树脂砂铸造过程中应注意的几个问题
论呋喃树脂砂铸造过程中应注意的问题及影响因素
论呋喃树脂砂铸造过程中应注意的问题及影响因素呋喃树脂砂铸造是一种广泛应用于金属铸造领域的工艺，它将呋喃树脂作为粘结剂，与砂颗粒混合后形成用于模具制作的呋喃树脂砂。
在实际生产中，呋喃树脂砂铸造过程中会面临一系列的问题和影响因素，因此需要工程师和操作人员注意和及时解决。
本文将围绕呋喃树脂砂铸造过程中应注意的问题及影响因素展开讨论，并提出相关的解决方法和改进措施。
1. 呋喃树脂砂的流动性问题。
在铸造过程中，呋喃树脂砂要求具有良好的流动性，以便于充填模具腔体。
但如果呋喃树脂砂的流动性不佳，则容易造成模具充填不均匀、气孔和缺陷等问题。
2. 呋喃树脂砂的固化问题。
呋喃树脂砂在模具中需要经过固化过程，以形成坚固的铸件。
如果固化时间过短或固化温度不足，则容易导致铸件强度不够，甚至出现裂纹和变形等问题。
3. 呋喃树脂砂的烧结问题。
在铸造完成后，呋喃树脂砂需要进行烧结以去除残留的有机物，从而得到理想的铸件表面和内部质量。
如果烧结温度过高或烧结时间过长，则容易导致铸件表面粗糙、氧化层增厚等问题。
4. 呋喃树脂砂的回收利用问题。
呋喃树脂砂在铸造过程中会产生废旧物料，如何进行回收利用成为一个需要解决的问题，以减少生产成本和环境污染。
除了上述问题外，呋喃树脂砂铸造过程中还会受到多种影响因素的制约，如原材料质量、生产工艺参数、操作人员技术水平等。
下面将分别对这些影响因素进行详细分析：1. 原材料质量。
呋喃树脂砂的质量直接影响到铸件的质量，包括呋喃树脂、固化剂、填料等原材料的质量。
如果原材料质量不合格，就容易导致铸件精度低、表面粗糙等问题。
2. 生产工艺参数。
生产工艺参数包括模具设计、制备、充填、固化、烧结等多个环节，每个环节都会对铸件质量产生影响。
通过优化和控制生产工艺参数，可以有效改善铸件的质量。
3. 操作人员技术水平。
呋喃树脂砂铸造过程需要操作人员具备一定的专业技术知识和操作经验。
如果操作人员技术水平不高，可能导致铸件质量不稳定、生产效率低下等问题。
论呋喃树脂砂铸造过程中应注意的问题及影响因素
论呋喃树脂砂铸造过程中应注意的问题及影响因素【摘要】呋喃树脂砂铸造是一种常用的铸造工艺，但在实际应用过程中常常会遇到一系列问题和影响因素。
本文从呋喃树脂砂铸造的特点入手，探讨了在砂铸过程中经常出现的问题，包括浇注性能、强度和脱模性能等方面。
还分析了影响呋喃树脂砂铸造质量的因素。
总结了在呋喃树脂砂铸造过程中需要注意的问题和影响因素，并提出了提升呋喃树脂砂铸造质量的建议。
通过本文的阐述，可以更好地了解和应对呋喃树脂砂铸造过程中的挑战，提高铸件的质量和生产效率。
【关键词】呋喃树脂砂铸造、问题、影响因素、砂型、浇注性能、强度、脱模性能、质量提升、建议。
1. 引言1.1 砂铸工艺简介砂铸工艺是一种常见的金属铸造工艺，它通过在模具中填充砂型，然后将熔化的金属倒入模具中，待金属凝固后，获得所需的铸件。
砂铸工艺具有成本低廉、适用范围广泛、生产效率高等优点，因此被广泛应用于各种机械零件、汽车零部件、建筑构件等领域。
在砂铸工艺中，砂型起着至关重要的作用。
砂型的制备需要考虑到金属液体的浇注性能、砂型的强度以及脱模性能等因素，以确保获得符合要求的铸件。
砂型的制备过程中还需考虑到砂铸过程中可能出现的问题，如气泡、缩孔、温度过高等，以避免影响铸件的质量。
呋喃树脂砂铸造是砂铸工艺中的一种重要分支，它利用呋喃树脂作为粘结剂，具有耐高温、抗水、抗粘性能优秀等特点，适用于铸造复杂形状、精密度要求高的铸件。
呋喃树脂砂铸造的发展为砂铸工艺的进步提供了新的思路和技术手段。
1.2 呋喃树脂砂铸造的特点呋喃树脂砂铸造是一种常见的铸造工艺，具有许多独特的特点。
呋喃树脂砂铸造具有优良的流动性和填充性能，能够有效填充铸型中的细小结构，使得铸件的表面质量更加平整光滑。
呋喃树脂砂铸造具有较高的抗压强度和耐高温性能，可以保证铸件在铸造过程中不易出现破损或变形现象，有利于提高铸件的质量和寿命。
呋喃树脂砂铸造还具有较好的模点燃性能，可以在砂型脱模时减少残留物的产生，提高生产效率和节约成本。
呋喃树脂砂铸造过程中应注意的问题及影响因素
呋喃树脂砂铸造过程中应注意的问题及影响因素用呋喃树脂砂所生产的铸件有诸多优点，所以国内有越来越多的企业选择呋喃树脂砂进行铸造，但在生产的过程中，仍然存在着诸多需要注意的问题，文章就呋喃树脂砂铸造过程中的问题和影响因素进行分析和解决。
标签：呋喃树脂砂；铸造；问题；影响在铸造企业中，呋喃树脂砂的应用在近几年都是比较普遍的，并且，随着社会经济的发展，其工艺已达到成熟水平，发展也越来越快。
在铸造的过程中也有诸多优点，如：表面光洁、尺寸精确高、棱角清晰、废品率低、造型效率高等。
但是，在应用的过程中，仍存在很多的问题，文章就影响呋喃树脂砂铸造因素和存在的问题进行分析和解决。
1 铸造工艺对呋喃树脂砂铸造的影响及注意事项1.1 铸造的工艺呋喃树脂砂在铸造生产过程中有瞬间发气量大，容易产生气孔，高温的溃散性好等特点，也易出现夹杂和冲砂现象。
而在设计浇注系统的过程中，要按照以下原则：快速平稳、封闭底注、保证压头、严格挡渣。
因此，在铸造工艺设计中，浇注系统的截面积要比粘土砂工艺大，内浇道要分散放置[1]。
为了提高浇注系统挡渣的能力，可以在横浇道加入陶瓷过滤网。
为了避免在浇注过程中出现冲砂现象，也可用陶瓷管做直浇道和底注的内浇道。
因为呋喃树脂砂的强度高，所以在铁水凝固过程中不容易在产生缩孔，同时为了避免产生气孔或夹渣，所以在浇注时铁水温度一般也不低于1320℃。
1.2 模型质量对于中小批量生产的复杂铸件一般选用放置较久的干木料作为模型制作材料。
为保证模板的刚性和平整度，型板的面板可选用较厚的多层板材料。
对于中大型板，可以加装焊接的“米”字型槽钢框架进行加固，避免出现模型放砂箱后型板变形现象。
如对模型的精度和寿命有更高要求，在已有成熟铸造工艺并可接受增加的模型成本，可以选择铝型或树脂型，但缺点是不易改型。
工程技术人员也要在投产前对模型尺寸是否符合图纸和缩率的要求、是否符合设计工艺、是否适宜车间操作使用等问题进行确认。
2 铸造材料对呋喃树脂砂铸造的影响及注意事项原砂和树脂固化剂是呋喃树脂砂铸造中重要的铸造材料，它们的质量好坏直接影响铸件质量好坏。
树脂砂铸造生产线安全操作及保养规程
树脂砂铸造生产线安全操作及保养规程概述树脂砂铸造是一种重要的工艺，在汽车、机械制造、航空航天等领域广泛应用。
本文主要介绍树脂砂铸造生产线的安全操作和保养规程，以确保工人的人身安全和设备的正常运转。
安全操作规程一、培训和认证所有从事树脂砂铸造生产线工作的工人必须接受相关安全操作培训，掌握树脂砂铸造设备的结构和性能，了解操作流程，并通过相应的安全操作认证。
所有操作工人必须持有操作证，并定期参加相关培训和考试。
二、穿戴防护装备在操作树脂砂铸造生产线时，必须穿戴适当的防护装备，包括防护眼镜、手套、耳塞、防护鞋等。
操作过程中不得穿戴松散的服装或珠宝等物品，以免被机器卡住或缠住。
操作工人要时刻保持专注，不得戴耳机等外界干扰的装置。
三、设备检查在操作生产线之前，必须对设备进行检查，确保所有设备和工具处于正常使用状态，并进行定期保养。
操作工人必须熟悉生产线设备的操作程序，并定期维修设备和更换配件。
四、安装检查在操作生产线之前，必须进行设备安装检查，确保所有设备都正确安装，并无任何损坏或漏洞。
需要定期检查水源、电源、燃气管道等供应设备，防止漏电、泄水等安全问题。
五、设施检查在操作生产线时，必须定期检查生产线周边设施，包括通风设备、消防设备、安全门等，确保处于正常工作状态，避免设备故障或火灾等危险。
六、操作规程在操作生产线时，必须严格按照操作规程进行操作，尤其是对电气设备、液压设备等高危设备的操作要格外小心。
操作工人要经常进行设备状态检查，避免设备出现故障。
七、应急预案在树脂砂铸造生产线操作过程中，必须制定应急预案，以应对可能出现的危险。
所有工人必须熟悉应急预案，并要知道如何疏散和报警。
保养规程一、日常保养在使用树脂砂铸造生产线时，必须进行日常保养，包括对设备、工具和周边环境的清洁和检查。
根据生产线设备的运行状况，需要定期进行润滑、更换机油等保养。
二、定期保养除了日常保养，还需要定期进行更深入的保养和维护。
需要根据设备的使用情况和使用时长，制定相应的保养计划，并对设备进行更全面、深入的检查和维护。
树脂砂使用中的常见缺陷及防止措施

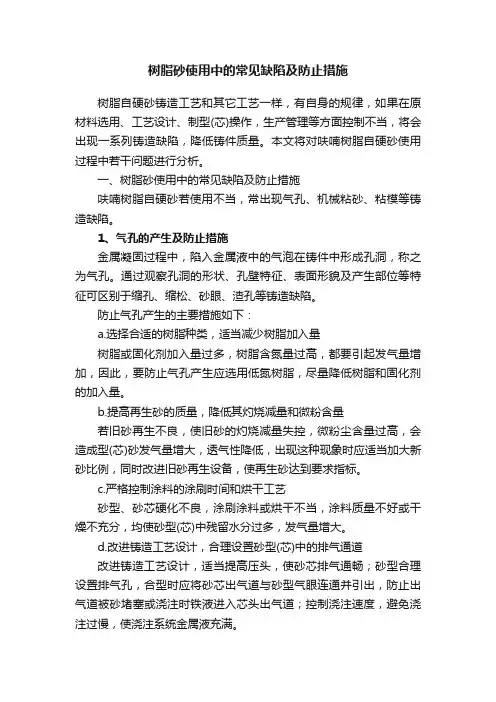

树脂砂使用中的常见缺陷及防止措施树脂自硬砂铸造工艺和其它工艺一样，有自身的规律，如果在原材料选用、工艺设计、制型(芯)操作，生产管理等方面控制不当，将会出现一系列铸造缺陷，降低铸件质量。
本文将对呋喃树脂自硬砂使用过程中若干问题进行分析。
一、树脂砂使用中的常见缺陷及防止措施呋喃树脂自硬砂若使用不当，常出现气孔、机械粘砂、粘模等铸造缺陷。
1、气孔的产生及防止措施金属凝固过程中，陷入金属液中的气泡在铸件中形成孔洞，称之为气孔。
通过观察孔洞的形状、孔壁特征、表面形貌及产生部位等特征可区别于缩孔、缩松、砂眼、渣孔等铸造缺陷。
防止气孔产生的主要措施如下：a.选择合适的树脂种类，适当减少树脂加入量树脂或固化剂加入量过多，树脂含氮量过高，都要引起发气量增加，因此，要防止气孔产生应选用低氮树脂，尽量降低树脂和固化剂的加入量。
b.提高再生砂的质量，降低其灼烧减量和微粉含量若旧砂再生不良，使旧砂的灼烧减量失控，微粉尘含量过高，会造成型(芯)砂发气量增大，透气性降低，出现这种现象时应适当加大新砂比例，同时改进旧砂再生设备，使再生砂达到要求指标。
c.严格控制涂料的涂刷时间和烘干工艺砂型、砂芯硬化不良，涂刷涂料或烘干不当，涂料质量不好或干燥不充分，均使砂型(芯)中残留水分过多，发气量增大。
d.改进铸造工艺设计，合理设置砂型(芯)中的排气通道改进铸造工艺设计，适当提高压头，使砂芯排气通畅；砂型合理设置排气孔，合型时应将砂芯出气道与砂型气眼连通并引出，防止出气道被砂堵塞或浇注时铁液进入芯头出气道；控制浇注速度，避免浇注过慢，使浇注系统金属液充满。
e.调整原砂粒度适当调整原砂粒度，在保证铸件表面质量的前提下，原砂适当粗些可提高砂型的透气性。
f.适当控制浇注温度控制最佳的浇注温度范围，确保既不出气孔，又不至于引起粘砂。
2、机械粘砂的产生及防止措施机械粘砂是金属液在压力作用下渗入铸型型壁砂孔隙中产生金属和砂粒互相掺和、互相粘结的现象。
树脂砂安全操作规程范文
树脂砂安全操作规程范文树脂砂是一种常用的工业材料，广泛应用于砂型铸造、水处理、制药等领域。
然而，正确的操作和使用树脂砂对工作人员的安全至关重要。
下面是一份树脂砂安全操作规程的范文，供参考：一、安全概述1. 树脂砂是一种化学制品，请严格遵守操作规程，确保个人安全和环境安全。
2. 操作前请佩戴适当的个人防护装备，包括防护眼镜、防护手套、防尘口罩等。
3. 存放和使用树脂砂的场所应保持通风良好，远离明火和高温源。
4. 树脂砂可能对皮肤、眼睛和呼吸系统造成伤害，请避免直接接触，并确保及时清洁。
二、操作流程1. 树脂砂应放在密封的容器中储存，远离火源和热源，避免阳光直射。
2. 取用树脂砂时，请戴上手套和口罩，以避免直接接触。
3. 树脂砂使用前应检查其是否有异味、变色或结块，如有异常情况请勿使用。
4. 在使用树脂砂前，请确保操作场所通风良好，以避免树脂砂气体对身体造成伤害。
5. 使用树脂砂时，请按照指定的比例混合硬化剂，并确保充分搅拌均匀。
6. 树脂砂混合均匀后，应立即使用，避免其硬化或不可使用。
7. 使用树脂砂时，请佩戴适当的防护手套、防护眼镜等装备，以防止树脂砂溅入眼睛或皮肤。
三、事故处理1. 如果树脂砂不小心溅到皮肤上，请立即用清水冲洗，并及时就医。
2. 如果树脂砂进入眼睛，请立即用大量清水冲洗至少15分钟，并尽早就医。
3. 如果树脂砂被吞食，请立即给患者喝水，并尽早就医。
4. 如发生火灾事故，请立即使用灭火器灭火，或呼救并疏散现场人员。
四、废弃物处理1. 树脂砂废弃物不可随意丢弃，应按照相关法规和规定进行妥善处理。
2. 废弃树脂砂应尽量回收利用，避免对环境造成污染。
3. 如需废弃树脂砂，请咨询专业机构或相关部门，以获取正确的处理方法。
五、注意事项1. 树脂砂操作人员应定期接受相关的安全培训，并熟悉操作规程。
2. 若为初次使用树脂砂，请先阅读使用说明书，并在专业人员指导下进行操作。
3. 如果发生树脂砂溢出或泄露，请立即清理，并按照相关规定进行污染处理。
树脂砂轮制作过程中的常见问题及解决方法
树脂砂轮制作过程中的常见问题及解决方法以磨料磨具为工具的磨削加工，是机械加工方法中非常重要的一类方法，而且是精密加工和超精加工最基本的和首选的加工方法，在工业上得到广泛的应用。
树脂磨具是磨料磨具的重要组成部分，是工业生产应用的重要磨削工具之一。
本文主要介绍树脂砂轮制造中的常见问题和对应解决办法。
一、树脂砂轮产生质量不稳定的原因的探讨树脂砂轮生产过程中会产生许多质量问题，由于树脂砂轮制造属于复合材料多学科综合，所以产生原因复杂繁多。
原材料问题:树脂砂轮是由多种主、辅原材料构成的复杂物系，只要材料是磨料和结合剂，辅助材料则包括填料、增强材料、着色剂等。
1.磨料的因素：目前市场上磨料质量参差不齐，主要表现为：（1）磨料的化学成份往往是合格的，但物理性能差；主要表现在磨料的堆积密度与国外还有差距。
（2）磨料的粒度组成混乱，与标准的规定相差较大；主要表现在同一粒度磨料的基本粒含量与国外有差距。
2.结合剂方面，主要是酚醛树脂：（1）树脂质量稳定性问题，尤其是树脂中游离酚含量的高低。
过高的游离酚含量，会加速树脂砂轮加热硬化后的树脂裂解，影响砂轮的强度；（2）树脂粉与乌洛托品混合均匀性，乌洛托品作为树脂的硬化剂，乌洛托品加入量不足，树脂硬化不完全，影响砂轮的强度和硬度；含量过高，则过量的乌洛托品不与树脂结合，在硬化过程中分解挥发，使砂轮的气孔增多，降低其强度和硬度。
（3）结合剂粒度过粗或过细：一般认为，结合剂的粒度以细为宜，这有利于使结合剂分布均匀。
粒度过粗，则成型料不易混合均匀，影响砂轮的硬度和强度。
即使是对于粒度较粗的树脂薄片切割砂轮和钹形砂轮来讲，其选用的结合剂（树脂粉）粒度也应细于320#。
但是如果酚醛树脂粉的粒度过细，给混料带来了困难，很难做到混合料的均匀性，进而影响了树脂砂轮的切磨削性能。
3.树脂砂轮制造工艺问题树脂砂轮制造是工艺性很强的工业产品，在配混料、成型、硬化、加工等工序存在问题较多。
（1）混料工序：混料的关键是均匀性，成型料应达到：各成份分布均匀，保持松散性，但不宜出现明显漏粉，必须保证摊料均匀，具有良好的成型性能。
论呋喃树脂砂铸造过程中应注意的问题及影响因素
论呋喃树脂砂铸造过程中应注意的问题及影响因素呋喃树脂砂铸造是一种常见的铸造方法，它采用呋喃树脂作为粘结剂，通过模具将熔化的金属注入，然后冷却，形成所需的铸件。
在呋喃树脂砂铸造的过程中，也会出现一些问题及影响因素，这些问题会影响铸件的质量和生产效率。
制造商在进行呋喃树脂砂铸造时，需要注意这些问题及其影响因素，并采取相应的措施来解决这些问题。
呋喃树脂砂铸造过程中应注意的问题之一是砂型的强度和稳定性。
砂型的强度和稳定性直接影响铸件的表面质量和尺寸精度。
砂型强度不足时容易导致砂芯和砂型变形、破裂，从而影响铸件的质量。
而砂型的稳定性不足会导致砂型失真和变形，使得铸件的形状和尺寸无法达到要求。
制造商需要在生产过程中控制砂型的配比、振实度和固化时间，以确保砂型具有足够的强度和稳定性。
呋喃树脂砂铸造过程中还应注意砂芯的质量和准确度。
砂芯是用于成形铸件内部空腔和复杂结构的部件，其质量和准确度直接影响铸件的成型质量和内部结构。
如果砂芯的质量不过关，容易导致铸件的表面质量不佳、气孔和夹杂物等缺陷出现。
制造商需要注意控制砂芯的配比、振实度和固化时间，以确保砂芯具有良好的质量和准确度。
呋喃树脂砂铸造过程中还需要关注砂型和砂芯的分型性能。
砂型和砂芯的分型性能是指其抗击冷性和抗膨胀性能，即在铸造过程中，砂型和砂芯在受到金属液冷却和固化后，能否抵抗金属的冷凝和膨胀力，保持其形状和尺寸稳定。
如果砂型和砂芯的分型性能不足，容易导致铸件的变形、尺寸偏差和表面粗糙度增加。
制造商需要在生产过程中控制砂型和砂芯的材料配比、分型剂用量和固化时间，以确保具有良好的分型性能。
呋喃树脂砂铸造过程中还需要关注金属液的浇注和冷却。
金属液的浇注方式、温度和流动性对铸件的成型质量和结晶组织有着重要影响。
浇注过程中的金属温度过高或过低会导致铸件的表面粗糙度增加、气孔和夹杂物增多，影响铸件的抗拉强度和硬度。
金属液在冷却过程中，如果冷却速度过快或过慢，也会影响铸件的晶粒尺寸和结晶组织。
树脂砂造型的注意事项
树脂砂造型的注意事项树脂砂是一种常用于铸造工艺中的造型材料，具有高强度、高精度和高耐火性等优点。
在使用树脂砂进行铸造前，我们需要了解一些注意事项，以确保铸件的质量和生产效率。
选择合适的树脂砂材料非常重要。
树脂砂的配方应根据铸件的特点和要求进行选择。
一般来说，应选择具有较高耐火性、抗变形性和易于脱模的树脂砂材料。
同时，还应考虑到树脂砂的成本和可获得性。
正确使用树脂砂模具也是关键。
在模具制作过程中，需要注意模具的设计和制作精度。
模具的结构应合理，确保铸件的形状和尺寸精度。
模具的表面应光滑平整，以保证树脂砂的填充和脱模。
此外，还应注意模具的存放和保养，避免受潮和损坏。
第三，树脂砂的配比和混合也需要注意。
树脂砂的配比应按照配方要求进行，严格控制每个成分的比例。
在混合过程中，应确保树脂和固化剂充分混合均匀，避免出现不均匀固化或固化不完全的情况。
同时，还应控制好混合时间和温度，以确保树脂砂的性能和质量。
第四，填充树脂砂时需要注意填充的速度和压实的力度。
填充速度应适中，避免过快或过慢导致树脂砂的不均匀分布或气泡的产生。
压实力度应均匀，以确保树脂砂的密实性。
填充过程中还应注意控制填充厚度，避免出现过薄或过厚的情况。
第五，树脂砂的固化和脱模也需要注意。
树脂砂的固化时间和温度应按照要求进行控制，以确保树脂砂的固化完全。
固化后，应采取适当的方法进行脱模，避免损坏铸件或模具。
树脂砂的回收利用也是需要考虑的问题。
在铸造过程中，树脂砂会产生废弃物和破损的树脂砂。
为了节约资源和保护环境，我们应该采取适当的方法进行树脂砂的回收和再利用，减少废弃物的产生。
树脂砂在铸造工艺中起着重要的作用。
通过了解和遵守树脂砂造型的注意事项，我们可以提高铸件的质量和生产效率，实现铸造工艺的优化和升级。
希望本文对读者有所帮助。
树脂砂铸件常见缺陷及防止措施
树脂砂铸件常见缺陷及防止措施树脂砂铸件质量好，废品率低，但若在原辅材料选用、工艺设计、造型( 芯) 操作、生产管理等方面控制不当，铸件也会产生不少缺陷，甚至成批报废。
1\气孔与针孔：树脂砂透气性很好，但比各种无机类铸型的发气量高，综合看来较易发生气体类缺陷。
防止措施：树脂和固化剂加入量要附合标准（尽量降低加入量）；使用浓度较低的挥发性涂料，点火干燥后,铸型中有残留醇分的危险；更具造型后硬化所需时间随气温、湿度、固化剂加入量、固化剂种类等因素合理科学操作；浇注时应掌握好速度，决不能中途断流，浇注开始后还应点火引气等；树脂砂的宏观透气性很好，但浇注时有机物发气速度较快，浇注系统要认真上好涂料，假如直浇道较深，以陶瓷管来代替。
其原因：原砂粒度较粗，分布过于集中，造成砂粒间隙大，金属液容易渗入砂型中去，呈“铁夹砂”状态的机械粘砂；涂料层不良引起；型( 芯) 的紧实度不够，使型( 芯) 表面疏松,稳定性差，对机械粘砂的抵抗力差；新砂的比例高时，抗粘砂能力较再生砂差；影响砂型表面稳定性的其他因素，如使用了超过使用时间的型砂，砂温过高等，均降低了抵抗机械粘砂的能力。
2\裂纹：树脂砂型铸件的热裂倾向比水玻璃砂和粘土砂型的铸件大，这可能是由于树脂砂型刚性好,热膨胀系数大，加上铸件冷却速度慢等因素造成的。
防止措施：提高型( 芯) 退让性；造型( 芯) 时，背砂中埋入发泡聚苯乙烯块,尽量减薄型( 芯) 的吃砂量，做空心芯等；在易发生裂纹的部位用锆砂和铬铁矿砂代替硅砂，可明显减轻裂纹，这是因为这二种材料热膨胀系数低；改变浇注系统，使铸件达到同时凝固；在允许条件下，对铸件结构作合理修改；适当降低浇注温度，对减少裂纹有明显效果；在易发生裂纹处设置防裂筋；特殊情况下，以磷酸代替硫酸类固化剂；合理使用冷铁和其他激冷措施。
主要是金属液与粘结剂反应生成的渣，以及因浇注时间长型( 芯) 顶被高温金属液烤坏产生的结疤。
防止措施：在设计浇注系统时，按照“快、稳、封闭、底注，保证压头，处理铁液”的原则，并在有条件的铸件顶面设置溢流冒口，将浇注中的冷、脏铁液导入溢流冒口中，并使其溢出；使用强度高、耐热性好、发气性低的涂料；大平面的平板铸件浇注时最好采用倾斜浇注，并在浇口杯对面设置适当数量的溢流冒口，可有效地防止大平面上出现夹渣缺陷。
论呋喃树脂砂铸造过程中应注意的问题及影响因素
论呋喃树脂砂铸造过程中应注意的问题及影响因素呋喃树脂砂铸造是一种常见的工艺，广泛应用于汽车零部件、机械零件等领域。
在进行呋喃树脂砂铸造过程中，有一些问题和影响因素需要注意，下面就让我们来详细了解一下。
呋喃树脂砂铸造过程中需要注意的问题有：1. 树脂砂的固化时间和固化温度：固化时间和固化温度是决定树脂砂性能的重要因素。
如果固化时间过长或者固化温度过高，会导致树脂砂的硬度过高，容易产生裂纹，影响铸件的质量。
而固化时间过短或者固化温度过低，会导致树脂砂的硬度不够，易发生变形，影响铸件的尺寸精度。
2. 树脂砂的水分含量：树脂砂中的水分含量是影响树脂砂性能的关键因素之一。
水分含量过高会导致树脂砂的硬度不够，易发生变形和裂纹；水分含量过低则会影响树脂砂的流动性和粘合性，难以形成良好的型腔表面。
3. 树脂砂的收缩率：树脂砂在固化过程中会产生一定的收缩，而收缩率的大小会直接影响到铸件的尺寸精度。
因此在树脂砂砂型设计和制备过程中，需要考虑到树脂砂的收缩率，采取相应的措施来解决收缩问题。
4. 砂型的通气性：在呋喃树脂砂铸造过程中，砂型的通气性是影响铸件表面质量的重要因素。
如果砂型的通气性不好，容易导致气孔、气泡等缺陷的产生，影响铸件的质量。
1. 树脂砂的配比：树脂砂的配比是影响树脂砂性能的关键因素之一。
不同的配比会影响树脂砂的流动性、硬度、粘合性等性能，直接影响到铸件的成型质量。
2. 砂型的结构设计：砂型的结构设计是影响铸件尺寸精度和表面质量的重要因素。
合理的砂型结构设计可以有效地减少树脂砂的变形和裂纹，提高铸件的成型质量。
3. 砂型的制备工艺：砂型的制备工艺对于铸件的成型质量有着重要的影响。
采用合理的制备工艺可以提高树脂砂的流动性和粘合性，降低铸件的缺陷率。
呋喃树脂砂铸造过程中需要注意的问题和影响因素有很多，需要在实际生产中加以重视和处理。
只有进一步深入研究和实践，不断总结经验，才能不断提高呋喃树脂砂铸造工艺水平，提高铸件的成型质量和工艺效率。
论呋喃树脂砂铸造过程中应注意的问题及影响因素
论呋喃树脂砂铸造过程中应注意的问题及影响因素【摘要】呋喃树脂砂铸造是一种重要的砂铸造工艺，具有较高的生产效率和产品质量。
在砂铸造过程中，需要注意融化熔融金属的温度控制、选择合适的砂型材料以及处理砂模和金属液体相互作用等问题。
影响因素包括金属液体的性能、砂型材料的选择等。
呋喃树脂砂铸造存在一些问题，需要加强研究和探讨，以提高产品质量和生产效率。
未来，呋喃树脂砂铸造有着广阔的发展前景，需要加强对砂铸造过程中问题及影响因素的深入研究和应用。
.【关键词】呋喃树脂砂铸造、砂型浇注工艺、砂铸造过程中的注意事项、砂模与熔融金属相互作用、温度控制、金属液体性能、砂型材料选择、产品质量、发展前景、研究。
1. 引言1.1 砂铸造工艺的重要性砂铸造工艺是金属铸造中最常用的一种工艺方法，其重要性不言而喻。
砂铸造工艺可以实现金属件的大批量生产，同时又能够生产出各种形状和尺寸的金属铸件。
砂铸造工艺具有工艺简单、成本低廉、易于操作等优点，因此被广泛应用于汽车制造、航空航天、机械制造等领域。
在砂铸造工艺中，砂型起到了至关重要的作用，它不仅能够为金属液提供成型的空间，还能够承受金属液的冲击力和热冲击，并且在金属凝固后能够便于清理。
而要制作出质量优良的砂型，则需要掌握一定的工艺技术和经验。
金属的浇注过程也是砂铸造工艺中不可忽视的环节，浇注工艺的优劣直接影响着最终产品的质量。
砂铸造工艺的重要性在于它能够实现金属铸件的大规模生产，同时又能够灵活应对不同形状、尺寸的金属件的加工需求。
砂铸造工艺的发展不断推动着金属铸造行业的进步和发展。
1.2 呋喃树脂砂铸造的特点1. 高精度：呋喃树脂砂铸造可以实现复杂产品的高精度生产，尺寸精度和表面质量高，能够满足各种产品的要求。
2. 成型周期短：呋喃树脂砂铸造工艺简单，成型周期短，对模具要求低，适用于小批量生产和快速样品制作。
3. 环保高效：呋喃树脂是一种绿色环保材料，对环境无污染，且易于回收再利用，符合现代环保要求。
论呋喃树脂砂铸造过程中应注意的问题及影响因素
论呋喃树脂砂铸造过程中应注意的问题及影响因素呋喃树脂砂铸造是一种常用的金属铸造工艺，它具有成本低、制件表面光洁度高、铸造件尺寸精度高等优点。
但是在呋喃树脂砂铸造过程中，会出现一些问题，这些问题会影响到铸件的质量和生产效率，因此需要引起我们的重视。
在这篇文章中，将针对呋喃树脂砂铸造过程中需要注意的问题和影响因素进行详细的阐述。
呋喃树脂砂铸造过程中需要特别关注的问题包括砂型材料的性能、铸造温度控制、砂型填充性能、铸造气体排除以及铸造缺陷的控制等。
这些问题直接影响到铸件的表面质量、内部组织和力学性能，因此在铸造过程中需要严格控制。
首先是砂型材料的性能问题。
砂型材料的性能直接关系到铸件的表面质量和尺寸精度。
一些砂型材料的粘结剂和填料成分不合理、粒度不均匀以及水分含量过高都会导致砂型表面出现缺陷和铸件尺寸不合格。
在使用呋喃树脂砂铸造过程中，需要选择合适的砂型材料，并严格按照生产工艺要求来进行配比和配制，确保砂型材料的性能稳定。
其次是铸造温度控制。
呋喃树脂砂铸造过程中，铸造温度对铸件的组织和性能具有重要影响。
铸造温度过高会导致铸件表面产生烧蚀和气孔，温度过低则会导致铸件表面粗糙、凝固组织过粗。
铸造过程中需要精确控制浇注温度，并确保熔体的温度稳定。
砂型填充性能也是影响呋喃树脂砂铸造质量的重要因素。
砂型填充性能不良会导致砂型密实度不足、流动性差，从而影响到铸件的表面质量和尺寸精度。
在铸造过程中需要加强对砂型填充性能的控制和调整，确保砂型填充均匀、密实。
铸造气体排除也是一个需要关注的问题。
在呋喃树脂砂铸造过程中，铸造气体排除不彻底会导致铸件出现气孔和夹杂物，影响铸件的力学性能。
在铸造过程中需要采取有效的措施，排除铸造气体，确保铸件的质量。
最后是铸造缺陷的控制。
在呋喃树脂砂铸造过程中，常见的缺陷包括气孔、热裂纹、砂眼等。
这些缺陷会严重影响到铸件的质量和使用性能。
在铸造过程中需要加强对铸造缺陷的控制，从源头上预防缺陷的产生。
论呋喃树脂砂铸造过程中应注意的问题及影响因素
论呋喃树脂砂铸造过程中应注意的问题及影响因素
呋喃树脂砂铸造是一种常用的金属铸造工艺，它具有砂型成型快、表面质量好、投产周期短等优点。
在进行呋喃树脂砂铸造过程中，需要注意以下问题及影响因素。
在制备呋喃树脂砂时，需要严格控制砂型的粒度和砂芯的通气性。
过细或过粗的砂粒会影响铸件的表面质量，同时砂芯的通气性不良会导致铸件出现气泡、夹渣等缺陷。
铸造温度是影响呋喃树脂砂铸造的重要因素。
过高的铸造温度会导致砂芯燃烧过度，铸件出现碳化、热裂等缺陷；而过低的铸造温度则会导致铸件凝固不完全、收缩缺陷等问题。
需要根据不同的金属材料和铸件形状选择合适的铸造温度。
铸造速度和冷却速度也是影响呋喃树脂砂铸造质量的关键因素。
过快的铸造速度会导致铸件内部的应力过大，易导致裂纹、残余应力等缺陷；过慢的铸造速度则会造成凝固不充分、铸件表面粗糙等问题。
冷却速度过快会引起铸件内部应力过大，导致铸件开裂，冷却速度过慢会导致结晶物质分布不均匀，影响铸件的机械性能。
呋喃树脂砂铸造过程中还需要注意合理选择砂型的设计和铸道系统的布置。
砂型设计应尽可能减少缩孔和缩松等铸造缺陷的产生，铸道系统的布置应使金属液能够均匀地流入到整个铸件内部，避免死角和漏料现象的发生。
呋喃树脂砂铸造是一种较为先进和常用的铸造工艺，但在具体操作过程中仍需要注意以上问题及影响因素，以保证铸件的质量和性能。
为了提高呋喃树脂砂铸造的效果，需要在实际操作中加强工艺控制，提高操作技能，不断优化铸造工艺，以获得更好的铸造效果。
防止树脂砂铸造热裂缺陷的措施
如对您有帮助，请购买打赏，谢谢您！防止树脂砂铸造热裂缺陷的措施为使树脂砂铸造，尤其呋喃树脂砂铸造避免或减少热裂，可采取以下几个方面的措施：1.合金方面(1)控制铸件的含硫量，宜在0.03%以下，并且避免铸件中出现Ⅱ型硫化物。
(铸钢件中的硫化物呈三种形态，即Ⅰ型、Ⅱ型和Ⅲ型，其中Ⅱ型的硫化物沿晶界分布，呈断续状，容易引起铸件热裂。
)通过调整锰硫比来改变硫的分布型态。
(2)对于碳钢件，应使S+P≤0.07%，因为硫与磷的叠加作用，使热裂倾向性增加。
(3)用A1脱氧时，应将铝的残留量A1残留控制≤0.1%;过高的A1残量，有利于形成A12S3，甚至可能形成A1N，使钢的断口呈现“岩石状”，大大降低铸钢件的抗热裂能力。
(4)使钢的晶粒能细化。
如在钢液中加入稀土和硅钙，既可脱氧、脱硫，又可以细化晶粒。
对NiCrMoV钢的测定表明：在相同的条件下，经稀土+硅钙处理的钢液，较之未处理的钢液，其抗裂能力高2倍以上。
2.树脂砂铸造工艺方面(1)在满足铸件的充填性的要求时，尽量降低钢液的浇注温度。
对0.19%C的碳钢，在1550℃时浇注比在1600℃时浇注，其抗热裂能力几乎高一倍。
(2)对于薄壁铸件，宜采用较高的浇注速度。
如对某铸钢件，重量为125Kg，壁厚为15mm，浇注时间为14秒时不出现热裂;延长至40秒就观察到裂纹。
(3)在铸件易发生裂纹处设置防裂筋，是防止铸钢件热裂的有效措施。
(4)及时松箱，也有助于减少热裂，因为可以减少铸件的收缩应力。
3.造型材料方面(1)降低树脂加入量，或对树脂改性，使树脂具有热塑性，让呋喃树脂在高温时不结焦或少结焦，从而保证其有良好的高温容让性。
(2)在呋喃树脂砂中加入附加物，使树脂砂具有热塑性;或者在收缩受阻最严重处，加入木粉、泡沫珠粒;或者在铸型中相应部位放塑性好的退让块，提高其高温退让性。
(3)采用磷酸固化剂。
因为磺酸类固化剂容易引起铸件表面渗硫，在铸件表面引起微裂纹，成为龟裂源。
论呋喃树脂砂铸造过程中应注意的问题及影响因素
论呋喃树脂砂铸造过程中应注意的问题及影响因素
呋喃树脂砂铸造是一种常见的铸造工艺，它具有生产过程简单、成本低廉、生产效率
高等优点。
但在实际生产过程中，也会遇到一些问题和影响因素，下面我们就来详细了解
一下。
首先是呋喃树脂砂铸造过程中可能出现的问题。
最常见的问题是砂模出现砂眼、铁质
过薄、炉温太高等缺陷；呋喃树脂砂自身容易发生收缩、变形等现象；铸件形状复杂时，
可能出现填充不均匀、砂眼难以填充等问题；呋喃树脂砂铸造的型腔密度会受到砂模的震
动频率和幅度的影响；呋喃树脂砂在铸造过程中会产生大量的有害气体，对环境造成污染，需要采取相应的处理措施；呋喃树脂砂的耐火性能较差，容易在高温下烧结和脱落等问
题。
其次我们来看看影响呋喃树脂砂铸造的因素。
首先是砂模配方的合理性。
砂模的配方
中砂的种类、含水量、粒度分布等参数都会影响最终铸件的质量；其次是砂模的振动参数。
振动的频率和幅度都会影响砂模的致密度、流动性以及铸件的表面质量；再次是砂模的制
备工艺。
制备工艺的好坏直接影响到砂模的强度和耐火性，从而影响到铸件的质量；最后
是铸造工艺的控制。
包括浇注温度、浇注速度、浇注时间等参数的控制都会影响到铸件的
形状和性能。
树脂砂安全操作规程
树脂砂安全操作规程树脂砂是一种常用于铸造领域的填充材料，但在使用过程中存在一定的安全操作风险。
为了确保操作人员的人身安全和工作环境的安全，有必要制定树脂砂的安全操作规程。
以下是一份树脂砂安全操作规程，以供参考。
一、一般要求1. 操作人员必须熟悉树脂砂的性质、用途、贮存方法和安全操作规程，并经过相关培训。
2. 操作前应对个人防护用品进行检查，并正确佩戴。
3. 操作人员必须穿戴适当的防护服装，避免裸露皮肤。
4. 操作过程中应保持工作区域整洁，以防杂物引发意外。
5. 在操作过程中，禁止吃东西、吸烟或饮用饮料。
6. 操作人员应定期进行身体和健康检查，避免患上树脂砂相关疾病。
二、贮存和搬运1. 树脂砂应贮存在干燥、通风、无火源的仓库内，远离高温、明火和酸碱等物质。
2. 贮存区域应配备灭火设备，并对仓库及其周边进行消防设施检查和维护。
3. 在对树脂砂进行搬运时，应使用合适的搬运工具，避免过度劳动和突发事故。
4. 搬运过程中，树脂砂包装袋应保持完好无损，禁止拖曳、拖拉和摔打。
5. 树脂砂的贮存和搬运过程中应注意防潮，避免水分和湿度对树脂砂品质的影响。
三、树脂砂的使用1. 在使用树脂砂之前，应仔细阅读和理解相关安全技术说明书，并按照说明书进行操作。
2. 在使用树脂砂时，应佩戴防护手套、护目镜、口罩等个人防护用品，避免直接接触树脂砂。
3. 树脂砂的搅拌过程中，应注意保持距离，避免树脂砂飞溅到皮肤或眼睛。
4. 在加水或混合树脂砂时，应保持适度的湿度，避免过多或过少的水分对树脂砂使用效果的影响。
5. 使用树脂砂时，应控制操作温度，避免超过树脂砂的使用范围。
6. 使用树脂砂时应注意通风条件，避免因树脂砂挥发物对人体健康造成影响。
四、废弃物处理1. 使用完毕的废弃树脂砂应及时清理，防止积堆和扬尘。
2. 废弃树脂砂应按照相关法规和要求进行分类、包装和处置。
3. 废弃树脂砂的包装袋应进行拆解、清洁，并根据相关规定进行回收或处置。
论呋喃树脂砂铸造过程中应注意的问题及影响因素
论呋喃树脂砂铸造过程中应注意的问题及影响因素呋喃树脂砂铸造是一种常用的铸造工艺，可以用来生产各种复杂形状的金属零件。
在呋喃树脂砂铸造过程中，有一些问题和影响因素需要注意。
本文将从以下几个方面进行详细的解析。
呋喃树脂砂铸造过程中需要注意的问题是模具的设计和制作。
模具的设计应符合零件的形状和尺寸要求，保证铸件的准确度和表面质量。
模具的制作应注意选择适合的模具材料，并采取合适的模具制作工艺，避免模具破裂、变形等问题。
铸件的质量问题也是呋喃树脂砂铸造中需要重视的问题。
铸件的质量受到多个因素的影响，如模具的制作质量、铸造工艺参数的控制、金属液的质量等。
如果模具不合适或者制作质量较差，会导致铸件形状不准确、表面粗糙等问题。
如果铸造工艺参数控制不好，可能会导致铸件内部存在缺陷，如气孔、夹杂等。
而如果金属液的质量不好，也会影响铸件的质量。
呋喃树脂砂铸造中还需要注意的问题是砂型的制作和砂化条件的控制。
砂型的制作应注意砂质的选择和配比，使得砂型具有足够的强度和良好的透气性。
对砂型的硬化条件进行控制，保证砂芯或砂壳的质量。
如果砂型制作和砂化条件控制不好，会导致砂芯或砂壳断裂、变形等问题，进而影响铸件的质量。
呋喃树脂砂铸造还需要考虑到环境因素的影响。
铸造过程中的温度、湿度、压力等环境因素对砂型、金属液和铸件的质量都有一定的影响。
高温和湿度会加速树脂的热解，导致砂型和铸件表面出现热裂纹等问题。
在呋喃树脂砂铸造过程中，应注意环境因素的控制，保持适宜的工作环境。
呋喃树脂砂铸造过程中需要注意的问题有模具的设计和制作、铸件的质量问题、砂型的制作和砂化条件的控制以及环境因素的影响。
只有综合考虑和控制这些因素，才能保证呋喃树脂砂铸造的质量和效果。
论呋喃树脂砂铸造过程中应注意的问题及影响因素
论呋喃树脂砂铸造过程中应注意的问题及影响因素呋喃树脂砂铸造是一种常用的铸造方法，具有成本低、生产效率高的优点。
但是，在该铸造过程中，还是存在一些需要注意的问题和影响因素。
下面，我们将对这些问题和影响因素逐一进行介绍。
一、注意问题1、砂型质量问题呋喃树脂砂对砂型要求较高，如果砂型质量不好，会导致铸件表面质量不佳，存在缺陷，影响铸件的使用寿命。
因此，制作砂型时要认真检查砂型材料的种类，是否符合要求，并严格按照工艺要求操作，以确保砂型质量。
3、铸造温度问题铸造温度是影响呋喃树脂砂铸造质量的重要因素，如果温度不够或者过高，会导致铸件缺陷、变形等问题。
因此，在铸造前应该仔细确定铸造温度，并按照要求进行调控。
4、快速冷却问题呋喃树脂砂铸造后需要进行快速冷却，以保证铸件的质量。
但是，过快的冷却会导致铸件出现缺陷和变形，影响铸件的使用寿命。
因此，快速冷却需要在控制范围内进行，确保铸件的质量。
砂型开箱时需要注意铸件的脱模方式，如果操作不当会导致铸件损坏或者砂型损坏，影响下一次的铸造过程。
因此，在开箱前要仔细检查砂型和铸件，确定脱模方式，并进行正确操作。
二、影响因素1、材料的质量呋喃树脂砂铸造过程中材料质量是一个关键因素，如果材料的质量不好，会影响铸件的质量。
因此，要使用优质的材料，并仔细检查材料的质量。
2、工艺的控制呋喃树脂砂铸造是一个技术含量较高的铸造方法，需要精细的工艺控制。
如果工艺控制不好，会影响铸件质量。
因此，要严格按照工艺要求操作，并对工艺进行不断改进。
3、环境的影响呋喃树脂砂铸造过程中，环境也会对铸件质量产生影响。
例如温度、湿度、空气中的杂质等都可能对铸件产生影响。
因此，要在适宜的环境条件下操作，防止环境对铸件产生不利影响。
4、设备状态呋喃树脂砂铸造需要一定的设备支持。
如果设备状态不好，会影响铸件质量。
因此，要保证设备的正常运转，保养设备，及时维修设备。
总之，呋喃树脂砂铸造具有广泛的应用前景，但是需要注意以上问题及影响因素，保证铸件质量，达到客户要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
树脂砂铸造过程中应注意的几个问题
兖矿集团大陆机械有限公司华铸分公司 史明华
由于自硬树脂砂铸造具有生产出的铸件表面质量好、尺寸精度高、废品率低，适用范围广、对工人技术水平要求低，大大减轻了工人的劳动强度和改善工作环境等优点，因此国内越来越多的公司（或企业）选择自硬树脂砂铸造手段。
虽然自硬树脂砂铸造技术已经成熟，但在生产过程中仍然存在许多问题。
我公司于2002年新上一条年产3000吨铸铁件的自硬树脂砂生产线，经过四年多来的不断探索，本人认为在自硬树脂砂铸造生产过程中，需要注意以下几个问题。
一、要经常注意设备的运行情况
设备运行情况的好坏，直接影响着铸造生产成本和铸件质量，因此，在铸造生产中，要经常注意设备的运行情况，发现运行异常及时分析解决，着重应注意以下两方面：
1、要注意除尘设备的运行
除尘设备的好坏，直接影响着再生砂的再生成本和铸件质量，在铸造生产中，除尘设备运行出现异常往往不易发现，但如果除尘设备的除尘效果不好，不但影响着工作环境、污染空气，更重要的是影响着再生砂的微粉含量，其直接结果是导致混砂时树脂加入量的增加和由于透气性差造成铸件废品率增多。
2、要注意混砂设备的运行
混砂机是否能够正常运行，直接影响着混砂的质量，其中液料（树脂、固化剂）的加入量最为关键。
一般情况下，树脂的加入量是靠控制齿轮泵电机的电压、固化剂的加入量是靠控制隔膜泵电机的电压来实现的，由于季节、天气的变化，造成液料粘度的变化，在相同电压的情况下，液料的加入量会产生波动，且固化剂易产生结晶，造成阀及管道堵塞，因此，应每班对液料管道进行清理，每周对液料的加入量进行检测，以确保液料加入量的准确。
二、要注意制定的生产工艺的正确性及合理性
生产工艺制定的合理与否，直接影响着铸件的成品率、铸件质量和铸造成本，在制定生产工艺时，主要应注意以下几项：
1、确定合适的再生砂的LOI值
LOI值即灼烧减量是衡量再生砂的脱膜率的重要指标，也是与型砂的发气量及铸件产生气孔类缺陷密切相关的指标，铸铁件一般采用呋喃树脂砂生产，实践证明LOI值控制在3％左右完全可以满足生产要求，而过分降低LOI值意义不大。
我公司在生产过程中，逐步将LOI 127
值控制指标由3％左右放宽到4％左右，由于工艺及管理得当，并没有因为LOI值的改变而影响铸件的质量指标。
2、确定合适的铸造工艺参数
（1）确定合适的终强度
一般地，树脂砂混制好后，经过24小时左右的自行硬化，便可达到最高强度即终强度。
由于各企业的生产条件和生产规模不同，造成从造型到浇注之间的时间间隔不一定超过24小时，因此终强度的确定应因企业而定。
规模较小、实行几天一炉制的企业，可采用24小时终强度标准；铸型固化时间不超过的24小时的企业，以浇注前所达到的强度为终强度标准。
同时，在生产中还要克服两方面的倾向：一方面为保证质量而盲目提高强度，使铸造成本提高，造成浪费；另一方面就是为保成本而压低强度，结果造成质量不稳、波动范围大，使铸件质量受原材料和操作者的影响较大。
（2）确定合适的砂铁比
自硬树脂砂由于其强度高、固化后起模、分型面平整，因此其吃砂量比粘土砂的要小，但其砂铁比也有一定要求。
如果铸造砂铁比太高，生产过程中既浪费树脂和固化剂又会产生较大的废砂块，使再生机负担加重，脱膜率降低，LOI值升高，铸件产生气孔的可能性增大；如果砂铁比太低，浇注时容易产生跑火，铸件容易产生变形。
根据我们的经验，砂铁比应选择为2.2~3：1。
（3）确定合适的浇注系统
呋喃树脂砂的热稳定性较差，有资料介绍，树脂砂中树脂的加入量在 1.4％－1.6％时，其热稳定性最好，但在一般情况下，树脂加入量在1.2％左右，因此，浇注系统的设计原则为在树脂的热稳定性时间内确保金属液快速、平稳地充满铸型型腔，所以，在确定浇注系统时，应尽量采用陶瓷管，并使内浇口多而分散。
三、要注意原材料的选择
原材料的选择对铸造生产有较大影响，因为原材料的好坏，一方面影响着铸件质量，另一方面影响着各种材料的加入量和消耗量。
为此，应从以下几方面考虑：
1、原砂的选择
原砂分为普通砂、水洗砂、擦洗砂等几类，由于擦洗砂中含泥量已经很少，故可大大减少树脂的浪费，应优先选择，其次选水洗砂，但决不能使用未经处理的原砂。
选择型砂时，一要遵循就近选择的原则，减少运输成本，二要尽量选用角形系数低的原砂。
2、树脂的选择
树脂的选择，直接影响着铸造质量。
如果选择了质量较差的树脂，不但增加了树脂的加 128
入量，而且影响了型砂的质量，造成铸件废品增多，因此对原材料的选择，不能只根据生产厂家提供的技术数据确定，而应对生产厂家的生产设备、生产过程及质量控制手段有所了解，并尽量自己对树脂的各项指标进行检验或请有关的有较好信誉的检验部门进行检验，或借鉴同类使用厂家的经验，或选择信誉较好的知名大企业的产品。
我公司从开始生产至今，一直使用济南圣泉集团出品的树脂，由于其树脂质量较好且性能稳定，因此我公司生产的铸件质量一直比较稳定。
3、其它原材料的选择
其它原材料包括固化剂、涂料、粘结剂、脱模剂、封箱泥条等，这些原材料的选择，既要考虑其质量问题，又要考虑其与主要材料的匹配如采购、运输方便等问题。
因为这些原材料对铸件质量的影响不是主要的，但对铸造成本的影响也不容忽视，如固化剂加入量的不同，不但由于影响造型过程的生产效率而影响生产成本，而且还影响材料费用。
总之，只要注意了以上几方面，不但生产出满足客户要求的铸件，而且能够降低铸造成本，给企业带来发展和效益。
地址：山东省兖州市城北
邮编：272109
Email:shiminghua22@
129。
