电能表及表箱安装工艺标准
装表接电的工作标准
4.6.1电流互感器的额定电压与计量点的母线电压相一致。
4.6.2电流互感器的二次电流一律为5A。变比的选择就是对一次电流的选择，按以下各点要求选择：
装表接电的工作标准
作者：佚名文章来源：不详点击数：67更新时间：2009-7-11
-
1主题内容与适用范围
1.1主题内容
本标准规范了浙江电网电力用户的接电与电能计量装置的安装、掉换工作。
1.2适用范围
本标准适用于浙江电网各级供电企业的贸易结算表的安装、掉换及用户接电工作。
2引用标准与术语定义
2.1引用标准
4.2.5受电容量在315 kVA及以上的工业用户需要的功能为：有功（+总/-总/分时）/需量/无功（I/II/ III /IV象限）/时件记录
4.2.6纯发电用户（水/火）（包括发电与用电电量不互抵的发电表）需要的功能为：有功（-总/-分时）/无功（II/ III象限）/时件记录
4.3电能表额定电压的选择
3.5.2非居用户根据其供电电压、受电容量按以下规定配置计量柜（箱）
（1）低压非居用户应在进户处装设非居专用计量柜（箱）
（2）供电电压为10kV受电容量在100kVA以下用户可在变压器低压侧装设非居专用计量柜（箱）
（3）供电电压为10kV受电容量在100kVA及以上用户。当用户采用10kV配电的，应在10kV进户处装设专用计量柜；当用户采用低压配电时应在变压器高压侧装设计量专用户外组合互感器。
（2）主变为三线圈变压器变电的用户；
（3）供电电压为110kV及以上的用户。
3.3低压用户的量电方式
采用低供低计方式
3.4计量点的选择
3.4.1高压供用户的计量点，原则上应选在高压电源资产分界点附近。
电表的安装实施方案
电表的安装实施方案分公司电表安装实施方案目前，分公司内的检修库、办公区和生活区域没有安装分级电表，因此无法将电量指标分解到各个车间和部门进行有效控制。
为了解决这一问题，我们提出了以下方案：方案一：对分公司内检修库、办公楼、住宿楼和食堂进行分级、分点电表的安装。
一、电表安装的具体要求和明细一）具体要求1.电表不允许安装在易燃、易爆的危险场所，有腐蚀性气体或高温的危险场所以及有磁场影响和多灰尘的地方。
2.电表应安装在配电柜上，高度应在1.4-1.7米之间，不得低于0.4米。
电表应安装在电表箱内，外挂于配电柜背面。
如果背面空间较小，可以外挂于侧面。
3.电表安装地点的温度应在-4℃之间。
距离加热系统的距离不得小于0.5米，一般不得安装在室外。
4.电表应垂直安装，倾斜度不得大于10°。
5.当几只表装在一起时，表间距离不应小于60mm。
6.如果电表经过电流互感器，则二次回路应与继电保护回路分开。
电流二次应采用绝缘铜线，截面不得小于2.5㎜。
7.对计量二次回路的要求：对计量用的电流、电压互感器二次回路导线必须使用铜线。
电压二次回路的导线截面不得小于1.5㎜，电流二次回路的导线截面不得小于2.5㎜。
计量用电压互感器规定二次回路电压降不得超过二次额定电压的0.5%。
二）电表的接线安装的电表型号为DT862，是三相四线有功电能表。
电表的接线图：1、4、7接电流互感器二次侧S1端，即电流进线端；3、6、9接电流互感器二次侧S2端，即电流出线端；2、5、8分别接三相电源；10、11接零端。
为了安全起见，应将电流互感器S2端连接后接地。
注意各电流互感器的电流测量取样必须与其电压取样保持同相，即1、2、3为一组，4、5、6为一组，7、8、9为一组。
三）安装电表的具体明细表名称电表型号数量DT862 2互感器型号 LMZGLMZGLMZGLMZGLMZGLMZGLMZGLMZGLMZGLMZGLMZGLMZGLMZGLMZGLMZGLMZGLMZGLMZG经过对比，方案一的互感器数量较多，但是总费用较低，适合预算较紧的情况下使用。
电表箱规范——精选推荐

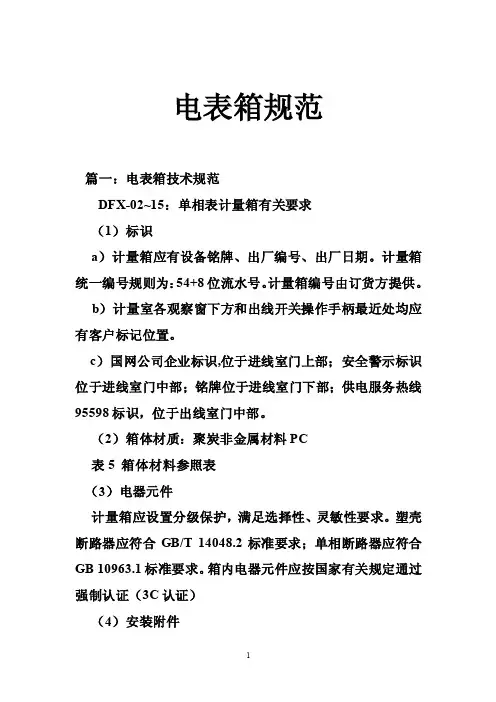

电表箱规范篇一：电表箱技术规范DFX-02~15：单相表计量箱有关要求（1）标识a）计量箱应有设备铭牌、出厂编号、出厂日期。
计量箱统一编号规则为：54+8位流水号。
计量箱编号由订货方提供。
b）计量室各观察窗下方和出线开关操作手柄最近处均应有客户标记位置。
c）国网公司企业标识,位于进线室门上部；安全警示标识位于进线室门中部；铭牌位于进线室门下部；供电服务热线95598标识，位于出线室门中部。
（2）箱体材质：聚炭非金属材料PC表5 箱体材料参照表（3）电器元件计量箱应设置分级保护，满足选择性、灵敏性要求。
塑壳断路器应符合GB/T 14048.2标准要求；单相断路器应符合GB 10963.1标准要求。
箱内电器元件应按国家有关规定通过强制认证（3C认证）（4）安装附件计量室内电能表所有安装支架及附件，应能满足同一类型不同型号的电能表安装，箱体安装应满足悬挂、嵌入、落地等安装方式。
（5）进出线a）表箱应有防雨措施。
b)每表配线的绝缘铜线不小于4mm2，RS485回路导线应不小于0.5mm2。
c）多表位计量箱内各电能表中性线应分表安装，不得共用。
d）计量箱内应采用绝缘阻燃的导线，色标应为：相线为黄绿红三色；零线为黑色；PE线为黄绿双色线。
e）进线单元爬电距离大于12mm，电气间隔大于10mm，出线单元爬电距离大于8mm。
f）进线开关室内应配置采集器使用的辅助端子。
g）计量箱内亦采用线槽布线，进出线独立分开，布线设计合理、工艺过关。
i)每个表位要有编号,应在计量表出线端的进户线上设置“产权分界点”标识。
（6）接地非金属箱内须预留PE端子，便于箱体与接地网可靠连接。
（7）外壳箱体必须为封闭结构，并有良好的通风散热结构设计，散热孔应具有防雨功能并设防护网，应采取防止非正常情况下外部异物插入触及带电导体的措施。
（8）功能室计量箱需分为进线室、计量室与出线室三个部分，进线室、计量室、出线开关室各个功能区之间需有必要的互锁逻辑关系，能够满足供电企业不同专业间，以及供电企业与用电客户间的责任划分。
电能计量表箱(柜)技术规范
2012年05月
2012年07月
时间
2012年07月2012年10月 2012年11月 2012年12月 2013年1月 2013年4月
工作内容
讨论稿征集意见，征集各单位意见并再次进行修改，并形成报审稿。 报审稿评审，网公司在广州组织专家对报审稿进行评审，并形成报
批稿。
报批稿提交南网公司市场营销部
电能计量表箱（柜）技术规范
云南电网公司技术分公司 云南电力研究院 2015年11月
内容提要
一、技术规范编制说明
1、规范编制背景 2、规范编制过程 3、规范编制依据 4、系列规范介绍
3
南方电网公司用户侧的电能计量柜、金属表箱和 非金属表箱技术规范未形成统一的标准体系，各 子公司和地区供电局订货技术要求存在较大差异， 适用性不够强；为满足公司一体化管理需求，特 编制计量表箱（柜）系列技术规范。 根据南方电网公司《一体化管理推进总体工作方 案》和《营销一体化管理工作方案》的安排，由 海南电网公司负责起草电能计量柜、金属表箱和 非金属表箱技术规范。
技术要求-表箱分类
计量表箱分类
产品类别 单相1表位表箱 单相多表位表箱 三相直入式1表位表箱 三相直入式多表位表箱 三相经互感器式表箱 三相2表位表箱（通用型） 表示代码 FZD1X FZD(4-18)X FZS1X FZS（2-8）X FZS(1-2)H FFS2H 规格 1表位 4表位及以上 1表位 2表位及以上 1-2表位 2表位 一体式(箱内安装互感器） 经互感器分体式 4、6表箱分标准配置与简易配置两种 备 注
温度：＋75℃~－30℃。 湿度：≤95%。 污秽等级：≤Ⅲ类污秽 区。 光照强度：≤0.1W/cm2。 风速：≤40m/s。 耐受地震能力、烈度： 8度,水平加速度0.15g。 海拔高度：≤4000m。 安装地点：户外或户内。 倾斜度: ≤3°。 安装方式：壁挂式、嵌 入式、杆上安装。
国家电网电表箱安装标准化流程
国家电网电表箱安装标准化流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!国家电网电表箱安装标准化流程在电力系统的运行中，电表箱的安装是至关重要的环节，它不仅关乎到用户的用电安全，还直接影响到电力公司的运营效率和服务质量。
电能表及表箱安装工艺标准

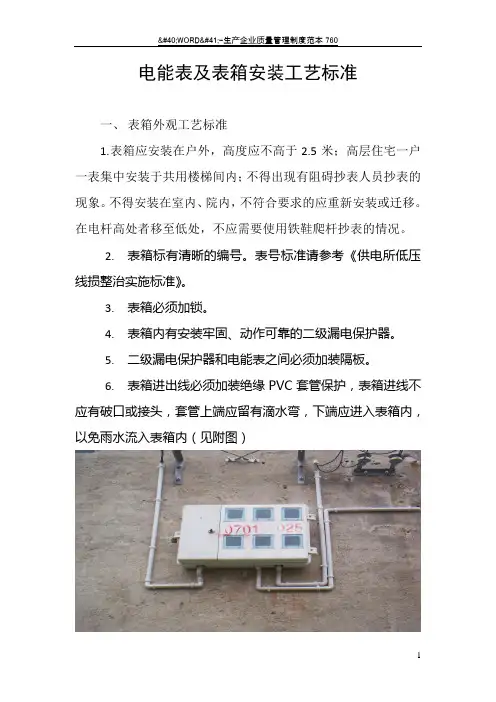

电能表及表箱安装工艺标准一、表箱外观工艺标准1.表箱应安装在户外，高度应不高于2.5米；高层住宅一户一表集中安装于共用楼梯间内；不得出现有阻碍抄表人员抄表的现象。
不得安装在室内、院内，不符合要求的应重新安装或迁移。
在电杆高处者移至低处，不应需要使用铁鞋爬杆抄表的情况。
2.表箱标有清晰的编号。
表号标准请参考《供电所低压线损整治实施标准》。
3.表箱必须加锁。
4.表箱内有安装牢固、动作可靠的二级漏电保护器。
5.二级漏电保护器和电能表之间必须加装隔板。
6.表箱进出线必须加装绝缘PVC套管保护，表箱进线不应有破口或接头，套管上端应留有滴水弯，下端应进入表箱内，以免雨水流入表箱内（见附图）图例一表箱外观工艺标准图二．电能表接线1．电能表按照从左到右，从上到下的顺序安装；对于有集抄的表箱，可留有外侧一表位作为集抄终端安装位置。
2．电能表安装必须牢固垂直，每只表除挂表螺丝外至少还有一只固定螺丝，电能表倾斜度不大于10°。
3．安装电能表时, 应先压表尾上排螺丝, 用手扯动表尾线无松动现象, 再压下排螺丝。
压线时用力不宜过大, 以免伤线。
按线扒皮要适宜, 以防螺丝压在线皮上, 并且金属线也不应露出表尾, 压坏的导线应重新更换。
三相电能表接地端钮必须可靠接地或接零。
必须安装尾盖，加装铅封。
4．根据客户用电负荷情况，合理配置电能表导线截面，负荷电流在25～35A之间，建议采用4平方毫米的铜线或6平方毫米铝线。
5．电能表走线要求合理、整齐、美观、清楚，应留有距表底边不小于15毫米的折弯，表箱内接线弯角必须是90°的直角。
表箱内接线走线应讲究整齐规则，不得随意乱接乱扯，不得留有接头。
6．在装表接线时必须遵循以下原则：a、单相电能表必须将相线接入电流线圈；b、三相四线电能表必须正相序接线，有可靠接零线；c、电能表的零线必须与电源零线直接联通，进出有序，不允许相互串联，不允许采用接地、接金属外壳等方法代替。
电能计量装置安装接线规则
（2）表板的厚度不小于20mm， 牢固地安装在可靠及干燥的墙上。
（3）一般安装在楼下，沿线长度 一般不超过8m，其环境应干净、 明亮，便于装拆、维修和抄表。
整理课件
21
（4）表箱下沿离地高度为1.7～ 2m，暗式表箱下沿离地应1.5m 左右，并列安装的电能表中心距离 不应小于20cm 。
2、高压电流互感器必须接地。
整理课件
19
安装要求:
电能表: 安装必须垂直牢固，表中心线
向各方向的倾斜不大于1度。有功 和无功电能表应垂直排列或水平排 列，无功电能表应在有功电能表下 方或右方，二只三相电能表相距的 最小距离应大于80mm，但相电 能表相距的最小距离为30mm。
整理课件
20
电能计量箱的安装
整理课件
41
2、单相计量有功电能，经电流互感器接入 式接线图
整理课件
42
3、低压计量有功电能，直接接入式接线图
整理课件
43
4、低压分相计量有功电能，直接接入式 接线图
整理课件
44
5、低压计量有功电能，经电流互感器接入式 分相接线方式接线图（三相四线机械式电脑表）
整理课件
45
6、低压计量有功电能，经电流互感器接入式 分相接线方式接线图（三相四线多功能表）
整理课件
38
（6）执行功率因数调整电费的用户， 应安装能计量有功电量、感性和容 性无功电量的电能计量装置；按最 大需量计收基本电费的用户应装设 具有最大需量计量功能的电能表； 实行分时电价的用户应装设复费率 电能表或多功能电能表。
整理课件
39
几种常见电能表接线图
整理课件
40
老电工为你讲解电表箱安装与进户线架设,关于规范有这些
老电工为你讲解电表箱安装与进户线架设，关于规范有这些电表箱安装和进户线架设规范图解1. 电表箱宜选用非金属外壳表箱，如采用金属外壳表箱，应确保表箱外壳可靠2. 单表位表箱应安装于对应用户住宅处。
集装表箱安装地点的选择，应确保电表箱后进户线至各用户室内第一支持物或配电装置的最大距离不大于45米。
3. 表箱安装高度：表箱下沿离地高度≥140cm。
4. 表箱安装位置应便于现场抄表、巡视、运维等。
不得安装于杆上、用户室内和独立围墙内及危险场所；表箱安装位置应满足防火要求，不应直接安装于木板墙面，安装地点周边应无可燃物；当电能表箱安装于户外墙上时，宜选择在庇荫处，正面留有足够的打开空间，尽量避开屋顶雨水集中排水口和阳光直射处；用于固定表箱的支撑物（墙面等）应有足够强度；单个墙面安装集中表箱数量不宜超过 2 面。
5. 表箱安装后，箱体应垂直、牢固，进出线遗留孔洞应实施封堵。
6. 接户线应三相平衡搭接，对三表位及以上的单相电表箱应采用三相供电，以平均分配负荷；集中电表箱不应超过9表，超过9表应另设电表箱。
进户线架设1. 进户线可采用沿绝缘子架空布线、直敷布线、套管布线、线槽布线等敷设方式，并与广播电视、电话等弱电线路分开进线。
架空、直敷导线选用 BVV-2×6 铜芯护套线，套管、线槽敷设导线选用 BVV-2×10 铜芯护套线。
架空布线，选用 BVV-2×6 铜芯护套线，至各用户室内第一支持物或配电装置的最大距离不大于45米2. 进户线沿建筑物外墙敷设时，应与墙角、屋檐等外观走向保持一致，避开厨房排气扇、空调外机等有高温辐射或对绝缘层有腐蚀的位置。
3. 沿绝缘子架空敷设时，其档距不应大于 25米，绝缘子沿墙敷设时固定点间距不应大于 3米，绝缘导线至地面的最小距离：屋内水平敷设时为 2.5 米，垂直敷设时为1.8 米，屋外均为 2.7 米，小于上述数值时，导线应套管保护。
4. 直敷布线时固定点间距不应大于300mm，在建筑物顶棚内严禁采用绝缘导线直敷布线；并行敷设的进户线，在一个固定点间距不应有1个以上的连接头；不同金属、不同规格、不同绞向的导线严禁直接连接。
国家电网公司计量现场施工质量工艺规范
国家电网公司计量现场施工质量工艺规范1 总则1.1 为确保电能计量、用电信息采集的准确性和可靠性，落实电能计量装置、采集系统建设质量管理要求，提升计量装置、用电信息采集终端及其附属设备的现场安装质量和工艺水平，特制定本规范。
1.2 本规范规定了计量箱（柜）、电能表、互感器、用电信息采集终端、试验接线盒等设备及连接导线的现场施工质量、工艺要求。
1.3 本规范适用于国家电网公司系统计量现场施工质量、工艺过程控制和检查验收。
2 计量现场施工一般要求2.1 计量现场施工应遵守Q/GDW 1799的规定《国网公司电力安全工作规定》。
2.2 计量现场应按照计量箱（柜）安装(检查）、箱（柜）内设备安装、导线敷设、设备连接、检查、封印的顺序进行施工。
（1）计量箱（柜）安装(检查）：高压计量柜（高供高计），低压计量柜（高供低计），直接接入式三相动力表箱，经互感器接入式表箱，配变出口表箱，单相表箱。
（2）箱（柜）内设备安装：电压互感器，电流互感器,刀闸开关，试验接线盒，电能表，采集终端，采集器，集中器，断路器，接线端子等。
（3）导线敷设：互感器至试验接线盒，试验接线盒至电能表，电能表至采集终端。
先强电，后弱电安装，先安装采集器、集中器电源线，安装采集终端、采集器至电能表的通信线，安装采集终端天线。
（4）设备连接：（5）检查：核对计量倍率，接线是否正确，是否专用计量绕组，导线连接是否可靠，电能表是否清零，标识和档案资料是否齐全等。
（6）封印：互感器二次端钮盒、试验接线盒、电能表端钮盖、采集终端、计量箱柜门。
2.3 计量装置、采集终端配置应满足GB/T 16934、DL/T 448、Q/GDW 347、Q/GDW 11008及其他现行相关标准要求。
2.4 施工前应对设备外观进行检查。
设备外观应满足以下要求:2.4.1 设备外观完整、无破损、变形现象；2.4.2 计量箱（柜）应有永固铭牌、有电气原理接线图、条码等必要信息；各类信息正确、字迹清晰，无缺失或脱落可能，如图1、图2所示；2.4.3设备资产号、型号、规格应与SG186系统的任务单、图纸一致；2.4.4 强制检定的计量器具封印应齐全、合格证应在有效期内、计量准确度等级应符合DL/T 448规定的要求。
电表安装施工方案
电表安装施工方案引言电表作为电力系统中的重要组成部分，用于测量电能的使用情况，是电力供应商和用户之间计费的基础依据。
在建筑物或工业设施的电力系统中，电表安装是一项必要的工作。
本文将对电表安装施工方案进行详细介绍，包括施工准备、施工流程和安全注意事项等内容。
施工准备在进行电表安装前，需要做好以下准备工作：1.材料准备：根据项目需求，准备好电表、电缆、连接器等必要材料。
2.工具准备：准备好螺丝刀、扳手、钳子、电钻等常用电工工具。
3.施工计划：根据项目需求，制定详细的施工计划，包括安装位置、安装方式和施工流程等。
施工流程电表安装的具体流程如下：1.确定安装位置：根据项目要求和电力系统布局，确定电表的安装位置。
通常情况下，电表应安装在电力输入位置的附近，易于接入电源线路并方便读取电表数据。
2.安装电表底座：将电表底座固定在墙壁或设备上，确保电表安装的牢固稳定。
3.连接电缆：根据电表的规格和项目需求，选择合适的电缆进行连接。
将电缆的一端连接到电表上，另一端连接到电力输入位置。
4.安装电表：将电表安装在底座上，并确保电表与底座牢固连接。
5.连接电线：根据电表接线图，将电线连接到电表的对应位置。
确保接线牢固可靠，避免接线失误。
6.装接线盒：根据需要，可在电表安装位置附近安装接线盒，将电线接头固定在盒内，提高接线的整洁度和安全性。
7.连接电源：将电源线路连接到电表，并确保电源线路与电表的连接牢固可靠。
8.进行测试：在施工完成后，进行电表的测试，确保电表正常工作，并能正确读取电能使用情况。
安全注意事项在进行电表安装施工过程中，需要注意以下安全事项：1.施工人员需具备一定的电工知识和经验，了解相关施工标准和安全规范。
2.严格遵守电安全操作规程，使用专用工具进行施工，避免触电等事故的发生。
3.在进行接线时，确保电源已切断并采取必要的安全措施，避免电击风险。
4.在安装电表底座和接线盒时，确保固定牢固，避免松动或脱落导致电表意外掉落。
电表安装施工方案
9、电表安装施工（1）断开用户侧开关(预先通知用户)，并观察电能表运行状态指示，确认已切除负荷。
此时电子式电能表的指示灯停止闪动或熄灭；机械式电能表的转盘停转。
（2）打开电表封印；拆出电表接线。
先拆火线，再拆零线。
（3）依次松开进线的火线接线端子镙丝，轻轻拔出导线并用绝缘胶带绑扎。
（4）依次松开出线的火线接线端子的镙丝，轻轻拔出导线并用绝缘胶带绑扎。
（5）再松开进线的零线接线端子的镙丝，轻轻拔出导线并用绝缘胶带绑扎。
（6）松开出线的零线接线端子的镙丝，轻轻拔出导线并用绝缘胶带绑扎。
（7）松开电能表固定镙丝轻轻取下电能表，核对拆下电表和装接单标明的是否一致，用布擦干净，记录拆下电能表的读数。
（8）把电能表牢牢的固定在表箱的底版上安装完毕，用手推拉电能表，无松动现象并垂直于地面。
（9）用螺丝刀松开电表接线端子盒盖镙丝，取下盒盖。
检查端子的排列，通常有两种，从左到右数。
（10）单相表的排列是火线进，火线出，零线进，零线出。
（11）依次剥开预先分辨出的零线接头的胶带，把接头连接到电能表的零线进线端子上。
（12）依次剥开预先分辨出的火线接头的胶带，把接头连接到电能表的火线进线端子上。
先接零线，再接火线接头连接要牢固，用手捏住导线的绝缘层，轻拉无松动现象。
（13）检查整理导线并进行绑扎导线排列应为横平、竖直、整齐、美观，导线应有良好的绝缘，中间不允许有接头。
（14）检查整理完毕，盖上电能表接线端子的盒盖。
确认接线正确，无错误接线。
（15）通知用户准备送电。
由用户合上用户侧开关(或保安器)，检查电表运行状态。
带负荷后，（16）机械式电能表的转盘能正常转动或电子式的脉冲信号灯能闪烁。
（17）用万用表和相序表测量表后线的电压和相序1单相表测得的电压应在220V左右(+7%，-10%以内)。
（18）完成电表表盖、表箱门的封印工作。
封印的镙丝以不可转出为准，封印用的铜线长短适中，确保封印起到防窃电的作用。
电能表箱制作安装标准
通知经研究决定新《电能表箱制作安装标准》自2007年1月1日起执行，同时原2004年4月12日制定的《电能表箱制作安装标准》作废。
《电能表箱制作安装标准》的解释权属于用电服务中心。
用电服务中心2006年12月27日附：《电能表箱制作安装标准》电能表箱制作安装标准1.范围本标准规定居民一户一表集中电能表箱的结构、表箱进线（刀闸）、表箱表位、表箱出线（空开）、表箱线材、表箱检验及安装方式。
本标准适用于本公司对客户电能表箱的管理。
2 引用标准下列标准所包含的条文，通过在本标准中引用而构成本标准的条文。
在标准出版时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB 7251.3-14997（2006）3 管理标准为规范居民一户一表电能表箱的制作及安装，保证居民用电安全，满足客户的要求。
4职责用电服务中心负责管理设施，营销部负责监督其客观性、有效性。
5管理内容5.1管理对象由本公司提供用电服务的所有低压居民、商业用电客户及表箱生产制造单位。
5.2集中表箱结构5.2.1表箱采用电卡表箱，在楼房的每层分别安装。
表箱结构主要分三个独立的部分：刀闸母线箱：电能表箱：住户空气开关箱。
上述三部分之间应有隔板。
5.2.2 箱体采用国标SPCC或Ｑ235型冷轧2mm厚的钢板(表位小于10孔的箱体可采用1.5mm 厚的钢板),机制成型,表箱可分为墙内式、悬挂式、及落地式。
箱体要进行内外静电喷塑，有高强度耐腐蚀性。
颜色采用浅沙色。
悬挂式四个挂角应采用5mm厚的扁钢，挂角打孔为长圆形。
悬挂式、及落地式箱体两侧应有鱼鳞孔。
5.2.3表箱观望孔采用长120m m×宽115m m插卡框架,使用右侧有插卡位置的电卡表表框，框架和玻璃必须价密封胶，安装牢固。
表箱正面每个表位下方均安装一个存放点费通知单的设施，并喷清住户放号。
表吸纳股金下刀扎箱进线刀闸母线箱喷“客户抢修服务电话95598”采用红色黑体初号字，表箱出线箱喷警示用语“小心由电、注意安全”及电火花符号，符号要清晰，一目了然，字体采用红色黑体初号字。
电能表安装技术要求
电能表安装技术要求
电能表的安装位置应与热力管线保持
0．5m以上的距离。
电能表应安装在不受震动和机械损伤，而且便于安装和抄表工作的场所。
安装位置附近不应有强磁场或电场。
③电能表表箱明装时其底口距地面应在
1．8～
2.2m之间。
装入表箱内的单相有功电能表为单层排列时，表箱底部距地面距离应为
1．7～
1．9m；为双层排列时，上层表箱距地面距离不应超过
2．1m。
电能表表箱暗装时其底口距地面不应低于
1．4m。
特殊情况下安装时不应低于
1．2m。
电能表装于立式配电盘或成套开关柜时，其安装位置不应低于
0．7m。
④电能表应固定安装在开关柜（箱）内或安装在电能表板、电能表表箱或配电盘上。
在露天或公共场所及人易接触的地方，应加装电能表表箱。
在开关柜或配电盘上安装电能表时，电能表应安装在配电装置的左方或下方，应满足下列原则。
a.电能表与表板、配电盘的上边沿的距离不小于50mm。
b.电能表上端距表箱顶端不小于80mm。
c.电能表侧面距表板、表箱侧面边沿不小于60mm。
d.电能表侧面距相邻的开关或其他电器元件不小于60mm。
电能表施工方案
电能表施工方案
一、引言
在电力行业，电能表是一种重要的仪表，用于测量电力消费量。
本文将介绍电
能表的施工方案，包括前期准备工作、施工步骤和后期验收等内容。
二、前期准备工作
1.首先，确认需要安装电能表的位置和数量。
2.检查电能表型号和规格，确保与现场要求相符。
3.准备必要的施工工具和材料，确保施工顺利进行。
三、施工步骤
1.现场勘察：确定电能表的安装位置，检查现场环境是否符合安装要
求。
2.安装支架：根据电能表的安装要求，在墙壁或支架上安装好支架。
3.接线：按照电能表的接线图，将各项电缆连接到正确的位置。
4.安装电能表：将电能表安装到支架上，确保安装牢固。
5.接通电源：接通电源，进行电能表的调试和校准。
四、后期验收
1.检查：检查电能表的显示是否正常，各项参数是否符合要求。
2.记录：记录电能表的安装情况和验收结果。
3.通知：将安装完成的电能表信息及时通知相关部门。
五、总结
电能表的施工是一项重要的工作，需要认真准备和仔细操作。
只有严格按照施
工方案进行，才能确保电能表的正常使用和准确测量，提高电能利用率和管理效率。
以上是关于电能表施工方案的相关内容，希望能对电力行业的从业人员有所帮助。
电表安装工艺
一、技术要求第一条、电能计量装置的安装应严格按通过审查的施工设计或用户业扩工程确定的供电方案进行。
（1）、安装的电能计量器具必须经电力企业的法定电能计量检定机构检验合格。
（2）、用于贸易结算用电能计量装置均应由电力局（供电所）安装。
（3）、电能计量装置安装应执行电力工程安装规程的有关规定和本标准的规定。
（4）、电能计量装置安装完工应填写竣工单，整理有关的原始技术资料，做好验收交接准备。
二、计量装置的安装位置要求第二条、电能计量表不应装设在下列地点：（1）、潮湿或低洼地点。
（2）、有振动的地点。
（3）、隐蔽地点。
（4）、发散腐蚀性气体的地点。
（5）、有磁力影响及多灰尘的地点。
（6）、制造或储藏危险物质的地点。
（7）、其他经电业部门认定不便装设或不便抄表的地点。
第三条、供电容量较大者，应采用三相四线供电，一般情况下（30-50A），可采用单相供电。
第四条、居民住宅用户的电能表，一般应安装在下列场所：（1）、居民住宅院或分散居民住宅，低压单相供电的，应明装设在住宅室外门口或墙壁上的防雨电能计量表箱内。
（2）、7层以下单元居民住宅，应采用明装或暗装式表箱，集中装设在第一层楼梯间或第一至第二层楼梯转向处的墙壁上。
（3）、高层建筑可每5-10层集中装于专用电能表箱内。
第五条、电能表装设位置，应按下列各项办理：（1）、电能表离地面1.7-1.9m为宜，暗装于墙内者，可低于1.4m。
（2）、电能表宜装于门口附近，或供电部门易于抄表的其他处所。
（3）、电能表安装必须垂直、稳固，表中心线向各方向的倾斜不大于1°。
（4）、电能表装于屋外时，应附有完善的防雨设施。
三、电能计量表板、盘、箱的规格要求第六条、电能计量表板、盘、箱的规格应符合下列要求：（1）、电能计量箱应使用阻燃材料制成，可选用金属计量箱或非金属计量箱。
可选用嵌入式（含半嵌入式）或悬挂式计量箱，根据安装环境，可选用户外型或户内型计量箱。
（2）、金属计量箱应采用不小于1.5mm厚的冷轧钢板弯曲，焊接结构做防腐处理。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电能表及表箱安装工艺标准
一、表箱外观工艺标准
1.表箱应安装在户外，高度应不高于
2.5米；高层住宅一户一表集中安装于共用楼梯间内；不得出现有阻碍抄表人员抄表的现象。
不得安装在室内、院内，不符合要求的应重新安装或迁移。
在电杆高处者移至低处，不应需要使用铁鞋爬杆抄表的情况。
2.表箱标有清晰的编号。
表号标准请参考《供电所低压线损整治实施标准》。
3.表箱必须加锁。
4.表箱内有安装牢固、动作可靠的二级漏电保护器。
5.二级漏电保护器和电能表之间必须加装隔板。
6.表箱进出线必须加装绝缘PVC套管保护，表箱进线不应有破口或接头，套管上端应留有滴水弯，下端应进入表箱内，以免雨水流入表箱内（见附图）
图例一表箱外观工艺标准图
二．电能表接线
1．电能表按照从左到右，从上到下的顺序安装；对于有集抄的表箱，可留有外侧一表位作为集抄终端安装位置。
2．电能表安装必须牢固垂直，每只表除挂表螺丝外至少还有一只固定螺丝，电能表倾斜度不大于10°。
3．安装电能表时, 应先压表尾上排螺丝, 用手扯动表尾线无松动现象, 再压下排螺丝。
压线时用力不宜过大, 以免伤线。
按线扒皮要适
宜, 以防螺丝压在线皮上, 并且金属线也不应露出表尾, 压坏的导线应重新更换。
三相电能表接地端钮必须可靠接地或接零。
必须安装尾盖，加装铅封。
4．根据客户用电负荷情况，合理配置电能表导线截面，负荷电流在25～35A之间，建议采用4平方毫米的铜线或6平方毫米铝线。
5．电能表走线要求合理、整齐、美观、清楚，应留有距表底边不小于15毫米的折弯，表箱内接线弯角必须是90°的直角。
表箱内接线走线应讲究整齐规则，不得随意乱接乱扯，不得留有接头。
6．在装表接线时必须遵循以下原则：a、单相电能表必须将相线接入电流线圈；b、三相四线电能表必须正相序接线，有可靠接零线；c、电能表的零线必须与电源零线直接联通，进出有序，不允许相互串联，不允许采用接地、接金属外壳等方法代替。
7．二级漏保器进出线线径应满足表箱内所有客户的用电负荷容量，并留有余地，接线走线应讲究整齐规则，不得随意乱接乱扯。
8．在多雷区计量装置应装设防雷保护。
