管网设计计算说明书
给水排水管网设计说明书
给水排水管网设计说明书目录摘要 (1)第一章设计方案选择 (3)1.给水设计 (3)2.排水设计 (3)3.消防给水 (3)第二章设计计算 (4)1.建筑内部给水系统计算 (4)2.建筑内部排水系统计算 (4)3.建筑内部消火栓系统计算 (6)设计总结 (9)参考文献 (10)第一章设计方案选择1.给水设计根据设计资料，已知室外给水管网常年可保证的工作水压为300kPa，故室内给水拟用直接供水方式。
即1~5层由室外给水管网直接供水。
2.排水设计室内排水系统拟使生活污水与生活废水合流排放，即在每幢楼内的卫生间内分别设置一根排水立管。
生活污水和废水经立管收集排放到检查井，排至城市市政管网。
3.消防给水根据《高层民用建筑设计防火规范》（GB50045—95,2001年版），本建筑属二类建筑，设室内、室外消火栓给水系统。
室内消火栓用水量分别为15L/s，每根竖管最小流量15L/s，每支水枪最小流量5L/s。
可不设自动喷水灭火系统。
室内消火栓系统不分区，采用水箱和水泵联合供水的临时高压给水系统，每个消火栓出设直接启动消防水泵的按钮，高位水箱贮存10min消防用水，消防泵及管道均单独设置。
每个消火栓口径为65mm单栓口，水枪喷嘴口径19mm，充实水柱为12mH2O,采用麻质水带直径65mm，长度20m。
消防泵直接从消防水池吸水，火灾延续时间以2h计。
第二章设计计算1.建筑内部给水系统计算（1）设计秒流量按公式q g=0.2α式中：α---根据建筑物用途确定的系数本工程为宾馆，α=2.5q g=0.5（2）室内所需压根据设计方案，为市政直接供水，先需校核市政水压是否能够满足最不利点的水压要求。
计算过程参见节点图和水力计算表。
由计算过程知，整栋建筑物最不利点是5点，从市政接入管到最不利点总延程损失为1.2464 m。
从市政管网接入的进户管总流量为4.27 L/S，选LXL-100型旋翼式水表，其最大流量为120m3/h，水表的水头损失为0.0127.从接入点到最不利点所需的总杨程为：H=15+1.4+1.2464+0.384+0.0127+5+2=25.1M其中局部损失为0.384M。
第6章给水管网的设计计算
ql
qx
qt
1 ql
q
L
ql
qt
ql
L
dx
ql qt
x
qt
qx
qt
ql
L L
x
ql
L L
x
qt / ql
dh
dx qx2
dx
ql2
L L
x
2
h
L 0
dh
L
ql
2
2
1 3
hij
Hi
H
j
L d
2
2g
8
2D5g
LQ 2
LQ2 SQ2
6.2 管网图形及简化
➢管网计算中，城市管网现状核算、现有管网扩建计 算最为常见。
➢除新设计管网，定线和计算仅限于干管，对改建和 扩建管网往往适当简化，保留主要干管，略去次要、 水力条件影响较小的管线。
➢管网图形简化是在保证计算结果接近实际情况的前 提下对管线进行的简化，这样能减轻计算工作量。
节点：有集中流量进出、管道合并或 环：起点与终点重合的管线 分叉以及边界条件发生变化的地点
忽略：管网中主要起联络作 用的管段，由于正常运行时 流量很小，对水力条件影响 很小，计算时可忽略。
分解
忽略
管段合并：长度近似相等、 彼此几乎平行且相距很近的 两条管段计算时可合并。
节点合并：距离很近的两个节 点计算时可视为一个节点。
管网图形及简化
经分解、合并和省略 等，管网由原来42个
环减少到21环。
使环状网某些管段流量为零，即将环状网改成树状 网，才能得到最经济的流量分配，但树状网并不能 保证可靠供水。
环状网流量分配时，应同时照顾经济性和可靠性。
管网设计说明书
设计说明书一、设计总说明1、设计要求：（1）进行给水管道系统及其附属构筑物的设计，并达到扩大初步设计的水平。
要求管道水头损失采用海曾—威廉公式进行计算（注明系数Ch 取值）0.05m ，大环为0.10m ，设计成果包括给水管道系统总图A1一张，给水主干管的纵剖面图A2一张。
（2）按完全分流制完成一座小城镇的排水管道工程设计，进行污水管道系统和雨水管道系统的设计计算，并达到扩大初步设计的水平。
设计成果包括污水、雨水管道系统总平面图A1一张，污水主干管的纵剖面图A2一张。
2设计资料（1）南方某小城镇规划总平面图一张，图中尺寸为实际尺寸，单位m ，图中标有等高线、水体、工厂分布及街坊道路、铁路布置等，用户要求最小服务水头20.00m 。
（2）城区人口分布见附表一。
（3）集中流量：火车站用水量 370 m 3/d ，均匀用水。
污水出口埋深2.00m ， （4）医院用水量 260 m 3/d ，均匀用水，污水出口埋深2.00m 。
（5）工厂分三班制，生产污水经处理后可以与生活污水混合排放至市政管网。
详细资料见附表二。
出口埋深均为1.50m 。
（6）土壤无冰冻。
土质良好。
（7）水文资料：设计最高水位83.0 m ；设计最低水位65.2 m ；常水位 78.6 m 。
（8）夏季主风向：东南风。
冬季：北风。
（9）该市的地势如平面图所示，地下水位在地面以下3.5米。
（10）城区各类地面性质所占百分比如附表三。
（11）气温：最高温度38.8℃，最低－3.5℃。
（12）降雨强度公式：q =1930(1+0.58lgP)(t+9)0.66L/s ha 。
附 表 一:本次给排水管网设计的地区是南方某小城镇，该地区自北向南倾斜，地形比较平坦，城区中部处有一条铁路将城区分为南北两个区域，城区南部有一条自西向东流动的河流，城区分为三个区域，设计人口约为12.2万人，用户要求的最小服务水头为20.00m。
此外，一区有2个工厂和1个火车站，二区有1个工厂，三区有1个医院和1个公园。
给水排水管网课程设计说明书及计算书
前言水是人类生活、工农业生产和社会经济发展的重要资源，科学用水和排水是人类社会发展史上最重要的社会活动和生产活动内容之一。
特别是在近代历史中，随着人类居住和生产的程式化进程，给水排水工程已经发展成为城市建设和工业生产的重要基础设施，成为人类生命健康安全和工农业科技与生产发展的基础保障。
给水排水系统是为人们的生活、生产、和消防提供用水和排除废水的设施的总称。
它是人类文明进步和城市化聚集居住的产物，是现代化城市最重要的基础设施之一，是城市社会文明、经济发展和现代化水平的重要标志。
尤其是在面临全球水资源极其缺乏的今天，给排水管网的作用显得尤为重要。
由于城市给排水系统在新的时期赋予了新的内涵，与人们的生产和生活息息相关。
看似平凡的规划设计却有着不平凡的现实意义，在满足规范和其它技术要求的条件下，根据城市的具体情况，科学规划设计城市给排水管网系统是一个非常重要的课题。
课程设计是学习计划的一个重要的实践性学习环节，是对前期所学基础理论、基本技能及专业知识的综合应用。
通过课程设计调动了我们学习的积极性和主动性，培养我们分析和解决实际问题的能力，为我们走向实际工作岗位，走向社会打下良好的基础。
本设计为玉树囊谦县香达镇给排水管道工程设计。
整个设计包括三大部分:给水管网设计、排水管网设计。
给水管网的设计主要包括管网的定线、流量的设计计算、清水池容积的确定、管网的水力计算、管网平差和消防校核。
排水管网设计主要包括排水管网定线、设计流量计算和设计水力计算。
目录第一章设计任务书 (4)第二章给水管网设计说明与计算 (6)2.1给水管网的设计说明 (6)2.1.1 给水系统的类型 (6)2.1.2 给水管网布置的影响因素 (6)2.1.3 管网系统布置原则 (7)2.1.4 配水管网布置 (7)2.2给水管网设计计算 (8)2.2.1 设计用水量的组成 (8)2.2.2 设计用水量的计算 (8)2.2.3 管网水力计算 (12)2.3二级泵站的设计 (20)2.3.1 水泵选型的原则 (20)2.3.2 二级泵站流量计算 (21)2.3.3二级泵站扬程的确定 (21)2.3.4 水泵校核 (22)第三章排水管网设计说明与计算 (23)3.1排水系统的体制及其选择 (23)3.2排水系统的布置形式 (24)3.3污水管网的布置 (24)3.4污水管道系统的设计 (24)3.4.1 污水管道的定线 (24)3.4.2 控制点的确定 (25)3.4.3 污水管道系统设计参数 (25)3.4.4 污水管道上的主要构筑物 (26)3.5污水管道系统水力计算 (27)3.5.1 污水流量的计算 (27)3.5.2 集中流量计算 (27)3.5.3 污水干管设计流量计算 (27)3.5.4 污水管道水力计算 (29)3.6管道平面图及剖面图的绘制 (31)3.6.1 管道平面图的绘制 (34)3.6.2 管道剖面图的绘制 (35)结论 (35)总结与体会 (36)参考文献 (37)第一章设计任务书一、设计题目囊谦县香达镇给水排水管网工程设计。

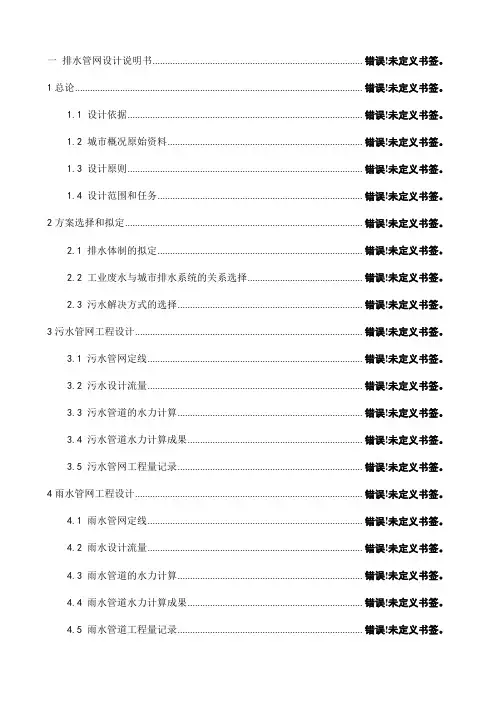

排水管网课程设计说明书计算书
一排水管网设计说明书.................................................................................... 错误!未定义书签。
1总论................................................................................................................... 错误!未定义书签。
1.1 设计依据.............................................................................................. 错误!未定义书签。
1.2 城市概况原始资料.............................................................................. 错误!未定义书签。
1.3 设计原则.............................................................................................. 错误!未定义书签。
1.4 设计范围和任务.................................................................................. 错误!未定义书签。
2方案选择和拟定............................................................................................... 错误!未定义书签。
2.1 排水体制的拟定.................................................................................. 错误!未定义书签。
排水雨水管网设计计算说明书精编WORD版
排水雨水管网设计计算说明书精编W O R D版 IBM system office room 【A0816H-A0912AAAHH-GX8Q8-GNTHHJ8】仲恺农业工程学院实践教学给水排水管网工程综合设计——排水管网计算书（2013—2014 学年第二学期）班级给排1x1姓名 xxx学号 201210524125设计时间 ~ 2014.7.3指导老师 xxxxxxxxxxxxxxx成绩城市建设学院目录1 设计原始资料 (1)1.1 城镇概况 (1)1.2 气候情况 (1)1.3 排水情况 (1)2 排水管段设计流量计算 (1)2.1 污水管道的布置 (1)2.2 居民生活污水计算 (2)2.3 街坊面积总面积计算 (2)2.4集中用户污水计算 (4)2.5面积比流量计算 (4)2.6 污水干管设计流量 (5)2.7污水管网主干管水力计算 (6)3 管道总平面图及纵剖面计算成果图绘制 (8)4 污水设计总结 (8)5 雨水管段设计流量计算 (9)5.1 主要设计参数 (9)5.2 各设计管段的设计流量 (9)5.3 计算步骤 (10)5.4 雨水管网主干管水力计算 (10)5.5 雨水设计总结 (11)1 设计原始资料1.1 城镇概况A 城市位于我国华南地区，该城市是广东省辖县级市，自然资源丰富，交通便利。
市区地势平坦，主要建在平原上，城市中间以铁路为界，分为两个生活区：Ⅰ区和Ⅱ区。
均有给水排水设备，自来水普及率100%。
1.2 气候情况① 市内多年来的极端高温38.7℃，每年6～8月份的气温最高。
而到了冬季（12～2月）温度较低，多年来的极端低温为0℃。
② 年平均相对湿度为65%，春季湿度大，约为65～90%；③ 雨季集中在4～9月份，这段时间的降雨量占全年降雨量的80%以上，4～9月份为受热带气旋影响的主要时段，降雨量大，多出现暴雨，年平均降雨量为1930mm ，多集中在6-9月，占全年降雨量的70%。
管网设计计算说明书
目录第一篇给水管网设计1. 概述 (2)给水现状 (2)规划用水单位 (2)水源选择 (2)水压要求 (2)2. 设计用水量计算…………………………………………………………..33. 管网设计 (4)管网定线 (4)比流量,沿线流量和节点流量以及流量出分配 (4)管网平差计算 (8)4 泵站流量扬程计算 (9)5. 管网设计校核 (9)消防工况校核 (9)事故工矿校核 (11)第二篇污水管网设计1. 概述 (12)2. 管道定线及设计管段、面积划分 (12)3. 设计流量、比流量计算 (13)4. 污水管段设计流量计算表 (14)5. 污水干管水力和埋设深度计算 (14)第三篇雨水管网设计1. 概述 (16)2. 雨水量计算 (16)暴雨强度公式 (16)综合径流系数 (16)3. 雨水管网定线 (16)4. 划分设计管段 (17)5. 汇水面积划分 (17)6. 管段设计流量及管道水力计算 (18)7. 各设计管段上、下端的管内底标高和埋设深度计算 (19)第一篇给水管网设计1. 概述给水现状目前镇区没有统一给水，居民用水多采用自发组织引山泉水及地下水,其水量不能满足镇区用水量的要求，此外，镇区内给水管网不成系统，管径和管材都不能满足要求。
规划用水单位镇区内规划以居住生活用地为主，用水量主要包括：居民生活用水量、工业用水量、公建用水量及市政用水量。
规划可根据远期镇区的发展状况、人民生活水平、工业的性质及水资源的情况，同时参考国家有关规范及相似城镇的用水标水源选择根据水利部门提供资料，本镇区上游的溪水库（在规划范围之外，位于本镇的东北方向，溪上游）流域集雨面积为约为10km2，水量充足，水质符合《地面水环境质量标准》（GB3838）二级标准，溪在水质及水量方面均能满足远期镇区供水的要求，故规划拟定以溪水库作为镇区供水水源。
供水方式采用统一，均由位于镇区东北角的自来水厂统一供给。
水压要求镇区内多数建筑为3层，最小自由水压应能保证3层居住建筑能直接供水，最小自由水压应保证≮16m。
第五章 给水管网的设计计算
管段直径设计
管径和设计流量的关系： 2
q Av D 4q
D
4
v
v
D－管段直径，m； q －管段流量，m3/s； v －流速，m/s； A －水管断面积，m3。 确定管径必须先选定设计流速。
设计流速的确定
技术上：为防止水锤现象，Vmax<2.5~3m/s； 为避免沉积，Vmin>0.6m/s。 经济上：设计流速小，管径大，管网造价增加； 水头损失减小，水泵扬程降低，电费降低。 一般设计流速采用优化方法求得。 合理的流速应该使 得在一定年限（投资偿还期）内管网造价与运行费 用之和最小。
管长比流量qs为：
Qcb=73.6/6690=0.011(L/s.m)
表5-1 某城镇管网各管段最高日最高时沿线流量
管段编号 水厂－3 1-2 1-4 2-5 4-5 管段长度(m) 管段计算长度(m) 沿线流量(L/s) 620 490 880 890 520 － 490 880 890 520 － 5.39 9.68 9.79 5.72
设水塔的水4.5m，吸水井最低水位标高2m，水 泵吸水管路和压水管水头损3m，求水泵扬程。
H
p
H ST h h p 16 . 00 5 2 4 . 5 7 . 53 3 34 . 03 ( m )
总结：给水管网设计和计算的步骤
（1）管网定线
（2）计算干管的总长度
经营管理总费用为：
W C tM
W W tM C 0 Ve V
一定年限T年内管网造价和管理费用（主要是电费） 之和为最小的流速，称为经济流速。 经济流速和经济管径和当地的管材价格、管线施工费 用、电价等有关。 条件不具备时，可参考：
供热管网设计说明书
供热管网设计说明书供热管网设计说明书一、设计目标本文档旨在对供热管网进行详细设计，确保供热系统的高效运行和安全可靠。
二、设计依据1.国家相关法律法规和标准：- 《建筑给水排水设计规范》- 《城镇中小型锅炉热力设计规范》- 《建筑供热设计规范》2.设计参数和要求：- 设计供热负荷： kW- 主干管径： mm- 采暖面积：平方米- 管网压力： MPa- 施工工期：X 个月三、供热系统设计1.供热系统概述1.1 管网布置1.2 换热站布置1.3 管径设计2.管道设计2.1 管道材料选择2.2 管道敷设方式2.3 管道水力计算2.4 管道保温设计3.设备设计3.1 锅炉选择及设计3.2 热交换器设计3.3 泵站设计3.4 阀门与附件选择及设计4.安全设计4.1 应急排气设计4.2 确保供热系统安全稳定运行5.自动控制设计5.1 温控系统设计5.2 压力控制系统设计5.3 水位控制系统设计6.施工图纸要求6.1 所有设备、管道及附件的平面布置图 6.2 设备、管道及附件的细部图纸6.3 施工工艺与工序说明7.质量控制要求7.1 材料验收与取样测试7.2 设备的出厂检验和安装质量验收7.3 工程施工质量验收附件：附件1：供热系统布置图纸附件2：管道、设备及附件的详细图纸法律名词及注释：1.建筑给水排水设计规范：国家关于建筑给水排水系统的设计规范，详细规定了建筑物内外给水排水系统的设计要求和标准。
2.城镇中小型锅炉热力设计规范：国家关于城镇中小型锅炉热力系统设计的规范，确保城镇供热系统的安全运行和能效。
3.建筑供热设计规范：国家关于建筑供热系统设计的规范，包括供热负荷计算、管道设计、设备选择等方面的要求。
城市给水管网设计计算说明书
华侨大学化工学院课程论文某城市给水管网的设计课程名称给水排水姓名学号专业2007级环境工程成绩指导教师华侨大学化工学院印制2010 年 06 月 25 日目录第一章设计用水量 (3)1.1用水量的计算 (3)1.2管网布置图 (4)1.3 节点流量计算 (4)第二章管网水力计算 (5)1.1 初始流量分配 (6)1.3事故流量校正 (9)1.2消防流量校正 (12)第三章水泵的选取 (15)第四章设计总结 (15)4.1 设计补充 (16)4.2 设计总结 (16)第一章设计用水量一、用水量的计算：1、最高日居民生活用水量Q1城区规划人口近期为9.7万，按居民生活用水定额属于中小城二区来计算，最高日用水量定额在100～160L/cap.d，选用Ｑ＝130L/cap.d，自来水普及率为1。
故一天的用水量为Q1＝qNf=130×9.7×104×1=12610m3／d 。
：2、企业用水量Q2企业人员生活用水量和淋浴用水量可按：生活用水，冷车间采用每人每班25Ｌ，热车间采用每人每班35Ｌ；淋浴用水，冷车间采用每人每班40Ｌ，热车间采用每人每班60L。
企业甲：冷车间生活用水量为：3000×25=75000L=75m3/d冷车间淋浴用水量为：700×40×3=84000L=84m3/d热车间生活用水量为：2700×35=94500L=94.5m3/d热车间生活用水量为：900×60×3=162000L=162m3/d则企业甲用水量为75+84+94.5+162=415.5m3/d企业乙：冷车间生活用水量为：1800×25=45000L=45m3/d冷车间淋浴用水量为：800×40×2=64000L=64m3/d热车间生活用水量为：1400×35=49000L=49m3/d热车间生活用水量为：700×60×2=84000L=84m3/d则乙车间用水量为：45+64+49+84=242m3/d则企业用水量Q=415.5+242=657.5m3/d2：3、道路浇洒和绿化用水量Q3⑴、道路浇洒用水量：道路面积为678050m2道路浇洒用水量定额为1～1.5L/(m2·次)，取1.2L/(m2·次)。
给水管网设计说明书
设计说明书一.原始资料设计任务为陕西中部A县给水系统。
1、设计年限与规模：设计年限为2020年，主要服务对象为该城区人口生活与工业生产用水，包括：居民综合生活用水，工业企业生产、生活用水，市政及消防用水，不考虑农业用水。
2、水文情况：本县地势较平缓，附近有地表水源，考虑城区发展及供水安全可靠，采用环状网得布置形式，管线遍布整个供水区，保证用户有足够得水量与水压。
3、气象情况：该地区一年中各种风向出现得频率见远期规划图中得风向玫瑰图，冬季冰冻深度0、5米。
4、用水情况：城区2011年现状人口13、5万人；人口机械增长率为5%。
，设计水平年为2020年。
城区最高建筑物为六层（要求管网干管上最不利点最小服务水头为28、00米）。
消防时最低水压不小于10、00米。
要求供水符合生活饮用水水质标准（无论生活用水与生产用水）。
无特殊要求。
采用统一给水系统。
用水普及率为100 %。
综合生活用水逐时变化表二.设计内容1、给水量定额确定(1)参照附表1 (a)选用得居民综合生活用水定额为240L/cap、d(2)工企业内工作人员生活用水量根据车间性质决定，一般车间采用每人每班25L，高温车间采用每人每班35L。
(3)浇洒街道用水量定额选用2、5L/m、d。
浇洒绿地用水量定额为2L/m2、d o(4)参照附表3该城市同一时间内可能发生火灾2次，一次用水量为45L/S。
2、设计用水量计算(1)最高日用水量计算城市最高日用水量包括综合用水、工业用水、浇洒道路与绿化用水、未预见用水与管网漏失水量。
(一)城市综合用水量计算：设计年限内人口为14、12万人，综合生活用水定额采用240L/cap d最高日综合生活用水量Q：Q1 =qNf城市最高日综合生活用水，m3/ d;q ----- 城市最高日综合用水量定额，L/（cap、d）;N ----- 城市设计年限内计划用水人口数；f ――城市自来水普及率，采用f=100% 所以最高日综合生活用水为：Q1=qNf=0、24*141200*100%=33888m3/d=39、2 22L/s（二）工业用水量计算工业生产用水2000+1000+600=3600m3/d=4、1 7L/s 。
给排水管网设计说明书
给排水管网综合设计说明书参考目录第一篇给排水管网综合设计说明书第1章设计原始资料与设计任务第2章给排水管道设计2.1 设计方案比较2.1.1 给水系统的体制及选择2.1.2净水厂的位置选择2.1.3二级泵站供水方案设计2.2给水管道设计2.2.1管道定线2.2.2给水管道的水力计算2.2.3给水管道的管材、接口及附件第3章排水管道设计3.1 设计方案比选3.1.1 排水系统的体制及选择3.1.2 工业废水的处理与排放3.1.3 污水处理厂个数和厂址的选择3.1.4跌水井的设置原则3.1.5检查井的设置原则3.2 污水管道设计3.2.1 管道定线3.2.2 污水管道的水力计算3.2.3污水干管的敷设方式、管材、接口及管道衔接3.2.4 污水主干管主要工程量表3.3雨水管渠设计3.3.1 管渠定线3.3.2管渠水力计算3.3.3雨水管渠的敷设方式、管材及接口3.3.4 雨水管网主要工程量表第4章给水管道综合设计4.1 管网综合设计的原则4.2设计范围及内容4.3各管线现状4.4各管网布置方案、管道材料记主要设计参数4.5管线综合平面布置4.6管线综合断面布置第二篇管网设计计算书第1章给水管网计算1.1水量计算1.1.1规划人口计算1.1.2水量计算1.2二泵站供水及及清水池，调节水池容积计算1.2.1二级泵供水方案设计1.2.2．清水池，调节水池容量计算1.3管网水力计算1.3.1．确定管网计算情况1.3.2．根据每种计算情况确定水塔、小泵的供水量及每一管段的计算流量1.3.3. 管网水力计算1.3.4各工况下的管网校核1.3.4.1用水最高时的管网平差1.3.4.2校核消防时的流量和水压要求1.3.4.3校核事故时的流量和水压要求1.4确定二泵站扬程、调节水池最低水位标高及管网各节点的水压第2章排水管网计算2.1污水管网设计2.1.1生活污水设计流量计算2.1.2工厂生活污水及生产废水设计污水量计算2.1.3划分设计管段及计算设计流量2.1.4污水管道水力计算2.1.5其他，如污水管过江方法的选择和计算2.2雨水管网设计2.2.1 划分排水流域、管道定线、划分设计管段2.2.2计算各设计管段的汇水面积2.2.3雨水管道径流系数ψ2.2.4单位面积径流量2.2.5 雨水管道的水力计算结束语参考文献附录第一篇给排水管网综合设计说明书第一章设计原始资料与设计任务第二章给排水管道设计2.1 设计方案比较2.1.1 给水系统的体制及选择给水系统分为统一给水系统和分系统给水系统（包括分质给水系统、分区给水系统及多水源给水系统）。
给水管网计算
一、用水量计算1 最高日用水量1．1最高日生活用水量基本数据：由原始资料知该城市位于二分区,在设计年限内人口数6.0万,查《室外给水设计规范》（GB 50013-2006）可知该城市为中小城市。
最高日综合活用水定额生：150～240 L/（cap•d）。
根据资料显示人口数，选取q=240 L/（cap•d）。
城市的未预见水量和管网漏失水量按最高日用水量的20%计算。
=∑qNf/1000根据公式 Q1―—城市最高日生活用水，m³／d；Q1q――城市最高综合生活用水量定额，取240 L/（cap•d）；Ｎ――城市设计年限内计划用水人口数（cap）；f――城市自来水普及率，采用f=100%则该城市最高日生活用水量为：=（240×6.0×104×100%）/1000=14400 m³/d=166.67 L/sQ11．2工业企业职工的生活用水和沐浴用水量工业企业职工的生活用水量和淋浴用水量，可按《工业企业设计卫生标准》确定。
选取如下数据：职工生活用水量：冷车间按每人每班25升计，热车间按每人每班35升计；职工淋浴用水量：均按每人每班50升计。
则企业甲职工的生活用水和沐浴用水量为：=(25×3×1200+35×3×900)/1000+(50×600×3)/1000=274.50 m³/d Q21企业乙职工的生活用水和沐浴用水量为：=(25×2×1000+35×2×800)/1000+(50×800×2)/1000=239.00 m³/d Q22所以工业企业职工的生活用水和沐浴用水量为：=274.50+239.00=513.5 m³/d =5.94 L/sQ21．3浇洒道路大面积绿化所需的水量洒道路用水量为每平方米路面每次1-1.5L，大面积绿化用水量可采用1.5-2.0L/(d·m²)。
管网设计计算说明书
给水排水管道系统课程设计计算书一、用水量计算1、居民生活用水量Q1：设计城市人口10万，自来水普及率按100%计算，居民综合用水定额310L/（人·d），Q1=100000×0.31=31000m3每小时用水量用最高日用水量乘以该小时占全天用水量的百分比。
2、工业区用水量Q2（1）工业区一用水量Q2a高温车间生活用水量：高温车间三班的总人数为0.9万，用水定额取35L/（人•班），Q`2a＝9000×35/1000＝315m3，然后分成三班，用每班的用水量乘以小时的变化数即得该小时的用水量。
一般车间生活用水量：一般车间的总人数为0.6万，用水定额取25/(人•班），Q``2a＝6000×25/1000＝150m3，然后分成三班，用每班的用水量乘以小时的变化数即得该小时的用水量。
淋浴用水量：分为两部分，高温车间淋浴用水量取60L/(人•班），高温车间100%淋浴，一般车间的淋浴用水量取40L/(人•班），一般车间60%，所以Q```2a ＝9000×60/1000×100%＋6000×40/1000×60%＝684m3，然后分为三班，每班的淋浴用水量为228m3，且淋浴时间分别在0~1、8~9、16~17.生产用水量Q````2a为21000m3，每小时的生产用水量用总生产用水量除以24工业一区的用水量Q2a＝Q`2a＋Q``2a＋Q```2a＋Q````2a（2）工业区二的用水量Q2b高温车间生活用水量：高温车间三班的总人数为0.9万，用水定额取35L/（人•班），Q`2b＝9000×35/1000＝315m3，然后分成三班，用每班的用水量乘以小时的变化数即得该小时的用水量。
一般车间生活用水量：一般车间的总人数为0.9万，用水定额取25/(人•班），Q``2b ＝9000×25/1000＝225m3，然后分成三班，用每班的用水量乘以小时的变化数即得该小时的用水量。
管网设计说明书
专业学生姓名班级设计题目某县市政给排水管网设计设计资料1.设计为某县市政给排水管网设计。
2.城市总体规划图一张，比例为1：2000，该市地形较为平坦，东部较高，西部较低。
城市西侧有一条自北向南的河流经过。
市区没有较明显的分界线，有三家较大的工厂。
3.城区的人口密度为450人/ hm2，综合用水量标准根据城市所在区域特点查阅规范确定。
4.工厂的用排水情况见下表工厂用水量表工厂名称最大供水量（m3/h）平均供水量（m3/h）最大排水量（m3/h）平均排水量（m3/h）备注甲850 750 650 600 排水无害乙720 600 500 450 排水无害丙640 480 360 300 排水无害5.甲、乙、丙三个工厂人数分别为：350人，300人，280人。
6.学校由小学、中学、职业教育学院等组成，学校总在校生20000人。
7.政府机关日常工作人员800人。
8.医院的床位数为360床，医院工作人员有200人。
9. 商业日人流量为10000人/日。
10. 气象资料：该地区年平均气温20º，夏季最高气温36º，冬季最低气温-12º，冻土深度0.7米。
夏季主导风向为西南风，冬季主导风向为东北风。
11.水文资料：该地区年降雨量636毫米，最大月降水量159毫米，其中1964年年最大降水达到1185毫米。
河流的常年平均水位为13.26米，最高水位14.23米。
最大暴雨强度公式根据城市所在区域查手册确定。
12. 电力资料：该城市用电由城市电网统一供给，能够满足用电需要13. 设计主要参考资料：《给水管网系统理论与分析》；《给水排水数据手册》；《室外给水设计规范》；《室外排水设计规范》；《给水排水管网系统教材》；《建筑制图标准等技术资料》。
14.其他资料：城市的地质条件为：上层0.5米的耕地土质，下面是3.3米的亚粘土和5.7米的细沙,再下是石灰岩。
城市建筑物要求的最小服务水头为28米。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录
第一篇给水管网设计
1. 概述 (2)
1.1 给水现状 (2)
1.2 规划用水单位 (2)
1.3 水源选择 (2)
1.4 水压要求 (2)
2. 设计用水量计算…………………………………………………………..
3
3. 管网设计
(4)
3.1 管网定线 (4)
3.2 比流量,沿线流量和节点流量以及流量出分配 (4)
3.3 管网平差计算 (8)
4 泵站流量扬程计算 (9)
5. 管网设计校核
(9)
5.1 消防工况校核 (9)
5.2 事故工矿校核 (11)
第二篇污水管网设计
1. 概述 (12)
2. 管道定线及设计管段、面积划分 (12)
3. 设计流量、比流量计算
(13)
4. 污水管段设计流量计算表 (14)
5. 污水干管水力和埋设深度计算 (14)
第三篇雨水管网设计
1. 概述 (16)
2. 雨水量计算 (16)
2.1 暴雨强度公式 (16)
2.2 综合径流系数 (16)
3. 雨水管网定线 (16)
4. 划分设计管段 (17)
5. 汇水面积划分 (17)
6. 管段设计流量及管道水力计
算 (18)
7. 各设计管段上、下端的管底标高和埋设深度计
算 (19)
第一篇给水管网设计
1. 概述
1.1 给水现状
目前镇区没有统一给水，居民用水多采用自发组织引山泉水及地下水,其水量不能满足镇区用水量的要求，此外，镇区给水管网不成系统，管径和管材都不能满足要求。
1.2 规划用水单位
镇区规划以居住生活用地为主，用水量主要包括：居民生活用水量、工业用水量、公建用水量及市政用水量。
规划可根据远期镇区的发展状况、人民生活水平、工业的性质及水资源的情况，同时参考国家有关规及相似城镇的用水标准，
1.3 水源选择
根据水利部门提供资料，本镇区上游的溪水库（在规划围之外，位于本镇的东北方向，溪上游）流域集雨面积为约为10km2，水量充足，水质符合《地面水环境质量标准》（GB3838）二级标准，溪在水质及水量方面均能满足远期镇区供水的要求，故规划拟定以溪水库作为镇区供水水源。
供水方式采用统一，均由位于镇区东北角的自来水厂统一供给。
1.4 水压要求
镇区多数建筑为3层，最小自由水压应能保证3层居住建筑能直接供水，最小自由水压应保证≮16m。
给水管材应结合当地情况综合考虑技术先进性、经济性，并符合卫生要求，可采用塑料管或球墨铸铁管。
2. 设计用水量计算
远期规划用水单位数如下：
⑴城市最高日综合生活用水量
该城镇为小城市，城市分区为一区，查《给水排水管网系统》第二版323页附录2，取最高日用水定额为300cap·d。
则最高日综合生活用水量为
Q1=300×25000÷1000=7500
⑵一类工业用地用水量计算
工业区面积①九龙木业53635m²，宜久工贸81817m²,③佳详家俬355309m²。
Q2=1.6×﹙53635＋81817＋355309﹚÷1000000×10000＝7852.16
⑶绿地、道路广场用水量为：
浇洒道路用水指标采用0.25﹙万m³/Km²·d﹚，绿地、道路广场面积为45ha Q3=45÷100×0.25×10000=1125
⑷绿地用水量为：
绿地指标采用0.2﹙万m³/Km²·d﹚,绿地面积为5.5ha。
Q4=5.5÷100×0.2×10000=110
⑸未预见用水量和管网漏失水量
由给排水设计手册第三册《城镇给水》得未预见用水量和管网漏失水量取以上用水量之和的20%，
Q5=20%(Q1+Q2+Q3+Q4)
=0.2×（7500＋7852.16＋1125＋110﹚
=3317.43
(6) 最大日设计用水量为
Qd=Q1+Q2+Q3+Q4+Q5=19904.59，取Qd=21000,
最高时用水量为m³/s
3、消防用水量计算
查《给水排水管网系统》第二版324页附表3，则消防用水定额为15，同时火灾次数为1次，消防历时取2小时则消防用水量为：Q7=15×1×3600=54000L ＝54m³
2.供水系统方案选择：
( 1 ) 选定水源及位置和净水厂位置
水源选在河流上游，以保证水质、管网中水流流向整体与河流流向一致，净水厂选在水源附近，（见图）水塔暂定在地势高处，以利用地势高度。
（2）选定供水系统方案
单水源，不分区供水。
3.管网设计
3.1 管网定线
管网采用环状网和树状网结合的方式,在平面图上确定管线测量出管段长度并进行节点编号.具体定线及编号见平面图。
3.2比流量,沿线流量和节点流量以及流量出分配
由于采用环状网和树状网结合的方式,有两条向外延伸的管路（下文用支管表述）不能形成环，处理方式是将其沿线流量当作其端点节点的集中流量。
(1) 考虑支管在的沿线比流量：
(2)支管沿线流量（集中流量）
(2) 节点流量
式中 N——管网图的节点总数
-——节点设计流量
——管道沿线流量
——节点集中流量
——节点j的关联集，即与节点j关联的所有管段编号的集合。
(3) 流量初分配（程序计算）
参见给水排水管网系统第七章第三节“给水管网优化设计数学模型”管段输水费用最小为目标函数进行规划。
对于管网模型中的任意节点j，根据质量守恒定律，流入节点的所有流量之和等于流出节点的所有流量之和并且流量延程递减。
min ；
；
；
，；
(4) 管径选择
按照经济流速来选择。
节点流量等于设计流量说明节点流量无误。
经验证流量初分配满足质量守恒定律即流入节点的所有流量之和等于流出节点的所有流量之和并且流量延程递减。
说明程序准确可靠。
