结构设计口诀(注解版)转

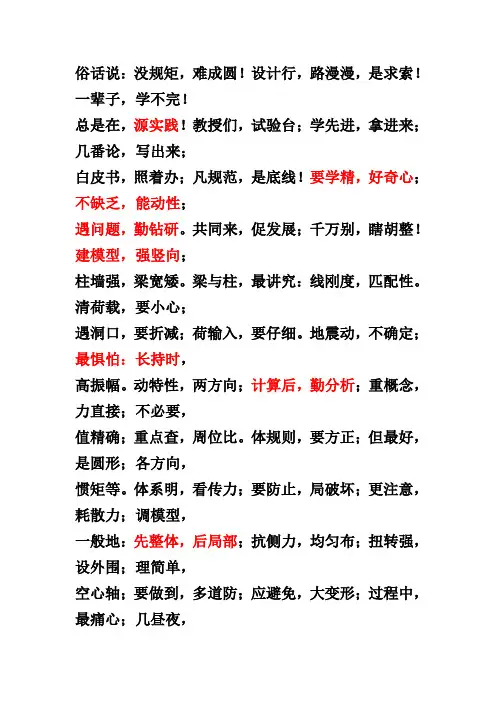

结构师须谨记,安全合理经济,
安全放在首位,人民生命第一,
力求设计合理,自然安全经济,
结构分为六块,梁板柱基构梯,
(结构六部分,砼梁、砼板、砼柱-墙、基础、构件、楼梯)
进行结构设计,自上而下谈起,
首先来说基础,独基条基筏基,
各种类型选择,地堪报告建议,
(独基经济,条基整体性好,筏基整体性好、适用于有地下室的建筑,桩基地域性很强、广泛应用于沿海)
人民防空规范,核爆常规武器,
了解人防功能,设计游刃有余,
(人防结构本身不难,要把人防做好了解人防建筑功能很重要)
上部结构设计,注意布局合理,
变形缝之布置,高低超长注意,
(注意伸缩缝、抗震缝的布置,后浇带的位置)
抗震设计原则,四强四弱切记,
(强柱弱梁、强剪弱弯、强节点弱构件、强墙弱连梁)
建筑抗风计算,六十米之设计,
(高层建筑注意抗风,建筑超过60米,应按100年一遇的基本风压设计)
平面布置规整,避免双向问题,
(主要是竖向抗侧力构件的布置,如出现扭转不规则应计入双向地震作用,这样竖向抗侧力构件钢筋量会增加10%左右)
竖向布置规整,薄弱楼层有利,
(控制楼层刚度,一般高层建筑地震破坏都在薄弱层处)
抗震类别选定,框架抗震等级,
柱子断面大小,先来控制压比,
而后计算抗震,砼柱更加合理,
(用轴压比来估算砼柱断面,在设计中方便、实用)
砼梁平面设计,剪刀扭矩大忌,
(应避免剪刀梁或由其他原因引起的梁扭矩增大,好多梁裂缝都是由于梁扭矩过大,而设计者忽略引起的)
楼板不宜太厚,加重荷载不利,
(楼板在满足强度、挠度、裂缝、穿管的情况下越薄越好)
设计竖向构件,楼梯电梯扶梯,
虽然设计简单,切记画图心细,
进行砌体设计,几个问题铭记,
静力计算方案,墙距有疏有密,
三道纵墙布置,窗间墙体一米,
挑梁墙梁局压,加之墙高厚比,
砌体结构秘诀,满足构造切记,
(砌体结构计算不难,设计时构造要求应牢记于心)
钢结构之设计,首要加强楼体,
整体局部稳定,节点尤为注意,
型钢砼之设计,首推节点设计,
节点布筋合理,施工没有问题,
(型钢结构是钢结构与砼结构的结合设计,设计时要注意钢筋穿钢柱的做法,这一点很容意被忽略)
预应力之设计,后张有粘常遇,
计算应力损失,约百之二十计,
(预应力的难点就是计算应力损失,大概在15%~25%之间)
设计考虑施工,张拉才能容易,
常用结构形式,以上均有列举,
画图需要谨慎,切记切忌切记
混凝土:
1、底部剪力法算总剪力:求对地震影响系数即可
2、总倾覆弯矩:计算每一层的剪力,乘以层高在求和,答案完全一致
3、大跨框架结构外墙底弯矩:判断恒载控制,带入已给公式即可
4、外墙配筋计算:保护层为25mm,不考虑受压钢筋,受压区高度按实计算
5、大跨框架柱轴压比:一级,0.65
6、室内环境粱支座裂缝:c=25 mm,参数也全部满足条件,直接算即可
7、柱子大偏压:轴压比小于0.15,RE=0.75
8、梁小偏拉:fy取300即可
9、梁偏拉抗剪:限制条件全满足,箍筋选最大的那个
10、隔震概念题:7度并计算竖向地震错误,就选这个
11、一级剪力墙弯矩取值概念题:选有突变的D图。
12、广告牌地震力:1.2*1.0*2.0*2.0*0.08*100=38.4 kN
13、框架核心区剪力设计值:hb取左右梁高一半
14、框架核心区箍筋:无特殊地方,代入公式即可
15、框架柱轴压比限值求最小断面:一级0.75(不采取任何提高措施,7度0.15g,Ⅲ类场地),根据1.2(D+L)+1.3Q计算最小断面
16、粱端剪力调整:貌似需求Mbua,也可能我记错了
钢结构:
17、钢框架阻尼比:0.04
18、双角钢十字截面(仅作为减少受压杆件计算长度)imin=0.9*6000/200=27 mm选B
19、双角钢上弦杆:Ly=6000mmm,平面外控制,b类截面,(不用考虑换算长细比)
20、-30C钢构件概念题:规范原文:错误两点1对接焊缝不低于二级2宜采用螺栓连接
21、10.9级M16螺栓连接:Q235钢,100/(0.9*1*0.35*100)=3.17,选4颗
22、腹板翼缘之间的双角焊缝:计算值约1.7mm,选构造6mm
23、T型小次梁平面内弯曲强度:T粱正放,rx2=1.2,取Wnx2
24、闭口梁平面外稳定:稳定系数取1.0,截面影响系数取0.7,弯矩影响系数需计算(两个弯矩取反号)即可
25、吊车梁挠度:单跨最大荷载标准值,无动力系数
26、组合楼板翼缘宽度:找到条文即可
27、中心支撑抗震稳定承载力:注意RE=0.80,fay=235 MPa即可
28、角钢连接板角焊缝长度:基本题,注意不属于单角钢即可。
29、无侧移框架柱计算长度:基本题,最后无需插值,因位于插值区间的答案就一个。
30、设计强度概念题:焊缝等级与角焊缝强度无关,低温下钢材强度设计值不变
砌体:
31、蒸压粉煤灰砖单位墙长受压稳定承载力:高厚比乘以1.2,直接计算,强度无面积调整
32、蒸压粉煤灰砖T型墙求稳定系数:hT=3.5i=3.5*(I/A)^0.5,高厚比乘以1.2
33、三个构造柱组合墙:RE=0.9,直接计算,Ac只算中间一个构造柱,选最接近答案即可
34、不考虑构造柱和翼墙作用:RE=1.0,直接计算
35、有构造柱挑梁弯矩:L+0.5*X0,恒载控制
36、配筋砖砌体斜截面抗震承载力:RE=1.0,配筋率满足,直接计算
37、侧墙风荷载概念题:19.6>18m需考虑风荷载,砌体强度对允许高厚比无影响
38、滑移稳定分项系数概念题:0.8
39、概念题:施工中构件需乘以1.05调整系数错误
40、砖墙端部构造柱配筋:AS小于0,按构造0.13%
木结构:
1、调整系数的:原木1.15、露天0.9、施工阶段1.2
2、斜纹承压位于顺纹和斜纹之间
基础:
3、修正深度1m:fa=230+3.0*9.5*(3.3-3)+4.4*19.5*(1.0-0.5)=280 kPa
4、柱边冲切:0.7*1.0*1.10*0.5*(2.0+0.5)*750=720 kN
5、柱边弯矩:
(1/12)*1.4^2*[(2*3.3+0.5)*(300+189-2*1.35*19.5*1.0)+(300-189)*3.3]=565 kNm
6、补桩;最大桩反力:M=745*3*(0.7/3)=520.8 kNm
745+520.8*(0.577+0.7/3)/(1.622^2+2*0.81^2)=850 kN
7、补桩;角桩冲切:注意a12=1.0、β12需高度修正即可
8、补桩;等腰承台腰部弯矩:Nmax已经是设计值,代入公式即可
9、液化判别:粉土黏粒含量14>13(8度)不液化,砂土满足第3式,不考虑液化
10、挡土墙;有限主动土压力:ka~0.85,Eak=1.1*0.5*19*5.2^2*0.85~240 kN
11、挡土墙;最大pmax=N/A+M/W,求出各分力和对基底形心弯矩M,即可
12、概念题:选少一个条件“且在使用期间不具备形成土洞”
13、压实土固结度:没算出来
14、概念题:可仅在基础范围内布桩:规范原文,找到即对
15、桩水平力特征值:不敏感取10mm对应水平力的75%,恒载控制需乘以0.8
16、桩身强度:直接带公式,无特别注意的地方
烟囱:
17、顺风控制,不考虑横风影响,烟囱规范公式判断,选A
18、地震弯矩,放大系数1.1,阻尼比0.05,求地震系数属于Tg 高层: 19、D值法:a边=0.5,a中=0.7,V中=0.7/(05+0.7)*12P/2=3.5P 20、位移:没把握,没记住 21、主裙楼偏心:不会, 22、框架结构底层柱弯矩调整:柱底1.7*角柱1.1*M 23、性能化3目标:层间位移限制不是取弹性层间位移,就选这个,抗规条文说明 24、一级框架梁构造:选B:6 22,A不满足受压区高度C不满足柱宽1/20。 25、底层转换剪力墙暗柱配筋:第四层非加强区,按照一级约束配筋 26、高位转换时,第四层属于加强区,按照特一级约束配筋 27、概念题:剪力墙全部布置在周边和远端错误 28、概念题:层间位移不考虑偶然偏心,扭转位移比应考虑偏心,选A 29、框支层楼板:我选的最小构造180mm12@200,如是计算控制,需两个剪力V,题中给了否?,不记得了,如果给了,按抗规附录E计算,可能选200m12@100
