自动螺丝机操作规程

全自动螺丝机使用教程【操作方法】

全自动螺丝机也被变为全自动打螺丝机、全自动拧螺丝机，其重要的作用就是便于可以更加高效率的提升商品的拧小螺丝钉操作过程，自动螺丝机是一种大中小型的自动化设备，目前广泛的被运用在电器产品、电子元器件、照明设备生产制造制造行业、文具行业这种。

下面小编就给大伙儿讲一下使用全自动螺丝机的六个步骤及其相关知识点。

第一步：大家务必先开启自动螺丝机的电源变压器，连接历史渊源，在调节好电动起子的扭矩第二步：将自动螺丝机放入到特殊的供加加料器上去，在操作流程的那时小螺丝钉便会自动式输入到转盘上。

第三步：第一次锁螺钉前，需检查电动起子鼻嘴内是否有一粒螺钉待锁。

第四步要是没有一粒螺钉在电动起子鼻嘴上待锁，需按照手动式送螺钉功能键，使机器设备运动健身两次，保证全自动打自动螺丝机的电动起子鼻嘴边带一粒螺钉在电动起子鼻嘴上等待锁螺钉。

第五步：.在确保电动起子调节功能键处在锁螺钉位置后，一手执电动起子，一手扶拖拉机待锁螺钉铸铁件，偏向螺钉孔收缩压扣紧螺钉。

第六步：待电动起子保证预设的扭矩自动式停止后提及电动起子，进行锁第二粒螺钉。

扩展资料：一、主界面功能介绍术语说明：术语说明：参数设置界面介绍术语说明：三、螺丝规格界面介绍术语说明:四、教导(模拟手柄)界面介绍术语说明：五、步骤镜像界面介绍术语说明:六、参数复制界面介绍七、其它设置界面介绍术语说明：术语说明：八、坐标校正界面介绍术语说明：术语说明：九、文件管理界面介绍术语说明：术语说明：十、产量报表界面介绍术语说明：十一、USB复制界面介绍术语说明：十二、螺丝供料器和电批调节术语说明：电批示意图术语说明：十三、故障排除十四、维护与保养十五、技术参数·工作电压：220-240V AC·额定频率：50Hz·额定电流：5A·工作气压：0.5-0.6Mpa·外形尺寸：600*570*640 （L*W*H）·机器净重：50KG工作环境：·正常工作温度：-10℃-+40℃·储存和工作温度：≤60-85%十六、售后服务本机自交货日起，提供一年保修，但以下所述不在免费保修条件内：机器在贵公司人员进行搬运下所造成的损坏。

自动锁螺丝机操作规程

自动锁螺丝机的操作规程一、自动锁螺丝机操作规程1．开启电源，接通气源,调节好扭力和气压；2．将螺丝倒入螺丝料仓内，螺丝量以不超过螺丝输送轨道高度为宜；3．检查拨码开关是否对应产品型号；4．第一次锁螺丝前，需检查电批夹嘴内是否有一粒螺丝待锁；5．如无一粒螺丝在电批夹嘴上待锁，需按测试按钮，使机器运动两次，保证电批夹嘴上有一粒螺丝在电批夹嘴上等待锁；6．检查供料机振动器调整开关是否在指定的位置上；7．检查完毕，按复位开关，开始生产。

二、自动锁螺丝机操作规定使用设备安全最重要，操作先进自动化设备没有没有规范和管理，且不能发挥它带来的效益，自动锁螺丝机也是一种，虽然自动拧螺丝机安全系数没那么严禁，但正常使用发挥其基本功能，更多的节省时间，提高生产效率，所以对自动拧螺丝机使用及维修管理说明还是有必要知道的。

1．严格执行以岗位责任制、安全操作规程、常规检查、维修保养等安全使用和运营的管理制度。

2．使用操作人员必须经过相应的安全技术培训。

3．制定自动拧螺丝机安全技术性能定期检验制度，根据自动拧螺丝机的安全性能和技术参数，对自动拧螺丝机定期检验，确保自动拧螺丝机运行过程的安全4．自动拧螺丝机的使用人员，负责自动锁螺丝机的日常检查和保养，并做好日常的检查保养记录。

5．针对自动锁螺丝机的使用性质制定交接班制度。

分班轮换使用或集体使用的自动拧螺丝机，由当班负责人全面负责，专人使用的自动拧螺丝机由使用者全面负责自动拧螺丝机的使用安全。

6．大型精密气动工具要严格实行定人、定机的管理办法。

7．对特种自动锁螺丝机严格按照国家有关规定，实行持证上岗。

8．特种自动锁螺丝机必须经过有关部门的培训，经考核合格后方可使用操作。

9．自动锁螺丝机必须严格按照使用说明和安装技术规程的要求进行安装、调试后使用。

4、自动螺丝供给机作业指导书

版别:A版版次:1次
机型标准产量
核准(MODEL)STD RATE
APPR BY 作业别平衡时间
审核(OPERA.)BAL.TIME CHECK BY 站别制表日期
PE确认(STATI.)(DATE)PE VALIDATE 序号物料名称物料规格
用量
123
文件编号:JH-WI-JQ04组装2013.11.20
OPERATION INSTRUCTION SHEET
打螺丝10S
JOYHONG TECHNOLOGY(HONG KONG) CO.,LTD
作业指导书
自动螺丝供给机360
钜弘科技深圳有限公司
作业步骤 OPERATION PROCEDURE
1、接上电源，将电源开关处于关闭状态OFF。

图面说明
制表
注意事项
2、使用前后必须清理5S，保持机身清洁。

撞花螺丝头或撞坏导槽。

1、电批头要保持清洁及带有磁性。

3、取螺丝钉时，保持力度适中，以免用力过大电批头 2、调整好适合的参数，打开仓盖，将螺丝钉成批倒入螺丝仓。

工具(TOOLS) 消耗品 (MATERIALS)
3、打开电源，把批头放入导向槽处，顺着导向下滑，然后朝面前拉出拉出螺钉即可。

电源开关
振动马达延时
导轨振动上料转轮
延时
料仓门调整
螺丝仓
导向槽前
导向槽上
导轨挡板
导轨
导向槽上下。

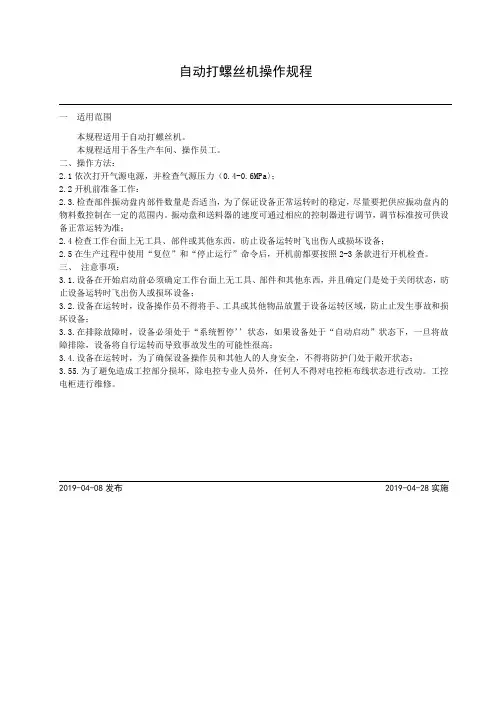

自动打螺丝机操作规程

自动打螺丝机操作规程
一适用范围
本规程适用于自动打螺丝机。

本规程适用于各生产车间、操作员工。

二、操作方法：
2.1依次打开气源电源，并检查气源压力（0.4-0.6MPa〉；
2.2开机前准备工作：
2.3.检查部件振动盘内部件数量是否适当，为了保证设备正常运转时的稳定，尽量要把供应振动盘内的物料数控制在一定的范围内。

振动盘和送料器的速度可通过相应的控制器进行调节，调节标准按可供设备正常运转为准；
2.4检查工作台面上无工具、部件或其他东西，昉止设备运转时飞出伤人或损坏设备；
2.5在生产过程中使用“复位”和“停止运行”命令后，开机前都要按照2-3条款进行开机检查。

三、注意事项：
3.1.设备在开始启动前必须确定工作台面上无工具、部件和其他东西，并且确定门是处于关闭状态，昉止设备运转时飞出伤人或损坏设备；
3.2.设备在运转时，设备操作员不得将手、工具或其他物品放置于设备运转区域，防止止发生事故和损坏设备；
3.3.在排除故障时，设备必须处于“系统暂停’’状态，如果设备处于“自动启动”状态下，一旦将故障排除，设备将自行运转而导致事故发生的可能性很高；
3.4.设备在运转时，为了确保设备操作员和其他人的人身安全，不得将防护门处于敞开状态；
3.55.为了避免造成工控部分损坏，除电控专业人员外，任何人不得对电控柜布线状态进行改动。

工控电柜进行维修。

2019-04-08发布 2019-04-28实施。

自动螺丝机使用规范

自动螺丝机使用规范1.螺丝机放置位置选择：(1)自动螺丝机应放置在干燥、通风且没有腐蚀性气体的环境中。

(2)自动螺丝机周围应有足够的空间，以便操作和维护。

(3)自动螺丝机应稳固地放置在平坦的地面上，并与固定件连接。

(4)自动螺丝机应远离火源、易燃物和爆炸物等危险环境。

2.操作人员安全：(1)操作人员应穿戴适当的工作服，避免穿着松散的衣物或悬挂物品。

(2)操作人员应佩戴安全帽、工作手套和安全鞋。

(3)操作人员应接受相关的操作培训，了解自动螺丝机的使用方法和注意事项。

(4)操作人员不得在机器运行时触摸机器的旋转部件。

3.检查和保养：(1)在每次使用之前，应检查自动螺丝机的电路连接是否正常、所有螺丝刀具是否完好无损。

(2)定期清洁螺丝机表面的灰尘和杂物，并保持螺丝机的清洁。

(3)定期润滑自动螺丝机的轴承和滑动部件，确保机器的正常运行。

(4)定期检查自动螺丝机的电源线和电源插头，确保其安全可靠。

4.使用注意事项：(1)在使用过程中，不得私自拆卸自动螺丝机的防护罩和安全装置。

(2)在更换螺丝刀具时，应先切断电源，并按照正确的操作步骤进行更换。

(3)在操作过程中，应根据螺丝的材质和尺寸进行合适的调整，以确保螺丝的紧固效果。

(4)在维修和维护自动螺丝机时，应先切断电源，并使用工具，避免直接用手触摸机器的旋转部件。

5.废弃处理：废弃的自动螺丝机应根据相关的环保法规进行处理，防止对环境造成污染。

总之，遵守自动螺丝机的使用规范可以确保操作人员的安全和生产线的高效运行。

在使用自动螺丝机之前，建议详细阅读相关的使用手册，并获得相关的培训。

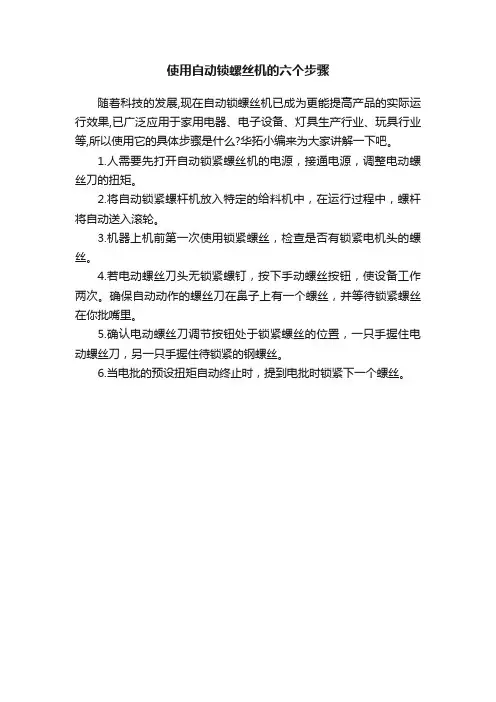

使用自动锁螺丝机的六个步骤

使用自动锁螺丝机的六个步骤
随着科技的发展,现在自动锁螺丝机已成为更能提高产品的实际运行效果,已广泛应用于家用电器、电子设备、灯具生产行业、玩具行业等,所以使用它的具体步骤是什么?华拓小编来为大家讲解一下吧。

1.人需要先打开自动锁紧螺丝机的电源，接通电源，调整电动螺丝刀的扭矩。

2.将自动锁紧螺杆机放入特定的给料机中，在运行过程中，螺杆将自动送入滚轮。

3.机器上机前第一次使用锁紧螺丝，检查是否有锁紧电机头的螺丝。

4.若电动螺丝刀头无锁紧螺钉，按下手动螺丝按钮，使设备工作两次。

确保自动动作的螺丝刀在鼻子上有一个螺丝，并等待锁紧螺丝在你批嘴里。

5.确认电动螺丝刀调节按钮处于锁紧螺丝的位置，一只手握住电动螺丝刀，另一只手握住待锁紧的钢螺丝。

6.当电批的预设扭矩自动终止时，提到电批时锁紧下一个螺丝。

6缸全自动螺丝机使用流程与注意事项

6缸全自动螺丝机使用流程与注意事项以下是 9 条关于 6 缸全自动螺丝机使用流程与注意事项：1. 嘿，使用 6 缸全自动螺丝机第一步，当然得先把它安置好呀！就像给一个宝贝找个安稳的家一样。

想想看，要是没放好，那岂不是要乱套啦？比如你把它放在一个摇摇晃晃的地方，那工作起来还不乱七八糟呀！2. 接着呢，要给它通上电哟，这就好比给机器注入活力呀！你可别傻傻地接错电啦，那可不得了！比如说要是正负极弄错了，那不就出大问题啦？3. 然后嘞，把螺丝放进螺丝机的“肚子”里，这就像是给它喂食物一样。

可别乱放其他奇怪的东西进去呀，那不是找麻烦嘛！就像你不能给人吃不能吃的东西呀！4. 嘿，开启开关让它运作起来呀，哇，看着它咔嚓咔嚓地工作，是不是超神奇？但你可要盯着点，别让它“发脾气”哟！要是出了问题不及时发现，那不就糟糕啦？5. 在使用过程中，要随时留意有没有异常声音，这就像是人要是不舒服会哼哼一样。

要是有奇怪的响声，赶紧停机检查呀！比如“嘎吱嘎吱”的声音，那肯定不正常嘛！6. 可千万别让杂物靠近它呀，这就像保护自己最心爱的东西一样。

万一有个小东西掉进去，那很可能就会让它受伤呀！你想想，要是有人捣乱你的宝贝，你不生气嘛！7. 记得定期给它做做保养哦，给它擦擦身子，检查检查。

这跟人要洗澡保持干净整洁不是一样的嘛！不然脏兮兮的怎么好好工作呀！8. 使用完后，要乖乖地把电源断掉哟，别让它还傻乎乎地工作着。

这就像你忙完了要休息一样呀，总不能一直累着嘛！要是不断电，多浪费电又不安全呀！9. 哇塞，只要按照这些流程和注意事项来使用 6 缸全自动螺丝机，它就能乖乖为你服务啦！简单吧？别嫌麻烦，因为这都是为了让它更好地工作呀！我的观点结论就是：只要正确使用和细心呵护 6 缸全自动螺丝机，它就能成为你的好帮手，为你的工作带来便利和效率！。

自动锁螺丝机使用说明书

自动锁螺丝机一和科技（常熟）有限公司2020年5月（第一版）操作程序。

本手册仅针对本机器，如对其它机器按照本手册操作引起损失，本公司恕不负责。

Project name自动锁螺丝机操作使用说明书目录1操作人员和维修人员的一般原则 (3)1.1电气 ........................................................................................................................................................................................... 4 1.2机械 ........................................................................................................................................................................................... 4 1.3开停机 ....................................................................................................................................................................................... 5 1.4 通道 .......................................................................................................................................................................................... 5 1.5 安全用具 .................................................................................................................................................................................. 5 1.6 安全检查表 (5)2外机按键介绍 .............................................................................................................................. 6 3全自动无刷电批介绍 .................................................................................................................... 7 4按键操作说明 .............................................................................................................................. 9 5机构部分说明 . (10)5.1 动作说明 ................................................................................................................................................................................ 10 5.2 工作原理 ................................................................................................................................................................................ 10 5.3机器治具保养方法 .. (10)6机器维护注意事项 (11)Project name自动锁螺丝机操作使用说明书1操作人员和维修人员的一般原则※ 不得在没有受过培训和没有资质的情况下在机器上进行工作。

自动螺丝机操作规程

1.பைடு நூலகம்操作过程中必须佩戴“防护眼镜”；必须按以上规程操作，注意人身安全
2. 如果出现按钮无反应，指示灯没按预期亮或灭，“系统异常”指示灯变亮，说明设备异常，通知维修人员处理。 3. 如发现“冒烟，异常声音或情况不明问题”应立即停止操作要按“急停”键或快速断电，保证人身安全。
3. 插上电源插座，接通电源，
4. 按触摸屏进入操作页面后，点击“进入”；确定左侧按钮“手动/自动档”在”自动档” 丝锥（M4）
位置，如果不是，旋转按钮切换到”自动档”。
5. 确定电动改锥力矩为 4N.m，即“白色标识丨”与固定架刻度“黑色标识丨”对齐，十字改锥
如没对齐，则调整到对齐位置。
二操作步骤
1. 将壳体开口向下放置在 Y1 轴（即左侧滑道），点击“左启动”，锁螺丝机开始工作，
电改锥依次打入 4 个螺钉；将另一壳体开口向下放置在 Y2 轴（即右侧滑道），点击
“右启动”。锁螺丝机打完左侧壳体后即自动开始右侧壳体的操作。
2. 打完壳体的 4 个螺钉后，设备归位，取下打好的壳体，更换新的壳体，按“左启动”
RoSH
自动锁螺丝机操作规程
操作方法及工艺标准
工装设备
一准备工作
1. 确认空压机已经启动，压力正常（0.6-0.8MPa）。（空压机按“气源日常使用及维护规自动锁螺丝机
程”的要求操作）
(适用于 M4*16
2. 打开气源开关，接通压缩空气，目测检查过滤减压阀，排出残水和清除过滤器污垢；螺钉)
检查排气口，如有水或油附着，擦拭清洁。
或“右启动”按钮，锁螺丝机依照步骤 1 进行循环操作。
3. 锁螺丝机操作过程中若有螺钉打不进壳体，不出钉等情况，按“复位”按钮，并将

威盛自动化螺丝机使用说明书

深圳市威盛自动化技术有限公司螺丝机使用说明书一.操作指引1、新建程序：1.1开机界面：如下1.2出现此界面，需要登录，产线上的操作员工直接按“进入系统”即可，维护设备的工程师需要按“登录”会出现如下1.3：登录管理员，密码为2222,点击登录，系统提示成功后，按“进入系统”，出现如下界面，这是设备工作时的主界面，2 、新建文件：2.1 点击文件管理，进入如下界面点击“新建”，输入该产品的文件名（注;文件名不能带有标点符号）按确定进入如下界面当需要打开已经新建好的文件时，勾选该文件的文件名，按“选定为当前锁附文件”即可打开该文件。

点击左平台可以切换成右平台，同样，点击右平台可以切换成左平台。

2.2“添加”点位，会出现如下界面：点击右边的“夹紧1关”，左边的夹紧气缸会夹紧产品；同样点击“夹紧2关”，右边的夹紧气缸会夹紧产品，当气缸夹紧产品后，由人工将调试按键盒插入调试接头上即可移动X.Y.Z三个轴，当第一个螺丝位置示教ok后，点调试按键盒的确定或者显示屏上的添加即可保存点位，以此类推，保存左平台的所有点位，当左平台示教完成，右平台按同样的方法示教即可。

2.3“修改”点位：当光标移至所需修改的点位正上方时，按“修改”按钮，Z轴会跑到该点位正上方，把点位修正后，需在“X1坐标、Y1坐标、Z1坐标”前面的方框打勾，再按确定即可完成坐标的更正。

2.4 删除：当点位不需要时，点击删除按钮，会出现如下界面删除即可删除一个点位，也可删除多个点位，当开始螺丝号和结束螺丝号数字相同时即删除该点位，当开始螺丝号和结束螺丝号数字不同时即删除多个点位；2.5 平移：该命令对Z轴的深度很有用，当深度不够的时候就可以用改命令完成对Z轴的深度的加减；2.6复制2.7阵列3.设置锁付参数：3.1点击主界面上的“锁付参数”，进入如下界面：自动复位件数：即当设备锁付完设定的数量时，系统会自动复位一次，当设为0时，该功能不启用。

生产总件数：可以计数，当设备锁完设定的生产总件数时，设备便不再工作左后取料Y位置：用于带下料手的机器，即左边Y轴的下料手取料位置：右后取料Y位置：用于带下料手的机器，即右边Y轴的下料手取料位置：取放料模式：有三种模式，前放前取（人工前面放产品，前面取产品）、气缸后取（设备带下料手）、人工后取（产品锁付完成后，人工在后面将产品取走）人工后取料等待时长：需配备光电感应器才有用；自动启动放后等待时长：需配备光电感应器才有用；自动启动产品拿开时长：需配备光电感应器才有用；低速锁付长度：左即为左边电批低速锁螺丝长度，右即为右边电批低速锁螺丝长度；即该点位正上方的距离，电批以低速锁螺丝的速度慢慢锁螺丝；低速锁付速度：左即为左边电批低速锁螺丝速度，右即为右边电批低速锁螺丝速度，有效数值为0-250mm/s，数值越大，速度越快；螺丝锁付时间：即为锁螺丝时电批启动的时间，在设定的时间内电批输出了扭力信号则判读锁付OK,若超过的设定的时间电批未输出扭力信号，则判读打螺丝NG；滑丝偏差时间：为精准浮锁判读依据，一般不使用；浮锁偏差时间：为精准浮锁判读依据，一般不使用；4.调机检测4.1组合调机界面X输入检测：即检测设备上所有的输入口；Y输出检测：即检测设备上所有的输出口：轴1、轴2、轴3、轴4、轴5、轴6：后面的数值显示的是设备的当前值，零位、限位即显示零位、限位的状态；4.2手动参数：主要是调试手柄的快慢速，只用到手动低速和手动中速，当不按手柄上的快/慢键时，移动手柄时为低速；当按着手柄上的快/慢键时则为手动中速；4.3 点击输入控制即出现如下界面;此页面为输入信号的检测，I/O检测的作用是当设备出现一些小问题的时候可以进行测试，判断问题出在何处，列表中的“名称”就是设备中的一些专用名词，“端口”即为该信心对应的端口号（可由人工进行更改），“状态”只有两种“有”或者“无”，不工作状态是无，工作时的状态是有。

自动锁镙丝机安全操作规程

自动锁镙丝机安全操作规程
1．开启电源，接通气源,调节好扭力和气压；
2．将螺丝倒入螺丝料仓内，螺丝量以不超过螺丝输送轨道高度为宜；
3．检查拨码开关是否对应产品型号；
4．第一次锁螺丝前，需检查电批夹嘴内是否有一粒螺丝待锁；
5．如无一粒螺丝在电批夹嘴上待锁，需按测试按钮，使机器运动两次，保证电批夹嘴上有一粒螺丝在电批夹嘴上等待锁；
6．检查供料机振动器调整开关是否在指定的位置上；
7．检查完毕，按复位开关，开始生产。

对自动锁螺丝机操作员使用规定
使用设备安全最重要，操作先进自动化设备没有没有规范和管理，且不能发挥它带来的效益，自动锁螺丝机也是一种，虽然自动拧螺丝机安全系数没那么严禁，但正常使用发挥其基本功能，更多的节省时间，提高生产效率，所以对自动拧螺丝机使用及维修管理说明还是有必要知道的。

1．严格执行以岗位责任制、安全操作规程、常规检查、维修保养等安全使用和运营的管理制度。

2．使用操作人员必须经过相应的安全技术培训。

3．制定自动拧螺丝机安全技术性能定期检验制度，根据自动拧螺丝机的安全性能和技术参数，对自动拧螺丝机定期检验，确保自动拧螺丝机运行过程的安全
4．自动拧螺丝机的使用人员，负责自动锁螺丝机的日常检查和保养，并做好日常的检查保养记录。

5．针对自动锁螺丝机的使用性质制定交接班制度。

分班轮换使用或集体使用的自动拧螺丝机，由当班负责人全面负责，专人使用的自动拧螺丝机由使用者全面负责自动拧螺丝机的使用安全。

6．自动锁螺丝机必须严格按照使用说明和安装技术规程的要求进行安装、调试后使用。

螺丝机安全操作规程

螺丝机安全操作规程
《螺丝机安全操作规程》
为了保障员工的安全，避免意外事故的发生，特制定了螺丝机的安全操作规程，希望所有员工都能严格遵守。

一、操作前的准备
1. 检查螺丝机的工作环境是否安全，排除可能存在的隐患；
2. 穿戴符合安全标准的劳保用品，包括头盔、手套、护目镜等；
3. 确保螺丝机和所用工具处于正常工作状态，不得使用损坏或故障的设备。

二、操作中的注意事项
1. 使用螺丝机时，应集中注意力，防止因他人或外界干扰而导致操作失误；
2. 使用螺丝机时，避免在疲劳、情绪不稳定或饮酒后进行操作；
3. 在操作过程中，不得随意更改设备的运行状态，保证机器在正常工作中；
4. 在进行维修或清洁螺丝机时，应先将其断开电源，避免触电危险。

三、操作后的安全措施
1. 在完成工作后，按照规定的步骤关闭螺丝机，做好设备的安全固定和存放；
2. 将使用过的工具清理干净，并放回指定的存放位置，避免造成他人的伤害；
3. 将工作区域整理干净，避免因工具杂乱堆放而导致的安全隐
患。

在操作螺丝机时，员工必须严格遵守上述安全操作规程，如有违反者，将根据公司规定进行惩罚。

希望大家共同维护安全，做好螺丝机操作工作。

自动打螺丝机操作规程

自动打螺丝机操作规程
一适用范围
本规程适用于自动打螺丝机。

本规程适用于各生产车间、操作员工。

二、操作方法：
2.1依次打开气源电源，并检查气源压力（0.4-0.6MPa〉；
2.2开机前准备工作：
2.3.检查部件振动盘内部件数量是否适当，为了保证设备正常运转时的稳定，尽量要把供应振动盘内的物料数控制在一定的范围内。

振动盘和送料器的速度可通过相应的控制器进行调节，调节标准按可供设备正常运转为准；
2.4检查工作台面上无工具、部件或其他东西，昉止设备运转时飞出伤人或损坏设备；
2.5在生产过程中使用“复位”和“停止运行”命令后，开机前都要按照2-3条款进行开机检查。

三、注意事项：
3.1.设备在开始启动前必须确定工作台面上无工具、部件和其他东西，并且确定门是处于关闭状态，昉止设备运转时飞出伤人或损坏设备；
3.2.设备在运转时，设备操作员不得将手、工具或其他物品放置于设备运转区域，防止止发生事故和损坏设备；
3.3.在排除故障时，设备必须处于“系统暂停’’状态，如果设备处于“自动启动”状态下，一旦将故障排除，设备将自行运转而导致事故发生的可能性很高；
3.4.设备在运转时，为了确保设备操作员和其他人的人身安全，不得将防护门处于敞开状态；
3.55.为了避免造成工控部分损坏，除电控专业人员外，任何人不得对电控柜布线状态进行改动。

工控电柜进行维修。

2019-04-08发布 2019-04-28实施。

自动锁螺丝机作业指导书

13作业指导
工位名称部装电机
适用分厂外机分厂产品系列分体110/180/190
图片说明
操　作　步　骤
适用场合
室外总装线
设备名称
自动锁螺丝机颗螺钉，降低员工的劳动强度，提高生产效率设备用途：采用自动化设备，用来固定电机4操作过程中，必须将镜框关闭，防止意外事故发生
操作面板及按钮介绍：
情况时或者设备检修时按下此按钮，机器断电。

急停按钮：红色按钮为急停按钮，遇到紧急启动按钮：两个绿色按钮为启动按钮，同时按下才有效，按一个机器不能启动
有效
复位按钮：黄色按钮为复位按钮，同时按下才蜂鸣器：当设备发生故障或产品打螺丝不良选择开关：选择开关为手动和自动的切换时，蜂鸣器，会发声提示。

按复位按钮清除。

2、4、5导书
文件编号：页码
机
标准时间12S 詹争喜/2011.6.14批准/日期张庆超/2011
岗位定员
2人
编制/日期
王雷/2011.6.14
会签/日期姜东毓/2011
图片说明
审核/日期效率机4外事
将电机支架放在设备冶具上，注意观察电
支架孔位是否正，不正用手将电机孔位调
断电。

设备开始自动锁螺丝
，遇到紧急
“选择开关”调档在中间，双手按启动键按钮，同时按
，同时按下才
打螺丝不良
动的切换
除。

安全标识：机器运行时，切勿在机器行程
范围内将手或手指伸入。

操　作　步　骤
观察电机与孔位调整好
启动键，。

123402J0601492019 A0自动螺丝机操作规程

操作文件文件修订页1 目的建立JD-PTSF-03自动螺丝机作业规范,正确指导对JD-PTSF-03自动螺丝机的操作要领及注意事项。

2 适用范围适用于公司JD-PTSF-03自动螺丝机。

3 术语与定义引用公司《管理手册》中的术语与定义4职责与权限·4.1 ME部有指导使用者正确操作及保养JD-PTSF-03自动螺丝机，PE负责工艺参数的设定。

4.2 使用部门负责JD-PTSF-03自动螺丝机的日常检查、维护保养和使用，及对应产品的程式设定与保存5 内容与方法5.1开机前检查事项5.1.1确认气压在0.55MPA~0.65MPA之间。

5.1.2 开机后空运行各轴，确认无卡顿和异响现象，尤其是X轴轨道和Z连接器。

5.1.3 机器运行或停止时，请勿对机器各轴进行撞击和依靠，避免坐标改变。

5.1.4 开机后将机器回原点，急停后将机器回原点。

5.2 操作步骤5.2.1打开面板上的电源总开关，面板上的电源指示灯亮。

5.2.2用通信线链接机器和手持式示教器。

5.2.3 示教器界面提示机器回原点，按下机器上的“复位”按钮或示教器上的“回原点”按钮执行回原点动作。

5.2.4确认Z1/Z2轴取螺丝位置正确。

5.2.5确认所选锁附程式与实际锁附的产品对应，并校准第一个螺丝锁附点，确认程式所走的第一个锁附点与实际产品上的螺丝孔位置对准。

5.2.6再次执行回原点动作。

5.2.7将待锁附的产品放置于定位治具内，确认产品已定位好，且背板螺丝过孔与边框上的螺丝槽对准，无较大偏移。

5.2.8执行机器上的“启动”按钮或示教器上的“运行”，机器开始自动锁附螺丝。

当锁附过程中遇到滑牙提示时，机器会停止，此时再次按下“启动”按钮，机器接着完成未完成的工装。

如果锁附过程中遇到突发事件，请按下“急停”按钮，再次启动前，需将机器回原点，请取走锁附未完成的产品，放入新的待锁产品，机器将头开始执行锁附程序。

5.2.9机器执行完一个程式循环后，将自动回原点，作业员取下锁好的产品，然后放入待锁的产品，按下“启动”按钮，机器继续自动锁附。

自动螺丝机操作规程

自动螺丝机操作规程1. 引言自动螺丝机是一种高效的机械设备，用于快速、准确地将螺丝固定在工件上。

为了保障操作安全，提高工作效率，有效地维护设备，特制定本操作规程。

2. 简介自动螺丝机是一种自动化工具，它能够自动将螺丝和工件进行配对，完成固定工作。

操作人员只需进行简单的设置和监控，提高了工作的效率和质量。

3. 操作前准备在开始操作自动螺丝机之前，操作人员需要做以下准备工作：•确保设备处于正常工作状态，无故障和危险情况。

•检查螺丝的供应和储存，确保充足。

•检查工件的供应和储存，确保充足。

•穿戴个人防护装备，如手套、护目镜、耳塞等。

•开启自动螺丝机的电源，等待设备预热完成。

4. 操作步骤4.1 设置螺丝规格在自动螺丝机的操作界面上，选择适当的螺丝规格以确保正确的固定。

根据工件的需求，调整螺丝直径、长度等参数。

4.2 安装工件将需要固定螺丝的工件放置在自动螺丝机的工作台上，并确保工件被牢固夹持，以防止移动或倾斜。

4.3 设置螺丝供应方式根据自动螺丝机的供应方式，选择合适的供应方式。

有些设备可以使用震动盘、螺丝枪等方式供应螺丝。

根据螺丝的供应方式，进行相应的设置。

4.4 开始操作启动自动螺丝机，可以通过按下启动按钮或在操作界面上选择开始操作。

自动螺丝机会自动将螺丝取出并固定在工件上。

4.5 观察和监控操作人员需要时刻观察自动螺丝机的运行情况，确保设备正常运行，并监控螺丝的固定情况。

如果发现异常情况，操作人员应立即停止设备，并进行排除故障。

4.6 操作结束当工件上的螺丝固定完成后，停止自动螺丝机的运行，并将工件取出。

检查螺丝固定质量，确保符合要求。

5. 螺丝机日常维护为了保障自动螺丝机的长期稳定运行，提高设备寿命和工作效率，需要进行以下日常维护工作：•定期清理设备表面和工作区域，保持设备清洁。

•定期检查设备的关键部件，如螺丝供应装置、运动部件等，确保其正常工作。

•螺丝供应器应定期清理和补充螺丝，以确保正常供应。

螺丝机安全操作规程

1、目的规范螺丝机操作和保养模式，确保机器安全可靠2、范围适用本厂所有螺丝机。

3、作业内容3.1. 确认螺丝机的四脚已固定且台面上致水平。

32确定螺丝机周围不能有障碍物。

3.3.插好气管和电源插头，打开主机电源开关和供料器开关，机器开始自检，编程器有显示，供料器要放有产品所打的规格螺丝。

电批吸咀升至取料的高度，同时供料器料槽的螺丝会传送至电批吸咀底部准备就绪。

34按编程器切换键光标移至文件图标后，按确定键打开，输入要打开的程序文件编号OXX ，（已编程好的产品编号）按确定。

3.5. 将产品分别放入丫1、丫2夹具内固定后，用手压贴到位，（人的头部和手要离开机器内的范围）。

3.6. 用手按主机按键丫1 一次，夹具运行至打螺丝位置，原点的电批的吸咀，就会吸供器上的螺丝，开始运行工作打螺丝（按丫2 —次做准备）。

打完螺丝丫1夹具产品的螺丝后，回到原位后；当打完毕成螺丝时后“嘀”报警已打完毕，取出产品。

丫2夹具会自动运行至打螺丝位置，电批会继续吸螺丝进行打，当全部打完华螺丝后“嘀”报警已打完毕，电批回到原点，取出产品，检查螺丝不能漏打或没有打到位、扫头、打坏产品等。

3.7. 打螺丝过程中没有打到螺丝，电批就会停在产品的螺丝柱孔上时（如果电批不会停止时按主机停止键和原点键，电批回到原点，产品重新开始打螺丝或按编程键向上、向下移至所需打螺丝位置，再按单步键），将掉在主机台或夹具产品的螺丝拿出，按主机的补螺丝按健，会补螺丝在产品的螺丝孔上，再继续打下一粒的螺丝。

4、手动操作4.1. 按以上3.3、3.4、3.5步骤完成后，用手按编程器的向上或向下按键，移至已编程好的打产品螺丝位置会变蓝色，每当按单步按键一次，电批就会自动打所移的位置（产品的螺丝孔），4.2. 另外当编程器显示红色字“滑牙，请处理”，按停止键后，用手按编程器的向上或向下按键，移至红色字的位置，再按单步按键一次，会补螺丝打螺丝或按主机的按键丫1或丫2时，就会跳过原来的位置没有打螺丝，到下一个的螺丝柱孔继续打螺丝至完华。

自动螺丝安装机操作业指导书

Screw Robot (FAP)
NSN Shanghai Factory MS
年份： 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 月份： 28 29 30 31
序号
季点检项目 1 检查急停功能是否正常
1 2 3
1、将产品放在夹具上，注意夹具上的定位销，放好后的产品应该平稳的固定在夹具上。
2、用条形码扫描枪，读取腔体上的一维码，读取成功后，程序会自动识别并调取。
3、将产品推入操作平台底部。(注意：底部有个感应器，所以请轻轻的推入到底部，避免用力过大造成感应器的损坏。)
4、设备的操作窗口会自动关闭。
16/28
Screw Robot (FAP)
Ser No：序号 1 2 3 4 5 6 7 日点检项目检查螺丝刀头的磨损程度检查螺螺丝套管的磨损程度检查空气滤芯器使用干的擦拭纸清洁传感器使用干的擦拭纸清洁磁铁轴使用干的擦拭纸清洁X/Y轴导轨清洁工作平台操作员签字 (日班）：序号周点检项目 1 倒空进气口过滤器中的杂质 2 清洁螺丝喂料盘和容器 3 更换螺丝刀头和套管 4 检查空气滤芯器/如果需要请更换 5 倒空冷凝器中的水 6 检查所有cable线的连接无松动 7 检查设备的状态及功能（比如暂停、急停等） 8 检查螺丝滑轨的状态操作员签字：日期：序号季点检项目 1 检查急停功能是否正常 2 检查设备内可移动的数据线状态 3 导轨加润滑油 4 检查螺丝喂送软管供应商签字：序号年检项目 1 校验扭矩螺丝刀供应商签字：备注：复核：说明： --- 每日点检要注明点检状态：V--设备点检正常; X--设备点检异常 --- 设备点检异常或情况不明，请当班组长处理，若还不能解决需要联系FAP工程师。 --- 当班组长对该点检表的执行和负责,PMO&FS负责复核与保存。 --- 操作人员每次使用设备前要检查设备周围1米范围内没有堆放物品，否则暂停切割并通知相关主管；每次切割结束后要及时清洁工作区域。 --- 可以根据实际情况建立点检项目。 -- MS Engineer Wang Dong Ext: 1594 -- MS line manager:Wang zhengming 1 1 2 3 4 1 2 3 4 Fixed assets No. 5 6
