汽车塑料件的皮纹

合集下载

(完整word版)汽车塑料件皮纹定义以及相关知识

汽车塑料件皮纹定义及设计指导本文从汽车塑料件的皮纹定义，实现及设计指导等方面来展开，带大家走入汽车内饰的“纹理”世界！前言伴随着汽车行业的发展趋势，消费者对汽车内外饰件的精细化和个性化关注程度越来越高。

塑料件的皮纹作为影响汽车内外饰风格的最重要因素之一，涉及到美学、触感、以及安全性，并能一定程度地削弱产品外观缺陷，提升内外饰件的品质和价值，显示了其参与市场竞争的重要作用。

1 皮纹的概念要素皮纹是指生于生物表皮的天然纹路，通常指在人类或其他动物如牛、鹿、鳄鱼等皮肤表面自然的纹路；也可泛指在植物如树木表皮、断面、叶片等表面的纹理；随着现代设计概念的扩展，发展到其他天然或人工物品表面的纹理，如石材纹路、织物纹路、电火花纹路等。

动物皮纹的块状结构。

纹路单元的形状大小、方向、排列组合方向和单元组合的疏密程度都对皮纹的宏观风格有重要影响。

2）方向性，有些皮纹的纹线特征有明显的方向性，如图2示，可以看出这种皮纹纹线明显的脉络走向。

有些规则单元特征的皮纹就没有方向性，如图3示。

汽车用皮革的皮纹没有方向性的较少。

3）层次性，皮革上的花纹基本都是立体皮纹，立体皮纹具有层次性，在微观上表现为皮纹在深度方向上由2～5个不同深度数值的层组成；在宏观上表现为皮革表面的粒面饱满圆润，层次丰富起伏，特征过渡自然，给人的视觉冲击比较柔和，可借助50倍数的放大镜来察看层次。

下图即为典型的多层次皮纹。

皮纹的块状特征和层次感皮纹的脉络方向皮纹的规则单元1.2皮纹按大小来分可分为以下三种：（1）粗皮纹：是真实世界已有皮纹仿真演化而来，纹路接近真实纹理，比较细腻，有层次感，可以提高整车内饰档次，一般纹理深度在80～150um之间。

粗皮纹一般用作汽车内饰的主皮纹，有很强的整体协调感，需要整车内饰统合设计考虑。

（2）细皮纹：是一种精致细腻的纹路，类似砂石表面的状态，加工工艺也很多，主要有火花纹，喷沙纹等，细皮纹一般是单层次皮纹，纹理深度在0～80um之间。

探究汽车注塑件常见缺陷及处理方法

探究汽车注塑件常见缺陷及处理方法摘要：汽车常见的注塑件缺陷主要包括翘曲变形，表面复制、毛刺和缩痕，这些缺陷的出现与很多因素有关，如注塑材料和流程、产品结构和模具的设计等等。

因此，在生产汽车塑料零部件时，应不断优化生产工艺，改善产品结构，提高材料性能，提高汽车注塑件的质量，避免出现缺陷。

关键词：汽车注塑件；常见缺陷；处理方法1汽车注塑件典型缺陷分析1.1发生翘曲变形如果实际制造的塑件形状与设计的形状出现较大的差异，如凹或凸，我们称之为塑性屈曲变形。

目前轿车在塑料注塑件的制造发展过程中，使用的PP材料与工程塑料相比，具有较低的弹性模量，所以在使用过程中抗变形能力较弱。

一般来说，仪表板在边界处自动注入容易发生屈曲变形，其中矩形在翘曲变形中表现明显。

如果汽车仪表板过长，且没有设计加固结构，容易出现屈曲变形问题。

翘曲变形的四个主要原因:(1)产品壁厚不均匀，使在填充过程中内应力较大;(2)进胶点位置设计不合理，造成内应力不均;(3)出料不良，如冷却水设计不够科学，缺乏合理性，出料不良:(4)产品结构缺乏合理性。

由于轿车注塑件使用的是PP材料，其弹性模量低于工程塑料，所以容易出现屈曲变形，而且，容易发生汽车仪表板前沿部位变形的情况。

1.2注塑件容易发生缩痕缩痕是汽车塑料在实际制造过程中出现的缺陷，缩痕中常见的问题很容易出现在注塑件的表面，往往表现在注塑件局部出现在凹陷的表面。

造成汽车塑料收缩痕的原因大多是在注塑件的局部位置进行冷却，由于没有有效的压力进料措施，很容易造成汽车塑料收缩痕缺陷问题。

汽车塑料收缩痕问题，通常出现在螺钉柱、加强筋突出物的背面，如局部位置的厚壁或注塑件。

所谓缩痕，是指注塑制品表面产生的凹陷，这一缺陷的发生，主要与以下原因:(1)控股的压力，注入压力是不够的，保压时间短，缺乏合理性，(2)产品结构等壁厚的变化，等等，(3)模具温度、熔体温度超过一定的标准，冷却不足。

在汽车塑料零件中，最常见的缩痕位置是加强筋、螺丝柱的背面等。

汽车内外饰塑料件皮纹腐蚀的探讨

汽车内外饰塑料件皮纹腐蚀的探讨【摘要】汽车内外装饰是整个车身设计的语言，它将设计师的设计思想和车型定位传递给消费者，关系到产品的市场推广和企业的品牌形象。

内外饰材料的外观设计，包括喷涂、电镀、皮纹、皮革包覆、模具内部转移等，设计师将审美和技术的可能性综合到汽车上，以达到满足顾客的要求。

而皮纹腐蚀则是使用最广泛、最大的内外装饰的一种表面加工方法。

本文对汽车内外饰塑料件皮纹腐蚀的探讨进行探讨。

关键词：汽车内外饰件；皮纹腐蚀工艺；工艺流程；皮纹开发流程0.引言通过对影响腐蚀皮纹加工的因素和常见的缺陷进行了分析，得出了汽车腐蚀皮纹加工的影响因素有原材料、皮纹粗细、皮纹范围、皮纹结构、模具钢材、前加工工序等因素。

主要有刮花、毛刺、脱模损伤、光泽差异、纹理不均匀等。

用各种原料注射成型的产品，其表面光泽程度有差异，普通ABS产品的光泽要比PP 制品的好；纹理愈细，愈易发生划痕；提出将皮纹的范围设置在距皮纹零件的切割处0.5mm处，可以防止出现毛边；在脱模过程中，皮纹部位的拉坯角度很低，容易造成皮纹损伤；相同的模具使用的钢板不一样，其对应的皮纹零件会出现光亮程度的差别；在加工过程中，如焊接和电火花加工等，会使铸件的外观产生不同的形状，从而使其产生不同的纹路。

1.皮纹腐蚀基础知识概述1.1皮纹在汽车内外饰的作用分析（1）对工件的表面缺陷进行削弱，对具有焊缝或不平整的工件进行一定程度的遮挡；（2）改善部件的表面抗划伤能力，在抗划伤能力上，皮纹部件具有更好的抗擦力；（3）改善产品的商品化程度，在产品的外观上产生各种图案，协助设计者创造出特殊的内部装修样式，发挥装饰品的功能；（4）改善行车安全，与光板部件相比，皮革可以减弱光线的反射，降低车内的反射率，并能在某种程度上保护司机和旅客。

1.2皮纹的分类皮纹通常分为以下几类：（1）粗皮纹（高可见区）：仿皮革，面料效果，具有光滑的感觉；掩盖瑕疵、统一装修样式、常见的主要材质。

注塑件表面花纹处理方法

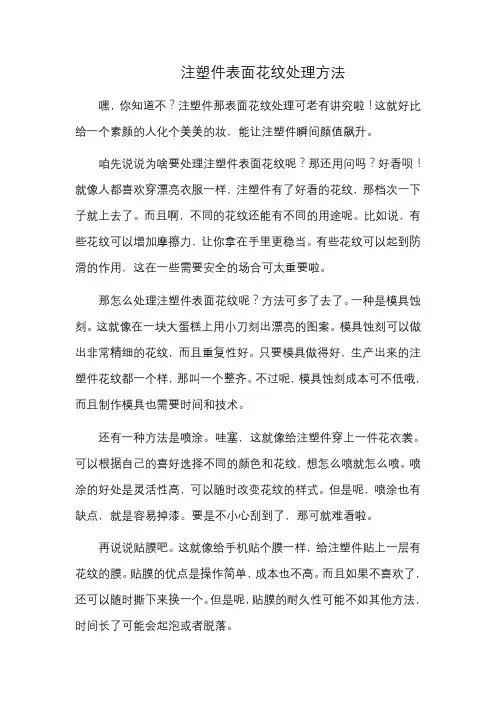

注塑件表面花纹处理方法嘿，你知道不？注塑件那表面花纹处理可老有讲究啦！这就好比给一个素颜的人化个美美的妆，能让注塑件瞬间颜值飙升。
