艾默生DCS系统硬件介绍

入卡、数字量输出卡等。
01
03
02 04
I/O硬件具备高可靠性和稳定性，能够适应各种恶劣的工业环境。
I/O硬件具备可维护性和可扩展性，方便进行故障排查和系统升级。
03 DCS系统特点
可靠性
冗余设计
DCS系统的硬件和软件都采用了冗余设计，确保在某个部分发生故障时，系统仍能正常运行。
持久耐用
操作站具备丰富的图形界面功能，可以显示工艺流程图、控制回路图、趋势图等，方便操作员监控和操作。
操作站具备报警和事件记录功能，能够及时提醒操作员系统异常情况，并记录事件信息供后续分析。
通讯网络硬件
01
02
03
04
通讯网络是DCS系统中各站点之间进行数据传输和信息交换
的通道。
通讯网络通常采用高速工业以太网技术，具有高带宽、低延
当前趋势
目前，DCS正朝着智能化、网络化、集成化的方向发展，与物联网、大数据、人工智能等技术深度融合。
DCS应用领域
化工行业
DCS在化工行业中应用广泛，涉及到反应、分离、提纯等工
艺过程的控制。
电力行业
DCS用于火电、核电、风电等电力系统的控制，实现发电过程的自动化。
制药行业
DCS用于制药生产过程中的温度、压力、流量等关键参数的控制和监控。
进度注意事项
要合理安排安装与调试进度，确保按时完成工作任务。
06 DCS系统维护与优化
DCS系统日常维护
及时更新DCS系统的软件，包括操作系统、控制软件和驱动程序等，以修复漏洞、提高性能和安全性。
保持DCS系统硬件设备的清洁和除尘，以防止灰尘和污垢对设备性能的影响。
硬件检查

艾默生DCS和SIEMENSPLCDP通讯配置

（2）在DP通讯端口设置DP卡的地址和通讯速率
（3）右键单击添加一个DP的Ｄevｉce：设定其地址并使能该从站设备,此处的地址一定要与PLＣ的DP地址一致
（4）添加数据通讯的驱动槽
这里前三槽必须添加上:既1sｔgeneral ID,2ndｇeneraｌID，3rdｇeｎerａl IＤ按顺序加入Ｐｒofiｂuｓ槽中(此处应根据GSＤ的不同，可能不需要添加此三项)，这三个驱动槽添加完成后，接下来需要按照PLＣ提供的DP组态时的数据传输格式添加需要的驱动槽(参见PＬC的配置通信数据影射区，一一建立。)
(５）创建信号类型:应根据PＬC每个槽内数据传输的格式,如果ＰLC端组态为输出，则DCS端应组态为输入，PＬC端为输入,则DCS端组态为输出,传输的字节数必须匹配。
而且这里创建的信号类型要与PＬC的数据类型一致，上图为一个布尔量
可以一次创建AＩ、ＡO的信号
（6）当所有对应的数据均已创建完毕后，诊断Ｐrofibus设备,出现以下三个goｏd标记，说明DＣS和从站PLＣ的设备通讯已建立。
(9）编写收发程序
ＳFC14为接收程序，SFC１5为发送程序,也可以用MOVE指令将数据传送到影射地址。
3、Ｄeltaｖ上的配置
（1)、在Dｅｌtav上导入Ｓ７-３１5-2DＰ的ＧSD文件，导入方法：在数据库中，右键点击PrｏfiｂｕsDPDeｖｉces,在弹出对话框,选择：AddＤeｖiceＤefｉnition…,选择GSD文件存储路径,添加ＧSD。
2、PLC侧的配置：新建一个S7300的从站，其步骤如下：添加一个
(1)、新建一个300站点：
(2）、硬件组态如下：
(3)、双击下图ＤP,再属性界面将300站配置为从站
(4)设置通讯参数，波特率和通讯地址

艾默生DCS系统硬件介绍

二、 DeltaV 系统控制器
1、DeltaV I/O接口 • 2宽电源/控制器底板和8宽I/O接口底板如下图所示:
2、控制器
3、控制器LED指示灯
绿色—电源
表示DC电源运行正常；
红色 – 故障
表示有故障存在；
绿色 – 工作状态表示控制器正在作为主控制器运行；
绿色 – 备用
表示控制器正在作为备用控制器运行；
目录
一、 DeltaV系统网络构架
二、 DeltaV系统控制器
三、 DeltaV I/O卡件类型
一、 DeltaV系统网络构架单台工作站,以两个节点为例,如下图所示. 主要包括：工作站、交换机、控制器
• 多台工作站,以8个节点为例.如下图所示. • 当工作站多时,多台交换机可以串接,节点与节点间最多可接6个交换机.
1〕多Байду номын сангаас点系统节点的概念：指控制器和工作站,占用IP地址. 带有8个节点的DeltaV控制网络如上图所示：最大值：
120—节点〔工作站+控制器〕 100—控制器/单独或冗余 65—工作站注：基于系统规模,可能需要服务器 2〕站与站之间的连接方式：网线：100m 光纤：2000m 控制器和工作站之间也可以用光纤连接,控制器和工作站均为网线接口,若采用光纤连接,中间需使用光电转换器.
遗留问题：
1、电源走向〔AI、AO、DI、DO继电器、底板〕
2、通讯总线〔接口模块〕是什么 3、卡件外供电、内供电有何区别 4、控制器卡件的名称 5、拨码寻址方式
黄色闪烁–主控制网络表示主控制网络正常工作；
黄色闪烁–副控制网络表示副控制网络正常工作；
除电源外,其余的指示灯交替闪烁表示硬件升级.

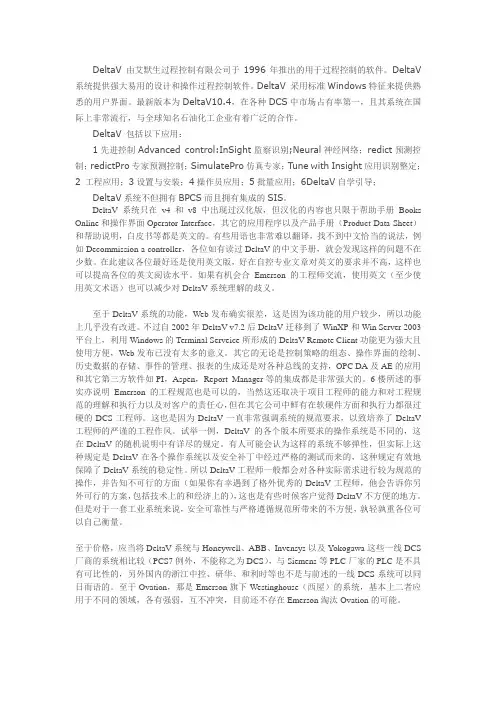

艾默生简介

DeltaV 由艾默生过程控制有限公司于1996年推出的用于过程控制的软件。

DeltaV 系统提供强大易用的设计和操作过程控制软件。

DeltaV 采用标准Windows特征来提供熟悉的用户界面。

最新版本为DeltaV10.4，在各种DCS中市场占有率第一，且其系统在国际上非常流行，与全球知名石油化工企业有着广泛的合作。

DeltaV 包括以下应用：1先进控制Advanced control:InSight监察识别;Neural神经网络；redict预测控制；redictPro专家预测控制；SimulatePro仿真专家；Tune with Insight应用识别整定；2 工程应用；3设置与安装；4操作员应用；5批量应用；6DeltaV自学引导；DeltaV系统不但拥有BPCS而且拥有集成的SIS。

DeltaV系统只在v4和v8中出现过汉化版，但汉化的内容也只限于帮助手册Books Online和操作界面Operator Interface，其它的应用程序以及产品手册（Product Data Sheet）和帮助说明，白皮书等都是英文的。

有些用语也非常难以翻译，找不到中文恰当的说法，例如Decommission a controller，各位如有读过DeltaV的中文手册，就会发现这样的问题不在少数。

在此建议各位最好还是使用英文版，好在自控专业文章对英文的要求并不高，这样也可以提高各位的英文阅读水平。

如果有机会合Emerson的工程师交流，使用英文（至少使用英文术语）也可以减少对DeltaV系统理解的歧义。

至于DeltaV系统的功能，Web发布确实很差，这是因为该功能的用户较少，所以功能上几乎没有改进。

不过自2002年DeltaV v7.2后DeltaV迁移到了WinXP和Win Server 2003平台上，利用Windows的Terminal Serveice所形成的DeltaV Remote Client功能更为强大且使用方便，Web发布已没有太多的意义。

艾默生dcs操作规程

艾默生dcs操作规程艾默生DCS（Distributed Control System）是一种用于工控系统的控制系统，它通过分布在各个控制节点上的智能终端进行数据采集和控制操作，具有高性能、高可靠性和高可扩展性的特点。

为了保证DCS系统的正常运行和安全性，需要制定一套操作规程。

以下是艾默生DCS操作规程的相关内容。

一、操作前准备1. 操作人员应熟悉DCS系统的基本结构和功能，了解主要控制节点的位置和功能。

2. 了解待操作的设备和系统的性能和特点，熟悉其操作和维护手册。

3. 清理操作现场，确保安全设施齐全，设备无异常。

二、开机操作1. 操作人员应按照DCS系统的启动顺序逐一启动各个控制节点。

2. 检查各个控制节点的连接状态和通信功能是否正常，确保系统网络畅通。

3. 检查各类传感器和执行器的状态是否正常，如有异常及时报修。

三、参数设定与监控1. 根据生产工艺需求，设置各个控制节点的参数，包括温度、压力、流量等。

2. 通过DCS系统监控界面查看各个参数的实时数值，如发现异常情况进行相应的处理。

3. 根据实时数据进行判断和估测，及时进行调整以保证系统的稳定运行。

四、报警处理1. 当DCS系统中出现报警时，操作人员应迅速响应，查看报警原因。

2. 根据报警信息，判断是否需要采取应急措施，如停机、降负荷等。

3. 在处理完报警后，应及时记录报警信息和处理过程，并对相应设备进行检修或维护。

五、应急操作1. 当DCS系统出现突发故障或其他异常情况时，操作人员应按照应急预案进行处理。

2. 保持冷静，迅速定位故障原因，并采取合理措施进行修复或恢复。

3. 在应急操作结束后，应进行故障分析，并及时更新操作记录和预案，以便今后参考。

六、操作记录和交接1. 操作人员应根据操作情况及时记录操作日志，包括开机时间、参数设定、报警处理等。

2. 在交接时，应向接班人员详细说明当班操作情况，提醒注意事项和需要关注的问题。

3. 注意保密，操作记录和交接内容应只限于授权人员查阅。

DCS控制系统培训讲义(艾默生Deltav)

DCS控制系统培训讲义(艾默生Deltav)
如果出现未出现如上画面，按“Deltav登录”键，重新输入密码
输入密码后，按“确认”键，按“Deltav操作员界面”键登录。
DCS控制系统培训讲义(艾默生Deltav)
第三节、 DCS系统操作说明
DCS控制系统培训讲义(艾默生Deltav)
控制系统首页
DCS控制系统培训讲义(艾默生Deltav)
第一章、Deltav概述
第一节、锅炉控制方案概述第二节、 Deltav 系统概述
DCS控制系统培训讲义(艾默生Deltav)
第一节、锅炉控制方案概述
随着自控技术的发展并结合我公司从事锅炉自控系统设计的多年经验,我公司可为用户提供三种锅炉自控解决方案: 一、常规热工二次仪表和智能仪表控制方案
DCS控制系统培训讲义(艾默生Deltav)
常用的DCS系统
国外：罗克韦尔（AB），艾默生（deltav）国内：杭州和利时，浙大中控、南京科远
DCS控制系统培训讲义(艾默生Deltav)
第二节、 Deltav 系统概述
DCS（Distributed Control System）即集散控制系统，是七十年代中期发展起来的新型控制系统。它集计算机技术、控制技术、通讯技术和图形显示技术为一体，实现对生产集中管理和分散控制。
DCS控制系统培训讲义(艾默生Deltav)
DCS控制系统培训讲义(艾默生Deltav)
第三节、 I/O卡件
模拟量输入卡件
DCS控制系统培训讲义(艾默生Deltav)
模拟量输出卡件
DCS控制系统培训讲义(艾默生Deltav)
开关量输入卡件
DCS控制系统培训讲义(艾默生Deltav)

艾默生DCS_OVATION系统手册

OVATION系统硬件培训手册(Solaris操作系统)Rev.1上海西屋控制系统有限公司（Aug.2005）OVATION系统目录Ovation 系统硬件第一章 Ovation分散控制系统概述1.1 系统概述 ……………………………………………………………1-11.2 典型的Ovation系统结构 ……………………………………………1-31.3 Ovation系统诊断 ……………………………………………………1-41.4 参考手册 ……………………………………………………………1-7第二章 Ovation系统网络2.1 系统的组成 ……………………………………………………………2-12.2 网络的结构形式 …………………………………………………... 2-12.3 单网网络星形拓扑结构………………………………………………….. 2-32.4 多网网络 …………………………………………………………... 2-42.5 网络设备的功能 ……………………………………………………2-42.5.1 快速以太网的一般概念 ………………………………….. 2-42.5.2 集线器（Hub） ……………………………………………2-52.5.3 交换机（Switch） …………………………………………... 2-52.6 Ovation网络地址 ……………………………………………………. 2-62.7 网络中的数据流 ……………………………………………………. 2-7第三章 Ovation控制器3.1 控制器 …………………………………………………………3-108/16/05 1目录 OVATION系统3.2 控制器硬件的组成 ………………………………………………… 3-23.1.1 控制器的面板指示 …………………………………………. 3-33.1.2 控制器的标准功能 ………………………………………… 3-43.1.3 控制器的数据流程 …………………………………………. 3-53.1.4 控制器的故障切换 …………………………………………. 3-6 3.2 控制器的供电系统 ……………………………………………………3-63.2.1 供电系统 ……………………………………………………3-63.2.2 电源分配板（PDM） …………………………………………. 3-83.2.3 控制器的接地系统 ……………………………………………3-93.2.4 系统上电注意事项 ……………………………………………3-10 3.3 I/O子系统 ………………………………………………………….. 3-153.3.1 I/O子系统的结构形式 ……………………….……………….. 3-153.3.2 I/O基座结构 ……………………………………………………3-183.3.3 模块的分类及安装 …………………………………………. 3-193.3.3.1 模块的构成 …………………………………3-193.3.3.2 模件的安装 …………………………………3-193.3.3.3 模件的面板指示 …………………………3-193.3.4 机柜类型及卡件安装 ……………………………..…………. 3-203.3.4.1 控制器机柜 …………………………………3-203.3.4.2 控制机柜的命名 …………………………3-213.3.4.3 各机柜间的连接 …………………………3-213.3.5 I/O通讯方式 ……………………………………………………3-223.3.5.1 本地I/O连接方式 …………………………3-223.3.5.2 远程I/O子系统 …………………………3-24第四章常用I/O卡件介绍4.1 模拟量输入卡(13位) ……………………………………………………4-1 4.2 模拟量输入卡(14位) ……………………………………………………4-6 4.3 高速模拟量输入及热电偶卡 ……………………………………………4-1308/16/05 2OVATION系统目录4.4 模拟量输出卡 ………………………………………………………………4-294.5 混合型触点输入卡 ………………………………………………………4-324.6 触点输入卡 ………………………………………………………………4-364.7 触点输出卡 ………………………………………………………………4-404.8 4通道热电阻RTD输入卡 ………………………………………………4-464.9 8通道热电阻RTD输入卡 ………………………………………………4-564.10 HART模拟量输入卡 ………………………………………………………4-604.11 HART模拟量输出卡 ………………………………………………………4-644.12 紧凑型顺序事件输入卡(SOE) ………………………………………………4-684.13 链接控制卡(Link Control Card) ………………………………………4-734.14脉冲计数卡 …………………………………………………………………4-754.15阀位卡 …………………………………………………………………4-824.16测速卡 …………………………………………………………………4-854.17回路接口卡 …………………………………………………………………4-87第五章工作站5.1 工作站类型及硬件组成 ………………………………………………. 5-25.1.1 工作站的类型 ……………………………………………………….. 5-25.1.2 工作站的硬件组成 ……………………………………………….. 5-35.2 操作员站 ……………………………………………………………….. 5-35.2.1 操作员站的特点 …………………………………………….. 5-45.2.2 操作员站的功能 …………………………………………….. 5-45.3 ENG工程师站 ………………………………………………………………. 5-105.3.1 工程师站的特点 …………………………………………….. 5-105.3.2 工程师站的功能 …………………………………………….. 5-115.4 HSR 历史站 ………………………………………………………………5-135.4.1 历史站的特点 ………………………………………………………5-1308/16/05 3目录 OVATION系统5.4.2 历史站的功能 ……………………………………………………5-15 5.5 Ovation(LOG)记录服务器 ……………………………………………5-175.5.1 LOG服务器特点 ……………………………………………5-175.5.2 基本LOG服务器软件包 ……………………………………5-17 5.6 打印机 ………………………………………………………………5-1908/16/05 4OVATION系统系统概述第一章 OVATION 分散控制系统概述1.1 系统概述Ovation系统是集过程控制及企业管理信息技术为一体的融合了当今世界最先进的计算机与通讯技术于一身的典范。

浅谈艾默生DCS系统OVATION3.51接地

浅谈艾默生 DCS 系统 OVATI ON3. 51接地摘要：艾默生新版OVATION3.51DCS分散控制系统对接地的要求非常严格。

接地设计及安装的好坏直接影响到系统运行的质量，因此工程技术人员还必须重视DCS接地问题。

DCS系统合理、准确及可靠接地，是保证电厂机组DCS安全稳定可靠运行的必要条件，是系统网络通信畅通无阻的重要前提。

正确的接地不仅能抑制外部来的干扰，还能减少设备对外部的干扰影响。

下面就从几个方面来谈谈艾默生新版DCS控制系统 OVATION3.51接地问题。

关键词：分散控制系统；接地；抗干扰1DCS接地分类通常DCS控制系统需要保护地和工作地两种接地，其中工作地包括逻辑地、屏蔽地等。

保护地（CG）：DCS系统所有设备都应接保护地，包括端子柜、打印机、现场控制站机柜、操作员机柜等，其目的是为了防止设备外壳的静电荷积累、避免造成人身伤害。

保护地应接至厂区电气专业接地网，接地电阻小于4Ω。

逻辑地（PG）：又称主机电源地、机器逻辑地，需要接入公共接地极，是计算机内部的逻辑电平负端公共地，也是+5V等的电源输出地。

屏蔽地（AG）：也叫模拟地。

由于它能够有效屏蔽掉现场信号传输时受到的干扰，具有大大提高信号精度的作用。

DCS系统中信号电缆的屏蔽层应做屏蔽接地。

线缆屏蔽层必须一端接地，防止形成闭合回路干扰。

铠装电缆的金属铠不应作为屏蔽保护接地，必须是铜丝网或镀铝屏蔽层接地。

接入公共接地极。

2DCS接地方式通常DCS系统的接地方式有以下三种：①设DCS专用接地网，经接地线，再接至电气接地网；②设DCS系统专用独立的接地网；③利用电气接地网作为DCS接地网，即与电气接地网共地。

艾默生公司的 OVATION3.51系统，为保证机组DCS的安全运行，OVATION系统要求配置独立的DCS接地地桩，不能与其它系统共用。

根据电厂实际情况要求DCS应有单独安装的接地网，DCS接地系统应由地下主接地网及地上接地支线电缆组成，并保证接地电阻达到DCS厂家规定设计值。

基于艾默生Ovation DCS的加热炉控制系统

基于艾默生 Ovation DCS的加热炉控制系统摘要：采用艾默生Ovation DCS控制系统，实现加热炉的脉冲燃烧自动控制，常规燃烧自动控制，空燃比自动控制。

采用温度前馈补偿及改进型双交叉限幅，实现炉温快速响应、高精度控制，提高了燃烧效率，降低了煤气消耗量。

利用脉冲烧嘴全炉交错触发技术，降低了空、煤气总管压力、流量波动，提高了燃烧系统稳定性。

针对现场仪表众多，管理维护麻烦问题，基于FF总线协议，采用FF总线变送器、阀门，通过AMS软件，实现远程集中仪表管理、维护、参数设定、量程标定，提高了维护效率。

通过高级诊断软件，对FF总线通讯线路信号进行故障预测，降低了巡检与排除故障的难度，提高了巡检效率。

关键词：艾默生Ovation；DCS；加热炉；脉冲控制；FF总线；AMS；高级诊断Reheating furnace control system based on Emerson Ovation DCSAbstract: The Emerson Ovation DCS control system is adopted to realize automatic pulse control, poportional combustion control, and air-fuel ratio control of reheating furnace. Using temperature feedforward compensation and improved double cross-limiting to realize rapid response and high-precision control of furnace temperature, improve combustion efficiency and reduce gas consumption. The use of pulse burner full furnace staggered trigger technology reduces the pressure and flow fluctuations of the air and gas mains, and improves the stability of the combustion system. In view of the numerous field instruments and troublesome management and maintenance, based on the FF bus protocol, FF bus transmitters and valves are used, and through AMS software, remote centralized instrument management, maintenance,parameter setting, and range calibration are realized, which improves maintenance efficiency. Through advanced diagnostic software, fault prediction of FF bus communication line signals reduces the difficulty of inspection and troubleshooting, and improves inspection efficiency.Keywords: Emerson Ovation; DCS; Reheating furnace; Pulse control; FF bus; AMS; Advanced diagnosis0引言艾默生Ovation系统是集过程控制及企业管理信息技术为一体的融合了当今世界最先进的计算机与通讯技术于一身的典范。

艾默生OVATION DCS系统语音报警的实现

艾默生OV ATION DCS系统语音报警的实现阚山电厂原DCS系统报警是以报警窗口的文字作为运行人员获得报警信息的主要手段，报警声音为特定的短促乐音，不利于运行人员从众多的报警信息中把关键信息以最快的速度辨别出来，及时做出反应。

为解决该问题，对DCS系统报警进行了优化改造，增加了语音报警系统。

在报警信息产生时，及时用清晰的语音提醒运行人员，以便尽快采取措施、控制事态发展。

标签：DCS；OV ATION；语音报警；实现阚山电厂原DCS系统报警是以报警窗口的文字作为运行人员获得报警信息的主要手段，报警声音为特定的短促乐音，这样的报警方式不利于运行人员从众多的报警信息中把关键信息以最快的速度辨别出来，不便及时做出反应，消除报警产生的危害。

为了解决这个问题，我们对DCS系统报警进行了优化改造，增加了语音报警系统。

在报警信息产生时，及时用清晰的语音提醒运行人员，以便尽快采取措施、控制事态发展。

语音报警系统采用DCS画面光字牌闪烁报警结合外部语音报警的方式。

光字牌闪烁报警通过优化原DCS组态逻辑和监控画面实现，外部语音通过针对该项目自主开发的语音报警软件实现。

1 DCS报警组态1.1 报警点组态为了实现DCS画面光字牌闪烁报警的效果，需将所有的报警信息组态为LD 数字量点，并为每个数字量点配置报警属性，即将数字量点PB中Config分项“Statues Checking Type”设定为0或1，表示该数字量点为0或1时报警。

每个数字量点为一个报警点，或称为子报警；相关子报警通过逻辑产生一个总的报警点。

用总报警点作为报警画面上的一个光字牌，当有子报警存在时，则总报警点也触发，相应光字牌闪烁报警。

点击光字牌可以弹出相应的报警细节窗口，用以显示子报警以及进行报警确认操作，如图1所示。

1.2 语音报警通讯设置报警点首先根据所在控制器进行分组打包，16个报警点组成1个LP打包点，用以提高通讯效率。

而后将报警打包点通过SLCPOUT算法写入LC卡。

艾默生-DCS

艾默生过程控制有限公司简介企业注册名称：艾默生过程控制有限公司性质：外商独资企业成立时间：1994年12月2日法人代表：SABYASACHI MITRA艾默生过程控制有限公司，是艾默生电气公司在中国的独资公司，拥有300余名中外固定员工。

公司注册资金405.3万美金，位于中国上海浦东开发区，占地面积5000m2。

有生产厂房12间，工作人员91人。

公司2006年的销售额为人民币49千万（6500万美金），2007年的销售额为人民币42千万（5700万美金）。

600MW机组的市场占有率达到20%以上，1000MW机组的市场占有率达到61%以上。

公司设有管理部，市场部，工程技术部，培训部和售后服务部。

建有系统演示中心，调试中心及备件中心。

主要从事电站领域，冶金领域，污水及水处理等领域的过程控制管理和相关技术服务。

•提供的产品：艾默生过程控制有限公司，主要从事最新分散控制管理系统OVATION的软硬件产品的销售技术支持及服务。

OVATION已在国内外，广泛应用于电力，冶金，石油化工，建材，轻工等各行各业。

可为工厂自动化，能源优化，综合利用，环境保护等提供实用化的集散管理控制系统和各种系统服务。

我公司推出的集散控制系统OVATION是一系列完全的成熟的分散控制管理系统，具有强大的全厂性过程管理控制系统，可完成过程控制，数据采集，过程管理和信息处理功能。

在国外，已有几千套WDPF/OVATION在各领域成功地运行，在国内，已有300多套WDPFII/OVATION在电力，冶金等领域为工厂提供全方位的服务。

•管理部：主要执行公司人事、财务和项目的管理。

管理层的高层和绝大部分人员均来自美国总部和新加坡，确保公司的运作和工程项目的管理符合美国总部的质量要求。

•市场部：主要负责中国地区的销售和市场推广工作。

公司在北京和上海分别设有办事处。

•工程技术部：公司作为亚太地区的工程中心，主要提供高质量的项目管理，技术支持和服务，控制设计，软硬件设计和集成，现场安装调试和相关技术支持等工作。

艾默生新版DCS控制系统OVATION-XP的可靠性分析和故障预防Word文档

艾默生新版DCS控制系统OVATION-XP的可靠性分析和故障预防2007-05-26 22:02:51 未知能动信息网关注：356次文字大小:[大][中][小] 进入论坛讨论核心提示：河津电厂二期工程2×300MW引进型机组的DCS系统，采用了艾默生过程控制公司（原西屋公司）最新一代DCS控制系统OVATION－XP版，为国内第一家火力大机组控制全面以PC机为基础采用视窗XP的应用对象，本文参考DCS系统的通常应用情况，针对该新版OVATION－XP控制系统，提出了故障预防的方法。
