潜水搅拌机选型计算

潜水搅拌机参数解析及安装步骤

潜水搅拌机参数解析及安装步骤1. 概述潜水搅拌机是一种工程机械设备，广泛应用于市政污水处理、污泥搅拌、化工废水处理、生物发酵等领域。

其紧要作用是通过搅拌和混合污泥等物质，从而促进水体悬浮物和底部沉淀物颗粒的混合，提高环境整治效果。

本文将介绍潜水搅拌机的参数解析及安装步骤。

2. 潜水搅拌机参数解析2.1 潜水搅拌机的种类潜水搅拌机分为混合污泥潜水搅拌机和气浮潜水搅拌机两种，并且每种搅拌机都有不同的参数。

2.2 混合污泥潜水搅拌机的参数混合污泥潜水搅拌机的参数一般有以下几个：•功率：通常在0.75kw到55kw之间，不同规格的搅拌机功率不同。

•电压：一般在220V到380V之间，需要依据使用需求确定电压。

•转速：转速范围一般在10r/min到100r/min之间，不同规格的搅拌机转速不同。

•叶轮直径：一般在0.5m到4m之间，需要依据使用需求选择对应的叶轮直径。

2.3 气浮潜水搅拌机的参数气浮潜水搅拌机的参数一般有以下几个：•功率：通常在0.75kw到75kw之间，不同规格的搅拌机功率不同。

•电压：一般在220V到380V之间，需要依据使用需求确定电压。

•转速：转速范围一般在10r/min到100r/min之间，不同规格的搅拌机转速不同。

•叶轮直径：一般在0.5m到4m之间，需要依据使用需求选择对应的叶轮直径。

•气浮量：气浮潜水搅拌机需要定期注入气体以维持搅拌作用，气浮量是调整搅拌作用的紧要参数。

3. 潜水搅拌机安装步骤3.1 安装环境准备•确认搅拌机使用需求，选择合适的安装环境。

•检查安装环境的地基是否坚固，以及四周环境是否符合安全要求。

3.2 安装设备•依据搅拌机的参数和使用要求，选择合适的叶轮和搅拌机。

•依据安装要求，固定搅拌机的支架和设备。

•安装相应的水管和电气设备。

3.3 调试和测试•使用专业的测试仪器对搅拌机的参数进行测试和校准。

•调试搅拌机的转速和气浮量等参数，确保其正常运行。

3.4 防护和保养•定期清洗和维护搅拌机和相关设备。

潜水搅拌机技术参数

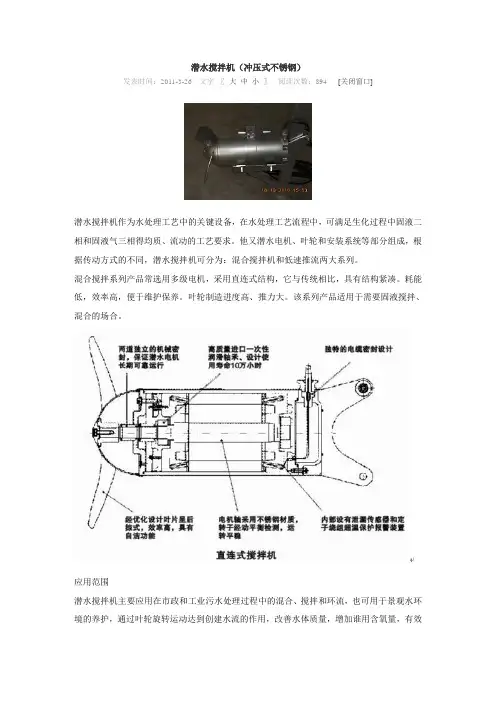

潜水搅拌机（冲压式不锈钢）
发表时间：2011-3-26 文字〖大中小〗阅读次数：894 [关闭窗口]
潜水搅拌机作为水处理工艺中的关键设备，在水处理工艺流程中，可满足生化过程中固液二相和固液气三相得均质、流动的工艺要求。

他又潜水电机、叶轮和安装系统等部分组成，根据传动方式的不同，潜水搅拌机可分为：混合搅拌机和低速推流两大系列。

混合搅拌系列产品常选用多级电机，采用直连式结构，它与传统相比，具有结构紧凑。

耗能低，效率高，便于维护保养。

叶轮制造进度高、推力大。

该系列产品适用于需要固液搅拌、混合的场合。

应用范围
潜水搅拌机主要应用在市政和工业污水处理过程中的混合、搅拌和环流，也可用于景观水环境的养护，通过叶轮旋转运动达到创建水流的作用，改善水体质量，增加谁用含氧量，有效。

潜水搅拌机的选型方法

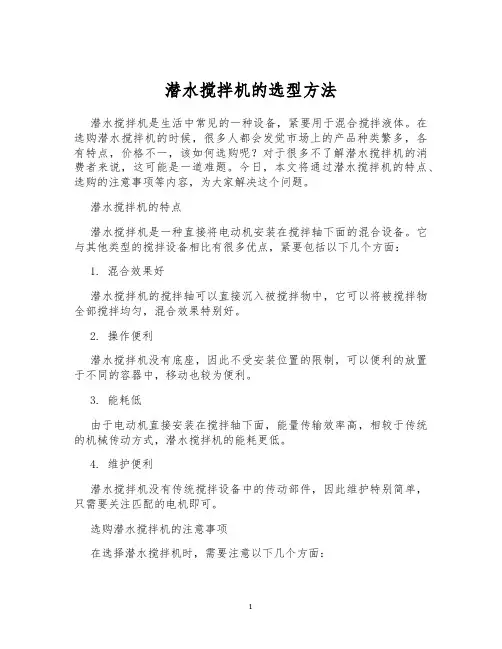

潜水搅拌机的选型方法潜水搅拌机是生活中常见的一种设备，紧要用于混合搅拌液体。

在选购潜水搅拌机的时候，很多人都会发觉市场上的产品种类繁多，各有特点，价格不一，该如何选购呢？对于很多不了解潜水搅拌机的消费者来说，这可能是一道难题。

今日，本文将通过潜水搅拌机的特点、选购的注意事项等内容，为大家解决这个问题。

潜水搅拌机的特点潜水搅拌机是一种直接将电动机安装在搅拌轴下面的混合设备。

它与其他类型的搅拌设备相比有很多优点，紧要包括以下几个方面：1. 混合效果好潜水搅拌机的搅拌轴可以直接沉入被搅拌物中，它可以将被搅拌物全部搅拌均匀，混合效果特别好。

2. 操作便利潜水搅拌机没有底座，因此不受安装位置的限制，可以便利的放置于不同的容器中，移动也较为便利。

3. 能耗低由于电动机直接安装在搅拌轴下面，能量传输效率高，相较于传统的机械传动方式，潜水搅拌机的能耗更低。

4. 维护便利潜水搅拌机没有传统搅拌设备中的传动部件，因此维护特别简单，只需要关注匹配的电机即可。

选购潜水搅拌机的注意事项在选择潜水搅拌机时，需要注意以下几个方面：1. 容器尺寸潜水搅拌机一般会依据容器尺寸而设计出不同的轴长和转速，因此在选购潜水搅拌机时需要依据实际情况选择适合的设备。

2. 搅拌对象的性质潜水搅拌机在搅拌时会对被搅拌物有确定的容忍度，在液体混合的时候可以使用不同材质的搅拌轴。

同时，需要依据被搅拌物的性质选择合适的搅拌轴材质，以免被腐蚀损坏。

3. 动力系统潜水搅拌机的动力系统相对于传统的搅拌设备来说更为简单，紧要是电动机及掌控箱。

因此要选购性能稳定的电机，并依据实际需求合理选择掌控点位等相关功能。

4. 噪声和安全性潜水搅拌机在使用时会产生确定噪声，应当选择噪声比较小的设备，同时在依据设备是否符合相关安全标准进行选择。

总结对于需要购买潜水搅拌机的消费者来说，选购潜水搅拌机需要依据实际情况进行选择，包括容器、搅拌对象、动力系统和噪声及安全等方面。

每一种设备都有本身的特点，在进行购买之前，对潜水搅拌机的特点和注意事项进行了解和了解，才可以买到性能优良、适合本身生产要求的设备，进一步充分生产需求，提升生产效率。

搅拌机设计计算

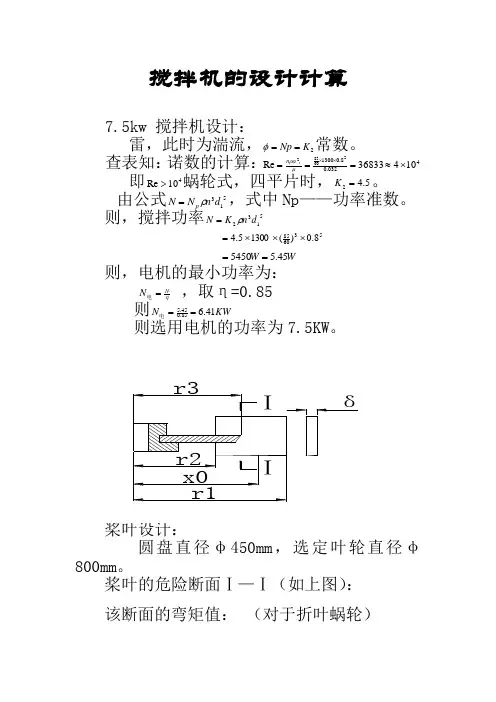

搅拌机的设计计算7.5kw 搅拌机设计：雷，此时为湍流，2K Np ==φ常数。

查表知：诺数的计算：4032.08.0130010436833Re 260852⨯≈===⨯⨯μραin 即410Re >蜗轮式，四平片时，5.42=K 。

由公式513d n N N p ρ=，式中Np ——功率准数。

则，搅拌功率5132d n K N ρ= 5360858.0)(13005.4⨯⨯⨯= W W 45.55450== 则，电机的最小功率为： ηNN =电，取η=0.85则KW N 41.685.045.5电==则选用电机的功率为7.5KW 。

圆盘直径φ450mm ，选定叶轮直径φ800mm 。

桨叶的危险断面Ⅰ—Ⅰ（如上图）：该断面的弯矩值：（对于折叶蜗轮）θSin nN x r x Zj M 155.9030⨯⨯⨯=-式中n ——转速；N ——功率；x ——桨叶上液体阻力的合力的作用位置。

计算公式为：32314241430r rr r x --⨯= 334412.04.012.04.043--⨯= =0.306(m)则θSin nN x r x Zj M 155.9030⨯⨯⨯=-0345185105.7306.0225.0306.0455.9Sin ⨯⨯⨯=⨯- =78.86（N.m ）（Z=4叶片，θ=45°倾角）对于Q235A 材料，MPa 240~2205=σ当取n=2~2.5时，[σ]=88~100Mpa. 取[σ]=90Mpa 计算，得62bh =ω（矩形截面）且b=200mm ，求h 值。

由][σω≥M有666.81090622.0⨯≥⨯⨯h η,可得h ≥0.00512m, 即h ≥5.12mm考虑到腐蚀，则每边增加1mm 得腐蚀余量。

即，需叶片厚度为≥7.12, 取8mm 厚的钢板。

叶轮轴扭转强度计算验证叶轮轴选用φ76×5的无缝钢管，材料20号钢。

潜水搅拌机应用及选型注意事项

潜水搅拌机应用及选型注意事项一、潜水搅拌机的应用潜水搅拌机是一种常用的水处理设备，紧要用于混合和搅拌废水、池塘、混合液体以及悬浮液等物质，使其中的固体颗粒悬浮在水中，以便于下一步的处理。

以下是潜水搅拌机的一些应用场合：1. 污水处理在污水处理过程中，潜水搅拌机用于混合水中的化学药品、细菌药剂以及沉淀剂等，帮忙加速反应速度，并促使固体物质悬浮在水中，便于处理。

2. 混合液体潜水搅拌机可以将多种混合液体混合在一起，形成一种新的液体。

例如，在某些行业中，需要将化学药品和水混合在一起，生成一种独特的成分，以便于后续处理。

3. 池塘搅拌潜水搅拌机还可以用于池塘搅拌，以保持水中的氧气均衡，并保证水体中的生态平衡。

此外，潜水搅拌机还可以将塘底的泥沙和悬浮颗粒搅拌，以便于后续处理。

二、潜水搅拌机的选型注意事项在进行潜水搅拌机选型时，需要考虑以下几个方面：1. 搅拌需求需要考虑所搅拌物质的性质、密度、黏度、体积等参数，以便于选用适合的潜水搅拌机。

此外，在确定搅拌需求时，也需要考虑搅拌的时间、速度、功率等参数。

2. 设备质量和性能在选型时，需要考虑设备的质量和性能，以确保设备长期运行的牢靠性和稳定性。

通常情况下，较好的设备会给出较为认真的性能参数和技术参数，客户可以依据这些参数对设备进行评估和选择。

3. 设备的材质和耐腐蚀性在进行选型时，需要考虑设备的材质和耐腐蚀性。

假如要在腐蚀性较强的环境中使用潜水搅拌机，需要选用一种具有较好耐腐蚀性的材质或涂层。

4. 设计和生产标准在进行选型时，需要考虑设备的设计和生产标准。

一般来说，较好的潜水搅拌机生产商会遵奉并服从国际标准，并拥有ISO9001质量管理体系认证等资质，这些证书可以为客户供应保证。

5. 厂家售后服务在选型时，需要考虑厂家的售后服务。

好的潜水搅拌机制造商会供应贴心的售后服务，可以为客户解决各种问题，确保设备的长期性能稳定。

三、总结潜水搅拌机是一种常用的水处理设备，紧要用于混合和搅拌废水、池塘、混合液体以及悬浮液等物质。

QJB潜水搅拌机参数解析及安装步骤说明

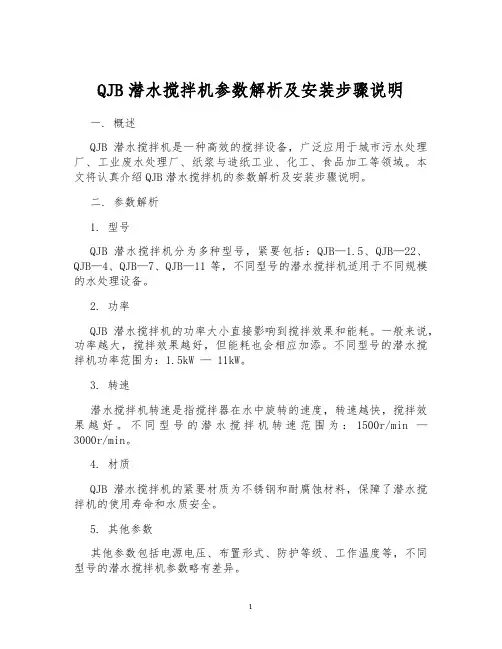

QJB潜水搅拌机参数解析及安装步骤说明一. 概述QJB潜水搅拌机是一种高效的搅拌设备，广泛应用于城市污水处理厂、工业废水处理厂、纸浆与造纸工业、化工、食品加工等领域。

本文将认真介绍QJB潜水搅拌机的参数解析及安装步骤说明。

二. 参数解析1. 型号QJB潜水搅拌机分为多种型号，紧要包括：QJB—1.5、QJB—22、QJB—4、QJB—7、QJB—11等，不同型号的潜水搅拌机适用于不同规模的水处理设备。

2. 功率QJB潜水搅拌机的功率大小直接影响到搅拌效果和能耗。

一般来说，功率越大，搅拌效果越好，但能耗也会相应加添。

不同型号的潜水搅拌机功率范围为：1.5kW — 11kW。

3. 转速潜水搅拌机转速是指搅拌器在水中旋转的速度，转速越快，搅拌效果越好。

不同型号的潜水搅拌机转速范围为：1500r/min —3000r/min。

4. 材质QJB潜水搅拌机的紧要材质为不锈钢和耐腐蚀材料，保障了潜水搅拌机的使用寿命和水质安全。

5. 其他参数其他参数包括电源电压、布置形式、防护等级、工作温度等，不同型号的潜水搅拌机参数略有差异。

三. 安装步骤说明1. 现场勘测在安装前，需对池塘进行勘测，考虑潜水搅拌机尺寸、位置和数量等因素，规划出最佳安装方案。

同时，需了解现场环境，特别是水质和水深情况。

2. 安装准备在安装前，需检查潜水搅拌机和配件是否齐全，如有缺失或损坏，需适时补充或更换。

待确认好水泵的数量和位置后，还需设计专用的水泵井，并进行施工。

3. 安装潜水搅拌机将潜水搅拌机放入水中，将电线接好。

为了避开波浪或电源电压不稳定影响设备工作，还需装置稳压器。

然后，启动设备，检查设备运转是否正常。

4. 调试和维护设备安装完成后，需进行调试，确定搅拌器的转速和水流方向是否正常。

平常，还需对设备进行维护，定期更换易损件和保养设备。

也需要进行设备保养和维护和修理，防止设备质量降低、寿命减短。

四. 注意事项1.在安装潜水搅拌机时，需注意漏水、电路接错和松动等问题。

潜水搅拌机选型中需要注意哪些事项

潜水搅拌机选型中需要注意哪些事项潜水搅拌机是一种常用于水处理工程中的设备，具有搅拌、混合、溶解等作用，可以有效地提高水中悬浮物的沉降速度和氧化污染物的速率，达到净化水质的目的。

在进行潜水搅拌机选型时，需要重视以下几点：1. 设备的尺寸和深度在选择潜水搅拌机时，要考虑到设备的尺寸和深度，这是确定设备沉入水中的深度的紧要因素。

一般来说，设备的尺寸需要依据槽或池的大小来进行选择，而设备的沉入深度需要考虑到设备的搅拌范围和水体深度，以充分发挥设备的作用。

2. 设备的功率和速度设备的功率和速度是影响搅拌效果的紧要因素。

在选择设备时，需要依据池或槽的大小、水体的特性以及设备的规格来确定设备的功率和速度。

一般来说，较大的池或槽需要功率和速度较高的设备，而水体较浑浊的地区也需要更强的搅拌力。

3. 设备的材质和耐蚀性能设备的材质和耐蚀性能也是选型时需要考虑到的因素。

在选择设备时，需要依据水体的性质、PH值、温度等环境因素来确定设备的材质和耐蚀性能。

一般来说，水体较酸性或碱性的地区需要选择耐腐蚀性能较强的设备。

4. 设备的维护和保养设备的维护和保养也是选型时需要考虑到的紧要因素。

在选择设备时，需要依据设备的维护与保养难易程度来进行选择。

一般来说，易于维护和保养的设备更简单受到市场青睐。

5. 设备的价格和性价比设备的价格和性价比也是选型时需要考虑到的关键因素。

在选择设备时，需要考虑到设备的价格和性价比，以确保选择到的设备在性价比方面具有较高的竞争力。

一般来说，在相同规格、质量下，价格相对较低的设备相对更具有优势。

总之，潜水搅拌机选型需要注意多方面的因素，需要依据实在的情况进行综合分析。

在选择设备时，建议先进行市场调研，从而在浩繁的设备中选择到一款性价比较高、符合企业要求的设备。

以上便是关于潜水搅拌机选型中需要注意的一些事项，希望对您有所帮忙！。

机械搅拌机设计计算

机械搅拌机设计计算
1.设计要求
-搅拌机的容积大小
-搅拌机的转速
-搅拌机的功率需求
-搅拌机的结构和材料选择
2.容积大小计算
容积大小的计算是根据所需处理物料的量来确定的。

例如，如果需要混合500升的液体，那么搅拌机的容积应该大于或等于500升。

3.转速计算
转速的选择依赖于所需的混合程度和处理物料的性质。

通常情况下，较高的转速能够更好地实现混合，但是对于一些粘稠物料来说，较低的转速可能更为合适。

根据搅拌机的工作特性和物料性质，选择合适的转速。

4.功率需求计算
搅拌机的功率需要根据搅拌工作的性质来确定。

常见的方法是通过计算转矩和功率来确定所需的电机功率。

转矩的计算是通过考虑搅拌机所需要的最大转矩来确定的。

5.结构和材料选择
搅拌机的结构和材料选择是根据搅拌物料的特点和工作条件来确定的。

例如，对于一些食品或制药行业的应用，搅拌机通常会选择不锈钢等耐腐
蚀材料制作，以满足卫生要求。

6.动力传输系统设计
7.结构强度计算
搅拌机的结构强度计算是为了确保搅拌机在工作过程中不发生结构应
力过大、变形等问题。

针对不同的结构和材料，通过应力分析和材料力学
性质计算，确定搅拌机各个部件的尺寸和结构。

8.平衡性和稳定性计算
以上是关于机械搅拌机设计计算的一些基本内容，当然，具体的设计
计算还需根据具体的实际情况来确定。

设计者需要结合所处理的物料特性、工作环境要求、结构设计要求等方面的考虑进行计算和选择，以保证机械
搅拌机能够满足实际工作需要。

潜水搅拌机主要性能参数 (1)

潜水搅拌机（1）工作条件a.介质条件介质温度:0℃-30℃PH:6-9b.环境条件环境温度:一1.8～39.3℃池体尺寸共1座有效水深5.2m。

池体尺寸共6座有效水深5.5m。

（2）主要性能参数项目搅拌机介质混合液混合液安装位置调节池水解酸化池叶轮形式二片或三片式启动方式直接启动工作时间24小时连续并可间歇运行防护等级IP68绝缘等级F级电机每小时启动次数≥15次/小时（3）技术要求1）设备性能要求a.搅拌器制造商必须根据招标书中的数据，并充分考虑各反应池的池型、质浓度等条件对搅拌器做出选型。

并提供搅拌器选型推力配置表，搅拌器安装后应能根据需要调节角度。

b.提供的搅拌器必须具有足够大的推力。

每台潜水搅拌器应能在所安装池污水中工作，须能推动污水流动和充分搅拌、混合污水。

c.应能在电机全浸没条件下每日24小时连续运行、间歇运行和长期停止状态后恢复运行，潜水搅拌器在整个运行过程中须保持平稳，无故障运行时间至少为20，000小时。

2)设备结构要求搅拌器应可以被提升和放下，并且应该可以方便地卸下进行检查或服务，而无需人员进入池子或井中。

搅拌器应有一个滑动的导杆支架作为其整体的一部分。

搅拌器的整个重量应受力在一个支架上，该支架必须能够承受搅拌器造成的所有推力。

搅拌器及其附件和电缆，应能够连续浸没在最大深度为20米的水下而不会损失其水密性。

a.壳体搅拌器壳体的主要材质则应为不锈钢AISI304。

所有的螺母、螺钉和垫圈应为AISI304不锈钢或更好的材质。

b.电缆入口密封电缆入口应为定子室的一个组成部分。

电缆入口应有一个筒型弹性衬套，衬套侧面有垫圈及一个套圈，两者的设计应有精密的公差以配合电缆的外径和入口内径。

环氧树脂、硅或其它二级密封系统应不被接受。

c.电机电机的种类应为鼠笼式感应电动机额定工作电压为三相380VAC，额定工作频率为50HZ，在设备性能参数表要求的工况下，电机必须能输出足够的转距使水泵正常运行。

潜水搅拌机技术参数，不得不收藏！

潜水搅拌机技术参数，不得不收藏！一．型号及主要技术参数：名称额定功率叶轮直径叶轮转速安装位置（kW）（mm）（r/min）潜水搅拌机 1.5 260 960 贮泥池二．用途A、潜水搅拌器广泛适用于污水处理厂的工艺流程中推进搅拌含有悬浮物的污水、稀泥浆、工业过程液体等，创建水流，加强搅拌功能，防止污泥沉淀，是市政和工业污水处理工艺流程上的重要设备，分为混合搅拌和低速推流两大系列：混合搅拌系列搅拌器适用于市政和工业污水处理工艺流程中搅拌含有悬浮物的液体；推流器适用于市政和工业污水处理厂曝气池和厌氧池，其产生的低切向流的强力水流，用于池中水循环及硝化、脱氮和除磷阶段创建水流。

B、潜水搅拌器的性能特点：潜水搅拌器结构紧凑，操作维护简单，安装检修方便，使用寿命长；叶轮具有最佳的水力设计结构，工作效率高，后掠式叶片具有自洁功能，可防止杂物缠绕、堵塞；与曝气系统混合使用可使能耗大幅度降低，充氧量明显提高，有效防止沉淀；三．特点结构紧凑、安装方便、操作简单、易于维修、配套电机功率小、无噪音.四．适用范围潜水搅拌器在下列条件下应能正常连续24小时运行1）最高介质温度不超过40°C;2）介质的PH值在5—9之间;3）液体密度不超过1150kg/m3;4）长期24小时潜水连续运行，潜水深度一般不超过20m。

五．潜水搅拌器技术描述1.潜水推进器应有推进叶轮、潜水电机及安装导杆等组成。

推进器必须能够在水下推进污水流动。

2.每台搅拌机该在全浸没的条件下连续工作，在整个工作过程中，必须无震动地平稳运行。

3.承包人应根据招标文件及附图要求，经计算后选择合适的推进器，其叶轮直径、转速、搅拌功率、电机功率及搅拌流态图应附在投标文件内。

潜水推进器应保证反应池内底部流速不低于 0.3m/s。

4.推进器的无故障运行应不小于 10000h。

5.安装导杆能自由转动、升降，并可调整搅拌机仰角，提升和安装推进器无需将池子放空。

6.潜水推进器的供货范围包括导杆、起吊支架、潜水电缆、接线盒（IP65）等所有附件和不锈钢紧固件。

潜水搅拌机规格整理

材料名称规格单位潜水搅拌机 QJB5.5/8-640/3 功率5.5 台潜水搅拌机 QJB7.5/6-640/3 功率7.5 台潜水搅拌机 QJB11/6-790/3 功率11 台潜水搅拌机 QJB15/4-790/3 功率15 台潜水搅拌机 QJB4/12-620/3 功率4 台潜水搅拌机 QJB5/12-620/3 功率5 台潜水搅拌机 QJB7.5/12-620/3 功率7.5 台潜水搅拌机 QJB10/12-620/3 功率10 台潜水搅拌机 QJB3/2-1100/2 功率3 台潜水搅拌机 QJB1.5/6-1800/2 功率1.5 台潜水搅拌机 QJB1.5/4-2500/2 功率1.5 台潜水搅拌机 QJB3/6-1800/2 功率3 台潜水搅拌机 QJB4/4-2500/2 功率4 台潜水搅拌机 QJB5/4-2500/2 功率5 台潜水搅拌机 QJB5.5/8-640/3 功率5.5 台潜水搅拌机 QJB7.5/6-640/3 功率7.5 台潜水搅拌机 QJB11/6-790/3 功率11 台潜水搅拌机 QJB15/4-790/3 功率15 台潜水搅拌机 QJB4/12-620/3 功率4 台潜水搅拌机 QJB5/12-620/3 功率5 台潜水搅拌机 QJB7.5/12-620/3 功率7.5 台潜水搅拌机 QJB10/12-620/3 功率10 台潜水搅拌机 QJB3/2-1100/2 功率3 台潜水搅拌机 QJB1.5/6-1800/2 功率1.5 台潜水搅拌机 QJB1.5/4-2500/2 功率1.5 台潜水搅拌机 QJB3/6-1800/2 功率3 台潜水搅拌机 QJB4/4-2500/2 功率4 台潜水搅拌机 QJB5/4-2500/2 功率5 台潜水搅拌机 QJB2.2/8-320/3 功率2.2 台潜水搅拌机 QJB4/6-320/3 功率4 台潜水搅拌机 QJB1.5/8-400/3 功率1.5 台潜水搅拌机 QJB2.5/8-400/3 功率2.5 台潜水搅拌机 QJB0.85/8-260/3 功率0.85 台潜水搅拌机 QJB1.5/6-260/3 功率1.5 台潜水搅拌机 QJB2.2/8-320/3 功率2.2 台潜水搅拌机 QJB4/6-320/3 功率4 台潜水搅拌机 QJB1.5/8-400/3 功率1.5 台潜水搅拌机 QJB2.5/8-400/3 功率2.5 台潜水搅拌机 QJB0.85/8-260/3 功率0.85 台潜水搅拌机 QJB1.5/6-260/3 功率1.5 台。

搅拌器功率计算与模板

搅拌过程种类：溶解介质名称：水罐内介质：水/固体粘度：μ0.009Pa.s 密度：ρ1200.0kg/m3罐体直径D 1500mm罐体高度H 1200mm 挡板数量4挡板宽度W1/10D搅拌器选型搅拌器型式参考值涡轮式或浆式取值6片折叶开启涡轮θ＝45°计算搅拌功率N15.73kgf·m/s 0.154229KW全挡板双叶浆式θ＝45°45雷诺数Re 52000搅拌过程的控制因素1、剪切速度图2－19查功率准数Np1.32、循环量槽径D：浆径dj 参考值 1.6：1～3.2：1取值 2.5：10.4dj 600mm槽高H：槽径D 参考值1：2～2：1取值1：1浆宽b：浆径dj参考值1：5～1：8已知条件：取值1：80.125b75mmD1500mm dj 600mm 搅拌转速：n65rpmb 75mm θ45°槽内液体雷诺数：Re 52000Re 52000.00Rc 71.434(1-sin θ） 1.17R θ1060.34A 24.590.034B 1.08p 1.27无挡板平叶Np 0.41N 4.90kgf.m/s 无挡板折叶Np 0.27N 3.24kgf.m/s 全挡板平叶Np 1.29N 15.64kgf.m/s 全档板折叶Np0.55N 6.69kgf.m/s搅拌器选型与功率计算Bates算图法计算搅拌功率用永田进治公式计算53jp d n N N ⋅⋅⋅=ρ42)}/(14.1)5.0/(43.1{2)/(7)5.0/(5.2)/(41.110}185)6.0/(670){/(142D b D dj D b p B D dj D b A D dj D b ---+==+-+=---RcR )sin 1(410θθ-=.0.05kW 0.03kW 0.15kW 0.07kW。

潜水搅拌机选型计算

潜水搅拌机选型方法B1 搅拌型B1·1 根据图B1或表B1确定待搅拌介质的污泥校正系数。

B1·2根据图B2或表B2确定搅拌池的池型校正系数。

B1·3按每立方米清水所需耗功4．8 w，乘以污泥校正系数，再乘以池型校正系数，得出每立方米待混合搅拌介质所需耗功的实际值，再乘以待搅拌介质的体积，得出整池待混合搅拌介质所需的功率。

B2推流型B2·1 根据图B1或表B1确定待搅拌介质的污泥校正系数。

B2·2根据图B2或表B2确定搅拌池的池型校正系数。

B2·3根据搅拌介质初始流速y，通过图B3确定单位流量的耗功。

B2·4用搅拌介质初始流速y乘以叶轮旋转时所形成的截面积计算出搅拌机的流量。

B2·5用搅拌机的流量乘以单位流量的耗功，再乘以污泥校正系数和池型校正系数，即可得出整池介质所需的功率。

表B1 污泥校正系数表固体物含量一次污泥二次污泥水解污泥重度％ g／cm1.00 1.00 1.00 1.00 1.012.00 1.15 1.00 1.00 1.023.00 1.50 1.15 1.00 1.034.00 2.00 1.50 1.20 1.045.00 2.60 1.90 1.50 1.056.00 3.60 2.40 1.90 1.067.00 5.50 3.40 2.40 1.078.00 9.00 4.80 3.30 1.089.00 6.80 4.70 1.09l0.00 10.00 6.40 1.1011.00 8.40 1.11表B2池型校正系数表深度／直径池型系数深度／直径池型系数0.10 1.40 0.85 1.050.15 1.3l 0.90 1.080.20 1.25 0.95 1.110.25 1.19 1.00 L150.30 1.14 1.05 1.190.35 1.10 1.10 1.250.40 1.08 1.15 1.320.45 1.05 1.20 1.400.50 1.04 1.25 1.480.55 1.02 1.30 1.580.60 1.01 1.35 1.680.65 1.00 1.40 1.780.70 1.00 1.45 1.890.75 1.01 1.50 2.000.80 1.03注：矩形池，表中直径取池宽。

潜水搅拌机技术参数

潜水搅拌机（冲压式不锈钢）
发表时间：2011-3-26 文字〖大中小〗阅读次数：894 [关闭窗口]
潜水搅拌机作为水处理工艺中的关键设备，在水处理工艺流程中，可满足生化过程中固液二相和固液气三相得均质、流动的工艺要求。

他又潜水电机、叶轮和安装系统等部分组成，根据传动方式的不同，潜水搅拌机可分为：混合搅拌机和低速推流两大系列。

混合搅拌系列产品常选用多级电机，采用直连式结构，它与传统相比，具有结构紧凑。

耗能低，效率高，便于维护保养。

叶轮制造进度高、推力大。

该系列产品适用于需要固液搅拌、混合的场合。

应用范围
潜水搅拌机主要应用在市政和工业污水处理过程中的混合、搅拌和环流，也可用于景观水环境的养护，通过叶轮旋转运动达到创建水流的作用，改善水体质量，增加谁用含氧量，有效。

搅拌器设计计算

搅拌器设计计算（作者：纪学鑫）一、设计数据：1、混合池实际体积V=1.15m ×1.15m ×6.5m ≈8.60m ³∴设混合池有效容积V=8m ³2、混合池流量Q=0.035m ³/s3、混合时间t=10s4、混合池横截面尺寸1.15m × 1.15m ，当量直径D=πω4L =π15.115.14⨯⨯=1.30m 5、混合池液面高度H =24πD V =m ..π036301842≈⨯⨯ ∴混合池高度H ＇=6.03m+（0.3～0.5）m=6.33～6.53 (m);取6.5m6、挡板结构及安装尺寸()m 54.0036.0m 241361～）（～≈⎪⎭⎫ ⎝⎛D ；数值根据《给水排水设计手册》表4-28查得，以下均已此手册作为查询依据。

7、取平均水温时，水的粘度值()s a ⋅P μ=1.14×10-3s a ⋅P取水的密度3/kg 1000m =ρ8、搅拌强度1）搅拌速度梯度G ，一般取500～1000s -1。

混合功率估算：N Q =K e Q(kw)K e --单位流量需要的功率，K e 一般=4.3～173/s kw m ⋅∴混合功率估算：3/s kw 17~3.4m N Q ⋅=1-3-3e e )30.1365~65.686(s8s a 1014.1m /s kw 17~3.41000t 1000t 1000s P K Q Q K G ≈⨯⋅⨯⋅===⇒）（μμ 取搅拌速度梯度1-s 740=G2）体积循环次数'Z搅拌器排液量'Q ，213.08.008.1385.0)/(333'=⨯⨯==s m nd k Q q折叶桨式，片，245=︒=Z θ，流动准数385.0k q 取，见表4-27查取；---n 搅拌器转速）（s /r ；d 搅拌器直径（m) 转速d 60n πν=；---线速度v ，直径d ，根据表4-30查取。

搅拌器的选型

第三节搅拌器的选型（一）搅拌器选型桨径与罐内径之比叫桨径罐径比/d D,涡轮式叶轮的/d D一般为0.25~0.5，涡轮式为快速型，快速型搅拌器一般在 1.3H D>时设置多层搅拌器，且相邻搅拌器间距不小于叶轮直径d。

适应的最高黏度为50Pa s∙左右。

搅拌器在圆形罐中心直立安装时，涡轮式下层叶轮离罐底面的高度C 一般为桨径的1~1.5倍。

如果为了防止底部有沉降，也可将叶轮放置低些，如离底高度/10=.最上层叶轮高度离液面至少要有1.5d的深C D度。

符号说明b——键槽的宽度B——搅拌器桨叶的宽度d——轮毂内经d——搅拌器桨叶连接螺栓孔径d——搅拌器紧定螺钉孔径1d——轮毂外径2D——搅拌器直径JD——搅拌器圆盘的直径1G——搅拌器参考质量h——轮毂高度1h——圆盘到轮毂底部的高度2L ——搅拌器叶片的长度R ——弧叶圆盘涡轮搅拌器叶片的弧半径M ——搅拌器许用扭矩()N m ∙t ——轮毂内经与键槽深度之和 δ——搅拌器桨叶的厚度1δ——搅拌器圆盘的厚度工艺给定搅拌器为六弯叶圆盘涡轮搅拌器，其后掠角为45o α=，圆盘涡轮搅拌器的通用尺寸为桨径j d :桨长l :桨宽20:5:4b =，圆盘直径一般取桨径的23，弯叶的圆弧半径可取桨径的38。

查HG-T 3796.1~12-2005,选取搅拌器参数如下表由前面的计算可知液层深度 2.45H m =，而1.3210i D m m=，故1.3i H D >，则设置两层搅拌器。

为防止底部有沉淀，将底层叶轮放置低些，离底层高度为425mm ，上层叶轮高度离液面2J D 的深度，即1025mm 。

则两个搅拌器间距为1000mm ，该值大于也轮直径，故符合要求。

（二）搅拌附件 ①挡板挡板一般是指长条形的竖向固定在罐底上板，主要是在湍流状态时，为了消除罐中央的“圆柱状回转区”而增设的。

罐内径为1700mm ，选择4块竖式挡板，且沿罐壁周围均匀分布地直立安装。

潜水推流式搅拌机编制说明

本因素，在材质、热处置工艺、加工工艺的缺点，致使国产潜水推流式搅拌机常常显现减速
部件损坏、浆叶折断、轴承损坏、泄漏等问题，利用寿命大多数在0.5～1年左右。
目前，国内已有少数生产厂家通过深切的研究，制造性地发明出性价比较高的潜水推流
式搅拌机，通过在假设干家污水处置厂应用证明寿命、性能、价钱均优于入口设备。
求，尽管略微提高了产品的材料或加工制造本钱，可是产品传递效率大大提高，利用寿命也
延长很多，为用户节约了运行本钱。
3
5.4.3浆叶
浆叶是潜水推流式搅拌机的核心水力部件，其形状和结构直接阻碍产品的工作效率和能
耗。
现市场上浆叶形状多为月牙、镰刀型，结尾全然不具有作用于水的功能，一样规格的浆
叶，结尾后掠角处线速度最大，也是对水体的搅拌、推流起主导作用的部位，因此浆叶结尾
益回报，实现厂商和用户的共赢。因此，本标准在经济方面一样具有可行性。
7本标准与现行相关法律、法规、规章、标准，专门强制性标准的和谐性
本标准符合国家现行法律、法规、规章和强制性国家标准的要求，本标准有助于《中华
人民ቤተ መጻሕፍቲ ባይዱ和国环境爱惜法》等相关法律、法规、规章和强制性国家标准的实施。
8贯彻国家标准的建议
本标准为第一次制定，目前国内外均无高性能的标准可供参考，建议国家标准化主管部门
进行综合标准，使制造单位在设计、生产、制造时有靠得住性标准指导，从而提高产品质量质，
增进环保水处置行业中潜水推流式搅拌机产业的健康进展。
3标准编制原那么
本标准的编制具有标准性和系统性，遵守国家公布的环境爱惜法律法规及相关规定；坚
持统一、简化、选优、和谐的原那么，响应国家节能、减排、降耗、增效的产业政策，正确引
情形，研究国家、各部委及地址环境法律法规文件和标准文献
