软开关半桥DC_DC变换器的PWM控制策略分析_盖国权

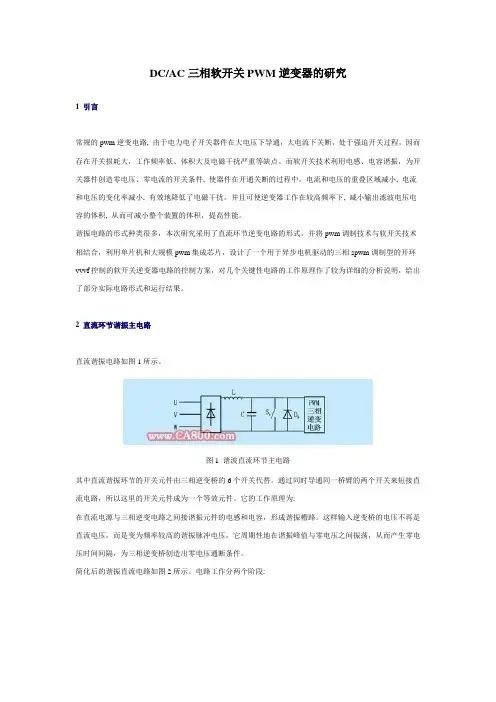

DCAC三相软开关PWM逆变器的研究
DC/AC三相软开关PWM逆变器的研究1 引言常规的pwm逆变电路, 由于电力电子开关器件在大电压下导通,大电流下关断,处于强迫开关过程,因而存在开关损耗大,工作频率低、体积大及电磁干扰严重等缺点。
而软开关技术利用电感、电容谐振,为开关器件创造零电压、零电流的开关条件, 使器件在开通关断的过程中,电流和电压的重叠区域减小, 电流和电压的变化率减小, 有效地降低了电磁干扰,并且可使逆变器工作在较高频率下, 减小输出滤波电压电容的体积, 从而可减小整个装置的体积,提高性能。
谐振电路的形式种类很多,本次研究采用了直流环节逆变电路的形式。
并将pwm调制技术与软开关技术相结合,利用单片机和大规模pwm集成芯片,设计了一个用于异步电机驱动的三相spwm调制型的开环vvvf控制的软开关逆变器电路的控制方案,对几个关键性电路的工作原理作了较为详细的分析说明,给出了部分实际电路形式和运行结果。
2 直流环节谐振主电路直流谐振电路如图1所示。
图1 谐波直流环节主电路其中直流谐振环节的开关元件由三相逆变桥的6个开关代替。
通过同时导通同一桥臂的两个开关来短接直流电路,所以这里的开关元件成为一个等效元件。
它的工作原理为:在直流电源与三相逆变电路之间接谐振元件的电感和电容,形成谐振槽路。
这样输入逆变桥的电压不再是直流电压,而是变为频率较高的谐振脉冲电压,它周期性地在谐振峰值与零电压之间振荡,从而产生零电压时间间隔,为三相逆变桥创造出零电压通断条件。
简化后的谐振直流电路如图2所示。
电路工作分两个阶段:图2 rdcli等效电路模型第一阶段:开关sr接通,电容两端电压为零,直流电源对电感进行预充电,近似的按线性规律增加。
结束时,其中为保证谐振正常进行的阈值电流,这段时间为。
第二阶段:开关sr断开,电容两端电压开始增加,电路进行谐振。
当电容电压再次过零点时,一个谐振周期结束。
开关sr再次接通,进入下一个周期。
通过分析可得出谐振电流电压方程为:式中,这种电路的主要特性是:拓扑结构简单,控制策略相对来说容易实现;但谐振峰值电压较高,是直流侧供电压的两倍,逆变桥中的开关器件需承受2~3倍的直流母线供电电压。
PWM型DCDC开关变换器研究综述
PWM型DCDC开关变换器研究综述PWM型DC-DC开关变换器通过开关元件的不断开启和关闭实现电能的转换,使得输入电压或电流在输出端产生与输入端不同的电压或电流。
PWM型DC-DC开关变换器的工作原理是利用开关元件将直流电源的电能转换为脉冲形式的电能,然后通过滤波电容和电感等元件进行滤波,最终获得稳定的输出电压或电流。
1.基本拓扑结构:PWM型DC-DC开关变换器有多种不同的拓扑结构,包括升压、降压、升降压和反激等。
研究人员通过对各种拓扑结构的比较与分析,选择最适合特定应用场景的拓扑结构。
2.控制策略:PWM型DC-DC开关变换器的控制策略是保证输出电压或电流稳定的关键。
常见的控制策略包括电流环控制、电压环控制、电压-电流双环控制等。
研究人员通过优化控制策略,提高开关变换器的性能指标,如响应时间、稳态误差和抗干扰能力等。
3.开关元件选型:开关元件的选型对PWM型DC-DC开关变换器的性能具有重要影响。
研究人员通过研究不同类型的开关元件(如MOSFET、IGBT等)的特性和参数,选择最适合特定应用场景的开关元件,并提出相关的控制策略和保护机制。
PWM型DC-DC开关变换器在各个领域中都有广泛的应用。
例如,PWM 型DC-DC开关变换器被应用于电动汽车以提供适宜的电源电压和电流;在太阳能光伏电池系统中,PWM型DC-DC开关变换器被用来调节光伏阵列的输出电压与负载匹配;此外,PWM型DC-DC开关变换器还被用于电力供应系统、通信设备、工业自动化等领域。
综上所述,PWM型DC-DC开关变换器是一种重要的电力转换设备,在不同领域中有广泛的应用。
对PWM型DC-DC开关变换器的研究包括基本拓扑结构、控制策略、开关元件选型和功率损耗分析等方面,通过优化这些关键技术,可以提高开关变换器的性能指标,满足各种应用需求。
PWMDCDC全桥变换器的软开关技术
ZVS PWM DC/DC全桥变换器
ZVS PWM DC/DC全桥变换器
ZVS PWM DC/DC全桥变换器
ZVS PWM DC/DC全桥变换器
移相控制ZVS PWM DC/DC全桥变换器的 工作原理
移相控制ZVS PWM DC/DC全桥变换器的 工作原理
移相控制ZVS PWM DC/DC全桥变换器的 工作原理
u t t
u i 0 P 0
u
i t t
u i 0 P 0
i
a)软开关的开通过程
b)软开关的关断过程
图6-2 软开关的开关过程
DC/DC全桥变换器
DC/DC全桥变换器由全桥逆变器和输出整流滤波 电路构成:
DC/DC全桥变换器--全桥逆变器及其控制
Q1~Q4,D1~D4 Tr K=N1/N2
控制方式: 双极性 有限双极性 移相控制方式
关断时间错开切换放式—滞后桥臂的软开关实现
PWM DC/DC全桥变换器软开关的实现原则
PWM DC/DC全桥变换器的两类软开关方式
小结
ZVS PWM DC/DC全桥变换器
• 前面讨论了滞后桥臂的零电压关断,即电容的存在可以实现零电 压关断,现在关心的是开关管开通的情况. • 下面先讨断切换方式
Q1,Q4关断,原边电流给C 1和C4充电,同时C2和C3 放电,限制Q1,Q4的电压 上升率,实现软关断。 当C1和C4电压上升到Vin 时,C2和C3电压下降到零 .此时D2,D3导通,为Q2, Q3提供零电压开通的条 件。 但是此时如果开通Q2和Q 3,在AB两点 出现的就 是占空比为1的交流方波 电压
PWM DC/DC全桥变换器的控制策略族
PWM DC/DC全桥变换器的控制策略族

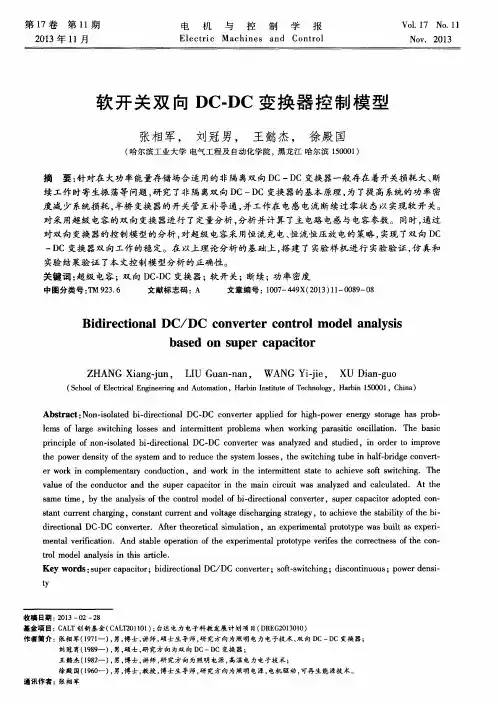

软开关双向DC-DC变换器控制模型
第1 1 期
电 机 与 控 制 学 报
El e ct r i C Ma c hi nes a nd Co nt r ol
V0 1 . 1 7 No . 1 1 NO V. 2 01 3
2 0 1 3年 1 1 月
软 开 关 双 向 DC- DC 变 换 器 控 制 模 型
Bi d i r e c t i o n a l DC/ DC c o n v e r t e r c o n t r o l mo d e l a n a l y s i s
ba s e d o n s u p e r c a p a c i t o r
Z HA N G X i a n g - j u n , L I U G u a n — n a n , WA N G Y i - j i e , X U D i a n — g u o
—
D C变换 器 双 向工作 的稳 定 。在 以上理 论分析 的基础 上 , 搭 建 了实验 样机 进 行 实验 验 证 , 仿 真 和
实验 结果验 证 了本 文控制 模 型分析 的 正确性 。
关键 词 : 超级 电容 ;双 向 D C — D C变换 器 ;软 开关 ;断续 ;功率 密度
中 图分 类 号 : T M9 2 3 . 6 文 献标 志 码 : A 文章编号 : 1 0 0 7 - 4 4 9 X( 2 0 1 3 ) 1 1 —0 0 8 9 - 0 8
l e ms o f l a r g e s wi t c h i n g l o s s e s a nd i n t e r mi t t e n t p r o b l e ms wh e n wo r k i n g p a r a s i t i c o s c i l l a t i o n. Th e b a s i c p in r c i p l e o f n o n — i s o l a t e d b i - d i r e c t i o n a l DC— DC c o n v e r t e r wa s a n a l y z e d a n d s t u d i e d,i n o r d e r t o i mp r o v e t h e p o we r d e n s i t y o f t h e s y s t e m a n d t o r e d u c e t h e s y s t e m l o s s e s ,t h e s wi t c h i n g t u b e i n h a l f - b id r g e c o n v e t— r

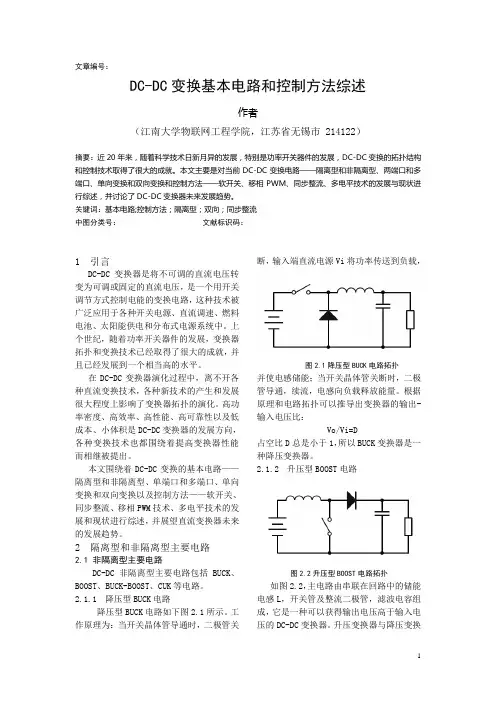

DC-DC变换基本电路和控制方法综述
文章编号:DC-DC变换基本电路和控制方法综述作者(江南大学物联网工程学院,江苏省无锡市 214122)摘要:近20年来,随着科学技术日新月异的发展,特别是功率开关器件的发展,DC-DC变换的拓扑结构和控制技术取得了很大的成就。
本文主要是对当前DC-DC变换电路——隔离型和非隔离型、两端口和多端口、单向变换和双向变换和控制方法——软开关、移相PWM、同步整流、多电平技术的发展与现状进行综述,并讨论了DC-DC变换器未来发展趋势。
关键词:基本电路;控制方法;隔离型;双向;同步整流中图分类号:文献标识码:1引言DC-DC变换器是将不可调的直流电压转变为可调或固定的直流电压,是一个用开关调节方式控制电能的变换电路,这种技术被广泛应用于各种开关电源、直流调速、燃料电池、太阳能供电和分布式电源系统中。
上个世纪,随着功率开关器件的发展,变换器拓扑和变换技术已经取得了很大的成就,并且已经发展到一个相当高的水平。
在DC-DC变换器演化过程中,离不开各种直流变换技术,各种新技术的产生和发展很大程度上影响了变换器拓扑的演化。
高功率密度、高效率、高性能、高可靠性以及低成本、小体积是DC-DC变换器的发展方向,各种变换技术也都围绕着提高变换器性能而相继被提出。
本文围绕着DC-DC变换的基本电路——隔离型和非隔离型、单端口和多端口、单向变换和双向变换以及控制方法——软开关、同步整流、移相PWM技术、多电平技术的发展和现状进行综述,并展望直流变换器未来的发展趋势。
2隔离型和非隔离型主要电路2.1非隔离型主要电路DC-DC非隔离型主要电路包括BUCK、BOOST、BUCK-BOOST、CUK等电路。
2.1.1降压型BUCK电路降压型BUCK电路如下图2.1所示。
工作原理为:当开关晶体管导通时,二极管关断,输入端直流电源Vi将功率传送到负载,图2.1降压型BUCK电路拓扑并使电感储能;当开关晶体管关断时,二极管导通,续流,电感向负载释放能量。
电流模式控制移相全桥零电压软开关(ZVS)DC-DC功率变换器
引言随着计算机与通信技术的飞速发展,作为配套设备的开关电源也获得了长足进步,并随着新器件、新理论、新电磁材料和变换技术以及各种辅助设计分析软件的不断问世,开关电源的性能不断提高。
本文介绍一种新型的高频DC/DC开关变换器,并成功地应用在军用充电机上。
DC/DC变换器主电路改进型移相全桥ZVS DC/DC变换器主电路结构和各点波形对照如图1、图2所示。
由于电路工作状态在一个周期内可以分为两个完全一样的过程,所以以下仅仅分析半个周期的情况,而这半个周期又可分为以下三种开关模态。
● 开关模态1,t0<t<t1,其中t1=DT s/2此时Q1和Q4同时导通,变压器副边电感L1和整流管D S2导通,原边能量向负载端传递。
此模态的等效电路见图3。
其中,a为变压器变比,V in是直流母线电压,I1和I2分别是电感L1和L2电流(L1=L2=LS),此时有等式(1)成立。
(1)(2)I p(t)=aI1(t)(3)当Q4关断时该模态过程结束。
● 开关模态2,t1<t<t2,其中t2≤T s/2在t1时刻关断Q4,此时副边电感L1中储存的能量给Q4电容(或并联电容)充电,同时将Q3两端电容电荷放掉。
为了实现软开关,Q4关断和Q3开通之间至少要存在一死区时间Δt1,使得在Q3开通前D3首先导通,且有下式成立。
I p1Δt1=2C eff V in(4)其中C eff是开关管漏源两端等效电容,I P1为t1时刻变压器原边流过电流。
当D3导通后,变压器副边两个二极管D S1和D S2同时导通,电路工作在续流状态。
此时等效电路如图4所示。
此时有如下电路方程成立。
(5)(6)(7)(8)r t=r mosfet+r xfmr (9)其中D为脉冲占空比,f S为电路工作频率,L’ik为主边变压器漏感(或与外接电感的串联值),rt是变压器原边等效电阻,τ是原边等效电流衰减时间常数,Vfp是反并联二极管导通压降。
六种基本DCDC变换器拓扑结构总结
六种基本DC/DC变换器拓扑,依次为buck,boost,buck-boost,cuk,zeta,sepic变换器半桥变换器也是双端变换器,以上是两种拓扑。
半桥开关管电压应力为输入电压.而且由于另外一个桥臂上的电容,具有抗偏磁能力,但是对于上面一种拓扑,通常还会加隔直电容来提高抗偏磁能力.但是如果采用峰值电流控制,要注意一个问题,就是有可能会导致电容安秒不平衡的问题.要需要其他方法来解决。
半桥变换器可以通过不对称控制来实现ZVS,也就是两个管子交替导通,一个占空比为D,另外一个就为1-D.就是所谓的不对称半桥,通常采用下面一种拓扑.对于不对称半桥可以采用峰值电流控制。
正激变换器绕组复位正激变换器LCD复位正激变换器RCD复位正激变换器有源钳位正激变换器双管正激吸收双正激有源钳位双正激原边钳位双正激软开关双正激推挽变换器无损吸收推挽变换器推挽变换器:推挽变换器是双端变换器.其实是两个正激变换器通过变压器耦合而来,基本推挽变换器好处是驱动不需隔离,变压器双端磁化,只要两个开关管.但是,变压器绕组利用率低,开关管电压应力为输入两倍,所以一般只适合低压输入的场合.而且有个问题就是会出现偏磁,所以要采用电流型控制等方法来避免.如果将两个双管正激同样耦合,可以构成四开关管的推挽变换器,也就是所谓的双双管正激.其管子电压应力下降为输入电压.其他等同.推挽正激是最近出现的一种新拓扑,通过一个电容来解决变换器漏感尖峰,偏磁等问题.在VRM中有应用.半桥变换器也是双端变换器,以上是两种拓扑.半桥开关管电压应力为输入电压.而且由于另外一个桥臂上的电容,具有抗偏磁能力,但是对于上面一种拓扑,通常还会加隔直电容来提高抗偏磁能力.但是如果采用峰值电流控制,要注意一个问题,就是有可能会导致电容安秒不平衡的问题.要需要其他方法来解决.半桥变换器可以通过不对称控制来实现ZVS,也就是两个管子交替导通,一个占空比为D,另外一个就为1-D.就是所谓的不对称半桥,通常采用下面一种拓扑.对于不对称半桥可以采用峰值电流控制.全桥变换器全桥变换器在大功率场合是最常用了,特别是移项ZVS和ZVZCS 接下去,会收集一些三电平变换器贴出来,在以后就给出boost族的隔离变换器....反激变换器.....正反激变换器......APFC.....PPFC.... 单级PFC.....谐振变换器等.....三电平变换器(three level converter)选了看起来比较舒服的两个拓扑,这些三电平是半桥演化而来,同样可以演化出多电平变换器,合适高压输入场合.而且可以通过全桥的移相控制方式实现软开关.。
软开关
电源技术概述直流变换器分类非隔离:Buck 、Boost 、Buck/Boost 、Cuk 、Zeta 、Sepic隔离: 单管正激Forward 、单管反激Flyback 、双管正激、双管反激、推挽、半桥、全桥 通常变压器隔离在功率开关管电压和电流定额相同时,变换器的输出功串通常与所用开关管的数量 成正比,故四管变换器的输出功率最大,而单管变换器的输出功率最小。
硬开关:承受电流、电压的情况下接通或断开电路。
开关损耗,频率越高损耗越大。
软开关:开关管开通或关断过程中,电压为零或电流为零。
硬开关Buck电流连续输出:D V V in O ⨯=脉动:28)1(V s f f Of C L V D -=∆(理论)、ESR )1(V ∙-=∆sf Of L V D (电容损耗、等效串联电阻ESR )Q 、D 承受电压VinBoost电流连续 输出:D-11V V in O ⨯= 脉动:sf Of C D I V =∆ Q 、D 承受电压VoBuck/Boost连续输出:D DV in -∙=1V O Q 、D 承受电压:DO V脉动:sf O f C D I V =∆Cuk连续输出:D D V in -∙=1V OQ 、D 承受电压:O in V +VZeta输出:D D V in -∙=1V OQ 、D 承受电压:O in V +V脉动:28)1(V s f f Of C L V D -=∆Sepic输出:D D V in -∙=1V O Q 、D 承受电压:DOV正激磁复位方法:输入端接复位绕组、RCD 复位、LCD 复位、有源箝位W3复位绕组输出:12D V W W V in O ∙∙= in D V W W ∙=122V in D V W W ∙=321V in D V W W ∙+=1313W V 复位条件:311max D W W W +=反激铁芯必须有气隙,保证铁芯不饱和。
由于电路简洁,所用元器件少,适合于多输出场合使用。
LLC谐振变换器PWM控制策略和同步整流技术的研究
LLC谐振变换器PWM控制策略和同步整流技术的研究一、概述随着电力电子技术的快速发展,高效率、高功率密度的电源变换器在各个领域的应用越来越广泛。
LLC谐振变换器作为一种高效、高功率密度的电源变换器,其在实际应用中受到了广泛关注。
LLC谐振变换器的控制策略和整流技术对其性能有着重要影响。
研究LLC谐振变换器的PWM控制策略和同步整流技术对于提高电源变换器的效率和稳定性具有重要意义。
PWM(脉冲宽度调制)控制策略是LLC谐振变换器中的一种重要控制方式。
通过调节PWM信号的占空比,可以有效地控制LLC谐振变换器的输出电压和电流,从而实现对其性能的精确控制。
同时,PWM 控制策略还可以提高LLC谐振变换器的动态响应能力,使其能够快速适应负载变化。
同步整流技术是一种提高整流效率的有效方法。
传统的整流电路通常采用二极管作为整流元件,但由于二极管的导通压降较大,会导致整流效率较低。
而同步整流技术则采用MOSFET等低导通压降的开关器件代替二极管,从而大大降低了整流损耗,提高了整流效率。
本文旨在研究LLC谐振变换器的PWM控制策略和同步整流技术,通过理论分析和实验验证,探索出更为高效、稳定的控制方法和整流技术,为LLC谐振变换器的实际应用提供理论支持和实验依据。
同时,本文的研究结果也可以为其他类型的电源变换器的控制策略和整流技术的研究提供参考和借鉴。
1. LLC谐振变换器的概述LLC谐振变换器是一种高效、高功率密度的电力转换装置,近年来在电力电子领域得到了广泛的研究和应用。
作为一种谐振变换器,LLC以其独特的拓扑结构和控制方式,实现了在宽负载范围内的高效、稳定运行。
其基本原理基于谐振原理进行电压和电流的变换,主要由初级电感(L)、谐振电感(Lr)和谐振电容(Cr)组成,形成一个LLC谐振网络。
在正常工作过程中,该谐振网络会在特定的频率下发生谐振,实现输入电压到输出电压的转换。
LLC谐振变换器的特点之一是能够实现开关管的零电压开关(ZVS)和零电流开关(ZCS),从而有效减小开关损耗,提高变换器的效率。
L6599控制的半桥LLC谐振变换器设计与实现
先 简要 介 绍 了半 桥 LLC谐 振 变换 器 的 工 作 原 理 和优 点 ,然后 计 算 了主 电路 和 控 制 电路 的 主要 参 数 。并根 据 参 数 计 算
结 果 选 择 电力 电子 元 器件 ,最 后 研 制 并 完善 了 实验 样 机 。 样机 实现 了 变压 器 漏 感 充 当谐 振 电 感 与 变 压 器 励 磁 电感 和
Abstract:LLC resonant converter is very suitable for hi【gh eficiency and high power density,becomes a typical representative of new resonant converters.The article briefly introduces the working pr inciple a n d advantages of half br idge LLC resonant converter firstly,then calculates main parameters for the main circuit and control cir cuit,according to the parameters chooses power electronic components,f ina lly develops and per fects a prototype.Th e prototype realizes the leakage inductance of the tra n sformer acts as resonant inductan ce,which resonates with transfor m er magnetic inductance and resonant capacitance.T h e main switching tubes realize ZVS.Th e control circuit realizes one switching tube can bootstrap dr ive.T h e results pmve the validity and feasibility of the article.Th e article lays a theoretical and experimenta l basis for follow-up study. Key words:power electronics;converter;DC/DC;half br idge;resonance;sof t switch
一种新颖的软开关双向DCDC变换器
一种新颖的软开关双向DCDC变换器一、背景技术DCDC变换器是一种将直流电压转换为另一个直流电压的电力电子装置。
传统的DCDC变换器采用硬开关技术,即开关在导通和关断时都会产生较大的损耗和噪声。
这不仅降低了变换器的效率,还会产生电磁干扰,影响周边设备的正常运行。
为了解决这些问题,软开关技术被引入到DCDC变换器中。
软开关技术通过控制开关的导通和关断时间,降低开关损耗和噪声,从而提高变换器的效率并减少对周边设备的影响。
本文所介绍的软开关双向DCDC变换器正是基于这一技术发展而来的。
二、新型软开关双向变换器介绍该双向DCDC变换器的基本工作原理,包括其如何实现能量在两个方向上的转换。
详细描述其独特的软开关技术,以及这种技术如何减少开关损耗,提高效率。
描述该新型变换器的电路拓扑结构,包括主要的电力元件如开关器件、电感、电容等的连接方式。
解释电路设计如何实现软开关操作,以及电路的灵活性和可扩展性。
阐述该双向变换器的控制策略,包括如何精确控制开关动作以实现软开关条件,以及如何管理能量流向,确保能量转换的高效和稳定。
对比传统硬开关变换器和新型软开关双向变换器的性能,包括效率、功率密度、热管理等方面的优势。
强调新型变换器在特定应用场景下的性能提升。
如果可能,提供实验数据或仿真结果来验证新型软开关双向变换器的性能。
展示其在实际应用中的潜力和效果,以及与传统技术的对比。
探讨该新型变换器在不同领域的应用前景,如电动汽车、可再生能源系统、电力电子设备等。
讨论其如何满足未来能源管理和存储的需求。
三、性能优势与传统的硬开关DCDC变换器相比,这种新颖的软开关双向DCDC 变换器具有多项性能优势:高效率:由于采用了软开关技术,开关损耗大幅降低,整个变换器的效率得到了显著提高。
低噪声:由于辅助开关实现了软开关功能,开关过程中产生的噪声大幅减少,从而降低了对周边设备的影响。
稳定性好:由于采用了双向输电技术,该变换器可以在不同的输入和输出条件下保持稳定的输出,使其在许多电力电子设备中具有广泛的应用前景。
DCDC控制器的PWM控制策略
•PWM 控制策略文章根据控制型软开关半桥DC/DC变换器的定义,总结和归纳了4种控制型软开关半桥DC/DC变换器的PWM 控制策略和缓冲型软开关半桥DC/DC变换器对称PWM 控制策略。
对上述PWM 控制策略进行了深入分析和综合比较,为选择具体应用场合提供了依据。
0 引言半桥DC/DC变换器结构简单,控制方便,非常适用于中小功率场合。
硬开关变换器高频时开关损耗很大,严重影响其效率。
软开关技术可降低开关损耗和线路的EMI,提高效率和功率密度,提高开关频率从而减小变换器体积和重量。
传统半桥变换器有两种控制方法,一种是对称控制,一种是不对称互补控制。
本文主要分析实现半桥DC/DC变换器软开关的PWM控制策略。
1 控制型软开关PWM 控制策略控制型软开关半桥DC/DC变换器不增加主电路元器件(可增加电感电容元件以实现软开关条件),通过合理设计控制电路来实现软开关。
图1给出4种控制型软开关半桥DC/DC变换器的PWM 控制策略。
图1 控制型软开关PWM 控制策略1.1 不对称互补脉冲PWM 控制开关管的控制脉冲不对称互补,采用此控制策略的传统不对称半桥变换器已广泛应用于中小功率场合。
其原边开关管实现ZVS的方式有2种:负载电流ZVS方式和励磁电流ZVS方式[1].其优点是:两个开关管都可实现ZVS;一些可改善移相全桥变换器滞后臂软开关条件的措施也可用于不对称半桥变换器;不存在硬开关中的震荡问题;与移相全桥变换器相比,无循环能量。
其缺点是:开关管电压应力和开关管软开关条件不一致,上管较难实现软开关;整流管电压应力不一致,且随占空比变化,一些应用场合一个整流管电压很高,器件较难选择;轻载时会失去软开关条件;变压器直流偏磁,负载越重占空比越小,偏磁越严重;非常不适用于宽输入或宽输出电压的应用场合。
1.2 移相脉冲PWM 控制采用此控制策略的半桥也称为双有源半桥[2,3]。
此控制策略与传统的移相全桥拓扑类似,区别在于移相的两个桥臂分布在变压器的原副边。
基于电流源型半桥拓扑的双向直流变换器技术研究
南京航空航天大学硕士学位论文基于电流源型半桥拓扑的双向直流变换器技术研究姓名:肖华锋申请学位级别:硕士专业:电力电子与电力传动指导教师:谢少军20070201南京航空航天大学硕士学位论文摘 要本文研究适合于飞机高压直流电源系统用的28V/270V软开关双向DC-DC变换器技术。
在总结国内外双向DC-DC变换器研究的基础上指出目前的技术无法满足飞机270V高压直流供电系统用双向DC-DC变换器的要求,需要寻找新的电路拓扑、软开关技术和控制策略。
论文首先进行了基于电流源型半桥拓扑的双向DC-DC变换器可行性研究,通过合理设计电感值使电流始终工作在有正有负的状态,可以实现所有开关管的零电压开通(ZVS)。
提出了一端稳压一端稳流控制策略,可以实现双向DC-DC变换器能量流动方向的自由切换,具有优良的稳态和动态特性。
通过在电流源型半桥变换器的变压器副边加入有源谐振支路可以实现主开关管的零电流关断(ZCS)和脉冲宽度调制(PWM)控制。
对电流源型半桥变换器的主开关采用不对称控制同样可以实现主开关管的ZCS关断和PWM控制。
主功率器件采用逆阻型IGBT是一种新的尝试,可以消除普通IGBT反并二极管的反向恢复问题,并有效抑制谐振电流峰值。
在电流源型半桥变换器的变压器原边加入有源钳位支路可以钳位开关管的关断电压尖峰,并可以实现所有开关管ZVS开通,同时也为主开关管占空比小于0.5时提供了电流流通通路。
论文最后提出一种新型双向DC-DC变换器。
主电路拓扑为电流源型半桥-电压源型半桥的完全对偶对称的组合拓扑。
提出对两个半桥产生的电压相位进行相移控制和对电流源型半桥开关管实行PWM控制的组合式控制策略,可以实现所有开关管的ZVS,并且能保持在电池电压波动时变压器两端电压匹配。
对相移角φ和占空比d的解耦控制简化了控制电路。
成功研制了1.5kW、28V/270V、100kHz双向DC-DC 变换器样机,样机最高效率达到96.9%,最低效率超过89.5%。
半桥式双向DC-DC变换器的优化控制研究
半桥式双向DC-DC变换器的优化控制研究宋华江【期刊名称】《《电子设计工程》》【年(卷),期】2019(027)024【总页数】5页(P57-60,65)【关键词】半桥双向DC-DC变换器; 升-降压一体; 反向电流【作者】宋华江【作者单位】青岛大学电气工程学院山东青岛266071【正文语种】中文【中图分类】TN7双向DC/DC变换器能够实现能量的双向流动,被广泛应用于直流不停电系统、航空电源系统、太阳能供电系统、舰载电源等场合[1]。
半桥式双向DCDC变换器所用的开关元件和二极管电压、电流应力较小,并且只需一个电感就可以储存和释放能量[2]。
目前,采用零电压软开关技术减小变换器的开通损耗,成为当前电力电子技术的一个研究热点。
但是根据文献[3],半桥式双向DC-DC电路中需要反向电流为开关管实现零电压软开关提供条件。
此时,当电路的负载电阻增大时,电路中的反向电流随之增加,因此电路的导通损耗变大。
本文创新性的在半桥式双向DC-DC拓扑中使用峰谷值双门限控制方法,通过控制电流峰值实现对输出电压的控制;控制电流的谷值,使得电路负载电阻增大时电路反向电流保持不变,从而减少了电路的导通损耗。
1 变换器拓扑分析变换器拓扑结构如图1所示,由开关管Q1、Q2,二极管D1、D2,缓冲电容C1、C2,电感L以及超级电容CL、CH构成。
图2为电路运行在Buck模式下4种运行状态,图3为变换器开关管的触发脉冲VGS1、VGS2,通过开关管的电流iS1、iS2和电感电流IL波形图。
图1 半桥双向DC-CD变换器拓扑图状态1(图2(a)):在t0时,开关管Q1触发导通,在t0之前 iS1为负,即Q1并联的缓冲电容 C1放电,Q1端电压下降为零,使其并联的体二极管D1导通,此时触发Q1,可以实现零电压导通。
电感电流IL增加,由负变正。
状态2(图2(b)):t1时,开关管Q1断开,由于存在缓冲电容C1、C2,Q1的端电压上升缓慢,即实现零电压关断。
【必看!】半桥LLC谐振DC-DC变换器工作原理详解
【必看!】半桥LLC谐振DC-DC变换器⼯作原理详解2019作为⼀种被⼴泛应⽤在汽车交通、⼯业控制等领域的重要元件,⽬前DC-DC变换器已经发展出了多种不同的种类,其中,LLC谐振DC-DC变换器的应⽤范围⼗分⼴泛。
本⽂将会就该种类型的DC-DC变换器⼯作原理进⾏详细介绍,希望能够对各位新⼈⼯程技术⼈员的设计⼯作提供⼀些帮助。
在实际的应⽤过程中,相信很多⼯程师对于半桥LLC谐振DC-DC变换器都不会陌⽣。
这种变换器除了具有应⽤范围⾮常⼴泛之外,还具有输出功率⾼、转换效率⾼等显著特点,其主电路结构如下图图1所⽰。
LLC谐振变换器⼀般包括三部分:⽅波产⽣电路、谐振⽹络和输出电路。
图1 半桥LLC谐振变换器的主电路结构通常情况下,在变换器的设计和应⽤过程中,⽅波产⽣电路可以是半桥或全桥结构,这主要是根据功率需求来进⾏选择。
通过⾼低端开关管的交替导通,将直流输⼊转换为⽅波。
当然,为防⽌它们同时导通,LLC谐振控制器普遍会在⾼低端开关管的驱动信号之间插⼊固定或可调的死区时间。
LLC谐振DC-DC变换器的谐振⽹络由三个谐振原件构成,分别为谐振电容Cs,谐振电感Ls和激磁电感Lm。
从图1所给出的半桥LLC谐振DC-DC变换器的主电路结构图中可以看出,该电路系统由以下元件构成:两个功率MOSFETQ1、Q2,Q1和Q2的占空⽐都是0.5,采⽤固定死区的互补调频控制⽅式来进⾏控制。
图1还中分别给出了Q1和Q2的半导体⼆极管和寄⽣电容、谐振电容Cs、理想变压器、并联谐振电感Lm、串联谐振电感Ls、全桥整流⼆极管(D1、D2、D3、D4)、输出电容C0和负载R0。
在图1所⽰的半桥谐振变换器主电路系统中,当⽅波馈⼊谐振⽹络后,电流波形和电压波形将产⽣相位差。
开关损耗为流过开关管的电流与其源漏极两端的电压乘积。
此时,由于Q1、Q2在电流流过半导体⼆极管时开启,开启电压很低,所以损耗很⼩。
LLC谐振变换器电路有两个谐振频率,⼀个是谐振电感Ls和谐振电容Cs的谐振频率,⼀个是Lm加上Ls与Cs的谐振频率,即:在上⽂所提供的两个公式中,所求得的参数fr1为Cs与Ls的谐振频率,参数fr2为Cs、Ls和Lm 的谐振频率,很显然,参数fr1>fr2。
