一、常用建筑材料图例
续表
四、常用结构专业符号、图例
（一）热轧钢筋的符号
（二）现浇板钢筋图例
（三）梁、柱钢筋
目前加油站的结构施工图中，对于梁、柱钢筋一般都采用平面整体表示方法（简称“平法”）标注，有关符号、代号见结构设计说明中明确的“平法”图集号，如《混凝土结构施工图平面整体表示方法制图规则和构造详图》（03G101-1）。
五、管道连接常用图例
六、排水构筑物图例
七、常用电气专业符号、图例（一）常用图例
（二）常用电线、电缆代号
（三）图中表达线路敷设部位的常用代号。
施工图常用符号及图例(很好很实用的)
风向频率玫瑰图
1、用途 用来表示该地区常年的风向 频率和房屋的朝向。 2、画法 根据当地多年平均统计的各个方向 吹风次数的百分数，按一定比例绘制 的。 3、阅读 风的吹向是指从外吹向中心。实线 范围表示全年风向频率，虚线范围表 示夏季风向频率。
② 风（向频率）玫瑰图
北
全年静风频率
N 用八或十六个罗盘方 重庆 向定位 ,是指从外面吹 NE NW 向地区中心的。其中: 粗实线表示全年平均 E NW 33 风向; 虚线表示夏季 平均风向; 细实线 SE; SW 表示冬季平均风向 S 风向为从外指向中心 。
6、常用图例符号
建筑总平面图、道路与 铁路常用图例
常用构造及配件图例
常用建筑材料图例
建筑总平面图图例
常用构造及配件图例
常用建筑材料图例
上海波特曼大酒店
台北101大厦 高度 505米
上海金茂大厦高度பைடு நூலகம்
425米
谢 谢
引出线
多层构造引出线
共用引出线
5、其他符号
连接符号
1、用途 对于较长的构件，当其长度 方向的形状相同或按一定规律 变化时，可断开绘制，断开处 应用连接符号表示。 2、画法 连接符号为折断线(细实线) ，并用大写拉丁字母表示连接 编号。
折断符号
• （1）直线折断：当图形采用直线折断时，其折断符号为 折断线，它经过被折断的图面。 • （2）曲线折断：对圆形构件的图形折断，其折断符号为 曲线。
1、定位轴线
1、定位轴线的作用 （1）设计和读图时定位的重要依据； （2）施工中墙身砌筑、柱梁浇筑、构件安装等定位、放线的依据。 规定： 主要承重构件，应绘制水平和竖向定位轴线，并编注轴线号 对非承重墙或次要承重构件，编写附加定位轴线。 2.定位轴线的编号 （1）横向定位轴线编号用阿拉伯数字，自左向右顺序编写； （2）纵向轴线编号用拉丁字母（除I、O、Z），自下而上顺序编写。 平面图上定位轴线的编号，宜标注在图样的下方与左侧。在两轴线之 间，有的需要用附加轴线表示，附加轴线用分数编号。 （3）对于详图上的轴线编号，若该详图同时适用多根定位轴线，则 应同时 注明各有关轴线的编号，如下图所示。
建筑制图常用构件代号
4
槽形板
CB
14
楼梯梁
TL
24
桩
ZH
5
楼梯板
TB
15
框架梁
KL
25
挡土墙
DQ
6
盖板
GB
16
屋架
WJ
26
地沟
DG
7
梁
L
17
框架
KJ
27
梯
T
8
屋面梁
WL
18
刚架
GJ
28
雨篷
YP
9
吊车梁
DL
19
支架
ZJ
29
阳台
YT
10
圈梁
QL
20
基础
J
30
预埋件
M
GYZ构造边缘翼墙柱
GJZ构造边缘转角墙柱
FBZ扶壁柱
GAZ构造边缘暗柱
JZL井字梁
WYKL屋面框架预应力梁、YL预应力梁
FDL封堵梁
YAZ约束边缘暗柱
YYZ约束边缘翼墙柱
YJZ约束边缘转角墙柱
GAZ构造边缘暗柱
GDZ构造边缘端柱
AZ非边缘暗柱
名称
图例
名称
图例
名称
图例
钢筋
断面
带直钩的钢筋端部
半圆形弯钩的钢筋塔接
无弯钩的
钢筋端部
带丝扣
钢筋端部
半直钩的
钢筋端部
屋面梁
WL
32
刚架
GJ
50
天窗端壁
TD
15
吊车梁
DL
33
支架
ZJ
51
钢筋网
W
16
施工图常用符号与图例(很好很实用的)
6、常用图例符号 建筑总平面图、道路与 铁路常用图例
常用构造及配件图例
常用建筑材料图例
建筑总平面图图例
常用构造及配件图例
常用建筑材料图例
上海波特曼大酒店
台北101大厦 高度 505米
上海金茂大厦高度 425米
谢 谢
谢谢观看！ 2020
粗实线单圆圈直 径应为14mm、 被索引的在本张 图纸上
被索引的不在本 张图纸上
3、标高符号
1、标高是标注建筑物高度方向的一种尺寸形式，以米为单位。 绝对标高：以青岛附近黄海平均海平面为零点测出的高度尺寸 ，它仅使用在建筑总平面图中。 相对标高:以建筑物底层室内地面为零点测出的高度尺寸。 建筑标高:指楼地面、屋面等装修完成后构件的表面的标高。如 楼面、台阶顶面等标高。 结构标高:指结构构件未经装修的表面的标高。如圈梁底面、梁 顶面等标高。 2、标高符号画法及标高尺寸标注 （1）等腰直角三角形，细实线绘制，斜边上的高约3mm； （2）总平面图室外地坪标高符号，宜用涂黑的等腰直角三角形 （3）符号尖端应指被注高度的位置，一般应向下，也可向上。 （4）标高数字的正负号、小数位数(两位或三位)、同一位置要 标几个标高时。
指北针
1、用途 在总平面图及底层建筑平面图上，一般都 画有指北针，以指明建筑物的朝向。 2、画法 （1）圆的直径宜为24mm，用细实线绘 制； （2）指针尾端的宽度3mm，需用较大直 径绘制指北针时，指针尾部宽度宜为圆的 直径的1/8； （3）指针涂成黑色，针尖指向北方，并 注“北”或“N”字。
风向频率玫瑰图
1、定位轴线
1、定位轴线的作用 （1）设计和读图时定位的重要依据； （2）施工中墙身砌筑、柱梁浇筑、构件安装等定位、放线的依据。 规定： 主要承重构件，应绘制水平和竖向定位轴线，并编注轴线号
建筑工程常用术语 附图例

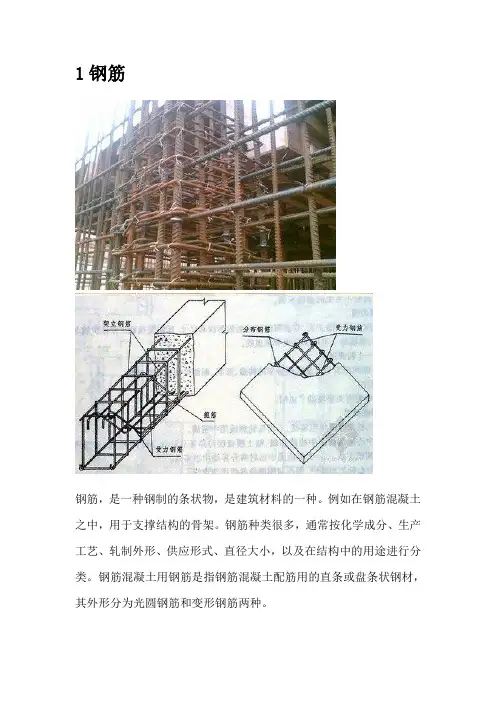

1钢筋钢筋，是一种钢制的条状物，是建筑材料的一种。
例如在钢筋混凝土之中，用于支撑结构的骨架。
钢筋种类很多，通常按化学成分、生产工艺、轧制外形、供应形式、直径大小，以及在结构中的用途进行分类。
钢筋混凝土用钢筋是指钢筋混凝土配筋用的直条或盘条状钢材，其外形分为光圆钢筋和变形钢筋两种。
分类介绍钢筋种类很多，通常按化学成分、生产工艺、轧制外形、供应形式、直径大小，以及在结构中的用途进行分类：（一）按直径大小分钢丝（直径3~5mm）、细钢筋（直径6~10mm）、粗钢筋（直径大于22mm）。
（二）按力学性能分Ⅰ级钢筋（300/370级）；Ⅱ级钢筋（335/510级）；Ⅲ级钢筋（370/570）和Ⅳ级钢筋（540/835）（三）按生产工艺分热轧、冷轧、冷拉的钢筋，还有以Ⅳ级钢筋经热处理而成的热处理钢筋，强度比前者更高。
（四）按在结构中的作用分：受压钢筋、受拉钢筋、架立钢筋、分布钢筋、箍筋等配置在钢筋混凝土结构中的钢筋，按其作用可分为下列几种:1.受力筋——承受拉、压应力的钢筋。
2.箍筋——承受一部分斜拉应力，并固定受力筋的位置，多用于梁和柱内。
3.架立筋——用以固定梁内钢箍的位置，构成梁内的钢筋骨架。
4.分布筋——用于屋面板、楼板内，与板的受力筋垂直布置，将承受的重量均匀地传给受力筋，并固定受力筋的位置，以及抵抗热胀冷缩所引起的温度变形。
5.其它——因构件构造要求或施工安装需要而配置的构造筋。
如腰筋、预埋锚固筋、环等2箍筋箍筋是建筑物中用来箍扎保固的钢筋。
如：在门窗洞口梁施工中抽去多数箍筋，违背设计要求的做法是不能允许的。
用来满足斜截面抗剪强度，并联结受拉主钢筋和受压区混凝土使其共同工作，此外，用来固定主钢筋的位置而使梁内各种钢筋构成钢筋骨架的钢筋3.受力筋受力筋也叫主筋，是指在混凝土结构中，对受弯、压、拉等基本构件配置的主要用来承受由荷载引起的拉应力或者压应力的钢筋，其作用是使构件的承载力满足结构功能要求。
建筑工程施工图及常用图例
照明布置图
总结词
表示照明设施布置和安装的图纸
详细描述
照明布置图是电气施工图中的重要组成部分，用于表示照明设施的布置和安装。该图纸详细标注了灯 具的类型、规格、数量以及安装位置，同时还包括照明控制方式、开关位置等信息。照明布置图对于 确保照明设施的正确安装和功能实现具有重要意义。
防雷接地图
总结词
表示防雷接地设施布置和安装的图纸
弱电系统图
总结词
表示弱电系统整体连接关系的图纸
详细描述
弱电系统图是电气施工图中的另一重要组成部分，用于表示弱电系统的整体连接关系。弱电系统主要包括通信、 监控、消防等系统，采用较简单的图形符号来表示各种设备和元件。与强电系统图不同的是，弱电系统图更注重 信号传输和控制逻辑，以及各系统之间的相互关系。
3
荷载取值
给出建筑物各部分的荷载取值，为结构设计提供 依据。
基础图
01
02
03
基础形式
表示建筑物的基础形式， 如独立基础、条形基础等 。
基础构件
标明基础中的梁、板、柱 等构件的位置和尺寸。
基础配筋
给出基础构件的配筋情况 ，以确保基础结构的稳定 性。
梁板配筋图
梁板布置
表示建筑物中梁和板的布置情况。
建筑平面图
总结词
表示建筑物水平方向的布置和安排的图纸
详细描述
建筑平面图是表示建筑物水平方向的布置和安排的图纸，主要包括房间的布置、门窗的位置和尺寸、 楼梯和走廊的布局等。它是建筑工程施工中的基础图纸之一。
建筑立面图
总结词
表示建筑物垂直方向的外观设计和装饰 的图纸
VS
详细描述
建筑立面图是表示建筑物垂直方向的外观 设计和装饰的图纸，主要包括墙面的材料 、颜色、纹理、窗户、门、装饰物等的设 计。它是建筑设计中的重要组成部分。
施工图常用符号及图例(很好很实用的)
2、索引符号与详图符号
连接符号 折断符号 4、引出线 对称符号 5、其他符号 指北针与风玫瑰 6、常用图例符号
为了使房屋施工图的图面 统一而整洁，制图标准对 常用的符号、图例画法做 了明确的规定。
3、标高符号
建筑总平面图、道路与 铁路常用图例
常用构造及配件图例
常用建筑材料图例
引出线
多层构造引出线
共用引出线
5、其他符号
连接符号
1、用途 对于较长的构件，当其长度 方向的形状相同或按一定规律 变化时，可断开绘制，断开处 应用连接符号表示。 2、画法 连接符号为折断线(细实线) ，并用大写拉丁字母表示连接 编号。
折断符号
• （1）直线折断：当图形采用直线折断时，其折断符号为 折断线，它经过被折断的图面。 • （2）曲线折断：对圆形构件的图形折断，其折断符号为 曲线。
1、定位轴线
1、定位轴线的作用 （1）设计和读图时定位的重要依据； （2）施工中墙身砌筑、柱梁浇筑、构件安装等定位、放线的依据。 规定： 主要承重构件，应绘制水平和竖向定位轴线，并编注轴线号 对非承重墙或次要承重构件，编写附加定位轴线。 2.定位轴线的编号 （1）横向定位轴线编号用阿拉伯数字，自左向右顺序编写； （2）纵向轴线编号用拉丁字母（除I、O、Z），自下而上顺序编写。 平面图上定位轴线的编号，宜标注在图样的下方与左侧。在两轴线之 间，有的需要用附加轴线表示，附加轴线用分数编号。 （3）对于详图上的轴线编号，若该详图同时适用多根定位轴线，则 应同时 注明各有关轴线的编号，如下图所示。
定位轴线及编号方法
附加定位轴线的编号
详图的轴线编号
2、索引符号与详图符号
1、作用：详细表示某些重要局部，需要另绘制其详图进行表达。 对需用详图表达部分应标注索引符号，并在所绘详图处标注详图 符号。 2、画法： （1）索引符号由直径为10mm的圆和其水平直径组成，圆及其水平直 径均应以细实线绘制。 （2）索引符号如用于索引剖面详图，应在被剖切的部位绘制剖切位 线， 并以引出线引出索引符号，引出线所在的一侧为投射方向。
建筑工程施工图及常用图例
AA
AA
➢（九）指北针 ➢ 在总平面图及底层建筑平面图上，一般都画有指北针，以指明
建筑物的朝向。指北针形状圆的直径宜为24mm，用细实线绘制。指 针尾端的宽度3mm，需用较大直径绘制指北针时，指针尾部宽度宜为 圆的直径的1/8，指针涂成黑色，针尖指向北方，并注“北”或“N”字。
寸为开间尺寸，纵向轴线间的尺寸为进深尺寸。 第三道（最里一道）尺寸：分段尺寸，表示门窗洞口宽度和位置，墙垛
分段以及细部构造等。
(2)内部尺寸：
外墙以内的全部尺寸，主要用于注明内墙门窗洞口的位置及其宽度、墙
体厚度、卫生器具、灶台和洗涤盆等固定设备的位置及其大小。此外，还应 表明楼、地面的相对标高，以及房间的名称，门窗编号。
细实线直径为10mm
形式： 4
详图编号
详图绘制在本张图纸上
详图编号
4 5
详图所在图纸编号
标准图集编号
88J1 4 12
详图编号 详图所在标准图集页数
局部剖切详图索引符号： 剖切位置线
4 5
剖视方向线
表示从上向下或从后向前
4 3
表示从右向左看
2、详图符号 表示：
粗实线直径为14mm
形式：
详图编号
详图编号
➢建筑剖面图
表示方法:
1.定位轴线 2.图线 3.比例和图例 4.剖切位置与数量的选择 5.尺寸标注 6.楼、地面各层构造作法 7.详图索引符号
剖面图的识读：
1.了解图名及比例 2.了解剖面图与平面图的对应关系 3.了解房屋的结构形式 4.了解主要标高和尺寸 5.了解屋面、楼面、地面的构造层次及做法 6.了解屋面的排水方式 7.了解索引详图所在的位置及编号
钢筋混凝土构件图和钢结构图
受拉σ1
预先施加
压应力σ2
受拉σ1
预先施加
压应力σ2
σ1+σ2
钢筋混凝土构件图和钢结构图
σ1+σ2
二、钢筋
1.钢筋级别及符号 2.钢筋的分类和作用 3.钢筋混凝土构件的保护层 4.钢筋和纲箍的弯钩 5.钢筋的表示方法和标注
钢筋混凝土构件图和钢结构图
1. 钢筋级别及符号
钢筋有热轧钢筋、热处理钢筋和冷拉、冷拔等类型。
及相关的现行规范和标准 3.钢筋混凝土构件详图是在假想混凝土为透明体状
态下，以细实线表示构件外轮廓，以粗实线或圆 点表达钢筋，并进行标注的图样。
钢筋混凝土构件图和钢结构图
一、钢筋混凝土构件详图图示特点
4.钢筋混凝土构件详图按对象不同，有配筋图、模 板图。
配筋图表示构件内部的钢筋配置、形状、数量和规 格。
上柱和下柱钢筋伸入牛腿
搭接长度
±0.000
柱底标高-1.10钢0筋混凝土构件图和钢结构图
上柱
钢筋混凝土构件图和钢结构图
下柱
钢筋混凝土构件图和钢结构图
牛腿部位的钢筋搭接
5
4
钢筋混凝土构件图和钢结构图
4.1.3 钢结构构件及其详图示例
钢结构构件是指用型钢和钢板组成的结构构件 屋架、网架、柱、吊车梁、柱间支撑等钢结构构件 工业建筑和大跨建筑常采用钢结构 一、钢结构构件的图示方法 二、钢结构构件详图
20 0
①
2990
②
275 283
2040
275 283
③ 62.5
2990
62.5
240
④ 190
钢筋混凝土构件图和钢结构图
16 2990 2 16 3556 1 10 3115 2
建筑工程施工图及常用图例课件
在识读系统轴测图时，应结合平面图、系统图等相关图 纸进行综合分析，以便更全面地掌握整个给排水系统的 结构和功能。
05
电气施工图的识读
电气照明平面图的识读
总结词
了解照明设备的位置、数量和规格
详细描述
电气照明平面图是表示建筑物内照明设备布置的图纸，通过阅读电气照明平面 图，可以了解建筑物内照明设备的位置、数量和规格等信息，为后续的施工和 安装提供指导。
总结词
熟悉采暖系统的设备和材料
详细描述
采暖系统的设备和材料包括锅炉、散热器、管道、阀门等 。通过识读采暖系统施工图，可以熟悉这些设备和材料的 特点和规格，了解其使用范围和注意事项，为选择合适的 设备和材料提供依据。
总结词
掌握采暖系统的施工工艺和要求
详细描述
采暖系统的施工工艺和要求包括管道的安装、阀门的调试 、散热器的安装位置等。通过识读采暖系统施工图，可以 掌握这些工艺和要求，明确施工过程中的注意事项和验收 标准，确保采暖系统的施工质量。
总结词
掌握自动控制系统的施工工艺和要求
详细描述
自动控制系统的施工工艺和要求包括控制线路的连接、传 感器的安装位置等。通过识读自动控制系统施工图，可以 掌握这些工艺和要求，明确施工过程中的注意事项和验收 标准，确保自动控制系统的施工质量。
THANKS
感谢观看
在识读卫生设备及给水排水大样图时，需要特别注意管 道的连接方式、卫生设备的规格和安装要求，确保施工 过程中的准确性和规范性。
了解卫生设备及给水排水大样图对于正确安装和调试给 排水系统至关重要，能够确保系统的正常运行和使用效 果。
施工图纸符号大全
施工图纸符号大全
引言图纸是我们建设、施工的基础, 拿到一份施工图纸, 首先要能够看得懂图。
包括上面的复杂的各种符号、代号等等, 今天小编为大家整理了施工图纸的图例供大家学习。
一、排水工程图纸的使用中, 缩写符号如下:
排水管道-W,为污水。
也有-F, 是废水。
很少见有用-P 来表示的。
消火栓的管道-XH。
自动喷淋管道-Z或用-ZP。
雨水管道-Y.。
采暖管道-R, 通常实线表示供水管, 虚线来表示回水管。
压力排水-PY。
冷凝水管道-N。
管道立管-L.。
另外设备的型号字母有:
Q-流量或风量 H-扬程 N-功率 P-压力 QW-潜污泵其他阀门、器具类的都用图形来区分。
JL-给水管； WL-污水管； YL-雨水管； RJL-热给水； RHL-热回水。
二、常用建筑材料的示例图
三、常用建筑构造的示例图
四、常用建筑的构件代号含义大全
五、其他专业图纸的一些代号大全。
钢筋混凝土构件详图种类及表示方法
• 用钢筋混凝土制成的梁、板、柱、基础等构件 称为钢筋混凝土构件，它分定型构件和非定型 构件两种。
• 定型构件可直接引用标准图或通用图， 只要在图纸上写明选用构件所在标准图 集或通用图集的名称、代号即可。
• 自行设计的非定型构件，则必须绘制其 构件详图。
• 楼层、屋顶结构平面图的比例同建筑平 面图，一般采用1∶100或1∶200的比例 绘制。
• 楼层、屋顶结构平面图中一般用中实线 表示剖切到或可见的构件轮廓线，图中 虚线表示不可见构件的轮廓线。
• 楼层结构平面图的尺寸，一般只注开间、 进深、总尺寸及个别地方容易弄错的尺 寸。定位轴线的画法、尺寸及编号应与 建筑平面图一致。
• 平面图中的轴线编号、轴线尺寸均应与 建筑平面图相吻合，如图11.4。
2.1.4 基础平面图的剖切符号
凡基础宽度、墙厚、大放脚、基底标高、 管沟做法不同时，均以不同的断面图表示， 所以在基础平面图中还应注出各断面图的剖 切符号及编号，以便对照查阅，如图4。
2.1.5 基础平面图的主要内容
(1) 图名、比例 (2) 纵横向定位轴线及编号、轴线尺寸 (3) 基础墙、柱的平面布置，基础底面形状、
及基础底面的标高 • 防潮层的位置和做法 • 施工说明等
2.2.5 基础详图的识读
• 现以图5中2—2基础详图为例，说明基础 详图的内容和图示要求。
• 图7为某柱基础详图。 • 基础平面图及详图的绘制与建筑平面图、
剖面图和详图基本相同。
图7 柱基础详图
3 结构平面图
3 结构平面图
结构平面图是表示建筑物室外地面以上 各层平面承重构件(如梁、板、柱、墙、门 窗过梁、圈梁等)布置的图样，一般包括楼 层结构平面图和屋顶结构平面图。
施工图常用符号及图例(很好很实用的)
类似于对文章中的字词 等进行解释
5
索引符号与详图符号
6
7
3、标高符号
1、标高是标注建筑物高度方向的一种尺寸形式，以米为单位。
绝对标高：以青岛附近黄海平均海平面为零点测出的高度尺寸
，它仅使用在建筑总平面图中。
相对标高:以建筑物底层室内地面为零点测出的高度尺寸。
建筑标高:指楼地面、屋面等装修完成后构件的表面的标高。如
楼面、台阶顶面等标高。
结构标高:指结构构件未经装修的表面的标高。如圈梁底面、梁
顶面等标高。
2、标高符号画法及标高尺寸标注
（1）等腰直角三角形，细实线绘制，斜边上的高约3mm；
（2）总平面图室外地坪标高符号，宜用涂黑的等腰直角三角形
（3）符号尖端应指被注高度的位置，一般应向下，也可向上。
ห้องสมุดไป่ตู้
全年静风频率
用八或十六N 个罗盘方 向定NW 位,是指从外面NE 重吹庆 向地区中心的。其中: 粗实线表示全年平均 风NW 向; 虚3线3 表示夏季E 平均风向; 细实线 表示SW 冬季平均风向SE; 风向为从外S 指向中心。
图 6-3 风向频率玫瑰图
风（向玫瑰）频率图（2）
17
坡度
在施工图中对倾斜部分的标注，通常用坡 度（斜度）来表示，当坡度方向不明显时 ，在坡度的数字下面应加注坡度符号，坡 度符号一般指向下坡方向 （1）坡度较大时采用 （2）坡度一般时采用 （3）坡度平坦且坡度方向不明显时采用 （4）道路及路面的坡度标志 本图适用于总图 （5）管道的坡度标志
18
6、常用图例符号 建筑总平面图、道路与 铁路常用图例
常用构造及配件图例
常用建筑材料图例
15G107-1 《装配式混凝土结构表示方法及示例(剪力墙结构)》
Ｐ １７
15G107-1
制图规则
2 预制混凝土剪力墙施工图制图规则
第2.5条 给出了预制墙板后浇段表示方法规定
图2-4 ～图2-6 给出了各种类型后浇段的最小尺寸，具体尺寸尚应 根据工程具体情况，按配套标准图集15G310-2采用
建筑产业现代化国家建筑标准设计宣贯
15G107-1 《装配式混凝土结构表示方法及示例（剪力墙结构）》
主编单位
北京市住宅建筑设计研究院有限公司
中国建筑标准设计研究院有限公司 北京万科企业有限公司
参编单位
青岛新世纪预制构件有限公司 上海中星志成建筑设计有限公司 有利华建材（惠州）有限公司 中民筑友有限公司
相关构件的编号规则
在叠合楼板预制底板结构平面布置图中， 楼板和预制底板拼缝应注写工程编号， 预制底板应注写构件编号
Ｐ １３
15G107-1
制图规则
1 总则
第1.0.8条 第1.0.9条 结构设计说明中应统一明确的内容
钢筋构造设计的方法和要求，是装配式结构与现浇结构不同的内 容之一
钢筋构造设计的主要内容包括：
— 强调方法＋注重系统＋兼顾习惯—争取好用！
Ｐ ３
15G107-1
编制概述
2 编制原则
保证安全，规范工程设计 提高效率，简化标准化设计的施工图表示方法
— 剪力墙结构的平面表示方法
便于使用—设计方法＋标准化设计成果＋应用示例 强调协调与配套—全过程控制，全专业设计—结构与构 件，构件与连接，构件、连接与构造…… 探索标准预制构件系统的参数化设计方法 总结成熟经验，预留发展空间
常用建筑材料图例整理
常用建筑材料图例整理常用建筑材料图例整理本文档旨在为建筑行业提供关于常用建筑材料的详细图例及说明。
以下是对常用建筑材料进行细化的章节内容：一、混凝土与砖块1.1 普通混凝土1.2 高强混凝土1.3 预应力混凝土1.4 砖块及其规格1.5 砖墙施工图例二、钢筋与钢材2.1 钢筋标志及规格2.2 钢材种类及用途2.3 钢结构构件图例2.4 钢筋混凝土构件图例三、木材与木制品3.1 构造用软木3.2 构造用实木3.3 工艺用木材3.4 木制品图例四、玻璃与塑料材料4.1 透明玻璃4.2 印花玻璃4.3 层压玻璃4.4 塑料板材4.5 塑料制品图例五、涂料与防水材料5.1 油性涂料5.2 乳胶漆5.3 防水涂料5.4 防水材料图例六、隔热材料与保温材料6.1 隔热材料种类6.2 保温材料种类6.3 隔热保温材料图例七、屋顶材料与屋面结构7.1 瓦片种类7.2 沥青瓦材料7.3 屋面结构图例八、墙面装饰材料8.1 石膏板及其用途8.2 石膏装饰图例8.3 涂料装饰图例8.4 壁纸装饰图例九、地板材料与地面结构9.1 实木地板9.2 集成地板9.3 地砖9.4 PVC地板9.5 地面结构图例十、门窗材料10.1 木门、铝合金门10.2 玻璃门、防火门10.3 窗框、窗户10.4 门窗安装图例本文档所涉及附件如下：- 混凝土与砖块施工示意图- 钢筋与钢材标志图例- 木材与木制品实物图片- 玻璃与塑料材料样本图片- 涂料与防水材料施工示例图片- 隔热材料与保温材料实物照片- 屋顶材料与屋面结构施工示意图- 墙面装饰材料实物照片- 地板材料与地面结构施工图例- 门窗材料实物照片本文档所涉及的法律名词及注释：1. 建筑法：指对建筑活动进行管理的法律体系，包括国家建筑法规及相关条例。
2. 建筑法规：指国家对建筑行业的规范和相关的具体执行细则的法律文件。
3. 建筑行业标准：指在建筑行业中广泛应用的技术规范和验收标准。
4. 建筑合同：指建筑项目所涉及的法律文件，明确了合同双方的权益和责任。
建筑结构图例与符号
第四章建筑结构图例及符号一、建筑结构制图图例建筑结构专业制图图例应选用下表所示的图线二、结构平面图应按下图的规定采用正投影法绘制，特殊情况下也可采用仰视投影绘制用正投影法绘制预制楼板结构平面图节点详图三、桁架式结构的几何图可用单线图表示，杆件的轴线长度尺寸应标注在构件的上方对称杆件几何尺寸标注方法四、结构平面图中索引剖视详图、断面详图编号顺序表示方法结构平面图中索引剖视详图、断面详图编号顺序表示方法五、制图比例在同一张图纸中，相同比例的各图样，应选用相同的线宽组。
绘图时根据图样的用途被绘物体的复杂程度，应选用表中的常用比例，特殊情况下也可选用可用比例。
六、钢筋的一般表示方法1、一般钢筋表示方法2、预应力钢筋表示方法3、钢筋网片用文字注明焊接网或绑扎网片4、普通钢筋种类、符号和强度标准值5．钢筋配置表示法6．钢筋焊接标注方法续表7、钢筋在平面、立面、剖（断）面中的表示方法应符合下列规定：（1）钢筋在平面图中的配置应按图所示的方法表示。
当钢筋筋注的位置不够时，可采用引出线标注。
引出线标注钢筋的斜短划线应为中实线或细实线。
（2）当构件布置较简单时，结构平面布置图可与板配筋平面图合并绘制。
钢筋在楼板配筋图中的表示方法（3）平面图中的钢筋配置较复杂时，可按表及图的方法绘制。
（4）钢筋在梁纵、横断面图中的配置，应按图所示的方法表示。
梁纵、横断面图中钢筋表示方法（5）构件配筋中箍筋的长度尺寸，应指箍筋的里皮尺寸。
弯起钢筋的高度尺寸应指钢筋的外皮尺寸。
钢箍尺寸标注法（6）钢筋的简化表示方法当构件对称时，采用详图绘制构件中的钢筋网片可按图的方法用一半或1/4表示。
构件配筋简化表示方法7、钢筋混凝土构件配筋较简单时，宜按下列规定绘制配筋平面图：（1）独立基础宜按图的规定在平面模板图左下角，绘出波浪线，绘出钢筋并标注钢筋的直径、间距等。
独立基础（2）其他构件宜按下图的规定在某一部位绘出波浪线，绘出钢筋并标注钢筋的直径间距等。
建筑施工图常用符号及图例
建筑施工图常用符号及图例房屋的建造一般需经设计和施工两个过程，设计工作又分为初步设计和施工图设计阶段。
但对一些技术上复杂而又缺乏设计经验的工程，还应在初步设计基础上增加技术设计（或称扩大初步设计）阶段，以此作为协调各工种的矛盾和绘制施工图的准备。
不同的设计阶段对图纸有不同的要求，施工图是要求从满足施工要求的角度出发，提供完整翔实的资料。
所以，我们把按照“国标”的规定，用正投影方法画出的一幢拟建房屋的内外形状和大小，以及各部分的结构、构造、装修、设备等内容，并达到能够指导施工的图样称为房屋施工图。
建筑方面的施工图又分为两类：一类是建筑施工图（简称“建施”），主要表示建筑物的总体布局，外部造型、内部布置、细部构造、装修和施工；另一类是结构施工图（简称“结施”），主要表示承重构件结构的布置、构件类型及构造和做法等。
在这两类图纸中又各自分成两种表达形式：一种是表示整体的图纸，以此来反映建筑物的全貌；另一类则是表示局部，反映各个细部的具体做法。
建筑施工图表示整体的图纸有：总平面图、施工总说明、平面图、立面图、剖面图。
表示局部的图纸有建筑详图，如楼梯详图、门窗详图等。
结构施工图中，表示整体的图纸有：基础平面图、楼层结构平面图、屋顶结构平面图等。
表示细部的图纸有：基础详图、钢筋混凝土梁、板、柱等结构详图、屋架详图等。
在房屋建造中，一套完整的施工图，根据其专业内容或作用的不同，包括如下内容：（1）图纸目录。
（2）设计总说明。
（3）建筑施工图。
（4）结构施工图。
（5）建筑装修图。
（6）设备施工图（简称“设施”），本书不做讨论。
阅读施工图时，应按先整体后局部，先文字说明后图样，先图形后尺寸等原则依次仔细阅读。
一、房屋的组成及其作用房屋建筑一般可分为民用建筑和工业建筑两大类。
各种使用功能的房屋，尽管他们在使用要求、空间组合、外形处理、结构形式、构造方式以及规模大小各有特点，但其基本的组成内容是相似的，构成他们的基本构配件通常有：基础、墙（柱、梁）、楼板层和地面、屋面、楼梯和门、窗等。
常用建筑图例构件表示方法
、常用建筑材料图例1 自然土壤素土夯实毛石普通砖包括实心砖、多孔砖、砌块等砌体。
断面较小不易绘出图例线时，可涂黑。
混凝土6 钢筋混凝土木材1、本图例指能承重的混凝土和钢筋混凝土。
2、包括各种强度等级、材料、外加剂的混凝土。
3、在剖面图上画出钢筋时，不画图例线。
4、断面图形小，不易画出图例线时，可涂黑。
1、上图为横断面，上左图为垫木、木砖或木龙骨。
2、下图为纵断面。
多孔材料包括水泥珍珠岩、泡沫混凝土、软木等。
金属1、包括各种金属。
2、图形小时，可涂黑。
10 防水材料11粉刷墙体坡道3 平面咼差孔洞5坑槽6 空门洞上图为长坡道，下图为门口坡道。
适用于高差小于100的两个地面或楼面相接处。
h为门洞高度。
7 竖向卷帘门应加注文字或填充图例表示墙体材料，或在项目建筑设计说明中给予说明。
1、门的名称代号用M。
2、图例中剖面图左为外、右为内，平面图下为夕卜、上为内。
3、立面形式按实际情况绘制。
hr续表单扇门（包8 括平开或单面弹簧）n u双扇门（包9 括平开或单面弹簧）10单扇双面弹簧门1、门的名称代号用M。
2、图例中剖面图左为外、右为内，平面图下为夕卜、上为内。
3、立面图上开启方向线交角的一侧为安装合页的一侧，实线为外开、虚线为内开。
4、平面图上门线应90 ° 或45°开启，开启弧线宜画出。
5、立面图上的开启线在一般设计图中可不表示，在详图或室内设计图上应表示。
6、立面形式按实际情况绘制。
1 1 双扇双面弹簧门12 新建的窗1、本图以小型砌块为图例，绘图时应按所用材料的图例绘制，不易以图例绘制的，可在墙面上以文字或代号注明。
2、小比例绘图时，平、剖面窗线可用单粗实线表示。
四、常用结构专业符号、图例（一）热轧钢筋的符号（二）现浇板钢筋图例（三）梁、柱钢筋目前加油站的结构施工图中，对于梁、柱钢筋一般都采用平面整体表示方法（简称“平法”）标注，有关符号、代号见结构设计说明中明确的“平法”图集号，如《混凝土结构施工图平面整体表示方法制图规则和构造详图》（03G101-1）。
结构识图知识,建筑结构识图
32
6、当梁下部纵筋或梁支座上部纵筋多于一排时,需用符号 “/” 将各排纵筋自上而下分开.当同排纵筋有多种直径 (种类)时,用符号“+”将不同直径(种类)钢筋相联,角部钢 筋在“+”前，如无特别说明,施工时直径大者放在梁两侧 外边,当梁纵筋各排全部选用同一直径时,可以一次标出 钢筋总数和直径,再自上而下用分隔符"/"标出各排钢筋 条数.
35
36
梁的截断点见图集54页-67
37
38
39
板筋识图
1、板带的编号 集中标注法 表示方法 原位标注法
2、板带厚度
3、贯通筋 4、板面标高高差 1支座上部非贯通筋
2纯悬挑板上部受力筋
构造要求
锚固，搭接，细部构造
40
41
1、板带的编号
1、h=xxx（垂直板厚）
集 中 标 注
2、板带厚度
板、墙、壳
≤C20 C25~ C45 ≥C50 ≤C20
梁
C25~ C45 ≥C50 ≤C20
柱
C25~ C45 ≥C50
20
15
15
30
25
25
30
30
30
_
_
20
25
20
20
_
_
30
35
30
30
_
_
30
35
30
30
三
_
30
25
_
40
35
_
40
35
17
钢筋混凝土结构构件配筋图的表示方法
一、钢筋混凝土结构构件配筋图的表示方法有三种： 1、详图法。它通过平、立、剖面图将各构件（梁、柱、墙等） 的结构尺寸、配筋规格等“逼真”地表示出来。用详图法绘图 的工作量非常大。 2、梁柱表法。它采用表格填写方法将结构构件的结构尺寸和配 筋规格用数字符号表达。此法比“详图法”要简单方便得多， 手工绘图时，深受设计人员的欢迎。其不足之处是：同类构件 的许多数据需多次填写，容易出现错漏，图纸数量多。
常用建筑图例
第32页/共22页
二、常用室外图例
1、总平面图图例绘制 ：
用细实线画出原有建筑物，而房屋的层数用图形中的点数或 数字表示。熟悉教材P23的图例及画法（1:1000比例绘制）。
2、建筑平面图图例：图例一般不能按真实物体的投影画出， 常用1:100比例绘制。常用建筑配件图例一定要熟悉，如墙体、 楼梯（标准楼梯、顶层楼梯)。课后要熟悉教材P26中图例。
感谢您的观看！
第22页/共22页
课之前，否则计缺交。(A4纸输出) • 图幅框调用A2的结构平面样板文件，注意，所有绘图比
例均调整为1：1绘制
第2109页/共22页
本章实践操作——室内设施布置图例
课外实践(二) 请以宿舍为单位,对房间的各类家具的尺寸进 行测量,并与国家相关规范进行对比.
第221页/共22页
3、楼梯1的绘制（下图所示） •楼梯线、扶手、指示箭头的绘制注意运用”阵列、相对坐 标、夹点编辑“等快速完成。
•确定”扶手位置“应用”点距等分“确定。
第第190页页//共共2222页页
中间层楼梯 图例绘制
第110页/共22页
第3节 管道和空调布置图例的绘制
一、绘制”风口“图块，（参照下图尝试绘制） 二、绘制”水泵“、”透气帽“及”圆形地漏 “、”防火阀“等图块，（参照下图尝试绘制） 三、绘制”存水湾“图块，（参照下图尝试绘制） 四、绘制”阀门“、”闸阀“、”止回阀“等图 块，（参照下图尝试绘制）
第143页/共22页
弱电系列图例示意
第154页/共22页
三、矩形类图块的绘制 1、双鉴报警器图块的绘制 2、动力空调箱图块的绘制 3、绘制“疏散指示灯”图块 4、绘制其他图块，如数据源切换箱、正压送风阀、正压 送风机、走廊吸顶灯、语音插座、 注意：P53的各类图例尺寸均为绘图尺寸，其实际尺寸 应分别乘以100。 四、圆形类图块的绘制 如地面数据插座、电视插座、圆形吸顶灯、电铃
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、常用建筑材料图例
2、下图为纵断面。
8 多孔材料包括水泥珍珠岩、泡沫混凝土、软木等。
9 金属1、包括各种金属。
2、图形小时，可涂黑。
10 防水材料
11 粉刷
二、常用总图专业图例
序号名称图例备注
1 新建建筑物1、需要时，可用▲表示出入
口。
可在图形内右上角用
点数或数字表示层数。
2、建筑物外形（一般以±0.00
高度处的外墙定位轴线或
外墙面线为准）用粗实线
表示。
2 原有建筑物用细实线表示
3 计划扩建
的预留地
或建筑物
用中粗虚线表示
三、常用建筑专业图例
续表
2、小比例绘图时，平、剖
面窗线可用单粗实线
表示。
四、常用结构专业符号、图例
（一）热轧钢筋的符号
（二）现浇板钢筋图例
序号名称图例备注
1 板底钢筋
2 板顶钢筋
（三）梁、柱钢筋
目前加油站的结构施工图中，对于梁、柱钢筋一般都采用平面整体表示方法（简称“平法”）标注，有关符号、代号见结构设计说明中明确的“平法”图集号，如《混凝土结构施工图平面整体表示方法制图规则和构造详图》（03G101-1）。
五、管道连接常用图例
六、排水构筑物图例
七、常用电气专业符号、图例（一）常用图例
（二）常用电线、电缆代号
（三）图中表达线路敷设部位的常用代号
_。
