实习6 平行断面法估算矿体资源量
矿产资源储量计算表 平行断面法适用
平均值s
h
15025.5
10
6724
25
块段体积（m3）
v
150255.00 168100.00
662664.46
溶洞率（%） f
0 0
原始数据
318355.00 计算结果
原始数据
实际矿体体积（万立 方米） V 15.29 1.31 46.10 134.10
矿石体重（吨/ 立方米） d 2.6 2.6 2.6 2.6
16.6727
原始数据
42.4056 计算结果
溶洞裂隙率（%）
f
8 8 0
矿体体积（万 m3）
V1
60.71 0.15 0.12
矿石体重 （t/m3）
d
2.6 2.6 1.97
资源储量（万t）
Q
157.84 0.38 0.24
60.97
158.46
块段矿体体积（m3） 矿石体重（t/m3）
V-1
d
150255.00
溶洞裂隙率 （％） f 0.00 0.00 0.00 0.00
始数据
1968024 计算结果
断面相对面积误差＜40％时的块段体积、矿石量计算式
断面积（2）（平方 米）
面积之和
S2
S1+S2
32348.00
58405.00
1246.32
2301.60
611.40
1537.56
10954.00
22443.00
原始数据
剖面法－斜楔形尖灭块段体积、矿石量计算式
尖灭端边长（米） 有矿端边长（米）
h1 197.40 315.80
h2 150.17 296.63
矿产资源／储量估算中的验算方法探讨
矿产资源／储量估算中的验算方法探讨本文选择两种常见的估算方法，对其验算过程进行探讨，并提出一种简单直接的计算方法-”矿体拆分法”。
标签：矿产资源储量估算验算方法1引言虽然当前的勘查技术条件相比以前已经有了很大的进步，但鉴于地质因素的复杂性和多变性，想要准确确定埋藏地下矿体的形态，仍然是十分困难的事情。
目前，地质统计学储量估算法是国外矿产资源储量估算的主要方法，而我国仍是以传统几何储量估算法为主。
其主要思路是根据已知的矿体地质特征，把形态复杂的矿体绘制成与其形态接近的简单且规则的几何体，以便采用简单的几何公式计算矿体体积。
受技术条件的限制，实际上绘制出的矿体的三维形态也是一个抽象的概念，有时矿体并没有准确的形态。
此时则需要选择合适的方法进行估算，不同的方法必然会对估算的结果产生一定的影响，我们称之为方法误差。
在矿床资源储量估算中，地质人员一般会选择至少两种方法，对某一矿体的某块段进行资源储量验算，以判断其估算结果的准确性。
2常用方法平行断面法和水平投影法是矿产资源储量估算中，常用的两种方法，也是资源储量估算结果的常用验算方法。
2.1水平投影法对于倾角较缓（一般倾角小于30°）的矿体，首选水平投影法进行资源储量估算。
在勘探线剖面图中圈定矿体，将不同钻孔中同一条矿体的见矿中心位置投影至平面图上，在平面图上连接矿体，从而求得矿体的水平投影面积。
矿体水平投影面积与平均铅直厚度的乘积即为所求的矿体体积。
V=S·（A1+A2+···+An）/n其中：S為矿体水平投影面积，A1、A2···An为单工程钻孔矿体铅直厚度。
采用本方法进行资源储量估算，限制条件较少，计算过程简单。
但矿体的具体形态仍然是抽象的、不确定的。
2.2平行断面法对于矿体倾角较陡的情况，通常采用平行断面法。
该方法是根据相邻勘探线剖面中矿体断面面积差的大小来进行计算（两断面平行）。
资源储量估算方法
资源储量估算
（一）资源储量估算采用的方法
1、垂直平行断面法
利用相邻山垂直纵剖面进行资源储量估算的方法。
2、水平平行断面法
利用相邻的水平投影面积进行资源储量估算的方法。
3、两种方法对比
两种方法没有本质的区别，只是采用的投影方法不同，所用计算公式完全相同，这两种方法统称平行断面法。
平行断面法中所用的计算公式为：梯形公式、截锥公式、楔形公式、锥形公式及矩形公式。
（二）平行断面法计算公式
1、梯形公式
V=（S1+S2）L/2
V——矿体面积
S1——较大的截面积
S2——较小的截面积
L——两面积间的间距
其中（S1－S2）/S1<40%
2、截锥公式
（S1－S2）/S1>40%
V=（S1+S2+2
s ）L/3
1s
3、楔形公式（梯形公式的特例）
只有一边有面积，另一边为一条线，矿体为楔形。
V=SL/2
4、锥形公式（截锥公式的特例）
一边有面积，另一边为一个点，矿体为锥形。
V=SL/3
5、矩形面积（梯形公式的特例）
相邻两剖面间矿体为规则的矩形柱体。
V=SL。
实习6平行断面法估算矿体资源量
图 6－3 焦家金矿矿体分布特征示意图（据田农,1988）
4
6.3.2 焦家金矿床工业指标 在矿体圈定及外推中，原则上应依据中国地质调查局地质调查技术标准
[DD2000-01]——《固体矿产推断的内蕴经济资源量和经工程验证的预测资源量 估算技术要求》的相关要求，在实际工作中，结合焦家金矿实际情况，确定焦家 金矿床工业指标如下：
实习 6 平行断面法估算矿体资源储量
6.1 实习目的要求
通过圈定焦家金矿床 96 号勘查线至 128 号勘查线间金矿体，并采用平行断 面法估算金的资源/储量，进一步了解矿产工业指标的含义、重要意义及其确定 原则，掌握特高品位的处理方法；掌握根据相关工业指标合理圈定矿体的基本原 则与方法；特别应掌握断面法估算资源储量的一般原理、程序、方法和具体步骤。 鼓励学生采用相关软件进行资源储量估算，如中国地调局开发的矿调软件 MeMapgis 或北京恩地公司开发的 SD 软件等，其中矿调软件 MeMapgis 及相关 操作步骤、视频等可在中国地质调查局官方网页上免费下载，SD 软件等非官方 公益性软件则需向软件开发公司购买。
矿区范围内围岩蚀变广泛发育，主要表现为钾长石化（红化）、黄铁绢英岩 化、硅化、碳酸盐化等。蚀变的强度和规模 取决与断裂、裂隙的性质和矿液脉 动的强度有关。其特点是：蚀变作用延续时间长，各蚀变作用相互重叠，蚀变分
2
带明显，各蚀变带间为渐变关系。
图 6-1 焦家金矿区及附近构造图(据山东地质六队，焦家金矿 1997 资料修编)
矿区地层主要为胶东群英庄夼组（Arjy）和第四系（Q），其中英庄夼组主要 分布于矿区西部，露头较少，地层走向北东，倾向北西，倾角 25～35°，与黑云 母花岗岩呈侵入接触关系。矿区第四系广布，除东部丘陵区有基岩出露外，其余 均为第四系松散沉积物。一般厚 3～8m，最厚 40 余米。
2_矿山常用的传统的储量计算方法
V = L⋅a⋅m
⑤开采块段 法
= L ⋅ h ⋅ m'
Q =V ⋅D
方法名称
计算公式
简要说明
用于面积差＞40%时 Q：矿石储量 1 V：矿体体积 V = (S1 + S 2 + S1 ⋅ S 2 )L ②截锥公式法 3 S1、S2：断面上矿体的面积 Q =V ⋅D L：两断面之间的距离 D：矿石体重
方法名称
计算公式
简要说明
用于相邻剖面形状不相似, 面积相差悬殊情况下 Q：矿石储量 1 V = ( S 1 + S 2 + 4 Sm) L V：矿体体积 ③似柱体公式 6 S1、S2：断面上矿体的面积 法a Q =V ⋅D Sm：断面之间的断面积,由 内插法求得 L：两断面之间的距离 D：矿石体重
1 1 2 2
方法名称
计算公式
简要说明
Q：矿石储量 V：矿体体积 S：块段面积 M ：块段矿体的平均厚度 D：矿石体重
②地质块段法
V = S ⋅M Q =V ⋅D
方法名称
计算公式
简要说明
Q：矿石储量 V：多角柱体的体积 S：多角柱体的底面积 m：每个工程中见矿厚度 D：矿石体重
③最近地区法
V = S ⋅M Q =V ⋅D
矿山地质学_实习 矿山地质学 实习1_2 实习
矿山常用的储量计算方法
传统的几何法
1.平行断面法 平行断面法 2.不平行断面法 不平行断面法
1.平行面法 平行断面法
方法名称 计算公式 简要说明
①梯形公式法
用于面积差＜40%时 Q：矿石储量 V：矿体体积 1 V = ( S 1 + S 2) L S 、S ：断面上矿体的面积 1 2 2 L：两断面之间的距离 Q =V ⋅D D：矿石体重
矿产资源储量计算表(平行断面法适用)
16.6727
原始数据
42.4056 计算结果
溶洞裂隙率（%）
f
8 8 0
矿体体积（万 m3）
V1
60.71 0.15 0.12
矿石体重 （t/m3）
d
2.6 2.6 1.97
资源储量（万t）
Q
157.84 0.38 0.24
60.97
158.46
块段矿体体积（m3） 矿石体重（t/m3）
V-1
d
150255.00
溶洞裂隙率 （％） f 0.00 0.00 0.00 0.00
始数据
1968024 计算结果
断面相对面积误差＜40％时的块段体积、矿石量计算式
断面积（2）（平方 米）
面积之和
S2
S1+S2
32348.00
58405.00
1246.32
2301.60
611.40
1537.56
10954.00
22443.00
块段体积（立方米）
V 292025.0000 192759.0000 128770.6500 1879601.2500
溶洞裂隙率 （％） f 0.0000 5.0000 5.0000 5.0000
始数据
2493155.9000 计算结果
法－锥体(点状尖灭）块段体积、矿石量计算式
块段体积（立方 米）
溶洞裂隙率（％）
合 计
原始数据
断面相对面积误差≥40％时的块段体积、矿石量计算式
断面积（2）（平方 米）
面积乘积平方根值
S2
√S1×S2
11192.00
14883.6573
1981.00
1214.8436
平行断面法矿产资源储量估算的计算机实现与应用
（ ．Ｙｕ ｉＭｉ ｉｇＣ ． ｔ ． １ ｘ ｎ ｎ ｏ，Ｌｄ ．ＹＵ ｉ ５ １ ０， ｎ ａ Ｃ ｉａ Ｘ ３ ｏ Ｙｕ ｎ ｎ， ｈ ｎ ） ６
（ ．ＭｉｉｇＩｓｔｔ ｏ Ｈｉ ｎｎ ｏ ，Ｌｄ ，Ｙ Ｘ ６ ３ ０ ， ｕ ａ ， ｈｎ ） ２ ｎｎ ｎｔｕｅ ｆ Ｘ ＭｉｉｇＣ ． ｔ． Ｕｉ ５ １０ Ｙ ｎ ｎ Ｃ ｉａ ｉ Ｙ
Ｋ ｅ ｏ ｄｓ：ｍ ｅｈ ｄ ｏ ａ ａ ｌｌｓ ｃ ｉｎ； ｎ ｒｌｒ ｓ ｒ ｅ ｓｉ ａｉｎ； Ｍ Ｉ ｎ ｎ ｏ ｔ ｒ ｙｗ ｒ ｔ ｏ ｆｐ ｒ ｌｅ ｅ ｔ ｏ ｍｉ ｅ ａ ｅ ｅ ｖ ｓ ｅ ｔｍ ｔｏ ＤＩ ＮＥ ｍｉ ｉ ｇ ｓ ｆ ｗａ ｅ
传统的矿产储量估算方法是我 国矿 山在勘查和 开采阶段普遍采用 的储量估算 方法…。传 统储量
ｃ＝ ㈤
相邻勘探线上矿体剖面面积 ， 估算矿体块段体积； （） ４ 估算相邻 两剖面间矿体块段 的矿石量 、 金
属量 ；
（） ５ 估算整个矿体的体积 、 矿石量及金属量 ， 进
行储 量 汇总 。
２ 平 行 断 面法 矿 产 资 源储 量 估 算在
Ｄ ＭＩ Ｅ软 件 中的 实现 Ｉ Ｎ ．
下 面将 通过 一个某 铜 矿 山实例 ， 绍 在 Ｄ— 介 Ｉ
下面具体介绍矿块的体积 （ 、 ） 储量（ ） 有用 Ｑ 、
・
２ ・ ８
中 国
钼
业
２１ ０ ２年 ２月
ＭＮ Ｉ Ｅ软 件 中如何 应用 平 行 断 面法 进 行 品位 估 计 及 资源 量计 算 的过程 。
２ １ 地 质数 据 库 ．
（） １ 创建 勘探 线 剖 面 ， 把 钻孔 数据 库 的数 据 并 投影 到勘探 线 剖面 上 ；
常用储量计算方法及其应用条件
常用储量计算方法及其应用条件1、断面法：将矿体用若干个剖面截成若干个块段，分别计算每个块段的储量，然后将各块段的储量和起来既得到矿体的储量。
这种用断面划分块段求储量的方法叫断面法。
如果是用一系列垂直剖面划分块段而计算储量者，叫做垂直断面法；用以犀利水平断面划分块段计算储量者，叫水平断面法。
在垂直断面法中，如果断面与断面之间平行，称为平行断面法；若不平行则为不平行断面法。
平行断面法的优点在于断面图保持了矿体断面的真实形状，直观的反映了地质构造特征；储量计算时，可根据出量级别、矿石类型、工业品级等的要求任意划分块段，具有相当的灵活性。
任意形状的矿床都可用断面法。
因其优点较多，称为目前最常用的储量计算方法。
2、算术平均法：这种方法的基本特点是将整个矿体的各种参数都用简单算术平均法求得其平均值，从而计算矿体的储量。
他一般是利用水平投影图或垂直纵投影图来进行的，有时也在平行矿体倾斜面的投影图上进行。
算术平均法是所有储量计算方法中最简单的方法，也无须做复杂的图件。
因此，在矿点检查、矿区评价阶段常用这种方法计算。
当探矿工程数量较少，分布又不均匀，矿体各项指标值变化较大时，此法仅能得出粗略的计算结果。
此法没有按矿石类型、工业品级、储量级别等划分块段分别计算。
因此在勘探阶段很少用这种方法。
该法的实质是把形态不规则的矿体，改变为一个理想的具有同等厚度的板状体，其周边就是矿体的边界。
计算方法是先根据探矿工程平面图（或投影图）上圈出矿体边界，测定其面积（若为投影面积，需换算成真面积。
见后面块段法的面积换算）。
然后用算术平均法求出矿体的平均厚度、平均品位、平均体重。
最后按下面公式计算：矿体体积：V＝SxM式中：V一矿体体积（下同）；S一矿体面积；M一矿体平均厚度。
矿石储量: Q＝VxD式中：Q一矿石储量（下同；D一矿石平均体重。
矿体金属储量：P=QxC式中：P一金属储量: C一矿石平均品位。
3、地质块断法：在计算方法上，地质块断法和算术平均法基本一样，所不同者仅在于它不是将整个矿体一起计算，而是按需要将矿体划分成若干块断，每个块断都用算术平均法计算出块断的储量。
水平断面法储量计算
水平断面法储量计算
进入中段图界面：
选择显示已有中段图：选择右边列表里的中段图名，直接显示出来。
重新切割：输入重新生成的图件的名称以及切割深度，然后切割已经生成的矿体生成一张新的中段图
新生成的中段图：
包含面积切割边界点，其颜色和剖面图上面即颜色保持一致。
划分块段用面积切割边界点约束
输入块段编号
输入块段所属块段编号、上下块段编号
中段块段，中段面图块段，
中段图块段储量计算
根据选择的中段图进行两两储量计算。
平行断面法和不平行断面法资料
凡在矿床勘探阶段，应用若干勘探剖面把矿床横切截为若干个块段，分别计算这些块段的储量，将各块段的储量合起来即矿体的总储量，这种方法称断面法或剖面法。
断面法还可分为垂直断面法、水平断面法及不平行断面法。
一、平行断面法平行断面法储量计算按以下步骤进行：（一）首先在各个勘探剖面图上测定矿体的面积；（二）其次，在两个勘探剖面面积之间计算矿体的体积。
为此，必须根据相邻两剖面矿体之相对面积差的大小来分别选择不同的公式进行计算。
当相邻两剖面上矿体之相对面积差＜40%时，一般选用梯形体积公式（图1），其公式为：式中：V－两剖面间矿体体积（立方米）；L－两相邻剖面之间距（米）；S1S2－两相邻剖面上的矿体面积（平方米）。
图1 相邻剖面间之梯形块段当相邻两剖面上矿体之相对面积差＞40%时，一般选用截锥体积公式计算体积（图2），其公式为：图2 相邻剖面间之锥块段在应用截锥公式，要进行开平方计算，实际计算较繁琐，为了简化计算，有人提出改用校正的梯形公式，其方法如下：假如使相邻两剖面的间距为L，则这些剖面间块段的体积V大致等于两剖面面积总和之半与某一修正系数F的乘积，即：修正系数F的大小等于该块段精确体积与近似体积之比：把F值代入公式中，则得：当S1＝S2时，则F＝1，因而。
在这种情况下，用近似公式也可得到精确的结果。
在S1或S2＝0时则F=2/3，这时V＝L/3·S成为规则角锥体体积公式。
现将F值公式作如下之改变：由上式可见，F值显然取决于剖面面积S1及S2之比的平方根，而不取决于这些面积的绝对值的大小。
此外，当S1与S2之值互换时，F值亦不受影响。
C·C·依扎值曲线图查出F值，故其体积公式为：断面平均面积当相邻的两剖面中只有一个剖面有面积，而另一剖面上矿体已尖灭，这时根据剖面上矿体面积形状不同，可分别选择楔形（图4）或锥形（图5）公式计算面积。
图4 楔形面积图5 锥形体积用楔形公式计算体积的公式为：用锥形公式计算体积的公式为：（三）计算各相邻两剖面间块段的矿石储量：式中：Q－块段的矿石储量；V－块段的矿石体积；－块段矿石平均体重。
平行断面法和不平行断面法
凡在矿床勘探阶段,应用若干勘探剖面把矿床横切截为若干个块段,分别计算这些块段的储量,将各块段的储量合起来即矿体的总储量,这种方法称断面法或剖面法。
断面法还可分为垂直断面法、水平断面法及不平行断面法。
一、平行断面法平行断面法储量计算按以下步骤进行:(一)首先在各个勘探剖面图上测定矿体的面积;(二)其次,在两个勘探剖面面积之间计算矿体的体积。
为此,必须根据相邻两剖面矿体之相对面积差的大小来分别选择不同的公式进行计算。
当相邻两剖面上矿体之相对面积差＜40%时,一般选用梯形体积公式(图1),其公式为:式中:V－两剖面间矿体体积(立方米);L－两相邻剖面之间距(米);S1S2－两相邻剖面上的矿体面积(平方米)。
图1 相邻剖面间之梯形块段当相邻两剖面上矿体之相对面积差＞40%时,一般选用截锥体积公式计算体积(图2),其公式为:图2 相邻剖面间之锥块段在应用截锥公式,要进行开平方计算,实际计算较繁琐,为了简化计算,有人提出改用校正的梯形公式,其方法如下:假如使相邻两剖面的间距为L,则这些剖面间块段的体积V大致等于两剖面面积总与之半与某一修正系数F的乘积,即:修正系数F的大小等于该块段精确体积与近似体积之比:把F值代入公式中,则得:当S1＝S2时,则F＝1,因而。
在这种情况下,用近似公式也可得到精确的结果。
在S1或S2＝0时则F=2/3,这时V＝L/3·S成为规则角锥体体积公式。
现将F值公式作如下之改变:由上式可见,F值显然取决于剖面面积S1及S2之比的平方根,而不取决于这些面积的绝对值的大小。
此外,当S1与S2之值互换时,F值亦不受影响。
C·C·依扎克松利用上述关系,并使块段底面积之一,S1或S2等于1,编制了一个F值遇S1/S2＝α的关系表(表1)。
表1α＜1 α＞1 F值α＜1 α＞1 F值0、71 0、50 0、33 0、25 0、20 0、17 0、10 0、08 0、07 0、06 0、05 0、04 0、03 1、42、03、04、05、06、010、012、014、016、020、025、030、00、9950、9800、9550、9330、9150、9000、8590、8450、8330、8240、8090、7950、7850、0250、0200、0170、0140、0100、0070、0050、0030、0020、0020、0010、00140、050、060、070、0100、0140、0200、0300、0400、0500、0700、01000、00、7700、7600、7510、7450、7330、7240、7140、7060、7000、6960、6920、689表1表明,当S1与S2之比值α在0、71～1、4以内时,F值可略而不计,因为误差小于1%,尚未超出储量计算的一般精度范围。
估算矿产资源储量的方法
估算矿产资源/储量的方法
一、几何图形法
1、断面法：
（1）平行断面法
①梯形公式 V=L/2(S1+S2)
②截锥公式
③锥体公式 V=SL/3
④楔形公式 V=SL/2
⑤似柱体公式 V=L/6（2a1b1+b1a2）
（2）不平行断面法
2、算术平均法
3、地质断面法
4、开采块段法
5、等高线法
二、SD法
以最佳结构地质变量为基础，以断面构形替代空间构形为核心，以 spline函数及分维几何学为工具的估算方法，立足于传统的断面法。
它适用于不同矿床类型、矿体规模、产状、不同矿产勘查阶段，还可对估算的成果作精度预测。
三、地质统计学法
是以区域化变量理论作为基础，以变异函数作为主要工具，对既具有随机性、又具有结构性的变量进行统计学研究，估算时能充分考虑品位的空间变异性和矿化强度在空间的分布特征，使估算结果更加符合地质规律，置信度高，但需有较多的样本个体为基础。
勘查过程中，针对矿床的地质特征，运用这种方法，还能制定或检验合理的勘探工程间距。
有距离加权法、相关分析法、克里格法。
内蕴经济资源量是矿产资源勘查工作自普查至勘探，地质可靠程度达到了推断的至探明的，但可行性评价工作只进行了概略研究，由于技术经济参数取值于经验数据，未与市场挂钩，区分不出其真实的经济意义，统归为内蕴经济资源量。
可细分为3个类型：
探明的内蕴经济资源量(331)
控制的内蕴经济资源量(332)
推断的内蕴经济资源量(333)。
储量计算的断面法
储量计算的断面法凡在矿床勘探阶段，应用若干勘探剖面把矿床横切截为若干个块段，分别计算这些块段的储量，将各块段的储量合起来即矿体的总储量，这种方法称断面法或剖面法。
断面法还可分为垂直断面法、水平断面法及不平行断面法。
一、平行断面法平行断面法储量计算按以下步骤进行：（一）首先在各个勘探剖面图上测定矿体的面积；（二）其次，在两个勘探剖面面积之间计算矿体的体积。
为此，必须根据相邻两剖面矿体之相对面积差的大小来分别选择不同的公式进行计算。
当相邻两剖面上矿体之相对面积差＜40%时，一般选用梯形体积公式（图1），其公式为：式中：V－两剖面间矿体体积（立方米）；L－两相邻剖面之间距（米）；S1S2－两相邻剖面上的矿体面积（平方米）。
图1 相邻剖面间之梯形块段当相邻两剖面上矿体之相对面积差＞40%时，一般选用截锥体积公式计算体积（图2），其公式为：图2 相邻剖面间之锥块段在应用截锥公式，要进行开平方计算，实际计算较繁琐，为了简化计算，有人提出改用校正的梯形公式，其方法如下：假如使相邻两剖面的间距为L，则这些剖面间块段的体积V大致等于两剖面面积总和之半与某一修正系数F的乘积，即：修正系数F的大小等于该块段精确体积与近似体积之比：把F值代入公式中，则得：当S1＝S2时，则F＝1，因而。
在这种情况下，用近似公式也可得到精确的结果。
在S1或S2＝0时则F=2/3，这时V＝L/3·S成为规则角锥体体积公式。
现将F值公式作如下之改变：由上式可见，F值显然取决于剖面面积S1及S2之比的平方根，而不取决于这些面积的绝对值的大小。
此外，当S1与S2之值互换时，F值亦不受影响。
C·C·依扎克松利用上述关系，并使块段底面积之一，S1或S2等于1，编制了一个F值遇S1/S2＝α的关系表（表1）。
表1表1表明，当S1与S2之比值α在0.71～1.4以内时，F值可略而不计，因为误差小于1%，尚未超出储量计算的一般精度范围。
平行断面法和不平行断面法
凡在矿床勘探阶段，应用若干勘探剖面把矿床横切截为若干个块段，分别计算 这些块段的储量，将各块段的储量合起来即矿体的总储量，这种方法称断面法或剖 面法。
断面法还可分为垂直断面法、水平断面法及不平行断面法。
一、平行断面法平行断面法储量计算按以下步骤进行：（一） 首先在各个勘探剖面图上测定矿体的面积；（二） 其次，在两个勘探剖面面积之间计算矿体的体积。
为此，必须根据相邻两剖面矿体之相对面积差的大小来分别选择不同的公式进行计算。
当相邻两剖面上矿体之相对面积差违厂 < 40%寸，一般选用梯形体积公式（图 1）,其公式为:式中：V -两剖面间矿体体积（立方米）； L —两相邻剖面之间距（米）； S 1S 2 -两相邻剖面上的矿体面积图1相邻剖面间之梯形块段S 严,算体积（图2），其公式为：当相邻两剖面上矿体之相对面积差 > 40%寸，一般选用截锥体积公式计（平方米）。
nI由上式可见，F 值显然取决于剖面面积 S 及S 2之比的平方根，而不取决于这些 面积的绝对值的大小。
此外，当 S i 与S 2之值互换时，F 值亦不受影响。
C- C •依扎相邻剖面间之锥块段在应用截锥公式，要进行开平方计算，实际计算较繁琐，为了简化计算，有人 提出改用校正的梯形公式，其方法如下：假如使相邻两剖面的间距为 L ,则这些剖面间块段的体积 V 大致等于两剖面面 积总和之半与某一修正系数 F 的乘积，即：V=P -. L （3） 2修正系数F 的大小等于该块段精确体积与近似体积之比:-2(1 +屆勺 3 q+Sj把F 值代入公式则得:当Si = S 时，则 F = 1,甘二墅鱼-L因而 2。
在这种情况下，用近似公式也可得到精确的结果。
在公式。
现将F 值公式作如下之改变:S i 或S 2= 0时则F=2/3，这时V = L/3 - S 成为规则角锥体体积J I4图2A磅（1+辔）=糾表1克松利用上述关系，并使块段底面积之一，S1或S2等于1,编制了一个F值遇S/S2 =a表1表明，当S与S2之比值a在0.71〜1.4以内时，F值可略而不计，因为误差小于1%尚未超出储量计算的一般精度范围。
储量计算中平行断面法公式的使用条件
储量计算中平行断面法公式的使用条件
平行断面法是一种有效的储量计算方法，在计算储量时可以得到准确可靠的结果。
它的使用条件有几方面：
1. 平行断面法需要被测采区的构造特征具有一定的相似性，即同一构造带任意两个断面的构造性质不同，但任意两断面之间的构造特征都是相同的。
2. 此外，平行断面法要求所采取的断面长度足够长，而且断面间必须保持一定的距离，以确保在计算储量时所采用的断面宽度是一致的。
3. 平行断面法要求断面宽度和断面之间的距离应该根据拉格朗日原理确定。
如果断面宽度和断面间的距离不能满足拉格朗日原理的要求，则该法的结果将无效。
4. 平行断面法的计算过程中还需要对断面粗略地进行等高计算，以便确定每条断面的储量，以及进行断面的整体赋值。
5. 除此之外，平行断面法还要求所采取的断面类型为连续断面，且断面之间没有显著的不同，这样才能全面反映构造带内储量变化状况。
以上是平行断面法公式使用的条件。
在使用该法之前，应该仔细核查每项条件，确保其满足计算可行性，从而得出准确可靠的储量计算结果。
断面法 套算法
断面法套算法
断面法是一种储量计算方法，主要应用于矿体储量的计算。
在这种方法中，矿体被一系列勘探断面分为若干个矿段或块段。
首先计算各断面上矿体的面积，然后计算各个矿段的体积和储量。
最后，将各个块段的储量相加，得到矿体的总储量。
根据断面间的空间位置关系，断面法可以分为水平断面法和垂直断面法。
对于按一定间距，以穿脉、沿脉坑道及坑内水平钻孔为主勘探的矿床，一般采用水平断面法计算矿床资源量和储量。
而套算法，我并不确定具体指的是什么。
如果你是在询问关于数学计算或者某种特定的算法，那么请提供更具体的信息，以便我能给出更准确的解释。
如果你是在询问关于矿产储量计算的另一种方法，那么可能你是在提及“块段法”或者“体积法”，这些方法也可以用于计算矿体的储量。
这些方法都需要对矿体进行分割，然后对每一部分进行计算，最后将结果汇总得到总的储量。
需要注意的是，无论使用哪种方法计算储量，都需要根据具体的地质条件和勘探数据来确定最适合的方法。
同时，储量计算的结果也会受到勘探精度、矿体形态、品位分布等多种因素的影响。
因此，在进行储量计算时，需要充分考虑这些因素，以确保结果的准确性和可靠性。
实习6平行断面法估算矿体资源量
实习6 平行断面法估算矿体资源储量6.1实习目的要求经过圈定焦家金矿床96号勘查线至128号勘查线间金矿体, 并采用平行断面法估算金的资源/储量, 进一步了解矿产工业指标的含义、重要意义及其确定原则, 掌握特高品位的处理方法; 掌握根据相关工业指标合理圈定矿体的基本原则与方法; 特别应掌握断面法估算资源储量的一般原理、程序、方法和具体步骤。
鼓励学生采用相关软件进行资源储量估算, 如中国地调局开发的矿调软件MeMapgis 或北京恩地公司开发的SD 软件等, 其中矿调软件MeMapgis 及相关操作步骤、视频等可在中国地质调查局官方网页上免费下载, SD 软件等非官方公益性软件则需向软件开发公司购买。
建议学时: 4-8学时。
6.2方法原理6.2.1矿体圈定和连接的方法在勘查过程中, 以探矿工程资料为主编制的资源储量估算图件, 其主要对象是矿体。
而矿体的圈定则又是根据相关国土部门规定( 或同意) 的工业指标来进行的, 有关矿石工业指标的内容参见教材。
圈定矿体是指确定矿体的边界线, 按照边界线的性质常可分为: 零点边界线、资源储量类型边界线、矿石品级或矿石类型边界线等。
本次实习要求圈定的为焦家金矿120号勘查线金矿体332、333和334资源储量边界线。
矿体边界线的圈定, 一般是在平面图、剖面图或投影图上进行, 根据原始地质编录和化学分析资料, 以工业指标为标准, 结合矿体地质特征、勘查工程间距及见矿情况等方面因素, 全面考虑进行的, 先在单个工程内圈定矿体, 然后再根据全部见矿工程, 在剖面图、水平断面图或矿体投影图上沿矿体走向和倾斜方向圈定与连接矿体的各斜边界线, 圈定方法参见教材。
6.2.2断面法估算资源储量采用断面法估算资源储量, 要求勘查工程有规律地布置, 即沿垂直的或水平的剖面揭穿矿体, 便于做出垂直的或水平的剖面图( 断面图) 。
应用若干个断面( 或剖面) 将矿体划分若干个块段, 分别估算这些块段的资源储量, 然后将各块段的资源储量相加, 即为矿体的总资源储量。
平行断面法和不平行断面法
凡在矿床勘探阶段，应用若干勘探剖面把矿床横切截为若干个块段，分别计算这些块段的储量，将各块段的储量合起来即矿体的总储量，这种方法称断面法或剖面法。
断面法还可分为垂直断面法、水平断面法及不平行断面法。
一、平行断面法平行断面法储量计算按以下步骤进行：（一）首先在各个勘探剖面图上测定矿体的面积；（二）其次，在两个勘探剖面面积之间计算矿体的体积。
为此，必须根据相邻两剖面矿体之相对面积差的大小来分别选择不同的公式进行计算。
当相邻两剖面上矿体之相对面积差＜40%时，一般选用梯形体积公式（图1），其公式为：式中：V－两剖面间矿体体积（立方米）；L－两相邻剖面之间距（米）；S1S2－两相邻剖面上的矿体面积（平方米）。
图1 相邻剖面间之梯形块段当相邻两剖面上矿体之相对面积差＞40%时，一般选用截锥体积公式计算体积（图2），其公式为：图2 相邻剖面间之锥块段在应用截锥公式，要进行开平方计算，实际计算较繁琐，为了简化计算，有人提出改用校正的梯形公式，其方法如下：假如使相邻两剖面的间距为L，则这些剖面间块段的体积V大致等于两剖面面积总和之半与某一修正系数F的乘积，即：修正系数F的大小等于该块段精确体积与近似体积之比：把F值代入公式中，则得：当S1＝S2时，则F＝1，因而。
在这种情况下，用近似公式也可得到精确的结果。
在S1或S2＝0时则F=2/3，这时V＝L/3·S成为规则角锥体体积公式。
现将F值公式作如下之改变：由上式可见，F值显然取决于剖面面积S1及S2之比的平方根，而不取决于这些面积的绝对值的大小。
此外，当S1与S2之值互换时，F值亦不受影响。
C·C·依扎克松利用上述关系，并使块段底面积之一，S1或S2等于1，编制了一个F值遇S1/S2＝α的关系表（表1）。
表1α＜1 α＞1 F值α＜1 α＞1 F值0.71 0.50 0.33 0.25 0.20 0.17 0.10 0.08 0.07 0.06 0.05 0.04 0.03 1.42.03.04.05.06.010.012.014.016.020.025.030.00.9950.9800.9550.9330.9150.9000.8590.8450.8330.8240.8090.7950.7850.0250.0200.0170.0140.0100.0070.0050.0030.0020.0020.0010.00140.050.060.070.0100.0140.0200.0300.0400.0500.0700.01000.00.7700.7600.7510.7450.7330.7240.7140.7060.7000.6960.6920.689表1表明，当S1与S2之比值α在0.71～1.4以内时，F值可略而不计，因为误差小于1%，尚未超出储量计算的一般精度范围。
平行断面法和不平行断面法
式中：
????P－两剖面间块段的金属储量；
????L－两剖面间的距离；
????P1、P2－两个相邻剖面的线金属量。
3、整个矿体的金属储量，为所有块段金属量之和，即
二、不平行断面法
当矿体用不平行勘探线进行勘探时，或者用平行勘探线的同时，由于矿体走向有变化，而采用了不平行勘探线，这时应用不平行断面法是必要的。这种方法在于求矿体不平行剖面间的矿体体积和储量。
当S1＝S2时，则F＝1，因而 ?。在这种情况下，用近似公式也可得到精确的结果。在S1或S2＝0时则F=2/3，这时V＝L/3·S成为规则角锥体体积公式。现将F值公式作如下之改变：
由上式可见，F值显然取决于剖面面积S1及S2之比的平方根，而不取决于这些面积的绝对值的大小。此外，当S1与S2之值互换时，F值亦不受影响。C·C·依扎克松利用上述关系，并使块段底面积之一，S1或S2等于1，编制了一个F值遇S1/S2＝α的关系表（表1）。
式中：
????? ?－勘探线I上α1b1的长度；
????? ?－勘探线II上α2b2的长度。
不平行断面间块段的总体积V＝V1＋V2。
也可以用线储量法进行，这时需将断面面积S1及S2的相应的由线矿石量Q1、Q2或线金属量P1、P2的值来代替。
应用此种方法计算不够十分准确。但一般在矿床勘探时，勘探线不平行的地段是不多的，或仅有局部的地段的断面的不平行的，对整个矿床的储量影响不大。
当相邻两剖面上矿体之相对面积差 ?＜40%时，一般选用梯形体积公式（图1），其公式为：
式中：
????V－两剖面间矿体体积（立方米）；
????L－两相邻剖面之间距（米）；
????S1S2－两相邻剖面上的矿体面积（平方米）。
平行断面法客观计算矿体体积参数的新方法
平行断面法客观计算矿体体积参数的新方法
李海光;郭有录;史建儒;段睿;陈鹏
【期刊名称】《矿产勘查》
【年(卷),期】2024(15)3
【摘要】在现行固体矿产资源量估算规程(DZ/T 0338.2-2020)第2部分几何法中,其对平行断面块段矿体体积参数的计算采用的是传统的模拟断面形状选择体积计算公式的方法;该方法存在的问题是选择计算体积公式的数理依据不足,从而会影响到其对估算资源量成果的客观性。
在文中的实例计算中,采用传统方法的计算结果其相对误差达到了7.22%。
本研究探讨提出了对平行断面法客观计算矿体体积参数的新方法,可为其估算资源量提供客观的体积参数值成果。
【总页数】6页(P449-454)
【作者】李海光;郭有录;史建儒;段睿;陈鹏
【作者单位】山西地质博物馆
【正文语种】中文
【中图分类】P624.7
【相关文献】
1.平行断面法计算矿体体积适用公式的探讨
2.平行断面法在滑坡体积计算中的应用
3.平行断面法选用体积公式新方法
4.有色矿山利用平行断面法计算矿体体积的浅见
5.平行断面法计算矿体体积的fx-3600P程序
因版权原因，仅展示原文概要，查看原文内容请购买。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Q=Vd
8
②将块段的矿石资源/储量乘以块段矿石的平均品位，即得块段的金属资源 储量，即：

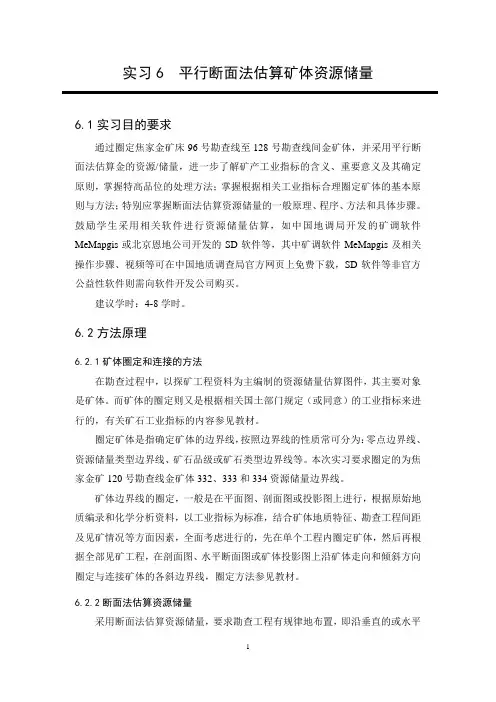

实习 6 平行断面法估算矿体资源储量
6.1 实习目的要求
通过圈定焦家金矿床 96 号勘查线至 128 号勘查线间金矿体，并采用平行断 面法估算金的资源/储量，进一步了解矿产工业指标的含义、重要意义及其确定 原则，掌握特高品位的处理方法；掌握根据相关工业指标合理圈定矿体的基本原 则与方法；特别应掌握断面法估算资源储量的一般原理、程序、方法和具体步骤。 鼓励学生采用相关软件进行资源储量估算，如中国地调局开发的矿调软件 MeMapgis 或北京恩地公司开发的 SD 软件等，其中矿调软件 MeMapgis 及相关 操作步骤、视频等可在中国地质调查局官方网页上免费下载，SD 软件等非官方 公益性软件则需向软件开发公司购买。
104、112、120、128 号勘查线剖面图（附图 6－2、6－3、6－4、6－5），其中 120 号勘查线利用实习 5 成果图件，资源量估算用表（表 6－2、6－3、6－4、6 －5、6－6、6－7）。
6.4 实习步骤
1．阅读、分析实习资料，了解矿床地质特征及勘查工程情况，掌握矿体立 体形态变化规律；
2．单个工程中矿体边界的确定 ① 根据工业指标中的边界品位，确定单个工程中单个样品是否达到矿石品 位，确定矿体的零点边界线点，即单工程中矿与非矿的界线； ② 根据最大夹石厚度（即夹石剔除厚度）指标，剔除单工程中矿段间小于 边界品位、且单个样品或相邻样品厚度之和等于或大于最大夹石剔除厚度的样品 （作为夹石或“无矿天窗”）； ③ 计算各勘查线剖面各个工程中的矿体的平均品位和厚度，根据最低工业 品位和最小可采厚度，或米百分率划分工业矿体； 3．圈定剖面上的矿体边界线 ① 连接相邻见矿勘查工程间矿体边界线。首先将已确定的相邻勘查工程中 矿体界点依次用直线相连接，即得到矿体的边界线；然后将已确定的相邻勘查工
6．估算单项工程、断面及块段的平均品位。 ① 特高品位的确定与处理 特高品位的处理采用替代法，正常品位上限见实习材料。 ② 估算各勘查工程的矿石平均品位 当样品长度变化不大或品位较均匀时，可用算术平均法估算。当样品长度差 别较大且品位不均匀时，应采用样品长度加权估算。将估算结果填入表 6－3。 ③ 估算各勘查线剖面上各块段的平均品位，面积平均品位据见矿工程厚度 进行加权估算，并将估算结果填入表 6－4。 ④ 估算各勘查线剖面上各块段体积平均品位，块段体积平均品位按面积加 权估算，将结果填入表 6-5 中。 7．估算块段矿体的矿石资源/储量和金属资源/储量，将结果填入表 6－6 中 ① 块段体积乘以矿石体重，体重参见实习材料，即为块段矿石资源储量， 即：
7
当矿体作锥形尖灭时（图 6-3），块段体积可用锥形公式计算； V =L S 3
当矿体作楔形尖灭时（图 6-4），块段体积可用楔形公式计算： V =L S 2
图 6-3 锥形体形态矿体
图 6-4 楔形体形态矿体
上述公式中，V——块段体积；S——断面面积；L——两断面间距离；Sl、 S2——同一块段矿体在相邻两剖面上对应面积；R——同一块段矿体在相邻两剖 面相对面积差。
建议学时：4-8 学时。
6.2 方法原理
6.2.1 矿体圈定和连接的方法 在勘查过程中，以探矿工程资料为主编制的资源储量估算图件，其主要对象
是矿体。而矿体的圈定则又是根据相关国土部门规定（或同意）的工业指标来进 行的，有关矿石工业指标的内容参见教材。
圈定矿体是指确定矿体的边界线，按照边界线的性质常可分为：零点边界线、 资源储量类型边界线、矿石品级或矿石类型边界线等。本次实习要求圈定的为焦 家金矿 120 号勘查线金矿体 332、333 和 334 资源储量边界线。
120 1
6
剖面之间的第一个块段；分母代表面积号，即表示第 120 勘查线剖面上的第一号 面积。
① 估算剖面面积 用求积仪、几何图形法或透明方格纸法测定各勘查线剖面上不同资源量级别 的面积，将测定结果经过比例尺换算后，并将有关内容填入表 6－1。鼓励采用 专业软件对矿体造区后，直接读取面积。 ② 估算块段体积 在估算块段矿体体积时，应根据相邻两剖面矿体的几何形态和相对面积比， 选择合理的计算公式，通常有以下几种情况： a ． 当 相 邻 两 剖 面 的 矿 体 形 态 相 似 ， 且 相 对 面 积 差 小 于 40 ％ 时 （ R = S1 S 2 ×100% ≤40% ，下同），采用梯形体公式计算体积（图 6-1）：
矿区地层主要为胶东群英庄夼组（Arjy）和第四系（Q），其中英庄夼组主要 分布于矿区西部，露头较少，地层走向北东，倾向北西，倾角 25～35°，与黑云 母花岗岩呈侵入接触关系。矿区第四系广布，除东部丘陵区有基岩出露外，其余 均为第四系松散沉积物。一般厚 3～8m，最厚 40 余米。
矿区岩浆岩主要为玲珑黑云母花岗岩。黑云母花岗岩是玲珑岩体的组成部 分，呈岩基状展布于矿区北部及东部，与胶东群地层呈侵入接触。
矿区范围内围岩蚀变广泛发育，主要表现为钾长石化（红化）、黄铁绢英岩 化、硅化、碳酸盐化等。蚀变的强度和规模 取决与断裂、裂隙的性质和矿液脉 动的强度有关。其特点是：蚀变作用延续时间长，各蚀变作用相互重叠，蚀变分
2
带明显，各蚀变带间为渐变关系。
图 6-1 焦家金矿区及附近构造图(据山东地质六队，焦家金矿 1997 资料修编)
图 6-2 勘查线地质联合剖面图(据山东地质六队，焦家金矿 1997 资料)
图 6－3 焦家金矿矿体分布特征示意图（据田农,1988）
4
6.3.2 焦家金矿床工ห้องสมุดไป่ตู้指标 在矿体圈定及外推中，原则上应依据中国地质调查局地质调查技术标准
[DD2000-01]——《固体矿产推断的内蕴经济资源量和经工程验证的预测资源量 估算技术要求》的相关要求，在实际工作中，结合焦家金矿实际情况，确定焦家 金矿床工业指标如下：
5
程中各资源储量类别、各矿石类型的界点依次用直线相连接，即得到资源储量类 别和矿石类型的边界线。
② 矿体内插。如果相邻两个工程一个见到工业矿体，而另一个虽然见到矿 化，但未达到业要求，此时，经济的矿体的尖灭点必定在两个工程之间，可分两 种情况处理：
a．当矿体的厚度或品位呈规律性变化时，可采用厚度或品位的内插法或者 自然尖灭法求得最低可采厚度，或最低工业品位的空间位置并加以连接（据已知 的减少趋势推断矿体应当在哪里尖灭）。
6.3 实习材料
6.3.1 焦家金矿床地质特征 焦家金矿西临著名的郯庐大断裂，是我国著名的黄金产地，位于招掖金矿带
的中西部，大地构造位置属于新华夏系第二隆起带的胶北隆起区，是该矿带最重 要的金矿床之一。
矿区构造以断裂构造为主，走向方位为北北东—北东向的焦家主干断裂，是 控制金矿的主体构造（图 6－1）。
1、边界品位：1g/t，最低工业品位：3g/t； 2、最低可采厚度：0.8～1.2m；夹石剔除厚度：2～4m； 3、以 31.5g/t 作为矿床特高品位的下限值； 4、矿石体重确定为：I号矿体为 2.7t/m3，II号矿体 2.71t/m3。
6.3.3 实习材料 本次实习所需图、表包括：山东省焦家金矿床地形地质图（附图 6－1），96、
矿石类型可划分为氧化矿石、混合矿石和原生矿石。常见的矿石结构有半自 形晶粒结构、自形晶粒状结构和碎裂半自形晶粒结构等；矿石构造以浸染状、脉 状及斑点状构造为主。
3
矿石矿物成分：金属矿物主要为黄铁矿、闪锌矿、褐铁矿、黄铜矿、方铅矿、 自然金、银金矿、金银矿。脉石矿物主要为石英。
矿床类型为典型“破碎蚀变岩型金矿”矿床，即“焦家式”金矿。
S1
( ) V = L S1 =S2 2
图 6-1 梯形体形态矿体 b．当相邻两断面的矿体形状虽相似但其相对面积差大于 40％时，用截面圆 锥体公式计算体积：
V
=L 3
(S1
+
S2
+
S1
S2
图 6-2 截面圆锥体形态矿体 c，对矿体两端边缘部的块段，由于只有一个断面控制或另一断面上矿体面 积为零时，根据矿体尖灭的特点，可用不同公式计算其体积。
6.2.2 断面法估算资源储量 采用断面法估算资源储量，要求勘查工程有规律地布置，即沿垂直的或水平
1
的剖面揭穿矿体，便于做出垂直的或水平的剖面图（断面图）。应用若干个断面 （或剖面）将矿体划分若干个块段，分别估算这些块段的资源储量，然后将各块 段的资源储量相加，即为矿体的总资源储量。断面法是以勘查剖面（断面）图或 中段平面图为基础的，它的实质是将剖面上的资料外推到控制范围中去。根据断 面是否彼此平行，可分为平行断面法和不平行断面法两种。本次实习只采用平行 断面法进行资源储量估算。
b．当矿体的厚度或品位的变化无规律可循时，可以两工程间距的中点，作 为工业矿体边界线的位置。
③ 矿体外推。如果一个工程见矿，而另一个工程未见矿，或外面没有工程 控制，这时应进行矿体边界线的外推，前者称为有限外推，后者称为无限外推， 具体外推可分三种情况处理：
