脚手架计算公式
脚手架的计算方法
脚手架的计算方法目前，在我国脚手架工程量的计算方法有两种：即综合脚手架和单项脚手架。
比如北京（综合）、河北（单项）。
•综合脚手架为简化脚手架工程量的计算，以建筑面积做为脚手架的工程量，不分搭设方式，一般综合了砌筑，浇注，吊装，装饰等所需脚手架的摊销量，综合了木制，竹制，钢管脚手架等（满堂基础另算）计算原则一般按多层，高层及檐高来计算，若是高层建筑要计算高层建筑超高增加费。
（ 20M ）•单项脚手架依工程项目不同的方式搭设（ 1 ）砌筑脚手架：按墙面垂直投影面积以 M 2 计算外墙脚手架： S= 外墙外边线长 * 外墙高度内墙脚手架： S= 内墙净长 * 内墙净宽山墙脚手架： S= 山墙长 * 平均墙高独立柱脚手架： H ≤ 3.6M S= 柱周长 * 高 H ＞ 3.6 S= （柱周长 +3.6 ） * 高外墙双面抹灰脚手架：外墙含在砌筑中， H ＞ 3.6 考虑抹灰脚手架砖基础脚手架：室外地坪至垫层上面，大于 1.5M ，按砌墙计算（ 2 ）现浇混凝土脚手架：基深＞ 1.5M B 条＞ 3M B 坑＞ 16M 2按土方放坡内的底面积计算，套满堂脚手架定额后乘 0.3 。
梁、柱、墙高大于 3.6M ，计算浇捣脚手架S （梁） = 梁净长 * 高度（地面到顶面）S （柱） = （周长 +3.6 ） * 柱高S （墙） = 墙净长 * 室内地面至板底高度（ 3 ）抹灰脚手架梁，柱，墙高度大于 3.6M ，计算抹灰脚手架，公式同上，如有满堂脚手架可利用时，不再计算。
（ 4 ）满堂脚手架天棚高度大于 3.6M ，按净面积计算，不扣除柱，垛所占面积。
室内高度超过 5.2M ，计算增加层， 1.2M 为一层，少于 0.6M 不计三、工程量计算规则（ P114-115 ）四、定额说明•外脚手架的单排与双排有何不同。
•同一建筑物高度不同时，按不同高度分别计算。
•石砌墙体砌筑高度超过 1.0m 以上时应搭设脚手架，套外脚手架子目。

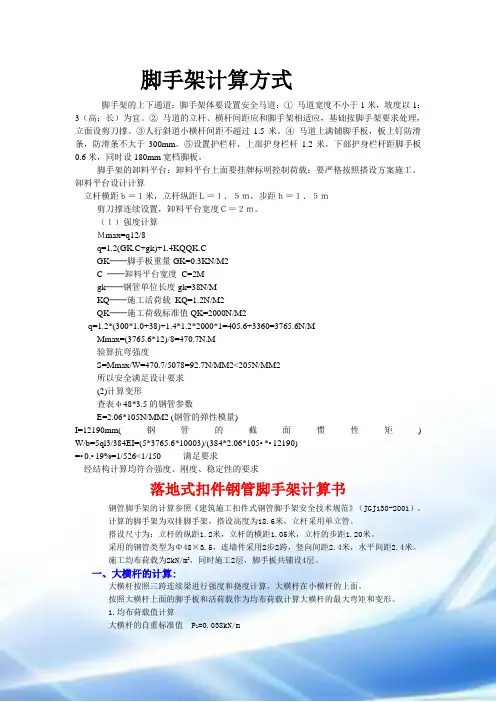

脚手架的计算公式定理
脚手架计算方式脚手架的上下通道：脚手架体要设置安全马道：①马道宽度不小于1米，坡度以1：3（高：长）为宜。
②马道的立杆、横杆间距应与脚手架相适应，基础按脚手架要求处理，立面设剪刀撑。
③人行斜道小横杆间距不超过1.5米。
④马道上满铺脚手板，板上钉防滑条，防滑条不大于300mm。
⑤设置护栏杆，上部护身栏杆1.2米，下部护身栏杆距脚手板0.6米，同时设180mm宽档脚板。
脚手架的卸料平台：卸料平台上面要挂牌标明控制荷载；要严格按照搭设方案施工。
卸料平台设计计算立杆横距ｂ＝１米，立杆纵距Ｌ＝１．５ｍ，步距ｈ＝１．５ｍ剪刀撑连续设置，卸料平台宽度Ｃ＝２ｍ。
（１）强度计算Ｍmax=q12/8q=1.2(GK.C+gk)+1.4KQQK.CGK──脚手板重量GK=0.3KN/M2C ──卸料平台宽度C=2Mgk──钢管单位长度gk=38N/MKQ──施工活荷载KQ=1.2N/M2QK──施工荷载标准值QK=2000N/M2q=1.2*(300*1.0+38)+1.4*1.2*2000*1=405.6+3360=3765.6N/MMmax=(3765.6*12)/8=470.7N.M验算抗弯强度S=Mmax/W=470.7/5078=92.7N/MM2<205N/MM2所以安全满足设计要求(2)计算变形查表φ48*3.5的钢管参数E=2.06*105N/MM2 (钢管的弹性模量)I=12190mm(钢管的截面惯性矩) W/b=5ql3/384EI=(5*3765.6*10003)/(384*2.06*105•*•12190)=•0.•19%=1/526<1/150 满足要求经结构计算均符合强度、刚度、稳定性的要求落地式扣件钢管脚手架计算书钢管脚手架的计算参照《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）。
计算的脚手架为双排脚手架，搭设高度为18.6米，立杆采用单立管。
搭设尺寸为：立杆的纵距1.2米，立杆的横距1.05米，立杆的步距1.20米。
脚手架支撑 计算公式例子
一、脚手架的布置现浇砼拱圈施工采用满堂脚手支架，支架采用48*3.5mm插扣式钢管脚手架，支架间距600*900mm，在侧墙和二类横墙处加密为间距600*450mm，步距1200 mm。
钢管上下均采用可调节支撑，并增设剪力撑以增加支架整体稳定性，拱圈底模采用1220*2440*15 mm的竹胶板，竹胶板下用50*70mm方木，间距200mm，钢管脚手架顶托上用48*3.5 mm弧形钢管拱架支撑，间距600mm。
二、支架验算1. 模板支架验算（按1m纵向长计算）1.1 钢筋砼自重N1=8251.3/186.7*26/30=38.3KN/m21.2 模板及方木荷载N2=0.3KN/ m21.3 弧形钢管拱架荷载N3=53*（4.14+1）/2*3.84/3000=0.17KN/ m2 1.4 钢管支架自重N4=（102*12.22/2.4*8.19+30*2*2.7/0.6+53*1*3.86/0.9+107*3.84）/3000=1.72KN/ m21.5 施工活荷载N5=2.5 KN/ m21.6 振捣砼产生的荷载N6=2.0 KN/ m2在侧墙和二类横墙处不加密的情况下，由于支架间距为600*900mm，立杆钢管位于十字交叉处，则每区格面积为0.6*0.9=0.54 m2每根立杆承受的荷载为：1.2*（38.3+0.3+0.17+1.72+2.5+2.0）*0.54=29.15KN<30 KN立杆承载力满足要求模板支架立杆的轴向设计值：N=1.2*（38.3+0.3+0.17+1.72）*0.54+1.4*（2.5+2.0）*0.54=29.640KN根据现场测量结果48*3.5 mm的钢管壁厚不足，计算时采用48*3.0 mm，则A=424 mm2钢管回转半径为：I= 482+422/4=15.9 mm模板支架立杆的计算长度L=1200+2*500=2200 mm长细比！=L/I=2200/15.9=138.4查表得轴心受压的稳定系数∮=0.353N/∮A=29.64*103/（0.353*424）=198N/ mm2<f=205 N/ mm2立杆稳定性满足要求从上面的计算可以看出，虽然立杆承载力和立杆稳定性满足要求，但余量不大，而且我们在计算时是按均布荷载，实际上在侧墙和横墙处的荷载大，所以我们还得计算这两处立杆的受力情况。
脚手架计算公式
óбσδφσφ4.1横向水平杆、纵向水平杆计算（1）横向水平杆抗弯强度Б=M/W≤M=1.2M GK+1.4∑M QK=1.2×［1.2×（0.3+0.11）×12/8］+1.4×［（2×1.2×12）/8］=0.4938.K·M=97.2≤f=205N/mm2查表W=5.08cm3 Б=M/W=493800/5.08×103=92.7≤f=205N/mm2 (2)横向水平杆的挠度V≤［V］V=5q l4/384E2=5×2.892×1012/384×2.06×105=1.5mmV=1.5mm＜L/150=6.7mm(3)纵向水平杆抗弯强度Б=M/W≤fM=1.2M GK+1.4∑M QK=0.395K·M查表W=5.08cm3 Б=M/W=395000/5.08×103=77.76≤f=205N/mm2 (4)横向水平杆的挠度V≤［V］V=FL3/48EZ=1.16×103×1.728×109/48×2.06×105×1.22×105=1.66mm＜L/150=8mm(5)扣件抗滑承载力R=（2+0.3+0.11）×1.44/2=1.735KN＜［R］=8KN4.2立杆计算N/ΦA+M W/W≤LN=1.2（NG1可+ NG2款）+0.85×1.4∑N QR=1.2［0.1291×30+（1.2×0.11+1.44×0.3）］+0.85×1.4×2×1.44 ×0.5=5.32+1.71=7.03KNλ=L0/i=1.92 查表得Φ=0.195查表i=1.58cm L0=kμh=1.155×1.75×1.5=303.2 cm查表得A=4.89 cm2M W=0.85×1.4 M WK=0.88×1.4 M K L a h2/10=0.135KN·MM K=0.7μZμS W V=0.7×1.11×1.2×0.45=0.42N/ΦA+M W/W=100.3N＜f=205N4.3连墙件计算N L= N LW+N0N LW=1.4×0.42×(1.2×1.5×9)=9.53KNN0按规范取值 N0=5KNN L= N LW+ N0=9.53+5=14.53 KN连墙件截面 A= N L/ f=70.9应采用φ10(A=78.5)以上钢筋为连墙件4.4立杆地基承载力P≤f g P=N/A一. 脚手架设计计算的原则：1.架高≥20.00m，且相应脚手架安全技术规范没有给出不必计算的构架尺寸规定。
脚手架计算公式
脚手架计算公式脚手架计算书1、脚手架相关力学计算条件根据檐高和施工的需要，搭设脚手架的高度为H=74.20m(考虑到屋顶局部高处因此均按80m计算)、立杆横距Lb=1.05m、立杆纵距L=1.20m,大横杆步距h=1.2m，横向水平杆靠墙一侧外伸长度,300mm,铺5cm厚木脚手板4层，同时施工2层，施工荷载按结构施工时取Qk=4KN/M2，(装修时荷载考虑两层同时作业，每两米按一人操作计算，人边放一个300mm高直径500mm的灰斗，架体脚手板上排放两箱外墙面砖)，连墙杆布置为两步三跨(2h×3L)，钢管为φ48×3.2，基本风压W0,0.35KN/m2，采用密目立网全封闭,计算脚手架的整体稳定。
其它计算参数查《建筑施工扣件式钢管脚手架安全技术规范》及《建筑施工计算手册》知:立杆截面面积A=489mm2(由于使用旧钢管，考虑到磨损，钢管壁厚按3.2mm计算，则截面面积A=458mm2),钢管回转半径i=1.58cm,截面模量W=5.08cm3,钢材抗压强度设计值f,205N/mm2，脚手架钢管重量为0.0384KN/m，扣件自重为0.014KN/个，木脚手板的自重0.35KN/m2，密目网(密度为2300目/100cm2)的自重0.005KN/m2，挡脚板、栏杆的自重0.14KN/m。
2、纵向水平杆计算:脚手架属于双排扣件式钢管脚手架，施工荷载由纵向水平杆传至立杆，只对纵向水平杆进行计算，按三跨连续梁计算，计算简图如下抗弯强度按下式计算σ, ?fM,0.175F?LF—由横向水平杆传给纵向水平杆的集中力设计值，F=0.5qlb(1+ )2 q―作用于横向水平杆的线荷载设计值;q= (1.2Qp+1.4QK)?S1Qp―脚手板自重,0.35 KN/m2;QK―施工均布荷载标准值(装修施工时为2KN/M2)取QK=3KN/M2;f―Q235钢抗弯强度设计值，按规范表5.1.6采用，f,205N/mm2;S1―施工层横向水平杆间距，取S1=1200mm;1.4―可变荷载的荷载分项系数;a1―横向水平杆外伸长度,取a1,300mm,柱距，取 =1050mm,排距，取 =1200mmW,截面模量，按规范附录B表B取值，W=5.08cm3;σ,,, ,f= ,满足要求挠度验算= (与10mm)式中 -由横向水平杆传给纵向水平杆的集中力标准值，=4.16mm, =1200/150= 8mm,满足要求。
脚手架的计算公式
脚手架计算方式脚手架的上下通道：脚手架体要设置安全马道：①马道宽度不小于1米，坡度以1：3（高：长）为宜。
②马道的立杆、横杆间距应和脚手架相适应，基础按脚手架要求处理，立面设剪刀撑。
③人行斜道小横杆间距不超过1.5米。
④马道上满铺脚手板，板上钉防滑条，防滑条不大于300mm。
⑤设置护栏杆，上部护身栏杆1.2米，下部护身栏杆距脚手板0.6米，同时设180mm宽档脚板。
脚手架的卸料平台：卸料平台上面要挂牌标明控制荷载；要严格按照搭设方案施工。
卸料平台设计计算立杆横距ｂ＝１米，立杆纵距Ｌ＝１．５ｍ，步距ｈ＝１．５ｍ剪刀撑连续设置，卸料平台宽度Ｃ＝２ｍ。
（１）强度计算Ｍmax=q12/8q=1.2(GK.C+gk)+1.4KQQK.CGK──脚手板重量GK=0.3KN/M2C ──卸料平台宽度C=2Mgk──钢管单位长度gk=38N/MKQ──施工活荷载KQ=1.2N/M2QK──施工荷载标准值QK=2000N/M2q=1.2*(300*1.0+38)+1.4*1.2*2000*1=405.6+3360=3765.6N/MMmax=(3765.6*12)/8=470.7N.M验算抗弯强度S=Mmax/W=470.7/5078=92.7N/MM2<205N/MM2所以安全满足设计要求(2)计算变形查表φ48*3.5的钢管参数E=2.06*105N/MM2 (钢管的弹性模量)I=12190mm(钢管的截面惯性矩) W/b=5ql3/384EI=(5*3765.6*10003)/(384*2.06*105•*•12190)=•0.•19%=1/526<1/150 满足要求经结构计算均符合强度、刚度、稳定性的要求落地式扣件钢管脚手架计算书钢管脚手架的计算参照《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）。
计算的脚手架为双排脚手架，搭设高度为18.6米，立杆采用单立管。
搭设尺寸为：立杆的纵距1.2米，立杆的横距1.05米，立杆的步距1.20米。
脚手架计算规则
.外墙脚手架＝外边线×砌筑高度（不扣除门窗空圈洞口面积）2.里脚手架＝内墙净长×墙高（不扣除门窗空圈洞口面积）3.围墙脚手架＝围墙中心线×墙高（室外自然地坪至围墙顶面标高）4.满堂脚手架＝室内净空水平投影面积（不扣除附墙垛、柱等所占面积）5.水平防护脚手架按实际铺板的水平投影面积计算6.垂直防护脚手架＝自然地坪至最上层横杆之间的塔设高×实际塔设长度综合脚手架的工程量按建筑物的总建筑面积计算在计价清单中规定：1、外脚手架分不同墙高，按外墙外边线的凹凸（包括凸出阳台）总长度以设计室外地坪至外墙的顶板面或檐口的高度计算，有女儿墙的高度算至女儿墙顶面。
2、计算外脚手架时，门窗洞口及穿过建筑物的通道的空洞面积不扣除，有山墙者，以山尖1/2高度计算。
3、毛石挡土墙砌筑高度超过1.2M，按一面外脚手架计算。
4、挑脚手架，按搭设长度和层数，以延长米计算。
5、垂直防护架，按自然地坪至最上一层横杆之间的搭设高乘以实际搭设长度以平方米计算。
1.综合脚手架综合包括内容：（a）内、外墙砌筑脚手架（b）外墙脚手架（c）檐高20m以内的斜道和上料平台未包括内容（a）高度在3.6m以上的天棚抹灰或安装脚手架（b）基础深度超过2m（自设计室外地坪起）的混凝土运输脚手架（c）电梯安装井道脚手架（d）人行过道防护脚手架(e) 房屋加层脚手架，构筑物及附属工程脚手架以上以上综合脚手架未包括项目发生时，按单项脚手架规定另列项目计算2.a.综合脚手架按房屋建筑面积计算，计量单位：平方米，具体计算规则参考房屋建筑面积计算规则。
b.3.满堂脚手架适用于天棚安装，高度在超过3.6m以上至5.2m以内的天棚抹灰或安装按满堂脚手架基本层计算，高度在5.2m以上，另按增加层定额计算，如仅勾缝，刷浆或油漆时，按满堂脚手架定额乘系数0.2，满堂脚手架在同一操作地点进行多种操作时（不另行搭设），只能计算一次脚手架费用。
脚手架计算公式大全
1.04
基本风压wo
0.4 KN/m2
wk=0.7×uz×us×wo= 0.30 KN/m2
立杆自重N3=38.4×H= 2、立杆内力的计算 有关参数的计算
计算长度lo=k×u×h= 其中： 计算长度附加系数k
552.96 N 3.22 m
1.155
单杆计算
长度系数
u查规范
表5.3.3 单杆计算06000 N/mm2
本计算书中的规范指的是《建筑施工扣件式钢管脚手架安全技术规范》JGJ 130—2001
二、脚手架计算 （一）、大横杆的计算 把大横杆简化为连续三跨梁来计算简图如下
q
R1
R
R
R1
la
la
la
1、荷载计算
恒荷载计算
竹排片的规格为1.2m×1.5m，自重标准值为56N/m2
38.4×la×4=
276.48 N
38.4×（lb+a）×1= 57.6 N
15×6=
90 N
56×la×lb=
120.96 N
140×la=
252 N
20×la×h=
64.8 N
小计：N1= 861.84 N
N2=P×la×lb= 2
4320 N
风压高度变化系数uz
1.025
脚手架风荷载体型系数us
其中： Aw为每个连墙件的覆盖面积内脚手架外侧面的迎风面积
Aw=bw×hw=
19.44 m2
bw=n2×la=
5400 mm
hw=n1×h=
3600 mm
No为连墙件约束脚手架平面外变形所产生的轴向力
双排架的No
5
KN
连墙件的强度验算
脚手架计算方法
a）平面图b）柱【解】(1)柱脚手架工程量：每根柱的脚手架工程量=(柱断面周长+3.6m)×柱高=[(0.5+0.3)×2+3.6](4.45+0.38+0.12)m2=25.74m2 10根柱的脚手架工程量=25.74×l0m2=257.4m2(2)梁脚手架工程量：每根梁的脚手架工程量=设计室内地坪(或楼板上表面)至梁底的高度×梁净长6m开间粱脚手架工程量=(4.45+0.38-0.15)×(6-0.5)×8m2=205.92m212m跨度梁脚手架工程量=4.68×(12-0.5)×5m2=269.1m2(3)假设该高层住宅楼为12层，现浇钢混凝土框架柱、梁按双排脚手架计算，若施工组织设计采用钢管架，则总工程量：(257.4+205.92+269.1)m2×12=8789.04m2综合基价：应执行4—8子目 2811.06元/100m2综合基价合计=2811.06×8789.04/100=247065.188元5.按图所示，计算外脚手架及里脚手架工程量及综合基价。
a）平面图b）剖面图【解】(1)外脚手架工程量：[(38.5+0.24)×2+(8+0.24)×2]×(12+0.3)m2=1089.29m2综合基价：应执行4-2子目 719.97元/100m2综合基价合计=719.97×1089.29/100=7842.561元(2)里脚手架工程量：[(8-1.8-0.24)×10+(3.5-0.24)×8]×[(3-0.12)×3+3]=997.32m2综合基价：应执行4-20子目 147.98元/100m2综合基价合计=147.98×997.32/100=1475.834元6.如图所示，求外墙脚手架工程量及综合基价。
脚手架计算公式
1、计算依据（1）《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）（2）《建筑结构荷载规范》（GB50009-2001）（3）海湾浪琴工程设计图纸及地质资料等2、脚手架的计算参数搭设高度H=39.6米（取最大高度，22排），步距h=1.8米，立杆纵距la=1.5米，立杆横距lb=1.1米，连墙件为2步3跨设置，脚手板为毛竹片，按同时铺设7排计算，同时作业层数n1=1。
脚手架材质选用φ48×3.5钢管，截面面积A=489mm2，截面模量W=5.08×103 mm3，回转半径i=15.8mm，抗压、抗弯强度设计值f=205N/mm2，基本风压值ω0=0.7 kN/m2，计算时忽略雪荷载等。
3、荷载标准值结构自重标准值：gk1=0.1248kN/m （双排脚手架）竹脚手片自重标准值：gk2=0.35kN/m2 （可按实际取值）施工均布活荷载：qk=3 kN/m2风荷载标准值：ωk=0.7μz•μs•ω0式中μz——风压高度变化系数，查《建筑结构荷载规范》并用插入法得39.6米为1.12μs——脚手架风荷载体型系数，全封闭式为1.2ω0——基本风压值，为0.7 kN/m2则ωk=0.7×1.12×1.2×0.7=0.658 kN/m24、纵向水平杆、横向水平杆计算横向水平杆计算脚手架搭设剖面图如下：按简支梁计算，计算简图如下：每纵距脚手片自重NG2k=gk2×la×lb=0.35×1.5×1.1=0.5775 kN每纵距施工荷载NQk=qk×la×lb =3×1.5×1.1=4.95 kNMGk= kN•mMQk= kN•mM=1.2MGk+1.4MQ k=1.2×0.07+1.4×0.605=0.931 kN•m<f=205 kN/mm2横向水平杆抗弯强度满足要求。
脚手架计算
（一）求N值1、N gk1（一步一纵距）自重（1）立杆：立杆长度为脚手架的步距h，脚手架为双排（乘以2），再乘以每m 长的重量就等于一步一纵距的立杆自重（0.0384kg/m）。
a、单立杆计算公式=2h×自重=2×1.5×0.0384=0.1152 KNb、双立杆计算公式=2×2h×自重=2×2×1.5×0.0384=0.2304 KN（2）大横杆：大横杆长度为脚手架的纵距L，因脚手架里外排各有一根大横杆，所以乘以2，再乘以每m长的重量。
大横杆计算公式=2L×自重=2×1.5×0.0384=0.1152 KN （3）小横杆：脚手架每一纵距内只有一根小横杆，在立杆与大横杆的交点处，小横杆伸出外排杆15cm，伸出里排杆25cm，双排脚手架宽度为b=1.4m，里排立杆距外墙40cm。
小横杆计算公式=（0.15+脚手架宽b+0.25）×1×自重=（0.15+1.4+0.25）×1×0.0384=0.0692 KN（4）扣件：扣件选用可锻铸造扣件，每个自重0.015Kg。
扣件个数=一根小横杆上两个+立杆与大横杆一个×2（双排）+接头扣件（立杆及大横杆接6m长用一个接头扣件。
）（h/b×2+L/b×2）都加在一起即为扣件个数，再乘每个重量。
平立杆脚手架计算公式=[2+2+（h/b×2+L/b×2）]×0.015=[2+2+(1.5/b×2+1.5/b×2)]×0.015=(2+2+1)×0.015=0.075 KN双立杆脚手架计算公式=7.5×0.015=0.1125 KN（5）合计每步重：平立杆N GK11=0.1152+0.1152+0.06912+0.075=0.37452 KN双立杆N G11=0.1152+0.1152+0.06912+0.1125=0.412 KN（6）n步=H/h=50/1.5=34步n=n/2×N GK1+n/2×N GK2=17×0.37452+17×0.4120=13.3712 KN以上计算的自重13.3712 KN是由里外四根立杆承重，所以应将自重除以2，求出双立杆承重。
脚手架计算公式
脚手架工程量计算(一).综合脚手架1.综合脚手架应分单层、多层和不同檐高，按“建筑面积计算规则”计算其工程量。
2.满堂基础脚手架工程量按其底板面积计算。
满堂基础按满堂脚手架基本层项目的50％计算脚手架摊销费。
3.高度在3.6m以上的吊顶天棚，按满堂脚手架乘以系数0.3计算脚手架摊销费。
4.玻璃幕墙的脚手架按其高度相应的外脚手架项目乘以系数0.3计算。
(二).单项脚手架1.外脚手架、单排脚手架、里脚手架均按垂直投影面积计算，不扣除门窗洞口和空圈等所占面积。
2.满堂脚手架按搭设的水平投影面积计算，不扣除垛、柱所占的面积。
满堂脚手架高度以设计地坪到装饰面计算，高度在 3.6m 增加一层计算，增加高度在至5.2m时，按满堂脚手架基本层计算。
高度超过0.6m以内时舍去不计。
5.2m时，每增加 1.2m，按例如：设计地坪到装饰面层高度未9.2m，其增加层数为：(9.2-5.2)/1.2＝3(层)，余下0.4m舍去不计。
（1.满堂基础计算脚手架的规定，对满堂基础的深度无限制）3.挑脚手架按搭设长度和搭设层数，以延长米计算。
4.悬空脚手架按搭设的水平投影面积计算。
5.烟囱、水塔脚手架，区别不同直径、高度以座计算。
6.水塔脚手架按相应烟囱脚手架人工乘以系数1.11，其它不变。
7.砌筑工程高度在 1.35～3.6m以内者按里脚手架计算；高度在砖柱高度在 3.6m以内者按柱外围周长乘实砌高度按里脚手架计算；高度在3.6m以上者按外脚手架计算，独立3.6m以上者按柱外围周长加3.6m乘实砌高度按单排脚手架计算。
8.砌石工程(包括砌块)高度超过1m时均按外脚手架计算。
独立石柱高度在3.6m以内者按柱外围周长乘实砌高度计算工程量；高度再 3.6m以上者按柱外围周长加 3.6m乘实砌高度计算工程量。
9.围墙高度从自然地坪至围墙顶计算，长度按墙中心线计算，不扣除门所占面积，但门柱和独立柱的砌筑脚手架亦不增加。
10.凡高度超过1.2m的室内外砼贮水(油)池、贮仓、设备基础均以构筑物的外围周长乘高度按外脚手架计算。
脚手架计算(表格中含公式)
[f]=205N/mm2
3
≤
[w]
Rc=8000N
38.4×la×4= 38.4×（lb+a）×1=
184.32 46.08 15×6= 90 56×la×lb= 80.64 140×la= 168 20×la×h= 28.8 小计：N1= 597.84
N N N N N N N 2880 N
风压高度变化系数uz 0.92 脚手架风荷载体型系数us 1.04 基本风压wo 0.4 kN/m2 wk=0.7×uz×us×wo= 0.27 kN/m2
2、立杆内力的计算 立杆采用单立杆 立杆自重N3=38.4×H=
153.6 N 2
有关参数的计算 计算长度lo=k×u×h= 其中：
2Hale Waihona Puke 15 m计算长度附加系数k 1.155 单杆计算长度系数u查规范表5.3.3 单杆计算长度系数u查规范表5.3.3 1.55 长细比λ =lo/i= 136 ≤ [λ ]= 210 查规范中的附表C可得φ = 0.174 2.1 组合风荷载的作用 立杆底端的轴力N为 N=(n×N1/2+N3)×1.2+0.85×(n'×N2/2)×1.4= 4328.9 N 风荷载作用下的立杆段弯距值 M=0.85×1.4×wk×la×h2/10= 55.09 N·m 立杆稳定性验算 N/（φ ×A）+M/W= 61.72 N/mm2 ≤ 满足要求 2.2 不组合风荷载的作用 立杆底端的轴力为 N=(n×N1/2+N3)×1.2+(n'×N2/2)×1.4= 4933.73 N 立杆稳定性验算 N/（φ ×A）= 57.99 N/mm2 ≤ 满足要求 [f]=205N/mm2
2、强度验算 荷载作用下的弯矩M的计算 M=0.1×（g×1.2+q×1.4）×la2= 131.47 N·m 大横杆强度的验算 σ =M/W= 25.88 N/mm2 ≤ [f]=205N/mm2 满足要求 [f]为Q235钢抗拉、抗压和抗弯强度设计值见规范表5.1.6 其中: 3、挠度验算 w=0.677×（g×1.2+q×1.4）×la4/（100×E×I）= 0.51 mm ≤ [w] [w]为受弯构件允许挠度值查规范表5.1.8 其中: [w]=la/150= 8 mm 满足要求 荷载作用下的中间支座反力的计算 R=1.1×（g×1.2+q×1.4）×la= 1205.11 N 1
脚手架如何计算(满堂脚手架计算公式)爱book
脚手架如何计算(满堂脚手架计算公式)爱book一、脚手架如何计算1.1 脚手架计算概述脚手架计算是指在建造工程中使用脚手架支撑结构物，对脚手架的载荷进行计算，确保脚手架的稳定性和安全性。
本章节将详细介绍脚手架计算的相关原理和步骤。
1.2 脚手架计算步骤1.2.1 确定设计荷载在进行脚手架计算之前，首先需要确定设计荷载。
设计荷载包括自重荷载、人员荷载、材料荷载和风荷载等。
根据工程的具体情况和要求，确定各种荷载的数值。
1.2.2 确定脚手架结构根据需要搭建的脚手架形式和结构形式，确定脚手架的结构形式和参数，包括脚手架的类型、高度、跨度、立杆间距、梁间距等。
1.2.3 计算材料布置根据脚手架的结构形式和参数，计算各个材料的布置方式和数量。
包括立杆、横杆、对角杆等材料的数量和间距。
1.2.4 进行静力分析根据设计荷载和脚手架的结构形式，进行静力分析，计算各个节点的受力情况，包括节点的轴力、弯矩和剪力等。
1.2.5 确定材料的强度和刚度根据脚手架的结构形式和静力分析的结果，确定材料的强度和刚度。
包括材料的抗弯强度、抗剪强度和抗压强度等。
1.2.6 进行结构稳定性计算根据脚手架的结构形式、静力分析的结果和材料的强度和刚度，进行结构稳定性计算，确保脚手架的稳定性和安全性。
1.3 脚手架计算结果根据以上步骤进行计算，得出脚手架的计算结果，包括各个节点的受力情况、材料的强度和刚度、结构的稳定性等。
1.4 脚手架计算的应用脚手架计算是建造工程中的重要工作，对于确保脚手架的安全性和稳定性具有重要意义。
根据脚手架计算的结果，可以选择合适的脚手架结构和材料，并采取相应的加固措施，确保脚手架的安全使用。
附件：本文档涉及附件包括脚手架计算表格、设计荷载表格、静力分析结果表格等。
法律名词及注释：1. 脚手架：建造工程中用于支撑和搭设各种建造物、场所的临时结构。
2. 设计荷载：指在设计建造物时所考虑的各种外力和荷载。
3. 静力分析：通过力学原理和静力平衡方程来分析结构体受力及变形情况的方法。
脚手架用量计算公式
脚手架用量计算公式一、脚手架工程量计算一般规则1、建筑物外墙脚手架，凡设计室外地坪至檐口（或女儿墙上表面）的砌筑高度在15m 以下的，按单排脚手架计算；砌筑高度在15m以上的或砌筑高度虽不足15m，但外墙门窗及装饰面积超过外墙表面积60%以上的，均按双排脚手架计算。
2、建筑物内墙脚手架，凡设计室内地坪至顶板下表面（或山墙高度的1/2处）的砌筑高度在3.6m以下的，按里脚手架计算；砌筑高度超过3.6m以上时，按单排脚手架计算。
3、石砌墙体，凡砌筑高度超过1m以上时，按外脚手架计算。
4、计算内、外墙脚手架时，均不扣除门、窗洞口、空圈洞口等所占的面积。
5、同一建筑物高度不同时，应按不同高度分别计算。
6、现浇钢筋混凝土框架柱、梁按双排脚手架计算。
7、围墙脚手架，凡室外自然地坪至围墙顶面的砌筑高度在3.6m以下的，按里脚手架计算；砌筑高度超过3.6m以上时，按单排脚手架计算。
8、室内天棚装饰面距设计室内地坪在3.6m以上时，应计算满堂脚手架，计算满堂脚手架后，墙面装饰工程不再计算脚手架。
9、滑升模板施工的钢筋混凝土烟筒、筒仓，不另计算脚手架。
10、砌筑储仓，按双排脚手架计算。
11、储水（油）池，大型设备基础，凡距地坪高度超过1.2m以上的，按双排脚手架计算。
12、整体满堂钢筋混凝土基础，凡其宽度超过3m时，按其底板面积计算满堂脚手架。
二、砌筑脚手架工程量计算：1、外脚手架按外墙外边线长度，乘以外墙砌筑高度以平方米计算，突出墙外宽度在24cm 以内的墙垛，附墙烟筒等不计算脚手架；宽度超过24cm以外时按图示尺寸展开计算，并入外脚手架工程量之内。
2、里脚手架按墙面垂直投影面积计算。
3、独立柱按图示柱结构外围周长另加3.6m乘以砌筑高度以平方米计算，套用相应外脚手架定额。
三、现浇钢筋混凝土框架脚手架工程量计算：1、现浇钢筋混凝土柱，按柱图示周长尺寸另加3.6，乘以柱高以平方米计算，套用相应外脚手架定额。
2、现浇钢筋混凝土梁、墙，按设计室外地坪或楼板底之间的高度，乘以梁、墙净长以平方米计算，套用相应双排外脚手架定额。
脚手架最大搭设高度的计算
脚手架最大搭设高度的计算:按《规范》5.3.6条不考虑风荷载时,采用单立管的敞开式、全封闭和半封闭的脚手架可搭设高度按照下式计算：构配件自重标准值产生的轴向力N G2K(kN)计算公式为：N G2K = N G2+N G3+N G4 = 2.456 kN；活荷载标准值：N Q = 2.4 kN；每米立杆承受的结构自重标准值：G k = 0.125 kN/m；H s =[0.145×4.89×10-4×205×103-(1.2×2.456+1.4×2.4)]/(1.2×0.125)=54.941 m；按《规范》5.3.6条脚手架搭设高度H s等于或大于26米，按照下式调整且不超过50米：[H] = 54.941 /(1+0.001×54.941)=52.08 m；[H]= 52.08 和50 比较取较小值。
经计算得到，脚手架搭设高度限值[H] =50 m。
脚手架单立杆搭设高度为23m，小于[H]，满足要求！按《规范》5.3.6条考虑风荷载时,采用单立管的敞开式、全封闭和半封闭的脚手架可搭设高度按照下式计算：构配件自重标准值产生的轴向力N G2K(kN)计算公式为：N G2K = N G2+N G3+N G4 = 2.456 kN；活荷载标准值：N Q = 2.4 kN；每米立杆承受的结构自重标准值：G k = 0.125 kN/m；计算立杆段由风荷载标准值产生的弯矩：M wk=M w/ (1.4×0.85) = 0.137 /(1.4 ×0.85) = 0.115 kN.m；H s =( 0.145×4.89×10-4×205×103-(1.2×2.456+0.85×1.4×(2.4+0.145×4.89×100×0.115/5.08)))/(1.2×0.125)=45.516 m；按《规范》5.3.6条脚手架搭设高度H s等于或大于26米，按照下式调整且不超过50米：[H] = 45.516 /(1+0.001×45.516)=43.534 m；[H]= 43.534 和50 比较取较小值。
脚手架计算
门机行走现浇梁脚手架计算1、基本数据立杆横距：60cm ，立杆纵距：75cm ，步距：150cm ，立杆最大高度16m 。
架管规格为：φ48mm ×3.25mm2、立杆稳定性计算（1）立杆长细比立杆计算长度 l 0=kuhK —长度附加系数 查得k=1.155h —步距 h=1.5mu —考虑满堂脚手架整体稳定因素的单根计算长度系数，查得u=2.3 l 0=1.155×2.3×1.5=3.98m长细比 λ=l 0/ii —截面回旋半径（mm ），查得i=1.59cmλ=3.98×100/1.59=250=[λ]=250 长细比满足规范要求（2）计算立杆段的轴向力设计值N不组合风荷载时：N=1.2（N G1K +N G2K ）+1.4ΣN QKN G1K —脚手架结构自重产生的轴向力标准值N G1K =g k ×Hg k —满堂脚手架立杆承受的每米结构自重标准值（KN/m ），查得g k =0.135KN/mN G1K =0.135×16=2.16KNN G2K —构件自重产生的轴向力标准值N G2K =（3.155×25/3）×0.75=19.72KNΣN QK —施工荷载产生的轴向力标准值总和ΣN QK =0.35×0.25×0.75+2×0.6×0.75+1×0.75=1.72KNN=1.2（2.16+19.72）+1.4×1.72=28.66KN（3）立杆的稳定性计算不组合风荷载时N/A ≤fA —立杆的截面面积（mm 2），计算得456.9mm 2N—立杆的轴向力（N）28.66×1000/456.9=62.73N/mm2＜f=205N/mm2立杆稳定性满足要求。
3、脚手架地基承载力计算脚手架由于座在混凝土基础上，完全满足要求，可不进行计算。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
脚手架计算公式
1. 脚手架参数
本工程外防护脚手架采用落地式脚手架，搭设高度为25.000m,本脚手架采用密布网进行全封闭。
搭设尺寸为：横距Lb为1.05m,纵距La为1m,大小横杆的步距为
1.6 m;
内排架距离墙长度为0.30m;
大横杆在上，搭接在小横杆上的大横杆根数为2根；脚手架沿墙纵向长度为150.00 m;采用的钢管类型为①48X 2.75横杆与立杆连接方式为双扣件；取扣件抗滑承载力系数为 1.00;连墙件采用三步四跨，竖向间距4.8 m,水平间距4 m,采用扣件连接；连墙件连接方式为双扣件；2. 活荷载参数
施工均布活荷载标准值:2.000 kN/m2;脚手架用途：装修脚手架；同时施工层数:2层；
3. 风荷载参数
本工程地处湖南长沙市，基本风压0.32 kN/m2;
风荷载高度变化系数诉z,计算连墙件强度时取0.92,计算立杆稳定性时取0.74,风荷载体型系数V s为0.214;
4. 静荷载参数
每米立杆承受的结构白重标准值（kN/m）:0.1248;
脚手板白重标准值（kN/m2）:0.300;栏杆挡脚板白重标准值
（kN/m）:0.150 ;安全设施与安全网（kN/m2）:0.005;
脚手板类别：竹笆片脚手板；栏杆挡板类别：竹笆片脚手板挡板；每米
