电力系统自动电压控制
AVC系统电压无功控制策略

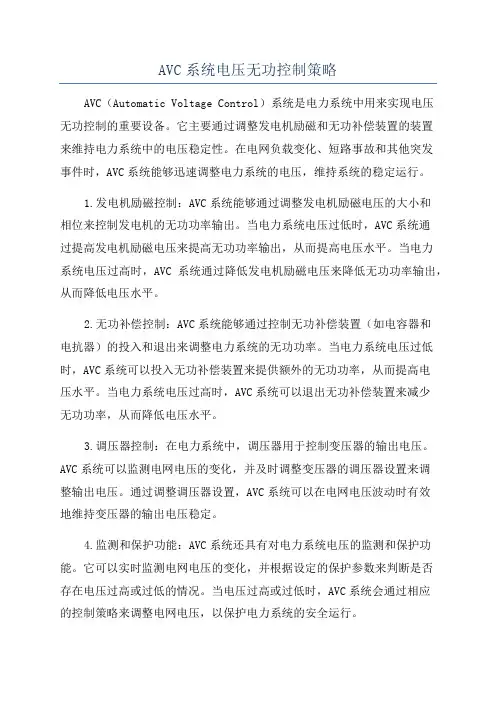

AVC系统电压无功控制策略AVC（Automatic Voltage Control）系统是电力系统中用来实现电压无功控制的重要设备。
它主要通过调整发电机励磁和无功补偿装置的装置来维持电力系统中的电压稳定性。
在电网负载变化、短路事故和其他突发事件时，AVC系统能够迅速调整电力系统的电压，维持系统的稳定运行。
1.发电机励磁控制：AVC系统能够通过调整发电机励磁电压的大小和相位来控制发电机的无功功率输出。
当电力系统电压过低时，AVC系统通过提高发电机励磁电压来提高无功功率输出，从而提高电压水平。
当电力系统电压过高时，AVC系统通过降低发电机励磁电压来降低无功功率输出，从而降低电压水平。
2.无功补偿控制：AVC系统能够通过控制无功补偿装置（如电容器和电抗器）的投入和退出来调整电力系统的无功功率。
当电力系统电压过低时，AVC系统可以投入无功补偿装置来提供额外的无功功率，从而提高电压水平。
当电力系统电压过高时，AVC系统可以退出无功补偿装置来减少无功功率，从而降低电压水平。
3.调压器控制：在电力系统中，调压器用于控制变压器的输出电压。
AVC系统可以监测电网电压的变化，并及时调整变压器的调压器设置来调整输出电压。
通过调整调压器设置，AVC系统可以在电网电压波动时有效地维持变压器的输出电压稳定。
4.监测和保护功能：AVC系统还具有对电力系统电压的监测和保护功能。
它可以实时监测电网电压的变化，并根据设定的保护参数来判断是否存在电压过高或过低的情况。
当电压过高或过低时，AVC系统会通过相应的控制策略来调整电网电压，以保护电力系统的安全运行。
1.基于遗传算法的优化控制：这种控制策略通过遗传算法来求解电力系统无功控制的最优解。
遗传算法根据系统的控制目标和约束条件，通过模拟生物进化过程来最优解。
这种控制策略可以在复杂的电力系统中获得较好的控制效果。
2.基于模糊逻辑的控制：这种控制策略通过建立模糊逻辑控制模型来实现电力系统的电压无功控制。
电力系统电压控制

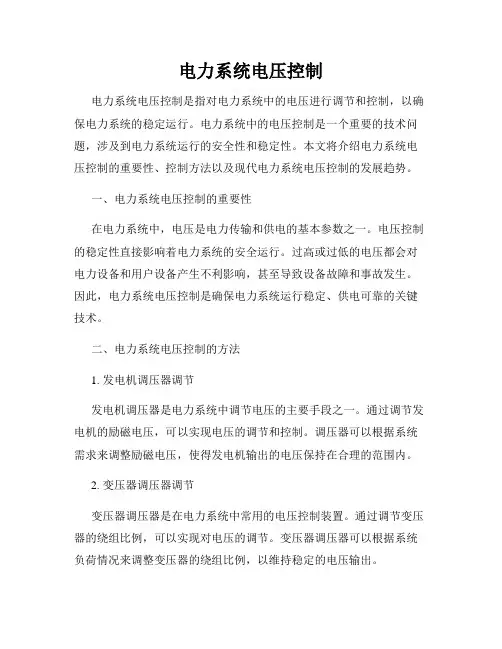

电力系统电压控制电力系统电压控制是指对电力系统中的电压进行调节和控制，以确保电力系统的稳定运行。
电力系统中的电压控制是一个重要的技术问题，涉及到电力系统运行的安全性和稳定性。
本文将介绍电力系统电压控制的重要性、控制方法以及现代电力系统电压控制的发展趋势。
一、电力系统电压控制的重要性在电力系统中，电压是电力传输和供电的基本参数之一。
电压控制的稳定性直接影响着电力系统的安全运行。
过高或过低的电压都会对电力设备和用户设备产生不利影响，甚至导致设备故障和事故发生。
因此，电力系统电压控制是确保电力系统运行稳定、供电可靠的关键技术。
二、电力系统电压控制的方法1. 发电机调压器调节发电机调压器是电力系统中调节电压的主要手段之一。
通过调节发电机的励磁电压，可以实现电压的调节和控制。
调压器可以根据系统需求来调整励磁电压，使得发电机输出的电压保持在合理的范围内。
2. 变压器调压器调节变压器调压器是在电力系统中常用的电压控制装置。
通过调节变压器的绕组比例，可以实现对电压的调节。
变压器调压器可以根据系统负荷情况来调整变压器的绕组比例，以维持稳定的电压输出。
3. 发电和负荷管理通过发电计划和负荷管理，可以在电力系统中实现对电压的控制。
合理调度发电机组和负荷的运行，在系统负荷变化时调整发电机组的出力，使得系统电压保持在合适的范围内。
三、现代电力系统电压控制的发展趋势随着电力系统的规模扩大和技术的进步，现代电力系统电压控制也不断发展和完善。
以下是现代电力系统电压控制的一些发展趋势：1. 自动化控制现代电力系统电压控制越来越趋向于自动化和智能化。
通过引入先进的自动控制装置和算法，可以实现对电力系统电压的自动调节和控制。
2. 多源电力系统随着可再生能源的不断发展和应用，电力系统中多源电力并网已成为趋势。
对于多源电力系统，电压控制的挑战更大，需要更加复杂的控制策略和装置。
3. 柔性交流输电技术柔性交流输电技术是一种新型的电力输电技术，具备较好的电压控制能力。
电力系统的电压和频率调节
电力系统的电压和频率调节电力系统中的电压和频率调节是确保供电系统稳定、高效运行的关键措施。
在电力系统中，电压和频率的调节对于保持用电设备的正常运行以及保障用户的电能质量至关重要。
本文将探讨电力系统中电压和频率调节的原理、方法以及相关控制策略。
一、电压调节1. 电压调节的重要性电力系统中的电压调节是对电压进行稳定控制的过程。
电压的稳定控制是为了保持用电设备在正常范围内工作，同时保证电能质量。
过高或过低的电压都会对电力设备的正常运行产生不利影响，甚至导致设备故障。
2. 电压调节的原理电压调节的原理是通过调整发电机励磁电流或变压器的变比来实现。
在电力系统中，通过自动电压调节器（AVR）调节发电机励磁电流，来控制电压。
同时，变压器的变比调整也可以实现电压调节。
3. 电压调节的方法电压调节的方法主要包括电力系统的无功功率补偿、发电机励磁控制和变压器的变压器调节等。
无功功率补偿通过调整无功功率的流动来改变电网的电压；发电机励磁控制通过调节励磁电流来控制发电机输出电压；变压器调节通过调节变压器的变比来实现电网电压的调整。
二、频率调节1. 频率调节的重要性在电力系统中，频率的稳定性对于保证电力设备的运行和电能质量是至关重要的。
电网的负荷波动、运行状态的变化等因素都会导致频率的波动。
频率的稳定性是确保用电设备正常运行的基础。
2. 频率调节的原理频率调节的原理是通过调节电力系统的发电量来实现。
在电力系统中，发电量和负荷之间必须保持平衡，以维持频率的稳定。
当负荷增加时，发电量也需要增加，以保持频率不变。
3. 频率调节的方法频率调节的方法包括机械调节和自动调节两种方式。
机械调节是通过人工干预来调节机组的负荷和发电量，以维持频率的稳定。
而自动调节则通过采用自动调节装置来实现。
现代电力系统中，自动频率调节器（AGC）是常用的调节装置，它可以自动监测频率的变化并控制机组负荷的调整。
三、电压和频率调节的控制策略1. 电压和频率的联合调节为了确保电力系统供电稳定、高效运行，电压和频率调节是需要相互协调的。
电力系统电压控制的基本原理
电力系统电压控制的基本原理
电力系统电压控制的基本原理主要包括以下几点：
自动调节励磁：通过改变发电机或其他电源的励磁电流，可以调整其端电压。
这是电力系统中最基本和最常用的电压调节手段之一。
调节变压器分接头：变压器的分接头切换可以改变变压器的变比，从而实现电压的调整。
这种方式在电力系统中也得到了广泛应用。
改变无功功率分布：在电力系统中，无功功率的分布对电压水平有着重要影响。
通过调整无功补偿设备的投入或切除，以及改变发电机的功率因数，可以改变无功功率的分布，从而达到调节电压的目的。
自动调节有载调压变压器的分接头：有载调压变压器可以在带负载的条件下切换分接头，从而实现电压的自动调节。
这种方式在电力系统中也得到了广泛应用。
自动调节并联补偿电容器和并联电抗器的投入量：并联补偿电容器和并联电抗器可以用来调节系统的无功功率，从而改变系统的电压水平。
通过自动调节这些设备的投入量，可以实现电压的自动调节。
综上所述，电力系统电压控制的基本原理主要是通过自动调节励磁、调节变压器分接头、改变无功功率分布、自动调节有载
调压变压器的分接头以及自动调节并联补偿电容器和并联电抗器的投入量等手段来实现的。
这些手段可以单独使用，也可以组合使用，以实现对电力系统电压的有效控制。
AVC介绍

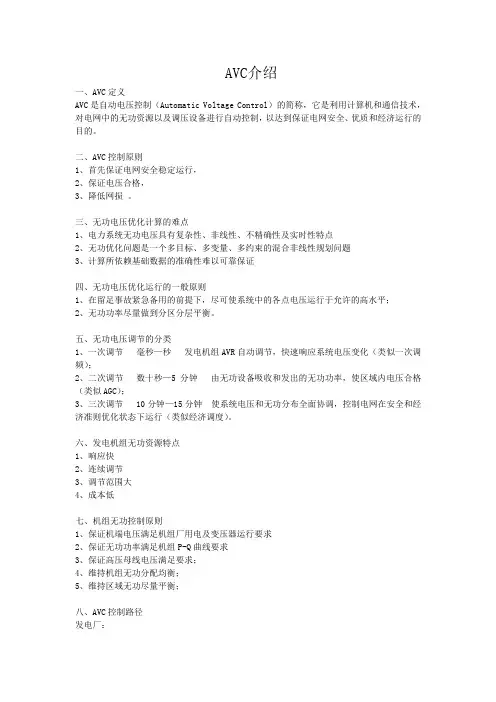

AVC介绍一、AVC定义AVC是自动电压控制（Automatic Voltage Control）的简称，它是利用计算机和通信技术，对电网中的无功资源以及调压设备进行自动控制，以达到保证电网安全、优质和经济运行的目的。
二、AVC控制原则1、首先保证电网安全稳定运行，2、保证电压合格，3、降低网损。
三、无功电压优化计算的难点1、电力系统无功电压具有复杂性、非线性、不精确性及实时性特点2、无功优化问题是一个多目标、多变量、多约束的混合非线性规划问题3、计算所依赖基础数据的准确性难以可靠保证四、无功电压优化运行的一般原则1、在留足事故紧急备用的前提下，尽可使系统中的各点电压运行于允许的高水平；2、无功功率尽量做到分区分层平衡。
五、无功电压调节的分类1、一次调节毫秒—秒发电机组AVR自动调节，快速响应系统电压变化（类似一次调频）；2、二次调节数十秒—5分钟由无功设备吸收和发出的无功功率，使区域内电压合格（类似AGC）；3、三次调节 10分钟—15分钟使系统电压和无功分布全面协调，控制电网在安全和经济准则优化状态下运行（类似经济调度）。
六、发电机组无功资源特点1、响应快2、连续调节3、调节范围大4、成本低七、机组无功控制原则1、保证机端电压满足机组厂用电及变压器运行要求2、保证无功功率满足机组P-Q曲线要求3、保证高压母线电压满足要求；4、维持机组无功分配均衡；5、维持区域无功尽量平衡；八、AVC控制路径发电厂：省调AVC软件――省调SCDAD系统――下行通道――电厂当地功能――（DCS/CCS）――YC无功调节装置――机组自动励磁调节器（AVR）九、机组AVC命令方式1、采用设点值方式，是5MVAR的整数倍，周期一般为1－5分钟。
2、下发机组无功指令的同时，同时还下发主站采集到的机组其它实时信息，如机组实际有功、无功、机端电压，电厂母线电压，由电厂当地功能进行比较，正常后才转发给无功调节装置，否则将发通讯中断信号给无功调节装置。
电网自动电压控制
上一页
返回
任务二 自动电压控制介绍
6. 2. 1现代电网对AVC的需求 电力系统电压/无功优化与控制是提高电压合格率、降低网损、提高系统
运行安全性的有效手段和重要措施。随着我国电网规模的不断扩大和用 户对电能质量要求的不断提高，研究开发适合我国电网实际情况的全网 电压/无功控制系统十分迫切和必要。电网自动电压控制(Avc)是目前电 压/无功控制中追求的最高级形式。它集安全性和经济性于一体，可实现 安全约束下的经济闭环控制，被公认为是电力系统调度控制发展的最高 阶段。在AVC实现过程中，全网无功优化是核心和基础，因而AVC中的 无功优化对计算速度和鲁棒性有着更高要求。尽管已有许多学者对无功 优化进行过深入的研究，但由于该问题本身的复杂性、控制手段的多样 性和电网规模的不断扩大，找到一种合适、实用的无功优化方法仍是电 力系统研究的热点之一。
上一页 下一页 返回
第一节 安全用电知识
三、绝缘安全用具 绝缘安全用具是保证作业人员安全操作带电体及人体与带电体安全距
离不够所采取的绝缘防护工具。绝缘安全用具按使用功能可分为: 1.绝缘操作用具 绝缘操作用具主要用来进行带电操作、测量和其他需要直接接触电气
设备的特定工作。 常用的绝缘操作用具，一般有绝缘操作杆、绝缘夹钳等，如图7-1、图7-
项目六 电网自动电压控制
1 任务一 无功优化与电压控制 2 任务二 自动电压控制介绍
返回
任务一 无功优化与电压控制
6.1.1概述 电力工业是国民经济的重要基础产业，近年来我国电力工业发展迅速，
已进入大电网、大机组、西电东送、南北互济、全国连网的崭新发展阶 段，供电量已经基本可以满足我国国民经济和社会发展的需求，而与此 同时，电能质量成为日益突出的问题。电压是衡量电能质量的重要指标 之一，电压过高会危及电气设备的安全，电压过低会影响设备的正常运 行。 6.1.2无功优化与电压控制 电压和无功功率的分布有着密不可分的关系。在许多情况下，无功功率 是造成电网线路与变压器上电压损失和有功损耗的主要原因。由此可见， 合理地调节无功，对于提高电压质量、降低系统电网损耗(简称网损)具 有重要的意义。无功优化就是其中的一个重要方面。
《中国南方电网自动电压控制(AVC)技术规范(2010年版)》等三项标准
5.5.4
a)能够实现全网分层分区的有效协调，实现网调、省调、直调电厂、枢纽变电站和地区AVC等各级电压控制之间的协调控制；
b)能够实现发电机无功出力调整和电容器/电抗器投切之间的协调控制；
c)能对全网及根据自动分区结果按区域进行无功电压优化计算，且单个区域的优化失败不影响其它区域优化计算的进行；
c)可依据电压曲线进行无功电压控制决策，使得母线电压运行在曲线带宽范围内。
5.5
能根据电网的实时状态进行控制策略计算，并实现控制策略的闭环控制，所给出的控制策略符合无功分层分区就地平衡的原则，并能支持分时段控制策略。
5.5.1
网省AVC应满足枢纽母线电压合格、控制设备满足安全限值等约束条件，尽可能实现无功分层分区平衡，减少全系统网损：
2.
下列文件中的条款通过本规范的引用而构成为本规范的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本规范，然而，鼓励根据本规范达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本规范。
SD 325-89电力系统电压和无功电力技术导则
c)具备自动生成具有抽象共性的模型、数据以及画面的建模功能；
d)能够按照规则自动生成电压考核点和功率因数考核点，并可人工修改；
e)支持定义分时段主变无功（功率因数）、母线电压的运行限值；
f)具备离线建立AVC控制模型的功能，建模过程不影响AVC的实时控制，具备控制模型、控制参数的校核功能，确保模型和参数的逻辑正确性，禁止将校核不通过的模型与参数发布到AVC实时控制应用中；
e)对于所有监视信息可以按控制区域进行分区显示；
电力系统中的电压稳定控制资料
电力系统中的电压稳定控制资料电力系统中的电压稳定控制是确保供电系统的电压稳定运行的重要技术手段。
本文将介绍电力系统中常用的电压稳定控制技术和资料。
一、电力系统中的电压稳定控制技术1. 发电厂调压控制发电厂是电力系统的起始点，调压控制是保证发电厂输出电压稳定的关键。
发电厂通过对励磁系统的调节，控制发电机输出电压的大小，以满足电力系统对电压的需求。
2. 输电线路电压补偿输电线路的电压损耗是导致电压不稳定的主要因素之一。
为了补偿电压损失，可以采用无功补偿设备，如静止无功补偿器（SVC）和STATCOM等，调节输电线路的电压水平，提高系统的电压稳定性。
3. 变压器调压变压器是电力系统中常用的电压调节设备，通过调节变压器的变比来实现对电压的控制。
变压器调压是一种经济、高效的电压稳定控制方法，能够解决电压偏低或偏高的问题。
4. 发电机励磁控制发电机励磁控制是通过调节发电机的励磁系统，改变发电机的励磁电流，从而控制发电机输出电压的大小和稳定性。
励磁系统常用的调节方式包括手动调节、PID控制和自动调节等。
二、1. 电力系统工程图纸电力系统工程图纸是进行电压稳定控制的基础资料，包括系统配置图、线路图、变电站图等。
这些图纸能够直观地反映电力系统的结构和运行状态，为电压稳定控制提供必要的信息。
2. 电力系统监测数据电力系统的监测数据是评估电压稳定控制效果的重要依据。
监测数据包括电气量测量数据、设备运行状态数据等。
通过对监测数据的分析和处理，可以及时发现电压异常情况，并采取相应的控制措施。
3. 电力系统调度指令电力系统调度指令是电压稳定控制的操作指南，由电力调度机构发布。
调度指令包括电力负荷要求、电压控制要求、发电机出力要求等。
操作人员需按照调度指令执行相应的控制操作，确保电力系统的电压稳定运行。
4. 电力系统设备手册电力系统设备手册是电压稳定控制的参考资料，包括发电机、变压器、开关设备等设备的技术参数和操作说明。
操作人员可根据设备手册了解设备的性能特点，正确操作设备，提高电压稳定性。
电力系统中的电压稳定控制
电力系统中的电压稳定控制随着社会经济的发展和人们对电力的需求日益增长，电力系统的稳定性成为一个极其重要的问题。
而电压稳定控制则是保障电力系统正常运行的关键环节之一。
本文将围绕电力系统中的电压稳定控制展开论述，包括电压稳定控制的意义、原理、方法以及未来的发展趋势。
一、电压稳定控制的意义电力系统的电压稳定性指的是在外部扰动和内部变化的情况下，电压能够保持在合理范围内的能力。
电压的过高或过低都会对电力设备和用户带来安全隐患，甚至会导致设备损坏和停电。
因此，电压稳定控制对于保障电力系统的可靠供电和运行安全至关重要。
首先，电压稳定控制可以提高电力系统的负荷输送能力。
稳定的电压能够保证电能迅速到达用户终端，降低输电损耗，提高电能利用效率。
其次，电压稳定控制可以减少对备用电源的依赖。
在电力系统出现扰动或故障时，电压稳定控制可以通过自动调节电力设备的输出来保持电压稳定，进而减少对备用电源的需求，节约了系统维护和运营成本。
此外，电压稳定控制还可以提高电力系统的可靠性和鲁棒性，降低系统故障率。
二、电压稳定控制的原理电力系统的电压稳定控制需要从两个方面考虑：一是调整输电网节点的功率能量，二是调整输电网节点的电压幅值。
在电力系统中，电压稳定控制主要包括直接控制和间接控制两种方法。
直接控制是通过调整输电网节点的有功功率和无功功率来实现电压的稳定。
当电压偏离额定值时，控制系统会采取相应的控制策略，调整节点的有功和无功功率，进而影响输电网的电压。
这种方法具有简单且实时性强的特点，但需要对输电网的状态进行实时监测和分析，并且对逆变器等电力设备有较高的要求。
间接控制则是通过调整输电网节点的电压相角来实现电压的稳定。
在电力系统中，电压偏离常态值主要是由于节点电压相角的偏差引起的。
通过改变输电网节点的电压相角，可以使得节点电压回归到合理范围内。
这种方法对于电压的稳定性具有较好的控制效果，但需要对输电网的拓扑结构和节点连接关系进行全面分析和计算，并且需要较长的计算时间。
电力系统中的电压稳定控制技术
电力系统中的电压稳定控制技术电力系统是一个庞大的网络，由多个发电机、输电线路、变压器和负荷组成。
在电力系统中，电压的稳定控制是确保电网正常运行的重要因素之一。
电压的稳定控制技术主要用于保持电网中的电压在可接受范围内，并防止出现电压过高或过低的情况。
电力系统中的电压稳定控制技术主要分为传统的无源稳压控制和先进的有源稳压控制两类。
无源稳压控制主要通过调节负荷和发电机的运行状态来实现，而有源稳压控制则利用进口电压源或双路稳压源来调整电网的电压。
无源稳压控制技术是最常用的电压稳定控制技术之一。
通过调整负荷的大小和分布，可以有效地控制电网的电压。
在无源稳压控制技术中，变压器和负载的调整起到了重要的作用。
变压器的调整可以改变电压的传输效果，从而达到稳压的效果。
负载的调整可以通过增加或减少负载来控制电压的波动。
无源稳压控制技术在电力系统中应用广泛，并取得了良好的效果。
有源稳压控制技术是一种先进的电压稳定控制技术。
它通过引入先进的电气设备和智能控制系统来实现电压稳定。
有源稳压控制技术主要有两种方式，一种是利用进口电压源，另一种是利用双路稳压源。
进口电压源是通过从其他电力系统中引入电能来调整电网的电压。
双路稳压源是通过两个独立的电压源来调整电网的电压。
有源稳压控制技术可以根据电压变化的情况来自动调整电力系统中各个电气设备的运行状态，从而实现电压的稳定。
电力系统中的电压稳定控制技术对于保障电网的稳定运行具有重要意义。
首先，电压稳定控制技术可以防止电力系统中出现电压过高或过低的问题，避免电力设备因电压过高或过低而受损。
其次，电压稳定控制技术可以提高电力系统的供电质量，保证用户的正常用电。
最后，电压稳定控制技术可以降低电力系统的能耗，提高能源的利用效率。
然而，在实际应用中，电力系统中的电压稳定控制面临着一些挑战和困难。
首先，电力系统的复杂性使得电压稳定控制面临着大量的计算和调整工作。
其次，电力系统的不确定性和随机性使得电压稳定控制的精确性和稳定性面临一定的挑战。
电力系统电压调整的措施
电力系统电压调整的措施
电力系统电压调整是确保电力供应稳定和保障设备正常运行的重要措施之一。
以下是常见的电力系统电压调整措施：
1.发电机调压器控制：发电机调压器是调整发电机输出电压的关键设备。
通过控制调压器的输出电压，可以调整发电机的电压，以满足电力系统的需求。
2.变压器控制：在输电过程中，变压器起到调整电压的作用。
通过调整变压器的变比，可以实现对电压的调整。
控制系统根据电网的负荷情况来调整变压器的变比，以保持正常的电压水平。
3.无功补偿设备：无功补偿设备，如无功补偿容器和STATCOM（静止同步补偿器），可以对电压进行补偿控制。
通过投入或退出无功补偿设备，可以调整系统的无功功率，并间接影响电压水平。
4.电力调度和功率平衡：电力系统的运营人员通过电力调度和功率平衡来控制电压。
根据负荷的变化和供需情况，调整发电机出力和负荷调度，以保持电力系统的稳定和电压水平的合理范围。
5.电压稳定控制器：电压稳定控制器是用于监测和自动调整电压的设备。
通过采集电网的电压信息，并根据预设的控制策略，自动调整发电机的励磁、变压器的变比以及无功
补偿设备的投入与退出，以维持电力系统的电压稳定。
电力系统中的电压稳定控制策略
电力系统中的电压稳定控制策略一、引言电力系统作为现代社会不可或缺的重要基础设施之一，对于经济发展和人民生活至关重要。
而电力系统中的电压稳定控制策略则是维持系统稳定运行的重要手段之一。
本文将就电力系统中电压稳定的意义进行论述，并介绍几种常见的电压稳定控制策略。
二、电压稳定的意义在电力系统中，电压稳定是指保持输电线路上的电压在合理范围内波动，确保电能安全有效地传输和供应给用户。
电压稳定对于维持系统运行稳定和降低能量损耗具有重要意义。
当电压稳定度不足时，电力系统容易出现故障，甚至导致系统崩溃，影响正常的供电服务。
三、电压稳定控制策略1. 发电机无功功率控制策略发电机是电力系统中最重要的电源之一，通过控制发电机的无功功率输出，可以实现电压的稳定控制。
当系统电压过高时，可以增加发电机的无功功率输出，从而消耗多余的电能；当系统电压过低时，可以减小发电机的无功功率输出，增加电能供应。
通过实时监控电压，调节发电机的无功功率输出，可以有效地维持电压在合理范围内。
2. 母线电压控制策略母线电压控制是电力系统中常用的电压稳定控制策略之一。
通过对系统中母线电压的实时监测和调节，可以控制整个系统的电压稳定度。
当电压过高时，可以通过调节并增加负荷，从而消耗多余的电能，使电压恢复正常；当电压过低时，则可以减小负荷，增加电能供应。
母线电压控制策略可以快速调节系统电压，防止系统因电压问题而发生故障。
3. 电压无序控制策略电压无序是指电力系统中电压波动过大，并且频率不稳定的现象。
电压无序会对系统的稳定运行和电气设备的正常工作造成影响。
因此，通过采取电压无序控制策略，可以提高系统的稳定性。
电压无序控制策略主要包括对电力系统的负荷进行监控和控制，避免电力系统过负荷运行，以及对系统中的谐波进行控制，减小谐波对电压的影响。
四、结论电力系统中的电压稳定控制策略对于保持系统运行稳定和提供可靠的电能供应非常重要。
本文介绍了发电机无功功率控制策略、母线电压控制策略和电压无序控制策略等几种常见的电压稳定控制策略，它们能够有效地维持系统电压在合理范围内波动，确保电力系统的安全运行。
电力系统中的电压稳定控制技巧
电力系统中的电压稳定控制技巧电力系统是一个复杂而庞大的网络，由发电厂、输电线路、变电站和配电网络组成。
其中，电压稳定是电力系统可靠运行的关键因素之一。
在电力系统中，电压的稳定性直接影响到电力设备的安全运行和用户的供电质量。
因此，电力系统中的电压稳定控制技巧成为了研究和应用的重点之一。
在电力系统中，电压稳定控制的目标是维持系统内各个节点的电压幅值和相位角在合理的范围内，避免过高或过低的电压波动对系统的影响。
为了实现电压稳定控制，需要采取一系列的技巧和措施。
一种常用的电压稳定控制技巧是无功功率补偿。
无功功率是电力系统中的一种虚功，其主要作用是维持系统的电压稳定性。
通过调节发电机和无功补偿设备的无功功率输出，可以控制系统的电压。
在电力系统的输电线路中，经常会出现无功功率不平衡的情况，通过引入无功补偿设备，如电容器和电感器，可以有效地调节电压稳定。
在电力系统的变电站中，控制变压器的调压范围和调压速度也是实现电压稳定控制的重要技巧之一。
调压变压器可以对输入电压进行调节，使得输出电压能够稳定在设定值范围内。
通过灵活的变压器调压控制策略，可以有效地控制电压波动，并提高电力系统的稳定性。
除了以上两种常用的电压稳定控制技巧外，还有一些其他的技巧和措施也可以用于电力系统的电压稳定控制。
例如，通过合理地安排负荷的分布，可以减小电压波动对系统的影响。
此外，也可以采用电力系统自动化技术，通过自动调节系统的发电能力和负荷能力，实现电压稳定控制。
在实际的电力系统运行中，还需要注意一些电压稳定控制的注意事项。
首先，需要对电力系统的潮流进行实时监测和分析，以及时发现电压稳定问题，并采取相应的措施。
其次，需要建立完善的电力系统模型，以便进行电压稳定性评估和控制策略的研究。
此外，还需要定期对电力系统进行维护和检修，确保关键设备的正常运行。
电力系统中的电压稳定控制技巧是实现系统稳定运行的关键因素之一。
通过无功功率补偿、变压器调压、合理负荷分布和自动化控制等技巧，可以有效地控制电力系统中的电压波动。
电力系统电压控制与稳定技术
电力系统电压控制与稳定技术电力系统的稳定运行对于现代社会的正常运转至关重要，而电压控制是维持电力系统稳定的关键技术之一。
本文将探讨电力系统电压控制与稳定技术的原理、挑战和发展趋势，希望能给读者带来全面的了解和启发。
一、电力系统电压控制的原理1.1 电压控制的重要性在电力系统中，电压代表着电能的传输和利用能力。
电压过高或过低都会对电力设备的正常运行产生不利影响，甚至导致系统崩溃，因此确保电力系统中的电压稳定是非常关键的。
1.2 电压稳定与控制的概念电压稳定是指在不同负荷需求下，通过控制措施维持电力系统中的电压在合理范围内波动较小的状态。
电压控制是指通过调节发电机的励磁或负载的消耗来实现电压稳定的过程。
1.3 常用的电压控制技术电力系统电压控制技术的发展经历了多个阶段，目前主要有以下几种常用技术：1.3.1 励磁调节技术利用调节发电机的励磁电流来控制电力系统中的电压，实现电压的稳定。
1.3.2 无功补偿技术通过调节无功功率的输入或补偿装置的容量，改变电网的无功功率平衡，进而调节电压的稳定。
1.3.3 相位补偿技术通过调整电力系统中负载的相位角，来实现电压控制和稳定。
二、电力系统电压控制的挑战2.1 电压波动问题电力系统中存在着各种干扰因素，如突发负荷变化、短路故障等，这些因素都会引起电压的波动。
如何应对电压波动问题，并确保系统的稳定运行是电力系统电压控制面临的主要挑战之一。
2.2 多点电压控制问题随着电力系统规模的不断扩大，电力系统变得越来越复杂，不同区域的电压问题也变得愈发突出。
因此，如何实现多点电压控制，确保各个区域的电压稳定，成为了电力系统电压控制技术亟待解决的难题。
2.3 新能源接入问题随着新能源的不断开发利用，电力系统中出现了越来越多的分布式发电装置。
这些装置的接入会对系统的电压产生影响，而如何有效控制和利用这些分布式发电装置，成为电力系统电压控制的重要课题。
三、电力系统电压控制技术的发展趋势3.1 先进的智能电压控制技术随着信息技术的快速发展，智能电压控制技术正在成为电力系统电压控制的前沿领域。
电力系统电压和无功的自动控制ppt课件
P
P2 1
Q2 1
U2
r1
P2 2
Q2 2
U2
r2
(
P2 1
Q2 1
)0.10
( P2 2
Q22 )0.04
Q
P2 1
Q12
U2
x1
P2 2
Q22
U2
x2
(P12
Q2 1
)0.40
( P2 2
Q22 )0.08
计算各网损微增率
P Q1
0.20Q1
二 电力系统的无功功率控制
电力系统电压控制的首要任务是控制电力系统 中各种无功电源发出的无功功率总和等于负荷在额 定电压时消耗的无功功率总和，维持电力系统电压 的总体水平在额定值附近；其次是无功功率的优化 控制，优化的内容有两个：
负荷所需的无功功率让哪些无功功率电源提供 最好，即无功电源的最优分布问题；
P Q2
0.08Q2
Q Q1
0.80Q1
Q Q2
0.16Q2
由网损微增率公式得：
P 1 P 1
Q1 1 Q Q2 1 Q
代入数据得： Q1
QG2
1
Q QG2
QGn
1
Q QGn
n
m
QGi QLj Q 0
i1
j 1
其中， P 是(有功)网损微增率， Q 是
QG1
QG1
无功损耗微增。第一式是等网损微增率准则，第
二式是无功功率平衡关系式。
调相机的容量可以做的很大，而且调节灵活方 便，是很好的无功电源。但投资很大，只有在十分 必要的场合才安装。
自动控制在电力系统频率和电压调控中的作用
自动控制在电力系统频率和电压调控中的作用随着电力系统规模的不断扩大和负荷的不断增加，电力系统频率和电压的稳定性变得越来越重要。
而自动控制在电力系统频率和电压调控中发挥着至关重要的作用。
本文将探讨自动控制在电力系统频率和电压调控中的具体作用。
一、频率调控在电力系统中，频率是衡量系统运行状态的重要指标之一。
频率的稳定性对于保证电力供应质量和正常运行至关重要。
而自动控制在频率调控中发挥着关键作用。
首先，自动控制可以实时监测电力系统的频率变化，并作出相应的控制调整。
当负荷发生变化或发电机组运行异常时，系统频率可能会发生偏移。
自动控制可以通过接收频率信号并与设定值进行比较，实现对发电机组运行速度的调整，从而使频率稳定在合理范围内。
其次，自动控制可以实现发电机组的负荷分配。
当系统负荷过大时，自动控制可以通过调整发电机组的投入和退出来实现负荷的合理分配，保证系统频率的稳定。
最后，自动控制可以实现对干预措施的自动化操作。
在电力系统频率偏离设定值过大时，自动控制可以切断或投入备用电源，实现对系统频率的快速调整和恢复。
二、电压调控除了频率调控外，电压调控也是电力系统运行中的一个重要方面。
稳定的电压对于保证电力设备的正常运行至关重要，而自动控制在电压调控中起到了关键作用。
首先，自动控制可以实时监测系统电压的变化，并根据设定值进行控制调整。
当系统负荷变化或电力设备运行异常时，电压可能会发生偏离。
自动控制可以通过接收电压信号并与设定值进行比较，自动调整发电机的励磁系统，从而使系统电压稳定在合理范围内。
其次，自动控制可以实现对电压的调整和控制。
通过对变压器的调整或投入/退出无功补偿装置，自动控制可以实现对系统电压的精确控制和调整。
最后，自动控制可以实现对电压设备的保护。
当系统电压过高或过低时，自动控制可以根据设定值自动切断或投入保护装置，避免电压设备的损坏。
结论自动控制在电力系统频率和电压调控中的作用不可忽视。
它能够实时监测并调整频率和电压，保证系统的稳定运行。
浅谈对电力系统的电压控制
感 性无 功功率 ，欠激 运行 时从 系统吸 收感性 通过励磁系统来 完成 。
当 负荷 电压 低 时 ，调 相 机 就 过 励 磁 ；
整无 功补偿 设备 的开 断和投入 以及 变压器 的 无 功功率 。对 它的控 制 ，与发 电机调 压一样 其 模型并进行 了试运行 。
１３ ４
偿 器 、 新 型 静 止 无 功 发 生 器 和 统 一 潮 流 控 制
器。
２ 电压 过 高 ： 电 压 过 高 ， 将 可 能 使 电气 方 法 相 配 合 。 、 利 用 有 载 调 压 变 压 器 变 比 调 压 ， 能 够
度 增高 ，寿ห้องสมุดไป่ตู้ 减短 ；照 明设备 的寿命 急剧下
羹 蠢
文◎
在 电工 学 的教学 中 ，学 生对 电力系 统 的
电压 控 制 不 甚 了 解 ， 而 电力 系 统 的 电压 控 制 又 十 分 重 要 ，现 发 表 一 下 自 己 的 见 解 。 电力 系 统 中 各 种 用 电 设 备 只 有 在 电 压 为 额 定 值 时 才 具 有 最 好 的 技 术 和 经 济 指 标 ，但 是 在 电力 系 统 的 正 常 运 行 中 ，用 电 负 荷 和 系 统 运 行 方 式 是 经 常 变 化 的 ， 由此 引 起 电 压 发 生 变 化 ，
运 行费用 亦高 ，维护 工作 量大 ，而且损 耗和 噪音 较大 ，响应 速度慢 ，已逐渐被 各变 电站
弃用 。
不 可 避 免地 出现 电压 偏 移 ， 电 压偏 移过 大
时 ， 必 然 给 电力 用 户 带 来 严 重 影 响 。
一
属 于全 局的 、综合 的控制 功能 才 由最 高一 级 来 完成 。这种 方式 不能从 整个 系统角 度来进
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
省调在满足220kV母线电压合格 的前提下，尽量控制220kV变电站主 变高压侧功率因数满足220kV线路达 到经济分布。 省调AVC对每台220kV主变下发 无功指令，再由地调AVC软件控制该 主变所带电网的电容器投切和变压器 分接头调整。 地调AVC软件将各220kV变电站 主变高压侧无功负荷作为控制目标， 同时要具备与省调通信的能力。
无功优化中的一些难点和问题：
无功优化问题的非线性程度； 无功优化模型中大量不等式条件的处理； 无功优化模型中离散变量的处理； 无功优化方法与AVC分级分区相结合； 无功优化从最优潮流问题中分离成相对独 立的子问题，对最终的最优解的影响； 用于AVC的动态无功优化问题中，各断面 之间有时间耦合约束的变量的处理。
实现AVC的几个热点问题：
无功优化 分区及中枢节点的确定 无功负荷预报
无功优化
无功优化是AVC主站设计的核心 程序，位于三级电压控制系统的最高 层。用于AVC主站设计的无功优化程 序应具有如下特点：计算速度快，收 敛可靠，鲁棒性强，能处理大规模系 统的优化问题。
无功优化的方法
无功优化的方法总体上可分为两 类：一类是基于可解析表达的数学优 化方法，另一类是无需解析表达的就 能进行优化的方法，即具有不同智能 程度的一系列搜索类优化算法。
借鉴欧洲一些国家普遍采用的三 级电压优化控制模式，一般将AVC分 成三级控制，即
一级电压控制(primary voltage control)， 二级电压控制(secondary voltage control)， 三级电压控制(tertiary voltage control)。
一级电压控制由广泛分布在电力 系统中的各种现有的自动控制装置组 成，为本地控制(local control)，只用 到本地的信息。控制器由本区域内控 制发电机的自动电压控制器(AVR)、 有载调压分接头(OLTC)及可投切的电 容器组成，控制时间常数一般为几秒。 在一级控制中，控制设备通过保持输 出变量尽可能的接近设定值来补偿电 压的快速和随机变化。
电压控制的特点
无功电源的设备种类繁多，运行 状况和特性差别很大。 系统电压主要受本地区无功平衡 情况的制约，具有很强的区域性。 从系统正常运行的角度看，允许 电压在相对较大的范围内变化。
AGC的总体结构
负荷预测 机组组合 跟踪控制 发电计划 水电计划 交换计划
机组分担
调节控制
区域控制误差 Δf
机组控制
分区及中枢节点的确定
分区的要求： 中枢节点电压的典型性 区域可控性 区域间的解耦性
分区的方法： 地理分区，即按照电力系统的地 理分布分区，难以适应系统运行工况 的大幅变化，研制以硬件形式固定的 区域控制器投资很大。 软件分区，就是根据某种分区算 法，由软件在线自适应的完成分区， 分区结果不固定，能适应电力系统的 不断发展和运行工况的实时变化 。
AVC的两个特征
第一，AVC是一个动态的、闭环 的、实时运行的控制系统。 第二，AVC是一个在时域上分级， 地域上分层分区的分解协调的过程。
AVC的基本概念
AVC是指在正常运行情况下，通 过实时监视电网无功电压情况，进行 在线优化计算，分层调节控制电网无 功电源及变压器分接头，调度自动化 主站对接入各节点的无功补偿可控设 备实行实时的最优闭环控制，满足全 网安全电压约束条件下的优化无功潮 流运行，达到电压优质和网损最小。
国内AVC发展现状
江苏、河南、湖南、福建、安徽 以及山东等省的电力系统都在开展对 AVC的研究，一些系统也做了初步的 工程实现。
安徽省电网AVC系统
安徽电网按地理位置分为七个控 制区。 枢纽母线取区域内重要厂站的高 压母线。 电压上下限的确定满足在此电压 范围内，区域内所有厂站的母线电压 都在合格范围内。
试运行达到了以下设计要求： 减少了区域间无功流动，降低了 网损； 减少了机组进相运行时间； 电压波动幅度小，电压合格率达 到100%； 减轻了运行人员工作强度。
谢 谢！
电力系统自动电压控制
(Automatic Voltage Control)
电压控制的措施：
借改变发电机端电压调压； 借改变变压器变比调压； 借补偿设备调压。
电压控制的方式：
电压中枢点的逆调压和顺调压。
自动电压控制的必要性：
改善电能质量的要求； 提高电压安全性的要求； 大规模电力系统中，人工调压的 方式难以胜任。
自动电压控制的意义
自动电压控制是现代电网的两大 自动控制系统（AGC、AVC）之一， 具有提高电网电压质量、降低网损、 增加稳定储备和减轻调度值班人员劳 动强度的功能，能够保证电网安全经 济优质运行。
AGC与AVC
AGC和AVC是电力系统调度自动 化的最高形式，分别对应有功调节与 频率控制、无功调节与电压控制两个 方面。 目前，AGC已经能够在实际系统 中实现，而AVC还不成熟，基本处于 研究发展阶段。
二级电压控制由多个分布在电力 系统各区域控制中心的相互独立的区 域电压控制器(SVC)组成，通过修改 一级控制器的整定值来协调区域内一 级控制器的行为。控制时间常数为几 十秒到分钟级，控制的主要目的是保 证中枢母线(pilot node)电压等于设定 值。二级电压控制是一种区域控制 (region control)，只用到本区域内的 信息。这种分区控制的理论基础是无 功电压的区域特性。
三级电压控制是其中的最高层， 以控制中心EMS作为决策支持系中枢母 线电压幅值的设定参考值，供二级电 压控制使用。在三级电压控制中要充 分考虑到协调的因素，利用整个系统 的全局信息来进行优化计算，其时间 常数在十几分钟到小时级，一般采用 最优潮流技术(OPF)。
调速器 汽轮机
PG
电力系统
实现全网统一的AVC在结构上要 解决以下两个问题。 一是动态性问题，即AVC要在时 域上分级，至少要有控制周期内的统 筹计划、运行模式发生变化时的局部 调整以及实时控制三个环节。 二是空间上的关联问题，即AVC 要在地域上分层，层上分区，这是由 电压控制和无功平衡的特点决定的。
无功负荷预报
无功负荷预报是实现电力系统 自动电压控制的前提，没有成功的 无功负荷预报，就不可能实现整个 控制周期内真正意义上的AVC。
目前，负荷预报的研究多集 中于有功负荷，无功负荷预报要充 分利用有功预报的结果和分析功率 因数变化的规律。 由于系统电压的变化范围相 对较大，无功负荷预报还要考虑各 节点无功负荷的电压特性。
