正交频分复用技术在通信系统中的应用

正交频分复用技术在通信系统中的应用随着科技的不断发展和进步，通信技术也不断更新换代。

正交频分复用技术（Orthogonal Frequency Division Multiplexing，OFDM）是目前较为常用的一种数字通信技术。

在国内外广泛用于电视、卫星通信、无线电信等领域。

本文将以正交频分复用技术在通信系统中的应用为主题，阐述其原理、特点以及在通信系统中的重要性。

一、正交频分复用技术的原理正交频分复用技术是利用FFT（Fast Fourier Transform）在频域上划分出多个正交信道，并可将多个数据流分别调制到不同的正交子载波频段上，从而实现多用户数据的同时传输。

具体而言，普通的频分复用将信号分成不同的频段，每个频段中只能传输一条数据流。

而正交频分复用技术则在频域上将信号分成多个正交子载波频段，不同的数据流被传输到不同的子载波中。

在接收端，使用IFFT（Inverse Fast Fourier Transform）将信号从频域变换到时域，以实现多用户数据的同时接收。

二、正交频分复用技术的特点正交频分复用技术具有以下几个特点：1、高效率：正交频分复用技术可以利用频谱资源，将多个数据流同时传输，从而提高了频谱利用率。

可以说，其传输效率是目前通信技术中比较高的。

2、抗多径衰落能力强：由于其多个正交子载波频段之间没有耦合，因此在传输时不会相互干扰，同时其在复杂的多径环境下的抗衰落能力也比较强。

3、灵活性强：由于正交频分复用技术可以将多个数据流同时传输，因此可用于传输语音、视频等不同类型的数据，且其传输方式灵活，可根据具体需要进行分配。

4、控制复杂度低：正交频分复用技术的实现不复杂，计算复杂度低，相比其他通信技术更易于实现。

三、正交频分复用技术在现代通信系统中占据了非常重要的地位。

它以其高效率、抗干扰、灵活性和实现容易等优点，成为目前通信领域中主流的数字调制技术，其应用广泛，主要体现在以下几个方面：1、卫星通信领域：正交频分复用技术在卫星通信中广泛应用，能够实现多项业务的保障，提升通信效率，从而满足客户多种需求，是目前国内外常用的卫星通信技术之一。

频分复用原理

频分复用原理一、引言频分复用（Frequency Division Multiplexing，简称FDM）是一种常用的多路复用技术，广泛应用于通信领域。

本文将详细介绍频分复用的原理及其在通信系统中的应用。

二、频分复用原理频分复用是一种将不同信号通过不同的频率进行复用的技术。

它基于频率选择性传输的特性，将多个信号分别调制到不同的载波频率上，再将这些载波频率进行叠加传输。

接收端根据频率选择性地解调出各个信号，从而实现多路信号的同时传输与接收。

频分复用的原理可以简单地理解为将一条传输介质的频率划分为多个子频段，每个子频段用于传输不同的信号。

每个子频段都有一定的带宽，可以容纳特定频率范围内的信号。

通过合理划分和分配频带资源，不同信号可以在同一传输介质上同时传输，相互之间不会产生干扰。

三、频分复用系统频分复用系统由发送端和接收端组成。

发送端将不同的信号经过调制后分别调制到不同的载波频率上，形成多个子信号。

接收端根据事先约定好的频率划分和分配方案，选择性地接收和解调出所需的信号。

3.1 发送端发送端的主要任务是将多个信号进行调制，并将它们分别调制到不同的载波频率上。

常用的调制技术包括幅度调制（AM）、频率调制（FM）和相位调制（PM）等。

通过调制过程，发送端将多个信号转换为高频信号，以便在传输过程中进行复用。

3.2 接收端接收端的主要任务是根据事先约定好的频率划分和分配方案，选择性地接收和解调出所需的信号。

接收端根据载波频率进行解调，将高频信号还原为原始信号。

解调过程与调制过程相反，可以通过逆变、频率解调和相位解调等方法实现。

四、频分复用的优点和应用频分复用作为一种多路复用技术，具有以下优点：1.提高传输效率：频分复用可以将多个信号同时传输，充分利用传输介质的带宽资源，提高传输效率。

2.降低成本：频分复用可以在同一传输介质上传输多个信号，避免了建设多条独立的传输线路，降低了建设和维护成本。

3.灵活性强：频分复用可以根据实际需求进行频率划分和分配，灵活调整不同信号的带宽占用，提高系统的适应性和扩展性。

频分复用《通信原理》

频分复用
1．频分复用的定义
频分复用是将用于传输信道的总带宽划分成若干个子信道，每个子信道传输一路信号。

2．频分复用的原理
（1）将信道的带宽分成多个相互不重叠的频段，每路信号占据其中一个子通道；
（2）各路之间留有未被使用的频带（防护频带）进行分隔，防止信号重叠；
（3）在接收端，采用适当的带通滤波器将多路信号分开，恢复出所需要的信号。

3．频分复用的实现
频分复用系统实现框图
图5-28 频分复用系统实现框图
4．频分复用的特点
（1）优点
①信道利用率高，技术成熟；
②可有效减少多径及频率选择性信道造成接收端误码率上升的影响；
③接收端可利用简单一阶均衡器补偿信道传输的失真。

（2）缺点
①设备复杂，滤波器难以制作；
②在复用和传输过程中，调制、解调等过程会不同程度地引入非线性失真，而产生各路信号的相互干扰；
③传送与接收端需要精确的同步；
④对于多普勒效应频率漂移敏感。

5．频分复用的应用
频分复用是模拟系统中最主要的一种复用方式，特别是在有线、微波通信系统及卫星通信系统内广泛应用。

简述频分复用与时分复用的工作原理、特点和应用场景

简述频分复用与时分复用的工作原理、特点和应用场景频分复用和时分复用是传输技术中常用的两种方式，它们的工作原理、特点和应用场景都有所不同。

本文将从这三个方面详细介绍这两种技术。

一、频分复用的工作原理、特点和应用场景1. 工作原理频分复用是一种将多个信号通过不同的频率进行分离传输的技术。

它的原理是将多路信号分别调制到不同的载波频率上，然后再将这些频率合并成为一个宽带信号进行传输。

在接收端，再将这个宽带信号分离成多个不同频率的信号，最后进行解调还原原始信号。

2. 特点频分复用的特点是可以在同一条传输线路上传输多路信号，从而提高了传输效率和带宽利用率。

此外，频分复用还可以实现不同传输速率和协议的兼容性，使得不同类型的数据可以在同一条线路上传输。

3. 应用场景频分复用在通信领域有着广泛的应用，例如：（1）电视信号的传输：在有线电视网络中，频分复用技术可以将多个电视信号合并在一起，从而提高了电视信号的传输效率。

（2）移动通信：在移动通信网络中，频分复用技术可以将多个用户的信号合并在一起，从而提高了网络的容量和覆盖范围。

（3）卫星通信：在卫星通信中，频分复用技术可以将多个用户的信号合并在一起，从而提高了卫星的传输效率和带宽利用率。

二、时分复用的工作原理、特点和应用场景1. 工作原理时分复用是一种将多个信号通过不同的时间片进行分离传输的技术。

它的原理是将多个信号在时间上分割成为若干个时隙，然后将这些时隙组成一个宽带信号进行传输。

在接收端，再将这个宽带信号分离成多个不同时间片的信号，最后进行解调还原原始信号。

2. 特点时分复用的特点是可以在同一条传输线路上传输多路信号，从而提高了传输效率和带宽利用率。

此外，时分复用还可以实现不同传输速率和协议的兼容性，使得不同类型的数据可以在同一条线路上传输。

3. 应用场景时分复用在通信领域也有着广泛的应用，例如：（1）电话网络：在电话网络中，时分复用技术可以将多个电话信号合并在一起，从而提高了电话网络的容量和效率。

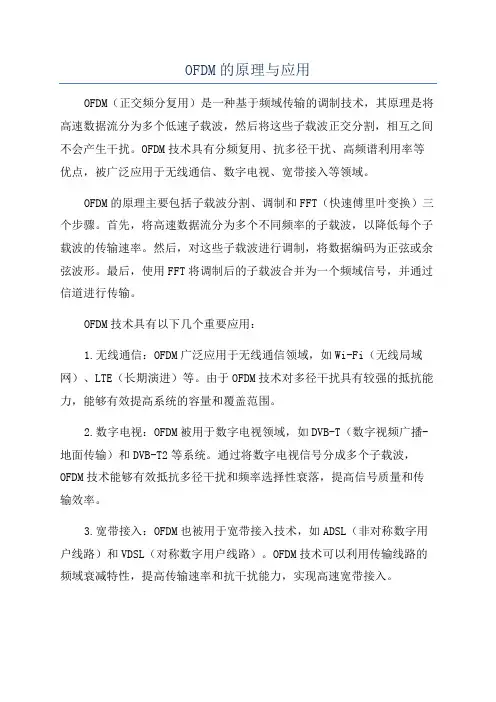

OFDM的原理与应用

OFDM的原理与应用OFDM（正交频分复用）是一种基于频域传输的调制技术，其原理是将高速数据流分为多个低速子载波，然后将这些子载波正交分割，相互之间不会产生干扰。

OFDM技术具有分频复用、抗多径干扰、高频谱利用率等优点，被广泛应用于无线通信、数字电视、宽带接入等领域。

OFDM的原理主要包括子载波分割、调制和FFT（快速傅里叶变换）三个步骤。

首先，将高速数据流分为多个不同频率的子载波，以降低每个子载波的传输速率。

然后，对这些子载波进行调制，将数据编码为正弦或余弦波形。

最后，使用FFT将调制后的子载波合并为一个频域信号，并通过信道进行传输。

OFDM技术具有以下几个重要应用：1.无线通信：OFDM广泛应用于无线通信领域，如Wi-Fi（无线局域网）、LTE（长期演进）等。

由于OFDM技术对多径干扰具有较强的抵抗能力，能够有效提高系统的容量和覆盖范围。

2.数字电视：OFDM被用于数字电视领域，如DVB-T（数字视频广播-地面传输）和DVB-T2等系统。

通过将数字电视信号分成多个子载波，OFDM技术能够有效抵抗多径干扰和频率选择性衰落，提高信号质量和传输效率。

3.宽带接入：OFDM也被用于宽带接入技术，如ADSL（非对称数字用户线路）和VDSL（对称数字用户线路）。

OFDM技术可以利用传输线路的频域衰减特性，提高传输速率和抗干扰能力，实现高速宽带接入。

4.光纤通信：OFDM技术也可以应用于光纤通信系统中，如CO-OFDM （相干光正交频分复用）系统。

通过将光信号分割为多个子载波，CO-OFDM可以提高光纤通信系统的容量和传输距离。

总结起来，OFDM技术的优点在于其对频域干扰和多径干扰有较强的抵抗能力，能够提高系统的性能和可靠性。

随着无线通信和数字传输技术的不断发展，OFDM技术将继续在各个领域发挥重要作用。

无线通信中的OFDM技术原理及应用教程

无线通信中的OFDM技术原理及应用教程OFDM技术（正交频分复用技术）是现代无线通信领域中常用的一种多载波调制技术。

它能够有效地抵抗多径传播和频偏等问题，提高无线信号的传输质量和系统容量，被广泛应用于Wi-Fi、LTE等无线通信标准中。

本文将从OFDM技术的原理和应用两个方面进行介绍。

一、OFDM技术的原理OFDM技术将高速数据流分为多个较低速率的子载波，每个子载波之间正交，通过多个子载波同时传输数据。

这样可以充分利用频谱，并且能够抵抗多径传播带来的码间干扰。

OFDM系统包含三个主要的过程：调制、并行传输和接收端处理。

1. 调制：OFDM系统使用QAM或PSK等调制方式将原始数据信号转换为复数形式的符号。

复数符号在频域上表示为一个复数序列。

每个复数符号代表一个子载波上的数据。

2. 并行传输：OFDM系统将调制后的符号并行地发送到不同的子载波上。

每个子载波负责传输一部分数据，子载波之间正交避免了码间干扰。

3. 接收端处理：接收端利用FFT（快速傅里叶变换）将接收到的OFDM信号从频域转换为时域。

然后，对每个子载波信号进行解调和译码，将其恢复为原始数据信号。

二、OFDM技术的应用OFDM技术在无线通信领域有广泛的应用，以下列举了几个主要的应用领域。

1. Wi-Fi网络：OFDM技术是Wi-Fi网络中使用的一种调制技术。

Wi-Fi网络使用的是802.11标准，其中包括了多个子标准，如802.11a、802.11g和802.11n等。

这些子标准中的大部分都采用了OFDM技术，用于提供高速、稳定的无线网络连接。

2. 移动通信：OFDM技术也被广泛应用于移动通信领域，如LTE（Long Term Evolution）网络。

LTE网络采用了OFDMA（OFDM Access）技术，将频谱划分为不同的子载波，用于同时传输多个用户的数据。

这样可以提高系统容量和频谱效率，实现高速的移动数据传输。

3. 数字电视和广播：OFDM技术在数字电视（DVB-T）和广播（DAB）中也有应用。

ofdm载波传输原理

ofdm载波传输原理OFDM（正交频分复用）是一种多载波传输技术，是目前最常用的无线通信技术之一。

它通过将高速数据流分成多个低速子载波来传输数据，从而提高了数据传输的可靠性和效率。

本文将介绍OFDM 的原理以及它在无线通信中的应用。

OFDM的基本原理是将一个高速数据流分成多个低速子载波进行传输。

每个子载波都是正交的，即它们之间没有相互干扰。

这使得OFDM能够有效地抵抗多径效应和频率选择性衰落等信道扰动，提高了数据传输的可靠性。

另外，由于每个子载波的传输速率较低，因此每个子载波的传输距离也相应较短，降低了传输中的功率要求。

在OFDM系统中，数据流首先被分成多个并行的低速子流。

然后，每个子流通过一个调制器进行调制，将数字信号转换为模拟信号。

接下来，这些模拟信号经过一个IFFT（反快速傅里叶变换）模块，将其转换为时域信号。

最后，这些时域信号经过一个并行到串行转换器，将其转换为串行信号，并通过无线信道进行传输。

在接收端，接收到的串行信号首先通过一个串行到并行转换器，将其转换为并行信号。

然后，这些并行信号经过一个FFT（快速傅里叶变换）模块，将其转换为频域信号。

接下来，这些频域信号经过一个解调器进行解调，将其转换为数字信号。

最后，这些数字信号经过重新组合，恢复为原始的数据流。

OFDM技术在无线通信中有着广泛的应用。

首先，它被广泛应用于Wi-Fi、4G和5G等无线通信标准中。

由于OFDM能够提供较高的数据传输速率和较好的抗干扰能力，因此它成为了无线通信领域的主流技术。

其次，OFDM也被应用于数字电视和数字音频广播等领域。

在数字电视中，OFDM能够提供更高的频谱效率和更好的抗多径效应能力，从而提高了电视信号的质量。

在数字音频广播中，OFDM能够提供更好的信号覆盖范围和抗干扰能力，使得音频信号的传输更加稳定和可靠。

总结起来，OFDM是一种多载波传输技术，通过将高速数据流分成多个低速子载波进行传输，提高了数据传输的可靠性和效率。

频分复用及应用实例

频分复用及应用实例
频分复用
频分复用（FDM，Frequency Division Multiplexing）就是将用于传输信道的总带宽划分成若干个子频带（或称子信道），每一个子信道传输1路信号。

频分复用要求总频率宽度大于各个子信道频率之和，同时为了保证各子信道中所传输的信号互不干扰，应在各子信道之间设立隔离带，这样就保证了各路信号互不干扰（条件之一）。

频分复用技术的特点是所有子信道传输的信号以并行的方式工作，每一路信号传输时可不考虑传输时延，因而频分复用技术取得了非常广泛的应用。

频分复用技术除传统意义上的频分复用（FDM）外，还有一种是正交频分复用（OFDM）。

频分复用及应用实例
一、频分复用
概念：多路复用是将若干路彼此无关的消息信号合并在一起，在一个信道中进行传输。

频分复用技术

频分复用技术1 频分复用技术简介频分复用技术（Frequency Division Multiplexing，FDM）是一种多路复用技术，即将不同的信号通过频域分割，分别占用不同的频带进行传输，解决了多个信号同时传输时容易发生的干扰问题。

FDM是一种比较简单、实用的技术，广泛应用于各种通信系统中，如有线电视、卫星通信等。

2 频分复用技术原理当多个信号需要同时传输时，可以将它们分配给不同的频带进行传输，这就是频分复用技术的原理。

对于每一个需要传输的信号，通过一个带通滤波器将其发射频带分离出来，并进行调制。

传输端将分离后的信号通过调制后叠加到一条信号线上，同时接收端也需要将接收到的信号进行分离，将不同的信号分配给不同的解调器进行解调。

3 频分复用技术优缺点频分复用技术具有如下优点：1. 可以使用现有的信道资源，提高信道的利用率；2. 传输距离远，可以节省布线成本；3. 简单易用，对于不同的信号源没有特殊要求；4. 多路复用容量大，可以同时传输多路信号。

缺点是：1. 系统复杂度不高，但需要大量的滤波器和解调器，增加整个系统的设计难度和成本。

2. 带宽分配固定，不适合于频率资源紧张的情况。

4 频分复用技术应用频分复用技术已经广泛应用于通信系统中，如有线电视、卫星通信、移动通信等。

其中，有线电视频分复用技术可以将多个通道的信号通过同一根传输线纵向区分，也可以将多个信号叠加在同一信道中，实现多频段上的信号混合传输，提高了信号的载荷效率；移动通信频分复用技术则采用了CDMA技术对频段进行了扩展，支持跨越较大的距离传输信号。

5 总结频分复用技术是一种简单、高效的多路复用技术，通过占用不同的频段来分别传输多路信号，提高了信道利用率，同时也减少了系统的复杂度和布线成本。

在通信系统中得到广泛应用，对于改善信号传输质量、提高信号传输速度等方面都有重要作用。

典型的多路复用技术

典型的多路复用技术一、引言多路复用技术是指在同一个信道上同时传输多个信号的技术，它可以大幅提高信道的利用率，减少资源浪费。

本文将介绍典型的多路复用技术，包括频分复用、时分复用和码分复用。

二、频分复用（FDM）1.基本原理频分复用是指将不同频率的信号通过频带划分后同时传输在同一个信道上。

这种技术需要将不同频段的信号转换成不同的载波信号，再通过调制和解调来实现多路复用和解复用。

2.应用场景频分复用常被应用于电视广播、电话通讯等领域。

3.优缺点优点：可以实现大量用户同时使用一个信道，提高了资源利用率；不会干扰其他频段上的通讯。

缺点：需要占据较大的带宽；需要精确控制各个载波之间的间隔。

三、时分复用（TDM）1.基本原理时分复用是指将多个信号按照时间顺序依次发送，在接收端通过时间划分来实现多路解析。

这种技术需要在发送端对每个输入信号进行时间片划分，并且在接收端对每个时间片进行识别和解析。

2.应用场景时分复用常被应用于数字通信、计算机网络等领域。

3.优缺点优点：可以实现大量用户同时使用一个信道，提高了资源利用率；带宽利用率高。

缺点：需要在发送端和接收端进行精确的同步控制；当用户数量过多时，时间片长度会变得非常短，造成信噪比下降。

四、码分复用（CDMA）1.基本原理码分复用是指将不同的信号通过不同的码分别进行编码，并且在传输过程中保持相互独立。

这种技术需要将不同的信号转换成数字序列，并且通过调制和解调来实现多路复用和解复用。

2.应用场景码分复用常被应用于移动通讯、卫星通讯等领域。

3.优缺点优点：可以实现大量用户同时使用一个信道，提高了资源利用率；抗干扰能力强。

缺点：需要较为精确的频率控制；系统复杂度较高。

五、总结多路复用技术是现代通讯领域中必不可少的技术之一。

频分复用、时分复用和码分复用都有各自的优缺点，应根据具体的应用场景来选择合适的技术。

无论哪种技术，都需要精确控制各个信号之间的时序和频率，以保证通讯质量。

通信技术中的频率分复用技术

通信技术中的频率分复用技术频率分复用技术在通信领域中扮演着至关重要的角色。

这项技术实现了将不同的信号传输在同一频段上，提高了通信系统的频谱利用率。

因此，现代通信系统中经常使用频率分复用技术，包括无线通信、有线通信和卫星通信。

频率分复用技术的基本原理是将不同的信号分配到不同的频率带上，然后在发送端通过同一天线将所有信号混合在一起。

接收端则根据每个信号所分配的频率，将所有混合信号分离开来进行处理。

这种技术称为频分复用（FDM）。

频率分复用技术的应用非常广泛，最常见的应用是无线电广播。

对于广播电台，每个频道分配一定的频率，不同的电台以不同的频率进行广播，然后收听者可以调整收音机频率，选择不同的电台进行收听。

FDM的另一个常见应用是电话网络。

在传统的电话网络中，一个电话线路只能传输一个电话呼叫，然而使用FDM技术，电话呼叫可以同时存在于同一电话线路上，这样就提高了电话系统的效率。

除了频分复用之外，还有一种分时复用（TDM）技术。

分时复用技术与频率分复用技术不同，它将不同的信号分配到不同的时间段上，然后在发送端进行交替发送。

接收端则根据时间序列，将所有信号从混合信号中分离出来。

需要注意的是，TDM只能用于数字信号传输，而FDM可用于数字和模拟信号传输。

尽管FDM和TDM都可以实现多频段信号的复用，但两者之间存在一些区别。

相比FDM，TDM的数据传输更为灵活，它不需要分配独立的频率给各个信号，因此能够更好地适应不同网络的变化。

然而，FDM的频率分配更为可控，经常用于更高层次和更密集的通信应用。

实际上，在某些情况下，FDM和TDM技术可能会结合使用。

例如，在一批电话呼叫和数百个数字信号需要并行传输的情况下，可以使用FDM来管理话音信号，同时使用TDM来管理数字信号，以提高整个系统的效率。

总体来说，频率分复用技术是一种非常重要的通信技术。

由于其能够提高频谱利用效率，因此成为了现代通信系统的核心技术之一。

尽管其在与分时复用技术相比存在一些局限，但仍然是卫星、无线电、有线电和其他通信系统中的长期应用领域。

正交频分复用的原理

正交频分复用的原理正交频分复用（Orthogonal Frequency Division Multiplexing，OFDM）是一种多载波调制技术，通过将高速数据信号分成多个低速子信号进行传输，可以提高信号传输的可靠性和效率。

正交频分复用技术在无线通信领域被广泛应用，特别是在宽带无线通信系统中，如4G和5G移动通信系统。

正交频分复用的原理是将高速数据信号分成多个低速子信号，并将这些子信号分配到不同的频率上进行传输。

这些子信号之间是正交的，即彼此之间没有相互干扰。

通过正交频分复用技术，可以将不同的子信号在频域上分离，从而避免了频率重叠引起的干扰。

正交频分复用技术的核心是使用离散傅里叶变换（Discrete Fourier Transform，DFT）将时域信号转换为频域信号，然后将频域信号进行分割和调制，最后再通过逆离散傅里叶变换（Inverse DFT）将频域信号转换回时域信号。

正交频分复用技术的优势在于能够充分利用频谱资源，提高信号传输的效率。

由于子信号之间是正交的，因此它们可以在同一频带内同时传输，从而实现了多用户同时通信的能力。

这种技术可以有效地解决频谱资源有限的问题，并且能够适应不同的信道环境和传输要求。

正交频分复用技术还具有抗多径衰落和抗干扰的能力。

由于正交子信号之间没有相互干扰，因此即使在多径信道环境中，也能够有效地抑制多径干扰。

此外，正交频分复用技术还可以采用差错保护编码和调制技术，进一步提高信号传输的可靠性。

正交频分复用技术在4G和5G移动通信系统中被广泛采用。

在4G LTE系统中，正交频分复用被用于下行链路，即基站向用户发送数据。

通过将下行链路分成多个子信道，可以实现高速数据传输和多用户同时通信。

而在5G系统中，正交频分复用不仅被用于下行链路，还被用于上行链路，即用户向基站发送数据。

这样可以进一步提高系统的容量和性能。

正交频分复用是一种多载波调制技术，通过将高速数据信号分成多个低速子信号进行传输，可以提高信号传输的可靠性和效率。

正交频分复用的基本原理与关键技术

正交频分复用的基本原理与关键技术正交频分复用（Orthogonal Frequency Division Multiplexing，OFDM）是一种高效的多载波调制技术，广泛应用于无线通信系统中。

其基本原理是将高速数字数据流分为若干个低速子载波，并使这些子载波之间正交分布，以提高系统的传输效率和抗干扰能力。

OFDM技术的关键在于将频谱分成多个子载波，每个子载波之间互相正交，即相互之间没有干扰。

这样的设计使得OFDM系统能够同时传输多个子载波，提高了频谱利用率。

同时，由于子载波之间正交分布，减小了相邻子载波之间的干扰，提高了系统的抗干扰能力。

因此，OFDM技术适用于各种复杂的无线通信环境，如室内、室外、多径传播等。

OFDM技术的实现需要解决两个关键问题：子载波设计和调制解调技术。

在子载波设计方面，需要确定子载波的数量和频率间隔，以及子载波的调制方式。

一般情况下，子载波的数量是有限的，需要根据系统的需求进行合理的分配。

频率间隔的选择要考虑到传输速率和带宽的平衡，以及子载波之间的正交性。

在调制方式方面，常用的调制方式有相位偏移键控调制（Phase Shift Keying，PSK）和正交振幅调制（Quadrature Amplitude Modulation，QAM）等。

在调制解调技术方面，OFDM系统采用了快速傅里叶变换（Fast Fourier Transform，FFT）算法来实现高效的信号调制和解调。

通过FFT算法，可以将时域上的信号转换为频域上的信号，并将其分配到不同的子载波上进行传输。

在接收端，通过逆变换将频域信号转换回时域信号，并进行解调，恢复出原始的数字数据流。

除了子载波设计和调制解调技术外，OFDM技术还应用了循环前缀（Cyclic Prefix）技术来抑制多径干扰。

多径干扰是由信号在传输过程中经历的不同路径导致的时延扩展现象，会导致符号间的干扰。

通过在每个OFDM符号前添加循环前缀，可以将符号间的干扰转化为符号内的干扰，从而简化了接收端的处理过程。

频分复用原理及其应用研究全解

2015届学士学位论文频分复用原理及其应用研究频分复用原理及其应用研究摘要频分复用(FDM)是通信系统中信号多路复用方式中的一种，本质上是依据频率来分隔信道的。

频分复用技术在当今通信领域有着很重要的地位。

根据性质和特点的不同频分复用还可以被细分为传统的频分复用(FDM)和正交频分复用(OFDM)。

本论文主要由以下几个部分组成。

第一部分介绍频分复用基本原理，系统实现以及其应用特点；第二部分介绍正交频分复用的基本原理及DFT的实现；第三部分主要介绍在实际应用中当载波频率接近时，频谱会发生重叠，传统的频分复用解调效果容易出现失真，正交频分复用由于其载波的正交性特点,在频谱发生重叠时可以保证解调效果；最后通过MATLAB程序中的SIMULINK仿真图来表现正交频分复用的优越之处。

关键词频分复用；正交频分复用；MA TLAB仿真Frequency division multiplexing principle and its applicationresearchAbstract Frequency division multiplexing (FDM) is a kind of signal multiplexing mode in communication system, which is divided by frequency channel essentially. Frequency division multiplexing technology is very widely used in today's communication. Frequency division multiplexing can also be divided into the traditional frequency division multiple(FDM) and orthogonal frequency division multiplexing(OFDM) depending on the nature and characteristics.This paper consists of the following parts. The basic principle of frequency division multiplexing, system implementation and its application characteristics are introduced in the first part . The basic principle of orthogonal frequency division multiplexing and its realization of DFT are introduced in the second part .Due to its characteristics ,orthogonal frequency division multiplexing can guarantee the demodulation compare with the traditional frequency division multiplexing when the carrier frequency is close to in the practical application, spectrum overlap happens ,which is introduced in the third part .Finally by SIMULINK of MA TLAB simulation diagram to show the superiority of the orthogonal frequency division multiplexing.Keywords Frequency division multiplexing; Orthogonal frequency division Multiplexing ;MA TLAB simulation目录1.引言 (1)2频分复用基本原理及实现 (2)2.1频分复用的基本原理 (2)2.2 频分复用系统应用及其特点 (2)3正交频分复用基本原理及实现 (4)3.1正交频分复用原理 (4)3.2 DFT的实现 (6)3.3 正交频分复用的优缺点 (8)4频分复用原理的应用 (9)4.1系统仿真主要模块的介绍 (9)4.2频分复用系统仿真的实际应用分析 (9)4.3 仿真结果分析 (14)结论 (15)参考文献 (16)致谢 (17)1.引言在通信系统中，一般情况下用来传输信号的物理信道的传输能力是比一路传输信号的需求要大的很多，这时候就可以让多路信号共同来利用该物理信道。

正交频分复用(OFDM)原理及相关分析综述

正交频分复用（OFDM）原理及其实现一、OFDM基本原理OFDM是一种无线环境下的高速传输技术，该技术的基本原理是将高速串行数据变换成多路相对低速的并行数据并对不同的载波进行调制。

这种并行传输体制大大扩展了符号的脉冲宽度，提高了抗多径衰落的性能。

传统的频分复用方法中各个子载波的频谱是互不重叠的，需要使用大量的发送滤波器和接受滤波器，这样就大大增加了系统的复杂度和成本。

同时，为了减小各个子载波间的相互串扰，各子载波间必须保持足够的频率间隔，这样会降低系统的频率利用率。

而现代OFDM系统采用数字信号处理技术，各子载波的产生和接收都由数字信号处理算法完成，极大地简化了系统的结构。

同时为了提高频谱利用率，使各子载波上的频谱相互重叠（如图一所示），但这些频谱在整个符号周期内满足正交性，从而保证接收端能够不失真地复原信号。

当传输信道中出现多径传播时，接收子载波间的正交性就会被破坏，使得每个子载波上的前后传输符号间以及各个子载波间发生相互干扰。

为解决这个问题，在每个OFDM传输信号前面插入一个保护间隔，它是由OFDM信号进行周期扩展得到的。

只要多径时延不超过保护间隔，子载波间的正交性就不会被破坏。

图1 正交频分复用信号的频谱示意图二、OFDM系统的实现由上面的原理分析可知，若要实现OFDM，需要利用一组正交的信号作为子载波。

我们再以码元周期为T的不归零方波作为基带码型，经调制器调制后送入信道传输。

OFDM调制器如图2所示。

要发送的串行二进制数据经过数据编码器形成了M个复数序列，此复数序列经过串并变换器变换后得到码元周期为T的M路并行码，码型选用不归零方波。

用这M路并行码调制M个子载波来实现频分复用。

图2 OFDM调制器在接收端也是由这样一组正交信号在一个码元周期内分别与发送信号进行相关运算实现解调，恢复出原始信号。

OFDM解调器如图3所示。

然而上述方法所需设备非常复杂，当M很大时，需要大量的正弦波发生器，滤波器，调制器和解调器等设备，因此系统非常昂贵。

频分复用(FDM).

Super Group)，共60路电话；由 10 个超群复用为一个主群 (Master Group)，共600路电话。如果需要传输更多路电话，
可以将多个主群进行复用，组成超主群。每路电话信号的
频带限制在 300 ～ 3400Hz ，为了在各路已调信号间留有保护间隔，每路电话信号取4000 Hz作为标准带宽。
564 804 312 1052 552 804 812 1052 1060 1300 1300 1548 1796 2044 1804 1556 1308 1060 564 812 60 300 60
564
Mastergro up U6 00
Mastergro up L6 00
(b )
2340 2588 2836 3084
Sup er Gro up 2(USB) 2 3 4 5
Hale Waihona Puke 12 1 12 3 12 k Hz
1 12
1 12
1 12
1 5 52 k Hz (d )
1 12 1 6 0 kHz
12 1
12 1
12 1
12 3 00 k Hz
图 10 – 3 北美多路载波电话系统的典型组成
一个基群(Basic Group)由12路电话复用组成，其频谱配置如图 10 - 3(c)所示。每路电话占4kHz带宽，采用单边带下边带调制 (LSB) ， 12 路电话共 48kHz 带宽，频带范围为 60 ～ 108 kHz 。或采用单边带上边带调制 (USB) ，频带范围为 148 ～196 kHz。
f
…
12 11 10 9 8 7 6 5 4 3 2 1 6 0 kHz 4 8 kHz (c) Sup er Gro up 1(LSB) 5 4 3 2 1 1 1 80 k Hz 1 48 k Hz

频分复用原理及其应用研究全解实用资料

频分复用原理及其应用研究全解实用资料(可以直接使用，可编辑优秀版资料，欢迎下载）2021届学士学位论文频分复用原理及其应用研究频分复用原理及其应用研究摘要频分复用(FDM)是通信系统中信号多路复用方式中的一种，本质上是依据频率来分隔信道的。

频分复用技术在当今通信领域有着很重要的地位。

根据性质和特点的不同频分复用还可以被细分为传统的频分复用(FDM)和正交频分复用(OFDM)。

本论文主要由以下几个部分组成。

通信系统中的频率分割与复用技术

通信系统中的频率分割与复用技术随着科技的不断发展，通信系统在我们日常生活中扮演着越来越重要的角色。

为了满足大量用户之间的通信需求，必须利用有限的频谱资源，高效地进行频率分割与复用。

本文将详细介绍通信系统中的频率分割与复用技术，包括其意义、原理和应用等方面。

一、频率分割与复用技术的意义1. 提高频谱利用率：通过频率分割与复用技术，可以将通信系统中的频谱资源分配给不同的用户，实现多用户共享同一频段，从而大大提高频谱利用率。

2. 支持大规模的用户连接：频率分割与复用技术可以将频谱资源按照一定规则划分成多个子频段，每个用户独占一个子频段，这样可以支持大规模的用户连接，满足用户通信需求。

3. 提高通信系统的容量：通过频率分割与复用技术，可以将频谱资源进行复用，使得多个用户可以同时进行通信，有效提高通信系统的容量。

二、频率分割与复用技术的原理1. 频率分割原理：频率分割是指将通信系统所使用的频谱资源划分为多个不重叠的子频段，每个子频段为一个独立的通信通道。

通过分割频率，不同用户可以同时使用不同的频谱资源进行通信，避免了频率冲突。

2. 频率复用原理：频率复用是指将不同用户的通信信号在时间上进行交错传输，使得它们可以共享同一频段。

根据不同的复用方式，频率复用可分为时分复用（TDM）和频分复用（FDM）两种。

a. 时分复用（TDM）：将时间划分成多个时隙，不同用户按照一定的规则在不同的时隙进行传输，这样不同用户可以在同一频段内共享资源。

b. 频分复用（FDM）：将频谱资源划分成多个不同频段，每个用户占据一个频段进行通信，不同用户之间没有冲突。

三、频率分割与复用技术的应用1. 移动通信系统：移动通信系统是最常见的应用领域之一。

通过频率分割与复用技术，不同移动用户可以在同一频段内进行通信，满足大规模的用户连接需求。

2. 卫星通信系统：频率分割与复用技术在卫星通信系统中也得到了广泛应用。

通过合理地划分频段，可以支持大量的卫星用户同时进行通信，实现全球范围内的通信覆盖。

频分复用原理

频分复用原理一、频分复用的基本概念频分复用（Frequency Division Multiplexing，简称FDM）是一种多路复用技术，它将多个低速信号合成为一个高速信号在同一通信信道中传输。

在发送端，不同的低速信号经过调制后占据不同的频带宽度，然后将这些带宽叠加起来形成一个宽带信号。

在接收端，通过解调和滤波将各个低速信号分离出来。

二、频分复用的原理1. 多路复用器多路复用器是实现FDM技术的关键设备。

它能够将多个低速信号通过模拟或数字处理技术转换成高速模拟或数字信号，并将这些高速信号按照特定的规律合并到一个宽带载波上进行传输。

在接收端，多路复用器可以将这些混合在一起的高速信号解开并恢复原始信息。

2. 调制与解调调制是指将原始信息转换成适合于传输媒介传输的电磁波形式的过程。

常见的调制方式有振幅调制（AM）、频率调制（FM）和相位调制（PM）等。

解调则是指将接收到的电磁波信号转换成原始信息的过程。

3. 带宽分配在FDM技术中，每个低速信号所占用的带宽是固定的，因此在进行带宽分配时需要考虑每个信号所需的带宽大小。

如果某个信号需要的带宽超过了分配给它的带宽大小，就会造成信号失真或丢失。

4. 滤波在接收端，需要对传输过来的宽带信号进行滤波处理，以便将各个低速信号分离出来。

这可以通过选择性地去除不需要的频段实现。

常见的滤波器有低通滤波器、高通滤波器和带通滤波器等。

三、应用场景1. 电视广播FDM技术可以将多个电视频道混合在一起发送，并在接收端通过解调和滤波将各个频道分离出来。

这种方式被广泛应用于电视广播领域。

2. 电话网络在电话网络中，FDM技术可以将多路电话信号合并到一个传输媒介中进行传输。

这样可以大幅度提高电话网络的通话容量和效率。

3. 数据通信FDM技术也被广泛应用于数据通信领域。

例如，在局域网中，可以使用FDM技术将多个计算机的数据流合并到一个传输媒介中进行传输。

四、优缺点分析1. 优点FDM技术可以将多个低速信号合并到一个高速信号中进行传输，从而提高了传输效率和容量。
