辽宁省东港市小甸子中学九年级物理 光学作图专项练习(无答案)
光学作图1
初三物理练习题（光学作图专题）一、基础知识题1．作出下列各图的入射光线（或反射光线、镜面、折射光线）2．在各图的方框内填上适当的光学元件，并补全光路图。
3．完成下列各透镜的光路二、综合应用题1．两平面镜相互垂直，入射光线如图所示，请依次画出经两个平面镜反射后的光线。
2．根据平面镜成像特点画出镜前的物体。
3．如图是光源S 经平面镜反射的两条光线，请 画 图 确定光源位置，并完成光路图．4．画出发光点S 发出的光线经平面镜反射后过图中P 点的光路图。
5．如图所示，S ’为点光源S 在平面镜MN 中的像，SA 为光源S 发出的一条光线，请 画出平面镜MN ，并完成光线SA 的光路。
6．小明用平面镜将一束太阳光反射到竖井底（如图所示），请在图上作出平面镜的位置。
7．如图所示，小星通过一平面镜看到了桌子下面的小球．图中画出了入射光线和反射光线，但未标出光的传播方向，在图中用箭头标出光的传播方向．并根据光的反射定律画出平面镜．8．如图所示，玻璃水缸底部C 点处有一块小雨花石，人眼在A 点看到雨花石在B 点，要使从A 点射出来的一束极细的激光能照到缸底的雨花石上，请画出光路图。
9．将一平面镜斜放在装有水的水槽中，有一束光线垂直射向水面，如图所示，请画出这束光线在水中行进最后射出水面的光路图。
10．如图所示，—束光射向三棱镜，画出这束光两次折射的大致光路。
11．如图所示，一束光线斜射向一块玻璃砖的侧面。
请画出光线进入玻璃砖的折射光线和从玻璃砖的另一侧面射出时的折射光线。
12、如图所示，完成光的反射光路图。
（1）已画出了由点光源S 发出的经平面镜反射后的两条入射光线的反射光线，请你根据成像原理画图找出S 在平面镜中所成像的位置，用S ’表示。
（2）作出由点光源S 发出的经过A 点的反射光线。
（3）根据平面镜成像规律作出图中物体AB 在平面镜中的像空气 玻璃空气水A ’B’‘S ·A ·AB13、完成下列光路图14、在图所示的各光路图中，填上合适的透镜。
初中物理光学作图专项练习
初中物理光学作图专项练习一、作图题1．“井底之蛙”这个成语大家都很熟悉，图中M点表示青蛙。
请根据光的直线传播知识画图说明为什么“坐井观天，所见甚小”。
（温馨提示：必须标出光的传播方向）2．画出光源AB经过小孔所成像的光路图。
3．如图所示，S是烛焰上的一点，A是人眼的位置，请利用平面镜成像特点画出烛焰S 点的像S'，并画出眼睛看到像S'的光路图。
4．已知光源点A、镜面及眼睛点B，AB之间有墙相隔，光线由光源经镜面向眼睛反射。
请作出反射光线和入射光线。
5．利用平面镜成像特点画出物体ABC在平面镜中所成的像。
6．为了避免驾驶员低头观看仪表信息而造成交通事故，车内安装了如图甲所示的抬头显示器（简称HUD）。
通过前挡风玻璃可呈现水平显示器上的重要行车数据，方便司机查看。
请在图乙中画出显示器AB在挡风玻璃中所成的像。
7．在图中，根据物体AB与镜中所成的像A′B′找出平面镜的位置。
8．如图所示，请根据平面镜成像的特点，画出物体AB。
9．如图所示，光从空气射向半圆形玻璃的圆心O，在空气和玻璃的界面上发生发射和折射，请分别画出反射光线和折射光线。
（大致位置）10．图中的A、B两只小鸟，一只是实际的小鸟，另一只是潜水员从水中观察到该小鸟的像，请你作出潜水员从水中观察到小鸟像的光路图。
11．如图所示，一束光线AB射向竖直的平面镜，并最终在水底O点处形成一个光斑，请作出完整的光路图，并画出必要的辅助线。
12．请你将如图所示的光路图补充完整。
13．如图，补充完整两个光路图。
14．如图所示，凸透镜与凹透镜的一个焦点重合，请根据入射光线，画出相应的出射光线。
15．如图所示，请分别画出AB的入射光线和CO的折射光线。
参考答案：1．【详解】光在同种均匀介质中沿直线传播，被井口挡住的光不能进入井中青蛙的眼睛，所以青蛙看不到井口以外的世界，连接井口两侧到青蛙的眼睛，此范围以内为井底青蛙所见范围，如图所示：2．【详解】过A点和小孔画出一条光线交塑料薄膜于'A，再过B点和小孔画出一条光线交塑料薄膜于'B，连接两点即AB的像，如下图所示：3．【详解】根据平面镜成像特点，作出蜡烛S在平面中的像S'，连接S'到人眼A，延长线用虚线，反射光线用实线，连接蜡烛S和光线AS'与平面镜的交点，作图如下。

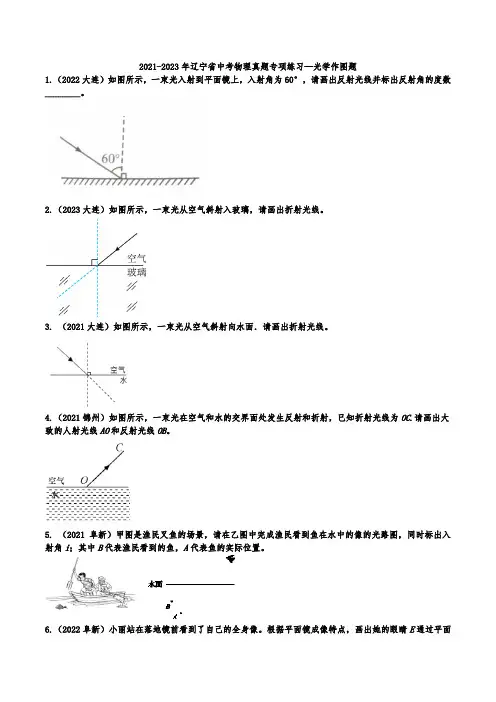

2021-2023年辽宁省中考物理真题专项练习—光学作图题
2021-2023年辽宁省中考物理真题专项练习—光学作图题1.（2022大连）如图所示，一束光入射到平面镜上，入射角为60°，请画出反射光线并标出反射角的度数________。
2.（2023大连）如图所示，一束光从空气斜射入玻璃，请画出折射光线。
3. （2021大连）如图所示，一束光从空气斜射向水面．请画出折射光线。
4.（2021锦州）如图所示，一束光在空气和水的交界面处发生反射和折射，已知折射光线为OC.请画出大致的人射光线AO和反射光线OB。
5. （2021阜新）甲图是渔民叉鱼的场景，请在乙图中完成渔民看到鱼在水中的像的光路图，同时标出入射角i；其中B代表渔民看到的鱼，A代表鱼的实际位置。
6.（2022阜新）小丽站在落地镜前看到了自己的全身像。
根据平面镜成像特点，画出她的眼睛E通过平面镜看到自己右脚上P点像的光路图。
7．（2021抚顺）如图所示，水池的侧壁上安装了一盏小射灯A，B点是它在水中像的位置，A发出的一束光经水面折射后在池底C点形成光斑。
请画出水面的位置及在C点形成光班的大致光路。
8.（2022营口）如图所示，一束光线从玻璃斜射入空气，同时发生反射和折射，请在图中画出反射光线和折射光线的大致传播方向。
9.（2023营口）请画出人眼从A处看平面镜中烛焰上S点的像的完整光路图。
10.（2023丹东）如图所示，管道内A处有一只正在发光小灯泡，小潘的眼睛在B处看到了平面镜中小灯泡的像，请画出小潘看到小灯泡A的像的光路图。
11．（2021丹东）请画出发光点S经平面镜MN反射后过p点的光路图，并画出过p点的反射光线在水面发生折射时，折射光线的大致方向。
12.（2021铁岭、葫芦岛）如图甲是小明家的鱼缸，鱼缸左侧的玻璃上有一条鱼的像图乙是其简化图，A为鱼缸中实际的鱼。
B为小明眼睛的位置，请在乙图画出：①鱼A在左侧玻璃中的像A’;②小明在鱼缸前方看到水中鱼的大致光路图13.（2023葫芦岛）小明将两个大小相同的红、蓝环粘在一起形成“8”字。
中考物理模拟题《光学作图》专项测试题(附参考答案)
中考物理模拟题《光学作图》专项测试题(附参考答案) 学校:___________班级：___________姓名：___________考号：___________一、作图题1．画出小孔成像光路图，作出物体（以带箭头的线段代表）的像。
2．在如图中，画出入射光线AO的反射光线OB，并标出反射角大小。
3．如图所示，从点光源S发出的一条光线射向平面镜，经平面镜反射后射向墙壁上的O点处。
请作出这条入射光线并完成光路图。
4．如图所示，将一平面镜斜放在装有水的水槽中，有一束光线垂直射向水面，请画出这束光线在水中行进、最后射出水面的光路图．5．根据平面镜成像的规律，作出图中物体AB在平面镜中所成的像。
6．如图是人眼看见A′物体在平面镜中的像A′的示意图，请确定物体A的位置并画出入射光线．7．如图所示，在A点看到水中物体S的像在S′，请你画出一条在A点看到物体像S′的光路图。
8．画出入射光线的反射光线并标出反射角。
9．如图是光源S经平面镜反射的两条光线，请画图确定光源位置，并完成光路图．10．如图所示，一束光由空气斜射向水面。
请画出它经水面的反射光线，并大致画出折射光线。
11．在图中大致画出光从空气进入水中的折射光线．12．如图所示，AO为入射光线，OB为反射光线，请在图上画出平面镜位置．13．如图所示，在平静的湖边上方有一盏路灯，潜水员在水下E处看到了路灯的像．图中A、B两点，其中一点是路灯的发光点，另一点是路灯的像点．请你区分发光点、像点，在图中画出水下E处的潜水员看到路灯的光路图．14．根据要求规范作图：如图所示，请作出入射光线AO射入水中的折射光线OB的大致方向。
15．光线L射到某平面镜上，使其沿水平方向传播，如图所示．请在图中画出所需平面镜的位置。
(要求保留必要的作图痕迹)16．根据平面镜成像原理作出物体AB的像17．古诗词蕴含着很多光学知识，唐代诗人储光羲在《钓鱼湾》中写道“潭清疑水浅”，如图所示A是水底某点，请你完成人眼看到水底A点变浅的光路图。

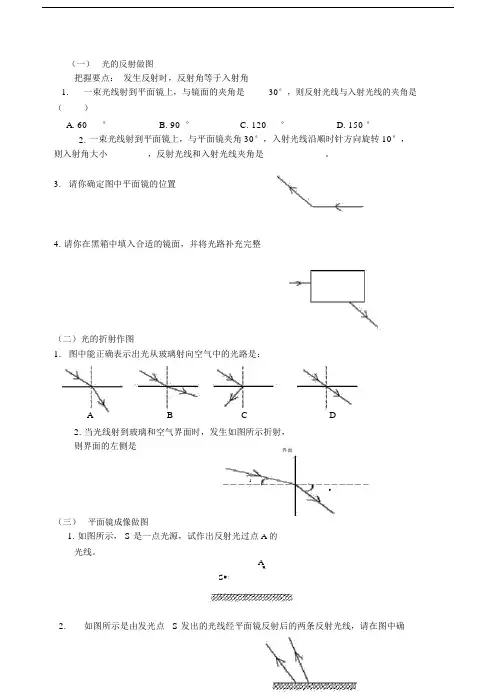

初中物理光学作图题练习[1.docx
（一）光的反射做图把握要点：发生反射时，反射角等于入射角1.一束光线射到平面镜上，与镜面的夹角是30°，则反射光线与入射光线的夹角是（）A. 60°B. 90 °C. 120°D. 150 °2.一束光线射到平面镜上，与平面镜夹角30°，入射光线沿顺时针方向旋转10°，则入射角大小 _______，反射光线和入射光线夹角是________。
3.请你确定图中平面镜的位置4.请你在黑箱中填入合适的镜面，并将光路补充完整（二）光的折射作图1.图中能正确表示出光从玻璃射向空气中的光路是：A B C D2.当光线射到玻璃和空气界面时，发生如图所示折射，则界面的左侧是________界面ir（三）平面镜成像做图1.如图所示， S 是一点光源，试作出反射光过点A 的光线。
AS2.如图所示是由发光点 S 发出的光线经平面镜反射后的两条反射光线，请在图中确定发光点S的位置3. 在图中S 为一光源，要使它发出的光线经镜面反射后通过P 点，试做出光路图。
答案见中图SP4.如图所示，一条光线斜射到垂直于水面放置的平面镜上，试画出反射光线及这条反射光线射入水中后的大致传播方向．5.一束光线从空气射至空气和水的界面上，如图所示，试在图上画出反射光线，并大致画出折射光线．（一）光的反射做图把握要点：发生反射时，反射角等于入射角例 1. 一束光线射到平面镜上，与镜面的夹角是30°，则反射光线与入射光线的夹角是（）A. 60 °B. 90°C. 120 °D. 150 °分析：根据题意画出简单的光路图由图可以分析入射角i ri 90306030则 r i 60答案： C拓展：1. 一束光线射到平面镜上，与镜面夹角30°，将镜面沿顺时针方向旋转10°，则入射角的大小为 ________，反射光线与入射光线的夹角是________。
中考物理光学作图总复习 光学作图试题
中考物理光学作图总复习光学作图试题
班别学号姓名
1.画出图1中入射光线经平面镜反射后的光线，并标出反射角。
2.在图2中画出：（1）入射光线AO的反射光线，并标出反射角的角度大小；
（2）大致的折射光线．
图1 图2
3．根据平面镜成像特点, 在图3中画出物体 AB 在平面镜中所成的像A'B' 。
4. 在图4中画出发光点S发出的光线经平面镜反射后过图中P点的光路图
图3
图4
5.如图5所示，是发光点S分别发出的两条光线经平面镜后的反射光线，作出发光点S的位置（要求保留必要的辅助线）(可用2种方法)
6、画出下图中经透镜折射后的光线。
7.在图中完成透镜的光路图；
图4
图5
图5
F F
B层
8．如图8所示水面上方有一发光点A1，水中另有一发光点A2．人在空气中看到A2在水中的位置就是A1在水中的像的位置。
画出：
（1）A1发出的光经水面反射进入人眼的光路图
（2）A2发出的光进入人眼的光路图
图8
9.如图9所示，平面镜前有一点光源S，发出的一束光线被平面镜反射后经上，过A点，请作出该光线的光路图．
10.如图10所示，S是一个发光点，S’是它在平面镜中成的像，SA是S发出的一条光线，请在图中画出平面镜的位置和SA经平面镜反射后的光线。
图10
图9。
版初中物理光学作图题练习
光学作图题专练（一）光的反射做图一束光芒射到平面镜上，与镜面夹角30°，将镜面沿顺时针方向旋转10°，则入射角的大小为________，反射光芒与入射光芒的夹角是________。
提示：光芒与镜面夹角是30°，有A、B两种状况：30 30A B请你确立图中平面镜的地点请你在黑箱中填入适合的镜面，并将光路增补完好4、作出以下反射光路。
（二）光的折射作图大概确立从水中S点发出的光进入空气中的光路，并在图中画出来．一束光芒AO从玻璃斜射到玻璃和空气分界面上，（如下图）请在图中作出该束光芒在界面上的反射光芒和折射光芒的大概光路。
如下图，一条光芒斜射到厚玻璃板上，试画出光芒经过玻璃板上、下两个表面产生的折射光芒的表示图．如下图，一条光芒斜射到垂直于水面搁置的平面镜上，试画出反射光芒及这条反射光芒射入水中后的大概流传方向．3、潜伏水中的人看岸上的物体比实质的物体变高了仍是变矮了？作图说明。
（三）平面镜成像做图如下图，S是一点光源，试作出反射光过点A的光芒。
2.如下图是由发光点S发出的光芒经平面镜反射后的两条反射光芒，请在图中确立发光点S的地点AS 3．一束太阳光与水平面成60°角射入井中，要利用平面镜将阳光沿竖直方向角应为_______。
4、如图水平桌面上有一个小球向镜面滚去，要使平面镜中的像沿竖直方向着落______。
5、在图中S为一光源，要使它发出的光芒经镜面反射后经过P点，试做出光6、如下图，发光点S在平面镜MN中的像为S1，当平面镜转过必定角度后，成像特色，画出转动后平面镜的大概地点。
SP7、如图，S1是发光点经平面镜所成的像，若将平面镜转动一个地点，发光点新地点。
作出AB物体在平面镜中所成的像。
作出潜望镜的光路图。
透镜作图题1).请达成光路图。
F F F F光学作图练习第1页（共2页）2).依据光芒经过透镜前后的方向，在方框中画出适合种类的透镜。
3).依据近视眼成因及改正方法，在如下图方框内画出所需的透镜，并达成光路图。
初中物理光学作图题全
初中物理光学作图题全Newly compiled on November 23, 2020光学作图练习班级:姓名:1．完成下列关于透镜的光路：2．发光点S 发出一束光投射到水面上，其中一条光线反射后经过A 点，请作出入射光线、反射光线和大致的折射光线3．处于主光轴上的物体AB 经凸透镜后在光屏上成的像A'B'，请你根据图中所给的条件画出凸透镜，并确定焦点F 的位置. 4．画出下列各图中光线经过玻璃砖的光路5、下列两透镜组合中都有一个焦距是重合的，请画出经过两透镜的光路6、在图中的虚线框内填入适当类型的透镜，并完成光路图。
作图题1．作出下列各图的入射光线（或反射光线、镜面），并标出第1、2图的入射角、反射角。
2．作出下列各图的入射光线（或折射光线），并标出第1、2图的入射角、折射角。
3．如图1所示S 为发光点，MN 为平面镜，请画出由S 点发出并经平面镜反射后通过Ａ点的光线。
FFFFFF FFFF 2f 2fFFFF FFFFFFASA ‘B ‘ B AAOF F FFF F图1（图（图空气 水空气 水玻璃砖FF（图3）空气 玻璃A B A BSM N MA NA B C BAC4．根据平面镜成像的特点，在图2中作出物体AB 在平面镜MN 中的像(要求保留作图痕迹)。
5．在图3、图4中完成光路。
1.完成右图中的光路图．2.请画出右图中两条平行光线通过凸透镜后的折射线．3.图中，S'是发光点S 经凸透镜折射后所成的像，画出入射光线经透镜折射后的折射光线，并确定透镜的焦点．4.点燃的蜡烛放在凸透镜的左旁主轴上如图所示的位置，试就像的大小、虚实、倒正几方面把烛焰的像大略地画在图上．5.在下面各图中填入适当的透镜：6.在图中，画出光线通过透镜后的折射光线．7.在图中，根据光线通过透镜前后光路，在方框中画出适当的透镜． 8.如图所示，A 、B 为射向凸透镜的两条光线，画出通过凸透镜后的折射光线．9.一束平行于主光轴的光分别射在如图所示的两透镜上，试分别画出这束光通过两透镜发生折射后的光线． 10.完成下面各自的光路． 11.根据光路，在下列方框中各填上一个光学器件的名称． 12.如右图所示，画出了光通过透镜后的折射光线，请在图上画出入射光线．13.在图中已画出了通过透镜后的折射光线方向，试画出相应的入射光线．1.（1）作出图中点光源S 发出的光被平面镜MN 反射后能照亮镜前多大范围。
中考物理光学作图专题复习练习卷
光学作图1．如图所示，S为一点光源，作出物体AB在地面上的影子，并标出影长L。
2．室内一盏电灯通过墙上的两个小洞，透过两条细小光束，如图所示。
请根据光束的方向确定室内电灯的位置S。
3．在图中画出入射光线AO的反射光线和反射角的度数。
4．画出如图中物体AB在镜中所成的像。
5．如图所示，在练功房里，小红同学利用平面镜来帮助矫正舞蹈姿势。
画出她的脚上B点的光线经过平面镜后进入人眼A点的光路图。
6．在图中画出光线从空气射入玻璃三棱镜后，再从三棱镜射出的大致光路图。
7．如图所示，OC是一条折射光线，请在图中画出这条折射光线的入射光线AO大致位置，并标出折射角。
8．如图所示，两面平面镜互相垂直，一束光线斜射到平面镜上，请完成光路图。
9．如图所示，一条光线斜射到垂直于水面放置的平面镜上，试画出反射光线及这条反射光线射入水中后的大致传播方向。
10．如图所示，A、B是镜前一点光源S发出的光线经平面镜反射后的两条反射光线，请在图中标出点光源S和像点S′的位置，并完成光路图（保留作图痕迹）。
11．如图所示，考古人员需要对一口古井进行清理，为了解决照明问题，请你帮助他们利用一块平面镜将太阳光反射到井里，并能垂直照亮井底。
（保留必要的作图痕迹）12．如图所示是小明家阁楼示意图，其中MN是一面带平面镜的墙壁，S为阁楼上一电灯，请通过作图的方法画出在地板A处看到电灯的光路图（A为人眼）。
13．如图，水平天花板上贴着一块平面镜，通过作图方法，请你在地面上画出发光点S经平面镜反射后照亮的区域。
14．请在1图和2图中分别画出相应的折射光线和入射光线。
15．如图所示，请画出由S点发出的光经过凸透镜后的折射光线。
16．在下图中的虚线框内的适当位置，填入符合要求的透镜。
17．请根据近视眼的成因和矫正方法，在如图所示的虚线框内画出矫正所需的透镜并完成光路图。
18．如图所示，一束光线经凸透镜折射后，射向与凸透镜主光轴平行的平面镜，请你在图中画出:射向凸透镜的入射光线；经平面镜的反射光线；标出反射角的度数。
2022年中考物理试题专项训练：光学作图专题
2022年全国各地物理中考题分类选编光学作图专题1.(2022·辽宁省大连市·历年真题)如图所示，一束光入射到平面镜上，入射角为60°，请画出反射光线并标出反射角的度数。
2.(2022·湖北省·历年真题)有时，黑板反射的光会“晃”着一些同学的眼睛。
如图所示，A点表示被“晃”人的眼睛，OA是发生这种现象时的一条反射光线。
请在图中作出OA的入射光线。
3.(2022·山东省临沂市·历年真题)如图所示，请作出反射光线对应的入射光线。
4.(2022·广西壮族自治区梧州市·历年真题)如图，小玲利用一块平面镜，将正午时分直射的太阳光引入一根水平管道内，请在图中画出平面镜的位置。
5.(2022·山东省潍坊市·历年真题)如图所示，水池边有一路灯S，路灯上方有一平面镜MN，S发出的光能经MN反射后射入水中，请画出：(1)S在平面镜中所成的像S′；(2)经MN反射后过A点的反射光线OA；(3)OA照射到水池底的光路图。
6.(2022·湖南省娄底市·历年真题)如图中，牙医借助平面镜观察牙齿的背面，请在图乙中画出能反映此过程的光路图。
7.(2022·辽宁省丹东市·历年真题)如图甲所示，用跳棋子完成“探究平面镜成像的特点”的实验后，小辉偶然发现在镜前某一角度，棋子A的像恰好被棋子B“挡住”了；图乙为该场景的简图，图中C为小辉眼睛的位置，请根据平面镜成像的特点完成符合题意的光路图。
8.(2022·辽宁省阜新市·历年真题)小丽站在落地镜前看到了自己的全身像。
根据平面镜成像特点，画出她的眼睛E通过平面镜看到自己右脚上P点像的光路图。
9.(2022·江苏省宿迁市·历年真题)在图中根据平面镜成像特点作出物体AB在平面镜中所成的像A′B′。
10.(2022·河南省·历年真题)如图是某戏曲演员在平面镜前化妆的情景。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
光学作图1.图中入射光线与镜面成30度角，请你完成光路图并标出反射角。
2.眼睛看到从平面镜反射来的光线如图所示，在图中确定入射光线，并标出入射角。
30。
3.如图是一条入射光线及其经过平面镜反射后的反射光线，试分别做出平面镜的位置。
4.平面镜前有一点光源s，做出一条从光源s射出的光线，使它经平面镜反射后，恰好经过A点。
SA5.如图S是发光点，S ’是S在平面镜中的像，l 是射向平面镜的一条入射光线，在图中画出平面镜的位置和l 的反射光线。
6.如图所示的两条反射光线是同一发光点S发出的光经平面镜反射后形成的，请你画出发光点S的位置。
7.如图所示，发光点S在平面镜MN中的像为S1，当平面镜转过一定角度后，它的像为S2，请你画出转动后平面镜的大致位置。
8.画出物体AB在平面镜中所成的像。
S 1S 2AB9.用对称法画出物体ABC 在平面镜中所成的像。
10.下图中A ’B ’是物体AB 在平面镜中所成的像，请在图中画出平面镜的位置。
ABCABA'B'11.如图所示，发光点S 所发出的光，经平面镜AB 反射后，在障碍物CD 的后面出现一片明亮区域，请画出明亮区域的范围。
12.如下图所示，光线A 、B 是点光源S 发出的两条光线经平面镜反射后的反射光线，请在图中作出平面镜的位置，并完成光路图。
A BSAB13.点光源S 发出的一条光线AB 射在镜面MN ，光线CD 是由S 发出的另一条入射光线的反射光线，如图所示，请在图中画出点光源S 的位置。
14.如图，水平天花板上贴着一块平面镜，请你画出地面上哪个区域可以通过平面镜看到发光点S （不考虑人的高度）。
ABCDMNS15.发光点S 旁竖直放置一挡板，下方还有一块大平面镜，请你挡板另一侧画出S 能照亮的区域。
16. 为了把竖直照射的太阳光经平面镜反射后，沿水平方向射入涵洞中，请在图中画出平面镜的位置，并完成光路图17. 如下图所示，小孔前有一物体AB ，请画出AB 经过小孔成像的光路图，并在光屏MN 上标出透镜1．完成下列关于透镜的光路：2．发光点S 发出一束光投射到水面上，其中一条光线反射后经过A 点，请作出入射光线、反射光线和大致的折射光线3．处于主光轴上的物体AB 经凸透镜后在光屏上成的像A'B'，请你根据图中所给的条件画出凸透镜，并确定焦点F 的位置.SAS4．画出下列各图中光线经过玻璃砖的光路5．下列两透镜组合中都有一个焦距是重合的，请画出经过两透镜的光路。
力学作图题专题训练1．在易拉罐内装进适量的水，能使罐侧立而不倒下。
请在图中画出，装了适量水的整个罐受到的重力与支持力的示意图。
2．在图中画出小球受力的示意图．3. 作出吸附在竖直磁性黑板上静止的棋子所受力的示意图。
4.一重为G 的物体A 随着传送带一起沿水平方向向右做匀速运动，不计空气阻力，请画出它受力情况的示意图。
5.粗细均匀重为3N 的木棒靠在墙上如图所示，请你在图上作出木棒所受重力的示意图。
6.如图是广场上一只氢气球，用细绳系于地面上，请作出氢气球受力示意图。
7.小华是一位喜欢运动的学生，他现在正在斜坡上滑雪，请在图上作出他所受重为和支持力的示意图。
8.如图，车减速前进，画出悬挂在车厢内的物体A 所受力的示意图．10.如图所示，一放在水平地面上并与竖直墙壁接触的铁球静止．作出铁球的受力示意图。
11.一个足球沿如图甲所示的斜面向上滚，试在图中画出该足球所受到的重力示意图。
12.如下图所示，唐师傅想用最省力的方法把一个油桶推上台阶。
请你在图中画出这个力的示意图。
13.如图所示，物体A的质量是5kg，与A相连的细绳平行于水平桌面，当悬挂在滑轮下的物体B的质量是2kg时，它恰能匀速下降(不计滑轮重及滑轮与轴之间的摩擦，g=10N/Kg)，则A若要使B物体匀速上升，需要在A物体上施加一个水平向左的力。
请在图中画出物体A匀速向右运动时的受力示意图。
14.一根绳子系着一个泡沫小球，悬挂在一个带电体A右边，小球静止时与带电体A等高且不接触。
请画出小球受力示意图。
15.如图14所示，A物体放置在B物体上，A物体随着B物体在外力F的作用下，由静止开始运动。
请画出A物体所受摩擦力f和B物体所受重力G的示意图（其中G>f）。
16.作出图中物体对各支持面的压力的示意图。
17.在飞机设计、制造过程中，要进行风洞实验，用来搜集分析有关数据。
在江苏省科学宫内，有一个风洞实验室，一架飞机模型固定在托盘测力计上，如图所示。
当无风时托盘测力计的示数为15N；当迎面吹着飞机的风速达到20m/s时，托盘测力计的示数为7N，请画出此时飞机模型受到的升力的图示。
A B图718.如图所示，在倒置的漏斗里放一个乒乓球，用手指托住乒乓球．然后从漏斗口向下用力吹气，并将手指移开，请画出乒乓球受力的示意图。
19.如图所示，水池中盛有半池水，调节水龙头使流出的水成细流状后，把乒乓球放在靠近水流处的水面上，请画出乒乓球受力的示意图。
22、如图所示，图甲中把装满水的玻璃杯盖上纸片倒置过来，纸片不下落，请画出纸片受力的示意图。
23．如图7所示，物体A 置于小车上随小车一起在平直路面上向右运动。
当小车遇物体B 受阻停止后，物体A 在小车上仍向右运动，且速度越来越慢，请在图中画出这一过程中物体A 在水平方向受力的示意图（忽略空气阻力）。
24、如图所示的水桶，是在—个最小外力作用下所处的状态。
作出它此时的受力示意图。
受力作图：25、 圆球静止在地上，请画出图中圆球所受的力。
26、 小汽车匀速向左行驶，请画出它所受的摩擦力。
27、 请画出斜面上此物受到的摩擦力、重力和支持力。
28、 小车受到与水平成30°向右的拉力，请在图中画出此拉力。
29、 请画出小球所受的拉力和支持力。
杠杆作图：30、请画出下图中的动力臂l1和阻力臂l2。
31、找出下图中的阻力臂l2，并画出最小的动力F1。
32、请找出图中的支点和动力臂l1。
电磁部分1、如图44所示，在中填入电压表、电流表符号，使两个小灯都能发光。
1） 2）3） 4）5） 6）7) 8)图442、在图45中要使电阻R1R2串联，请在圆圈中填入相应的电表符号3、在图46要使电阻R1R2并联，请在圆圈中填入相应的电表符号4、在图47中根据标出的电流方向，从电池组、电流表、电压表三个元件符号中选出两个，分别填入电路的空缺处填进后要求L1、L2并联，都能正常发光。
5、在图48中根据标出的电流方向，从电池组、电流表、电压表三个元件符号中选出两个，分别填入电路的空缺处填进后要求L1、L2串联，都能正常发光。
图47 图486、在图中填入电压表、电流表符号，要求两个小灯都能发光，电压表测L2的电压。
7、图50中空缺处分别填入电源、电流表及电键，要求电流表测L2的电流,电键只控制L1。
图49 图508、在图51中，根据电路图，以笔线代替导线，把元件对应地连接起来，组成电路。
要求做到导线不交叉、不破线。
9、在图52中添两根导线，使两灯并联，电流表测干路电流10、在图53电路中补画两根导线，使电键控制两盏灯，且电键闭合后电流表只测量灯L2的电流。
11、如图54所示的电路中，有两根导线尚未连接，请用笔线代替导线补上，补上后要求：(1)L1与L2并联；(2)电流表测L1的电流，电键控制L2。
12、在图55中用“×”去掉一根导线，再用笔画线补上一根导线，使电键同时控制灯Ll 和L2，电流表测干路电流。
图54 图5513、在图56中补上两根导线，使两灯并联，电键控制两盏灯，电流表只测L1的电流强度（导线不要交叉）14、将图57中的滑动变阻器接入电路中。
使变阻器滑片P向右滑动时，电流表和电压表的示数都变小。
15、在图58中将两根未连接的导线接到滑动变阻器上，使得滑片向右移动时，灯变亮。
16、在图59中填入一根导线，使滑动变阻器的滑片向左移动时，电压表的读数变小。
图C图图58 图5917、在如图60所示的电路中，有两根导线未连接，请用笔线代替导线补上，补上后要求：电键闭合后，当滑动变阻器的滑片向右移动时，电流表的读数变小，灯的亮度不变。
18、如图61所示中的电路连线中缺两根导线，请用笔线代替导线补上，且满足当滑动变阻器的滑片向右移动时电流表的读数变大，电压表的读数变小。
19、在图62中根据磁感线方向标出条形磁铁、蹄形磁铁的N极和S极。
20、根据图63中小磁针的位置，标出甲、乙两条磁铁的N极和S极。
图62 图6321、在如图64所示标出通电螺线管的N、S极。
图22、在图65中，标出通电螺线管的N、S极和磁感线的方向。
23、在图66中，请根据图中磁感线的方向标出通电螺线管的N、S极及电源的正，负极。
图65 图6624、根据图66中小磁针的指向，在图中标出通电螺线管的N、S极；线圈中电流的方向及电源的正、负极。
图54 图5567、在通电螺线管附近一个小磁针静止时N极所指的方向如图56所示，请在图中标出电源的正负极。
25、如图68所示，根据磁体及周围磁场分布情况，在图中标出通电螺线管的N、S极电源的正负极。
图6826、如图69所示，标出通电螺线管旁条形磁体的N、S极和图中磁感线方向。
27、图70是一个不完整的电路图，图中箭头表示电流方向，图中空白处是电路元件的位置。
要求在每个图的空白处分别填上电路元件符号，其中包括：电池组一个，电压表一只，电流表一只，其余为灯泡。
图69 图7028、在图71中，根据电源的正负极标出磁感线方向和通电螺线管及小磁针的N、S极。
29、在图72所示电路的○里填上适当的电表符号，填上后使之成为正确的电路图。
图71 图7230、在图73中，根据电源的正负极，分别标出通电螺线管和小磁针静止时的N、S极。
31、将电源、电压表和电流表的符号填入图74所示电路中的空白处，使小灯L1、L2都能发光，且电流表测通过L1的电流。
图73 图74家庭电路连接问题作图1、将图中各元件正确接入电路，其中开关只控制电灯，三孔插座带保险盒。
2、请在图所示的照明电路上,标出火线、零线,并按安全用电的原则,连接好电路中的相关元器件.3、完成图6中的家庭电路连接。
图 6各种测量工具的读数专题1、如图所示，木块A的长度是__________厘米。
2、如图,量筒中水的体积是__________ mL。
3、所示温度计读数为___________℃。
4、小华用图的体温计自测体温，其体温为________℃5、图所示，弹簧测力计测量范围是________，指针所示被测物重是________N．6、滑动变阻器能够改变接入电路中的电阻，但不能直接知道接入电路的电阻值．要想直接知道接入电路的电阻值，就要用____________，现将它接入某一电路后，如图所示它的示数是______________Ω．7、是一辆在公路上行驶的汽车中的速度表，目前指示的车速是____________ km/h。
