城市道路拉管施工工艺工法(道路管道施工-附示意图)

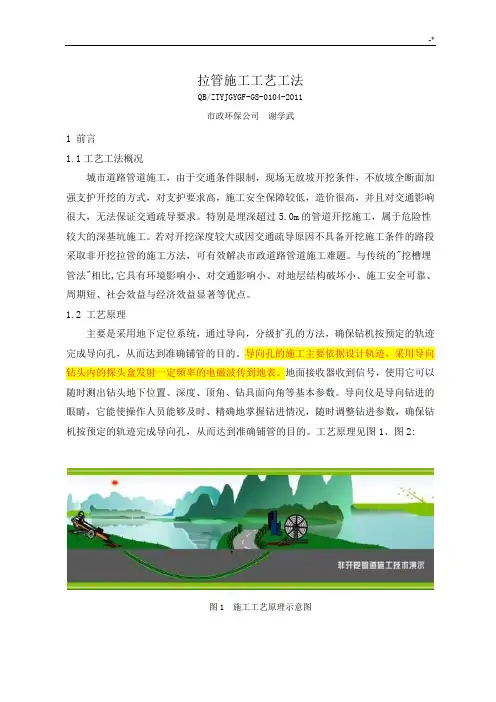

拉管施工工艺工法QB/ZTYJGYGF-GS-0104-2011市政环保公司谢学武1 前言1.1工艺工法概况城市道路管道施工，由于交通条件限制，现场无放坡开挖条件，不放坡全断面加强支护开挖的方式，对支护要求高，施工安全保障较低，造价很高，并且对交通影响很大，无法保证交通疏导要求。
特别是埋深超过5.0m的管道开挖施工，属于危险性较大的深基坑施工。
若对开挖深度较大或因交通疏导原因不具备开挖施工条件的路段采取非开挖拉管的施工方法，可有效解决市政道路管道施工难题。
与传统的挖槽埋管法相比,它具有环境影响小、对交通影响小、对地层结构破坏小、施工安全可靠、周期短、社会效益与经济效益显著等优点。
1.2 工艺原理主要是采用地下定位系统，通过导向，分级扩孔的方法，确保钻机按预定的轨迹完成导向孔，从而达到准确铺管的目的。
导向孔的施工主要依据设计轨迹，采用导向钻头内的探头盒发射一定频率的电磁波传到地表。
地面接收器收到信号，使用它可以随时测出钻头地下位置、深度、顶角、钻具面向角等基本参数。
导向仪是导向钻进的眼睛，它能使操作人员能够及时、精确地掌握钻进情况，随时调整钻进参数，确保钻机按预定的轨迹完成导向孔，从而达到准确铺管的目的。
工艺原理见图1、图2:图1 施工工艺原理示意图监控装置示意图图22 工艺工法特点非开挖拉管施工的优点，回避了开挖施工中存在的对交通、周边建筑及地下管线影响大，路面、房屋等需要大面积拆除并恢复而导致的资源浪费，并且施工周期短，以上沟槽开挖施工时的塌方等问题，从而避免了作业人员的施工可有效避免埋深4m以上的12.5KN/M2安全等问题，缺点方面，对拉管管材的质量要求高，要求环刚度在以上的大管径管道管材目前还无法保证此环刚度而不具备拉管材，从而使大于DN8OO管施工条件。
另外，拉管施工将产生大量泥浆的需要处理，文明施工及环保方面要求很高，并且其施工费用相对开挖施工费用相对较高。
适用范围3管等。
1219的钢管和PE天然气、给排水管等输送介质为液体或气体、管径φ80－φ主要引用标准4（人民交通《顶管施工技术》）、《给水排水管道工程施工及验收规范》（GB50268《油气输送管道穿越工程施工规范》(GB50253)《输油管道工程设计规范》、出版社）《钢质管道焊接及验）、、《埋地聚乙烯排水管管道工程技术规程》（CECS164(GB50424)《管道下向焊接(GB50369)、(SY/T4103)、《油气长输管道工程施工及验收规范》收》级钢管》B(SY/T4071)、《石油天然气工业输送钢管交货技术条件第二部分：工艺规程》。
拉管施工工艺
拉管施工工艺拉管施工是一种非开挖施工技术，它在不开挖地表的情况下，通过导向钻进、扩孔、拉管等一系列操作，将管道铺设在地下。
这种施工方法具有施工速度快、对交通和环境影响小等优点，在城市地下管道建设中得到了广泛应用。
一、拉管施工的原理和特点拉管施工的原理是利用钻杆和导向钻头在地下钻进，按照设计的轨迹形成导向孔。
然后，通过扩孔器将导向孔扩大到所需的直径，最后将管道拉入扩好的孔中。
拉管施工的特点主要包括以下几个方面：1、对交通和环境影响小无需大面积开挖地面，减少了对道路交通和周边环境的干扰。
2、施工速度快相比传统的开挖施工，拉管施工可以大大缩短工期。
3、适应性强能够在各种复杂的地质条件下进行施工，如软土、硬岩等。
4、成本相对较低减少了土方开挖、支护等费用，降低了工程成本。
二、拉管施工的工艺流程拉管施工的工艺流程主要包括以下几个步骤：1、现场勘查在施工前，需要对施工现场进行详细的勘查，了解地下管线、地质条件、周边环境等情况，为施工方案的制定提供依据。
2、施工准备（1）设备准备：根据施工要求，准备好导向钻机、扩孔器、拉管机等设备，并确保设备性能良好。
（2）材料准备：准备好所需的管道材料，如 PE 管、钢管等，并对其质量进行检验。
（3）人员准备：组织专业的施工人员，进行技术培训和安全教育。
3、导向孔钻进（1）安装导向钻头：将导向钻头安装在钻杆前端，并连接好导向仪。
（2）钻进：启动钻机，按照设计的轨迹进行钻进。
在钻进过程中，通过导向仪实时监测钻头的位置和方向，及时调整钻进参数，确保导向孔的精度。
4、扩孔导向孔钻成后，需要进行扩孔。
根据管道的直径和地质条件，选择合适的扩孔器进行扩孔。
扩孔过程中要保持孔壁的稳定，防止坍塌。
5、管道回拉（1）连接管道：将准备好的管道与拉管头连接牢固。
（2）回拉：启动拉管机，将管道缓慢拉入扩好的孔中。
在回拉过程中，要控制好回拉力和速度，确保管道的顺利铺设。
6、竣工清理管道铺设完成后，对施工现场进行清理，恢复地面原貌。
管线过路(拉管)施工工法
过路埋地管线拉管施工工法1．前言工程建设中管线改造和后增过路管线施工通常采用明挖槽敷设技术，明挖施工在城市基础设施建设中通常受场地、交通等因素制约，给施工带来很大困难，因此才逐渐形成了拉管敷设管线技术，拉管施工技术由于它不需要开挖面层的特点，在跨公路、铁路的管线敷设中，体现出其优越性。
北京首都机场科技馆档案馆工程的室外电缆敷设，需穿越四纬路，此路宽48m，车流量非常大，为减少对交通的影响，采用了拉管施工工艺，取得了很好的效果。
2.工法特点2.1采用拉管技术，地上功能正常使用：穿过公路、铁路、机场可不阻断交通。
2.2由于采用拉管技术，减少了大量工程土的堆放，对环境影响小。
减少了地面开挖、恢复造成的浪费。
2.3采用拉管技术施工速度快，地上已完善设施保护好，极大地节约了建设成本。
2.4与明挖开槽埋管线相比较，明显减少了劳动力，加快了施工效率，施工安全，减轻了劳动强度等。
3.适用范围拉管施工技术用于穿越公路、铁路、机场跑道等的给排水、电缆电线套管等管线敷设，管径≤Φ600mm，管线长度不宜太长，范围在（50m~300m），管材一般为PE压力管、钢管。
4.工艺原理拉管施工技术是利用钻机、随钻测量仪器以及有关钻具，沿欲铺设管线设计轨迹钻成一个先导孔，然后回拉扩孔，将孔径扩大到铺管要求的口径，并将管线同步或分步拉入，以实现不开挖铺管的施工技术。
该技术的关键部分是先导孔钻进技术，它是利用放置在钻头内部的探头发射信号，导向仪器可随时测出钻头位置、深度、顶角、工具面向角等参数，与钻机配合及时调整钻孔方向，实现有目标的引导式钻进，即导向钻进。
导向钻进中采用了带斜面的非对称式钻头，当回转和给进同时进行时，钻孔呈直线延伸；当只给进不回转时，受斜面反力的作用，钻孔沿斜面法线的反方向延伸。
因此，钻机操作人员可根据测出的钻机参数判断钻头位置与设计轨迹的偏差，并随时进行调整，确保钻孔沿设计轨迹前进。
5.施工工艺流程及操作要点5.1施工工艺流程:施工准备→测量放线→确定穿越路线→工作坑开挖→材料、设备就位→导向钻孔→扩孔、泥浆护壁→管道焊接→牵引管道穿越→管件焊接→施压、冲洗→土方回填。
拉管施工工艺标准方法
拉管施工工艺工法QB/ZTYJGYGF-GS-0104-2011市政环保公司谢学武1 前言1.1工艺工法概况城市道路管道施工，由于交通条件限制，现场无放坡开挖条件，不放坡全断面加强支护开挖的方式，对支护要求高，施工安全保障较低，造价很高，并且对交通影响很大，无法保证交通疏导要求。
特别是埋深超过5.0m的管道开挖施工，属于危险性较大的深基坑施工。
若对开挖深度较大或因交通疏导原因不具备开挖施工条件的路段采取非开挖拉管的施工方法，可有效解决市政道路管道施工难题。
与传统的"挖槽埋管法"相比,它具有环境影响小、对交通影响小、对地层结构破坏小、施工安全可靠、周期短、社会效益与经济效益显著等优点。
1.2 工艺原理主要是采用地下定位系统，通过导向，分级扩孔的方法，确保钻机按预定的轨迹完成导向孔，从而达到准确铺管的目的。
导向孔的施工主要依据设计轨迹，采用导向钻头内的探头盒发射一定频率的电磁波传到地表。
地面接收器收到信号，使用它可以随时测出钻头地下位置、深度、顶角、钻具面向角等基本参数。
导向仪是导向钻进的眼睛，它能使操作人员能够及时、精确地掌握钻进情况，随时调整钻进参数，确保钻机按预定的轨迹完成导向孔，从而达到准确铺管的目的。
工艺原理见图1、图2:图1 施工工艺原理示意图图2 监控装置示意图2 工艺工法特点非开挖拉管施工的优点，回避了开挖施工中存在的对交通、周边建筑及地下管线影响大，路面、房屋等需要大面积拆除并恢复而导致的资源浪费，并且施工周期短，可有效避免埋深4m以上沟槽开挖施工时的塌方等问题，从而避免了作业人员的施工安全等问题，缺点方面，对拉管管材的质量要求高，要求环刚度在12.5KN/M2以上的管材，从而使大于DN8OO以上的大管径管道管材目前还无法保证此环刚度而不具备拉管施工条件。
另外，拉管施工将产生大量泥浆的需要处理，文明施工及环保方面要求很高，并且其施工费用相对开挖施工费用相对较高。
拉管施工工艺标准工法
拉管施工工艺工法1施工工艺简述1.1工艺工法概况道路管道施工，由于地形条件限制，现场无放坡开挖条件，不放坡全断面加强支护开挖的方式，对支护要求高，施工安全保障较低，造价很高，并且对其他交叉施工工序影响很大，无法保证安全生产要求。
特别是埋深超过5.0m的管道开挖施工，属于危险性较大的深基坑施工。
若对开挖深度较大等原因不具备开挖施工条件的路段采取非开挖拉管的施工方法，可有效解决管道施工难题。
与传统的"挖槽埋管法"相比,它具有环境影响小、对其他工序影响小、对地层结构破坏小、施工安全可靠、周期短、社会效益与经济效益显著等优点。
1.2工艺原理主要是采用地下定位系统，通过导向，分级扩孔的方法，确保钻机按预定的轨迹完成导向孔，从而达到准确铺管的目的。
导向孔的施工主要依据设计轨迹，采用导向钻头内的探头盒发射一定频率的电磁波传到地表。
地面接收器收到信号，使用它可以随时测出钻头地下位置、深度、顶角、钻具面向角等基本参数。
导向仪是导向钻进的眼睛，它能使操作人员能够及时、精确地掌握钻进情况，随时调整钻进参数，确保钻机按预定的轨迹完成导向孔，从而达到准确铺管的目的。
工艺原理见图1、图2:图1施工工艺原理示意图图2监控装置示意图2工艺工法特点非开挖拉管施工的优点，回避了开挖施工中存在的对交通、周边建筑、构筑物、铺装及地下管线等工程影响大，铺装面、构筑物等需要大面积拆除并恢复而导致的资源浪费，并且施工周期短，可有效避免埋深4m以上沟槽开挖施工时的塌方等问题，从而避免了作业人员的施工安全等问题，缺点方面，对拉管管材的质量要求高，要求环刚度在12.5KN/M2以上的管材，从而使大于DN8OO以上的大管径管道管材目前还无法保证此环刚度而不具备拉管施工条件。
另外，拉管施工将产生大量泥浆的需要处理，文明施工及环保方面要求很高，并且其施工费用相对开挖施工费用相对较高。
3施工方法根据设计轴线位置及管道埋深，在施工范围内通过现场调查、查阅资料、探测等手段调查清楚地下管线的分布情况后进行钻孔曲线设计，通过导向、分级扩孔后将焊接连通的管道一次性拖拉至孔内，然后进行后续的检查井等施工。
拉管施工工艺方法
拉管施工工艺方法拉管施工是一种重要的管道安装工艺方法，用于将管道连接到设备或其他管道上。
它可以应用于许多行业，例如石油化工、建筑、水处理等。
在拉管施工过程中，必须遵循一系列步骤和方法，以确保安全和有效的连接。
下面会详细介绍拉管施工的步骤和方法。
第一步是进行现场准备工作。
这包括确定施工区域和方向、清理工作区域、安装临时支撑等。
施工区域应根据设计要求和安全要求进行确切的规划和排列。
清理工作区域是为了确保施工过程的顺利进行，清除碍事物品和杂物。
临时支撑的安装是为了支撑管道和减少挠度。
第二步是进行管道切割和准备。
在拉管施工之前，必须先切割管道并准备好阀门和接头等材料。
根据设计要求，使用适当的工具（如管切割器、铰刀等）进行切割，确保切口整齐、平直。
同时，必须确保管道内部清洁，避免任何杂物或沉积物。
第三步是进行管道连接。
在拉管施工中，有几种常用的管道连接方法，包括焊接、螺纹连接和法兰连接。
选择合适的连接方法取决于管道的材质、大小和设计要求。
焊接是最常用的连接方法之一，通过加热和融化管道材料来实现连接。
螺纹连接则是通过螺纹将管道连接到一起。
法兰连接包括使用法兰和螺栓将管道连接在一起。
第四步是进行连接质量检测。
在拉管施工完成后，必须进行连接质量检测来确保连接的可靠性和完整性。
这包括进行压力测试、漏水检查和材料完整性检查等。
压力测试可以通过注入液体或气体来测试连接的密封性和承受能力。
漏水检查是通过观察是否有水或液体外溢来检查连接是否完好。
材料完整性检查是通过检查连接处的材料是否有损坏或变形来确保连接的强度。
第五步是进行管道保护。
在拉管施工完成后，必须对管道进行适当的保护，以防止外部环境对管道的损害。
这包括涂覆防腐材料、安装管道支撑和保护设备等。
涂覆防腐材料可以防止管道受到腐蚀和磨损。
管道支撑的安装可以减少管道的挠度和变形。
保护设备的安装可以避免意外撞击和损坏。
综上所述，拉管施工是一种重要的管道安装工艺方法，需要仔细的规划和执行。
拉管施工工艺设计方法
拉管施工工艺设计方法一、施工前的准备1.了解施工要求：首先要了解施工图纸和相关技术要求，确定拉管施工的具体要求和指标。
2.检查材料和设备：对拉管使用的材料和设备进行检查，确保质量合格并能满足施工需求。
3.制定施工计划：根据工作内容和施工时间，制定合理的施工计划，包括各个工序的时间安排和人力、材料资源的调配。
二、施工工序1.临时管线敷设：在拉管施工前，根据实际情况临时敷设管线，确保施工过程中输送介质的连续性。
2.管线套管安装：对于需要经过建筑物等障碍物的管线，需要进行套管安装，并采取必要的保护措施，防止管线的损坏。
3.吊装和安装：采用适当的吊装设备将管材顺利吊装到所需位置，并进行定位和安装。
在安装过程中，要保证吊装设备的安全和稳定。
4.管件连接和焊接：根据设计要求，进行管件的连接和焊接。
在焊接过程中要严格遵守相关的焊接规程和操作规范，确保焊接质量和焊缝的完整性。
5.管道保护和测试：完成管线的连接后，进行管道保护和测试，包括对管道的防腐、绝缘、防护等工作，并进行相关的试验和检验，确保管线的正常运行。
三、安全要求1.安全保护：在拉管施工过程中，要做好安全保护工作，包括穿戴好个人防护装备，严禁超负荷搬运和高空作业。
2.现场防火：施工现场禁止吸烟和使用明火，保持施工现场的整洁和通风良好。
3.消防设施：施工现场要配备必要的消防设施，包括灭火器、消防栓等，并对其进行定期检查和维护。
4.施工设备：施工设备要符合相关的安全标准，定期检查和维护，并由专人操作和监管。
总之，拉管施工工艺设计方法是确保拉管施工质量和安全的重要环节。
在施工前的准备工作中，要全面了解施工要求和准备好必要的材料和设备；在施工工序中，要按照合理的顺序进行各个工序，并注重质量和安全控制；在安全要求方面，要做好个人防护和施工现场的安全保护工作。
这些方法和要求的落实将有效确保拉管施工的顺利进行和施工质量的保证。
拉管施工工艺工法
拉管施工工艺工法拉管施工是现代建筑施工中常见的一种工程技术。
拉管工艺是利用机械力量通过钢绳或者其他类似的材质把预制的管材从一处运输到另一处，以达到实现管道连接的目的。
拉管施工工艺被广泛应用于各种建筑领域，如交通、城市景观、能源管道、环保等等。
本文将详细介绍拉管施工的工艺工法。
拉管施工的材料及设备在拉管施工中，需要用到的基础材料和设备有：基础材料•管道：选用建筑工程材料，如玻璃钢管、铸铁管、钢管、水泥管等。
管道大小、壁厚应根据实际情况结合设计要求进行选择。
•钢绳：拉管施工必要的工作材料。
拉钢绳的尺寸、长度和张力等参数应根据实际工作需要进行选定。
设备•活套装置：选用适合管道直径的活套进行装置，以保证钢绳被稳定固定。
•卷扬机械：将钢绳通过负重升降来达到对管道进行牵引的目的。
•多功能工作平台：起到人工辅助的作用，实现了操作人员的安全参与和现场指挥。
拉管施工工艺拉管施工是建筑施工中的一项细节工作，需要严格按照工艺规程来进行。
本文将详细介绍拉管施工工艺中的具体操作流程。
1. 现场准备在拉管施工前，需要对施工现场进行规划布置和安保措施，以保证施工过程中的安全和效率。
•管子准备：优先选择良好的管子。
管道应该经过清理，以去除残留的杂物和污垢。
•活套设置：选择合适大小的活套，并对活套进行检查和清洗。
对活套进行固定和设置拉绳方向。
•环境清理：清理施工现场并且设置围挡封锁现场。
要保证施工现场的整洁，安全通道的设置等。
2. 活套装置活套的装置是该工艺的重要环节。
应根据具体的管道尺寸和形状，选择合适的活套装置。
•活套调整：根据管道尺寸，选择合适的活套。
调整活套的位置和方向，确保拉绳的拉动方向正确。
•活套添加：对安装位于管道末端的活套进行安装，并精确调整活套的位置和方向。
3. 卷扬机械设置卷扬机械需要根据不同的施工环境，选择不同的升降机、绞车等设备，以实现钢绳与管道的牵引。
•选择合适的升降机：根据不同管道的长度和重量，选择适合的升降机。
拉管工程施工方案
拉管工程施工方案一、施工准备本项目部分管道采用非开挖方式：拉管。
（1）进场的PE管材的公称压力、强度及环刚度必须满足设计要求，管材进场后将管材供应厂家的资质和管材的出厂合格证及厂家检测报告向项目监理部报审，经项目监理部审批同意后才能用于本工程。
（2）管材的外观颜色应一致，内壁光滑平整无毛刺、无划伤等缺陷。
管材外壁应有统一的标识（生产企业、产品名称、公称直径、环刚度及生产日期等）。
二、施工工艺流程管线探测→测量放线→导向坑开挖→钻机就位→泥浆制备→导向孔钻进→扩孔回拖→清孔→管线焊接→回拖拉管→注浆和回填导向坑三、拉管施工1、管线探测组织人员查明工作区的所有地下管线的基本分布和大致走向、深度、采用仪器进行勘查，精心设计和施工，事先检测待穿越物体的深度，做好设计。
穿越管道一定要保证其深度，对有怀疑的地方或关键之处可挖槽进行进一步的确认。
2、测量放线安排有专业测量实践经验的测量人员，根据设计施工图及现场施工条件将钻工作坑位置测放到现状地面，根据设计管道坡度要求测量出钻机工作坑净空长度、宽度、深度以及导向钻头入土点的位置。
3、导向坑开挖（1）开坑前要认真调查了解地上地下障碍物，以便开坑时采取妥善加固保护措施。
（2）工作坑或接收坑开挖的深度，依据管道高程、所用扩孔钻机尺寸，以及砼垫层的厚度计算确定，施工时用水准仪测量控制。
泄压坑设置在检查井位置，深度由所选的检查井深度决定。
4、钻机就位（1）钻孔机安装在工作坑旁边，管道轴线可根据设计图纸及现场条件进行桩位放线确定，钻杆中心与管道轴线应一致。
确定拉管机方位后，应固定好钻孔机。
此时根据现场测得的井位深度以及钻孔机位置，确定钻杆造斜度，入土角应不超过15°。
（2）钻机安装好后，应试钻运转并检测运转后的机座轴线及坡度是否有变化，借以检查钻机安装的稳固性和固定可靠程度。
钻机的安装质量和稳固性的好坏是成孔质量好坏的关键，因此必须认真细致的反复进行，直至符合要求后方可进入下道工序。
4、拉管施工工艺工法
拉管施工工艺工法QB/ZTYJGYGF-GS-0104-2011市政环保公司谢学武1 前言1.1工艺工法概况城市道路管道施工，由于交通条件限制，现场无放坡开挖条件，不放坡全断面加强支护开挖的方式，对支护要求高，施工安全保障较低，造价很高，并且对交通影响很大，无法保证交通疏导要求。
特别是埋深超过5.0m的管道开挖施工，属于危险性较大的深基坑施工。
若对开挖深度较大或因交通疏导原因不具备开挖施工条件的路段采取非开挖拉管的施工方法，可有效解决市政道路管道施工难题。
与传统的"挖槽埋管法"相比,它具有环境影响小、对交通影响小、对地层结构破坏小、施工安全可靠、周期短、社会效益与经济效益显著等优点。
1.2 工艺原理主要是采用地下定位系统，通过导向，分级扩孔的方法，确保钻机按预定的轨迹完成导向孔，从而达到准确铺管的目的。
导向孔的施工主要依据设计轨迹，采用导向钻头内的探头盒发射一定频率的电磁波传到地表。
地面接收器收到信号，使用它可以随时测出钻头地下位置、深度、顶角、钻具面向角等基本参数。
导向仪是导向钻进的眼睛，它能使操作人员能够及时、精确地掌握钻进情况，随时调整钻进参数，确保钻机按预定的轨迹完成导向孔，从而达到准确铺管的目的。
工艺原理见图1、图2:图1 施工工艺原理示意图图2 监控装置示意图2 工艺工法特点非开挖拉管施工的优点，回避了开挖施工中存在的对交通、周边建筑及地下管线影响大，路面、房屋等需要大面积拆除并恢复而导致的资源浪费，并且施工周期短，可有效避免埋深4m以上沟槽开挖施工时的塌方等问题，从而避免了作业人员的施工安全等问题，缺点方面，对拉管管材的质量要求高，要求环刚度在12.5KN/M2以上的管材，从而使大于DN8OO以上的大管径管道管材目前还无法保证此环刚度而不具备拉管施工条件。
另外，拉管施工将产生大量泥浆的需要处理，文明施工及环保方面要求很高，并且其施工费用相对开挖施工费用相对较高。
4、拉管施工工艺工法详解
拉管施工工艺工法QB/ZTYJGYGF-GS-0104-2011市政环保公司谢学武1 前言1.1工艺工法概况城市道路管道施工，由于交通条件限制，现场无放坡开挖条件，不放坡全断面加强支护开挖的方式，对支护要求高，施工安全保障较低，造价很高，并且对交通影响很大，无法保证交通疏导要求。
特别是埋深超过5.0m的管道开挖施工，属于危险性较大的深基坑施工。
若对开挖深度较大或因交通疏导原因不具备开挖施工条件的路段采取非开挖拉管的施工方法，可有效解决市政道路管道施工难题。
与传统的"挖槽埋管法"相比,它具有环境影响小、对交通影响小、对地层结构破坏小、施工安全可靠、周期短、社会效益与经济效益显著等优点。
1.2 工艺原理主要是采用地下定位系统，通过导向，分级扩孔的方法，确保钻机按预定的轨迹完成导向孔，从而达到准确铺管的目的。
导向孔的施工主要依据设计轨迹，采用导向钻头内的探头盒发射一定频率的电磁波传到地表。
地面接收器收到信号，使用它可以随时测出钻头地下位置、深度、顶角、钻具面向角等基本参数。
导向仪是导向钻进的眼睛，它能使操作人员能够及时、精确地掌握钻进情况，随时调整钻进参数，确保钻机按预定的轨迹完成导向孔，从而达到准确铺管的目的。
工艺原理见图1、图2:图1 施工工艺原理示意图图2 监控装置示意图2 工艺工法特点非开挖拉管施工的优点，回避了开挖施工中存在的对交通、周边建筑及地下管线影响大，路面、房屋等需要大面积拆除并恢复而导致的资源浪费，并且施工周期短，可有效避免埋深4m以上沟槽开挖施工时的塌方等问题，从而避免了作业人员的施工安全等问题，缺点方面，对拉管管材的质量要求高，要求环刚度在12.5KN/M2以上的管材，从而使大于DN8OO以上的大管径管道管材目前还无法保证此环刚度而不具备拉管施工条件。
另外，拉管施工将产生大量泥浆的需要处理，文明施工及环保方面要求很高，并且其施工费用相对开挖施工费用相对较高。
拉管施工步骤
拉管施工步骤嘿，朋友们！今天咱就来讲讲拉管施工这档子事儿。
拉管施工啊，就好比一场精彩的演出，得一步步来，可不能乱了套。
咱先说说前期准备，这就像是演员上台前得好好化妆、准备道具一样重要。
得仔细勘察现场，搞清楚地下都有啥，可别一不小心碰到什么不该碰的。
然后呢，根据实际情况设计好施工方案，这可是整个演出的剧本啊，得精心编排。
接着，就是设备的选择啦。
就像战士得挑趁手的兵器一样，拉管设备也得选合适的。
质量要好，性能要棒，这样才能在施工中发挥大作用。
然后就到了关键的钻进环节啦！这就好像是运动员跑步，得有节奏、有力气地往前冲。
要控制好钻进的速度和方向，不能跑偏咯。
一边钻还得一边注意观察，随时调整，就跟开车似的，得眼观六路、耳听八方。
再来说说回拉扩孔，这可比钻进更要小心谨慎。
就像是走钢丝，得稳稳当当的。
要慢慢地、逐步地扩大孔径，可不能心急。
这一步要是出了岔子，那可就麻烦大啦。
管道铺设呢，就像是给房子搭梁，得严丝合缝的。
把管道准确地放到预定位置，不能有丝毫偏差。
这可是个技术活，得有经验的师傅来操作才行。
最后，别忘了进行收尾工作。
就像演出结束后要收拾舞台一样，得把施工现场清理干净，恢复原样。
这也是很重要的一步哦，不能虎头蛇尾呀。
拉管施工可不简单，每一步都得认真对待。
要是有一步没做好，那可能就会影响整个工程的质量。
大家想想看，要是管道没铺好，以后漏水了咋办？那不是给自己找麻烦嘛！所以啊，在拉管施工中，每一个细节都不能忽视，每一个环节都得精益求精。
总之呢，拉管施工就像是一场战斗，需要我们精心策划、认真执行，才能取得胜利。
大家可别小瞧了它，这可是关系到很多方面的重要工程呢！都记住了吗？哈哈！。
4、拉管施工工艺工法
拉管施工工艺工法QB/ZTYJGYGF-GS-0104-2011市政环保公司谢学武1 前言1.1工艺工法概况城市道路管道施工，由于交通条件限制，现场无放坡开挖条件，不放坡全断面加强支护开挖的方式，对支护要求高，施工安全保障较低，造价很高，并且对交通影响很大，无法保证交通疏导要求。
特别是埋深超过5.0m的管道开挖施工，属于危险性较大的深基坑施工。
若对开挖深度较大或因交通疏导原因不具备开挖施工条件的路段采取非开挖拉管的施工方法，可有效解决市政道路管道施工难题。
与传统的"挖槽埋管法"相比,它具有环境影响小、对交通影响小、对地层结构破坏小、施工安全可靠、周期短、社会效益与经济效益显着等优点。
1.2 工艺原理主要是采用地下定位系统，通过导向，分级扩孔的方法，确保钻机按预定的轨迹完成导向孔，从而达到准确铺管的目的。
导向孔的施工主要依据设计轨迹，采用导向钻头内的探头盒发射一定频率的电磁波传到地表。
地面接收器收到信号，使用它可以随时测出钻头地下位置、深度、顶角、钻具面向角等基本参数。
导向仪是导向钻进的眼睛，它能使操作人员能够及时、精确地掌握钻进情况，随时调整钻进参数，确保钻机按预定的轨迹完成导向孔，从而达到准确铺管的目的。
工艺原理见图1、图2:图1 施工工艺原理示意图图2 监控装置示意图2 工艺工法特点非开挖拉管施工的优点，回避了开挖施工中存在的对交通、周边建筑及地下管线影响大，路面、房屋等需要大面积拆除并恢复而导致的资源浪费，并且施工周期短，可有效避免埋深4m以上沟槽开挖施工时的塌方等问题，从而避免了作业人员的施工安全等问题，缺点方面，对拉管管材的质量要求高，要求环刚度在12.5KN/M2以上的管材，从而使大于DN8OO以上的大管径管道管材目前还无法保证此环刚度而不具备拉管施工条件。
另外，拉管施工将产生大量泥浆的需要处理，文明施工及环保方面要求很高，并且其施工费用相对开挖施工费用相对较高。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
拉管施工工艺工法QB/ZTYJGYGF-GS-0104-2011市政环保公司谢学武1 前言1.1工艺工法概况城市道路管道施工，由于交通条件限制，现场无放坡开挖条件，不放坡全断面加强支护开挖的方式，对支护要求高，施工安全保障较低，造价很高，并且对交通影响很大，无法保证交通疏导要求。
特别是埋深超过5.0m的管道开挖施工，属于危险性较大的深基坑施工。
若对开挖深度较大或因交通疏导原因不具备开挖施工条件的路段采取非开挖拉管的施工方法，可有效解决市政道路管道施工难题。
与传统的挖槽埋管法相比,它具有环境影响小、对交通影响小、对地层结构破坏小、施工安全可靠、周期短、社会效益与经济效益显著等优点。
1.2 工艺原理主要是采用地下定位系统，通过导向，分级扩孔的方法，确保钻机按预定的轨迹完成导向孔，从而达到准确铺管的目的。
导向孔的施工主要依据设计轨迹，采用导向钻头内的探头盒发射一定频率的电磁波传到地表。
地面接收器收到信号，使用它可以随时测出钻头地下位置、深度、顶角、钻具面向角等基本参数。
导向仪是导向钻进的眼睛，它能使操作人员能够及时、精确地掌握钻进情况，随时调整钻进参数，确保钻机按预定的轨迹完成导向孔，从而达到准确铺管的目的。
工艺原理见图1、图2:施工工艺原理示意图1 图2 监控装置示意图图工艺工法特点2非开挖拉管施工的优点，回避了开挖施工中存在的对交通、周边建筑及地下管线影响大，路面、房屋等需要大面积拆除并恢复而导致的资源浪费，并且施工周期短，以上沟槽开挖施工时的塌方等问题，从而避免了作业人员的施工4m可有效避免埋深以上的安全等问题，缺点方面，对拉管管材的质量要求高，要求环刚度在12.5KN/M2以上的大管径管道管材目前还无法保证此环刚度而不具备拉管材，从而使大于DN8OO管施工条件。
另外，拉管施工将产生大量泥浆的需要处理，文明施工及环保方面要求很高，并且其施工费用相对开挖施工费用相对较高。
适用范围3管等。
PE的钢管和1219φ－80φ天然气、给排水管等输送介质为液体或气体、管径．主要引用标准4（人民交通《顶管施工技术》）、《给水排水管道工程施工及验收规范》（GB50268《油气输送管道穿越工程施工规范》、《输油管道工程设计规范》(GB50253)出版社）《钢质管道焊接及验）、、(GB50424)《埋地聚乙烯排水管管道工程技术规程》（CECS164《管道下向焊接(GB50369)、收》(SY/T4103)、《油气长输管道工程施工及验收规范》级钢管》B、工艺规程》(SY/T4071)《石油天然气工业输送钢管交货技术条件第二部分：。
、《水平定向钻进技术规范》（中国非开挖协会）(GB/T9711.2) 施工方法5根据设计轴线位置及管道埋深，在施工范围内通过现场调查、查阅资料、探测等手段调查清楚地下管线的分布情况后进行钻孔曲线设计，通过导向、分级扩孔后将焊接连通的管道一次性拖拉至孔内，然后进行后续的检查井等施工。
6 工艺流程及操作要点 6.1 施工工艺流程：3施工工艺流程见图测量放线地下管线探测钻孔曲线设计基坑开挖泥钻机就位浆配试钻置钻导向孔反向扩孔反向拖拉管材管头分离现场泥浆处理钻机移位施工工艺流程图3 图6.2 操作要点 6.2.1 测量放线按设计轴线，结合坐标定位与相对定位法，将管道轴线标示与既有的路面等设施上。
6.2.2 地下管线的探测查阅资料、探测等手段调查清楚地下管线的分布情况。
在施工范围内通过现场调查、 6.2.3 钻孔曲线设计： 1 钻孔曲线设计： R=1500D。
1）满足规范要求的最小曲率半径。
即： 2）满足穿越公路和河流安全规范要求；）选择最佳主力穿越层位。
综合考虑入土角、出土角、曲率半径等因素，根据3 本工程综合考虑以上因素，确定导向轨迹。
）定向钻孔轨迹线段由造斜直线段、曲线段、水平直线段（与管道排水坡度一4 计算确定。
L可按图4致）等组成，为保证水平直线段精度要求，造斜段水平距离H?H?D2????na2?acoaa cos??A?cos 00????????naa?tg sin?/na2?L?2A?HA sin a?sin??0N5范围。
～3取值在定向钻孔轨迹计算示意图图45）入土造斜段与管道直线段之间及管道直线段与出土造斜段之间，至少应有一根钻杆长度达到管道直线段坡度要求。
°，出土角按导向钻杆及拖拉管材允许曲率半径较大值确10）入土角不宜超过6．°。
定，一般不宜超过20）相邻两节钻杆允许转向角根据土质条件，钻杆长度、材料等因素确定，土质7 °。
1.5°～3.0越软，а角越小，а角的取值一般在回拖力计算及最大拖拉长度2所示进行计算：）管道回拖力计算按图51回拖力计算示意图图5PP?P?fty2?4?RD/P aky?DLfP?f式中 Pt――回拖力（KN） Py――扩孔钻头迎面阻力（KN） KN） Pf――管周摩阻力（倍；～，一般为管道外径1.31.5 Dk――扩孔钻头外径（m）――管道外径（Dm）；砂性～60Kpa――迎面土挤压力（ Ra Kpa）在上海地区，粘性土Ra在50 ；土在80～100Kpa L――管道长度（m），0.4Kpa在f0.3～，――管周与土的摩擦系数 f（Kpa）在上海地区，粘性土～0.7Kpa；砂性土在0.5 范围内：）6.2.4 基坑开挖在拉管施工机械的前部，开挖一个可供临时储存泥浆的基坑，基坑深度在2m以内，宽度在1.5m左右，长度在8m左右即可。
6.2.5 钻机就位及试运转按施工布置图将钻机及附属配套设备安放在预定位置，进行系统连接、试运转，保证设备正常工作。
施工由4000×2000×1500的钢板箱作为地锚,必要时装满沙子提高其稳定性,将钻机前端固定在地锚箱上。
6.2.6 钻导向孔1 导向孔施工步骤：1）探头装入探头盒。
2）导向钻头连接钻杆。
3）转动钻杆测试探头发射是否正常。
4）回转钻进2m左右。
5）开始按照造斜轨迹进行钻进。
6）完成直孔段钻进。
7）按照造斜轨迹进行钻进。
8）导向孔完成。
2 导向孔施工应注意事项：1）确定管线入土点与出土点的位置和深度。
2）做好测量放线工作。
按照设计要求，做好穿越管线的测量放线工作，放线时要做好放线基准点的确认工作，并使钻机、入土点、出土点在同一直线上。
3）掌握穿越段地层特性导向孔施工前，应对穿越的地层进行分析，以掌握其工程地质特性，保证钻孔施工时技术参数的合理性。
4）导向孔施工时，要保证导航员与钻机操作人员的协调一致。
5）导向孔钻进时，要随时掌握导向孔实际轨迹线，以使导向孔轨迹与设计轨迹之间偏差在设计要求的范围内，发现偏差超标要及时纠正。
6）合理使用泥浆作冲洗液，确保钻孔成型及钻具的安全。
7）选用优质的碱性电池，保证导向仪有足够的工作时间，确保导向孔施工时一次性完成（见图6、图7、图8、图9）。
向图6导向钻头入土图7 导图9 钻头分离导向完成图86.2.7 反向扩孔1 施工步骤1）卸下导向钻头，换上反扩钻头及分动器。
2）分动器后连接钻杆。
3）扩孔。
4）反扩钻头到达钻头工作坑后卸下反扩钻头及分动器，将前后钻杆连接起来。
5）按照扩孔级次重复施工步骤，直至最终孔径2 扩孔分级实施扩孔，故预扩孔施工最终扩孔寸径比设计要求大一级扩孔，清孔，例：。
最终扩孔直850mmφ、750mmφ、650mmφ、550mmφ、450mmφ、350mmφ、250mm φ．径保证≥1.5倍的铺管直径，确保管线铺设通道通畅（见图10、图11、图12、图13、图14、图15）。
大管径需要提前分级扩孔）扩孔拉进（小管径、图11 10 图安装扩孔器扩孔钻进、拖管曲线13 图图12 扩孔钻进、拖管扩孔头分离图14 图扩孔、拖管到达接收坑156.2.8 反向拖拉管材管道组焊完成，扩孔器清孔后，根据回拖力、扭矩的大小决定管道回拖．施工时记录回拖中的扭矩、拖力、泥浆流量、回拖速度等数值，回拖数据时实报告。
回拖力计算公式Ｆ拉＝ΠL2 f[(D2 /4)γ泥– 7.85δ1（D-δ1）]+k粘ΠDL2式中: Ｆ拉——计算的拉力（t）；L2——穿越管段的长度（m）；；0.1-0.3摩擦系数，——fD——管子直径（m）；γ泥——泥浆的密度（t/m3）;δ1——管子的壁厚（m）；k粘——粘滞系数，0.01-0.03按照施工规范的要求，钻机应选择最大回拖力为理论回拖力1.5-3.0倍，可以完全满足施工要求（见图16）。
图16 造斜段拉杆收回（施工完成）6.2.9 现场泥浆配置及处理1 泥浆材料用量根据一般土质情况，确定泥浆配制方案，实施泥浆开钻，开钻前配制好优质泥浆。
泥浆在定向穿越中起关键作用，需要针对不同的地层采用不同的泥浆，若地质情况复杂，则对泥浆要求比较高，为了对付不同的情况，需要将采取以下措施：1）将施工用水存入水罐，在水中加入纯碱，加速粘土颗粒分散,提高水的PH值；2）按照事先确定好的泥浆配比用一级膨润土加上泥浆添加剂，配出合乎要求的泥浆。
3）根据不同的地质条件，和不同的施工工序,确定加入不同的添加剂。
4）为了确保泥浆的性能，使膨润土有足够的水化时间，在用量不能改变的情况下，将采取增加泥浆储存罐的数量。
5）废泥浆的处理：在焊接场地挖一个废浆收集池，收集废泥浆，经沉淀之后处理；在钻机场地也挖一个的泥浆回收池，泥浆经过回收池沉淀后，再经过泥浆回收系统回收；回收不了的泥浆排送到指定的地方。
泥浆在各个施工阶段的配制方法：这些泥浆配制方案都是针对一般土质得出2 的，若地质条件改变，其配制方案也随之改变：1）钻导向孔阶段要求尽可能将孔内的物质携带出孔外，同时维持孔壁稳定较长的时间，保持孔内泥浆面,减少阻力,其基本配方是：7—8%预水化膨润土+0.2—0.4%增添剂+0.3%降滤失剂+0.2%固体润滑剂。
两端砂层加0.2%单项压力封闭剂2）预扩孔阶段要求泥浆一定的动切力和良好的流动性,提高泥浆携带能力，其基本配方为：7—8%预水化钠基膨润土+0.2—0.4%提粘剂+0.2%降滤失剂+0.2-0.3%泥浆流变剂。
3）扩孔回拖阶段要求泥浆具有很好的护壁、携带能力；同时还有很好的润滑能力，减少摩阻；其基本配方如下：7—8%预水化钠基膨润土+0.2—0.3%提粘剂+0.3%降滤失剂+0.4—0.6%的润滑剂（RT—988）+0.2-0.3%泥浆流变剂。
3 泥浆排放施工时废浆的排放必须符合文明施工要求，采用泥浆排放车，随时处理施工中产生的泥浆。
7 劳动力组织人员数量及工种安排如表2。
表2 现场施工人员需求表（每台钻机配备）主要机具设备8主要机具设备如表3：表3 主要机具设备表9.1 易出现的质量问题易出现的质量问题主要有：9.1.1管材的环刚度不能保证；9.1.2 管材的焊接质量缺陷；9.1.3 定向穿越偏差及泥浆的配置质量不能保证从而导致塌孔。
