基站标准化规范

一、基站标准化规范1.1基站房屋（1）荷载抗震加固1)基站机房防雷、防震、接地应符合按照《电信专用房屋设计规范》（YD 5003-2005）要求。

地面匀布荷载应大于600kg/m2（同机房内有更高荷载要求设备，按高荷载计），不能达到的采取承重加固措施。

2)楼面为预制板楼面时，应加强楼面的整体性，防止产生裂缝。

对于租用房屋经改造作为机房使用的，应采用加固措施，尽量使设备及蓄电池组的荷载直接分散到承重墙上。

（2）基站外环境要求1)站房附近无垃圾、积水，站房围墙内无垃圾、工程遗留物等。

2)独立建站，需有围墙，围墙门完好、围墙无缺口，能正常关锁、隔离。

3)围墙外排水设施齐全，四周排水孔畅通，地基稳固无沉降，围墙无裂痕。

4)散水坡完好，无断裂和塌陷现象。

1.2机房环境（1）基站大门1)机房门采用钢质防盗门，门外开，防盗门不应有损坏或腐蚀生锈痕迹, 门锁不锈蚀，打开容易、防盗性能良好；2)基站防盗门外侧应有醒目、统一的警示牌。

（2）基站窗户、地面、墙面1)机房窗户应不受阳光直射，受阳光直射时需用遮光纸做避光处理或用隔热板封闭窗户。

2)机房室内净空高度≥2.8m。

3)地面材料：已建站地面不起尘，新建基站地面采用水磨石、半硬质塑料、地板砖等防火材料铺设，地面应干净整洁，不起尘，不应堆放杂物。

4)墙面、天花板面层材料：乳胶漆，漆面无剥离、脱落现象；墙面应平整、光洁、无裂缝、不掉灰，尽量避免不必要的线脚，以免积聚尘土，墙面涂刷无光白色油漆；机房墙面和机房顶不应有渗水现象或潜在渗水隐患。

5)机房室内装修材料应采用耐久、不起灰、阻燃性的材料。

无人值守基站机房内不作装饰性装修。

不得使用木地板、木隔墙、吊顶及塑料壁纸等材料，严禁装饰木墙裙。

（3）机房内部环境要求1) 要求机房有良好的密封性，既能防止灰尘、昆虫等从外界进入机房，又便于对机房温度和湿度的控制。

2) 要求机房安装有空气调节设备，具有来电自启动功能。

机房室内温度保持在10℃～32℃。

诺西TDLTE基站后台操作记录手册

基站调测操作命令1进入CRT:2重启BBU：命令：reboot3重启RRU:登陆RRU：telnet 2323（1小区）telnet 2323（2小区）telnet 2323（3小区）3.1重启RRU:命令： Mcu –r 1 63.2查看BBU或RRU存活时间（起来多久）：命令： Uptime3.3查看小区RRU发射功率：命令：运行脚本RRU_power.vbs3.4查看光纤同步状态：命令：routersh –stat4查看基站3小区校准：1小区为：12442小区为：13443小区为：1444打开BTSLOG:步骤如下：BTSLOG存放在C:/TEMP/BTSLOG中5修改小区功率：用FTP登陆到BBU中，打开SCF.XML文件，搜索txpowerscaling，将其改为： 4024 ：满功率 0db2845：半功率 3db2012：半半功率 6db将SCF.XML打入BBU，重启基站。

或通过Site Manager6打开BTSLOG端口：7修改切换参数a3TimeToTrigger：服务小区达到切换条件后保持多长时间后切换（触发时延）。

cellIndOffServ:服务小区CIO参数（OCS）cellIndOffNeigh：邻小区CIO参数(OCN)offsetFreqIntra:同频小区切换参数(OFS)A3切换条件发起：Mn+Ofn+Ocn>Ms+Ofs+OcsA3切换条件停止：Mn+Ofn+Ocn<Ms+Ofs+Ocs通过sitemanager修改方法如下：1、修改OCN2、修改OCS3、修改a3TimeToTrigger8Sitemanager基站升级步骤1、进入Sitemanager ----software—Update SW to BTS Site---如下图：注意:选择升级包时，升级包路径不能有中文，否则会出错。

9修改频点Site manager第6页，修改后重启基站即可。

TD测试规范

附件一：2011年全省TD第三方考核测试规范1. 城市语音DT测试规范采用手机相互拨打的方式，手机拨叫、接听、挂机都采用自动方式。

要求主、被叫手机与测试仪表相连，同时连接GPS接收机进行测试。

全部测试必须使用相同的测试仪表和后台处理软件。

（1）测试时间每天7：30-19：30之间进行。

（2）测试路线各地市TD规划覆盖区域。

（3）测试速度在市区保持正常行驶速度，不设置最高限速。

（4）拨打要求话音业务测试采用DT方式，同一辆车内两部TD-SCDMA终端的拨叫、接听、挂机都采用自动方式，每次通话时长180秒，呼叫间隔20秒，如出现未接通或掉话，应间隔20秒进行下一次试呼，主、被叫手机均设为自动双模（TD/GSM）。

在TD-SCDMA测试的同时，进行WCDMA、CDMA-EVDO语音业务测试，方式同TD-SCDMA，WCDMA主、被叫手机均设为自动双模（WCDMA/GSM）。

测试设备：TD使用联芯8142 +鼎利路测软件Pioneer，WCDMA使用 N85+鼎利路测软件Pioneer，CDMA EVDO使用专业CDMA测试终端+鼎利路测软件Pioneer。

（5）城市DT测试检查项目及定义TD部分：（1）接通率总接通率=总接通次数/总起呼次数×100%；总接通次数=G网接通次数+T网接通次数；总起呼次数=G网起呼次数+T网起呼次数（只取主叫手机的结果）；G网接通率= G网接通次数/ G网起呼次数*100%（取主叫手机的结果）T网接通率= T网接通次数/ T网起呼次数*100%（取主叫手机的结果）双T网接通率= T网接通次数（主被叫同时在T网下）/ T网起呼次数（主被叫同时在T网下）*100%（次数取主叫手机的结果）T网起呼定义：以UE发送rrcConnectionRequest信令，其原因码为OriginatingCoversationalCall 计为一次试呼，rrcConnectionRequest重发多次只计算一次；GSM起呼定义：以channel request和CM service request同时出现来确定试呼接通定义：开始当一次试呼开始后，以收到Connect或Connect ACK算为一次接通。

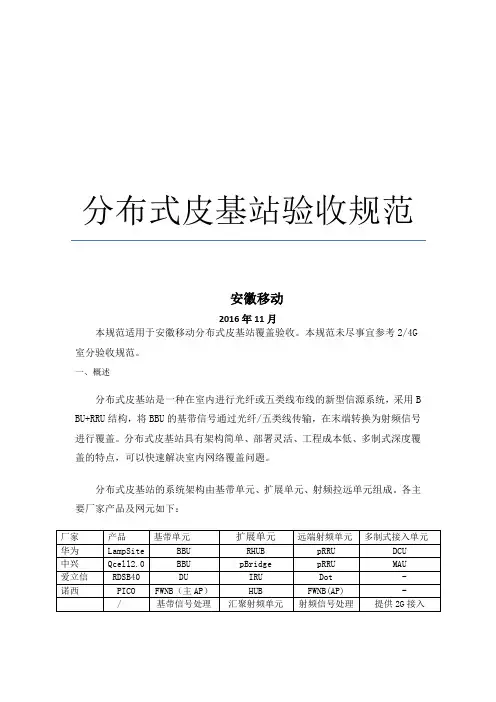

分布式皮基站验收规范V

分布式皮基站验收规范安徽移动2016年11月本规范适用于安徽移动分布式皮基站覆盖验收。

本规范未尽事宜参考2/4G 室分验收规范。

一、概述分布式皮基站是一种在室内进行光纤或五类线布线的新型信源系统，采用B BU+RRU结构，将BBU的基带信号通过光纤/五类线传输，在末端转换为射频信号进行覆盖。

分布式皮基站具有架构简单、部署灵活、工程成本低、多制式深度覆盖的特点，可以快速解决室内网络覆盖问题。

分布式皮基站的系统架构由基带单元、扩展单元、射频拉远单元组成。

各主要厂家产品及网元如下：注：诺基亚分布式皮基站设备基带单元、射频单元和天线集成在一起，统称为FWNB,其中基带单元通过主AP实现，主AP通过交换机管理远端的射频单元AP。

为保证分布式皮基站覆盖效果，提升工程施工及网络性能双项质量，特制定本规范。

本规范根据LTE室分验收规范结合分布式皮基站特点，以华为LampSit e为主，给出LTE分布式皮基站工程验收需要重点关注事项。

二、验收简介安徽公司根据实际验收需求，分别从资管核查、网管核查、现场测试、施工工艺核查四方位综合入手对室分LTE基站进行把关验收，重点把控5项关键点：网管验收、资管验收、天线验收、远近端工艺验收、测试指标验收。

三、验收规范要求（一）资管验收：比较录入资管室分小区信息与设计、现场是否一致，包括（RHUB数量，RHUB 覆盖区域，PRRU安装位置，小区经纬度），验收不合格，交由集成商进行整改，直至问题整改闭环，验收合格。

（二）网管验收：分为告警验收、网管小区指标验收。

告警验收：通过网管核查地铁小区的实时告警，是否存在影响网络性能指标类及RRU退服类告警，现场验证告警是否正常上传至OMC，网管设备数量与现场是否一致。

网管指标验收：以天为粒度，取小区最近三天指标，无线接通率大于等于99.5%，掉线率小于等于0.5%,切换成功率大于等于99%；取最近两天凌晨02:00上行PRB干扰电平均值小于-110dbm；MR（RSRP采样点小于-110dbm）占比小于10%。

诺西基站典型故障处理

13
994938
BUS6/OUT – BUSIN
11
12
/ 2020/8/1
1
INSTALLATION GUIDE
• EDGE/BTS 8+8+8 WBC 4:1
2
Power Cables
3
4
NUMBER
CABLE
FROM – TO
1
994940 PWR – PWR 1
5
2
994940 PWR – PWR 2
are incorrectly configured
告警说明： 1、风扇告警：FLEXI EDGE基站设备的风扇告警主要有两
种情况，其一是有异物堵住风扇而触发告警，其二是风扇坏了；到目前为止还没有发现因载频问题而触发风扇告警的情况。
一、7601风扇和电源线故障
2、电源连线告警：当FLEXI EDGE基站的配置小于等于12（小于等于6 块物理载频）时，只需一个系统模块（ESMA），此时载频的BUS线和电源线都接于ESMA上，顺序依次是从左到右为1、2、3、4、5、6。而当FLEXI EDGE基站的配置大于12（即大于6块物理载频）时，除需一个系统模块（ESMA）外，还需要一个系统扩展模块（ESEA），此时载频BUS线全部接在ESEA上，而载频的电源线则需要接在ESEA和ESMA上，且接于ESEA的顺序从左到右依次是是1、2、3、4、5、6，接于ESMA的顺序从左到右依次则是10、11、12、7、8、9。如一个S8/8/8的配置，其连线如下图所示：
处理过程：1、先7745告警信息：01 00 00 00 01 00 00 00 00 03 02 34d第一个两位二进制数：如果是01表示在TCH上的掉话，02表示在SDCCH上的掉话；

诺西GSM基站常见告警及处理建议

诺西GSM常见告警处理建议一、 UltraSite BTS常见告警1、7600 BCF FAULTY 基站故障(1) Crystal oscillator damage 晶体振荡器损坏 Oven oscillator is broken 晶体振荡器故障处理建议：更换BOIA单元。

(2) Base station synchronous failure 基站同步失败处理建议：①检查同步线及接头②检查传输设置的同步设置③更换BOIA单元并重启BCF。

(3) BIOA unit to the temperature too high BIOA 单元温度太高处理建议：①确保周围环境温度在允许的范围内②检查机柜风扇单元③更换BOIA单元。

1、7601 BCF OPERATION DEGRADED 基站性能下降告警(1)Power unit output voltage fault./Power unit input voltage fault./No connection to power unit电源单元输入或输出电压故障，或者无法连接到电源单元处理建议：更换所有出故障的电源单元。

(2)Power unit temperature is dangerously high电源单元温度太高处理建议：①确保周围环境温度在限定范围内②检查机柜风扇③更换电源单元(3)Difference between PCM and base station frequency reference.PCM链路和基站的频率参考有差异处理建议：①检查2M线和2M头子②调整基站主时钟，观察时钟是否稳定③更换BOIA。

(4) Flash operation failed in BOI or TRX BOI或者TRX闪存操作失败处理建议：更换BOIA。

(5)POWER SUPPLY FAULT 电源模块故障处理建议：电源模块（PSUX）没有输出电压，电源模块坏或没有输入电压，更换电源模块或提供电源给电源模块3、7602 BCF NOTIFICATION 基站提示告警(1) Temperature inside the TRX is high 载频高温告警处理建议：①检查风扇单元告警是否处于激活状态②检查并确保没有异物堵塞③确保基站环境温度在允许范围内(2) Temperature inside the TRX is low 载频低温告警处理建议：①确保环境温度在允许的范围内②检查风扇单元。

诺西基站设备简介与数据制作

诺西Flexi EDGE和Flexi MCPA基站设备简介及数据制作Flexi EDGE和Flexi MCPA两种诺西基站（俗称五代站和六代站）。

一．基站设备简介1. Flexi EDGE基站Flexi EDGE基站主要包括以下功能模块：ESMA—系统模块ESEA—系统扩展模块EXGA—900M双载频模块（每个EXGA包含2个逻辑载频）EXDA—1800M双载频模块（每个EXDA包含2个逻辑载频）ERGA—900M双工器（和宽带合路器EWGB共同使用）ERDA—1800M双工器（和宽带合路器EWDB共同使用）EWGB—900M宽带合路器EWDB—1800M宽带合路器FIEA—传输板（提供8条传输）✧1个系统模块支持12个逻辑载波(TRX1-TRX12)。

✧1个系统模块+1个系统扩展模块可以支持24个逻辑载波(TRX1-TRX24)。

✧1个机柜最多可以放置12块物理载波（24逻辑载波）。

✧1个基站超过24载波需要加系统模块和机柜把其中1个小区拆分出来做成独立的基站。

✧Flexi EDGE基站单载频（逻辑）的最大发射功率为20W（43dbm），合路一次功率降低大概4dbm。

其中：✧传输单板插在系统模块内，宽带合路器插在载频模块内。

✧仅系统模块和系统扩展模块需要连接电源线，其他功能模块由系统模块和系统扩展模块供电。

✧双工器放在载频单板的中间位置。

双工器上下的载频单板数尽量保持一致。

✧各单板间的数据连线都比较短，做减容的时候工程队习惯减两头的载频，这样就不会动中间载频的连线，如果减了中间的载频，就需要把剩下的两头的载频移到中间（双工器旁），这样所有的连线都要重做，增大了工作量。

2. Flexi MCPA基站Flexi MCPA基站主要包括以下两种功能模块：ESMB/C—BBU系统模块。

ESMB支持18个TRX；ESMC支持36个TRX（两个FXxx）。

FXDA—3功放射频模块模块(900M)。

一个FXDA包含18TRX,支持最大6/6/6配置.FXEA—3功放射频模块模块(1800M)。

如何在诺西BSC上做开站数据以及给基站扩容

如何在BSC上做开站数据以及给基站扩容一、基本知识介绍首先以栏杆黄为例来做开站数据，本文档为基础文档，扫盲的，制作仓促，还请见谅。

一般都是网优中心给开站数据资料，打开后，需要记录以下的基站数据。

以栏杆黄村为例。

①BSC ID=SZBSC53：该基站数据要做在BSC53上，53为新BSC号，全省统一命名，设备类型为FELXI 3i，最大支持3000个载频，目前在网的BSC有BSC2、BSC7、BSC53和BSC54。

②BCF ID=52，BTS ID=300、301、302，No. TRX=2、1、1。

BSC Cell Name= LANGANHUANGCUN1、LANGANHUANGCUN2、LANGANHUANGCUN13.BCF对应基站、BTS对应扇区、TRX对应载频。

因此，一般一个站有三个扇区，每个扇区最大支持4个载频，所以一个站最大有12个载频。

命名从1到12。

一般开站并不会做到满载频配置，该站的载频配置为2+1+1，对应的载频号为1、2、5、9。

没有用到的是为了以后扩容使用，扩容也就是增加载频。

所以栏杆黄村的BCF号为52，有三个扇区，扇区的ID分别为300、301、302。

第一扇区有2个载频，其他两个扇区只有一个载频。

扇区的名字分别为LANGANHUANGCUN1、LANGANHUANGCUN2、LANGANHUANGCUN3，运营商自己起名字，方便自己查询。

③Cell ID=40521、40522、C=16467（MCC=460、MNC=01）。

全球小区识别码CGI是用来识别一个位置区内的小区，它是在位置区识别码（LAI）后加上2字节的小区识别码。

LAI=MCC+MNC+LAC；CGI=LAI+CI= MCC+MNC+LAC+CI；MCC为移动国家码，中国为460；MNC为运营商代码，联通为01；LAC：location area code 位置区码（移动通信系统中）,是为寻呼而设置的一个区域,覆盖一片地理区域,初期一般按行政区域划分(一个县或一个区),现在很灵活了,按寻呼量划分.当一个LAC下的寻呼量达到一个预警门限,就必须拆分. 为了确定移动台的位置，每个GSMPLMN的覆盖区都被划分成许多位置区，位置区码(LAC)则用于标识不同的位置区。
