2020年水利水电二建--土石坝与堤防的构造及作用

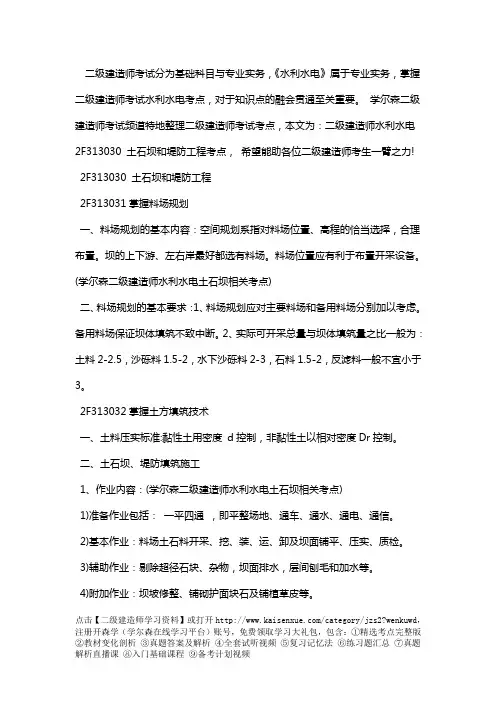

二级建造师水利水电2F313030 土石坝和堤防工程考点
二级建造师考试分为基础科目与专业实务，《水利水电》属于专业实务，掌握二级建造师考试水利水电考点，对于知识点的融会贯通至关重要。
学尔森二级建造师考试频道特地整理二级建造师考试考点，本文为：二级建造师水利水电2F313030 土石坝和堤防工程考点，希望能助各位二级建造师考生一臂之力! 2F313030 土石坝和堤防工程2F313031掌握料场规划一、料场规划的基本内容：空间规划系指对料场位置、高程的恰当选择，合理布置。
坝的上下游、左右岸最好都选有料场。
料场位置应有利于布置开采设备。
(学尔森二级建造师水利水电土石坝相关考点)二、料场规划的基本要求：1、料场规划应对主要料场和备用料场分别加以考虑。
备用料场保证坝体填筑不致中断。
2、实际可开采总量与坝体填筑量之比一般为：土料2-2.5，沙砾料1.5-2，水下沙砾料2-3，石料1.5-2，反滤料一般不宜小于3。
2F313032掌握土方填筑技术一、土料压实标准:黏性土用密度d控制，非黏性土以相对密度Dr控制。
二、土石坝、堤防填筑施工1、作业内容：(学尔森二级建造师水利水电土石坝相关考点)1)准备作业包括：一平四通，即平整场地、通车、通水、通电、通信。
2)基本作业：料场土石料开采、挖、装、运、卸及坝面铺平、压实、质检。
3)辅助作业：剔除超径石块、杂物，坝面排水，层间刨毛和加水等。
4)附加作业：坝坡修整、铺砌护面块石及铺植草皮等。
点击【二级建造师学习资料】或打开/category/jzs2?wenkuwd，注册开森学（学尔森在线学习平台）账号，免费领取学习大礼包，包含：①精选考点完整版2、坝面作业：铺料与整平：1)自卸汽车卸料宜用进占法倒退铺土。
2)心墙坝或斜墙坝铺筑时应向上游倾斜1%-2%的坡度;均质坝应使中部凸起，向上下游倾斜1%-2%的坡度。
3)黏性土料含水量偏低，主要应在料场加水，若需在坝面加水，应力求少、勤、匀非黏性土料，为防止运输过程脱水过量，加水在坝面进行。
水利水电工程建筑物的类型-土石坝
2F311011 水利水电工程建筑物的类型（一、土石坝）
例题： 1.土坝防渗设施的主要作用有（ ）。 A.降低浸润线 B.减少通过坝体的渗流量 C.增加上游坝坡的稳定性 D.减少通过坝基的渗流量 E.增大渗透坡降 【答案】ABD
2F311011 水利水电工程建筑物的类型（一、土石坝）
课前导入： 改编：2014(2)2.1 背景：无； 问题：1.指出图中①和②所代表的部位名称；A侧为大坝上游还 是下游？
【答案】1.图中：①为黏土心墙(或防渗体);②为防浪墙;A侧为大 坝下游。
2F311011 水利水电工程建筑物的类型（一、土石坝）
（二）土石坝的构造及作用 主要由坝顶、防渗体、上下游坝坡、坝体排水、地基处理等组成。
2F311011 水利水电工程建筑物的类型（一、土石坝）
（二）土石坝的构造及作用
1.坝顶构造
(1)坝顶宽度。 高坝可选用10~15m， 中、低坝可选用5~10m。 为了排除雨水，坝顶应做成向一侧或两侧倾斜的横 向坡度，坡度宜采用2%~3%。有防浪墙的坝顶， 则宜采用仅向下游倾斜的横坡。
2F311011 水利水电工程建筑物的类型（一、土石坝）
（一）土石坝的类型 土石坝一般按坝高、施工方法或筑坝材料分类。
2. 按施工方法分类
分为碾压式土石坝、水力冲填坝、定向爆破堆石坝等。 其中碾压式土石坝最常见。又可分为三种：
（1）均质坝 （2）土质防渗体分区坝 （2）土质防渗体分区 （2）土质防渗体分区坝
（二）土石坝的构造及作用
2.防渗体
土坝防渗体主要有心墙、斜墙、铺盖、截水墙等形式， 作用是：（2012(2)、2013(2)考点） 减少通过坝体和坝基的渗流量； 降低浸润线，增加下游坝坡的稳定性； 降低渗透坡降，防止渗透变形。

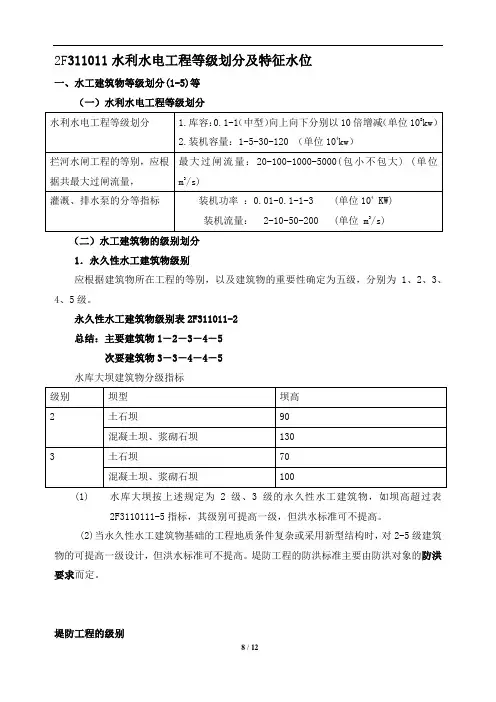

2F311012土石坝与堤防的构造及作用讲述
2F 311011水利水电工程等级划分及特征水位一、水工建筑物等级划分(1-5)等（一）水利水电工程等级划分（二）水工建筑物的级别划分1．永久性水工建筑物级别应根据建筑物所在工程的等别，以及建筑物的重要性确定为五级，分别为1、2、3、4、5级。
永久性水工建筑物级别表2F311011-2总结：主要建筑物1－2－3－4－5次要建筑物3－3－4－4－5水库大坝建筑物分级指标(1) 水库大坝按上述规定为2级、3级的永久性水工建筑物，如坝高超过表2F3110111-5指标，其级别可提高一级，但洪水标准可不提高。
(2)当永久性水工建筑物基础的工程地质条件复杂或采用新型结构时，对2-5级建筑物的可提高一级设计，但洪水标准可不提高。
堤防工程的防洪标准主要由防洪对象的防洪要求而定。
堤防工程的级别穿堤水工建筑物的级别，按所在堤防工程的级别和与建筑物规模相应的级别中的最高级别确定。
总之：10---20－30－50－100分为（5、4、3、2、1）2．临时性水工建筑物级别根据建筑物临时性水工建筑物的保护对象、失事后果、使用年限、规模确定。
分3、4、5三级。
对于同时分属于不同级别的临时性水工建筑物，其级别应按照其中最高级别确定。
对于3级临时水工建筑物，符合该级别规定指标不得少于两项。
二、水工建筑物的分类及作用1.按作用分类三、水库与堤防的特征水位1.水库的特征水位库容2.堤防工程特征水位(1)设防(防汛)水位。
开始组织人员防汛的水位。
(2)警戒水位。
当水位达到设防水位后继续上升到某一水位时，防洪堤随时可能出险，防汛人员必须迅速开赴防汛前线，准备抢险，这一水位称警戒水位。
(3)保证水位。
即堤防的设计洪水位，河道遇堤防的设计洪水时在堤前达到的最高水位。
总之：保证，警戒，设防2F311012土石坝与堤防的构造及作用一、土石坝的类型1.按坝高分类可分为低坝、中坝和高坝之：中坝30－702、按施工方法分类二、土石坝的构造及作用土石坝的基本剖面是梯形，主要由坝顶、防渗体、上下游坝坡、坝体排水、地基处理等三、堤防的构造与作用（调整）土质堤防的构造与作用和土石坝类似，包括坝顶、防渗体、护坡、坝坡排水及坝体排水、地基处理等构造。
二建-水利水电实务土石坝与混凝土坝的构造及作用(二)
1．堤顶
（1）顶宽
1级：≥8m；
3级及以下：≥3m。
（2）坡度
2%~3%；
（3）防浪墙
净高不宜超过
2．堤坡与戗台
1、2级土堤的堤坡不宜陡于1:3。
堤高超过1．5m。
3．护坡与坡面排水
1、2级土堤水流冲刷或风浪作用强烈的堤段，临水侧坡面宜采用砌石、混凝土或土工织物模袋混凝土护坡；1、2级堤防背水坡和其他堤防的临水坡，可采用水泥土、草皮等护坡。
4．防渗与排水设施
堤身防渗的结构形式，应根据渗流计算及技术经济比较合理确定，堤身防渗可采用心墙、斜墙等形式。
5．防洪墙
【例题9 ·单选】对于堤防的构造，下列说法错误的是( )。
A．某1级堤防，其堤顶宽为10m
B．堤高超过6m的背水坡宜设戗台，宽度不宜小于1．5m
C．1级土堤水流冲刷严重堤段临水侧可采取草皮护坡
D．风浪大的海堤、湖堤临水侧宜设置消浪平台
【答案】C
【解析】1、2级土堤水流冲刷或风浪作用强烈的堤段，临水侧坡面宜采用砌石、混凝土或土工织物模袋混凝土护坡；1、2级堤防背水坡和其他堤防的临水坡，可采用水泥土、草皮等护坡。
故选项C说法错误。
2F311013混凝土坝的构造及作用。
土石坝结构和功能
土石坝结构和功能
土石坝是一种常见的人工堆筑坝体结构，建筑材料由土、石料等组成。
它主要通过堆筑和夯实材料形成一道坝体，用于阻挡水流，实现蓄水或控制水流的功能。
土石坝的结构特点：
1. 坝体结构：土石坝由土和石料堆筑而成，常见的有土石坝和石坝两种形式。
2. 坝体剖面形状：塔形、台阶形、喇叭口形等多种形状。
3. 斜坡稳定构造：土石坝为了保持坝体稳定，通常设置防水层、排水系统、过渡层、筒仓区等结构。
4. 上部和下部工作面的处理：上部工作面通常设置防渗层、护坡等结构；下部工作面通常设置散流溢洪道、底侧排水系统等。
5. 边坡稳定结构：土石坝的边坡采用不同的方式进行处理，如设有缓冲区、防渗层、坝体加固等。
土石坝的功能：
1. 蓄水功能：土石坝可以阻挡河流的水流，形成一片蓄水区域，为供水、灌溉、发电等提供水源。
2. 控制水流功能：土石坝可以通过调节坝上水位来控制河流的水流量，实现对洪水的调节和防治。
3. 防洪功能：土石坝可以拦截洪水，减少洪水对下游地区的影响，保护人民生命和财产安全。
4. 改善水质功能：土石坝通过封堵河流，减少沉积物的流动，可以改善水质。
5. 改善生态环境功能：土石坝可以创造湖泊、水生态系统，提供生态环境，保护珍稀物种和生物多样性。
需要注意的是，土石坝也存在一些潜在的风险，如应力集中、坝体稳定性、渗流等问题，需要进行科学设计、定期巡查和维护保养，以确保坝体的安全稳定。
2020年二级建造师《水利》考点笔记
2F310000水利水电工程施工技术本章知识框架本章特点复习建议水利水电工程施工技术水利水电工程建筑物及建筑材料 水利水电工程建筑物的类型及相关要求水利水电工程勘察与测量水利水电工程建筑材料水利水电工程施工导流与河道截流 施工导流河道截流水利水电工程主体工程施工 土石方开挖工程地基处理工程土石方填筑工程混凝土工程水利水电工程机电设备及金属结构安装工程水利水电工程施工安全技术本章2019年考查36分，2018年考查48分，2017年考查35分，2020年预测考查44分。
本章专业性较强，易出识图题，需要记忆的知识点非常繁杂，而且需要对比记忆，容易与现场结合出案例题。
本章从勘察、设计与施工三个方面来学习。
重点学习施工的内容。
1.在建筑物及材料中，建筑物重点掌握等级的划分，而材料中重点掌握钢筋、水泥和混凝土。
2.在施工中重点掌握施工导流：按照施工顺序为①创造导流建筑物②封堵③地基处理④建筑物施工的方面来学习。
3.本书对教材上的重点知识点做了归纳，把有限的精力用在本书的学习中。
本章以选择题为主，但同时也是学习水利水电工程的基础章节，其实只要掌握了原理，对于考工序、过程的问题也就迎刃而解了。
30分四色笔记四色笔记2F311000 水利水电工程建筑物及建筑材料2F311010 水利水电工程建筑物的类型及相关要求2F311011 水利水电工程建筑物的类型一、土石坝与堤防的构造及作用（上截下排）（一）土石坝的类型土石坝一般按坝高、施工方法或筑坝材料等进行分类。
按坝高分类：分低坝、中坝和髙坝。
中坝：30m ≤h ≤70m（对所有坝都适用）按施工方法：分碾压式土石坝（最常见）、水力冲填坝、定向爆破堆石坝等。
（a）均质坝 （b）心墙坝 （c）斜心墙坝（d）斜墙坝 （e）混凝土防渗墙坝 （f）心墙坝均质坝坝体断面不分防渗体和坝壳，坝体基本上是由均一的黏性土料（理解成橡皮泥）（壤土、砂壤土）筑成。
土质防渗体分区坝包括黏土心墙坝和黏土斜墙坝。
二级建造师水利水电考点堤防的构造与作用
二级建造师水利水电考点堤防的构造与作用堤防是一种修建在河道两侧或河岸之上的土石工程构筑物，主要用于防止河水泛滥、保持河道稳定以及保护沿岸的农田、城市和交通设施。
在水利水电二级建造师考试中，堤防的构造与作用是一个重要的考点。
下面我将详细介绍堤防的构造与作用。
一、堤防的构造1.堤基：堤防是从河岸或河道两头向中央推至一定高度的土堤结构。
堤基是堤防的基础部分，需要选择坚实的地基，通常是采取清理地坪、基础处理、垫层和压实等工艺步骤。
2.堤身：堤身是堤防中最重要的部分，它承受着外力的作用，需要具有足够的强度和稳定性。
堤身的构造包括堤心、上坡面和下坡面。
-堤心：堤心是堤身的核心部分，通常采用黏土、粘土、粉煤灰等可塑性土进行填筑，以提高强度和稳定性。
-上坡面：上坡面是河侧堤坡，它主要用于防止水流冲刷和波浪侵蚀。
上坡面的材料通常是黏土、沙土等，也可以采用板石、钢筋混凝土等进行加固。
-下坡面：下坡面是陆侧堤坡，它的主要作用是抵抗滑坡和土体坍塌。
下坡面的材料一般是坚实的土石材料，如黏土、砂石等。
3.堤面：堤面是堤防上的工作面，用于供人行走、车辆通行等。
堤面通常需铺设防渗材料，如沥青、胶泥、钢筋混凝土等，以防止水渗透。
4.边坡：边坡是堤防两侧的斜坡，起到了稳定堤防的作用。
边坡的构造需要根据土壤类型、坡度等因素进行设计，常见的边坡类型有天然坡、挂梁坡、折线坡等。
二、堤防的作用2.维护水文条件：堤防能够调节河道的水位和水流速度，维护河道的水文条件，保持河道的稳定性和导流能力。
3.农田灌排：堤防可以拦截、导流和排除农田内的地下水和降水，保持农田的灌溉条件，提高农田的产能和农作物的品质。
4.保护环境：堤防能够防止河水污染和水土流失，保护生态环境，减少地质灾害的发生。
5.公共建设：堤防还可以作为交通、供电、通信等公共设施的基础，为人民群众提供方便。
总结：堤防的构造与作用是水利水电二级建造师考试中的重要内容。
堤防的构造包括堤基、堤身、堤面和边坡，需要合理设计和施工，以确保其强度和稳定性。
水利水电工程建筑物的类型
水利水电工程建筑物的类型一、土石坝与堤防的构造及作用坝高分类:中坝高度30~70(m)坝的施工方法分类：碾压式土石坝/水力冲填坝/定向爆破推石坝碾压式土石坝分为1、均质坝：均一的黏性土料2、土质防身体分区坝：略上游或中心处的黏土为黏土心墙/靠上游处为黏土斜墙顶部水平厚度不小于3m，防渗体与坝顶设有保护层不小于1m。
3、非土料防渗体坝：参杂沥青.钢筋混凝土或其他材料防渗A为均质坝B/C为心墙坝D为斜墙坝E/F为非土料防渗体土石坝的构造及作用1、坝顶构造（图）坝顶宽度高坝10-15m中低坝5-10m护面材料为碎石，砌石，沥青，混凝土防浪墙坝顶上游设有不透水的混凝土或浆砌石防浪墙，坝基与坝体防渗体连接起来，以防高水位时漏水。
防浪墙高度1.0-1.2m2、防渗体设置作用：减少通过坝体和坝基的渗流量;降低浸润线.增加下游坝坡的稳定性;降低渗透坡降，防止防渗变形。
3、土石坝的护坡与坝坡排水护坡作用防止波浪淘刷、顺坝水流冲刷、冷冻破坏坝坡排水作用防止雨水冲刷下游坝坡，常设从横向连通排水沟50-100m设一处4、坝体排水（滤土排水）形式有贴坡排水/棱体排水/褥垫排水/管式排水/综合式排水作用是降低坝体浸润线及孔隙水压力，防止坝坡土冻胀破坏。
反滤层在防渗体--坝壳--排水体之间设置2-3层粒径不同砂石料，从大到小（图）堤防的构造与作用1、堤顶坡度采用2~3% 1级堤坡宽度不小于8m,2级不小于6m，3级及以下的不小于3m2、堤坡与戗台堤高超高6m背水坡宜设戗台，宽度不宜小于1.5m/风浪大的其宽度为波高的1~2倍，不宜小于3m3、防渗体与排水设施防渗体顶部应高于设计水位的0.5m以上二、混凝土坝的构造及作用主要类型：重力坝/拱坝/支墩坝1、重力坝的结构特点和类型（图）特点主要是依靠自身的重力产生的抗滑力维持稳定性横剖面基本呈三角形2、重力坝的构造及作用坝顶构造坝顶应高于校核洪水位。
防浪墙宜采用坝体连成整体钢筋混凝土，坝体间横缝处留有伸缩缝，并设止水，墙身高度可取1.2m重力坝的防渗和排水设施上游面和下游面水位以下部位，多采用具有防渗、抗冻和抗浸蚀混凝土重力坝的分缝与止水防止由于温度变化和地基不均匀沉降导致坝体裂缝横缝：永久性横缝沉降缝和温度缝/临时性横缝面键糟，埋设灌浆系统纵缝：铅直缝/斜缝/错缝（图）保持坝体整体性，待坝体温度冷却到稳定温度，缝宽达到0.5mm以上时在进行灌浆水平施工缝：混凝土浇筑前，必须清除老混凝土面浮渣，并凿毛，用压力水冲洗，再铺一层2~3cm的水泥砂浆，然后浇筑。
水利二建管理与实务-1水利水电工程建筑物的类型及组成
一、水利水电工程建筑物的类型及组成1水利水电工程等级划分（1）根据水利工程工程等级划分及洪水标准、工程规模、效益和在经济社会中的重要性划分为五等。
（2）水工建筑物的级别划分（永久建筑物根据工程等别和建筑物的重要性划分5级，临时建筑物根据保护对象、失事后果、使用年限和临时建筑物规模划分为3级）1）永久性建筑物级别2）大坝按上述为2、3级永久性建筑物，如坝高超过下表指标时，级别提高一级，但洪水标准可不提高。
3）提防工程的级别（100,2，个位数为0）（3）临时性建筑物级别：级别应按照其中最高级别确定，但对于3级临时性水工建筑物，符合该级别规定的指标不得少于现两项。
（4）水工建筑物分类及作用：1）挡水建筑物：各种闸、坝和提防等。
2）泄水建筑物：各种溢洪道、泄洪隧洞和泄水闸等。
3）输水建筑物：各种渠道、隧洞、管道等。
4）取水建筑物：各种取水口、进水闸等。
5）整治建筑物：如护岸工程，导流堤、丁坝、顺坝等。
6）专门建筑物。
（5）提防的特征水位：1）设防（防汛）水位：开始组织人员防汛的水位。
2）警戒水位：防汛人员必须迅速开赴防汛前线、准备抢险。
3）保证水位：提防的设计洪水位，河道遇提防的设计洪水时在堤前达到的最高水位。
（5）水库的特征水位1）校核洪水位：水库遭遇校核洪水时，坝前到达的最高水位。
2）设计洪水位：水库遭遇设计洪水时，坝前到达的最高水位。
3）防洪高水位：水库遇下游保护对象的设计洪水时，坝前到达的最高水位。
4）正常蓄水位（正常高水位、设计蓄水位、兴利水位）：正常运用时为满足设计的兴利要求在供水期开始时应蓄到的最高水位。
5）防洪限制水位（汛前限制水位）：在汛期允许兴利的上限水位，也是水库汛期防洪运用时的起调水位。
6）死水位：正常运用下，允许消落到的最低水位2土石坝与提防的构造及作用（1）土石坝的缺点：坝身不能溢流，必须另外修建泄水建筑物；施工导流条件差，不如砼坝便利；粘性土料施工受气候影响较大。
（2）土石坝的类型： 1）按坝高分：低坝（<30m）中坝（30-70）高坝（>70m）。
2024年二级建造师《水利实务》备考思维导图
第一章水利水电工程施工技术1第一目水利水电第二节—水利水—电丁勹工程建筑物的类型程建筑物及建筑材料及相关要求一、土石坝与堤防的构造及作用二、混凝土坝的构造及作用考点一水利水电三、水闸的组成及作用工程建筑物的类型四、泵站的布置及水泵的分类五、水电站的组成及作用六、渠系建筑物的构造及作用考点二水利水电工程等级划分及特征水位考点三水利水电一工程合理使用年限及耐久性第二目水利水电工程勘察与测量卢第三节第三目水利水电工程建筑材氓｝永利水电工程施工导流与河道截流水利水电工程主体工程施工-L 按坝高分类：低坝、中坝(30m ,..._,70m)和高坝。
（一）土石坝的类型(1)均质坝。
2．辗压式土石坝(2)土质防渗体分区坝。
分黏土心墙坝、黏土斜墙坝(3)非土料防渗体坝。
一、土石坝与堤防的构造及作用l ．坝顶构造2．防渗体(1)土坝防渗体主要有心墙、斜墙、铺盖、截水墙等。
（二）土石坝的构造及作用3．护坡与坝坡排水4．坝体排水(l)排水设施—贴坡、棱体、褥垫、管式和综合式(2)反滤层（三）堤防的构造及作用l．主要依靠自身重量产生的抗滑力维持其稳定性。
（一）重力坝的结构特点和类型2．坝轴线一般为直线。
3．按坝体高度分为高坝、中坝(30m-70m)和低坝。
l ．坝顶构造12重力坝的防渗与排水设施(1)横缝二、混凝土坝的构造及作用（二）重力坝的构造及作用3．重力坝的分缝与止水(2)纵缝I (3)水平施工缝4．坝内廊道(1)基础灌浆廊道。
(2)坝体检修和排水廊道。
（三）重力坝的荷载与作用扬压力包括上浮—力及渗流压力。
（四）拱坝拱坝的结构特点拱坝的轴—线为弧—形。
（五）支墩坝可分为平板坝、连拱坝和大头坝。
三、水闸的组成及作用（一）水闸的类型(1)底板：分为平底板、低堰底板和反拱底板。
平底板可分为整体式和分离式两种。
1.闸室(2)闸墩(3)工作桥(4)胸墙：挡水，以减小闸门的高度。
（二）水闸的组成部分及其作用（1)铺盖（三）橡胶坝的组成及作用2．上游连接段(2)护底与护坡(3)上游翼墙(1)护坦（消力池）3．下游连接段(2)海漫与防冲槽(3)下游翼墙与护坡l．橡胶坝的类型2．橡胶坝的组成部分及作用l．泵站总体布置2．泵站进出水建筑物3．水泵的分类及性能四、泵站的布置及水泵的分类14．泵房的结构形式(1)按作用原理可分为叶片泵、容积泵和其他类型泵三大类。
二建-水利水电实务土石坝和堤防工程(二)
石方填筑技术
一、堆石坝坝体材料分区
堆石坝坝体材料分区主要有垫层区、过渡区、主堆石区、下游堆石区（次堆石料区）等。
二、填筑工艺
1．堆石体填筑可采用自卸汽车后退法或进占法卸料，推土机摊平。
（1）进占法
优点→减轻平摊量
缺点→轮胎磨损严重
（2）后退法
优点→减轻轮胎磨损
缺点→平摊量大
（3）混合法
先用后退法卸料呈分散堆状，再用进占法卸料铺平，以减轻物料分离。
2．垫层料、过渡料和一定宽度的主堆石的填筑应平起施工，均衡上升。
主次堆石可分区、分期填筑，其纵横坡面上均可布置施工临时道路。
垫层料的摊铺多用后退法，以减轻物料的分离。
（16年单选）
3．坝料填筑宜采用进占法卸料。
单选】堆石坝垫层填筑施工中，当压实层厚度较小时，为减轻物料的分离，铺料宜采用（）。
【例题·
【2016】。
水利水电工程施工技术
水利水电工程施工技术
2F311011 水利水电工程建筑物的类型
一、土石坝与堤防的构造及作用
（一）土石坝的类型
土石坝一般按坝高、施工方法或筑坝材料等进行分类。
1.按坝高分类
土石坝按坝高可分为低坝、中坝和高坝。
《碾压式土石坝设计规范》SL 274—2001规定：高度在30m 以下的为低坝；高度在30（含30m）～70m（含70m）的为中坝；高度超过70m的为高坝。
2.按施工方法分类
土石坝按施工方法可分为碾压式土石坝、水力冲填坝、定向爆破堆石坝等，其中碾压式土石坝最常见，它是用适当的土料分层堆筑，并逐层加以压实（碾压）而成的坝，它又可分为三种：（1）均质坝。
坝体断面不分防渗体和坝壳，坝体基本上是由均一的黏性土料（壤土、砂壤土）筑成，如图2F311011－1（a）所示。
（2）土质防渗体分区坝。
包括黏土心墙坝和黏土斜墙坝，即用透水性较大的土料作坝的主体，用透水性较小的黏土作防渗体的坝。
防渗体设在坝体中央的或稍向上游且略为倾斜的坝称为黏土心墙坝，防渗体设在坝体上游部位且倾斜的坝称为黏土斜墙坝，是高、中坝中最常用的坝型，如图2F311011－1（b）、（c）、（d）所示。
（3）非土料防渗体坝。
以沥青混凝土、钢筋混凝土或其他人工材料（如土工膜）为防渗体的坝。
按其位置也可分为心墙坝和面板坝两种，如图2F311011－1 （e）、（f）所示。
二级建造师(水利实务专业)第1章 土石坝的施工
01 2F311000 水利水电工程建筑物及建筑材料
目录
CONTENTS
02 2F312000 水利水电工程施工导流与河道截流
03 2F312000 水利水电工程主体施工
2F311010 水利水电工程建筑物的类型及相关要求 2F311011 水利水电工程建筑物的类型
一、土石坝与堤防的构造及作用 二、混凝土坝的构造及作用 三、水闸的组成及作用 四、泵站的布置及水泵的分类 五、水电站的组成及作用 六、渠系建筑物的构造及作用
（二）土石坝的构造及作用
游坝面设置马道，它的宽度不大，是工作人员
3.土石坝的护坡与坝坡排水
作为平时巡视检查大坝安全的通道。
（1）护坡。土石坝的护坡形式有：草皮、抛石、干砌石、浆砌石、混凝土或钢筋混凝土、 沥青混凝土或水泥土等。作用是防止波浪淘刷、顺坝水流冲刷、冰冻和其他形式的破坏。
（2）坝坡排水。除干砌石或堆石护面外，均必须设坝面排水。为了防止雨水冲刷下游 坝坡，常设纵横向连通的排水沟。与岸坡的结合处，也应设置排水沟以拦截山坡上的雨 水。坝面上的纵向排水沟沿马道内侧布置，用浆砌石或混凝土板铺设成矩形或梯形。坝较 长时，则应沿坝轴线方向每隔50-100m设一横向排水沟，以便排除雨水.
（3）非土料防渗体。非土料防渗体有钢筋混凝土、沥青混凝 土、木板、钢板、浆砌块石和塑料薄膜等，较常用的是沥青混 凝土和钢筋混凝土。
非土质材料防渗体坝（e)、（f)
2F311010 水利水电工程建筑物的类型及相关要求
2F311011 水利水电工程建筑物的类型
一、土石坝与堤防的构造及作用
马道：在水利工程中，水库的大坝一般会在下
基接合处，都应设置反滤层。 ①贴坡排水。紧贴下游坝坡的表面设置，它由1-2层堆石或砌石筑成，
二建大纲变化超前预测解读-水利
【考点】土石坝与堤防的构造及作用（一）土石坝的类型（二）土石坝的构造及作用1.坝顶构造2.防渗体3.土石坝的护坡与坝坡排水4.坝体排水（三）堤防的构造与作用【考点】混凝土坝的构造及作用（一）重力坝的结构特点和类型1.依靠自身重量产生的抗滑力维持其稳定性。
2. 重力坝的类型（二）重力坝的构造及作用1.坝顶构造2.重力坝的防渗和排水设施3.重力坝的分缝与止水4.坝内廊道（三）重力坝的荷载与作用（四）拱坝的结构特点和类型（五）支墩坝的结构特点和类型【考点】水闸的组成及作用（一）水闸的类型（二）水闸的组成部分及其作用1. 闸室2.上游连接段3.下游连接段（三）橡胶坝的组成及作用【考点】水工建筑物等级划分【考点】混凝土集料的分类和质量要求1.细集料（0. 15～4.75mm）按细度模数不同：粗砂；中砂（3.0～2.3）；细砂；特细砂。
2.粗集料（1）普通混凝土常用的粗集料有碎石和卵石（砾石）。
水工混凝土粗集料的级配分为四种，常用四级配，即包含5～20mm 、20～40mm 、40~ 80mm 、80～120（或150）mm 全部四级集料的混凝土。
三级配混凝土指仅包含较小的三级集料的混凝土，二级配指仅包含较小二级集料的混凝土。
一级配混凝土指仅包含最小一级集料的混凝土。
（2）集料的含水状态可分为干燥状态、气干状态、饱和面干状态和湿润状态等四种。
计算普通混凝土配合比时，一般以干燥状态的集料为基准，而大型水利工程常以饱和面干状态的集料为基准。
【考点】混凝土的分类和质量要求1.和易性——流动性、黏聚性、保水性。
2.坍落度：低塑性、塑性（50-90）、流动性（100- 150）、大流动性。
维勃稠度：干硬性。
3.配合比：含砂率——砂/（砂、石）。
水胶比——水/胶凝材料。
4.C25W4F100 混凝土“C ”：抗压强度等级；“W ”：抗渗等级；“F ”：抗冻等级。
“25 ”：25MPa≤f（cu ，k）<30MPa 。
2020二建-水利水电实务-精讲班-15、2F313030：土石坝和堤防工程(一)
2F313030 土石坝和堤防工程2F313031 料场规划一、料场规划的基本内容料场规划的基本内容包括空间规划、时间规划和料场质与量的规划。
二、料场规划的基本要求实际可开采总量与坝体填筑量之比一般为：土料2～2.5，砂砾料1.5～2，水下砂砾料2～3，石料1.5～2，反滤料应根据筛后有效方量确定，一般不宜小于3。
F213 13032 土方填筑技术一、土方填筑压实机械土方填筑压实机械分为静压碾压（如羊脚碾、气胎碾等）、振动碾压、夯击（如夯板）三种基本类型。
二、土料压实标准对于黏性土用干密度控制，对于非翁性土以相对密度控制。
控制标准随建筑物的等级不同而不同。
三、压实参数的确定土料填筑压实参数主要包括碾压机具的重量、含水量、碾压遍数及铺土厚度等，对于振动碾还应包括振动频率及行走速率等。
（１4年案）为土料塑限。
（１２年考点）四、土石坝、堤防填筑施工根据施工方法的不同，土石坝分为干填碾压（碾压式）、水中填土、水力冲填（包括水坠坝）等类型。
堤防的施工方法与土石坝基本一致。
其中，碾压式土石坝最为普遍。
(一)作业内容碾压土石坝的施工作业，包括准备作业、基本作业、辅助作业和附加作业。
1.准备作业包括:“一平四通”即平整场地、通车、通水、通电、通信，修建生产、生活福利、行政办公用房以及排水清基等项工作。
2.基本作业包括：料场土石料开采，挖、装、运、卸以及坝面铺平、压实、质检等项作业。
(二)坝面作业坝面作业包括铺土、平土、洒水或晾晒(控制含水量)、土料压实、修整边坡、铺筑反滤层、排水体及护坡、质量检查等工序。
铺料、整平和压实三个主要工序。
可按流水作业进行组织。
１.铺料与整平(1)铺料宜平行坝轴线进行，进人防渗体内铺料，自卸汽车卸料宜用进占法倒退铺土，应在坝面设专用“路口”。
(2)按设计厚度铺料整平是保证压实质量的关键。
心墙坝或斜墙坝铺筑时应向上游倾斜1%~2%的坡度，均质坝应使中部凸起，向上下游倾斜1%~2%的坡度。
2024二级建造师《水利水电工程管理与实务》高频答疑分析全套
2024二级建造师《水利水电工程管理与实务》高频答疑分析全套【知识点1] 土石坝与堤防的构造及作用（1~2分）★★★【概念解析】土石坝的基本剖面是梯形，主要由坝顶、防渗体、上下游坝坡、坝体排水、地基处理等部分组成。
①设置防渗体的作用是：减少通过坝体和坝基的渗流量；降!氐浸润线，增加下游坝坡的稳定性；降低渗透坡降，防止渗透变形。
②护坡作用是防止波浪淘刷、顺坝水流冲刷、冰冻和其他形式的破坏。
③坝体排水的作用是降低坝体浸润线及孔隙水压力，防止坝坡土冻胀破坏。
土质堤防的构造与作用和土石坝类似，包括堤顶、堤坡与俄台、护坡与坡面排水、防渗与排水设施、防洪墙等。
【问题清单】问题一：草皮护坡还设排水吗？分析：本节土石坝知识点较多，生活中不常见，理解起来有些困难。
解析：草皮本身的排水能力是很弱的，需要设置一些排水设施进行辅助排水。
问题二：坝坡排水，是在上下游⅜B设排水沟吗？分析：本节土石坝知识点较多，生活中不常见，理解起来有些困难。
解析：坝体上下游水的波浪冲刷坝坡，波浪可能沿坝坡爬升很高甚至翻过坝顶。
所以上下游都需要设排水沟。
问题三：浸润线怎么理解？分析：专业名词，老师课上有讲，部分学员理解不了。
解析：浸润线是渗透水流表面与土坝横断面的交线。
其以下土体处于饱和状态，颗粒重量为有效重量，同时受渗流水的渗透力作用，故坝体内浸润线位置的高低及形状对坝体的应力、土料的抗剪强度、坝坡稳定及土料的渗透稳定性影响较大。
其位置的确定是土坝渗流分析及稳定分析的重要内容，如何有效地降低浸润线的位置也是实际工程中的。
【学员问题展示】1.浸润线怎么理解？2.没看见草皮护坡还设排水啊？3.坝坡排水，是在上下游都设排水沟吗？4.大坝岸坡在什么位置？【知识点2］混凝土坝的构造及作用（1~2分）★★★【概念解析】混凝土坝的主要类型有重力坝、拱坝和支墩坝三种。
①重力坝主要依靠自身重量产生的抗滑力维持其稳定性，坝轴线一般为直线，并有垂直于坝轴线方向的横舞将坝体分成若干段, 横剖面基本上呈三角形。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2F311012 土石坝与堤防的构造及作用
三、堤防的构造与作用 （3）护坡与坡面排水。 1、2级土堤水流冲刷或风浪作用强烈的堤段， 临水侧坡面宜采用砌石、混凝土或土工织物模袋混 凝土护坡； 1、2级堤防背水坡和其他堤防的临水坡，可采 用水泥土、草皮等护坡。砂石垫层厚度不应小于 0.1 m。 水泥土、浆砌石、混凝土等护坡应设置排水孔， 孔径可为50~100mm，孔距可为2~3m，宜呈梅花形布 置。浆砌石、混凝土护坡应设置变形缝。
3.土石坝的护坡与坝坡排水
（1） 坝顶宽
度
（2） 护面
（3）防 （1） 浪墙 均质坝
（2）黏 性土心墙 和斜墙
（3）非 土料防渗
体
（1）护坡
（2）坝坡排水
（1）排水设施 （2）反滤层
贴 坡 排 水
棱 体 排 水
褥 垫 排 水
管 式 排 水
综 合 式 排 水
减少通过坝体和坝基的渗 量； 降低浸润线，增加下游坝 坡的稳定性； 降低渗透坡降，防止渗透 变形。
2F311012 土石坝与堤防的构造及作用
三、堤防的构造与作用 （1）堤顶。堤顶宽度应根据防汛、管理、 施工、构造及其他要求确定。
1级堤防堤顶宽度不宜小于8m； 2级堤防不宜小于6m； 3级及以下堤防不宜小于3m。 堤顶应向一侧或两侧倾斜，坡度宜采用 2%~3%。防浪墙净高不宜超过1.2。
2F311012 土石坝与堤防的构造及作用
2F311012 土石坝与堤防的构造及作用
二、土石坝的构造及作用 4.坝体排水 （1）排水设施。 ②棱体排水。顶部高程应超出下游最高水位， 超出高度应大于波浪沿坡面的爬高，并使坝体浸 润线距坝坡的距离大于冰冻深度。应避免棱体排 水上游坡脚出现锐角，顶宽应根据施工条件及检 查观测需要确定，但不得小于1.0m。 棱体排水可降低浸润线，防止坝坡冻胀和渗透 变形，保护下游坝脚不受尾水淘刷，多用于河床 部分（有水）的下坡与坝坡排水
（1）坝 （2） 顶宽度 护面
（3）防 浪墙
（1） 均质坝
（2）黏 性土心墙
和斜墙
（3）非 土料防渗
体
（1）护坡
（2）坝坡排水
（1）排水设施 （2）反滤层
贴 坡 排 水
棱 体 排 水
褥 垫 排 水
管 式 排 水
综 合 式 排 水
减少通过坝体和坝基的渗量；防止波浪淘
2F311012 土石坝与堤防的构造及作用
问题：1、说明本工程施工围堰的建筑物级别？分别指出图4中1、 2、3所代表的材料名称。
【参考答案】：1. 围堰级别5级；1代表大石子，2代表小石子，3 代表粗砂。
2F311012 土石坝与堤防的构造及作用
二、土石坝的构造及作用（小结）
土石坝的构造及作用
1.坝顶构造
一、土石坝的类型 土石坝一般按坝高、施工方法或筑坝材料分类。 1.按坝高分类 土石坝按坝高可分为低坝、中坝和高坝。我国《碾压式土石坝设 计规范》（SL 274—2001）规定： 高度在30m以下的为低坝； 高度在30（含30m）～70m（含70m）的为中坝； 高度超过70m的为高坝。
2F311012 土石坝与堤防的构造及作用
知识补充：反滤层。
2F311012 土石坝与堤防的构造及作用
【例题】： 2018(2)-21.下列关于土石坝坝体排水设施的说法，正确的有 （ ）。 A.贴坡排水顶部应高于坝体浸润线的逸出点 B.贴坡排水可降低浸润线 C.棱体排水不能降低浸润线 D.棱体排水可保护下游坝脚 E.坝体排水构造中反滤层材料粒径沿渗流方向应从小到大排列
知识延伸：黏土和反滤层
2F311012 土石坝与堤防的构造及作用
二、土石坝的构造及作用
2F311012 土石坝与堤防的构造及作用
二、土石坝的构造及作用 主要由坝顶、防渗体、上下游坝坡、坝体排水、地基处理等组成。
2F311012 土石坝与堤防的构造及作用
二、土石坝的构造及作用
1.坝顶构造
2.防渗体
4.施工
5.强标规范
①导流截流
②围堰施工
③土石开挖
④地基处理--灌浆
⑤大坝 施工
⑥机电 金结
土石坝 及堤防施工
混凝土坝
（工程）施工
2F311012 土石坝与堤防的构造及作用
考情分析： 单选题：无； 多选题：2012(2)，2013(2)，2014(2)，2018(2)； 案例题：2014(2)，2017(2)； 19年预测：1-2分(★★)。 一、二建重复率：0%。
2020水利实务精讲课程
二级建造师执业资格考试
主讲老师：
2F311012 土石坝与堤防的构造及作用
水利水电实务课程技术环节知识体系图
1.勘测
2.设计
3.施工前准备
①地质构造 ①功能设计 ②测量放线 ②数据设计
结构 构造
材料
砼
土石坝 坝 （堤防）
水 闸
泵 水电站 站 渠系
建筑 物
黏 土
混凝 土
《水利一章一图系列》
例题：2013(2)-21，2012(2)-21。
1.土坝防渗设施的主要作用有( )。
A.降低浸润线
B.减少通过坝体的渗流量
C.增加上游坝坡的稳定性
D.减少通过坝基的渗流量
E.增大渗透坡降
【参考答案】：ABD
2F311012 土石坝与堤防的构造及作用
二、土石坝的构造及作用 2.防渗体 （1）均质坝。整个坝体就是一个大的防渗 体，它由透水性较小的粘性土筑成。 （2）黏性土心墙和斜墙。黏性土心墙和斜 墙顶部水平厚度一般不小于3m，以便于机械化施 工。防渗体顶与坝顶之间应设有保护层，厚度不 小于该地区的冰冻或干燥深度，同时按结构要求 不宜小于1m。 （3）非土料防渗体。较常用的是沥青混凝 土和钢筋混凝土。
2F311012 土石坝与堤防的构造及作用
课前导入： 改编：2014(2)2.1 背景：无； 问题：1.指出图中①和②所代表的部位名称；A侧为大坝上游还是 下游？
【参考答案】：图中:①为黏土心墙(或防渗体);②为防浪墙;A侧为大坝下游。
2F311012 土石坝与堤防的构造及作用
土石坝图片
2F311012 土石坝与堤防的构造及作用
2F311012 土石坝与堤防的构造及作用
二、土石坝的构造及作用 4.坝体排水 （2）反滤层。为避免因渗透系数和材料级配的突变而引起渗透变 形，在防渗体与坝壳、坝壳与排水体之间都要设置2~3层粒径不同的砂 石料作为反滤层。材料粒径沿渗流方向由小到大排列。（2017(2)案例）
2F311012 土石坝与堤防的构造及作用
2F311012 土石坝与堤防的构造及作用
教材内容：
一、土石坝的类型
二、土石坝的构造及作用
1.坝顶构造
2.防渗体
3.土石坝的护坡与坝坡排水
4.坝体排水
三、堤防的构造与作用
(1)堤顶
(2)堤坡与戗台
(4)防渗与排水设施 (5)防洪墙
(3)护坡与坡面排水
2F311012 土石坝与堤防的构造及作用
分值分布： 一、土石坝的类型 二、土石坝的构造及作用 选择题：2012(2)，2013(2)，2014(2)，2018(2)； 案例题：2014(2)，2017(2)。 三、堤防的构造与作用
一、土石坝的类型 2.按施工方法分类 分为碾压式土石坝、水力冲填坝、定向爆破堆石坝等。其中碾压 式土石坝最常见。又可分为三种：
心墙 （1）均质坝
斜心墙
斜墙
钢筋混凝土
（2）土质防渗体分区坝 沥青混凝土
（3）非土料防渗体坝
2F311012 土石坝与堤防的构造及作用
知识延伸：心墙坝的构造
2F311012 土石坝与堤防的构造及作用
2F311012 土石坝与堤防的构造及作用
【例题】： 1.2014(2)-21.土石坝干砌石护坡的主要作用有()。 A.防止波浪淘刷 B.降低坝体浸润线 C.防止顺坝水流冲刷 D.降低坝体孔隙水压力 E.防止坝坡土冻胀破坏
【参考答案】：ACE
2F311012 土石坝与堤防的构造及作用
二、土石坝的构造及作用 4.坝体排水 作用：降低坝体浸润线及孔隙水压力，防止坝坡土冻胀破 坏。 在排水设施与坝体、土基接合处，都应设置反滤层，其中贴坡排水和 棱体排水最常用。 对比：
防止波浪淘
刷、顺坝水 流冲刷、冰 冻和其他形
降低坝体浸润线及孔隙水压力， 防止坝坡土冻胀破坏。
式的破坏
2F311012 土石坝与堤防的构造及作用
二、土石坝的构造及作用 1.坝顶构造（2014(2)案例）
2F311012 土石坝与堤防的构造及作用
二、土石坝的构造及作用 1.坝顶构造 （1）坝顶宽度。高坝可选用10~15m，中、低坝可选 用5~10m。为了排除雨水，坝顶应做成向一侧或两侧倾 斜的横向坡度，坡度宜采用2%~3%。有防浪墙的坝顶， 则宜采用仅向下游倾斜的横坡。 （2）护面。护面的材料可采用碎石、砌石、沥青或 混凝土，Ⅳ级以下的坝下游也可以采用草皮护面。 （3）防浪墙。坝顶上游侧常设混凝土或浆砌石修建 的不透水的防浪墙，墙基要与防渗体可靠地连接起来， 以防高水位时漏水，防浪墙的高度一般为1.0~ 1.2m （指露出坝顶部分）。
2F311012 土石坝与堤防的构造及作用
二、土石坝的构造及作用 2.防渗体 土坝防渗体主要有心墙、斜墙、 铺盖、截水墙等形式， 作用是：（2012(2)、2013(2)考 点） 减少通过坝体和坝基的渗流量； 降低浸润线，增加下游坝坡的稳 定性； 降低渗透坡降，防止渗透变形。
2F311012 土石坝与堤防的构造及作用
