proe50工程图视图
Pro_ENGINEER5.0中如何创建工程图模板
【文本（Text）】：在空白处输入需要的中、英文字符，如图所示。需要说明的是，使用【打开（Open）】和【保存（Save）】功能可以打开或保存纯文本文件（.txt）到系统中。另外还有一些其他功能，可以自己摸索一下。
4．系统绘图参数
在定制标题栏和名细栏时用到了很多绘图参数，我们在这里给出所有的在工程图中可用的系统参数和
5、定义明细表
在上面标题栏的基础上，创建明细表，先定义重复区域，再并分别定义各单元格的报告参数，如下图：
GB-T 10609.1-2008 技术制图明细表
举例说明操作步骤如下：将图A这个产品的BOM做成如图B所示。
第3步、表格精确定位
选中表格，然后选取表格右下角的捕捉点，此时会出现表移动工具，然后与前面已经做好的Format内边框右下角的交点对齐，完成后表格定位完成。
如果没有可以捕捉的实体可以采用绝对坐标。根据图幅的不同，通过计算可得到表格的精确定位点。
第4步、输入文本
在输入文本同时还可以设置文本的属性。首先用鼠标左键选择要输入文字的单元，然后按住鼠标右键不动等待Pop up菜单（右键菜单）出现。另外一种方法是直接双击要编辑的单元格，即可出现输入文本对话框。
3．绘图格式文件（Format）的调用
这样就完成了一个简单的format文件，我们把它命名为：GB_A4.FRM保存好放在自己的formats文件夹中，并在【config.pro】文件中设定好【pro_format_dir】，比如【d：\Drawing \formats】，这样就可以使用它了。
首先在【config.pro】文件中定义绘图格式文件的存放位置，如设置【pro_format_dir】的指定存放位置为【d：\ Drawing \formats\ 】，然后把定义好的格式文件存放到【d：\Drawing\formats\】目录下，需要时系统会自动检索到此目录。
(整理)Proe50中三视图和轴测图导出方法.

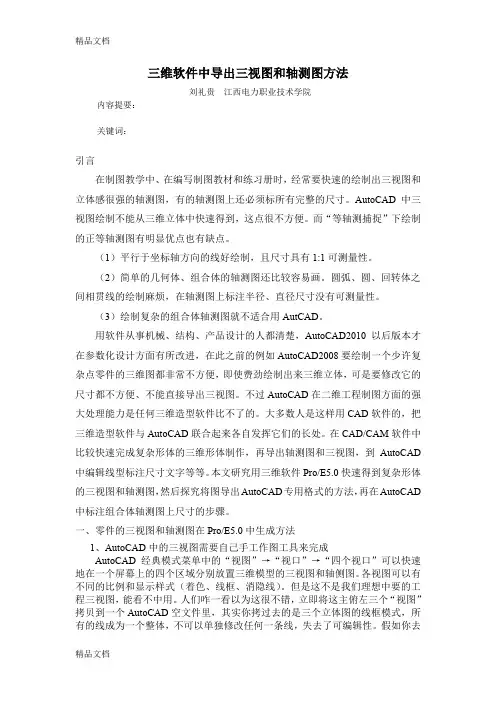

三维软件中导出三视图和轴测图方法刘礼贵江西电力职业技术学院内容提要：关键词：引言在制图教学中、在编写制图教材和练习册时，经常要快速的绘制出三视图和立体感很强的轴测图，有的轴测图上还必须标所有完整的尺寸。
AutoCAD中三视图绘制不能从三维立体中快速得到，这点很不方便。
而“等轴测捕捉”下绘制的正等轴测图有明显优点也有缺点。
（1）平行于坐标轴方向的线好绘制，且尺寸具有1:1可测量性。
（2）简单的几何体、组合体的轴测图还比较容易画。
圆弧、圆、回转体之间相贯线的绘制麻烦，在轴测图上标注半径、直径尺寸没有可测量性。
（3）绘制复杂的组合体轴测图就不适合用AutCAD。
用软件从事机械、结构、产品设计的人都清楚，AutoCAD2010以后版本才在参数化设计方面有所改进，在此之前的例如AutoCAD2008要绘制一个少许复杂点零件的三维图都非常不方便，即使费劲绘制出来三维立体，可是要修改它的尺寸都不方便、不能直接导出三视图。
不过AutoCAD在二维工程制图方面的强大处理能力是任何三维造型软件比不了的。
大多数人是这样用CAD软件的，把三维造型软件与AutoCAD联合起来各自发挥它们的长处。
在CAD/CAM软件中比较快速完成复杂形体的三维形体制作，再导出轴测图和三视图，到AutoCAD 中编辑线型标注尺寸文字等等。
本文研究用三维软件Pro/E5.0快速得到复杂形体的三视图和轴测图，然后探究将图导出AutoCAD专用格式的方法，再在AutoCAD 中标注组合体轴测图上尺寸的步骤。
一、零件的三视图和轴测图在Pro/E5.0中生成方法1、AutoCAD中的三视图需要自己手工作图工具来完成AutoCAD经典模式菜单中的“视图”→“视口”→“四个视口”可以快速地在一个屏幕上的四个区域分别放置三维模型的三视图和轴侧图。
各视图可以有不同的比例和显示样式（着色、线框、消隐线）。
但是这不是我们理想中要的工程三视图，能看不中用。
人们咋一看以为这很不错，立即将这主俯左三个“视图”拷贝到一个AutoCAD空文件里，其实你拷过去的是三个立体图的线框模式，所有的线成为一个整体，不可以单独修改任何一条线，失去了可编辑性。
Proe5.0出工程图详细操作步骤
Proe5.0出工程图详细操作步骤1。

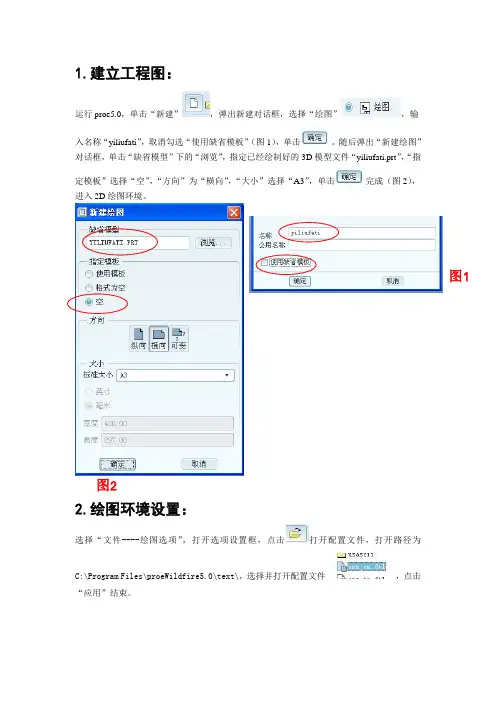

建立工程图:运行proe5。
0，单击“新建"，弹出新建对话框，选择“绘图”，输入名称“yiliufati”，取消勾选“使用缺省模板”(图1）,单击。
随后弹出“新建绘图”对话框，单击“缺省模型”下的“浏览"，指定已经绘制好的3D模型文件“yiliufati。
prt”，“指定模板”选择“空”，“方向”为“横向”，“大小”选择“A3”，单击完成（图2），进入2D绘图环境.2。
绘图环境设置：选择“文件—---绘图选项”，打开选项设置框，点击打开配置文件，打开路径为C:\Program Files\proeWildfire5。
0\text\,选择并打开配置文件，点击“应用”结束. 图1图23.建立视图：（1)创建一般视图：切换到“布局",单击“”，在绘图区某处单击放置一般视图,同时弹出“绘图视图”对话框（图3）。
图3 然后设置部分选项卡（每个选项卡设置完后都先点击“应用”,再设置下一个选项卡)，部分需要设置的选项卡如图4和图5。
点击创建俯视图,在绘图区右侧的绘图树选中俯视图“yiliufati_view_1”，右击打开右键菜单，取消勾选“锁定视图移动"（图6).然后鼠标指向视图，左键拖动至合适位置.图6图4 图5（2)创建投影视图：选中俯视图作父视图，单击，在俯视图上面放置主视图，左键确定（图6）。
双击主视图,弹出“绘图视图”，在“截面”选项卡中选择“2D 剖面”，单击,选择，弹出“菜单管理器"，选择“平面-———单一---—完成”，在弹出的输入框中输入剖面名“A"，单击,在俯视图中选择“TOP ”面作剖面（图7)，单击“应用”结束,创建剖视图A —A.“视图显示”的设置同俯视图（完成后如图8）。
同理，以A-A 剖视图作为父视图创建其他投影视图，由于溢流阀体零件的孔分布不规则，因此选用了4个基本视图和2个剖视图（图9）。
proe5.0工程图创建教程-图文并茂版
气孔等铸造缺陷”，回车键后输入“2.不加工表面涂刷防锈红漆”，回车键后再次输入“3.未
注铸造圆角半径均为 R3”， 单击 确认，再单击 退出。效果图如图 47。
图 47
6.绘制图幅边框：
切换到
，点击
，设置草绘截面（图 48）。点击
绘制边框线，在
图 49
图 50
绘图区单击右键弹出快捷菜单，选择“绝对坐标”（图 49），输入坐标“10”回车再输入“10”
选择倒角图元（图 22），单击“完成”，将出现“获得点”菜单管
理器，选择“选出点”，在需要注释的位置上单击，出现输入框和
“文本符号”窗口，输入注释内容（图 23），单击 确认，再单
击 退出即可。效果图见图 24。
图 21
图 22
图 23 图 24
（2）创建自定义粗糙度符号：
选择“注释-----文本样式-----格式化------符号库”（图 25），弹出“菜单管理器”，选择“定
元，单击“
”
进入“获得点”菜单管理
器，选择“选出点”（图 31）， 在在绘图区空白处单击完 成符号的放置。同时弹出
数值输入框，输入“Ra3.2”，
图 31
图 32
图 33
单击 确认，完成粗糙度符号的标注（图 33）
（4）标注大多数表面相同结构的 粗糙度符号：
切换到
，单击 ，在弹出的菜单管理器中
选择“检索”
下公差 0（图 38），单击
完成操作，完成图如图 39。
图 38
图 39
（6）形位公差标注：
切换到
，点击“几何公差” ，系统弹出“几何公差”对话框，
在左侧的符号栏（图 40）中选择
。在“模型参照”选项卡中设置“参
第1章ProE5.0的工作界面
启动Pro/ENGINEER Wildfire 5.0有下列两种方法。 （1） 双击桌面上Pro/ENGINEER Wildfire 5.0快捷方式图标。 （2） 单击任务栏上的“开始”| “程序”| PTC | Pro ENGINEER | Pro ENGINEER。
话框。 第2步，选择目标路径设置工作目录。 第3步，单击“确定”按钮。
图1-22 “选取工作目录”对话框
1.4.8 关闭窗口
关闭当前模型工作窗口，调用命令的方式如下： 菜单： 执行“文件”|“关闭窗口”命令，或者执行“窗口”|“关闭”命令。 图标： 单击当前模型工作窗口标题栏右端的 图标按钮。
1.5 退出Pro/ENGINEER Wildfire 5.0的方法
1.3 模型的操作
1.3.1 模型的显示
在Pro/ENGINEER中模型的显示方式有四种，可以单击下拉菜单“视图”|“显示 设置”|“模型显示”命令，在“模型显示”对话框中设置 ，也可以单击系统工 具栏中下列图标按钮来控制。 （1） 线框：使隐藏线显示为实线，如图1-6所示。 （2） 隐藏线：使隐藏线以灰色显示，如图1-7所示。 （3） 无隐藏线：不显示隐藏线，如图1-8所示。 （4） 着色：模型着色显示，如图1-9所示。
图1-6 “线框”显示方式
图1-7 “隐藏线”显示方式
图1-8 “无隐藏线”显示方式
图1-9 “着色”显示方式
1.3.2 模型的观察
为了从不同角度观察模型局部细节，需要放大、缩小、平移和Байду номын сангаас转模型。在 Pro/ENGINEER中，可以用三键鼠标来完成下列不同的操作。
（1）旋转：按住鼠标中键+移动鼠标。 （2）平移：按住鼠标中键+Shift键+移动鼠标。 （3）缩放：按住鼠标中键+Ctrl键+垂直移动鼠标。 （4）翻转：按住鼠标中键+Ctrl键+水平移动鼠标。 （5）动态缩放：转动中键滚轮。 另外，系统工具栏中还有以下与模型观察相关的图标按钮，其操作方法非常类似
Pro ENGINEER5.0工程图2012
PROE5.0Pro/ENGINEER 工程图制作格特拉克（江西）传动系统有限公司梅自元目录1工程图基础知识2创建绘图视图3将尺寸添加至绘图4在绘图中创建注解5创建绘图的公差信息6添加绘制几何和符号7在绘图中创建和使用表8在绘图中使用报告信息9在绘图中添加和配置BOM球标1 工程图基础知识制作工程图时，可以直接调用Pro/ENGINEER系统提供了多种格式的标题栏和图框。
在工程图模块中，可以为零件或装配体模型建立多视图的工程图，如剖视图、局部视图以及辅助视图等，并且可以自动显示零件模型所包含的尺寸参数。
1.1 工程图的设置11方法一：1.创建或打开绘图后，选择菜单命令文件，单击绘图选项1创建或打开绘图后选择菜单命令“文件”单击“绘图选项”，打开“选项”对话框，2．选中projection_type选项，在“值”的下拉列表框中选选中projection type选项在“值”的下拉列表框中选择first_angle，代表第一角投影。
使用“添加／更改”按钮更改选项，钮更改选项3．单击按钮对配置文件进行保存。
111.1 工程图的设置方法二：1．使用Windows的记事本程序打开安装路径＼text目录下的cns_cn．dtl文件。
2．查找到”projection_type”选项，将third_angle改为first_angle。
3．保存退出。
12 config1.2 config．pro文件中的常见配置内容config．pro文件可以保存到两处，即Pro/ENGINEER Wildfire 5．0安装路径（载入点）的＼text目录或Pro/ENGINEER Wildfire 5．0的默认工作目录中。
还可以将config．pro文件的扩展名．pro更名为．sup，config．sup文件用于创建特定项目的定制配置文件，此举强制Pro／E使用此项设置数据，即使再读取config．pro的文件中有重复的参数也无法改写。
Proe5.0出工程图详细操作步骤
Proe5.0出工程图详细操作步骤1.建立工程图：运行 proe5.0，单击“新建”，弹出新建对话框，选择“绘图”，输入名称“ yiliufati ”，取消勾选“使用缺省模板”（图1），单击对话框，单击“缺省模型” 下的“浏览”，指定已经绘制好的3D。
随后弹出“新建绘图”模型文件“ yiliufati.prt ”，“指定模板”选择“空” ，“方向”为“横向” ，“大小”选择“进入 2D 绘图环境。
A3 ”，单击完成（图2），图 1图 22.绘图环境设置：选择“文件 ---- 绘图选项” ，打开选项设置框，点击打开配置文件，打开路径为C:\Program ，选择并打开配置文件，点击“应用”结束。
3.建立视图：（1）创建一般视图：切换到“布局”，单击“”，在绘图区某处单击放置一般视图，同时弹出“绘图视图”对话框（图3）。
图 3 然后设置部分选项卡（每个选项卡设置完后都先点击“应用”，再设置下一个选项卡），部分需要设置的选项卡如图 4 和图 5。
点击创建俯视图，在绘图区右侧的绘图树选中俯视图“ yiliufati_view_1 ”，右击打开右键菜单，取消勾选“锁定视图移动”（图 6）。
然后鼠标指向视图，左键拖动至合适位置。
图 6图 4 图 5（2）创建投影视图：图 6选中俯视图作父视图，单击，在俯视图上面放置主视图，左键确定（图6）。
双击主视图，弹出“绘图视图”，在“截面”选项卡中选择“2D 剖面”，单击，选择，弹出“菜单管理器”，选择“平面 ---- 单一 ---- 完成”，在弹出的输入框中输入剖面名“ A ”，单击，在俯视图中选择“ TOP”面作剖面（图 7），单击“应用” 结束，创建剖视图 A-A 。
“视图显示”的设置同俯视图（完成后如图 8）。
图 7图 8同理，以 A-A 剖视图作为父视图创建其他投影视图，由于溢流阀体零件的孔分布不规则，因此选用了 4 个基本视图和 2 个剖视图（图9）。
图9（3）创建剖面符号：切换到，选择A-A 剖视图，右击打开右键菜单，选择，单击俯视图作为剖面放置的视图，同理为剖视图C-C 添加剖面符号（图10）。
Proe5.0出工程图详细操作步骤
Proe5.0出工程图详细操作步骤1.建立工程图：运行proe5.0，单击“新建”，弹出新建对话框，选择“绘图”，输入名称“yiliufati”，取消勾选“使用缺省模板”（图1），单击。
随后弹出“新建绘图”对话框，单击“缺省模型”下的“浏览”，指定已经绘制好的3D模型文件“yiliufati.prt”，“指定模板”选择“空”，“方向”为“横向”，“大小”选择“A3”，单击完成（图2），进入2D绘图环境。
2.绘图环境设置：选择“文件----绘图选项”，打开选项设置框，点击打开配置文件，打开路径为C:\Program Files\proeWildfire5.0\text\，选择并打开配置文件，点击“应用”结束。
图1图23.建立视图：（1）创建一般视图：切换到“布局”，单击“”，在绘图区某处单击放置一般视图，同时弹出“绘图视图”对话框（图3）。
图3 然后设置部分选项卡（每个选项卡设置完后都先点击“应用”，再设置下一个选项卡），部分需要设置的选项卡如图4和图5。
点击创建俯视图，在绘图区右侧的绘图树选中俯视图“yiliufati_view_1”，右击打开右键菜单，取消勾选“锁定视图移动”（图6）。
然后鼠标指向视图，左键拖动至合适位置。
图6图4 图5选中俯视图作父视图，单击，在俯视图上面放置主视图，左键确定（图6）。
双击主视图，弹出“绘图视图”，在“截面”选项卡中选择“2D 剖面”，单击，选择，弹出“菜单管理器”，选择“平面----单一----完成”，在弹出的输入框中输入剖面名“A ”，单击，在俯视图中选择“TOP ”面作剖面（图7），单击“应用”结束，创建剖视图A-A 。
“视图显示”的设置同俯视图（完成后如图8）。
同理，以A-A 剖视图作为父视图创建其他投影视图，由于溢流阀体零件的孔分布不规则，因此选用了4个基本视图和2个剖视图（图9）。
图 6图7图8图9切换到，选择A-A 剖视图，右击打开右键菜单，选择，单击俯视图作为剖面放置的视图，同理为剖视图C-C添加剖面符号（图10）。
Proe5.0出工程图详细操作步骤
Proe5.0出工程图详细操作步骤1.建立工程图：运行proe5.0，单击“新建”，弹出新建对话框，选择“绘图”，输入名称“yiliufati”，取消勾选“使用缺省模板”（图1），单击。
随后弹出“新建绘图”对话框，单击“缺省模型”下的“浏览”，指定已经绘制好的3D模型文件“yiliufati.prt”，“指定模板”选择“空”，“方向”为“横向”，“大小”选择“A3”，单击完成（图2），进入2D绘图环境。
2.绘图环境设置：选择“文件----绘图选项”，打开选项设置框，点击打开配置文件，打开路径为C:\Program Files\proeWildfire5.0\text\，选择并打开配置文件，点击“应用”结束。
图1图23.建立视图：（1）创建一般视图：切换到“布局”，单击“”，在绘图区某处单击放置一般视图，同时弹出“绘图视图”对话框（图3）。
图3 然后设置部分选项卡（每个选项卡设置完后都先点击“应用”，再设置下一个选项卡），部分需要设置的选项卡如图4和图5。
点击创建俯视图，在绘图区右侧的绘图树选中俯视图“yiliufati_view_1”，右击打开右键菜单，取消勾选“锁定视图移动”（图6）。
然后鼠标指向视图，左键拖动至合适位置。
图6图4 图5选中俯视图作父视图，单击，在俯视图上面放置主视图，左键确定（图6）。
双击主视图，弹出“绘图视图”，在“截面”选项卡中选择“2D 剖面”，单击，选择，弹出“菜单管理器”，选择“平面----单一----完成”，在弹出的输入框中输入剖面名“A ”，单击，在俯视图中选择“TOP ”面作剖面（图7），单击“应用”结束，创建剖视图A-A 。
“视图显示”的设置同俯视图（完成后如图8）。
同理，以A-A 剖视图作为父视图创建其他投影视图，由于溢流阀体零件的孔分布不规则，因此选用了4个基本视图和2个剖视图（图9）。
图 6图7图8图9切换到，选择A-A 剖视图，右击打开右键菜单，选择，单击俯视图作为剖面放置的视图，同理为剖视图C-C添加剖面符号（图10）。
(整理)Proe50中三视图和轴测图导出方法.
三维软件中导出三视图和轴测图方法刘礼贵江西电力职业技术学院内容提要：关键词：引言在制图教学中、在编写制图教材和练习册时，经常要快速的绘制出三视图和立体感很强的轴测图，有的轴测图上还必须标所有完整的尺寸。
AutoCAD中三视图绘制不能从三维立体中快速得到，这点很不方便。
而“等轴测捕捉”下绘制的正等轴测图有明显优点也有缺点。
（1）平行于坐标轴方向的线好绘制，且尺寸具有1:1可测量性。
（2）简单的几何体、组合体的轴测图还比较容易画。
圆弧、圆、回转体之间相贯线的绘制麻烦，在轴测图上标注半径、直径尺寸没有可测量性。
（3）绘制复杂的组合体轴测图就不适合用AutCAD。
用软件从事机械、结构、产品设计的人都清楚，AutoCAD2010以后版本才在参数化设计方面有所改进，在此之前的例如AutoCAD2008要绘制一个少许复杂点零件的三维图都非常不方便，即使费劲绘制出来三维立体，可是要修改它的尺寸都不方便、不能直接导出三视图。
不过AutoCAD在二维工程制图方面的强大处理能力是任何三维造型软件比不了的。
大多数人是这样用CAD软件的，把三维造型软件与AutoCAD联合起来各自发挥它们的长处。
在CAD/CAM软件中比较快速完成复杂形体的三维形体制作，再导出轴测图和三视图，到AutoCAD 中编辑线型标注尺寸文字等等。
本文研究用三维软件Pro/E5.0快速得到复杂形体的三视图和轴测图，然后探究将图导出AutoCAD专用格式的方法，再在AutoCAD 中标注组合体轴测图上尺寸的步骤。
一、零件的三视图和轴测图在Pro/E5.0中生成方法1、AutoCAD中的三视图需要自己手工作图工具来完成AutoCAD经典模式菜单中的“视图”→“视口”→“四个视口”可以快速地在一个屏幕上的四个区域分别放置三维模型的三视图和轴侧图。
各视图可以有不同的比例和显示样式（着色、线框、消隐线）。
但是这不是我们理想中要的工程三视图，能看不中用。
人们咋一看以为这很不错，立即将这主俯左三个“视图”拷贝到一个AutoCAD空文件里，其实你拷过去的是三个立体图的线框模式，所有的线成为一个整体，不可以单独修改任何一条线，失去了可编辑性。
pro engineer wildfire 50 工程图配置文件dtl超详解
Pro/E工程图配置文件.dtl超详解Pro/E是可以根据不同文件指定不同的配置文件以及工程图格式。
通过配置文件选项的设置来定制适合自己的工程图环境，如：工程图的视角、尺寸单位、注释的文本高度、文本方向、几何公差的标准、字体属性、制图标准、和箭头的长度等。
虽然系统规定这些内容的默认选项，但我们仍然可以利用配置文件自己进行定义，并保存在盘中，备其他文件使用。
配置文件默认的文件后缀为：【*.dtl】。
我们可以在config.pro中来指定drawing配置文件的路径以及名称。
如果我们没有指定配置文件，系统会利用默认的配置文件。
可以根据不同的使用标准（DIN,ISO,andJIS）指定简单的配置文件，文件的位置为：Pro/E安装目录/text/下的三个文件：iso.dtlISO（国际标准组织）、jis.dtlJIS（日本标准协会）、din.dtlDIN（德国标准协会）、cns_cn.dtl（中国大陆标准的配置文件）、cns_tw.dtl（中国台湾标准的配置文件）可以使用上面的文件来作为工程图的配置文件。
我们一般选择iso.dtl。
注意：工程图的格式文件有它自己的配置文件，格式为【*.frm】，这个文件和图纸的配置文件是独立的。
但有一定的限制。
一、建立配置文件1、【文件】→【属性】，【文件属性】菜单出现在菜单管理器中。
2、单击【绘图选项】，选项对话框打开。
进入配置对话框后，你会发现和config.pro的配置环境是类似的，操作方法也一样。
3、根据需要编辑绘图设置文件选项。
如果已经有工程图设置文件，单击并浏览到相应的【*.DTL】文件，在此基础上进行修改。
如果对配置有一定的了解，也可以使用写字板手动修改：4、进行编辑后，单击【应用】。
系统用新的设置文件选项值更新绘图。
如果新设置选项未在绘图中立即更新，使用快捷键ctrl+r更新当前页面。
5、要保存更改，单击并键入文件名【gb.dtl】，比如保存到所有配置的路径D:/config。
proe5.0工程图全剖视图的操作方法
下面我就以连杆零件的例子给大家分享下proe全剖视图的操作方法，全剖视图是指用剖切面完全地剖开零件所得到的视图，适用于外形较简单，内部复杂，而图形又对称的情况下。
操作方法：
1、新建绘图，取名为liangan，进入绘图区，将基本视图弄好，如图
2、将基准平面开关打开，双击俯视图，弹出绘图视图对话框，选择【截面】-【2D剖图】-点击“+”
3、弹出【菜单管理器】，选取【平面】-【单一】-【完成】
4、给截面取名“A”，如图
5、选取剖切基准面，如图
6、选择【完全】即是全剖视图，如图
7、再单击【箭头显示】，选择主视图
8、点击【确定】，最终全剖视图就显示出来，如图
在proe工程图中，有些时候会遇到一些尺寸是无法标注及表达出来，这时候采用下局部向视图就能解决，看下图
很显然，为表达清楚，proe出图时，需要进行剖视图和向视图，今天就给大家分享下局部向视图的操作方法：
1、以斜面为参考，建立一个基准面DTM1，如图：
2、进入工程图，需要的三视图弄好，如图：
从上图中，我们可以看到具体还未表达清楚，这时候就可以用到向视图。
3、打开基准面，单击【辅助视图】
4、然后选取DTM1基准面，选取合适的位置放置，拉动出现的黄色框，代表位置的预览。
5、放置好后，如图：
6、双击向视图，弹出【绘图视图】对话框，修改视图名和投影箭头方式，如图
无：表示不需要箭头；单一：表示单箭头；双：表示双箭头。
7、单击应用，后再确定。
再进行标注，最终完成的效果，如下图。
Proe5.0出工程图详细操作步骤
出工程图详细操作步骤1.建立工程图：运行，单击“新建”，弹出新建对话框，选择“绘图”，输入名称“yiliufati”，取消勾选“使用缺省模板”（图1），单击。
随后弹出“新建绘图”对话框，单击“缺省模型”下的“浏览”，指定已经绘制好的3D模型文件“”，“指定模板”选择“空”，“方向”为“横向”，“大小”选择“A3”，单击完成（图2），进入2D绘图环境。
2.绘图环境设置：选择“文件----绘图选项”，打开选项设置框，点击打开配置文件，打开路径为C:\Program Files\\text\，选择并打开配置文件，点击“应用”结束。
图1图23.建立视图：（1）创建一般视图：切换到“布局”，单击“”，在绘图区某处单击放置一般视图，同时弹出“绘图视图”对话框（图3）。
图3然后设置部分选项卡（每个选项卡设置完后都先点击“应用”，再设置下一个选项卡），部分需要设置的选项卡如图4和图5。
点击创建俯视图，在绘图区右侧的绘图树选中俯视图“yiliufati_view_1”，右击打开右键菜单，取消勾选“锁定视图移动”（图6）。
然后鼠标指向视图，左键拖动至合适位置。
图6图4图5选中俯视图作父视图，单击，在俯视图上面放置主视图，左键确定（图6）。
双击主视图，弹出“绘图视图”，在“截面”选项卡中选择“2D 剖面”，单击，选择，弹出“菜单管理器”，选择“平面----单一----完成”，在弹出的输入框中输入剖面名“A ”，单击，在俯视图中选择“TOP ”面作剖面（图7），单击“应用”结束，创建剖视图A-A 。
“视图显示”的设置同俯视图（完成后如图8）。
同理，以A-A 剖视图作为父视图创建其他投影视图，由于溢流阀体零件的孔分布不规则，因此选用了4个基本视图和2个剖视图（图9）。
图6图7图8图9切换到，选择A-A 剖视图，右击打开右键菜单，选择，单击俯视图作为剖面放置的视图，同理为剖视图C-C添加剖面符号（图10）。
图103.添加标注：（1）自动标注尺寸：切换到，单击，弹出“显示模型注释”对话框，选择需要显示尺寸标注的特征（图11），在对话框中选择需要显示的尺寸（图12）和基准轴（图13）。
PROE5.0之工程图
Pro/E野火5.0之工程视图工程视图基本步骤新建→绘图→名称→取消√→确定→浏览所需三维零件并双击→指定范本（使用模板：能够自动生成各视图及格式；格式为空：选取有预设表格的空图幅；空：重新设定一张空白图纸，且要设定图纸方向及大小。
）→确定→右键，插入普通视图（立体3D），点选放置中心并设定视图方向→应用（方向不理想还可重新设定，如果“确定”就不可重设）→关闭→右键，插入普通视图→点选放置中心并设定主视图方向→应用→关闭→指针移近主视图至出现绿色方框击左键变红色，右键，插入投影视图…（可完成顶底左右视图，但后视必须参照右视图）﹡删除视图：选中视图（可Ctrl或框选）→右键，删除。
移动视图：选中视图→右键，解禁“锁定视图移动”→左键拖动视图→右键，锁定视图移动。
对齐视图：双击欲对齐的视图→对齐→勾选“将此视图与其它视图对齐”（反之，已对齐的视图取消此勾选，将不受对齐约束）→确定互肋视图用已存在视图的“一个边的法向”或“一个基准面的法向”作投影所得视图。
插入→绘图视图→辅助→选一个边或一个基准面并左键点选视图位置。
细节视图插入→绘图视图→详细→放大区域的中心→样条圈选范围（大至）→视图放置中心→移动注释文字（点选文字按左键拖动）→修改比例值（左键选注释文字后双击比例数字并输入如1、2、3、4等。
记住这些数字仅代表视觉的放大倍数，并不代表任何真实的比例。
破断视图适用于特长型件的中部中断。
点选一个已有视图→右键→属性→可视区域→破断视图→“＋”→分别点选视图上的侧影投影轮廓线定义第一条和第二条水平或竖直的破断线→破断线样式设为“视图轮廓上的S曲线”→应用，关闭。
全剖视图零件图中建立“剖截面”比工程图中更直观：启动视图管理器→X截面→新建→输入截面名，ENT→平面，单一，完成→选一个基准面→关闭并点选保存工程图中建立“剖视图”：先以基本视图为父视图建立一个投影视图→再选中该视图→属性→剖面→2D截面→“＋”→选所需剖截面并“应用”，“关闭”→移近剖视图至出现绿色方框击左键变红色，右键，添加箭头→点选欲在其上添加箭头的视图→还可箭头及文字移位元、设置剖面线间距（角度、线型）等。
ProENGINEERWildfire50应用技术高端培训工程图设计
•1.2 创建工程视图
•
•1.2.2 创建具有剖面的视图
• 当零件的内部结构比较复杂时，在视图中就会产生较多的虚线，这样既不 利于标注尺寸，也不利于识图。为了清晰地表达零件的内部结构，常采用剖视的 画法。剖视图按照剖切范围的大小，可分为以下几种：
•全剖视图：用剖切平面完全地剖开零件所得到的剖视图。
ProENGINEERWildfire 50应用技术高端培训工
程图设计
PPT文档演模板
2020/11/3
ProENGINEERWildfire50应用技术 高端培训工程图设计
第二天 工程图制作
• 在产品的设计事实务流程中，为了方便设计的细节讨论和后续的制造施工， •就需要更清楚的方式来表达产品模型各个视图的形状或其内部构造，这时就需 要 •生成平面的工程图。符合惯用制图标准的各种视图包括：投影视图、辅助视图、 •一般视图、详图、剖面图等。
•以与其他的视图类型组合，以生成所需的投影全视图、旋转全视图等。与此选 顶
•组合生成的视图不需要增加特别的步骤（但生成半视图需增加选取基准面的步
PPT文档演模板
•骤，生成局部视图需增加画出出边界范围的步骤）。
ProENGINEERWildfire50应用技术 高端培训工程图设计
•1.2 创建工程视图
PPT文档演模板
ProENGINEERWildfire50应用技术 高端培训工程图设计
•1.1 定制绘图环境
•定制绘图环境主要包含以下几项 (EX-2) ：
•
•1）、绘图设置文件选项dtl文件 • 配置文件选项控制零件和组件的设计环境，而绘图设置文件选项会向细节 •设计环境添加附加控制。绘图设置文件选项确定诸如尺寸和注释文本高度、文 本 •方向、几何公差标准、字体属性、绘制标准、箭头长度等特性。 •绘图设置文件选项提供了缺省值，但是我们可定制并保存各种版本以在其它绘 图 •中使用。在配置选项 drawing_setup_file 中我们可以为 Pro/ENGINEER 定义设 •置文件的位置。
proe5.0工程图教程-詹友刚(光盘内目录索引)
1 ch03 ch03.02 ch03.03 ch03.04 ch03.05 ch03.06 video 3.2.1 视图的定向 3.2.2 2．创建一个“平面”剖截面 3.2.2 3．创建一个“偏移”剖截面 3.2.2 4．创建装配的剖截面 3.3 新建工程图 3.4 创建基本工程图视图 3.5 移动视图与锁定视图 3.6.1 拭除视图 3.6.2 恢复视图 3.6.3 删除视图 3.7.1 视图显示 3.7.2 1．边显示 a．拭除直线 3.7.2 1．边显示 b．线框 3.7.2 1．边显示 c．隐藏方式 3.7.2 1．边显示 d．隐藏线 3.7.2 2．相切边显示控制 3.7.3 显示模型栅格 3.8.1 破断视图 3.8.2 全剖视图 3.8.3 1．创建半视图 3.8.3 2．创建半剖视图 3.8.4 1．创建局部视图 3.8.4 2．创建局部剖视图 3.8.4 3．在同一个视图上产生多个局部剖截面 3.8.5 辅助视图 3.8.6 放大视图 3.8.7 1．旋转视图 3.8.7 2．旋转剖视图 3.8.8 阶梯剖视图 3.8.9 移出剖面 3.8.10 多模型视图 3.8.11 相关视图 3.8.12 对齐视图 3.8.13 复制并对齐视图 3.9.1 创建主要视图 work
ch06.06
ch06.06 5 ch07 ch07.01 ch07.02 6 ch08 ch08.01 ch08.02 ch08.03
ch08.04
ch08.05
ch08.06 ch08.07 7 ch09 ch09.01
ch09.02 8 9 ch10 ch11 ch10.02
10
ch12
6.6.2 使用草绘创建格式 6.6.4 格式文件的调用 7.1.1 创建零件的族 7.1.2 在工程图中创建族表 7.1.3 创建零件范例的工程图 7.2 孔表 8.1.1 创建实体零件的模板 8.1.2 创建装配体模板 8.2.1 在模板中创建实体零件 8.2.2 在模板中创建装配体 8.3.1 调用标题栏 8.3.2 定义明细表 8.4.1 重复区域属性 8.4.2 在BOM表中使用破折号 8.4.3 为BOM表添加注释 8.4.4 固定索引 8.4.5 在BOM表中使用自定义参数和关系式 8.4.6 累加 1．合并BOM球标 ch08.05.03 2．拆分BOM球标 8.5.1 创建BOM球标 8.5.2 修改BOM球标类型 8.5.4 修改BOM球标样式 8.6.1 分页操作 8.6.2 增加段 8.7 材料清单制作范例 9.1.1 新建绘图模板 9.1.3 载入页面设置文件 9.1.4 定义自动创建视图 9.1.5 设置配置文件选项（变量） 9.1.7 使用模板快速生成工程图 9.2.3 定制符号 10.2.1 创建方法一 10.2.2 创建方法二 11.1 范例1──简单零件的工程图 11.2 范例2──复杂零件的工程图 11.3 范例3──装配体的工程图 方法二 ch12.01.02
Proe5.0 工程图教程之--标注样式的设置
Proe5.0 工程图教程之--标注样式的设置前面我出了几节工程图的教程，我的标注样式都是设置好的，如果朋友们是第一次用proe 做工程图，会发现，标注出来的尺寸比较难看，包括字体，箭头的样式，都很古怪，如下图：那么我们在正式做工程图之前，需要对proe的标注样式进行设置，并保存，这是一个一劳永逸的操作，只要设置一次，并保存好文件，后续就可以一直用下去。
如何设置呢，请请往下看: 下面开始教程，阅读说明：图片在上，注释文字在下方，该教程又本人（幽助）原创，首发沐风论坛，转载请保持其完整性，并注明出处，谢谢！在工程图界面，点击【文件】-【绘图选项】。
弹出的窗口就的标注样式设定的所有选项，我们可以看【说明】这里一栏，都是中文的，可以根据自己的需求和喜好来调整。
比如，我先将绘图的单位从英寸，修改为mm.【值】这里，调整为mm, 再点击【添加更改】，再点【应用】再比如，我们将工程图的投影法，修改成【第三角投影】可能有些默认就是第三角投影。
根据自己的需求调整，有些有第一角投影法。
再比如，我将字体的高度，调整为 2再比如，我将横截面的箭头长度设为2我将横截面的箭头宽度设计为 1我将尺寸界线在尺寸引导箭头上的偏移量设为0.5我将引导线箭头长度设为2我将引导线箭头宽度设为1将引导线拐肘长度设为0.5将字体设定为【仿宋】，值这里输入【simfang】当所有需要设置的选项设定好之后，点击保存。
保存的位置，可以任意，文件路径最好没有中文名，可以给此文件取个名字，也可以用默认的。
回到零件建模的界面。
点击【工具】-【选项】点击【浏览】，查找到刚刚我们保存的标注样式设定的文件。
找到对应的路径，选择正确的文件。
选择完成之后，点击【添加更改】并确定。
然后保存配置文件，到安装目录的text 文件夹下面，config.pro 文件里面。
关闭proe，重新启动软件。
. 新建一个零件。
创建一个拉伸特征，尺寸如上图。
再新建一个绘图，就是工程图啦。
proe50工程图创建钣金工程图
本章提要proe50工程图创建钣金工程图第10章创建钣金的工程图钣金件通常是指具有均一厚度的金属薄板零件，其特点是质量轻，结构强度好，可做成各类复杂的形状等，因而在机电设备、电子产品甚至航空航天领域中得到广泛的应用。
由于钣金件具有与其他零件不一致的特点，因此创建钣金件工程图也具有特殊的方法。
本章将针对钣金件工程图创建的两种常用方法进行全面讲解。
10.1 钣金工程图概述钣金件工程图的创建方法与通常零件基本相同，所不一致的是钣金件的工程图需要创建展开视图。
钣金件工程图的创建方法有两种，简要介绍如下。
方法一Step1. 打开钣金件三维模型。
Step2. 使用命令将三维钣金展平。
Step3. 使用命令，在族表中创建一个不含展平特征的三维模型实例。
Step4. 创建钣金件工程图。
（1）新建工程图。
（2）创建展开视图。
（3）选择命令，在工程图中添加三维模型（即族表中的不含展平特征的三维模型实例）。
（4）创建三维钣金件的视图。
①创建主视图。
②创建右视图（或者左视图、俯视图）。
③创建立体图。
（5）标注所有视图的尺寸，书写技术要求等。
方法二Step1. 打开钣金件三维模型。
Step2. 使用命令设置三维钣金的“平整状态”，使系统自动在族表中创建一个含有展平特征的三维模型实例。
Step3. 与方法一中的Step4相似。
10.2 钣金工程图创建范例图10.2.1所示的是一个钣金件的工程图，下面介绍其两种创建方法。
图10.2.1创建钣金工程图10.2.1 创建方法一Stage1．设置工作目录与打开文件将工作目录设置至D:\proewf4.7\work\ch10\ch10.02\way1，然后打开钣金文件sm.prt。
Stage2．展平钣金件用展平命令将三维钣金件展平为二维的平板，如图10.2.2所示。
Step1. 选择下拉菜单命令。
Step2. 在弹出的菜单中，选择命令，如今系统弹出“规则类型”信息对话框。
固定面a）展开前b）展开后图10.2.2创建钣金展开Step3. 选取固定面。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
本章提要第3章工程图视图工程图视图是工程图最重要的组成部分，在Pro/ENGINEER中创建一份完整的工程图也是首先从创建视图开始的。
本章将着重介绍有关工程图视图的知识。
主要内容包括：●工程图视图的概述与预备知识。
●工程图视图的创建（包括基本视图、高级视图与装配体的视图）。
●视图的显示模式与属性编辑。
●工程图视图范例。
3.1 工程图视图概述工程图中最主要的组成部分就是视图，工程图用视图来表达零组件的形状与结构，复杂零件又需要由多个视图来共同表达才能使人看得清楚、明白。
在机械制图里，视图被细分为许多种类，有主视图、投影视图（左、右、俯、仰视图）和轴测图；有剖视图、破断视图和分解视图；有全视图、半视图、局部视图和辅助视图；有旋转视图、移出剖面和多模型视图等。
各类视图的组合又可以得到许多的视图类型。
显然Pro/ENGINEER的工程图模块不会为了创建各种视图而单独提供一个命令工具，因为这样显得繁琐且没有必要。
Pro/ENGINEER解决创建诸多类型视图的办法便是提供了修改视图属性的功能，利用“绘图视图”对话框，用户可以修改视图的类型、可见区域、视图比例、剖面、视图状态、视图显示方式以及视图的对齐方式等属性。
这样一来用户只需插入普通视图，并创建其投影视图、详细（局部）视图及辅助视图，然后修改相应的属性选项，便可获得所需的视图类型了。
一个“绘图视图”对话框几乎包括了创建工程图视图的所有内容，使得创建不同视图的步骤与方法统一起来，只要读者掌握了创建一两种视图的操作方法，举一反三，便可以学会其他类型的视图的创建方法。
所以我们有必要先来了解“绘图视图”对话框，这是有助于快速学会利用Pro/ENGINEER软件进行绘制工程图并且提高工作效率最有效的方法之一。
在Pro/ENGINEER Wildfire 4.0软件系统的工程图环境下，选择下拉菜单中的子命令，如图3.1.1所示，并进行相应的操作，则系统弹出“绘图视图”对话框，下面将对“绘图视图”对话框中的各项功能进行详细的说明。
3.1.1 视图类型在Pro/ENGINEER Wildfire 4.0软件的“绘图视图”对话框中，将视图类型分为六种，这六种视图是生成其他类型视图的基础，下面将概括介绍这六种视图类型，具体的操作和使用方法将在后面的章节中详细介绍。
图3.1.1“插入”下拉菜单1．一般视图在工程图中放置的第一个视图称为一般视图，如图3.1.2所示；一般视图常被用作主视图，根据一般视图可以创建辅助视图、轴测视图、左视图和俯视图等视图。
选择下拉菜单命令，并在绘图区中单击以选取一点作为放置点，则系统弹出图3.1.3所示一般视图的“绘图视图”对话框。
图3.1.3所示一般视图的“绘图视图”对话框中各选项功能的说明如下。
●文本框：输入一般视图的名称。
●下拉列表：设置视图的类型。
●区域：用于定义视图的方向。
☑单选项：视图的方向由模型中已存在的视图来决定。
☑单选项：视图的方向由几何参照来决定。
☑单选项：视图的方向由旋转角度和旋转参照来决定。
2．投影视图在工程图中，从已存在视图的水平或垂直方向投影生成的视图称为投影视图，如图 3.1.4所示；投影视图与其父视图的比例相同且保持对齐，其父视图可以是一般视图，也可以是其他投影视图；投影视图不能被用作轴测视图。
选择下拉菜单命令，可以绘制投影视图（绘制投影视图必须具备父视图），系统打开投影视图的“绘图视图”对话框，如图3.1.5所示。
一般视图图3.1.5所示投影视图的“绘图视图”对话框中各选项功能的说明如下：● 文本框：输入投影视图的名称。
●区域：用于设置选取父视图及切换是否需要投影箭头。
3．辅助视图当一般的正交视图难以将零件表达清楚时，就需要使用辅助视图，辅助视图是沿所选视图的一个斜面或基准平面的法线方向生成的视图，如图3.1.6所示；辅助视图与其父视图的比例相同且保持对齐。
选择下拉菜单命令，系统打开辅助视图环境的“绘图视图”对话框，如图3.1.7所示，可以绘制辅助视图。
图3.1.7所示辅助视图的“绘图视图”对话框中各选项功能的说明如下：● 文本框：输入辅助视图的名称。
●区域：用于设置选取父视图的属性，是否需要添加投影箭头。
4．详细视图选取已存在视图的局部位置并放大生成的视图称为详细视图，也称局部放大视图，如图 3.1.8所示；通过修改父视图可改变详细视图中边和线的显示特征，详细视图可独立于父视图移动。
选择下拉菜单命令，系统打开详细视图环境的“绘图视图”对话框，如图3.1.9所示，可以绘制详细视图。
详细视图图3.1.8 详细视图图3.1.9所示的详细视图“绘图视图”对话框中各选项功能的说明如下：●文本框：输入详细视图的名称。
●区域：用于设置父视图上的参照点、样条边界和边界类型、以及是否显示边界的属性。
5．旋转视图旋转视图是将已存在视图绕切割平面旋转90°，并沿切割平面的长度方向偏距生成的截面视图，旋转视图只显示模型的被切割面，如图3.1.10所示。
选择下拉菜单命令，系统打开旋转视图的“绘图视图”对话框，如图3.1.11所示，可以绘制旋转视图。
图3.1.2 一般图3.1.11所示旋转视图的“绘图视图”对话框中各选项的功能说明如下：●文本框：输入旋转视图的名称。
●区域：用于设置旋转视图的截面和对齐参照属性。
6．复制并对齐视图选择下拉菜单命令，系统打开复制并对齐视图的“绘图视图”对话框，如图3.1.12所示，可以绘制复制并对齐视图。
图3.1.12复制与对齐视图的“绘图视图”对话框3.1.2 可见区域在图 3.1.13所示的“绘图视图”对话框的区域中选取选项，可以设置“可见区域”的属性。
图3.1.13所示对话框中部分选项的功能说明如下：●区域：定义视图的可见类型，它们包括：全视图、半视图、局部视图和破断视图。
●区域：对模型进行修剪时使用与屏幕平行的参照平面，并将截面图形显示出来。
3.1.3 比例在图3.1.14所示的“绘图视图”对话框的区域中选取选项，可以设置“比例”的属性。
图3.1.14所示对话框中部分选项的功能说明如下：●单选项：将视图的比例值设置为页面的默认比例，此默认比例为1:2。
●单选项：用户自定义比例值。
●单选项：创建透视图。
3.1.4 截面在图3.1.15所示的“绘图视图”对话框的区域中选取选项，通过设置区域的各选项，可创建全剖视图、半剖视图、局部剖视图、旋转剖视图和阶梯剖视图。
图3.1.14“比例”选项a）视图可见性为“全视图”b）视图可见性为“局部视图”图3.1.13“可见区域”选项图3.1.15 “剖面”选项图3.1.15所示对话框中部分选项的功能说明如下。
●单选项：对2D截面进行详细的设置。
●单选项：对3D截面进行详细的设置。
●单选项：对单个零件曲面进行设置。
3.1.5 视图状态在图3.1.16所示的“绘图视图”对话框的区域中选取选项，可以设置“视图状态”的属性。
图3.1.16所示对话框中各选项的功能说明如下。
●区域：在定义装配视图时，所使用的分解状态。
☑复选框：当选中此复选框时，将按照下拉列表中的分解方式进行视图的显示。
☑按钮：定义装配件的分解状态。
单击该按钮，系统弹出图3.1.17所示的“修改分解”菜单和图3.1.18所示的“分解位置”对话框。
●区域：定义装配件所使用的简化表示类型。
3.1.6 视图显示在图 3.1.19所示的“绘图视图”对话框的区域中选取选项，可以设置“视图显示”的属性。
图3.1.18 “分解位置”对话框图3.1.17“修改分解”菜单对分解位置进行设置设置分解状态图3.1.16 “视图状态”选项图3.1.19所示对话框中各选项的功能说明如下。
●复选框：定义是否使用父视图造型。
●下拉列表：定义视图显示模式。
●下拉列表：定义相切边的显示模式。
●：定义是否移除面组隐藏线。
●：定义颜色的来源。
●：设置骨架模型的显示状态。
●：设置焊件剖面的显示状态。
3.1.7 原点在图3.1.20所示的“绘图视图”对话框的区域中选取选项，可以设置“原点”的属性。
图3.1.20所示对话框中各选项的功能说明如下。
●：定义视图原点有两种方式。
☑单选项：使用模型中心定义原点，此选项为系统默认设置。
☑单选项：用户自定义视图原点。
●：测量绘图页面定义视图原点。
3.1.8 对齐在图 3.1.21所示的“绘图视图”对话框的区域中选取选项，通过设置区域的各选项，可修改视图间的对齐关系。
图3.1.21“对齐”选项图3.1.20“原点”选项图3.1.21所示对话框中各选项的功能说明如下。
●复选框：定义是否将此视图与其他视图对齐。
●：将此视图上的参照点与其他视图的参照点对齐。
●：将其他视图上的参照点与此视图的参照点对齐。
在开始创建视图之前，读者一般都需要为创建合理的视图提前做些准备，这将在本章的预备知识里讲到。
创建基本视图是初学者最关心的问题，为此我们用一节的篇幅来详细说明基本视图的创建过程，使读者对其有全面的认识。
在创建了视图后，读者马上会遇到移动视图、删除视图及视图显示的问题，因此我们将这部分独立于编辑视图之外，提前进行讲解，这符合学习的逻辑顺序，有助于读者的学习。
掌握基本视图的创建后，将会过渡到高级工程图视图的创建。
本章详细讲解了十几个不同类型高级视图的创建，以供读者学习与参考。
另外还专门分出一节来说明装配体工程图视图的创建，这是因为装配体本身具有特殊性，如零组件的剖面线和分解视图。
编辑与修改视图也是工程图视图中重要的部分，用户可以编辑视图的属性，给视图添加箭头与剖面等。
视图的编辑和修改的许多工作也是使用“绘图视图”对话框来完成的。
本章的最后以几个范例详细地说明了创建工程图视图的完整过程。
对于学习工程应用类软件来说，范例教学是个不错的方法，读者可以跟着范例学习，以收到事半功倍的效果。
3.2 工程图预备知识3.2.1视图的定向在工程图中，常常需要绘制各种方位的视图（如主视图、俯视图、侧视图及轴测图等），而在模型的零件或装配环境中，可以方便地保存模型的方位定向，然后将保存的视图定向应用到工程图中。
下面介绍在模型的零件或装配环境中给零件模型定向的两种方法：先将工作目录设置至D:\proewf4.7\work\ch03\ch03.02\ch03.02.01，然后打开文件tool_disk.prt。
方法一Step1. 选择下拉菜单命令，系统弹出图3.2.1所示的“视图管理器”对话框，在选项卡中单击按钮，并命名新建视图为V1，按Enter键确认，然后选择命令。
系统弹出图3.2.2所示的“方向”对话框。
Step2. 定义放置参照。
（1）定义放置参照1。
单击对话框中下面的箭头，在弹出的方位列表中选取选项，然后选取图3.2.3a所示的面1，这一步操作的意义是将所选模型表面放置在前面，即与屏幕平行的位置。
