控制器三种类型简介
纯电动汽车电机及控制器
纯电动汽车电机及控制器简介纯电动汽车是通过电力驱动的汽车,它的动力装置由电机和控制器组成。
本文将详细解析纯电动汽车电机及控制器的工作原理、类型和特点。
电机的工作原理纯电动汽车的电机转换电能为机械能,驱动汽车运动。
电机的工作原理主要基于电磁感应和电力学原理。
电磁感应原理电机利用电磁感应原理实现电能转换。
当电流通过电枢线圈时,产生的磁场与永磁体磁场相互作用,产生电磁转矩,推动电机转动。
电力学原理电机根据电力学原理,将直流电能转换为机械能。
通常,电机由定子(主磁极)和电枢(副磁极)组成,定子上有多个绕组,通电时产生磁场,电枢则由永磁体组成。
通过将电流引入电枢绕组,产生的磁场与定子磁场相互作用,形成旋转力矩。
电机的分类根据电机结构和工作原理,电动汽车电机可以分为不同类型。
以下是常见的几种类型:直流电机(DC Motor)直流电机是最早应用于电动汽车的一种电机。
它通过正反极磁场相互作用产生转矩。
直流电机结构简单、控制方便,但存在机械磨损,效率低等问题。
永磁同步电机(Permanent Magnet Synchronous Motor, PMSM)永磁同步电机是一种常用的电动汽车驱动电机。
它通过电枢绕组和永磁铁之间的磁场相互作用产生转矩。
PMSM具有高效率、高功率密度和较好的功率输出性能。
感应电机(Induction Motor)感应电机是另一种广泛应用于电动汽车的电机类型。
它利用定子绕组和转子磁场之间的电磁感应产生转矩。
感应电机结构简单、成本低廉,但相对于永磁同步电机,效率稍低。
开关磁阻电机(Switched Reluctance Motor, SRM)开关磁阻电机是一种新兴的电动汽车驱动电机。
它利用了转子齿槽和定子齿槽之间的磁阻变化来实现转矩输出。
SRM结构简单、制造成本低,但容易产生噪音和振动。
控制器的作用和特点纯电动汽车的控制器主要负责控制电机的启停、转速、扭矩等参数。
它在整个电动汽车系统中起着核心的控制作用。
pid算法类型
pid算法类型
PID算法是一种常用的控制算法,其名称来源于三个控制参数:比例、积分和微分。
PID控制器通过不断调整这三个参数,使得系统的输出值能够稳定地接近设定值。
根据PID算法中比例、积分和微分的权重不同,可以将PID算法分为多种类型:
1. P型控制器(Proportional Controller):只考虑误差的比例部分,即比例参数Kp。
该控制器对于系统的稳定性和响应速度都有重要影响,但是可能存在超调和静态误差。
2. PI型控制器(Proportional Integral Controller):考虑误差的比例和积分部分,即比例参数Kp和积分参数Ki。
该控制器能够消除系统的静态误差,但是可能存在超调和振荡。
3. PD型控制器(Proportional Derivative Controller):考虑误差的比例和微分部分,即比例参数Kp和微分参数Kd。
该控制器能够提高系统的响应速度,但是可能存在超调和抖动。
4. PID型控制器(Proportional Integral Derivative Controller):考虑误差的比例、积分和微分部分,即比例参数Kp、积分参数Ki和微分参数Kd。
该控制器综合了前三种类型的优点,能够实现快速响应、消除静态误差和减小超调和振荡。
但是该控制器的参数调节比较困难,需要经验和实验确定。
除了这四种类型,还有一些改进的PID控制器,如增量型PID控制器、二阶PID控制器、自适应PID控制器等。
不同类型的PID控制器适用于不同的控制系统,需要根据具体情况进行选择和调节。
ca1系列自动转换开关技术参数表-ca1系列自动转换开关主要性能、控制
CA1系列自动转换开关主要性能、控制功能、装置的外形及安装尺寸、电气原理图∙CA1系列自动转换开关控制器R型、S型、F型三种控制功能简介∙电网-电网间的自投自复(R型)R型的控制器对两路电源(分别称为常用电源和备用电源)进行自动切换。
正常状态时应由常用电源供电,当常用电源出现异常(被检测相电压发生过压、欠压、缺相或电源断电)时,经已设定的延时时间自动切换至备用电源供电;当常用电源恢复正常后,经已设定的延时时间自动返回至常用电源供电。
注:Q1合及Q1分表示控制常用电源的断路器合闸或分闸;Q2合及Q2分表示控制备用电源的断路器合闸或分闸。
∙电网-电网间的自投不自复(S型)自投不自复的控制器对两路电源(分别称为常用电源和备用电源)进行自动切换。
在常用电源出现异常(被检测相电压发生过压、欠压、缺相或电源断电)时,经已设定的延时自动切换至备用电源,但当常用电源恢复正常后,不能自动回复。
只有当备用电源出现异常才进行切换。
注:Q1合及Q1分表示控制常用电源的断路器合闸或分闸;Q2合及Q2分表示控制备用电源的断路器合闸或分闸。
∙电网-发电电源间的自投自复(F型)F型控制器对两路电源(分别为电网电源和发电电源)进行自动切换。
在电网电源出现异常(被检测相电压发生过压、欠压、缺相或电源断电)时,控制器经发电指令延时发出发电指令请求发电。
当发电电源电压至50%~90%额定电压(对Q型转换器)或70%额定控制电源电压(对W型转接器),装置从电网断开负载电路,自动切换到发电电源。
当电网电压恢复正常后,则又自动返回到电网供电,并发出停止发电指令。
注:Q1合及Q1分表示控制电网电源的断路器合闸或分闸;Q2合及Q2分表示控制备用电源的断路器合闸或分闸。
CA1自动转换开关主要规格及执行断路器选用。
起重机主令控制器类型

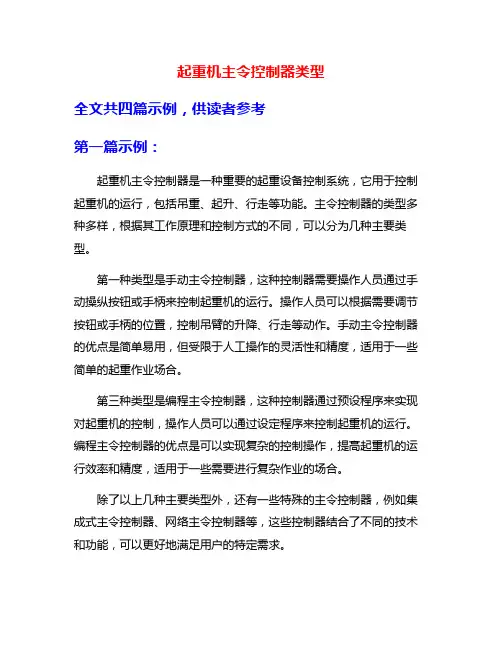

起重机主令控制器类型全文共四篇示例,供读者参考第一篇示例:起重机主令控制器是一种重要的起重设备控制系统,它用于控制起重机的运行,包括吊重、起升、行走等功能。
主令控制器的类型多种多样,根据其工作原理和控制方式的不同,可以分为几种主要类型。
第一种类型是手动主令控制器,这种控制器需要操作人员通过手动操纵按钮或手柄来控制起重机的运行。
操作人员可以根据需要调节按钮或手柄的位置,控制吊臂的升降、行走等动作。
手动主令控制器的优点是简单易用,但受限于人工操作的灵活性和精度,适用于一些简单的起重作业场合。
第三种类型是编程主令控制器,这种控制器通过预设程序来实现对起重机的控制,操作人员可以通过设定程序来控制起重机的运行。
编程主令控制器的优点是可以实现复杂的控制操作,提高起重机的运行效率和精度,适用于一些需要进行复杂作业的场合。
除了以上几种主要类型外,还有一些特殊的主令控制器,例如集成式主令控制器、网络主令控制器等,这些控制器结合了不同的技术和功能,可以更好地满足用户的特定需求。
不同类型的起重机主令控制器各有特点,用户可以根据起重作业的具体要求和环境来选择合适的控制器。
随着科技的不断发展和进步,起重机主令控制器的功能和性能将会不断提升,为起重作业提供更加便捷、安全和高效的控制方式。
【字数不足,系统无法继续生成文字】第二篇示例:起重机主令控制器是起重机的核心部件,负责控制起重机的运行和操作。
根据不同的控制方式和功能要求,起重机主令控制器可以分为多种类型。
在起重机行业中,常见的起重机主令控制器类型有线控主令控制器、无线远程控制主令控制器和PLC主令控制器等。
线控主令控制器是最常见的一种起重机控制方式。
这种控制方式是通过使用操纵杆和按钮来控制起重机的运行和操作。
操纵杆可以控制起重机的升降、行走、左右移动等动作,按钮则可以控制起重机的启动、停止等操作。
线控主令控制器具有操作简单、稳定可靠等优点,适用于大部分起重机的控制需求。
ca1系列自动转换开关技术参数表-ca1系列自动转换开关主要性能、控制
CA1系列自动转换开关主要性能、控制功能、装置的外形及安装尺寸、电气原理图•CA1系列自动转换开关控制器R型、S型、F型三种控制功能简介•电网-电网间的自投自复(R型)R型的控制器对两路电源(分别称为常用电源和备用电源)进行自动切换。
正常状态时应由常用电源供电,当常用电源出现异常(被检测相电压发生过压、欠压、缺相或电源断电)时,经已设定的延时时间自动切换至备用电源供电;当常用电源恢复正常后,经已设定的延时时间自动返回至常用电源供电。
R型控制器的功能见下表:注:Q1合及Q1分表示控制常用电源的断路器合闸或分闸;Q2合及Q2分表示控制备用电源的断路器合闸或分闸。
•电网-电网间的自投不自复(S型)自投不自复的控制器对两路电源(分别称为常用电源和备用电源)进行自动切换。
在常用电源出现异常(被检测相电压发生过压、欠压、缺相或电源断电)时,经已设定的延时自动切换至备用电源,但当常用电源恢复正常后,不能自动回复。
只有当备用电源出现异常才进行切换。
S型控制器的功能见下表:注:Q1合及Q1分表示控制常用电源的断路器合闸或分闸;Q2合及Q2分表示控制备用电源的断路器合闸或分闸。
•电网-发电电源间的自投自复(F型)F型控制器对两路电源(分别为电网电源和发电电源)进行自动切换。
在电网电源出现异常(被检测相电压发生过压、欠压、缺相或电源断电)时,控制器经发电指令延时发出发电指令请求发电。
当发电电源电压至50%~90%额定电压(对Q型转换器)或70%额定控制电源电压(对W型转接器),装置从电网断开负载电路,自动切换到发电电源。
当电网电压恢复正常后,则又自动返回到电网供电,并发出停止发电指令。
注:Q1合及Q1分表示控制电网电源的断路器合闸或分闸;Q2合及Q2分表示控制备用电源的断路器合闸或分闸。
R型、S型、F型自动控制器控制特性:•CA1自动转换开关主要规格及执行断路器选用。
说明控制器的工作原理
说明控制器的工作原理控制器的工作原理。
控制器是现代科技中非常重要的一个部件,它在各种电子设备中发挥着重要的作用。
无论是家用电器、汽车、工业设备还是航空航天器,都需要控制器来控制其运行状态。
控制器的工作原理是如何实现的呢?本文将从控制器的基本原理、工作方式和应用领域等方面进行详细介绍。
控制器的基本原理。
控制器是一种能够接收输入信号并产生输出信号的设备,它通过对输入信号进行处理和分析,然后根据预先设定的规则和条件来产生相应的输出信号,从而控制被控对象的运行状态。
控制器的基本原理可以用一个简单的闭环控制系统来解释。
闭环控制系统包括传感器、控制器和执行器三个主要部件。
传感器用于感知被控对象的状态,将其转化为电信号并传输给控制器;控制器接收传感器的信号,进行处理和分析,并产生相应的控制信号;执行器接收控制信号,对被控对象进行控制。
这样,控制器就实现了对被控对象的控制。
控制器的工作方式。
控制器的工作方式可以分为开环控制和闭环控制两种。
开环控制是指控制器仅根据输入信号来产生输出信号,而不考虑输出信号对被控对象的影响。
这种控制方式简单、成本低,但对被控对象的状态变化无法进行实时调整,容易受到外部干扰的影响。
闭环控制则是在开环控制的基础上增加了反馈环节,控制器可以根据被控对象的实际状态来调整输出信号,从而实现对被控对象的精确控制。
闭环控制方式更加稳定、精确,适用于对被控对象要求较高的场合。
控制器的应用领域。
控制器广泛应用于各个领域,其中最典型的应用就是工业自动化领域。
在工业生产中,控制器可以实现对生产线的自动控制,提高生产效率和产品质量。
此外,控制器还可以应用于家用电器、汽车、航空航天器等领域,实现对各种设备的智能控制。
随着物联网技术的发展,控制器还可以实现设备之间的互联互通,实现对整个系统的集中控制和管理。
总之,控制器作为现代科技中的重要部件,其工作原理是基于输入信号和输出信号之间的相互作用,通过对输入信号的处理和分析来产生相应的输出信号,实现对被控对象的控制。
pid参数设置方法
pid参数设置方法【实用版2篇】目录(篇1)1.PID 控制器简介2.PID 参数的作用3.PID 参数的设置方法4.实际应用中的 PID 参数设置5.总结正文(篇1)一、PID 控制器简介PID 控制器,全称为比例 - 积分 - 微分控制器,是一种广泛应用于工业控制系统的闭环控制器。
它主要通过比较实际输出值与期望输出值之间的误差,然后根据误差的大小、累积和变化率来调整控制量,从而使被控对象达到或维持在期望的状态。
PID 控制器具有较强的鲁棒性和自适应能力,适用于多种复杂的工业过程控制。
二、PID 参数的作用PID 控制器主要由比例(P)、积分(I)和微分(D)三个部分组成,它们各自具有不同的作用:1.比例(P):比例控制器根据误差的大小来调整控制量,具有快速响应的特点。
当误差较大时,控制量也会相应地较大,有利于快速消除误差。
2.积分(I):积分控制器根据误差的累积来调整控制量,具有消除静差和抗扰动的能力。
当误差持续存在时,积分控制器会持续地调整控制量,使被控对象逐渐恢复到期望状态。
3.微分(D):微分控制器根据误差的变化率来调整控制量,具有预测和抑制过冲的特点。
当误差变化较快时,微分控制器会提前调整控制量,以抑制被控对象的过冲现象。
三、PID 参数的设置方法PID 参数的设置方法有多种,其中较为常见的有试错法、经验法和频域法等。
1.试错法:试错法是一种基于实验经验的方法,通过不断地调整 PID 参数,观察被控对象的响应,从而找到最佳的参数组合。
2.经验法:经验法是根据实际工程经验,结合被控对象的特性来设定PID 参数。
例如,对于恒温控制系统,可以先设置比例带为 10%,积分时间为 10 分钟,微分时间为 1 分钟,然后根据实际效果进行微调。
3.频域法:频域法是通过分析被控对象的频率特性,确定 PID 参数的最佳值。
该方法需要一定的理论基础,但具有较高的准确性。
四、实际应用中的 PID 参数设置在实际应用中,PID 参数的设置需要综合考虑被控对象的特性、控制要求和环境因素等。
温控器工作原理和各类型区别【详解】
温控器的工作原理和各类型区别内容来源网络,由“深圳机械展(11万㎡,1100多家展商,超10万观众)”收集整理!更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示,就在深圳机械展.温控器的工作原理为了在无人干预的情况下精确控制过程温度,需要为温度控制系统配备一台控制器。
该控制器从热电偶或RTD 等温度传感器接收输入信号后,将实际温度与所需控制温度(又称设定值)进行比较,最后将输出信号传送给控制元件。
控制器是整个控制系统的一部分,因此在选择适当的控制器时,应对整个系统进行分析。
选择控制器时应考虑以下因素:1. 输入传感器的类型(热电偶、RTD)和温度范围2. 所需输出类型(机电继电器、SSR、模拟输出)3. 所需控制算法(开/关、比例、PID)4. 输出的类型和数量(加热、冷却、报警、限制)不同类型控制器的区别与工作原理控制器共分三种基本类型:开关、比例和PID。
根据所控制的系统,操作人员可使用其中一种类型进行过程控制。
开/关控制开关控制器是最简单的一类温度控制设备。
此类设备的输出非开即关,无中间状态。
只有温度跨越设定值时,开关控制器才会切换输出。
在加热控制中,当温度低于设定值时输出接通信号,高于设定值时则输出断开信号。
每当温度跨越设定值时,控制器都会切换输出状态,因此过程温度将不断循环,由设定值以下上升到以上,再降回至设定值以下。
为防止因循环速度过快而损坏接触器和阀门,应在控制器操作中增加一个开关差值,又称“迟滞”。
采用这种机制时,只有在温度超过设定值一定程度后,输出才会再次关闭或打开。
这样,当温度围绕设定值上下循环波动时,可防止输出“抖动”或快速频繁的切换。
开关控制通常用于以下应用场合:无需精确控制的应用、无法处理热源频繁开关的系统、因质量较大而温度变化极为缓慢的系统,以及温度报警。
限值控制器是用于报警的一种特殊类型开关控制。
可编程控制器的基本知识
可编程控制器(Programmable Logic Controller,简称PLC)是一种数字运算操作的电子系统,专为在工业环境下应用而设计。
以下是一些关于可编程控制器的基本知识:
结构:可编程控制器由微处理器、存储器、输入/输出接口、电源等部分组成。
其中,微处理器是控制器的核心部件,实现各种逻辑运算、算术运算,并对整个控制系统的各个部分的工作进行协调与控制。
存储器用于存放系统程序、用户程序、逻辑变量、输入/输出状态的映像等数据信息。
输入/输出接口是与被控对象设备或周边其他控制器相互联系、交换信息与指令的通道。
电源为整个控制器的电力供给中心,包括内部电源和外部电源,分别用于控制器内部元件的工作用电和传送设备上各传感器信号、驱动设备的各种执行元件。
工作原理:以可编程控制器为核心加入各种辅助器件(传感器、驱动器件等)构成控制系统,以顺序+反馈的方式实现设备的自动化运转。
主要特点:抗干扰能力强,可靠性高;程序简单易学,系统的设计调试周期短;安装简单,维修方便;采用模块化结构,体积小,重量轻;丰富的I/O接口模块,扩展能力强。
应用范围:可编程控制器在工业控制领域应用广泛,包括顺序控制、计数和定时控制、位置控制、模拟量控制、数据处理、通信联网等方面。
总之,可编程控制器是一种功能强大的工业自动化控制器,其基本知识包括结构、工作原理、主要特点和应用范围等方面。
了解和掌握这些基本知识有助于更好地应用可编程控制器进行工业控制系统的设计和应用。
PLC系统简介
PLC系统简介PLC系统简介PLC控制系统是一种专为工业生产设计的数字运算操作电子装置。
它采用可编程的存储器,用于内部存储程序,执行逻辑运算、顺序控制、定时、计数与算术操作等用户指令,并通过数字或模拟式输入/输出控制各种类型的机械或生产过程。
PLC是工业控制的核心部分。
自20世纪60年代美国推出可编程逻辑控制器以来,PLC得到了快速发展并在世界各地得到了广泛应用。
随着计算机技术、信号处理技术、控制技术和网络技术的不断发展以及用户需求的提高,PLC的功能也不断完善。
今天的PLC不再局限于逻辑控制,在运动控制、过程控制等领域也发挥着十分重要的作用。
基本介绍PLC是一种即时系统,有别于个人电脑。
在传统的以继电器为主的电机控制系统中,每当变更设计时,整个系统几乎都要重新制作,这不仅费时又费力,而且继电器还有接点接触不良、磨损、体积大等缺点,造成成本升高、可靠性低、不易检修等问题。
为了改善这些缺点,美国DEC在1969年首次发表了可编程式控制器(Programmable Controller)。
程式控制器在发表初期被称为Programmable Logic-Controller,简称PLC。
最初的目的是取代继电器,从而执行继电器逻辑及其他计时或计数等功能的顺序控制为主,因此也称为顺序控制器。
其结构也像一部微电脑,因此也可称为微电脑可程式控制器(MCPC)。
直到1976年,XXX正式给予命名为Programmable Controller,即可程式控制器,简称PC。
由于目前个人电脑(Personal Computer)极为普遍,加上常与可程式控制器配合使用,为了区分两者,所以一般都称可程式控制器为PLC以加以分别。
目前市场上有许多种PLC控制器,不同的制造商和适用场所会有所不同,但它们通常可以根据机组复杂度分为大型、中型和小型。
一般工厂和学校通常会使用小型PLC,其中日系F系列和我国A系列PLC最受国人喜爱。
类型不同的温度控制仪有什么区别
类型不同的温度控制仪有什么区别简介温度控制仪主要用于控制温度,利用控制器的输出信号,调整加热、制冷等设备的状态,从而维持设备的稳定温度。
不同类型的温度控制仪在原理、使用场景、控制精度等方面不同,本文将着重探讨这些方面的差异。
原理数字式温度控制仪数字式温度控制仪以数字电路为核心,可以实现计算、存储、控制等多项功能。
其主要原理就是通过控制传感器的采集,将温度信号转换为数字信号,再通过控制输出的方式,控制温度。
模拟式温度控制仪模拟式温度控制仪基于模拟电路,使用模拟信号来控制温度。
模拟式温度控制仪对于输入信号和控制信号的电压要求较高,且使用寿命短,逐渐被数字式温度控制仪所取代。
使用场景数字式温度控制仪数字式温度控制仪广泛应用于各种工业、农业、生活等领域。
数字式温度控制仪的特点是易于调节,响应速度快,精度高,稳定性好。
适合在恶劣的环境下使用,并且能够实现多项智能功能。
模拟式温度控制仪模拟式温度控制仪使用寿命短,通常只适用于小范围的温度控制,例如实验室的小型设备。
对于精度要求较低,使用环境较为温和的场合下,选择模拟式温度控制仪也是一种不错的选择。
控制精度数字式温度控制仪数字式温度控制仪具有高精度、高稳定性的特点。
数字式温度控制仪通过数字处理电路的精细控制,能够在更大的范围内实现对温度的控制和调节。
数字温度控制仪的精度通常在±0.2℃,甚至更高。
另外,数字式温度控制仪还具有抗干扰能力强,不易受周围环境的影响等优点。
模拟式温度控制仪模拟式温度控制仪控制精度一般较低,通常精度可达±1-2℃。
模拟式温度控制仪的调节灵敏度较低,不如数字式温度控制仪容易受到外界环境影响。
但是,由于其使用的电路较为简单,通常价格相对数字式温度控制仪较为便宜。
结论不同类型的温度控制仪在原理、使用场景、控制精度等方面各有不同。
由于数字式温度控制仪具有高精度、高稳定性等优点,目前已经成为主流的温度控制仪。
而模拟式温度控制仪则逐渐退出市场。
中控DCS基础知识
输出Y 0 0 0 1
或门是对两个BOOL 型的变量进行或运算。
逻辑符号
真值表
输入A 0 0 1 1
9
H
10
HH
说明
交流电 自动/手动 “与”门
平均值 直流电 故障关 故障保持 故障开
高 高高
仪表常用缩写字母
序号
缩写
11
IA
12
IN
13
L
14
LL
15
MAX
16
MIN
17
NOT
18
OR
19
OUT
20
PID
说明
仪表空气 输入 低 低低 最大 最小
“非”门 “或”门
输出 比例积分微分调节
仪表常用图形符号
✔鼠标放至图标上方对应画面名称即有提示 ✔工具栏可实现画面选择、切换、操作、设置等。
信息栏
HMI控制台右上角的编辑框用于显示系统当前位号, 编辑框右边的按钮和下拉菜单用于进行对当前位号
的操作。
报警确认: 点击后确认当前报警(当前显示的报警中 被选中的那一个报警),当前用户有确认权限的才能进行 确认。
例2 TIC-----功能标志
度)
T--------首位字母(表示被测变量类型为温
IC-------后继字母(表示指示功能+控制功能)
仪表功能标志组成 例3 HIC------功能标志 H-------首位字母(表示手动操作) IC--------后继字母(表示指示功能+
控制功能) 例4 FFICA-----功能标志 FF--------首位字母(表示被测变量
常用组合字母表
首位字母
后继字母
读出功能
起重机主令控制器类型
起重机主令控制器类型
起重机主令控制器是起重机的核心部件之一,它根据起重机的工作要求来控制起重机的运行。
根据控制方式和技术特点,起重机主令控制器可以分为以下几种类型:
1. 手动控制器,手动控制器是最基本的类型,操作人员通过手动操作按钮或者操纵杆来控制起重机的运行,包括起吊、行走、转动等动作。
手动控制器操作简单,适用于一些简单的起重作业。
2. 变频控制器,变频控制器采用变频调速技术,能够实现起重机的平稳加速和减速,提高了起重机的运行效率和安全性。
同时,变频控制器还能减少对电网的冲击,节能环保。
3. PLC控制器,可编程逻辑控制器(PLC)控制器是一种集成了计算、控制、通信等功能的控制器,能够实现复杂的逻辑控制和自动化控制。
PLC控制器通常应用于需要实现自动化控制、多功能控制的起重机系统。
4. 数字控制器,数字控制器采用数字化技术,通过数字信号来控制起重机的运行,具有精准度高、稳定性好的特点,适用于一些
对控制精度要求较高的起重作业。
5. 遥控器,遥控器是一种无线控制装置,操作人员可以通过遥控器来远程控制起重机的运行,适用于一些特殊环境或者需要远程操作的起重作业。
总的来说,起重机主令控制器的类型多种多样,根据具体的起重作业需求和技术要求来选择合适的控制器类型,以实现起重机的安全、高效运行。
ABB AC800M DCS基本知识
集散控制系统(DCS)简介DCS为分散控制系统的英文(TOTAL DISTRIBUTED CONTROL SYSTEM)简称。
指的是控制危险分散、管理和显示集中。
60年代末有人研制了作逻辑运算的可编程序控制器(Programmable Logic Controller)。
简称PLC。
主要应用于汽车制造业。
70年代中期以完成模拟量控制的DCS推向市场,代替以PID运算为主的模拟仪表控制。
首先提出DCS这样一种思想的是原制造仪表的厂商,当时主要应用于化工行业。
后又有计算机行业从事DCS的开发。
70年代微机技术还不成熟,计算机技术还不够发达。
操作站、控制器、I/O板和网络接口板等都是DCS生产厂家自行开发的,也就是所有部件都是专用的。
70年代初,有人用如PDP/1124这样的小型机代替原来的集中安装的模拟仪表控制。
连接到中央控制室的电缆很多。
如用小型机既作为控制器、同时把连接小型机的CRT又作为显示设备(即人机界面)。
一台小型机需接收几千台变送器或别的传感器来的信号,完成几百个回路的运算。
很显然其危险有点集中。
和模拟仪表连接的电缆一样多,并且一旦小型机坏了,控制和显示都没有了。
数字控制没有达到预期的目的。
后有人提出把控制和显示分开。
一台计算机完成控制计算任务,另一台计算机完成显示任务。
另外,一个工艺过程作为被控对象可能需要显示和控制的点很多,其中有一些还需要闭环控制或逻辑运算,工艺过程作为被控对象的各个部分会有相对独立性,可以分成若干个独立的工序,再把在计算机控制系统中独立的工序上需要显示和控制的输入、输出的点分配到数台计算机中去,把原来由一台小型机完成的运算任务由几台或几十台计算机(控制器)去完成。
其中一台机器坏了不影响全局。
所谓“狼群代替老虎”的战术,这就是危险分散的意思。
把显示、操作、打印等管理功能集中在一起,用网络把上述完成控制和显示的两部分连成一个系统。
当时有人把这种系统称为集散系统。
危险究竟要分散到多少算合适呢?这与当时的计算机技术的发展水平有关。
RTU简介
RTU简介RTU—Remole(远程)Telecontrol(遥控) Unit(终端)RTU分为MT518、MTS12、MTS16 三种类型RTU结构:23ZG21中心控制器主要任务:●通过RTU外设总线管理和控制I/O模板●从输入模板采集过程事件●发送命令道输出模板●通过遥控线路控制带有更高层控制级别对话●管理RTU232站的时间基准并同步I/O模板灯信息:ST (红)Error 错误LE (红)LAF ErrorRUN (绿)run 运行LA (绿)LAFactiveKon (绿)configuration配置F1 (黄)Function1SIM (黄)simulation模拟F2 (黄)Function223BA20:二进制输出模板故障信号:“ST”红灯●模板在初始化●模板执行了一个冷启动或热启动●识别出存储器错误(RAM或EPROM)●微控制器故障●外设总线传输中断至少2分钟,该模板将不能被23ZG21的PBP查询“PST”LED“PST”LED显示命令输出错误:●在命令输出期间24V输出继电器切换电压失压;●命令输出期间出发PBP时间监视,每个激活的输出将被取消(切换为分)23BA22:输出监视模板“ST”红灯“ST”LED显示模板故障或外设总线故障:●模板在初始化●模板执行了一个冷启动或热启动;●识别出存储器错误(RAM或EPROM);●微控制器故障;●外设总线传输中断至少2分钟,该模板将不能被23ZG21的PBP查询。
●过程电压UD失压或短路继电器K1粘连。
“PST”红灯“PST”LED显示命令输出错误:●在命令输出期间外设总线处理器PBP时间监视触发,每个激活的输出将被取消(切换为分);●过程电压UD失压或短路继电器K1粘连。
23BE21:二进制输入模板有16个黄色灯,用于开关分合位置显示或报警信息显示分合位置:单数合位双数分位信息显示:1~10 流互短路报警14当地操作15绝缘报警16MCB跳闸23WT21:调制解调模板ST红灯没有接收T×D Transmit data 发数据R×D Receive data 收数据RTS Request to send 请求传送DCD Data carrier detected 数据载波检测23NG21:电源模板用于MTS12、MTS16将G1产生的24VDC变成24VDC和5VDC的总线电压22AS01:电源模板用于MTS8将G1产生的24VDC、5VDC变成总线电压22MA01开关模板用于控制柱上开关,ON、OFF灯用于当地手动操作22MU01模板ON灯用于点亮22MA01模板,位置指示灯LT/OP灯用于测试MA01 ON/OFF灯以及柱上开关操作监视CB红灯空开跳闸报警指示H1模板电流监视模板用于开关操作时的回路电流监视H2绝缘监视模板用于监视控制电缆的绝缘情况绝缘正常情况为∞,当绝缘降低到60K欧一下时会报警PT为测试按钮LT为报警复位按钮S0:220V电源总开关F1是G1板的220V电源开关F2是H1板的220V电源开关F3是MTS24VDC电源开关F4是RTU24VDC电源开关F6是加热器220V电源开关。
控制元件分类
控制元件分类
控制元件是组成自动控制系统的基本单元,按作用主要分为功率元件、信号元件。
按功能分为测量、变换、放大、执行和校正元件。
按电流分为直流、交流和脉冲元件。
此外,控制元件还可以按照其他方式分类,例如,可以按照控制元件的特性、物理性质或应用领域进行分类。
按照应用领域的不同,控制元件可以分为机械控制元件、电气控制元件、液压控制元件、气动控制元件等。
这些控制元件分别适用于不同的控制对象和环境,如机械控制系统中的电机、电磁阀,液压控制系统中的液压缸、液压阀等。
此外,根据控制系统的基本要求,控制元件可以分为输入元件、控制器、执行元件、控制对象和传感器等。
这些控制元件在闭环控制系统中起着不同的作用,如输入元件接收外部信号,控制器对输入信号进行处理并输出控制信号,执行元件根据控制信号执行相应的动作,传感器则检测被控对象的参数并转换为电信号反馈给控制器。
总之,控制元件的分类方法很多,具体分类方式取决于应用领域和控制系统的要求。
了解不同类型的控制元件及其特性,有助于更好地选择和使用它们,从而实现更好的控制系统性能。
P、PD和PID控制器性能比较
学号:自动控制原理题目P、PD和PID控制器性能比较学院自动化学院专业电气工程及其自动化班级某指导教师2013 年 1 月20 日摘要比例(P)控制规律是基本控制规律中最基本的、应用最普遍的一种,其最大优点就是控制及时、迅速。
只要有偏差产生,控制器立即产生控制作用。
但是,不能最终消除余差的缺点限制了它的单独使用。
克服余差的办法是在比例控制的基础上加上积分控制作用。
比例-微分(PD)控制器比单纯的比例控制作用更快,尤其是对容量滞后大的对象,可以减小动偏差的幅度,节省控制时间,显著改善控制质量。
最为理想的控制当属比例-积分-微分(PID)控制规律,它集三者之长:既有比例作用的及时迅速,又有积分作用的消除余差能力,还有微分控制功能。
本次课设对P、PD和PID控制器性能进行详细的比较,着重分析各控制器下、三种典型输入下的稳态误差,还对三种典型信号作为扰动输入的系统性能进行了分析。
最后使用Matlab软件对以上分析结果进行更加直观的论证。
关键字:控制器稳态误差扰动跟踪性能目录1 题目与要求 (1)2 由参考输入决定的系统性能分析 (1)2.1 由R(s)输入决定的系统传递函数 (2)2.1.1 开环传递函数 (2)2.1.2 闭环传递函数 (2)2.1.3 系统误差传递函数 (2)2.2 不同控制器下系统的系统性能 (2)2.2.1误差常数 (2)2.2.2 P控制器下的系统分析 (5)2.2.3 PD控制器下的系统分析 (6)2.2.4 PID控制器下的系统分析 (7)3 由扰动输入决定的系统性能分析 (7)3.1 不同的控制类型对应的系统类型 (8)3.2 不同控制类型下的系统稳态误差 (8)3.2.1 P控制下的系统分析 (8)3.2.2 PD控制下的系统分析 (9)3.2.3 PID控制下的系统分析 (9)4 该系统的跟踪性能和扰动性能分析 (9)4.1 系统的跟踪性能分析 (9)4.2 系统扰动性能分析 (10)5 运用Matlab进行仿真 (11)5.1 由参考输入决定的系统仿真 (11)5.1.1 阶跃信号输入时的各控制系统输出响应 (11)5.1.2 斜坡信号输入时的各控制系统输出响应 (13)5.1.3 加速度信号输入时的各控制系统输出响应 (16)5.2 由扰动输入决定的系统仿真 (19)5.2.1 阶跃扰动输入时的各控制系统输出响应 (19)5.2.2 斜坡扰动输入时的各控制系统输出响应 (21)5.2.1 阶跃扰动输入时的各控制系统输出响应 (23)6 心得体会 (24)参考文献 (25)P 、PD 和PID 控制器性能比较1 题目与要求一二阶系统结构如图1所示,其中系统对象模型为 , 控制器传递函数为,令,,。
GCU控制器详细技术说明(精品)
GCU320控制器详细技术说明1.概述:GCU320发电机智能控制器,采用高性能的计算机芯片,可修改发电机的控制程序和保护参数, 它集测量、控制、保护、三遥等众多功能为一体,完全满足发电机使用者或专业组装厂对不同类型的发电机组自动控制需求。
控制器测量显示发电机输出的所有电参数,及发动机的转速、油压、水温、直流电源电压和运行时间等。
其中,电压和电流采用真有效值测量,确保数据更准确。
中英文菜单选择,大屏幕LCD显示。
控制器面板上的按键用于选择控制模式、启动运行程序、数据显示和运行保护参数的修改,LED 指示灯用于指示控制器的运行模式和发电机组的运行状态,LCD 显示各测量参数和状态。
控制器由铝合金面板和喷粉的钢外壳紧密组合而成。
控制器的所有连线都通过针式带锁的端子连接,令设备的连线、移动、维修、更换非常容易和方便。
2.控制器外形结构与连线:2.1 细尺寸如下:注意:此控制器的机壳必须接大地,良好的低阻抗接地可以减小电力系统振荡和暂态过程对仪表的冲击。
控制器的运行环境温度-20~70℃控制器的储存环境温度-30~80℃典型接线图:注意:电池负极和控制器外壳必需良好接地!3操作面板整个操作面板分三部分:测量参数LCD显示、操作开关和运行状态发光二极管指示。
3.1液晶显示(LCD)及其控制键128×64mm的点阵LCD能同时显示多行的数据信息,且LCD增加背光功能,令操作者在白天和黑暗中等任何时候都能清楚看到信息,在任意键后一定时间会自动关闭背光。
液晶显示(LCD)及其控制键为操作者提供一个友好操作界面,方便操作者读取信息和设定运行参数。
3.2菜单系统和运行状态LCD显示3.3操作按键和LED4 安装指南4.1 面板安装开孔尺寸图,如后附图控制器由四个专配的镙丝固定。
如控制器所安装的机壳直接安装于发电机组的机身上或其它激烈振动的设备上,必须加装避震装置。
4.2控制线连接请参阅所附典型接线图或以上2.34.3发动机油压水温传感器的安装:5 控制与操作说明控制器共有三种控制方式:自动操作模式、手动操作模式、测试操作模式。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
因此平均时间是不同的。
在大部分比例控制器中,循环时间和/或比例带是可调的,以便控制器可以更好地与特定过程匹配。
除机电和固态继电器输出之外,比例控制器也可用于比例模拟输出,例如4 ~ 20 mA 或0 ~ 5 Vdc 。
通过这些输出,实际输出级别是不同的,而不仅仅是打开和关闭时间,如同使用继电器输出控制器。
比例控制的一大优点是操作简便。
它可能会需要操作员进
行少量调整(手动复位)以便在初始启动时设置设定值温
度,或在过程条件发生显著变化时进行调整。
易发生大范围温度循环的系统也需要使用比例控制器。
要根据所需的过程和精度来确定需要简单的比例控制,还是
需要具有PID 的比例控制。
滞后时间长且最大上升率大的过程(例如热交换器)需要大范围的比例带才能消除振荡。
大范围的比例带可能会导致随负载的变化产生大的偏移。
要消除这些偏移,可使用自动复位(积分)。
微分(速率)操作可用于长时间延迟
的过程中,加快过程干扰后的恢复速度。
PID 控制器 第三种控制器(PID 控制器)可为比例控制器提供积分和微
分控制。
该控制器将比例控制与其他两项调整结合在一起,可帮助设备自动补偿系统中的变化。
这些调整(积分和微分)以基于时间的单位表示;也可以通过其倒数(分别为
RESET 和RA TE )表示。
比例、积分和微分条件必须使用尝试误差法对特定系统单独进行调整或“整定”。
三种类型的控制器中,PID 控制器
可提供最准确、最稳定的控制,并且最适合用于具有相对较小质量的系统,这些系统可对添加到过程中的能量变化做出快速反应。
在负载经常变化并期望控制器能因设定值、提供的能量或要控制的质量的频繁变化而自动进行补偿的系统中,建议使用PID 控制器。
选择控制器时还要考虑其他特性。
这些特性包括:自动整定或自整定,在这种情况下仪器将自动计算适合于精密控制的比例带、比率值和复位值;串行通信,在这种情况下控制器可与主机“对话”,以进行数据存储、分析和整定;
警报,警报可以是闭锁式(手动复位)或非闭锁式(自动复位),可设置警报以在流程温度偏高或偏低时触发,也
可在察觉到与设定值发生偏离时触发;定时器/事件指示
器,可用于标记经过的时间或事件的结束/开始。
此外,继电器或可控硅触发输出控制器可与外部开关(例如SSR 固态继电器或磁性接触器)配合使用,以切换高达75 A 的大负载。
有三种基本类型的控制器:开关控制器、比例控制器和PID 控制器。
根据要控制的系统,操作员将能够使用一种类型或其他类型的控制器来控制过程。
开关控制器
开关控制器是最简单的一种温度控制设备。
该设备的输出只有“开”和“关”两种状态,没有任何中间状态。
仅当温度超过设定值时,开关控制器才会切换输出。
对于加热控制,当温度低于设定值时输出为“开”,高于设定值时输出为“关”。
由于温度超过设定值才会更改输出状态,因此过程温度将会不断循环,从低于设定值变为高于设定值,然后再回到设定
值以下。
如果这种循环快速发生,则为防止损坏接触器和
阀,在控制器操作过程中添加了开关差分或“滞后”。
这种差分需要温度超过设定值一定的度数后才会再次关闭或打
开。
如果在设定值上下非常快地循环,则开关差分可防止输出“反复不断”地切换或快速切换。
开关控制通常在不需要精确控制的情况下使用,在无法处理频繁打开和关闭能源的系统中使用,以及在系统非常大,温度变化极其缓慢的情况下使用,或者用于进行温度警报。
开关控制用于警报的一个特殊类型是限制控制器。
该控制器使用必须手动复位的闭锁继电器,并且用于在达到特定温度后结束某个过程。
比例控制器 比例控制专用于消除与开关控制关联的循环。
比例控制器可在温度接近设定值时减少对加热器的平均电量供应。
这能够减慢加热器加热,以便温度不会超过设定值,但会接近设定值并维持在一个稳定的温度。
这种比例控制操作可通过在短时间间隔内打开和关闭输出来实现。
这种“时间比例控
制”通过“打开”时间和“关闭”时间的比率变化来控制温度。
比例控制操作在设定值温度附近的“比例带” 范围内发生。
超出这个比例带,该控制器用作开关控制器,输出状态为全开(比例带以下)或全关(比例带以上)。
但是,在这个比例带范围内时,根据离设定值的测量差的比率确定输出状态是打开还是关闭。
在设定值处(比例带的中点),输出的开:关比率为1:1;也就是说,打开时间和关闭时间是相等的。
如果温度离设定值较远,则打开时间和关闭时间会因温度差比例的不同而有所不同。
如果温度低于设定值,则打开的时间更长;如果温度太高,则关闭的时间更长。
比例带通常表示为全比例的百分比或度数。
也可以被称为增益,增益是比例带的倒数。
请注意,在时间比例控制过程中,加热器要应用全功率,但在打开和关闭之间循环,。
