LTE知识点汇总2_调度和功率控制

合集下载

LTE笔记

LTE笔记

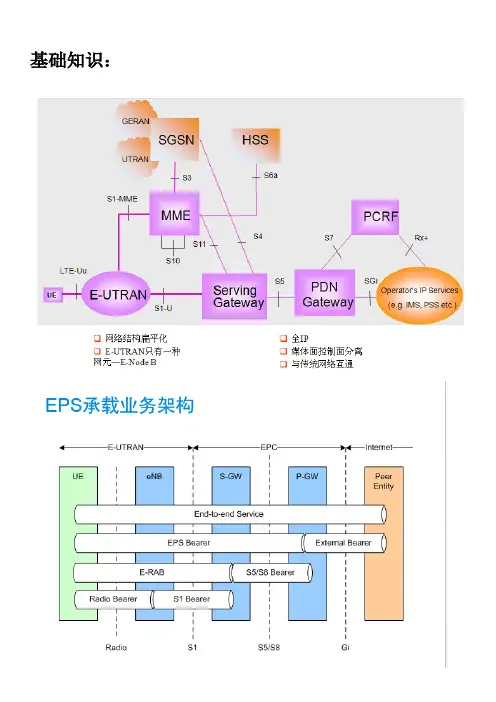

基础知识:下行信道:上行信道:RB由12个子载波(每个15kHz)组成,也由一个时隙组成。

一个SB由两个RB组成。

RB=12*7=84RE,SB=2*RB=168RE。

(normal cp)频点编号EARFCN中心频率=(EARFCN-EARFCN0)*0.1+起始频率1个无线帧有10个子帧组成,每个子帧时长为1ms(=1个TTI),编号0-9。

FDD中每个子帧由2个时隙组成。

LTE规范中设计的基站最大覆盖范围为100km。

S是特殊子帧,由DwPTS(Downlink Pilot Time Slot,下行导频时隙)、GP(Guard Period,保护间隔)和UpPTS(上行导频时隙)组成。

一般情况下一个特殊子帧可以容纳14个OFDM符号(一个帧大小,如果采用external CP的话是12个),前面若干个Dw,最后1-2个用于Up,中间的用于GP。

增大Gp可以增加小区的覆盖半径。

PLMN(Public Lands Mobile Network, 移动通信网络),标识氛围MCC(国家代码)和MNC(移动网络代码)。

中国国家标识460,移动00、02、07;联通01、06;电信03、05。

R8小区选择用S算法。

R9小区选择也用S算法,补充增加S qual=Q qualmeas-(Q qualmin+Q qualnoffset)>=0(RSRP+RSRQ一起判断)小区重选过程中过滤采用S准则,排序采用R准则。

启动同频测量条件S服务小区<=S intrasearch启动异频测量条件S服务小区<= S nonintrasearchR准则(可以避免乒乓重选):针对服务小区R s=Q meas,s+Q Hyst针对邻区R n=Qmeans,s-Q offset候选邻区的信号在T reselectionEUTRA时间内持续成为,终端才能重选到候选邻区。

LTE为主同步信号定义了25、29、34三种ZC序列。

2.LTE 功率控制

2.LTE 功率控制
PowerSCH=ReferenceSignalPwr +SchPwr
MO
参数
小区信道功率配置
信息
SchPwr
ID 所属命令
描述
含义:该参数表示小 区同步信道功率相对 于参考信号的功率偏 置。
MOD CELLCHPWRCFG
LST CELLCHPWRCFG
界面取值范围:3175~3175
单位:0.005分贝
缺省值:0
PHICH 功率控制通过参数DlPcAlgoSwitch 设置。 当子开关PhichInnerLoopPcSwitch 打开时,PHICH 功率控制原理如下: eNodeB 首先由CQI(Channel Quality Indicator)估算出SINRRS,然后根据 SINRRS 和SINRTarget 的差异周期性地调整PHICH 发射功率,适应路径损耗 和阴影衰落的变化。 如果SINRRS 小于SINRTarget,则增大PHICH 发射功率。 反之则减小PHICH 发射功率。 当子开关PhichInnerLoopPcSwitch 关闭时,PHICH 功率通过参数PwrOffset 设置基于小区参考信号功率的偏置。PHICH 发射功率计算公式如下:
1.覆盖:ReferenceSignalPwr设置过大会造成越区覆盖,对其他小区造成干扰; ReferenceSignalPwr设置过小,会造成覆盖不足,出现盲区;
2.干扰:由于受周围小区干扰的影响,ReferenceSignalPwr设置也会不同,干 扰大的地方需要留出更大的干扰余量;
3.信道估计:ReferenceSignalPwr设置会影响信道估计,ReferenceSignalPwr 越大,信道估计精度越高,解调门限越低,接收机灵敏度越高,同时对邻区干 扰也越大;

LTE功率控制总结

LTE功率控制总结

LTE功率控制总结LTE (Long Term Evolution) 是一种高速无线通信技术,由于其高速率和低延迟,广泛应用于移动通信领域。

在LTE中,功率控制是保证信号质量、最大限度利用系统资源的重要技术。

下面是我对LTE功率控制的总结。

首先,LTE功率控制的目标是保证用户的通信质量,同时最大程度地利用系统资源。

因此,功率控制主要关注两个方面,即上行功控和下行功控。

上行功控是指对用户终端(UE)的上行信号进行功率控制。

在LTE中,上行功控通过调整UE的传输功率来控制其到达基站的信号强度,以保证信道质量。

LTE中采用了多种功控算法,例如关闭循环功控、开环加权功控和闭环功控等。

其中,闭环功控利用了基站对收到的上行PUCCH(物理上行共享信道)信号的质量进行反馈来调整功率。

基站通过应答信令中携带的反馈信息来控制UE的发射功率,实现了根据实际情况进行功率调节的闭环控制。

下行功控是指对基站对UE的下行信号进行功率控制。

在LTE中,下行功控通过调整基站的传输功率来保证UE接收到的信号强度在适当范围内,以保证信道质量。

下行功控主要包括两种方式,即全局功控和子载波功控。

全局功控通过调整基站的全局传输功率来控制信道质量,保证覆盖范围内所有UE的接收信号质量。

而子载波功控则是根据每个子载波的接收信号质量来调整功率,以实现对不同位置或用户间信号的灵活控制。

对于LTE功率控制的优化,可以从多个方面进行考虑。

首先,可以优化功控算法,提高功控的精确度和灵活性。

例如,可以引入更复杂的功控算法,结合信道质量、拥塞状态等因素进行综合权衡,以实现更加准确的功率调节。

其次,可以优化功控策略,根据网络负载、用户需求等因素,动态调整功控目标,以实现更好的资源利用效率。

此外,还可以优化功控参数的配置,根据网络拓扑和用户分布等特点,合理配置功控参数,以实现全网覆盖和负载均衡的最优化。

此外,LTE功率控制还需要考虑与其他技术的协同工作。

例如,与LTE调度算法的协同可以实现对功率控制和调度资源的优化配置,以提高系统性能。

LTE技术学习笔记

LTE技术学习笔记

SIB2中包含公共的无线资源配置信息SIB2中包含公共的无线资源配置信息,如上行RACH、PUCCH、PUSCH、SRS的资源分配与调度,上行信道功率控制信息;下行BCCH、PDSCH、PCCH信道资源配置等,这些信息对理解当前系统上下行的资源使用及分析网络资源问题有很大帮助。

系统消息2主要有三大部分,包括radioResourceConfigCommon(公共无线资源配置信息)、ue-TimersAndConstants(定时器与常量)、freqInfo(频率信息)。

除此之外还包含小区接入禁止相关信息。

下面结合现网参数设置介绍下相关参数含义。

第一部分:radioResourceConfigCommon(公共无线资源配置信息)radioResourceConfigCommon:rach-ConfigCommon............................preambleInfo..............................numberOfRA-Preambles:n52 (12) 保留给竞争模式使用的随机接入探针个数,PRACH探针共有64。

当前参数设置52,表示52个探针用于竞争模式随机接入..............................preamblesGroupAConfig................................sizeOfRA-PreamblesGroupA:n28 (6) 组A随机接入探针个数。

基于竞争模式的随机接入探针共分2组,A组和B组。

当前参数设置28,A组中有28个探针,B组中52-28=24个探针。

................................messageSizeGroupA:b56 (0) 表示随机接入过程中UE选择A组前导时判断msg3大小的门限值/bit。

当前参数设置56,即msg3的消息小于56bit时,选择A组。

最新LTE功率控制

最新LTE功率控制

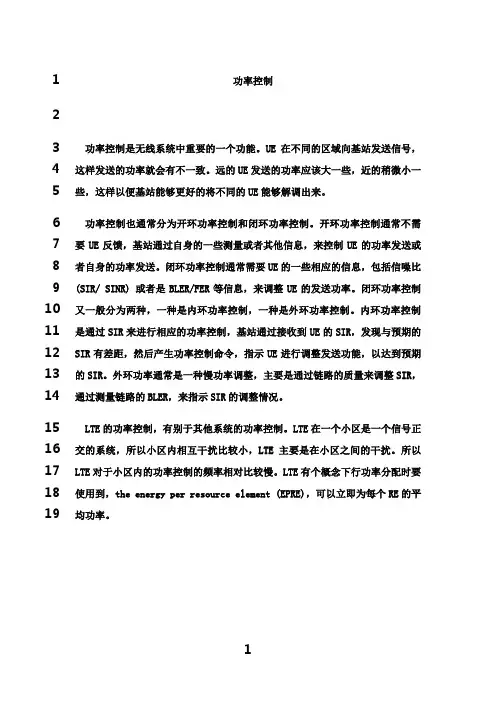

1功率控制23功率控制是无线系统中重要的一个功能。

UE在不同的区域向基站发送信号,4这样发送的功率就会有不一致。

远的UE发送的功率应该大一些,近的稍微小一5些,这样以便基站能够更好的将不同的UE能够解调出来。

6功率控制也通常分为开环功率控制和闭环功率控制。

开环功率控制通常不需7要UE反馈,基站通过自身的一些测量或者其他信息,来控制UE的功率发送或8者自身的功率发送。

闭环功率控制通常需要UE的一些相应的信息,包括信噪比9(SIR/ SINR) 或者是BLER/FER等信息,来调整UE的发送功率。

闭环功率控制10又一般分为两种,一种是内环功率控制,一种是外环功率控制。

内环功率控制11是通过SIR来进行相应的功率控制,基站通过接收到UE的SIR,发现与预期的12SIR有差距,然后产生功率控制命令,指示UE进行调整发送功能,以达到预期13的SIR。

外环功率通常是一种慢功率调整,主要是通过链路的质量来调整SIR,14通过测量链路的BLER,来指示SIR的调整情况。

15LTE的功率控制,有别于其他系统的功率控制。

LTE在一个小区是一个信号正16交的系统,所以小区内相互干扰比较小,LTE主要是在小区之间的干扰。

所以17LTE对于小区内的功率控制的频率相对比较慢。

LTE有个概念下行功率分配时要18使用到,the energy per resource element (EPRE),可以立即为每个RE的平19均功率。

1上行功率控制20 1.1 PUSCH 21 1.1.1 PUSCH 的功率控制22 UE 需要根据eNB 的指示设置每个子帧的PUSCH 的发射功率PUSCH P :23 )}()()()())((log 10,min{)(TF O_PUSCH PUSCH 10CMAX PUSCH i f i PL j j P i M P i P +∆+⋅++=α24 [dBm]25 以下对于各个参数进行相应的解析。

LTE功率控制

LTE功率控制



4 12 4 4 4 4 4 3 3
4 16 4 4 4 4 4 2 2
4 12
4 16

B B A
/
A
RS所占功率
5 5 4 4
/ / / /
4 4 4 24 1 / 6
4 4 4 8
/ / / /
4 8 8 24 2 / 6
3 / 4 3 /12 4 /12 12 / 24 3 / 6
通过X2接口交换小区间干扰信息,进行协调调度,抑制小区间的
同频干扰,交互的信息有:
过载指示OI(被动):指示本小区每个PRB上受到的上行干扰情况。
相邻小区通过交换该消息了解对方的负载情况。 高干扰指示HII(主动):指示本小区每个PRB对于上行干扰的敏感 程度。反映了本小区的调度安排,相邻小区通过交换该信息了解对方将 要采用的调度安排,并进行适当的调整以实现协调的调度。
提高参考信号的发射功率-Power Boosting
对于PDSCH信道的EPRE可以由下行小区专属参考信号功率EPRE 以及每个OFDM符号内的PDSCH EPRE和小区专属RS EPRE的比值ρA 或ρB的得到。 PDSCH_EPRE =小区专属RS _ EPRE ×ρA PDSCH_EPRE =小区专属 RS_ EPRE ×ρB 下行小区参考信号EPRE定义为整个系统带宽内所有承载下行小区专 属参考信号的下行资源单元(RE)分配功率的线性平均。UE可以认为 小区专属RS_EPRE在整个下行系统带宽内和所有的子帧内保持恒定, 直到接收到新的小区专属RS_EPRE。小区专属RS_EPRE由高层参数 Reference-Signal-power通知。

) 在j=0或者1时, PO _ PUSCH ( j) PO_NOMINAL_ PUSCH ( j) PO_UE_ PUSCH ( j,PO_NOMINAL_ PUSCH ( j) 为针对一个

lte网络优化知识点总结

lte网络优化知识点总结

lte网络优化知识点总结LTE(Long Term Evolution)是一种高速数据传输技术,其优化是为了提高网络性能、增强覆盖范围和提供更好的用户体验。

LTE网络优化需要考虑多个方面,包括网络规划、参数调整、邻区优化、干扰管理等。

本文将从这些方面对LTE网络优化知识点进行总结。

一、 LTE网络规划LTE网络规划是整个LTE网络优化的起点,它涉及到基站位置、天线方向、频点规划等方面。

在LTE网络规划中,需要考虑以下几个关键点:1. 基站位置:基站的位置对网络性能有重要影响,应根据覆盖需求、干扰情况和用户分布等因素来确定基站的位置。

2. 天线方向:LTE网络中的MIMO技术可以提高频谱利用率和覆盖范围,因此天线方向的规划对网络性能至关重要。

3. 频点规划:LTE网络中的频点规划需要考虑到频谱资源的利用、干扰管理等因素,以提高网络性能和覆盖范围。

二、 LTE参数调整LTE网络中有许多参数可以调整,如功率控制、资源分配、调度算法等。

通过合理调整这些参数可以提高网络性能,降低干扰,改善用户体验。

1. 功率控制:LTE网络中的功率控制是保证基站覆盖范围和保证用户的数据传输速率的重要手段。

2. 资源分配:LTE网络中的资源分配需要根据不同的业务需求和网络负载情况来调整,以提高网络效率和用户体验。

3. 调度算法:LTE网络中的调度算法可以影响用户的接入速率、传输速率和接入延迟等,合理调整调度算法可以提高网络性能。

三、邻区优化邻区优化是LTE网络优化的重要内容,它涉及到邻区关系的建立、邻区列表的优化、邻区切换的控制等方面。

1. 邻区关系的建立:邻区关系的建立是LTE网络优化的基础,它影响到切换的成功率、数据传输速率等关键指标。

2. 邻区列表的优化:LTE网络中的邻区列表需要根据覆盖范围、干扰情况、负载情况等因素进行优化,以提高网络性能。

3. 邻区切换控制:LTE网络中的邻区切换需要根据用户的移动速度、信号质量等因素进行控制,以提高用户体验。

LTE功率控制要点

LTE功率控制要点

功率控制功率控制是无线系统中重要的一个功能。

UE 在不同的区域向基站发送信号,这样发送的功率就会有不一致。

远的UE 发送的功率应该大一些,近的稍微小一些,这样以便基站能够更好的将不同的UE 能够解调出来。

功率控制也通常分为开环功率控制和闭环功率控制。

开环功率控制通常不需要UE 反馈,基站通过自身的一些测量或者其他信息,来控制UE 的功率发送或者自身的功率发送。

闭环功率控制通常需要UE 的一些相应的信息,包括信噪比(SIR/ SINR) 或者是BLER/FER 等信息,来调整UE 的发送功率。

闭环功率控制又一般分为两种,一种是内环功率控制,一种是外环功率控制。

内环功率控制是通过SIR 来进行相应的功率控制,基站通过接收到UE 的SIR ,发现与预期的SIR 有差距,然后产生功率控制命令,指示UE 进行调整发送功能,以达到预期的SIR 。

外环功率通常是一种慢功率调整,主要是通过链路的质量来调整SIR ,通过测量链路的BLER ,来指示SIR 的调整情况。

LTE 的功率控制,有别于其他系统的功率控制。

LTE 在一个小区是一个信号正交的系统,所以小区内相互干扰比较小,LTE 主要是在小区之间的干扰。

所以LTE 对于小区内的功率控制的频率相对比较慢。

LTE 有个概念下行功率分配时要使用到,the energy per resource element (EPRE),可以立即为每个RE 的平均功率。

1上行功率控制1.1PUSCH1.1.1 PUSCH 的功率控制UE 需要根据eNB 的指示设置每个子帧的PUSCH 的发射功率PUSCH P :)}()()()())((log 10,m in{)(TF O_PUSCH PUSCH 10CMAX PUSCH i f i PL j j P i M P i P +∆+⋅++=α [dBm]以下对于各个参数进行相应的解析。

CMAX P 是UE 的发射的最大的功率,在协议36101中定义的,)(PUSCH i M 是UE 在子帧i 所分配的PUSCH 的RB 的数目或者PUSCH 的RB 带宽,用RB 数目来表示;)(O_PUSCH j P 是预期的PUSCH 的功率,包括两部分,一部分是小区属性的参数)( PUSCH O_NOMINAL_j P ,一个是UE 属性的参数)(O_UE_PUSCH j P 。

华为LTE知识点

华为LTE知识点

华为LTE知识点1、LTE的架构?功能:●⽆线资源管理●IP头压缩和⽤户数据流加密●UE附着时的MME选择●⽤户⾯数据向S-GW的路由●寻呼消息和⼴播信息的调度和发送●移动性测量和测量报告的配置MME 功能:●分发寻呼信息给eNB●安全控制●空闲状态的移动性管理●SAE 承载控制●⾮接⼊层(NSA)信令的加密及完整性保护S-GW 功能:●终⽌由于寻呼原因产⽣的⽤户平⾯数据包●⽀持由于UE移动性产⽣的⽤户⾯切换P_GW功能:●逐⽤户数据包的过滤和检查,⽤户IP地址分配物理层功能:随机接⼊功率控制MIMO技术波束赋形MAC层功能:1)逻辑信道与传输信道间的映射2)将RLC层的协议数据单元PDU(Protocol Data Unit)复⽤到传输块TB(Transport Block)中,然后通过传输信道传送到物理层。

相反的过程即使解复⽤的过程。

3)业务量测量报告4)通过HARQ纠错5)对单个UE的逻辑信道优先级处理6)多个UE间的优先级处理(动态调度)7)传输格式选择8)填充调度、HARQ、逻辑信道优先级管理、逻辑信道与传输信道的映射、RLC PDU的复⽤与解复⽤RLC层的主要功能1)上层协议数据单元PDU的传输⽀持确认模式AM和⾮确认模式UM2)数据传输⽀持透传模式TM3)通过ARQ纠错(⽆需CRC校验,由物理层提供CRC校验)4)对传输块TB进⾏分段(Segmentation)处理:仅当RLC SDU不完全符合TB⼤⼩时,将SDU分段到可变⼤⼩的RLC PDU 中,⽽不⽤进⾏填充5)对重传的PDU进⾏充分段(Re-segmentation)处理:仅当需要重传的PDU不完全符合⽤于重传的新TB⼤⼩时,对RLC PDU 进⾏重分段处理6)多个SDU的串接(Concatenation)7)顺序传递上层PDU(除切换外)8)协议流程错误帧测和恢复9)副本侦测10)SDU丢弃11)复位上层PDU的传输、ARQ、包分段和重组PDCP层的主要功能为:⽤户⾯的功能:头压缩/解压缩:ROHC⽤户数据传输:接收来⾃上层NAS层的PDCP SDURLC确认模式下,在切换时将上层PDU顺序传递RLC确认模式下,在切换时下层SDU的副本侦测RLC确认模式下,在切换时将PDCP SDU重传加密基于计时器的上⾏SDU丢弃控制⾯的功能:加密及完整性保护控制数据传输:接收来⾃上层RRC层的PDCP SDU,然后传递到RLC层,反之亦然RRC层功能⼴播寻呼链路管理⽆线承载控制移动性管理UE测量上报和控制NAS层功能认证、鉴权安全控制移动性管理寻呼发起2、LTE物理信道?3、LTE中三个频段的频点,及计算⽅法?⾸先介绍⼀下频点38050的换算成真实频率的⽅法。

LTE中的功率控制总结

LTE中的功率控制总结

LTE中的功率控制总结1、LTE框图综述2、LTE功率控制与CDMA系统功率控制技术的比较下表所示3、LTE 当中上下行分别采用OFDMA 和SC-FDMA 的多址方式,所以各子载波之间是正交不相关的,这样就克服了WCDMA 当中远近效应的影响。

为了保证上行发送数据质量,减少归属不同eNodeB 的UE 使用相同频率的子载波产生的干扰,同时也减少UE 的能量消耗,并使得上行传输适应不同的无线传输环境,包括路损,阴影,快衰落等。

(质量平衡与信干噪比平衡的原则相结合使用,是现在功率控制技术的主流。

)4、功率控制方面,只是对上行作功率调整(采用慢速功率控制),下行按照参数配置进行固定功率的发送,即只有eNodeB对UE的发送功率作调整。

LTE中,上行功率控制使得对于相同的MCS(Modulation And Coding Scheme),不同UE 到达eNodeB 的功率谱密度(Power Spectral Den sity,PSD单位带宽上的功率)大致相等。

eNodeB为不同的UE分配不同的发送带宽和调制编码机制MCS,使得不同条件下的UE 获得相应不同的上行发射功率。

5、对于下行信号,基站合理的功率分配和相互间的协调能够抑制小区间的干扰,提高同频组网的系统性能。

严格来说,LTE 的下行方向是一种功率分配机制,而不是功率控制。

不同的物理信道和参考信号之间有不同的功率配比。

下行功率分配以开环的方式完成,以控制基站在下行各个子载波上的发射功率。

下行RS 一般以恒定功率发射。

下行共享控制信道PDSCH 功率控制的主要目的是补偿路损和慢衰落,保证下行数据链路的传输质量。

下行共享信道PDSCH 的发射功率是与RS 发射功率成一定比例的。

它的功率是根据UE 反馈的CQI。

LTE中的功率控制总结

LTE中的功率控制总结

LTE中的功率控制总结LTE框图综述1、系统功率控制技术的比较下表所示。

LTE功率控制与CDMA、2 LTE CDMA明显不明显远近效应补偿路径损耗和阴影衰对抗快衰落功控目的落功控周期慢速功控快速功控小区功控围小区和小区间上行:每个RE具体功率目标上的能量整条链路的总发射功率EPRE;资料Word的多址方式,所SC-FDMA当中上下行分别采用OFDMA和3、LTE 当中远近WCDMA以各子载波之间是正交不相关的,这样就克服了eNodeB效应的影响。

为了保证上行发送数据质量,减少归属不同的能量消UEUE使用相同频率的子载波产生的干扰,同时也减少的耗,并使得上行传输适应不同的无线传输环境,包括路损,阴影,快(质量平衡与信干噪比平衡的原则相结合使用,是现在功率衰落等。

)控制技术的主流。

,下采用慢速功率控制)4、功率控制方面,只是对上行作功率调整(的发送对UE行按照参数配置进行固定功率的发送,即只有eNodeB的相于同控制使得对功中调功率作整。

LTE,上行率eNodeBUE到达MCS(Modulation And Coding Scheme), 不同单位带宽上的功率)Density,PSD的功率谱密度(Power Spectral 分配不同的发送带宽和调制编码机UEeNodeB 为不同的大致相等。

获得相应不同的上行发射功率。

,使得不同条件下的制MCSUE、对于下行信号,基站合理的功率分配和相互间的协调能够抑制小5的下行方向LTE区间的干扰,提高同频组网的系统性能。

严格来说,资料Word是一种功率分配机制,而不是功率控制。

不同的物理信道和参考信号之间有不同的功率配比。

下行功率分配以开环的方式完成,以控制基站在下行各个子载波上的发射功率。

下行RS一般以恒定功率发射。

下行共享控制信道PDSCH功率控制的主要目的是补偿路损和慢衰落,保证下行数据链路的传输质量。

下行共享信道PDSCH的发射功率是与RS发射功率成一定比例的。

LTE中的功率控制总结

LTE中的功率控制总结

LTE中的功率控制总结1、LTE框图综述2、LTE功率控制与CDMA系统功率控制技术的比较下表所示。

3、LTE当中上下行分别采用OFDMA和SC-FDMA的多址方式,所以各子载波之间是正交不相关的,这样就克服了WCDMA当中远近效应的影响。

为了保证上行发送数据质量,减少归属不同eNodeB的UE使用相同频率的子载波产生的干扰,同时也减少UE的能量消耗,并使得上行传输适应不同的无线传输环境,包括路损,阴影,快衰落等。

(质量平衡与信干噪比平衡的原则相结合使用,是现在功率控制技术的主流。

)4、功率控制方面,只是对上行作功率调整(采用慢速功率控制),下行按照参数配置进行固定功率的发送,即只有eNodeB对UE的发送功率作调整。

LTE中,上行功率控制使得对于相同的MCS(Modulation And Coding Scheme), 不同UE到达eNodeB的功率谱密度(Power Spectral Density,PSD单位带宽上的功率)大致相等。

eNodeB 为不同的UE分配不同的发送带宽和调制编码机制MCS,使得不同条件下的UE获得相应不同的上行发射功率。

5、对于下行信号,基站合理的功率分配和相互间的协调能够抑制小区间的干扰,提高同频组网的系统性能。

严格来说,LTE的下行方向是一种功率分配机制,而不是功率控制。

不同的物理信道和参考信号之间有不同的功率配比。

下行功率分配以开环的方式完成,以控制基站在下行各个子载波上的发射功率。

下行RS一般以恒定功率发射。

下行共享控制信道PDSCH功率控制的主要目的是补偿路损和慢衰落,保证下行数据链路的传输质量。

下行共享信道PDSCH的发射功率是与RS发射功率成一定比例的。

它的功率是根据UE反馈的CQI与目标CQI的对比来调整的,是一个闭环功率控制过程。

在基站侧,保存着UE 反馈的上行CQI值和发射功率的对应关系表。

这样,基站收到什么样的CQI,就知道用多大的发射功率,可达到一定的信噪比(SINR)目标。

LTE功率控制技术分析

LTE功率控制技术分析

LTE功率控制技术分析1LTE下行功率控制1)在频率和时间上采用恒定的发射功率,基站通过高层信令指示该发射功率数值。

2)下行功率分配以每个RE为单位,控制基站在各个时刻各个子载波上的发射功率。

3)下行功率分配方法:●提高参考信号的发射功率(Power Boosting)●与用户调度相结合实现小区间干扰抑制的相关机制4)PDSCH不采用功率控制●采用OFDMA技术,不同UE信号互相正交,不存在CDMA系统的远近效应。

●频域调度能够避免在深度路径损耗的RB上传输。

●采用功控会扰乱下行CQI测量,影响下行调度的准确性。

5)下行信道(PDSCH/PDCCH/PCFICH/PHICH)采用半静态的功率分配。

◇OFDMA系统如果要使用下行功控,主要用于补偿信道的路径损耗和阴影。

但下行功控和频域调度存在一定的冲突。

1.系统完全可以通过频域调度的方式避免在那些路径损耗较大的RB进行传输,因此对PDSCH 采用下行功率控制就不是很重要了。

2.采用下行功率控制反而会扰乱下行CQI测量,由于功控补偿了某些RB的路径损耗,UE无法获得真实的下行信道质量信息,从而影响到下行调度的准确性。

1.1 提高参考信号的发射功率-Power Boosting小区通过高层信令指示,通过不同比值设置RS信号在基站总功率中的不同开销比例,来实现RS发射功率的提升。

1.2 用户功率分配和小区间干扰协调在指示基础上,通过高层参数确定的具体数值,得到基站下行针对用户的PDSCH发射功率。

●关系:●用于MU-MIMO的场景●表示功率平均分配给两个用户●为了支持下行小区间干扰协调,定义了基站窄带发射功率限制(RNTP,Relative Narrowband Tx Power)的物理层测量,在X2口上进行交互。

它表示了该基站在未来一段时间内下行各个PRB将使用的最大发射功率的情况,相邻小区利用该消息来协调用户,实现同频小区干扰协调。

2LTE上行功率控制1)终端的功率控制目的:节电和抑制用户间干扰2)手段:采用闭环功率控制机制3)控制终端在上行单载波符号上的发射功率,使得不同距离的用户都能以适当的功率达到基站,避免“远近效应”。

LTE功率控制技术分析

LTE功率控制技术分析

LTE功率控制技术分析LTE(Long Term Evolution)是一种无线通信技术,它在高速移动通信、互联网接入和高质量媒体传输方面具有重要的应用。

在LTE系统中,功率控制是一项关键技术,它的主要目标是确保通信质量和效率,同时减少对网络资源的浪费。

开环功率控制是基于上行信号的接收质量,由终端设备自动调整发射功率。

当接收端的信号质量较差时,终端设备将增加发射功率,以确保信号能够被基站接收到。

当信号质量较好时,终端设备将减小发射功率,以节约网络资源和延长终端设备的电池寿命。

开环功率控制的主要优点是简单且容易实施。

然而,它也存在一些缺点。

首先,开环功率控制依赖于终端设备和基站之间的距离和信号质量,因此在距离较远、信号质量较差的情况下,可能导致终端设备需要增加更多的发射功率,从而耗费更多的能量。

其次,开环功率控制无法适应网络中的变化,例如,当网络中其他用户增加时,可能导致网络资源有限,从而影响终端设备的功率控制结果。

为了解决开环功率控制的不足,LTE系统引入了闭环功率控制。

闭环功率控制基于基站对终端设备发射功率的测量和反馈,以实现更精确的功率控制。

具体而言,基站会测量接收到的上行信号的强度,并将该测量结果反馈给终端设备。

终端设备根据反馈信息,调整自己的发射功率。

通过不断的测量和反馈,终端设备可以动态地调整发射功率,以适应网络变化和优化功率控制。

闭环功率控制的主要优点是能够实现更准确和可靠的功率控制。

通过基站的实时测量和反馈,终端设备可以准确地了解到自己的发射功率是否适当。

当发射功率过高时,终端设备可以及时减小功率,以避免对其他用户造成干扰。

当发射功率过低时,终端设备可以及时增加功率,以确保信号质量。

然而,闭环功率控制也存在一些挑战和限制。

首先,闭环功率控制需要更多的信道资源,以实现测量和反馈的交互。

这可能会占用网络容量,限制其他用户的数据传输速率。

其次,由于终端设备和基站之间的时延,反馈信息可能不及时到达终端设备,从而导致功率控制的不准确性。

LTE中的功控与功率余量上报

LTE中的功控与功率余量上报

上行PUSCH 功控)}()()()())((log 10,min{)(TF O_PUSCH PUSCH 10CMAX PUSCH i f i PL j j P i M P i P +∆+⋅++=α• CMAX P 最大功率,sib 中广播P-Max ,如果没有广播,就用36101中规定的23dbm• )(PUSCH i M 子帧i 上分配的上行带宽(频域资源)•O_PUSCH O_NOMINAL_ PUSCH O_UE_PUSCH ()()()P j P j P j =+:标称功率为“小区标称功率”和“UE 特定标称功率”。

半静态调度j=0,动态调度j=1,随机接入j=2。

0)2(O_UE_PUSCH =P 且3_O_PRE PUSCH O_NOMINAL_)2(Msg PREAMBLE P P ∆+=,其中O_PREP 为PREAMBLE_INITIAL_RECEIVED_TARGET_POWER ,该参数和3_Msg PREAMBLE ∆ 都由RRC 配置。

j=1和0时标称功率都由RRC 配置(sib2中UplinkPowerControlCommon: p0-NominalPUSCH, 连接重配置UplinkPowerControlDedicated: p0-UE-PUSCH,半静态调度的p0-NominalPUSCH-Persistent )。

• j =0 or 1, {}1,9.0,8.0,7.0,6.0,5.0,4.0,0∈α 小区特定路损补偿因子,rrc 中配置的alpha 。

j=2, .1)(=j α。

• PL :下行RSRP 算出来的路损。

要用到RRC 配置的UE 特定滤波系数FilterCoefficient ,用法在36214中介绍。

•TF 10()10log ((21))S MPR K PUSCHoffset i β⋅∆=-其中 25.1=S K 或 0 ,表示对调制方式进行补偿(如果配置了deltaMCS-Enabled ,则25.1=S K 否则为0)。

LTE功率控制技术介绍

LTE功率控制技术介绍

LTE功率控制技术介绍目录1LTE功率控制概述 (2)2下行功率分配技术 (2)3上行功率控制技术 (3)3。

1。

1PUSCH (3)3。

1。

2PUCCH (6)3。

1.3SRS (8)3。

1。

4PRACH (8)1 LTE 功率控制概述LTE 系统中,下行链路采用功率分配方法来确定基站的发送功率,主要目的是保证下行链路传输的有效性。

同时,由于不同的下行物理信道的可靠性、实现方式的差异导致功控需求不同,系统中对不同物理信道的功率分配分开考虑.上行链路采用功率控制技术来确定用户的发送功率,包含小区内功率控制和小区间功率控制,主要目的是抑制小区间干扰,同时补偿路损与阴影衰落,保证信号达到上行传输的目标信噪比。

其中,小区内功率控制主要为了达到上行传输的目标信噪比,小区间功率控制主要是为了降低小区间的干扰水平.2 下行功率分配技术ENodeB 决定下行传输的EPRE 。

UE 假设下行导频EPRE 在整个带宽和子帧内是常量,直到不同的导频功率信息到达。

下行导频EPRE 来源于高层配置的Reference —signal —power 参数提供的下行导频传输功率.而这个下行导频传输功率定义为系统带宽内包含参考信号的所有RE 的功率的线性平均值。

每个OFDM 符号上的PDSCH EPRE 与RS EPRE 的比值用A ρ or B ρ表示,由OFDM 符号的索引值决定,如下表所示。

此外,A ρ和B ρ都是UE 相关参数。

错误!未定义书签。

在16QAM,64QAM,TRI 〉1空间复用和多用户MIMO 传输模式下:当基站侧是4天线的发送分集时,A ρ = )2(log 1010offset -pow er ++A P δ[dB]; 其他时候,A ρ = A P +offset -pow er δ[dB]。

其中,A P 是高层配置的UE 相关的参数,由RRC 信令指示;除多用户MIMO 情况offset -pow er δ是0dB 。

相关主题
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

下行功率控制
下行发射功率
DL功率设置是为了给DL无线信道和信号认证一个功率级别,优化小区中任何位置的UL 解码质量 DL功率控制设置不用于小区专用信道(PBCH、PCFICH)和物理信号(RS、PSS、SSS)。 PHICH最多为8个UE编码。PDSCH是UE专用的,但不承载临界控制信息。DL功率控制仅 用于PDCCH 。 参数cellDLTotalPower(LteCell)给出了每个天线端口的小区许可的输出功率
每帧中,半静态调度为PCCH预约了一组连续的RB •PCCH资源在子帧9中预约 •为PCCH预约的RB的数量有赖于MCS,在10MHZ时限制在6以内,在20MHZ时限制在8以内
DL动态调度
DL中,动态调度负责对所有非严格定时限制的逻辑信道和无资源使用规律的逻辑信道进行 调度。 •因为无定时限制,所有没有预约阶段(每20ms)(使用静态调度、半静态调度和半永久 调度余下的资源) 通过3个连续的功能进行调度(每个子帧1 ms): 1.测量处理(CQI,RI等)和TM模式的选择,在每个TTI中进行更新,然后用在后两个功能 中。 2. HARQ重发处理功能,HARQ的重发按优先级管理用户 3. 初始重发过程功能,将余下资源分配给新的传输。 管理以下资源: Non-VoIP DTCH(GBR2、GBR3、GBR4和non-GBRs)和DCCH(SRB1和SRB2)逻辑信道 CCCH SRB0 (RACH Msg4) VoIP DTCH (GBR2)逻辑信道 定时超前控制消息
调度算法有3种+1种: 轮询算法(Round Robin,RR) :一种典型的追求公平最大化的调度算法,实现起来比较简单 (三种之中最简单的算法)。 优点:所有UE都可以得到服务 缺点:恶劣无线条件下的UE将会重发,从而降低小区的吞吐量 最大载干比算法(Maximum C/I) :最优无线条件的UE将得到服务(最优CQI),第二简单算法 (三种算法中) 优点:提高了有效吞吐量(较少的重发) 缺点:恶劣无线条件下的UE永远得不到服务 比例公平算法(Proportional Fair,PF) :所有UE都获得相同的吞吐量,是一种性能较优的算法, 但是算法最复杂(三种算法中) 。 优点:所有UE都可以得到服务 缺点:分配的资源无法根据发送到每个UE的数据量进行调整 轮询算法保证了用户间的公平性,但损失系统吞吐量;最大载干比算法获得了最大的系统吞吐量, 但丧失了公平性。因此,为了在这两种算法间取得一定的折衷,提出了比例公平算法。
承载类型 功能
信令承载SRB0 信令承载SRB1 信令承载SRB2 数据承载DRB默认承载 数据承载DRB专用承载
主要用于RRC建立的过程 映射到CCCH信道,不经过加密和完整性保护 主要用于RRC重配的过程 映射到DCCH信道,经过加密和完整性保护 主要用于NAS层信令 映射到DCCH信道,经过加密和完整性保护 NON GBR承载,映射到PDSCH信道, RLC层处理模式是AM, GBR承载或NON GBR承载,映射到PDSCH信道,视频和语音 是GBR,RLC层处理模式是UM
SI消息可在除MBSFN子帧和SIB1子帧外的其他任何子帧中传输 SI消息提供了3个优先级来降低DL调度的复杂性 SI消息的周期性=调度类别的周期性(SI消息包括相同周期的SIB) 调度类别周期:80、160、320、640、1280、2560和5120 ms SI消息必须使用QPSK进行传输(允许MCS 0到9) 目标MCS指出了SI消息最稳定的MCS(0最稳定) 较高的MCS使用的资源较少,但稳健性也较差,所以需要调度重发 SIB 2到3由SI消息承载(包含了相同调度类别的多个SIB ) •SI窗口定义了SI消息发送和重传的周期 •SI窗口值固定为20ms,由SIB1进行广播 •不同SI消息的SI窗口不允许重叠 •SI消息#0必须在第一个位置包含SIB2 •允许在除SIB1外的任何子帧中调度SI消息的转发
名称 描述 周期 调度类别 最基本系统信息,包括DL带宽,PHICH配置,系统 MIB MIB固定的周期是40ms 帧号(SFN) SIB1 固定的周期是80ms 或者 8 个无 SIB1 小区接入信息,其它SI的调度信息等 线帧(rf8) SIB2 SIB3 SIB4 SIB5 公共和共享信道信息:ACB信息,无线公共资源相调度类别周期:80、160、320、 关配置,UE定时器和常量,UL频点,上行带宽 640、1280、2560和5120 ms 小区重选信息:包含同频、异频和RAT间小区重选调度类别周期:80、160、320、 的公共信息 640、1280、2560和5120 ms 用于同频小区重选的有关信息,包括小区黑名单调度类别周期:80、160、320、 等 640、1280、2560和5120 ms 调度类别周期:80、160、320、 用于异频小区重选的有关信息 640、1280、2560和5120 ms 调度类别周期:80、160、320、 RAT间小区重选UTRAN信息,WCDMA网络 640、1280、2560和5120 ms 调度类别周期:80、160、320、 RAT间小区重选GERAN信息,GSM网络 640、1280、2560和5120 ms 调度类别周期:80、160、320、 RAT间小区重选HRPD信息,CDMA2000网络 640、1280、2560和5120 ms 包含家庭eNB标识(HNBID) 包含ETWS主通知信息 调度类别周期:80、160、320、 640、1280、2560和5120 ms 调度类别周期:80、160、320、 640、1280、2560和5120 ms 状态 总是激活 总是激活
调度
DL UE上下文
•为了在UE间共享无线资源,DL调度为每个UE组使用了一套参数,称为DL UE上下文 •DL UE上下文是在进入到RRC连接状态时与UEX相关联的。eNB维护RRCConnectedUserList, 该参数包含了所有的DL UE上下文 •DL UE上下文包括: UE种类 UE DL AMBR(汇聚最大比特速) UE承载列表UeBearerList UE MG状态(测量间隔) eNodeB支持下述承载配置: 信令无线承载(SRB1和SRB2) 每个用户专用的和默认的承载的混合 专用承载可以是non-GBR或GBR承载 默认承载是non-GBR 如果在IMS中包括了VoLTE ,则需要1个IMS信令承载 每个UE最多8个无线承载
参考信号功率设置
参数referenceSignalPower配置每个资源元(RE)和每个天线端口的DL RS绝对功率 增大referenceSignalPower值扩大小区的覆盖范围,降低则为数据保留更多的功率。 参数primarySyncSignalPowerOffset(PowerOffsetConfiguration)和 secondarySyncSignalPowerOffset为每个天线端口每个RE的同步信号配置发射功率 参数pBCHPowerOffset(PowerOffsetConfiguration)为PBCH信道配置每个天线端口的每 个RE的发射功OffsetConfiguration)为PCFICH信道配置每个天线端口的 每个RE的发射功率 参数pHICHPowerOffset(PowerOffsetConfiguration)为PHICH信道配置每个天线端口的 每个RE的发射功率 如果pDCCHPowerControlActivation= False,则PDCCH发射功率从以下参数中获得: pDCCHPowerOffsetSymbol1,用于时限0,OFDM标识0的PDCCH pDCCHPowerOffsetSymbol2and3用于OFDM标识1和2的 •若pDCCHPowerControlActivation= True, PDCCH发射功率从上述参数的初始化中获得, 然后由PDCCH功率控制机制进行更新
参数名称 Q_Rxlevmin S-NonIntraSearch threshServingLow s-Intrasearch threshX-High threshX-Low 需要注意 最小接入电平值,真实值=SIB消息读取值*2=-64*2=-128 异频点测量门限,真实值=SIB消息读取值*2=7*2=14-128=-114 重选到低优先级小区的门限,真实值=SIB消息读取值*2 同频测量门限,真实值=SIB消息读取值*2=21*2=42-128=-84 重选到高优先级门限值,真实值=SIB消息读取值*2 重选到低优先级门限值,真实值=SIB消息读取值*2 对应的SIB 在SIB1內提取 在SIB3內提取 在SIB3內提取 在SIB3內提取 在SIB5內提取 在SIB5內提取
功率放大器HW能力 40 40 40 40 输出功率(W)许可 10 20 30 40 TM2/3中参数cellDLTotalPower(dBm)的最大值 40 43 44.7 46
1、下行功率分配确定了每个RE上的能量(EPRE:Energy Per Resource Element ); 2、所有的功率都是参考Cell-Specific RS(Reference Signal)的发射功率; 3、下行Cell-Specific RS发射功率是对用于Cell-Specific RS信号能量的线性平均,并且 在整个系统带宽上RS发射功率都是恒定的。
增强调度策略(Enhanced PF) :相对于PF,考虑用户差异化 。
用于VoIP的DL半永久调度
VoIP可以由动态调度(FDS模式中)进行管理,也可以由新定义的半永久调度(SPS) 进行管理 •SPS基本原理:VoIP具有较小的分组、非常严格的延时和抖动要求、大量的并发用户: 因此,系统PDCCH过程PDSCH(VoIP分组)必须包括大的控制开销 •SPS解决方案: PDCCH(DCI)只处理第一个VoIP分组 DCI(格式# 0、1、1A、2、2A)提供专门的字段来验证SPS 在SIB2中提供调度时间间隔(20ms) •如果SPS是激活的(isSpsConfigAllowed (activationService)= „True‟): • 第一个VoIP承载可以由半永久性调度进行处理 • 任何第二个VoIP承载都由动态调度来管理
