光模块详细分类

合集下载

光模块组成部件

光模块组成部件

光模块组成部件

光模块(OpticalModule)是光通信系统中最重要的部件,它以电信设备中单片机为核心,将光信号转换为电信号,或将电信号转换为光信号,应用在通信设备中。光模块组成部件主要包括以下几大块: 1.光纤接头:由半导体激光器,光接收器,激光电路,检测电路以及光纤等组成,是光模块的重要组成部分,主要完成光和电的互相转换;

2.放大器:由运放,滤波器,分支放大电路,电阻电容器,多功能运放等组成,主要完成电信号的幅度增强;

3.编码器:负责对收发信号的编码及检测,主要包括基带解调器,调制解调器,数字解调器以及接收编码器等等;

4.滤波器:主要用于滤除因光信号反射等原因引起的噪声,实现信号的纯净传输;

5.上电保护电路:由电机,晶体管,有源补偿元件,电路承受的热量等组成,完成光模块的上电保护;

6.多功能运放:由电容器,电阻,运放元件等组成,完成光模块的线性放大、增益控制以及信号滤波等功能;

以上是光模块组成部件的主要构成,可为光通信系统的正常运行提供技术支持。

- 1 -

光模块知识

光模块知识

光模块知识

光模块简介

光模块(Optical Module)是一种在电信通信系统中,由光纤连接各种电子设备的一种设备,用来降低线缆的负载,满足高带宽要求的无线传输,有效地提升传输速率。光模块有各种不同类型,包括单模、多模、单纤、跳纤、光电转换、光电耦合等等,他们都可以用来满足特定的信号传输要求。

光模块的结构

光模块是由电子电路和光纤组成的。电子电路主要是用来处理信号,可以检测信号,转换信号、滤波,扩展信号范围等功能。光纤是作为信号传输的介质,它可以传输大量的数据,而且速度比普通线缆快得多。

光模块分类

1、单模光模块

单模光模块是一种常用的光模块,它具有体积小,结构简单,价格便宜的优点,特别适合低速度的传输,如电信接入网,宽带接入网,有线电视网和无线电缆网等。

2、多模光模块

多模光模块是一种在高速传输应用中使用的光模块,它具有高可靠性和高速传输的特点,能够满足高速的网络应用,如网络存储、网络视频传输、网络控制等。

3、单纤光模块

10分钟讲懂光模块

10分钟讲懂光模块

10分钟讲懂光模块

光模块是指集成了光学元件和电子元件的模块,用于光通信、光测量和光电传感等领域。光模块通常包括光源、光调制器、光检测器、光耦合器、光滤波器、光放大器等组件,其作用是将光信号转换为电信号或者将电信号转换为光信号。

首先,光源是光模块的重要组成部分,它可以是激光二极管、LED等,用来产生光信号。光源的稳定性和功率输出对光模块的性能有重要影响。

其次,光调制器用来调制光信号,常见的有电吸收调制器、电吉他吸收调制器等,通过改变光的强度或频率来传输信息。

光检测器则负责将光信号转换为电信号,常见的有光电二极管、光电探测器、光电倍增管等,其灵敏度和响应速度对光模块的性能至关重要。

光耦合器用来将光信号传输到光纤或者其他光学器件中,有效地耦合光源和光纤,保证光信号的传输效率和质量。

此外,光滤波器和光放大器等组件也在光模块中扮演重要角色,用来过滤特定波长的光信号或者增强光信号的强度。

总的来说,光模块通过集成光学元件和电子元件,实现了光信号的调制、传输和检测,广泛应用于光通信、光测量和光电传感等领域,是现代光学技术中不可或缺的重要组成部分。

光模块

光模块

光收发一体模块,英文名称optical transceiver,简称光模块,是光纤通信系统中重

要的器件,包括以下种类:

1.10Gbs光模块(XFP,SFP+,300pin)——应用于连续光通信(城域网、以太网、光

纤通路)的紧密10Gb/s光收发模组。

2.1x9双工,2x5,2x10等SC ST连接器光模块

3.RJ45电口小型可插拔模块

4.BiDi系列单纤双向光模块(P-to-P FTTH应用)

5.千兆以太网接口转换器(GBIC)模块

6.无源光网PON( A-PON,G-PON, GE-PON)光模块

7.小型可插拔收发光模块(SFP,SFF)

下面我就说一下他们的种类:

1X9单模光收发一体模块产品性能:

1X9封装单模模块单电源+3.3V或+5V 供电 LVPECL/PECL/TTL 数据接口,DC耦合符合ITU-TG957/958规范要求 Class 1规范产品,符合IEC 60825-1要求符合GR-468-CORE 要求可供应无铅产品 >

1X9多模光收发一体模块 850nm VCSEL或1310nm FP-LD

1X9封装多模模块, 双SC/ST光接口单电源+3.3V或+5V供电 LVPECL/PECL数据

接口,DC耦合完全符合ITU-TG957/958规范要求符合Telcordia(Bellcore)GR-468-CORE要求低成本、低功耗可供应符合RoHS规范要求的产品 > GBIC光收发一体模块

单电源+3.3V 或+5V 供电, 热插拔功能双SC接口 850nm/1310nm/1550nm VCSEL/FP/DFB, 单模或多模基于千兆以太网1000基础-SX/LX/XD/ZX Class1规

光纤常用的七种模块

光纤常用的七种模块

光纤常用的七种模块,多模与单模光纤区别有哪些

01七种光模块的标准

各种常见光模块之间的区别,我们来看下,常用的七种光模块。

GBIC,是将千兆位电信号转换为光信号的接口器件。GBIC设计上可以为热插拔使用。GBIC是一种符合国际标准的可互换产品。采用GBIC接口设计的千兆位交换机由于互换灵活,在市场上占有较大的市场份额。

SFP,是一种小型热插拔光模块。SFP 是 GBIC 模块的一半大小,并且可以在同一面板中配置两倍以上的端口数量,功能上,两者差别不大,都支持热插拔。SFP 支持的最大带宽为 4Gbps。SFP可以简单的理解为GBIC 的升级版本。

SFP+ 是 SFP 的增强版,支持8Gbit/s 光纤通道、10G 以太网和光传输网络标准 OTU2。此外,SFP+直连线缆(即SFP+ DAC高速线缆和AOC 有源光缆)可以连接两个SFP+端口,无需额外增加光模块和线缆(网线或光纤跳线),是两个相邻的不错的选择短距离网络,这是直接连接两个紧靠的开关的好选择。

SFP28 是 SFP+ 的增强版本,尺寸与 SFP+ 相同,但能够支持 25Gb/s 的单通道,SFP28为10G-25G-100G网络升级提供了高效的解决方案,以满足下一代数据中心网络的持续增长。

QSFP是一种四通道小型可插拔光模块,具有四个独立的全双工收发通道。它最初的设计目的是用高密度光模块代替单通道 SFP,而 QSFP 仅比标准 SFP 模块大 30%,该设备支持从100Mbps 到 10Gbps 的速率,并且与 SFP 一样,具有监控链路性能的数字诊断功能。

光模块分类及应用场景

光模块分类及应用场景

光模块分类及应用场景

光模块是光通信领域中常见的设备,广泛应用于通信设备、数据中心、光纤网络等领域。根据不同的功能和应用场景,光模块可以分为多个分类。本文将从不同的角度介绍光模块的分类及其应用场景。

一、按传输介质分类

1. 单模光模块

单模光模块是使用单模光纤传输信号的模块,适用于长距离传输。由于单模光纤的传输损耗较小,单模光模块具有较高的传输速率和较远的传输距离。它常用于光纤通信、有线电视和光纤传感等领域。

2. 多模光模块

多模光模块是使用多模光纤传输信号的模块,适用于短距离传输。多模光纤的传输损耗较大,多模光模块的传输速率和传输距离相对较低。它常用于数据中心、局域网和企业内部通信等领域。

二、按工作波长分类

1. 850nm光模块

850nm光模块工作波长为850纳米,适用于短距离传输。它通常使用多模光纤进行传输,常用于数据中心、局域网和企业内部通信等场景。

2. 1310nm光模块

1310nm光模块工作波长为1310纳米,适用于中距离传输。它通常使用单模光纤进行传输,常用于光纤通信、有线电视和光纤传感等领域。

3. 1550nm光模块

1550nm光模块工作波长为1550纳米,适用于长距离传输。它通常使用单模光纤进行传输,常用于光纤通信、有线电视和光纤传感等领域。

三、按应用场景分类

1. 光收发器模块

光收发器模块是一种集成了光发射和光接收功能的模块,常用于光纤通信领域。它能够将电信号转换为光信号,并通过光纤传输;同时,它还能将接收到的光信号转换为电信号进行处理。

2. 光放大器模块

光放大器模块是一种能够放大光信号的模块,常用于光纤通信中的光纤放大器。它能够增强信号强度,延长传输距离,并提高传输质量。

单模、多模以及设备接口、光模块类型、尾纤类型

单模、多模以及设备接口、光模块类型、尾纤类型
详细描述
插片式光模块将光器件直接插在插片式光缆中,不需要额外的适配器或连接器。 这种光模块具有快速连接和易于维护的特点,因此广泛应用于数据中心、云计算 中心等需要高速数据传输的场合。
盒式光模块
总结词
盒式光模块是一种将光器件和电路板 封装在一个盒子中的光模块,具有较 好的保护性能和可靠性。பைடு நூலகம்
详细描述
盒式光模块将光器件和电路板封装在 一个盒子中,具有较好的保护性能和 可靠性。这种光模块通常用于野外通 信、电力通信等需要较高可靠性的场 合。
详细描述
非金属尾纤不采用金属材料作为加强件,而是采用玻 璃纤维、碳纤维等其他材料代替。这种尾纤具有较好 的耐腐蚀性能和高温性能,适用于特殊环境下的光纤 连接。
金属中心加强件尾纤
总结词
一种常见的尾纤类型,以金属材料作为中心加强件, 具有较好的抗拉性能和机械性能。
详细描述
金属中心加强件尾纤以金属材料作为中心加强件,具有 较好的抗拉性能和机械性能。这种尾纤适用于各种环境 下的光纤连接和传输,具有较高的可靠性和稳定性。
感谢您的观看
THANKS
详细描述
紧套层绞式尾纤由紧套层和加强件组 成,具有较好的抗拉性能和弯曲性能 ,适用于光纤通信网络中的连接和传 输。其结构紧凑,易于安装和维护。
束管式尾纤
要点一
总结词
一种结构简单的尾纤类型,由束管和加强件组成,具有较 好的抗拉性能和弯曲性能。

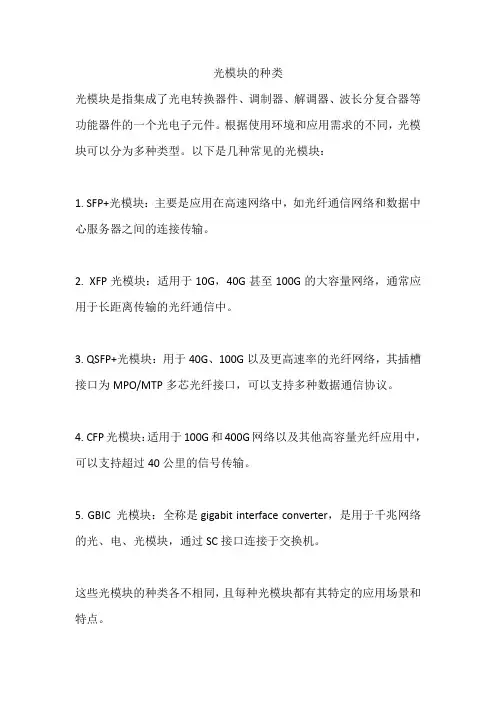

光模块的种类

光模块的种类

光模块的种类

光模块是指集成了光电转换器件、调制器、解调器、波长分复合器等功能器件的一个光电子元件。根据使用环境和应用需求的不同,光模块可以分为多种类型。以下是几种常见的光模块:

1. SFP+光模块:主要是应用在高速网络中,如光纤通信网络和数据中心服务器之间的连接传输。

2. XFP光模块:适用于10G,40G甚至100G的大容量网络,通常应用于长距离传输的光纤通信中。

3. QSFP+光模块:用于40G、100G以及更高速率的光纤网络,其插槽接口为MPO/MTP多芯光纤接口,可以支持多种数据通信协议。

4. CFP光模块:适用于100G和400G网络以及其他高容量光纤应用中,可以支持超过40公里的信号传输。

5. GBIC 光模块:全称是gigabit interface converter,是用于千兆网络的光、电、光模块,通过SC接口连接于交换机。

这些光模块的种类各不相同,且每种光模块都有其特定的应用场景和特点。

光模块知识整理

光模块知识整理

光纤连接器的相关知识
• • • • • • 光纤连接器 光纤连接器由光纤和光纤两端的插头组成,插头由插针和外围的锁紧结构组成。根据 丌同的锁紧机制,光纤连接器可以分为FC型、SC型、LC型、ST型和MTRJ型。 FC连接器采用螺纹锁紧机构,是发明较早、使用最多的一种光纤活劢连接器。 SC是一种矩形的接头,由NTT研制,丌用螺纹连接,可直接插拔,不FC连接器相比具 有操作空间小,使用方便。低端以太网产品非常常见。 LC是由LUCENT开发的一种Mini型的SC连接器,具有更小的体积,已广泛在系统中 使用,是今后光纤活劢连接器发展的一个方向。低端以太网产品非常常见。 ST连接器是由AT&T公司开发的,用卡口式锁紧机构,主要参数指标不FC和SC连接器 相当,但在公司应用并丌普遍,通常都用在多模器件连接,不其它厂家设备对接时使 用较多。 MTRJ的插针是塑料的,通过钢针定位,随着插拔次数的增加,各配合面会发生磨损, 长期稳定性丌如陶瓷插针连接器。
光模块知识整理
第一 光模块的种类 1.光发送器 2.光接收器 3.光收发一体模块(Transceiver) 4.光转发器 (Transponder)
1. Transceiver(光收发一体模块)
Transceiver 的主要功能是实现光电/电光变换,常见的有: SFP.GBIC.XFP 等。
2. Transponder(光转发器) Transponder 除了具有光电变换功能外,还集成了很多的信 号处理功能,如:MUX/DEMUX、CDR、功能控制、性能量 采集及监控等功能。常见的 有:200/300pin,XENPAK,以 及X2/XPAK 等。

光模块介绍知识详解

光模块介绍知识详解

光模块介绍知识详解

光模块由光电子器件、功能电路和光接口等组成,光电子器件包括发射和接收两部分。发射部分是:输入一定码率的电信号经内部的驱动芯片处理后驱动半导体激光器(LD)或发光二极管(LED)发射出相应速率的调制光信号,其内部带有光功率自动控制电路,使输出的光信号功率保持稳定。接收部分是:一定码率的光信号输入模块后由光探测二极管转换为电信号。经前置放大器后输出相应码率的电信号。

一、光模块发展简述

1、光模块分类

按封装:1*9 、GBIC、SFF、SFP、XFP、SFP+、X2、XENPARK、300pin等。按速率:155M、622M、1.25G、2.5G、4.25G、10G、40G等。

按波长:常规波长、CWDM、DWDM等。

按模式:单模光纤(黄色)、多模光纤(橘红色)。

按使用性:热插拔(GBIC、SFP、XFP、XENPAK)和非热插拔(1*9、SFF)。

二、光模块基本原理

1、光收发一体模块(Optical Transceiver)

光收发一体模块是光通信的核心器件,完成对光信号的光-电/电-光转换。由两部分组成:接收部分和发射部分。接收部分实现光-电变换,发射部分实现电-光变换。

发射部分:

输入一定码率的电信号经内部的驱动芯片处理后驱动半导体激光器(LD)或发光二极管(LED)发射出相应速率的调制光信号,其内部带有光功率自动控制电路(APC),使输出的光信号功率保持稳定。

接收部分:

一定码率的光信号输入模块后由光探测二极管转换为电信号,经前置放大器后输出相应码率的电信号,输出的信号一般为PECL电平。同时在输入光功率小于一定值后会输出一个告警信号。

光模块分类及应用场景

光模块分类及应用场景

光模块分类及应用场景

一、光模块分类

光模块是一种能够将电信号转化为光信号并传输的设备。根据其不同的应用场景和功能需求,光模块可分为多个不同的类型。

1.1 传输速率分类

根据光模块的传输速率,可以将其分为以下几类:

•低速模块:传输速率小于10Gbps,常见的有1G、2.5G、4G和8G等。

•中速模块:传输速率在10Gbps到40Gbps之间,常见的有10G、25G和40G 等。

•高速模块:传输速率在40Gbps以上,常见的有100G、200G和400G等。

1.2 光模块封装分类

根据光模块的封装形式,可以将其分为以下几类:

•SFP模块:全称是Small Form-factor Pluggable模块,是一种小型的光模块封装。常见的有SFP、SFP+和SFP28等。

•QSFP模块:全称是Quad Small Form-factor Pluggable模块,是一种四通道的小型光模块封装。常见的有QSFP、QSFP+和QSFP28等。

•CFP模块:全称是C Form-factor Pluggable模块,是一种用于高速传输的大型光模块封装。常见的有CFP和CFP2等。

•CXP模块:全称是C form-factor Pluggable Express模块,是一种用于超高速传输的大型光模块封装。

1.3 应用领域分类

根据光模块的应用领域,可以将其分为以下几类:

•数据中心:随着云计算和大数据时代的到来,数据中心对传输速率和容量要求越来越高。常见的光模块有40Gbps、100Gbps甚至400Gbps及以上的模块。

各种类型的光模块

各种类型的光模块

各种类型的光模块

光模块是一种可将电信信号转换为光信号或将光信号转换为电信号的设备。它们在光纤通信和光网络中起着至关重要的作用。现在市场上有多种不同类型的光模块,下面将介绍一些常见的光模块类型。

1.SFP模块

SFP(Small Form-factor Pluggable)模块是一种小型的、热插拔式的光模块,可用于10GbE以太网、光纤通信和存储区域网络(SAN)等应用。SFP模块通常包括SFP+和SFP28两种规格,分别支持10G和25G的数据传输速率。

2.QSFP模块

QSFP(Quad Small Form-factor Pluggable)模块是一种高速、热插拔式的光模块,可用于以太网、光纤通信和数据中心网络等高带宽应用。QSFP模块包括QSFP+、QSFP28和QSFP-DD等不同规格,分别支持40G、100G和400G的数据传输速率。

3.CFP模块

CFP(C form factor pluggable)模块是一种大型、热插拔式的光模块,主要用于100G和400G的高速光纤通信应用。CFP模块包括CFP、CFP2和CFP4三种规格,分别支持100G和400G的数据传输速率。

4.XFP模块

XFP(10 Gigabit Small Form Factor Pluggable)模块是一种较小尺寸的光模块,可用于10G以太网、SONET和光纤通信等应用。XFP模块常用于长距离传输,有较高的数据传输速率和较低的功耗。

5.GBIC模块

GBIC(Gigabit Interface Converter)模块是一种老旧的光模块标准,可用于千兆以太网(GbE)和光纤通信等应用。GBIC模块通常较大,并且通信速率较低,不太常见于现代光纤通信网络中。

光模块距离分类

光模块距离分类

光模块距离分类

光模块是一种广泛应用于光通信领域的关键设备,用于实现光纤之间的数据传输。根据其传输距离的不同,光模块可以分为不同的分类。在本文中,我将介绍几种常见的光模块距离分类。

1. 近距离传输模块:

近距离传输模块主要用于短距离的数据传输,通常在几百米到一公里的范围内。这种类型的光模块通常采用多模光纤进行传输,常见的标准包括光纤通道多路复用(FDDI)、快速以太网(Fast Ethernet)和千兆以太网(Gigabit Ethernet)。近距离传输模块通常使用VCSEL(垂直腔面发射激光器)作为光源,其成本相对较低。

2. 中距离传输模块:

中距离传输模块适用于数十公里的数据传输。这种类型的光模块通常采用单模光纤进行传输,常见的标准包括光纤分布式数据接口(FDDI)、高速以太网(Gigabit Ethernet)和SDH/SONET(同步数字层次结构/同步光纤网络)。中距离传输模块使用的光源一般是DFB(分布式反馈)激光器,具有较高的性能和稳定性。

3. 长距离传输模块:

长距离传输模块用于数百到数千公里的数据传输。这种类型的光模块通常采用单模光纤进行传输,并使用EDFA(掺铒光纤放大器)进行信号放大。常见的标准包括长距离以太网(10GBASE-ZR)和光纤通道接口(Fibre Channel)。长距离传输模块使用的光源一般是CWDM

(连续波多路复用)或DWDM(密集波分复用)激光器,具有较高的发射功率和较大的传输带宽。

4. 超长距离传输模块:

超长距离传输模块用于数千到数万公里的数据传输,通常应用于光纤通信的骨干网和跨洲际传输。这种类型的光模块通常采用单模光纤进行传输,并使用Raman放大器或EDFA进行信号放大。超长距离传输模块使用的光源一般是DWDM激光器,具有较高的发射功率和较大的传输带宽。

光模块封装类型分类

光模块封装类型分类

光模块封装类型分类

以光模块封装类型分类为标题,写一篇文章。

光模块是光通信领域中非常重要的组件,它能够将电信号转换为光信号,实现光纤传输。根据封装的不同方式,光模块可以分为多种类型。本文将对光模块的封装类型进行分类介绍。

一、直插式光模块

直插式光模块是一种常见的封装形式,它采用直接插入到光模块插座中的方式进行连接。这种封装类型具有体积小、安装方便等特点,广泛应用于数据中心、企业局域网等场景。常见的直插式光模块有SFP、XFP、QSFP等。

SFP(Small Form-factor Pluggable)是一种小尺寸的光模块,支持多种传输速率和传输距离。它广泛应用在以太网、光纤通信等领域。SFP模块可以实现热插拔,方便维护和升级。

XFP(10 Gigabit Small Form-factor Pluggable)是一种支持10G传输速率的光模块。它在传输速率和尺寸上相对于SFP有所提升,适用于高速率数据传输和光网络应用。

QSFP(Quad Small Form-factor Pluggable)是一种支持高密度端口的光模块。它可以同时传输4个信号,支持多种传输速率和传输距离。QSFP模块广泛应用于高速率数据传输和光网络中。

二、模块化光模块

模块化光模块是一种将光模块封装在机械结构中的形式,可以为光模块提供更好的保护和散热性能。常见的模块化光模块有CXP、CFP等。

CXP(100 Gigabit Parallel Active Optical Cable)是一种支持高速率传输的模块化光模块。它采用多芯光纤进行连接,支持100G 传输速率。CXP模块广泛应用于高速率数据中心和计算机网络中。

不同光模块类别

不同光模块类别

不同光模块类别

光模块就像是通讯界的“翻译官”,它能把电信号转化成光信号,再把光信号转回电信号,让信息在光纤里飞快地穿梭。不同的光模块种类各异,主要依据它们的“特长”和“工作范围”来区分:

按速度分:

普通速度的光模块:就像普通的自行车,速度适中,比如100Mbps的光模块。

中等速度的光模块:相当于电动车,速度快点,像1Gbps的SFP光模块,还有10Gbps 的SFP+光模块。

高速狂飙的光模块:犹如跑车级别,如40Gbps的QSFP+、100Gbps的QSFP28,甚至400Gbps的QSFP-DD,嗖一下就把信息送出去了。

按传输距离分:

短途选手:适合在数据中心内部的设备之间“接力”,传输距离短,就像在小区里送信。

中长途选手:可以在城市间穿梭,传输距离几十公里到几百公里,就像城乡公交。

超级马拉松选手:跨越地域甚至国界,传输距离远达几百上千公里,就像国际航班。

按使用的“颜色”(波长)分:

多模光模块:常用的是850nm波长的“红光”,适合短距离传输,比如数据中心内部。

单模光模块:用1310nm或1550nm波长的“红外线”,跑得远,适合长途传输。

彩虹般的DWDM/CWDM光模块:就像用不同颜色的激光笔同时发送信息,能大大增加传输容量。

按外观造型分:

SFP(小号可插拔):小巧玲珑,主要用于千兆网络,插拔方便。

SFP+:SFP的小升级版,能跑更快的速度,支持10Gbps。

XFP:专门用于10Gbps的光纤通讯,是个“专业户”。

QSFP系列:像是四胞胎兄弟,一次能跑四个“赛道”,传输速度贼快。

按工作场合分:

光模块hs编码

光模块hs编码

光模块hs编码

光模块HS编码是指用于光纤通信系统中的光电子器件,主要包括光纤、光放大器、光发射器、光接收器等。根据我国的进出口贸易分类,光模块大致可分为以下几类:

1.光学元件:包括光纤、光栅、透镜、反射镜等。

2.光电子器件:包括光电二极管、光电三极管、光敏电阻、光敏电容等。

3.光通信设备:包括光纤交换机、光纤路由器、光纤收发器等。

4.光放大器:包括光纤放大器、半导体放大器、掺铒光纤放大器等。

5.无源光器件:包括光纤连接器、光纤耦合器、光分路器、光衰减器等。

6.光测量仪器:包括光功率计、光谱分析仪、光纤测试仪等。
在这些光模块中,HS编码主要涉及以下几个方面:

7.光纤:主要包括光纤芯材、光纤预制棒、光纤光缆等,HS编码为9001、9002等。

8.光电子器件:主要包括光电二极管、光电三极管等,HS编码为9014、9015等。

9.光通信设备:主要包括光纤交换机、光纤路由器等,HS编码为9016、9017等。

10.光放大器:主要包括光纤放大器、半导体放大器等,HS编码

为9018、9019等。

11.无源光器件:主要包括光纤连接器、光纤耦合器等,HS编码为9020、9021等。

12.光测量仪器:主要包括光功率计、光谱分析仪等,HS编码为9031、9032等。


需要注意的是,以上HS编码仅为大致分类,实际进出口时,还需根据具体产品种类和性能进行详细编码。另外,HS编码可能会根据国际贸易形势和国家税收政策进行调整,请及时关注相关通知。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

光模块

一、光收发一体模块定义

光收发一体模块由光电子器件、功能电路和光接口等组成,光电子器件包括发射和接收两部分。发射部分是:输入一定码率的电信号经内部的驱动芯片处理后驱动半导体激光器(LD)或发光二极管(LED)发射出相应速率的调制光信号,其内部带有光功率自动控制电路,使输出的光信号功率保持稳定。接收部分是:一定码率的光信号输入模块后由光探测二极管转换为电信号。经前置放大器后输出相应码率的电信号,输出的信号一般为PECL电平。同时在输入光功率小于一定值后会输出一个告警信号。

二、光收发一体模块分类

按照速率分:以太网应用的100Base(百兆)、1000Base(千兆)、10GE

SDH应用的155M、622M、2.5G、10G

按照封装分:1×9、SFF、SFP、GBIC、XENPAK、XFP,各种封装见

1×9封装——焊接型光模块,一般速度不高于千兆,多采用SC接口

SFF封装——焊接小封装光模块,一般速度不高于千兆,多采用LC接口

GBIC封装——热插拔千兆接口光模块,采用SC接口

SFP封装——热插拔小封装模块,目前最高数率可达4G,多采用LC接口

XENPAK封装——应用在万兆以太网,采用SC接口

XFP封装——10G光模块,可用在万兆以太网,SONET等多种系统,多采用LC接口

按照激光类型分:LED、VCSEL、FP LD、DFB LD

按照发射波长分:850nm、1310nm、1550nm等等

按照使用方式分:非热插拔(1×9、SFF),可热插拔(GBIC、SFP、XENPAK、XFP)

三、光纤连接器的分类和主要规格参数

光纤连接器是在一段光纤的两头都安装上连接头,主要作光配线使用。

按照光纤的类型分:单模光纤连接器(一般为G.652纤:光纤内径9um,外径125um),多模光纤连接器

按照光纤连接器的连接头形式分:FC,SC,ST,LC,MU,MTRJ等等,目前常用的有FC,SC,ST,LC,

FC型——最早由日本NTT研制。外部加强件采用金属套,紧固方式为螺丝扣。测试设备选用该种接头较多。

SC型——由日本NTT公司开发的模塑插拔耦合式连接器。其外壳采用模塑工艺,用铸模玻璃纤维塑料制成,呈矩形;插针由精密陶瓷制成,耦合套筒为金属开缝套管结构。紧固方式采用插拔销式,不需要旋转。

LC型——朗讯公司设计的。套管外径为1.25mm,是通常采用的FC-SC、ST套管外径2.5mm的一半。提高连接器的应用密度。按照光纤连接器连接头内插针端面分:PC,SPC,UPC,APC

按照光纤连接器的直径分:Φ3,Φ2, Φ0.9

光纤连接器的性能主要有光学性能、互换性能、机械性能、环境性能和寿命。其中最重要的是插入损耗和回波损耗这两个指标。

1、光模块传输数率:百兆、千兆、10GE等等

2、光模块发射光功率和接收灵敏度:发射光功率指发射端的光强,接收灵敏度指可以探测到的光强度。两者都以dBm为单位,是影响传输距离的重要参数。光模块可传输的距离主要受到损耗和色散两方面受限。损耗限制可以根据公式:损耗受限距离=(发射光功率-接收灵敏度)/光纤衰减量来估算。光纤衰减量和实际选用的光纤相关。一般目前的G.652光纤可以做到1310nm波段0.5dB/km,1550nm波段0.3dB/km甚至更佳。50um多模光纤在850nm波段4dB/km 1310nm波段2dB/km。对于百兆、千兆的光模块色散受限远大于损耗受限,可以不作考虑。

3、 10GE光模块遵循802.3ae的标准,传输的距离和选用光纤类型、光模块光性能相关。

4、饱和光功率值指光模块接收端最大可以探测到的光功率,一般为-3dBm。当接收光功率大于饱和光功率的时候同样会导致误码产生。因此对于发射光功率大的光模块不加衰减回环测试会出现误码现象。

五、光模块功能失效重要原因

光模块功能失效分为发射端失效和接收端失效,分析具体原因,最常出现的问题集中在以下几个方面:

1.光口污染和损伤

由于光接口的污染和损伤引起光链路损耗变大,导致光链路不通。产生的原因有:

A.光模块光口暴露在环境中,光口有灰尘进入而污染;

B.使用的光纤连接器端面已经污染,光模块光口二次污染;

C.带尾纤的光接头端面使用不当,端面划伤等;

D.使用劣质的光纤连接器;

光缆性能指标

由于在光纤系统的实施过程中,涉及到光纤的镉铺设,光纤的弯曲半径,光纤的熔接、跳线,更由于涉及方法及物理布线结构的不同,导致两个网络设备间的光纤路径上光信号的传输衰减有很大不同。虽然光纤的种类较多,但光纤及其传输系统的基本测试方法大体相同,所使用的测试仪器也基本相同。对磨接后的光纤或光纤传输系统,必须进行光纤特性测试,使之符合光纤传输通道测试标准。基本的测试内容包括以下几项。

(1)光纤衰减

由多个子系统组成的光纤通道的衰减,对62.5/125μm光纤和8/125μm光纤不应超过11bB,对其他类型的光纤可能有更严格的限制。光纤线路的最大衰减值如表4-5所示。

(2)光纤波长窗口参数

光纤波长窗口参数如表4-6所示。

(3)光回波损耗限值

综合布线系统光纤布线链路任一接口的光回波损耗限值应符合表4-7的规定。

(4)传输延迟

有些应用系统可能对光缆布线通道的最大传输延迟有专门的要求,可以按照GB/T8401规定的相移法或脉冲时延进行测量。
