高铁接触网零件名称及用途
高速铁路接触网零件图汇编
高速铁路接触网零件图一、腕臂系统1、承力索座用途：本零件适用于在¢60平腕臂上悬挂承力索。
2、腕臂支撑用途：本零件适用于在平、斜腕臂之间的加强连接。
3、定位环用途：本零件适用于在斜腕臂及定位管中连接定位器或连接其它带钩头零件。
4、锚支定位卡子用途：本零件适用于正线或站线锚段关节非工作支接触线或承力索定位处。
5、铝合金套管座6、定位环二、定位装置1、套管双耳用途：本零件用于在斜腕臂上方连接耳环式零件。
2、组合定位器用途：本零件用于在直线区段或R>800m曲线段腕臂柱上通过定位线夹固定接触线。
3、定位线夹用途：本零件适用于在定位处固定接触线。
4、定位管卡子用途：本零件适用于在腕臂和定位管上固定耳环类零件。
5、定位钩三、棘轮下锚补偿装置1、接触线棘轮补偿装置用途：本装置用于接触网下锚处调整导线张力。
2、承力索棘轮补偿装置用途：本装置用于接触网下锚处调整导线张力。
3、接触线终端锚固线夹用途：本零件用于铜合金或铜接触线终端锚固处。
4、承力索终端锚固线夹用途：本零件适用于线型为(TJ95-127)和（LXGJ80-100）承力索终端锚固使用。
5、接触线终端锚固线夹6、铝合金棘轮下锚补偿装置给合图四、悬吊零件1、整体吊弦用途：适用于电气化铁道接触网系统中在承力索上悬吊接触线。
2、杵座鞍子用途：本零件适用于电气化铁道接触网系统中悬挂直径为9~20平方毫米的金属绞线。
3、整体吊弦4、可调整体吊弦5、滑动吊弦五、中心锚结装置1、接触线中心锚结线夹用途：适用于电气化铁路接触网系统中防止整个锚段向一侧窜动或接触悬挂断线时缩小事故范围。
2、承力索中心锚结线夹用途：适用于电气化铁路接触网系统中防止整个锚段向一侧窜动或接触悬挂断线时缩小事故范围。
3、中心锚结装置组合图4、三跨式接触线中心锚结线夹5、接触线中心锚结线夹6、中心锚结线夹7、承力索中心锚结线夹六、电连接装置1、接触线电连接线夹用途：适用于标称截面为85mm2、110mm2、120mm2、150mm2的铜合金或铜接触线与软铜绞线TRJ95、TRJ120之间电气连接处。
高铁接触网抢修零件解析
70-120承力索电连接线夹
名称：承力索电连接线夹 型号：70-120 功用：承力索处和电连线 连接保证电流畅通。
120型接触线电连接线夹
名称：接触线电连接线夹 型号：120-120 功用：接触线处和电连线 连接保证电流畅通。
JB-4并沟线夹
名称：铝并沟线夹 型号：JB-4 功用：电气连接用。
连接板
名称：连接板 型号： 功用：与双耳环型零件连 接。
L-1240型连接板
名称：连接板 型号：L-1240型连接板 功用：
120-85接触线电连接线夹
名称：接触线电连接线夹 型号：85-120 功用：接触线处和电连线连接 保证电流畅通。
95-85接触线电连接线夹
名称：接触线电连接线夹 型号：85-95 功用：接触线处和电连线 连接保证电流畅通。
接触线吊弦线夹
名称：接触线吊弦线夹 型号： 功用：和吊弦连接固定接触线。
承力索吊弦线夹
名称：承力索吊弦线夹 型号： 功用：固定在承力索上和吊弦连接。
杵座鞍子
名称：杵座鞍子 型号： 功用：与杵头悬挂绝缘子 连接悬挂线索。
双耳连接器
名称：双耳连接器 型号： 功用：和耳环型零件连接 导线回头。
锚支定位卡子
长支持器
名称：长支持器 型号：JL10-89 功用：与定位管组成可调定位器，固定 定位线夹、定位两接触线相交时较低一 支接触线。
支持器
名称：支持器 型号： 功用：
四腿直角挂板
名称：四腿直角挂板 型号：Z－7 功用：和双耳零件连接。
三腿直角挂板
名称：三腿直角挂板 型号：ZS－10 功用：连接、改变零件方向。
目录
27、接触线吊弦线夹 28、承力索吊弦线夹 29、杵座鞍子 30、双耳连接器 31、锚支定位卡子 32、夹环 33、50mm型定位环线夹 34、80mm型定位环线夹 35、80mm型单横承力索线夹 36、双槽承力索座 37、单槽承力索座 38、接地线夹 39、接地连接线夹
高铁接触网基础知识—接触网的组成
定位管
定位器
支柱与基础的组成
➢支柱与基础用以承受接触悬挂、支持和定位装置的全部负 荷，并将接触悬挂固定在规定的位置和高度上。
➢我国接触网中采用预应力钢筋混凝土支柱和钢柱 ➢基础是对钢支柱而言的，即钢支柱固定在下面的钢筋混凝
所获得的电
支持装置的组成
➢支持装置用以支持接触悬 挂，并将其负荷传给支柱 或其它建筑物。根据接触 网所在区间、站场和大型 建筑物而有所不同。
➢支持装置包括腕臂、拉杆、 绝缘子，及其它建筑物的 特殊支持设备。
悬式绝缘子
腕臂 棒式绝缘子
定位装置的组成
➢定位装置包括定位管、定 位器、支持器；
接触网的组成
接触网是沿铁路线上 空架设的向电力机车 供电的特殊形式的输 电线路。
其由接触悬挂、支持 装置、定位装置、支 柱与基础、附加导线 设备、其他设施等几 部分组成。
接触悬挂
支持装置
定位装置
支柱与基础
附加导线
接触悬挂的组成
➢接触悬挂包括接触线、吊弦、承力索以及坠砣补偿器。 ➢接触悬挂通过支持装置架设在支柱上，其功用是将从牵引变电
土制成的基础上，由基础承受支柱传给的全部负荷，并保 证支柱的稳定性。 ➢预应力钢筋混凝土支柱与基础制成一个整体，下端直接埋 入地下。
高速铁路接触网零部件的认知
调整系数不能连乘。将各附加调整系数相加，减去附加调
整系数的个数，加上定值地下1工，程概作预为算 附加调整系数值。
17
第三节 工程量计算方法
9．在气温（以当地气象台、站的气象报告为准）≥35°C或 者≤-10°C条件下进行勘察作业时，气温附加调整系数为 1.2。
10．在海拔高程超过2000m地区进行工程勘察作业时，高程 附加调整系数如下：
地下工程概预算
16
第三节 工程量计算方法
7．实物工作量
实物工作量由勘察人按照工程勘察规范、规程的规定和 勘察作业实际情况在勘察纲要中提出，经发包人同意后， 在工程勘察合同中约定。
8．附加调整系数
附加调整系数是对工程勘察的自然条件、作业内容和复
杂程度差异进行调整的系数。附加调整系数分别列于总则
和各章节中。附加调整系数为两个或者两个以上的，附加
能读出的尺寸为准。除另有规定外，工程量的计算单位应
按下列规定计算： （1）以体积计算的为立方米 （2）以面积计算的为平方米 （3）以长度计算的为米 （4）以重量计算的为吨或千克 （5）以件（个或组）计算的为件
（m3）； （m2）； （m）； （t或kg）； （个或组）。
汇总工程量时，其准确度取值：立方米、平方米、米
（3）工程勘察实物工作收费＝工程勘察实物工作收费基价 ×实物工作量×附加调整系数
（4）工程勘察技术工作收费＝工程勘察实物工作收费×技
术工作收费比例
地下工程概预算
15
第三节 工程量计算方法
5．工程勘察收费基准价 工程勘察收费基准价是按照本收费标准计算出的工程勘察基
准收费额，发包人和勘察人可以根据实际情况在规定浮动 的幅度内协商确定工程勘察收费合同额。 6．工程勘察实物工作收费基价 工程勘察实物工作收费基价是完成每单位工程勘察实物工作 内容的基本价格。工程勘察实物工作收费基价在相关章节 的《实物工作收费基价表》中查找确定。
(完整版)高铁接触网的结构
§2--3高铁接触网的结构与设施
一、高铁接触网支柱和基础
2、对接触网 支柱的要求
强度高、重量轻、 结构简单、材 料经济合理、 具有良好的耐 腐蚀能力以及 施工运营维护 方便。还应考 虑与周围环境 的协调，要造 型美观和漂亮。
图2-3 等径圆支柱
§2--3高铁接触网的结构与设施
一、高铁接触网支柱和基础
§2--3高铁接触网的结构与设施
二、高铁接触网支持装置
1、腕臂式支持
§2--3高铁接触网的结构与设施
二、高铁接触网支持装置 1、腕臂式支持
腕臂支持装置组成表
型 零件 号1
零件 2
零件3
零件4零件 5源自零件6零件7L 型
PL型 XL型 平腕臂 斜腕臂
套管座
L型 承力索座
管帽
L型支撑
L型 支撑管卡子
. 平腕臂结构的材料： 水平腕臂、斜腕臂、定位管支撑和腕臂支撑均采用铝合金制成； 平腕臂的结构特点： 抗风稳定性好 ；
腕臂：平、斜腕臂、腕臂支撑、棒式绝缘子等 横跨：软横跨、硬软横跨、硬横跨 定位装置：定位器、定位管、锚支定位卡子、防风拉线等 支柱：横腹杆、等径圆杆、H型钢柱、钢管柱等 基础：直埋、杯形基础、钻孔桩、扩大基础等
§2--3高铁接触网的结构与设施
接触网特点：露天设置+无备用+荷载多变+气象条件多样 对接触网零部件要求： 1、良好的稳定性和足够的弹性，电气上有良好的受流性能； 2、互换性，具有足够的抗振动、抗疲劳、抗腐蚀和耐磨性，较长
（2）承力索支承线夹与承力索间的滑动荷重应不小于3.9kN；承力索 支承线夹与腕臂管间的滑动荷重应不小于10.5kN；
（3）套管双耳与腕臂管间的滑动荷重应不小于7.9kN。
高速接触网材料(零部件)介绍
2013年3月20日
客专腕臂装配
填方段典型布置
客专腕臂装配
典型通过站布置
客专腕臂装配
典型通过站布置
客专腕臂装配
典型桥梁
客专腕臂装配
高铁支柱
用途：用于接触网 系统中承受接触悬 挂和支持装置的负 荷并将接触悬挂固 定在规定的高度。 常用型号： GH240、 GH300、 GHT-加强 型H型钢柱、 GHd单H型钢柱、 GHs双H型钢柱。 对应常用基础型号： A、B、C等多种型号， 对应的地脚螺栓6、 8、10等几种。 高度一般为7.8-11m.
客专腕臂装配
腕臂装配
客专腕臂装配
腕臂装配
客专腕臂装配
高架桥站前预留基础
客专腕臂装配
路基段接触网基础
客专腕臂装配
接触线采用S钩加滑轮组成的工具吊弦悬吊。 S钩长度一般分两种1.2m和1.4m两种，每跨悬挂4根工具吊弦。
客专腕臂装配
锚段关节
绝缘锚段关节：
客专腕臂装配
锚段关节
非绝缘锚段关节：
客专腕臂装配（定位线夹）
!!!!!
主夹板
材质：线夹本体：CuNi2Si H150
工艺：线夹本体采用金属模锻造工艺制造 紧 固 力 矩：70 Nm
U型销：T2
客专腕臂装配（锚支定位卡子 ）
材料：定位线夹：CuNi2Si 锚支定位卡子本体：EN AC-AlSi7Mg0.3 T6 工艺：锚支定位卡子本体采用金属模铸造工艺； 紧固力矩：U螺栓紧固力矩为35Nm；
客专腕臂装配（终端锚固装置）
渝利线六跨关节式电分相示意图
1
断
2
3
4
5 6
M1
合7
接触网零件图以及功能介绍
长支持器本零件适用于固定在Φ34mm、Φ27mm的定位管上，连接定位线夹，固定接触线。
异型并沟线夹适用于架空电力线路中导线的非承受力接续与分支，与绝缘罩配套使用起防护绝缘作用。
UT线夹适用于在电气化铁道接触网系统中下锚拉线与单环类零件连接处所用。
U型环补偿滑轮适用于在电气化铁道接触网系统终端下锚处补偿调节线索张力。
滑轮组按传动比分1:2、1:3和1:4三种规格，传动效率≥97% 。
承力索吊弦线夹适用于电气铁道接触网系统中铜、铝包钢绞线、铝包钢芯铝铰线、钢芯铝铰线、镀铝锌钢绞线承力索上悬吊直径不大于5mm的吊弦长、短吊环适用于电气化铁道接触网系统中截面高为50～80mm的角钢或槽钢构件上悬挂绝缘子串。
长定位环适用于道岔定位或反定位处连接定位器。
承力索承力索电连接线夹适用于TRJ95、TRJ120电连接线与GJ80、GJ100、TJ95、TJ120、TJ127承力索之间的并沟连接处。
承力索座适用于在平腕臂上悬挂承力索。
承力索终端锚固适用于电气化铁道接触网系统中在硬铜绞线(TJ70~120)承力索终端下锚处所用。
杵头杆杵座鞍子本零件适用于电气化铁道接触网系统中悬挂直径为Φ9mm～Φ20mm的金属绞线。
杵座楔形线夹适用于金属绞线做为承力索、横向承索及上下部定位绳等的终端与杵头零件的连接处。
带耳定位环线夹适用于电气化铁道接触网系统中软横跨的定位索上悬吊接触悬挂所用，斜吊线固定在耳孔上。
单耳连接器适用于电气化铁道接触网系统中在单环和双耳连接处。
单联碗头挂板定位管适用于电气化铁道接触网系统中腕臂与定位器的连接。
定位管卡子定位管支撑适用于电气化铁道接触网系统中定位装置的防风支撑。
定位环适用于电气化铁道接触网系统中腕臂及定位管中连接定位器或连接其它带钩头型零件。
定位环线夹本零件适用在软横跨结构中钩挂悬吊滑轮或定位器。
定位器适用于电气化铁道接触网系统中固定接触线位置。
定位线夹适用于接触线定位处，分别固定标称截面为85、110、120、150的铜或铜合金接触线。
动车论坛接触网零件——整体吊弦
接触网零件——整体吊弦
用途及性能
（1）用途:本零件适用于正线及站线全补偿简单链形悬挂中悬吊接触线。
一端与铜合金绞线承力索相连接，另一端与铜合金接触线相连接。
（2）整体吊弦：通常由接触线吊弦线夹、承力索吊弦线夹、心形环、压接管、连接线夹、调整螺栓及吊弦线等组成。
实际吊弦长度按施工要求确定。
吊弦长度可按现场实际进行调节。
（3）为防止电流灼伤吊弦，吊弦线与承力索、接触线之间应有可靠的电气连接和防护措施。
可调整体吊弦
（4）性能
1）接头或接触面最大温升不大于导线温升。
2）抗振动及抗疲劳能力：满足运行条件的要求；
3）整体吊弦应具有辅助载流功能。
4）优先采用鸡心环螺栓式整体吊弦。
5）吊弦装置整体拉伸破坏荷重应不小于5kN。
（5）一般性描述
1）吊弦线为1×7×7结构的10～12mm2铜合金软绞线。
2）线夹与吊弦线间的滑动荷重应不小于3.9kN。
3）线夹与接触线或承力索间的滑动荷重应不小于1.0kN。
））
）
）
材料
（1）吊弦线采用铜合金绞线，由49股单丝绞合。
线材符合TB/T3111-2005。
（2）承力索吊弦线夹本体采用CuNi2Si板材。
（3）接触线吊弦线夹本体采用CuNi2Si板材。
（4）心形环、吊弦线固定螺栓均采用0Cr18Ni9。
（5）吊弦线夹中的紧固件螺栓及止动垫圈采用0Cr18Ni9，螺母均采用1Cr18Ni9。
（6）钳压管、线鼻子采用T2铜。
制造工艺：
整体吊弦线夹本体采用冷煨弯工艺。
高铁接触网抢修零件解析
目录
1、承力索接头线夹 2、80mm型双横承力索线夹 3、定位环 4、48型长定位环 5、34型定位环 6、80mm双耳楔形线夹 7、50mm双耳楔形线夹 8、W-7B双联腕头挂板 9、W-7A单联腕头挂板 10、80mm杵座楔形线夹 11、50mm杵座楔形线夹 12、Q-7球头挂环 13、球形垫块
接触线吊弦线夹
名称：接触线吊弦线夹 型号： 功用：和吊弦连接固定接触线。
承力索吊弦线夹
名称：承力索吊弦线夹 型号： 功用：固定在承力索上和吊弦连接。
杵座鞍子
名称：杵座鞍子 型号： 功用：与杵头悬挂绝缘子 连接悬挂线索。
双耳连接器
名称：双耳连接器 型号： 功用：和耳环型零件连接 导线回头。
目录
83、软横跨弹簧补偿器 84、坠陀 85、圆杆双腕臂底座及槽钢 86、平腕臂绝缘瓷瓶 87、斜腕臂绝缘瓷瓶 88、下锚抱箍 89、压接式接触线电连接线夹 90、C型承力索电连接线夹 91、接触线电连接线夹 92、预绞式短护线条（美国帕尔普） 93、菱形分段绝缘器 94、消弧型分段绝缘器 95、抢修铁塔
目录
27、接触线吊弦线夹 28、承力索吊弦线夹 29、杵座鞍子 30、双耳连接器 31、锚支定位卡子 32、夹环 33、50mm型定位环线夹 34、80mm型定位环线夹 35、80mm型单横承力索线夹 36、双槽承力索座 37、单槽承力索座 38、接地线夹 39、接地连接线夹
40、接地线钩螺栓 41、焊接杵环 42、钩螺栓 43、套管双耳 44、腕臂管帽 45、限位定位器座 46、长支持器 47、支持器 48、四腿直角挂板 49、三腿直角挂板 50、支撑管卡子 51、承力索中心锚结线夹 52、接触线中心锚结线夹
48型长定位环
接触网零件大全
锚支定位卡子
锚支定位卡子，代号 为JL40-98，用于转换柱 固定非工作支接触线。
B-42型并沟线夹
B-42型并沟线夹(异径)，代号为 SD1-021-62，在LGJ-185回流线上连接 固定接地跳线。B-42：B为并沟线夹； 4用于185、240mm2线材；2用于70mBiblioteka 2线 材。JB-3型并沟线夹
法国弯刀型定位器
法国弯刀型定位器，代号为 STBAY ARM1.2m。适用于区间及车 站正线定位。
软定位器
软定位器，代号为JHJL64-2005 。用于侧线R＜1000m时的正、反 定位。反定位时需设定位立柱。
长定位立柱
长定位立柱，代号为JHJL82(1.5)-89。 一般用于反定位同时又是软定位处。用 于固定软定位器。
48型定位环
48型定位环，代号为 TB/T2075.24-2002。安装在48型定位 管或定位立柱上，用于安装普通 定位器。
48型长定位环
48型长定位环，代号为 TB/T2075.25-2002。安装在48 型定位管上，用于安装普通 反定位的定位器。
NUT-2型楔型线夹
NUT-2型楔型线夹，代号为GB2320.5-85。 用于拉线下端与拉线环连接。 NUT-2型适用于 LXGJ-80mm2拉线线材。
X型回流线肩架本体
X型回流线肩架，代号为
165 型钩螺栓
HL03-90。用于回流线 5°～20 °转角处。
2套，用于混 凝土支柱时应配
根据支柱类型和安 装高度选择规
1套固定角钢和2套 螺栓，螺栓及固定角钢
格型号。用 于钢柱时
的规格根据支柱类型和安装
应配
高度查安装图中安装表。
Φ400圆杆回流线肩架本体
常见接触网零件以及功能介绍
常见接触网零件以及功能介绍[图文并茂]套管双耳JL14-2002本零件适用腕臂或定位管上连接耳环型零件。
本零件采用Q235A或QAl9-4棒材，采用金属模锻工艺加工制造，材质为Q235A时，表面三级热浸镀锌。
本零件的最大水平工作荷重为5.8kN；最大垂直工作荷重为4.9kN，滑动荷重不小于7.5kN。
本零件螺栓的紧固力矩为44N.m。
P型组合承力索座本零件适用于平腕臂上悬挂支撑标称截面为80mm2、100mm2的钢承力索或95mm2、120mm2、127mm2的铜及铜合金承力索。
本零件选用牌号为ZG1Cr18Mn8Ni4N或ZG270-500的材料，采用熔模精密铸造工艺制造，材质为ZG270-500时，表面三级热浸镀锌。
本零件的最大水平工作荷重为5.8kN；垂直工作荷重为4.9kN；水平破坏荷重不小于17.4kN；垂直破坏荷重不小于14.7kN；滑动荷重不小于3.9kN；与腕臂之间的滑动荷重不小于 6.0kN。
本零件抱箍螺栓的紧固力矩为44N.m；线夹压块螺栓的紧固力矩为70N.m。
横承力索线夹JL23-2002本零件适用于软横跨GJ-70横承力索上悬挂吊线。
本零件采用Q235A或QAl9-4棒材，采用金属模锻工艺加工制造。
材质为Q235A时，表面三级热浸镀锌。
本零件最大垂直工作荷重为7.9kN；滑动荷重不小于9.8kN。
本零件U螺栓的紧固力矩为44N.m。
支持器JL09-2002本零件适用于接触网系统定位装置中，连接定位线夹，固定接触线。
本零件选用牌号为ZG1Cr18Mn8Ni4N或ZG270-500，采用熔模精密铸造工艺制造，材质为ZG270-500时，表面三级热浸镀锌。
本零件的最大水平工作荷重为2.5kN；滑动荷重不小于4.9kN；破坏荷重不小于7.5kN。
本零件螺栓的紧固力矩为44N.m.长支持器JL10-2002本零件适用于固定在Φ34mm、Φ27mm的定位管上，连接定位线夹，固定接触线。
接触网零件2
1：3滑轮补偿装置
1：3滑轮补偿装置，代号为 JHJL29(1/3)-05。用于15kN接触线及承 力索滑轮组全补偿下锚。
1：2滑轮补偿装置
1：2滑轮补偿装置，代号 为JHJL29(1/2)-05。用于10kN接触线滑 轮组全补偿下锚。
弹性张力补偿器
弹性张力补偿器，对软横跨上、 下部定位绳进行补偿，补偿张力为 3～7kN。该零件安装时应安装在软 横跨的松边。
130、165型钩螺栓
130、165型钩螺栓，代号为JL47-89。其中130 型用于钢柱与角钢件连接，165型用于钢柱与槽钢 件连接。
LGJ-185接续管
LGJ-185接续管。用于185mm2钢芯 铝绞线或铝绞线接头，安装时需涂接触 导电膏后进行压接。
定位管支撑
定位 管支撑，代 号为JL375-89。 用于正定位固定定位管。 其长度根据限界、及安装位置 不同而进行选用。
L(铝)型杵座鞍子
代号为JL17-89。适用于上 端与杵头悬式绝缘子连接， 下端悬挂线索。悬挂铝线时 用铝 衬垫
(L) 悬挂 铜线 用铜 衬垫 (T)。
悬垂线夹
悬垂 线夹， 用于与 单耳环 件连接。
接地跳线固定板
接地跳 线固定板，
代号为 JL320-89。
安装于双重绝缘时安 装接地跳线的耳环悬 式绝缘子与杵头悬式 绝缘子之间。
P-10T型针式绝缘子。 一般用于固定回流线角钢肩 架(转角≤5°时)、接地跳线 等。P-10M螺栓比P-10T长， 用于回流线柱顶支架。
铜铝 过渡设备
线夹，适 用于一边
为铜件另 一边为铝
件的连接。
铜铝过渡并沟线夹
铜铝过渡并沟线夹，用 于铜线与铝线并接处，将铜 铝进行过渡。
高铁接触网抢修零件
承力索接头线夹
名称：承力索接头线夹 型号：JL8803-T70、 JL8803-T95、JL8803T120 功用：承力索对接接头用。
80mm型双横承力索线夹
名称：双横承力索线夹 型号：2*80mm2 功用：软横跨双横承力索 上固定悬挂吊线。
定位环
名称：定位环 型号：60型 功用：在腕臂上钩挂定位 管或在定位管上钩挂定位 器。
80mm型单横承力索线夹
名称：单横承力索线夹 型号：80mm2 功用：软横跨单横承力索上固定悬挂吊线。
双槽承力索座
名称：双槽承力索座 型号： 功用：腕臂处固定承力索。
单槽承力索座
名称：单槽承力索座 型号：JL0518 功用：腕臂处固定承力索。
接地线夹
名称：接地线夹 型号： 功用：接地封线用于接地线用，和钢轨连接。
接触线吊弦线夹
名称：接触线吊弦线夹 型号： 功用：和吊弦连接固定接触线。
承力索吊弦线夹
名称：承力索吊弦线夹 型号： 功用：固定在承力索上和吊弦连接。
杵座鞍子
名称：杵座鞍子 型号： 功用：与杵头悬挂绝缘子 连接悬挂线索。
双耳连接器
名称：双耳连接器 型号： 功用：和耳环型零件连接 导线回头。
锚支定位卡子
14、连接板 15、L-1240型连接板 16、120-85接触线电连接线夹 17、95-85接触线电连接线夹 18、120型定位线夹 19、70-95承力索电连接线夹 20、95-95承力索电连接线夹 21、70-120承力索电连接线夹 22、120型接触线电连接线夹 23、JB-4并沟线夹 24、TJR-95+TJR-95电连接并沟线夹 25、JB-TL-43铜铝过渡电连接线夹 26、JB-TL-42铜铝过渡电连接线夹
地铁接触网零件图片
接触网材料图片一、绝缘子及避雷器名称： JA 型棒式绝缘子型号：备注：腕臂下底座处名称： 下锚绝缘子型号：XJ-1.5A备注：名称： JB 型棒式绝缘子型号：备注：腕臂上底座处名称：回流箱母排绝缘子型号：备注：回流箱母排名称：针式绝缘子型号：备注：刚性定位点名称：SA型棒式绝缘子型号：备注：刚柔过渡处名称：避雷器型号：备注：车辆段二、刚性部分名称：地线线夹托板型号：GXJL14-99备注：名称：T型头螺栓型号：备注：名称：电连接线夹型号：CJL05-98 D3备注：名称：电连接线夹型号：CJL05-98 D1备注：名称：接地挂环型号：备注：名称：汇流排定位线夹型号：GXJL02-99 C备注：盾构区间硅橡胶绝缘横撑用名称：硅橡胶中心锚结绝缘棒型号：备注：名称：汇流排定位线夹型号：GXJL02-99 B 备注：名称：硅橡胶绝缘横撑型号：备注：名称：悬吊槽钢型号：B型备注：名称：悬吊槽钢型号：A型备注：名称：电缆固定架型号：GXJL25-99 A备注：名称：汇流排中心锚结线夹型号：GXJL05-99备注：名称：汇流排电连接线夹型号：GXJL04-99备注：名称：化学螺栓及灌注药剂型号：RM20+RM20×270备注：名称：终锚线夹型号：CJL27-98 T120 备注：架空地线名称：调节螺栓型号：CJL89-98备注：名称：架空地线线夹型号：备注：名称：架空地线下锚底座型号：备注：名称：架空地线对向下锚安装底座型号：GXJL16-99备注：三、柔性部分名称：双承力索吊弦线夹型号：CJL02(SC)-2001备注：名称：吊索线夹型号：CJL01（D）-2001备注：名称：吊弦保护套型号：001-CW-13-026备注：名称： D1型双联板型号：CJL42(D1)-98备注：名称：双承力索锚固线夹型号：CJL39-98备注：名称：杵座鞍子型号：CJL17-99-T备注：名称：球头挂环型号：备注：名称：GDC（B）型电连接线夹型号：CJL204（B）-2002备注：名称：锚结绳固定线夹型号：CJL38-98备注：名称： U型卡箍型号：001-CW-13-121备注：名称： T1型坠铊杆型号：CJL46（T1）-2001备注：下锚坠铊用名称：长定位单环型号：CJL13（L）-98备注：名称：长定位双环型号：备注：名称：直式接触线电连接线夹型号：CJL04（Z）-98备注：名称：接触线定位线夹型号：备注：名称： CL3型定位器型号：CJL63(CL3)-2001 备注：名称：吊索线夹型号：备注：名称： 120型线夹型号：备注：名称： 60型长定位立柱型号：CJL82（60）-98 备注：名称： 48型长定位立柱型号：CJL82-98 48备注：名称： 50型双耳楔形线夹型号：CJL27（50）-99备注：名称：双耳楔形线夹插销型号：备注：名称：夹线环型号：CJL36-98备注：名称：连接线夹型号：CJL94-98备注：名称： T1型三角调节板型号：CJL88（T1）-98 备注：名称：定位环线夹型号：CJL12-98备注：名称： 300型双环杆型号：CJL55（300）-98 备注：名称：拉线双联板型号：CJL42-98（小）备注：名称：拉线双联板型号：CJL42-98（大）备注：名称：双线支承线夹型号：CJL18（L）-98 备注：名称： 1型管帽型号：JL07（1）-99 备注：名称： 1改型定位管卡子型号：CJL35（1）-98备注：名称：连接卡环型号：CJL403-2004备注：铜吊索名称：定位双环型号：CJL12（S48）-98 备注：名称： ZG60型长定位环型号：JL13（ZG60）-04 备注：名称： G34型定位环型号：JL12（G34）-04 备注：名称：34型支持器型号：CJL09（34）-2001 备注：名称： 48型定位环型号：JL12（G48）-04 备注：名称： ZG60型套管双耳型号：JL14（ZG60）-04 备注：名称：定位双环型号：CJL12（S60）-98 备注：名称： G60型定位环型号：JL12（G60）-04 备注：名称：双线铜悬吊滑轮型号：CJL77(S)-98备注：体西—体中名称：单线铜悬吊滑轮型号：备注：名称：长螺栓型号：备注：名称：抱箍型号：备注：。
高铁接触网的结构
螺栓螺纹生锈 符合要求基础
基础少螺栓
基础螺栓外露不足 基础表面不平整
§2--3高铁接触网的结构与设施
二、高铁接触网支持装置
包括腕臂式支持、软横跨支持、硬横跨支持、桥隧支持等；
它的作用是支持悬挂，并把悬挂的负荷传递给支柱和基础
1、腕臂式支持
高铁接触网采用刚性支持装置 优点：（1）承力索为底座式，通过调节 其位置来达到调整承力索的偏差，从 而缩短了接触网的安装调整时间，提 高了工作效率。 （2）承力索由悬挂状态改为支持状态， 消除了承力索、接触线晃动缺陷。 （3）刚性水平腕臂使接触网的腕臂装配 结构简化，装配零件数大大减少，有 利于设计和施工标准化；高速接触网 一般采用刚性支持，以保证系统的稳 定性。
图2-3 等径圆支柱
§2--3高铁接触网的结构与设施
一、高铁接触网支柱和基础
3、支柱类型
（1）H形钢柱 能适应客运专线以桥代路的 现况，能满足占地小、 自重轻、容量大、外形 轻巧的要求。 优点：断面尺寸小、制造和 运输简单、安装方便， 价格适中。 缺点：抗扭性能差。 高速铁路接触网施工中大规 模使用H形钢。
缺点：使用造价昂贵。
圆管形钢柱实物图
圆管钢柱
双圆管钢柱图
§2--3高铁接触网的结构与设施
一、高铁接触网支柱和基础
4、支柱基础 （1）普通钢筋混凝 土支柱基础 分为整体式支柱基 础与独立基础。 整体式支柱埋置深 一般为3000㎜； 独立基础要设置专 门的混凝土基础。 （2）钢支柱基础 分类：杯形、桩形、工字 形、锥形、单阶梯形、多 阶梯形等 杯型基础 杯型基础用于Ф 400 ㎜ 、Ф 550㎜ 砼圆柱 圆形基础 圆形基础用于H型钢柱 和圆管形钢柱
§2--3高铁接触网的结构与设施
高速铁路接触网零件图.
高速铁路接触网零件图一、腕臂系统1、承力索座用途：本零件适用于在¢60平腕臂上悬挂承力索。
2、腕臂支撑用途：本零件适用于在平、斜腕臂之间的加强连接。
3、定位环用途：本零件适用于在斜腕臂及定位管中连接定位器或连接其它带钩头零件。
4、锚支定位卡子用途：本零件适用于正线或站线锚段关节非工作支接触线或承力索定位处。
5、铝合金套管座6、定位环二、定位装置1、套管双耳用途：本零件用于在斜腕臂上方连接耳环式零件。
2、组合定位器用途：本零件用于在直线区段或R>800m曲线段腕臂柱上通过定位线夹固定接触线。
3、定位线夹用途：本零件适用于在定位处固定接触线。
4、定位管卡子用途：本零件适用于在腕臂和定位管上固定耳环类零件。
5、定位钩三、棘轮下锚补偿装置1、接触线棘轮补偿装置用途：本装置用于接触网下锚处调整导线张力。
2、承力索棘轮补偿装置用途：本装置用于接触网下锚处调整导线张力。
3、接触线终端锚固线夹用途：本零件用于铜合金或铜接触线终端锚固处。
4、承力索终端锚固线夹用途：本零件适用于线型为(TJ95-127)和（LXGJ80-100）承力索终端锚固使用。
5、接触线终端锚固线夹6、铝合金棘轮下锚补偿装置给合图四、悬吊零件1、整体吊弦用途：适用于电气化铁道接触网系统中在承力索上悬吊接触线。
2、杵座鞍子用途：本零件适用于电气化铁道接触网系统中悬挂直径为9~20平方毫米的金属绞线。
3、整体吊弦4、可调整体吊弦5、滑动吊弦五、中心锚结装置1、接触线中心锚结线夹用途：适用于电气化铁路接触网系统中防止整个锚段向一侧窜动或接触悬挂断线时缩小事故范围。
2、承力索中心锚结线夹用途：适用于电气化铁路接触网系统中防止整个锚段向一侧窜动或接触悬挂断线时缩小事故范围。
3、中心锚结装置组合图4、三跨式接触线中心锚结线夹5、接触线中心锚结线夹6、中心锚结线夹7、承力索中心锚结线夹六、电连接装置1、接触线电连接线夹用途：适用于标称截面为85mm2、110mm2、120mm2、150mm2的铜合金或铜接触线与软铜绞线TRJ95、TRJ120之间电气连接处。
接触网零件介绍
名称：《接触网零配件的介绍》所在学院铁道供电与电气学院班级铁供133姓名陈鋆霖学号 35指导老师邓缬完成日期图号CJL70-05 简图名称腕臂上底座规格尺寸用途、性能、材质1.本零件适用于锥形钢柱、等径圆钢柱和相应尺寸门型架钢柱上安装平腕臂。
2.本零件最大水平工作荷重≥10KN。
图号CJL70（D）-05 简图名称D型腕臂上底座规格尺寸用途、性能、材质1.本零件适用于等径吊柱安装平腕臂。
2.本零件最大水平工作荷重≥10KN。
图号CJL70（T）-05 简图名称T型腕臂上底座规格尺寸用途、性能、材质1.本零件适用于隧道壁及端墙上安装平腕臂。
2.本零件最大水平工作荷重≥10KN。
图号CJL72-05 简图名称双腕臂上底座规格尺寸用途、性能、材质1.本零件适用于锥形钢柱、等径圆钢柱和相应尺寸门型架钢柱上安装双支平腕臂。
2.本零件最大水平工作荷重≥10KN。
图号CJL61-05 简图名称平腕臂规格P LP尺寸用途、性能、材质1.本零件适用于平头斜腕臂安装中的平腕臂处。
2.在与针式绝缘子安装时需将绝缘子所带的螺栓旋入腕臂本体的螺母中并拧紧。
3.腕臂本体内焊接的螺母中心应与所钻孔的中心一致。
4.焊缝厚度应小于5mm。
5.焊接后3级镀锌，螺纹部分镀锌后应不影响安装。
6.L值根据安装图具体要求确定。
图号JL14-05 简图套管双耳名称规格尺寸用途、性能、材质1.本零件适用于在斜腕臂或定位管上连接耳环型零件。
2.本零件的最大水平工作荷重为 5.8KN，最大垂直工作荷重为4.9KN。
3.本零件的滑动荷重≥4.9KN。
4.零件本体材质为不锈钢，U螺栓为0Cr18Ni9，螺母、平垫圈和弹簧垫圈材质为1Cr18Ni9。
1安装注意事项1.1安装前需检查零配件是否齐全，装配是否灵活，运输中有无产生碰撞、砸伤等缺陷。
1.2M10的U螺栓、螺母涂以工业凡士林，并用扭矩扳手进行紧固，紧固加力速度均匀，不宜过大，直至力矩值为25-32N·m时停止。
高铁接触网零件名称及用途
高速铁路接触网零件讲义一、培训方式采用现场讲解,讲义课件和学员现场实际操作的方法二、培训对象所有电力和接触网专业的学员三、培训要求参加培训的人员能正确说出材料的名称和用途四、培训讲义一腕臂系统1、单槽承力索座用途：安装在平腕臂上悬挂承力索;1、双槽承力索座用途：安装在中心锚结支柱的平腕臂上悬挂承力索和固定中锚辅助绳;2、腕臂定位管支撑用途：本零件适用于在平、斜腕臂斜腕臂、定位管之间的加强连接;3、定位环用途：安装在斜腕臂及定位管中连接定位器或连接其它带钩头零件;4、锚支定位卡子用途：安装在转换柱非工作支定位管上固定非工作支接触线;5、套管双耳用途：安装在平腕臂上连接斜腕臂;6、支撑管卡子用途：安装在腕臂和定位管上固定耳环类零件支撑管;二定位装置1、矩形定位器用途：安装在直线区段或R>800m曲线段腕臂柱上通过定位线夹固定接触线;2、定位支座用途：安装在定位管上钩挂定位器;3、定位线夹用途：安装在定位器上固定接触线;三下锚补偿装置1、接触线棘轮补偿装置用途：本装置用于接触网下锚处调整导线张力;2、承力索棘轮补偿装置用途：本装置用于接触网下锚处调整导线张力;3、接触线终端锚固线夹用途：安装于铜合金或铜接触线终端锚固处;4、承力索终端锚固线夹用途：安装于线型为TJ95-127承力索终端锚固使用;5、接触线终端锚固线夹6、倒装耐张线夹：NLD-4用途：用于185mm2或240mm2铝绞线或钢芯铝绞线下锚;安装时铝绞线上应缠铝包带;四悬吊零件1、整体吊弦用途：安装在承力索上悬吊接触线;2、接触线吊弦线夹用途：安装在接触线上连接吊弦悬挂接触线3、承力索吊弦线夹用途：安装在承力索上连接吊弦悬挂接触线;4、杵座鞍子用途：与杵头形零件连接悬挂金属绞线;5、钩头鞍子用途：与带口单耳零件连接悬挂金属绞线;6、双耳鞍子用途：与单耳零件连接悬挂金属绞线;7、悬垂线夹用途：用于与单耳环件连接悬挂金属绞线;五中心锚结装置1、接触线中心锚结线夹用途：安装在接触线上与中锚绳连接,防止整个锚段向一侧窜动或接触悬挂断线时缩小事故范围;2、承力索中心锚结线夹用途：安装在承力索上固定中锚绳或中锚辅助绳,防止整个锚段向一侧窜动或接触悬挂断线时缩小事故范围;六电连接装置1、接触线电连接线夹用途：适用于标称截面为85mm2、110mm2、120mm2、150mm2的铜合金或铜接触线与软铜绞线TRJ95、TRJ120之间电气连接处;2、承力索电连接线夹用途：适用于铜及铜合金电连接线与铜承力索或铜合金承力索的电气连接处;3、接触线电连接线夹4、承力索电连接线夹七软横跨用零件1、定位环线夹用途：安装在软横跨上、下部定位绳上,钩挂定位器或悬吊接触悬挂;2、横承力索线夹用途：安装在软横跨横承力索处悬吊吊线;3、双横承力索线夹用途：安装在软横跨双横承力索处悬吊吊线;4、双耳楔形线夹用途：用于截面为50、80、100mm2 的铜包钢绞线或镀铝锌钢绞线终端锚固处;5、悬吊滑轮用途：与带口单耳零件连接悬挂承力索和弹性吊索;八腕臂底座1、旋转腕臂底座用途：安装在支柱上支撑腕臂装置;2、T型旋转腕臂底座用途：安装在支柱上支撑腕臂装置;3、保护线支座用途：安装在支柱或吊柱上,固定保护线;九接头类零件1、接触线接头线夹用途：用于接触线断线做对接接头;2、承力索接头线夹用途：用于承力索断线做对接接头;十连接件1、锚板U螺栓,用途：安装在锚板上,以便安装拉线棒或锚杆;2、LV型联板用途：代号为LC-0712;一般用于单支或单件与双支的转换处;如软横跨双横承力索;3、JB-3型并沟线夹等径用途：代号为GB2335.1-85;用于两支150mm2铝线并接;如对向下锚连线;4、预绞式护线条用途：安装在软横跨悬吊滑装置处的承力索上,以防承力索直接与滑轮相磨;5、D型连接板用途：两个双耳零件的连接;6、球型垫块用途：代号为JL30-89;用于钢柱软横跨上、下部定位绳的软横跨固定角钢处,安装时球面贴软横跨固定角钢,平面在垫片、螺母侧;7、角型垫块用途：代号为JL31-89;一般用于杵头杆或耳环杆有角度的处所;如软横跨横承力索钢柱上、回流线跨越的增高接头上;8、钢线卡子用途：用于钢绞线等的并接或回头,其规格根据线材选用;8、定位管卡子用途：代号为JL351.5-89;用于48型定位管安装定位管斜拉线;一般用于反定位定位管上安装斜拉线;9、双耳连接器用途：代号为JL32Y-89,两个单耳零件的连接;Y型为带销钉,W型为不带销钉;10、NUT-2型楔型线夹用途：代号为GB2320.5-85;用于拉线下端与拉线环连接; NUT-2型适用于LXGJ-80mm2拉线线材;11、NX-2型楔型线夹用途：用于拉线上端与承、线锚角钢连接;适用于LXGJ-80mm2拉线线材;12、球头挂环用途：用与杵座和双耳零件的连接;高铁必须使用Q－10的型号;13、焊接杵环用途：用与杵座和双耳零件的连接;多用于下锚处;14、杵头杆用途：代号为JL43600-89;一般用于软横跨钢柱上横承力索与钢柱连接及回流线在腕臂柱上增高接头跨越;安装时须在钢柱或增高接头上安装角型垫块;15、双环杆用途：代号为JL 55250 -89; 适用两个双耳零件的连接;如双耳连接器,双耳楔型线夹等;其规格较多,应根据需要选用;高铁需用特型双环杆;16、耳环杆用途：代号为JL54400-89;用于混凝土软横跨柱上安装横向承力索;该零件为孔内安装;17、防风拉线用途：用于正线限位定位器处,本零件将定位器与定位管相连,起防风作用;18、D型连接器用途：代号为TB2075.23-2002;用于下锚处,一端与双耳零件连接,另一端与耳环件连接;19、U型挂环用途：代号为GB2325-85;适用于与U型或环状的零件连接;如拉线基础上用的该零件一端与下拉环、另一端与下锚拉环连接;20、直角挂板用途：代号为GB2327-85;用与单耳和双耳零件的连接;21、长吊环：用途：代号为JL38-89;适用于5°～20 °转角时悬挂悬式绝缘子;它的安装具有方向性,斜边为受拉侧;22、双联碗头挂扳用途：代号为GB2324-85;适用于一端与耳环件另一端与杵头件连接23、单联碗头挂板用途：代号为GB2324-85;适用于一端与双耳件、另一端与杵头件连接;如用于下锚补偿杵头绝缘与双耳楔型线夹连接;W-7B型一般用于附加线下锚处杵头悬式绝缘子与耐张线夹连接;十一绝缘部件1、硅橡胶绝缘子用途：代号为双重绝缘FQXS-25/100738UH、非双重绝缘FQX-25/100738UH ;适用于一端与耳环件另一端与双耳件连接;2、硅橡胶绝缘子用途：代号为双重绝缘FQXS-25/100738UH、非双重绝缘FQX-25/100738UH ;适用于两端与双耳件连接;3、硅橡胶棒式绝缘子;用途：本零件适用于60型水平腕臂和斜腕臂的安装,水平腕臂时应采取防抽出措施;如在水平腕臂上钻孔后安装螺栓;安装时排水孔应朝下;4、棒式绝缘子用途：适用于水平腕臂和斜腕臂的安装;安装时排水孔朝下;双重绝缘时用QBZ2型;。
接触网零件图以及功能介绍

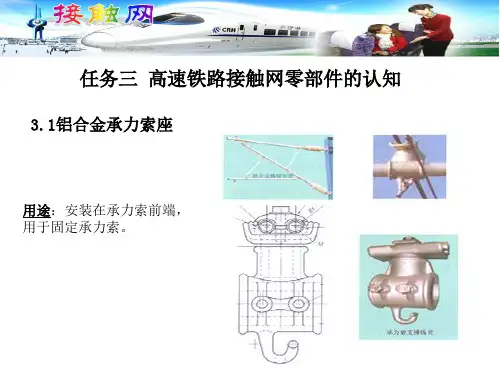

承力索座 适用于在平腕臂上悬挂承力索。
承力索终端锚固 适用于电气化铁道接触网系统中在硬铜绞线 (TJ70~120)承力索终端下锚处所用。
;..
..
杵头杆
预绞式防护条
载流整体吊弦
悬吊滑轮 适用于接触网系统全补偿链型悬挂中悬挂承力 索和弹性吊索。
;..
..
支撑管卡子 直角挂板 坠砣抱箍
坠砣
;..
承力索吊弦线夹 适用于电气铁道接触网系统中铜、铝包钢绞线、 铝包钢芯铝铰线、钢芯铝铰线、镀铝锌钢绞线承力索 上悬吊直径不大于 5mm 的吊弦
;..
..
长、短吊环 适用于电气化铁道接触网系统中截面高为 50～ 80mm 的角钢或槽钢构件上悬挂绝缘子串。
长定位环 适用于道岔定位或反定位处连接定位器。
承力索
杵座鞍子 本零件适用于电气化铁道接触网系统中悬挂直 径为 Φ 9mm～Φ 20mm 的金属绞线。
杵座楔形线夹 适用于金属绞线做为承力索、横向承索及上下部 定位绳等的终端与杵头零件的连接处。
带耳定位环线夹 适用于电气化铁道接触网系统中软横跨的定位 索上悬吊接触悬挂所用，斜吊线固定在耳孔上。
单耳连接器 适用于电气化铁道接触网系统中在单环和双耳 连接处。
单联碗头挂板
;..
..
定位管 适用于电气化铁道接触网系统中腕臂与定位器的 连接。
定位管卡子
定位管支撑 适用于电气化铁道接触网系统中定位装置的防风 支撑。
定位环 适用于电气化铁道接触网系统中腕臂及定位管中 连接定位器或连接其它带钩头型零件。
