传输线的反射干扰
传输线原理

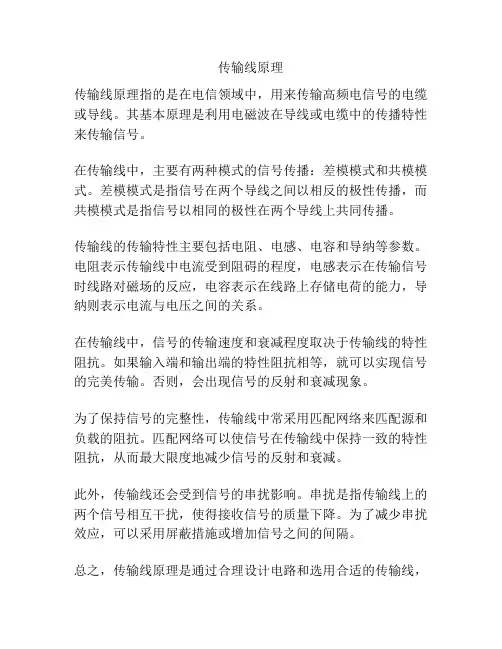

传输线原理
传输线原理指的是在电信领域中，用来传输高频电信号的电缆或导线。
其基本原理是利用电磁波在导线或电缆中的传播特性来传输信号。
在传输线中，主要有两种模式的信号传播：差模模式和共模模式。
差模模式是指信号在两个导线之间以相反的极性传播，而共模模式是指信号以相同的极性在两个导线上共同传播。
传输线的传输特性主要包括电阻、电感、电容和导纳等参数。
电阻表示传输线中电流受到阻碍的程度，电感表示在传输信号时线路对磁场的反应，电容表示在线路上存储电荷的能力，导纳则表示电流与电压之间的关系。
在传输线中，信号的传输速度和衰减程度取决于传输线的特性阻抗。
如果输入端和输出端的特性阻抗相等，就可以实现信号的完美传输。
否则，会出现信号的反射和衰减现象。
为了保持信号的完整性，传输线中常采用匹配网络来匹配源和负载的阻抗。
匹配网络可以使信号在传输线中保持一致的特性阻抗，从而最大限度地减少信号的反射和衰减。
此外，传输线还会受到信号的串扰影响。
串扰是指传输线上的两个信号相互干扰，使得接收信号的质量下降。
为了减少串扰效应，可以采用屏蔽措施或增加信号之间的间隔。
总之，传输线原理是通过合理设计电路和选用合适的传输线，
使得高频信号能够在电路中稳定传输，减少信号衰减和串扰，确保信号的质量和完整性。
高速电路传输线反射问题的分析与解决
武汉理工大学班级：___电子与通信工程153班_____ 姓名：_________ ___________ 学号：________1049731503239_______ 教师：____ ____________高速电路传输线反射问题分析与解决（武汉理工大学信息工程学院，武汉，430070）摘要：高速数字信号的传输线反射问题是影响现代数字电路设计的重要原因因素之一，严重的反射将破坏信号的完整性，并引起过冲现象，从而出现错误的数字逻辑和影响电路上元器件的正常使用。
本文重点的分析高速电路中信号反射产生的原因，和给出解决反射问题的方案。
关键词：传输线；反射；解决方案Abstract: Reflection high-speed digital signal is an important factor affecting the modern digital circuit design, serious reflection would undermine the integrity of the signal, and cause overshoot phenomenon, which appears erroneous digital logic and destruction devices. This paper analyzes in detail the causes of signal reflections and phenomena, and give a reflection solution.Keyword: Transmission line；reflection； solution1.引言反射就是在传输线上的回波，如果传输线的长度满足长线时，且没有合适的终端匹配，那么来自于驱动端的信号脉冲在接收端被反射，从而引起非预期效应，使信号轮廓失真。
反射是传输线的基本效应，即当信号沿着传输线传输时，碰到阻抗不连续时会发生反射。
驻波的原理和危害
驻波的原理和危害
驻波的原理：
驻波是指在传导线或波导中，由于波的反射和干涉引起的波的干扰现象。
当一定频率的信号在传导线或波导中传输时，会发生部分的信号反射，反射信号和传输信号相干干涉，形成驻波。
驻波的形成是由传输线的负载阻抗与传输线本身特性阻抗不匹配引起的。
驻波的危害：
1. 信号衰减: 驻波会导致信号在传输线中部分反射回源端，这些反射信号会与传输信号相互干扰，使得在接收端收到的信号强度降低，导致信号衰减。
2. 信号失真: 驻波会引起信号幅度和相位的变化，导致传输信号失真。
频率较高的信号在传输中产生的驻波更加明显，因此对于高频信号传输的应用，驻波会导致信号失真。
3. 电路不稳定: 在电路中，驻波会导致电流和电压的反射，从而导致电路中的电压和电流分布不均匀。
这种不均匀的分布可能会破坏电路的正常工作，使电路不稳定。
4. 能量损失: 由于驻波的形成会导致信号的反射和干涉，一部分能量被反射回源端，无法被传输到目的地，从而造成能量的损失。
总的来说，驻波会导致信号衰减、失真、电路不稳定和能量损失等问题，降低了信号传输的质量和效率。
因此，在设计和安装传输线或波导时，需要避免或减小驻波的影响。
第五章 传输线与反射
1V入射信号，终端电压值。为入射波与反射波之和。16
第五章 传输线与反射
5.3 电阻性负载的反射
那么采用源端匹配还是终端匹配？
• 常说采用源端匹配较好，为什么？假设源端不匹 配（如传输线特性阻抗为50W ，源内阻为10W）， 而终端匹配（终端负载为50W）。此时，因为传输 线上电压分压的关系，终端实际电压反而不到1V （50/60×1V=0.83V）。另外，终端常常给定的， 或者是要求高阻负载，不易匹配。 • 相 反 ， 对 于 1V 的 信 号 源 ， 当 源 端 单 端 匹 配 （50W），而终端开路时，传输线分压所得的0.5V， 在终端叠加成1V。当反射波返回源端时即被吸收， 不再形成振铃。因此，终端波形为1V的阶跃函数。
利用网格图仿真传输线远端的电压。用SPICE仿真得到。
23
第五章 传输线与反射
5.5 反弹图
图中有两个重要的特性：
第一，远端的电压最终逼近源电压1V，因为该 电路是开路的。所以，这是一个必然的结果， 即源电压最终是加在开路上。
第二，开路处的实际电压有时大于源电压。源 电压仅1V，然而远端测得的最大电压是1.68V。
入射信号穿越分界面时，产 生了反射电压和电流，从而 使分界面两侧的电压和电流 回路相匹配。
8
第五章 传输线与反射
5.2 反射形成机理
• 入 射 信 号 Vinc 向 着 分 界 面 传 播 ， 而 传 输 信 号 Vtrans向远离分界面的方向传播。分界面两侧电 压相同的条件：
Vinc Vrefl Vtrans
驱动器分别连接电阻10kW和10W时的输出电压。由这两个电压 19 计算驱动器内阻。
电路中的传输线理论与高频电路设计
电路中的传输线理论与高频电路设计在电路设计和高频通信领域，传输线理论是一个重要的概念。
传输线是用于在电路中传输信号的特殊导线结构，它们能够保持信号的高质量传输，并减少信号在传输过程中的失真和损耗。
本文将介绍传输线理论的基本原理，并探讨其在高频电路设计中的应用。
1. 传输线理论的基本原理传输线理论是基于电磁波传播的原理。
相比于简单的电缆或导线，传输线能够在高频信号传输过程中更好地保持信号的完整性。
其原理主要包括以下几个重要概念：1.1 行波特性传输线中的信号以行波的形式传播，而不是简单的电流或电压信号。
行波特性使得信号能够在传输线上快速传播，并减少由于信号的反射和干扰而引起的失真。
1.2 传输线参数传输线的参数包括特性阻抗、电感、电容和导纳等。
这些参数影响着传输线对信号的传输速度和阻抗匹配等特性。
1.3 反射和干扰传输线上的信号可能会产生反射和干扰，这会引起信号的失真和损耗。
传输线理论通过合理设计传输线的特性阻抗和终端阻抗，减少反射和干扰对信号的影响。
2. 传输线在高频电路设计中的应用传输线理论在高频电路设计中有着广泛的应用。
以下是一些常见的应用场景：2.1 高频信号传输在高频电路中，如射频电路或微波电路中，传输线通常被用于传输高频信号。
由于传输线的特性，它能够有效地传输高频信号，并减少信号在传输过程中的失真和损耗。
2.2 信号匹配与阻抗匹配传输线的特性阻抗对于信号的匹配和阻抗匹配非常重要。
在高频电路设计中，传输线可以用于匹配信号源和负载之间的阻抗，以确保信号的高质量传输。
2.3 信号延迟和相位控制传输线能够在电路中引入延迟和控制信号的相位。
这在一些特定的高频电路设计中具有重要作用，比如时钟分配、数据同步等。
3. 设计优化与验证在高频电路设计中，传输线的设计需要考虑多个因素，如传播延迟、功率损耗、信号完整性等。
通过使用传输线理论，可以对传输线的参数和特性进行优化，并确保电路的性能满足设计要求。
4. 结论传输线理论是理解和设计高频电路中不可或缺的一部分。
信号完整性(SI)分析-9~10传输线与反射
反射和失真使信号质量下降。一些情况下，它们看起来 就像是振铃。引起信号电平下降的下冲可能会超过噪声容 限，造成误触发。图 8.1 示例了短传输线末端由阻抗突变 造成的反射噪声。
Voltage, V ── 电压，V
time，nsec ──时间，ns
图 8.1 在 1 in 长、阻抗可控互连线的接收端，由于阻抗不匹配和 多次反射而产生的“振铃”噪声。
第二种特殊情况是传输线的末端与返回路径相短路， 即末端阻抗为 0。反射系数为(0 - 50) /(0 + 50) = -1。 1V 入射信号到达远端时，产生-1V 反射信号向源端传播。 短路突变处测得的电压为入射电压与反射电压之和， 即 1V + -1V＝0。这是合理的，因为如果此处是严格按定义 规定的短路，短路点两侧不可能有电压差。此处电压为 0V 的原因就是它是从源端出发的正向行波和返回源端的负向 行波之和。
高速电路与系统互连设计中 信号完整性(SI)分析
(之9~10[八]：传输线与反射)
李玉山
西安电子科技大学电路CAD研究所
8.0
提示
引言
如果信号沿互连线传播时所受到的瞬态阻抗发生变化，则一部分信号将
被反射，另一部分发生失真并继续传播下去，这一原理正是单一网络中多数信号完整 性问题产生的主要原因。
―――――――――――――――――――――――――――――――――
reflected ──反射
incident── 入射
measured ──测量
图 8.4 如果区域 2 是开路，则反射系数
经常说信号到达传输线的末端时，其值翻倍。从数值上这是正确的，可实
际上发生的情况并非如此。总电压即两个行波之和虽然是入射电压的两倍，但是这样 说会引起错误的直觉。最好还是把末端电压看作入射电压与反射电压之和。
电路设计中的信号完整性SI问题分析与解决
电路设计中的信号完整性SI问题分析与解决引言：在现代电子设备中，信号完整性是一个至关重要的问题。
由于信号的传输速度越来越高，信号完整性问题变得尤为突出。
本文将分析信号完整性（Signal Integrity，简称SI）问题在电路设计中的重要性，并介绍一些常见的SI问题及其解决方法。
一、信号完整性的重要性信号完整性是指在信号传输过程中保持信号波形的准确性和完整性，确保信号的正确传递和解读。
如果信号受到干扰、衰减或失真，可能会导致数据的错误传输或丢失。
这对于各种电子设备，尤其是高速数据传输的系统来说，都是一项极其重要的考虑因素。
二、常见的SI问题1. 反射干扰反射干扰是信号在多个传输线之间传播时产生的一种干扰现象。
当信号到达传输线末端时，一部分信号能够反射回来，与输入信号相叠加，引起波形失真。
这种干扰主要由于阻抗不匹配引起。
2. 串扰干扰串扰干扰是指在多条相邻的传输线上，信号在传输过程中相互影响的现象。
这种干扰主要由于电磁场相互耦合引起，导致信号波形失真，降低信号质量。
3. 时钟抖动时钟抖动是指时钟信号在传输中出现的随机时移现象。
时钟抖动可能导致时序错误，使系统无法正确同步，进而影响整个系统的性能。
三、SI问题的解决方法1. 降低阻抗不匹配为了解决反射干扰问题，可以通过匹配传输线和负载的阻抗，减少信号反射。
采用合适的终端电阻，可以使信号在传输线上的反射最小化。
2. 优化布线方式在设计电路板布线时，应尽量避免传输线之间的相互干扰。
合理安排和分隔传输线的布局，使用屏蔽层和地平面层等技术手段，可有效减少串扰干扰。
3. 使用信号完整性分析工具借助信号完整性分析工具，可以模拟和分析信号在电路板上的传输过程，帮助发现潜在的SI问题。
通过调整设计参数，优化电路板布线，可以提前预防并解决SI问题。
4. 时钟校准技术对于时钟抖动问题，可以采用时钟校准技术来调整时钟信号的时序和相位。
通过使用高精度的时钟源和时钟校准电路，可以有效减少时钟抖动带来的问题。
传输线效应详解
传输线效应详解
传输线效应详解
基于上述定义的传输线模型，归纳起来，传输线会对整个电路设计带来以下效应。
• 反射信号Reflected signals
• 延时和时序错误Delay & TIming errors
• 多次跨越逻辑电平门限错误False Switching
• 过冲与下冲Overshoot/Undershoot
• 串扰Induced Noise (or crosstalk)
• 电磁辐射EMI radiaTIon
5.1 反射信号
如果一根走线没有被正确终结(终端匹配)，那幺来自于驱动端的信号脉冲在接收端被反射，从而引发不预期效应，使信号轮廓失真。
当失真变形非常显着时可导致多种错误，引起设计失败。
同时，失真变形的信号对噪声的敏感性增加了，也会引起设计失败。
如果上述情况没有被足够考虑，EMI 将显着增加，这就不单单影响自身设计结果，还会造成整个系统的失败。
反射信号产生的主要原因：过长的走线；未被匹配终结的传输线，过量电容或电感以及阻抗失配。
5.2 延时和时序错误
信号延时和时序错误表现为：信号在逻辑电平的高与低门限之间变化。
消除传输线的反射带来的影响的方法
消除传输线的反射带来的影响的方法消除传输线的反射带来的影响是保证信号传输质量和稳定性的重要任务之一。
反射信号可能会导致信号失真、噪声增加以及其他不良影响，因此需要采取一系列措施来解决这些问题。
本文将就这方面的方法进行探讨。
1.增加终端阻抗匹配：终端阻抗匹配是消除传输线反射的基本方法。
当信号源的输出阻抗与传输线的特性阻抗相匹配时，传输线上的反射信号将被最小化。
通常，使用特性阻抗和终端阻抗相等的传输线，如50欧姆同轴电缆，以确保阻抗匹配。
2.添加终端电阻：在一些情况下，无法完全匹配终端阻抗。
因此，添加一个匹配终端的电阻来吸收反射信号是一种常见的方法。
这种电阻被称为终端电阻或终端阻抗，并且应与特性阻抗相等。
这样做可以使反射信号被吸收，避免与主信号相互干扰。
3.采用衰减器：衰减器是一种用于降低信号幅度的电路。
在传输线的末端或关键节点处安装衰减器可以有效地消除反射信号。
衰减器的阻抗应与特性阻抗相匹配，以确保在不引入过多信号噪声的同时实现衰减效果。
4.使用终端网络：终端网络是一种由电阻、电容和电感等元件组成的网络。
它被安装在信号源和传输线之间，用于调整阻抗并消除反射信号。
终端网络的设计可以根据特定需求进行调整，以匹配传输线和信号源的特性阻抗。
5.调整传输线长度：传输线长度的选择对于消除反射信号也起着重要作用。
当传输线长度为特定波长的整数倍时，反射信号可以在较远的位置被吸收，从而减少反射对信号质量的干扰。
因此，可以通过调整传输线长度来最小化反射信号。
6.使用阻抗转换器：阻抗转换器是一种被广泛用于消除传输线反射的设备。
它将信号源的输出阻抗与特性阻抗匹配，将传输线的输入阻抗与特性阻抗相匹配。
这样做可以有效地减少反射信号，提高信号传输的质量和稳定性。
7.增加终端接地：良好的接地是消除传输线反射信号的关键。
将终端接地良好地连接到地线可以有效地降低信号的反射。
同时，减少接地导线的长度和电阻也是必要的，以确保信号的良好接地。
2.2 传输线的输入阻抗、反射系数与工作状态优秀PPT
0
2
一、传输线的反射系数 和阻抗 Z
1. 反射系数Γ 传输线上的电压和电流可表示为
U
(z)
A1e
jz
A2e
jz
1 2
(U1
Z0 I1)e jz'
1 2
(U1
Z0 I1)e jz'
U
(z' )
U
(z' )
I (z)
1 2
( A1e jz
A2e jz )
（2-17）
1 2Z0
(U1
10
三、传输线的驻波状态
我们把反射系数模等于1的全反射情况称为驻波状态。 【定理】 传输线全反射的条件是负载接纯电抗，即
因为 设
l
Zl Zl
Z0 Z0
Zl jX l
Zl Rl jX l
| l
|2
( Rl ( Rl
Z0)2 Z0)2
X
2 l
X
2 l
1
Rl2
2Rl Z0
Z
2 0
X
2 l
一率采用电压反射系数
l (z' 0)
任意出z'的电压反射系数 (z') U (z') /U (z')
U (z' 0)e jz' U (z' 0)e jz'
负载反射与输入反射关系 (z' ) l e j2z'
U (z') U (z')[1 (z')] I (z') I (z')[1 (z')]
l
jz '
'
U
l
传输线反射的理论分析
传输线反射的理论分析作者：鲁政嘉来源：《硅谷》2008年第17期[摘要]信号完整性是指信号在信号线上的质量。
信号完整性问题由多种因素引起，归结起来有反射、串扰、过冲和下冲、振铃、信号延迟等，其中反射和串扰是引发信号完整性问题的两大主要因素。
从反射形成机理、反射对信号的影响、端接电阻匹配方式等几个方面介绍反射的形成和性质，并说明应如何减小和避免传输线中的反射。
[关键词]反射振铃阻抗匹配中图分类号：TN94 文献标识码：A 文章编号：1671－7597(2008)0910131－01一、反射形成机理反射就是信号在传输线上的回波现象。
在高速的PCB中导线必须等效为传输线，按照传输线理论，如果源端与负载端具有相同的阻抗，反射就不会发生了。
如果二者阻抗不匹配就会引起反射。
一般布线的几何形状、不正确的线端接、经过连接器的传输及电源平面的不连续等因素均会导致此类反射。
信号沿传输线传播时，其路径上的每一步都有相应的瞬态阻抗，无论是什么原因使瞬态阻抗发生了变化，信号都将产生反射现象，瞬态阻抗变化越大，反射越大。
信号到达瞬态阻抗不同的两个区域的交界面时，在导体中只存在一个电压和一个电流回路，交界面的电压和电流一定连续，则有：而由欧姆定律知：当交界面两侧的阻抗不同时，以上四个关系不可能同时成立，这就说明在交界面上必然有反射回发射端的电压，以平衡交界面两端不匹配的电压和电流。
入射信号电压向着分界面传播，而传输信号电压远离分界面而传播，入射电压穿越分界面时，产生反射电压，则有：相应的当入射电流穿越分界面时，反射电流和传输电流的关系为：按照欧姆定律，每个区域中的电压与电流的关系为：通过换算可以得到：由此可以看出，缩小和的差值，有利于减小反射电压，在实际运用中，通过给传输线端接匹配阻抗来实现。
二、反射对信号的影响反射的结果对模拟正弦信号形成驻波，对数字信号则表现为上升沿、下降沿的振铃、过冲和欠冲。
过冲指信号跳变的第一个峰值（或谷值）超过规定值，对于上升沿是指最高电压，对于下降沿是指最低电压。
信号反射造成的失真
信号反射造成的失真1.引言1.1 概述概述部分的内容可以如下所示：概述：在现代通信系统中，信号反射是一个常见但却经常被忽视的问题。
当信号在传输过程中遇到反射的时候，它们可能会发生多种失真，导致通信质量下降甚至完全失败。
因此，了解信号反射及其可能产生的失真类型对于确保信号传输的可靠性和稳定性是至关重要的。
本文将深入探讨信号反射造成的失真及其原因。
首先，我们将简要介绍信号反射的原因，包括信号在传输线上遇到接口或连接器时的反射现象。
其次，我们将详细探讨不同类型的信号反射所引起的失真，如时延扭曲、幅度衰减和频率失真等。
我们将通过实际案例和数学模型来说明这些失真类型是如何影响信号的传输和接收的。
在结论部分，我们将总结本文的主要观点和结果，并提出一些应对信号反射失真的对策和建议。
这些建议可能包括使用合适的传输线路、增加阻抗匹配、优化信号的发射和接收端等。
通过采取这些措施，我们可以尽可能减少信号反射造成的失真，从而提高通信系统的性能和可靠性。
通过本文的阐述，我们希望读者能够深入了解信号反射对通信系统的影响，并能够及时采取相应的措施来避免或减少信号反射造成的失真。
只有充分认识到信号反射问题的严重性，我们才能确保信号的有效传输，提高通信质量，满足人们日益增长的通信需求。
文章结构部分的内容可以如下所示：1.2 文章结构本文将以信号反射造成的失真为主题，通过以下几个方面进行探讨和分析。
首先，引言部分将对文章的主题进行概述，阐明信号反射的重要性和存在的原因。
接着，对文章的整体结构进行说明，明确每个章节的内容和目标，并为读者提供一个整体把握文章的框架。
在正文部分的第二章，我们将详细探讨信号反射的原因。
这包括信号传输过程中可能出现的线路故障、传输介质的特性、接口连接问题等。
通过深入了解信号反射的原因，可以更好地理解信号失真问题的根源。
接着，在第二章的后半部分，我们将重点介绍信号反射造成的失真类型。
这包括回波失真、时域失真、频域失真等多个方面。
射频信号反射系数
射频信号反射系数1. 引言射频（Radio Frequency，简称RF）信号反射系数是指当一个射频信号从一个介质传播到另一个介质时，部分信号会被反射回去的现象。
在无线通信、雷达、天线设计等领域中，了解和控制射频信号的反射系数对于保证通信质量和设备性能至关重要。
本文将介绍射频信号反射系数的定义、计算方法、影响因素以及减小反射系数的方法等内容。
2. 射频信号反射系数的定义在传输线理论中，我们可以通过定义反射系数来描述传输线上的波在接口处发生反射的情况。
对于单个接口，其反射系数（Reflection Coefficient）可以用以下公式表示：Γ=Z L−Z0 Z L+Z0其中，Γ为反射系数，Z L为接口末端负载阻抗，Z0为传输线特性阻抗。
3. 射频信号反射系数的计算方法根据反射系数的定义，我们可以使用以下步骤计算给定接口处的反射系数：1.确定接口末端负载阻抗Z L和传输线特性阻抗Z0的数值；2.将数值代入反射系数公式中，计算得到反射系数Γ。
需要注意的是，反射系数是一个复数，包含幅度和相位两个方面的信息。
在实际应用中，通常关注反射系数的幅度。
4. 影响射频信号反射系数的因素4.1 接口匹配接口匹配是指传输线末端负载阻抗与传输线特性阻抗之间的匹配程度。
当负载阻抗与特性阻抗相等时，即Z L=Z0，反射系数为零，表示无反射发生。
而当负载阻抗与特性阻抗不匹配时，反射系数将不为零。
4.2 电缆长度电缆长度也会影响信号的反射系数。
当电缆长度达到某个特定值时，信号将出现完全反向传播并返回源端口，此时反射系数达到最大值。
4.3 阻抗变化如果传输线上存在阻抗变化（如连接器、适配器等），则会导致信号的反射。
阻抗变化会引起信号的部分能量被反射回去，从而增加反射系数。
4.4 材料特性材料的特性也会对射频信号的反射系数产生影响。
不同材料具有不同的介电常数和磁导率，这些参数将影响传输线的特性阻抗，进而影响反射系数。
5. 减小射频信号反射系数的方法为了降低射频信号的反射系数，我们可以采取以下方法：•使用合适的负载阻抗：选择与传输线特性阻抗匹配的负载阻抗，以最大程度减小反射系数。
传输线的反射计算
传输线的反射计算传输线的反射计算是指在传输线中信号传输过程中发生的反射现象的计算。
传输线是一种特殊的电路，用于在电子设备中传输电信号。
它由导线和绝缘材料组成，常见的传输线包括同轴电缆和微带线等。
在传输线中，当信号传输到传输线的末端时，可能会发生反射现象。
这是由于传输线的阻抗不匹配或末端负载的不匹配导致的。
反射信号会在传输线上反向传播，与原始信号相叠加，导致信号失真。
为了计算传输线的反射，首先需要了解传输线的特性阻抗。
传输线的特性阻抗是指在单位长度传输线上的电压和电流之比。
对于同轴电缆，特性阻抗取决于内导体和外导体之间的几何尺寸和材料特性。
而对于微带线，特性阻抗取决于微带线的几何尺寸和介质材料的特性。
当信号从发射端传输到传输线的末端时，如果传输线的特性阻抗与发射端的阻抗匹配，那么信号将完全被传输线吸收，不会发生反射。
但是，在实际应用中，很难实现完全的阻抗匹配，因此会发生反射。
为了计算反射信号的幅度和相位，可以使用反射系数来描述。
反射系数是指反射信号的幅度与入射信号的幅度之比。
反射系数可以用复数表示，它包括反射信号的幅度和相位信息。
反射系数的计算涉及到传输线的特性阻抗、发射端阻抗和末端负载阻抗。
通过使用传输线的特性阻抗、发射端阻抗和末端负载阻抗的数值，可以计算得到反射系数。
反射系数可以通过测量传输线上的电压波形来确定，也可以通过模拟电路仿真软件进行计算。
在计算反射系数时，需要考虑传输线的长度和频率。
传输线长度会影响反射信号的传播时间，频率会影响反射信号的相位变化。
因此，在计算反射系数时，需要考虑传输线的长度和频率。
通过计算反射系数，可以进一步计算得到反射系数的幅度和相位。
反射系数的幅度表示反射信号的衰减程度，相位表示反射信号相对于入射信号的相位差。
在实际应用中，我们希望尽量减小反射现象，以确保信号的完整性和可靠性。
为了减小反射，可以采取一些措施，例如使用阻抗匹配网络、添加终端电阻、调整发射端阻抗等。
传输线反射原理
传输线反射原理传输线反射原理1. 什么是传输线反射？传输线反射是在电信领域经常遇到的现象。
当信号在传输线上传播时，由于传输线的特性以及信号的特点，信号会遇到反射，并在传输线上形成反射波。
2. 反射的原因传输线反射的原因主要是由于传输线的阻抗不匹配导致的。
当信号通过传输线传播时，如果传输线的特性阻抗与信号源或负载的阻抗不匹配，就会发生反射现象。
3. 传输线反射的影响传输线反射会对信号的传输产生不良影响，包括：•信号失真：反射波与原始信号叠加，导致信号形状发生变化。
•信号衰减：反射波使得信号的能量减少。
•系统性能下降：反射波会干扰其他信号的传输，降低系统的可靠性和性能。
4. 如何减小传输线反射？为了减小传输线反射，我们可以采取以下措施：•使用阻抗匹配器：通过在传输线上插入阻抗匹配器，使得传输线的阻抗与信号源或负载的阻抗匹配，减少反射的强度。
•使用终端阻抗匹配：根据传输线的不同特性，选择合适的终端阻抗，使之与信号源或负载的阻抗匹配。
•使用终端电阻：在传输线的终端加入合适大小的电阻，以消除反射波。
5. 如何测量传输线反射？为了测量传输线反射，可以使用以下方法：•反射系数：通过测量传输线上的反射波与入射波之间的幅度比值，计算反射系数，从而了解反射的程度。
•反射损耗：通过测量传输线上反射波的功率与入射波的功率之比，计算反射损耗，从而评估反射的影响程度。
•频谱分析：通过对传输线上的信号进行频谱分析，检测反射波的频率特性，从而了解反射的特点。
6. 总结传输线反射是影响信号传输质量的重要因素，主要由传输线阻抗不匹配引起。
为了减小反射的影响，我们可以采取阻抗匹配等措施。
同时，通过测量反射系数、反射损耗以及进行频谱分析等方法，我们可以评估反射的程度和特点，进一步优化传输线的性能。
7. 阻抗匹配器的原理阻抗匹配器是一种电路元件，用于调整传输线的阻抗，使其与信号源或负载的阻抗匹配。
阻抗匹配器的原理如下：•对于电阻匹配器，它是由一个电阻网络组成。
信号传输线的工作原理
信号传输线的工作原理您好,信号传输线的工作原理可以简要概括为以下几点:一、信号传输线的组成信号传输线主要由导体和绝缘介质两部分组成。
导体通常采用铜线,负责传输电信号;绝缘介质包覆在导体外侧,起到绝缘和保护的作用。
常见的绝缘介质有塑料、橡胶等。
二、信号传输的物理过程在传输线中,信号以电磁波的形式传播。
导体中的电荷运动会产生电磁场,电磁波依靠电磁场在导体中传播。
当信号经过线路两端的设备时,会产生入射波和反射波。
入射波运动方向与信号一致,反射波则与信号传播方向相反。
三、传输线参数对信号传输的影响1. 电阻:导体的电阻会衰减信号,造成传输损耗。
2. 电感:导体本身的电感会影响电磁波在线中的传播。
3. 电容:导体与绝缘介质之间存在电容,高频时会造成信号耦合损耗。
4.传输速度:信号在线中以一定速度v传播,v与介质相关。
四、匹配阻抗的重要性当信号从一个介质进入另一个介质时,如果两介质的阻抗不同,会发生反射,造成信号衰减和失真。
因此,正确匹配线路阻抗对保证信号传输质量至关重要。
五、常见信号线类型1.同轴电缆:同轴结构,外绝缘层与内导体共轴。
用于高频微弱信号。
2.双绞线:两根绝缘导体互相缠绕,用于低频信号防干扰。
3.光纤:光信号在光纤介质中反射传输。
信息容量大,抗干扰性强。
4.微带线:平面介质线,制作简单紧凑,用于微波、毫米波频段。
综上所述,信号传输线的工作原理主要遵循电磁传播理论,传输线的各种物理参数会影响信号传播效率,匹配阻抗是保证信号完整传输的重要手段。
了解传输线原理,对设计高性能的传输网络具有重要意义。
如何解决电路中的反射问题
如何解决电路中的反射问题在电路设计中，反射是一个常见但令人头疼的问题。
它会导致电路性能下降，甚至损坏设备。
为了解决电路中的反射问题，我们可以采取以下措施：1. 了解反射问题的原因反射问题主要是由信号在电路中发生的不完全匹配引起的。
当信号从一个传输介质（如电缆）传播到另一种传输介质（如电路板）时，由于阻抗不匹配，信号会反射回原来的介质。
这种反射会导致信号波形失真、干扰和信号功率损失。
2. 使用合适的阻抗匹配技术为了减少反射问题，我们可以使用阻抗匹配技术。
在设计电路时，应确保传输线和驱动器/接收器之间的阻抗匹配。
这可以通过选择合适的传输线特性阻抗以及正确匹配驱动器和接收器的阻抗来实现。
3. 使用终端阻抗终端阻抗是电路中的一个重要参数，它可以消除信号的反射。
终端阻抗应该与传输线的特性阻抗相匹配，这样可以最大程度地抑制反射。
4. 使用终端电阻终端电阻是另一个有效的方法，可以减少反射问题。
通过在传输线末端添加一个与线路特性阻抗相匹配的电阻，可以吸收反射信号。
5. 使用衰减器衰减器是一种有源电路元件，可以减少信号的功率并降低反射。
衰减器可以在电路中插入，以减小反射并平衡信号的幅度。
6. 使用终端串联电容终端串联电容是一种常见的电路设计技巧，也可以用于解决反射问题。
通过在传输线的末端串联一个适当的电容，可以阻止高频信号的反射并改善信号传输。
7. 优化布局和接地设计良好的布局和接地设计也可以帮助解决反射问题。
确保信号路径短、布线规整，并避免尖锐的转弯或多余的分支。
此外，良好的接地设计可以减少信号的干扰和反射。
总结：电路中的反射问题是一个常见但需要重视的问题。
为了解决这个问题，我们可以利用阻抗匹配技术、终端阻抗、终端电阻、衰减器、终端串联电容以及良好的布局和接地设计。
通过结合这些方法，我们可以有效地降低反射问题，并提高电路的性能和可靠性。
传输线上驻波模式的特点
传输线上驻波模式的特点传输线是电磁波传输的一种方式，通常由两个导体构成，中间有一定的介质隔离。
在传输线中，当电磁波在两个导体之间传输时，会形成一种特殊的波动模式，即驻波模式。
驻波模式是传输线中的一种重要现象，是电磁波在传输线上反射和干涉的结果。
本文将介绍传输线上驻波模式的特点，并重点探讨驻波模式的中心扩展现象。
我们需要了解驻波模式的基本概念。
驻波模式是指在传输线上，电磁波的反射和干涉所形成的一种特殊的波形。
当电磁波在传输线上传输时，会与导体之间的界面发生反射，并在传输线两端形成站立波。
这种波形由一个前向波和一个反向波组成，它们的振幅和相位都会发生变化，形成一系列波峰和波谷。
在驻波模式中，电磁波的能量始终固定在传输线内部，不会向外扩散。
传输线上驻波模式的特点包括以下几个方面：1. 驻波模式是一种定态波动。
在传输线上，电磁波的传播速度是恒定的，因此驻波模式是一种定态波动，振幅、频率和相位都不会发生变化。
2. 驻波模式的波峰和波谷分布呈现对称性。
在传输线两端形成的驻波模式中，波峰和波谷的分布呈现对称性，即中心位置处为电压最大值或电流最小值，两端位置处为电流最大值或电压最小值。
3. 驻波模式的波长与传输线长度有关。
在传输线上形成的驻波模式的波长与传输线长度有关，且只能取离散的值。
具体的波长取值取决于传输线的特性阻抗和长度。
4. 驻波模式的中心扩展现象。
驻波模式的中心扩展现象是指，在传输线中央位置形成的波峰和波谷分布比传输线两端更加平缓。
这种现象在一些特定的传输线上会更加明显，例如在共同模式传输线中。
对于驻波模式的中心扩展现象，其主要原理是由于传输线中央的电磁场分布与两端不同，导致驻波模式在中央位置处形成的波峰和波谷分布更加平缓。
这种现象在一些特定的传输线中更加明显，例如共同模式传输线。
共同模式传输线是一种特殊的传输线，它由两个平行的导体和一个环绕在其周围的介质层构成。
在共同模式传输线中，由于两个导体之间存在电容耦合，导致电磁场在传输线中央位置处分布更加平缓，从而形成更加明显的中心扩展现象。
