染料敏化太阳能电池的结构与工作原理

合集下载

染料敏化太阳能电池

染料敏化太阳能电池物理科学与技术学院化学物理学交叉培养班张玲玲 2011213434 摘要染料敏化太阳电池主要是模仿光合作用原理，研制出来的一种新型太阳电池，其主要优势是原材料丰富、成本低、工艺技术相对简单，在大面积工业化生产中具有较大的优势，同时所有原材料和生产工艺都是无毒、无污染的，部分材料可以得到充分的回收，对保护人类环境具有重要的意义。

本文主要从染料敏化太阳能电池的原理和电解质来进行介绍。

关键词染料敏化太阳能电池原理制备一、染料敏化太阳能电池的基本结构染料敏化太阳能电池主要由纳米多孔半导体薄膜、染料敏化剂、氧化还原电解质、电极和导电基底等几部分组成。

纳米多孔半导体薄膜通常为金属氧化物（TiO2、SnO2、ZnO等），聚集在有透明导电膜的玻璃板上作为染料敏化太阳能电池的负极。

对电极作为还原催化剂，通常在带有透明导电膜的玻璃上镀上铂。

敏化染料吸附在纳米多孔二氧化钛膜面上。

正负极间填充的是含有氧化还原电对的电解质，最常用的是I3/I-。

图1染料敏化太阳能电池的基本结构二、染料敏化太阳能电池的工作原理当太阳光照射在染料敏化太阳能电池上，染料分子中基态电子被激发，激发态染料分子将电子注入到纳米多孔半导体的导带中，注入到导带中的电子迅速富集到导电玻璃面上，传向外电路，并最终回到对电极上。

而由于染料的氧化还原电位高于氧化还原电解质电对的电位，这时处于氧化态的染料分子随即被还原态的电解质还原。

然后氧化态的电解质扩散到对电极上得到电子再生，如此循环，即产生电流。

电池的最大电压由氧化物半导体的费米能级和氧化还原电解质电对的电位决定。

图2 染料敏化太阳能电池的工作原理示意图2.1纳米晶多孔薄膜作为太阳能电池半导体材料，首要条件为光照下性能稳定。

考虑到只有禁带宽度Eg ﹥ 3eV 的宽带隙半导体才满足这一条件，因此可以用作DSC 半导体材料的禁带宽度必须大于3eV 。

TiO2禁带宽度为3. 2eV ，是性能最优、使用最广泛的DSC 半导体电极材料。

染料敏化太阳能电池工作原理解析及效率提高策略探索

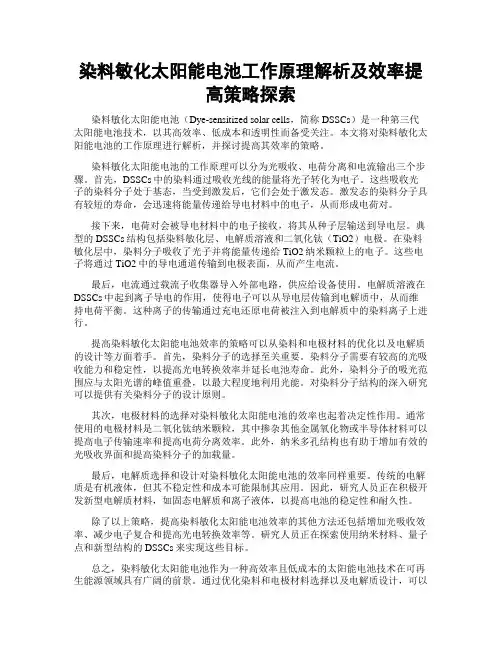

染料敏化太阳能电池工作原理解析及效率提高策略探索染料敏化太阳能电池（Dye-sensitized solar cells，简称DSSCs）是一种第三代太阳能电池技术，以其高效率、低成本和透明性而备受关注。

本文将对染料敏化太阳能电池的工作原理进行解析，并探讨提高其效率的策略。

染料敏化太阳能电池的工作原理可以分为光吸收、电荷分离和电流输出三个步骤。

首先，DSSCs中的染料通过吸收光线的能量将光子转化为电子。

这些吸收光子的染料分子处于基态，当受到激发后，它们会处于激发态。

激发态的染料分子具有较短的寿命，会迅速将能量传递给导电材料中的电子，从而形成电荷对。

接下来，电荷对会被导电材料中的电子接收，将其从种子层输送到导电层。

典型的DSSCs结构包括染料敏化层、电解质溶液和二氧化钛（TiO2）电极。

在染料敏化层中，染料分子吸收了光子并将能量传递给TiO2纳米颗粒上的电子。

这些电子将通过TiO2中的导电通道传输到电极表面，从而产生电流。

最后，电流通过载流子收集器导入外部电路，供应给设备使用。

电解质溶液在DSSCs中起到离子导电的作用，使得电子可以从导电层传输到电解质中，从而维持电荷平衡。

这种离子的传输通过充电还原电荷被注入到电解质中的染料离子上进行。

提高染料敏化太阳能电池效率的策略可以从染料和电极材料的优化以及电解质的设计等方面着手。

首先，染料分子的选择至关重要。

染料分子需要有较高的光吸收能力和稳定性，以提高光电转换效率并延长电池寿命。

此外，染料分子的吸光范围应与太阳光谱的峰值重叠，以最大程度地利用光能。

对染料分子结构的深入研究可以提供有关染料分子的设计原则。

其次，电极材料的选择对染料敏化太阳能电池的效率也起着决定性作用。

通常使用的电极材料是二氧化钛纳米颗粒，其中掺杂其他金属氧化物或半导体材料可以提高电子传输速率和提高电荷分离效率。

此外，纳米多孔结构也有助于增加有效的光吸收界面和提高染料分子的加载量。

最后，电解质选择和设计对染料敏化太阳能电池的效率同样重要。

染料敏化太阳能电池和有机太阳能电池

染料敏化太阳能电池和有机太阳能电池染料敏化太阳能电池和有机太阳能电池是目前新型太阳能电池技术中具有重要研究价值的两种类型。

两者在实现清洁能源利用方面都有着重要的意义。

首先，本文将分别介绍两种太阳能电池的工作原理和结构特点，然后比较两者的优缺点以及在未来应用前景方面的展望。

最后，将对两种太阳能电池的未来发展提出一些展望和建议。

染料敏化太阳能电池（DSSC）工作原理是利用染料敏化半导体膜，通过光生电子－空穴对，产生一个电子被注入导电材料的过程，从而产生电流。

DSSC的结构是由玻璃基底、导电玻璃、阳极（TiO2薄膜）、电解质、阴极（Pt）等组成的。

这种太阳能电池因其低成本、易制备、高转换效率等特点而备受关注。

有机太阳能电池（OPV）又称为塑料太阳能电池，其工作原理是利用有机半导体材料吸收光子后产生电子-空穴对，将电子注入到电极上，从而产生电流。

OPV的结构包括有机半导体薄膜、透明导电层、金属导电层等。

有机太阳能电池因其轻薄、柔性、低成本等特点，被认为是未来太阳能电池领域的发展方向。

两种太阳能电池在光电转换效率、稳定性、生产成本、材料寿命、材料丰富度等方面都有所不同。

DSSC的光电转换效率较高，但在稳定性和材料寿命方面存在一定的问题；而OPV在生产成本和可塑性方面具有优势，但转换效率较低。

两者的未来应用前景也不尽相同，DSSC适用于建筑一体化等大型应用领域，而OPV则适用于轻便、柔性的便携式设备。

未来，DSSC可以通过材料改性、器件结构优化等技术手段提高其稳定性和寿命，同时更多地探索高效、廉价的染料和电解质。

而OPV可以通过材料设计合成、工艺工程实现将提高转换效率，并提高大规模生产的制备技术。

在应用方面，两者可以通过与其他新能源技术相结合，拓展多种应用场景。

总体来说，两种太阳能电池技术在未来都具有重要的发展潜力。

需要深入研究其中的物理和化学机制，并通过工程技术手段来优化器件性能，同时也需要加强两者之间的技术对接和协同创新。

染料敏化太阳能电池的基本结构和工作原理

染料敏化太阳能电池的基本结构和工作原理基本结构：1. 导电玻璃衬底：通常使用透明导电玻璃作为衬底材料，如ITO (indium tin oxide)。

2.透明导电层：透明导电层用于增加电池电子传导性能，并使阳光可以透过它进入电池。

通常使用氧化铟锡（ITO）作为透明导电层。

3.染料敏化薄膜：染料敏化薄膜是DSSC中的核心组件。

这层薄膜涂覆在导电玻璃衬底上，包含一种染料分子，其结构类似于天然叶绿素。

染料分子吸收阳光中的光子并将其转化为电子。

4.电解质：电解质是DSSC中一个重要的组成部分，通常采用液态电解质或固态电解质。

电解质滋润染料敏化薄膜，并在阳光下接受电子并形成离子。

5.对电极：对电极通常是以可导电的材料如铂、碳黑等制成，用于接收电子并将其导出电池。

工作原理：DSSC的工作原理基于光电化学。

首先，太阳光通过透明导电层进入染料敏化薄膜。

染料分子吸收阳光中的光子，并将这些光子的能量转化为电子激发。

这些激发的电子通过导电材料（电解质）传输到对电极上，并导出电池，形成电流。

在染料吸收光子后，电解质中的电子会被阳光中的光子激发并形成离子。

这些离子通过电解质传导到对电极，与来自导电玻璃衬底的电子相结合。

在对电极上，电子于阳离子结合，形成阳极回路，提供了闭合电路以供电子流动。

同时，通过导电玻璃衬底将电子从太阳能电池接出。

由于染料敏化太阳能电池使用廉价材料和简单的制备工艺，具有较低的制造成本。

此外，它还具有较高的光电转换效率，特别是在低光条件下的效果更突出。

然而，由于染料的稳定性及透明导电层的薄膜性能等问题，目前仍需进一步研究和改进。

染料敏化太阳能电池

染料敏化太阳能电池
染料敏化太阳能电池(Dye-Sensitized Solar Cells，DSSCs)是一种太阳能转换技术，它利用来自太阳能源的可再生能源来产生电能。

DSSCs 具有体积小、成本低、简单结构及
高性能的优点，是当今太阳能应用开发的重点之一。

DSSCs 的基本结构是一个带氧化空隙的薄膜，通常称为光敏层，它由一个氧化物(通
常是TiO2)和染料混合物组成。

染料的主要作用是将太阳能转换为可被空隙电荷转移的 6 至 8 光子电荷。

接下来，光子电荷穿过 TiO2 的空隙转移到层间电子传输剂。

当染料被
电子传输剂充电后，它将被转移回正极材料，从而生成电流。

此外，DSSC 内部还有一层
电解质膜与正极材料反应，产生盐极化供给整个电池能量，并回流以保持整个电池平衡，
使其便于存储能量和恒定输出电流。

在DSSCs 中，最重要的组成部分是染料，它们具有分解太阳能的能力，并响应光能来吸收能量，有效地将能量转化为可以通过电荷转移进行存储的光子电荷。

染料也会影响DSCC 的整体性能，染料应具有合适的紫外线 - 可见能量跨越范围和优良的光动力学性能，以最大程度地提高太阳能转换效率，同时突出它的可靠性和经济性。

在近年来，随着新型
染料的迅速发展，染料敏化太阳能电池的效率和成本也有了显著的改善。

综上所述，染料敏化太阳能电池的表现令人印象深刻，因为它具有体积小、成本低、
简单结构及高性能的优点，是太阳能应用开发的重点之一，在未来，它将有效地帮助人类
利用可再生能源来发展可持续的能源系统，从而改善环境问题，提高我们的生活质量。

染料敏化太阳能电池和有机太阳能电池

染料敏化太阳能电池和有机太阳能电池
染料敏化太阳能电池（Dye Sensitised Solar Cells，简称DSSC）和有机太阳能电池（Organic Solar Cells，简称OSC）都是利用有机材料作为光激活层的太阳能电池，
但它们在工作原理、结构和性能上存在一些差异。

染料敏化太阳能电池是一种有机/无机复合电池，主要由吸附染料的纳米多孔半导体
薄膜、电解质和对电极构成。

它的工作原理是染料分子受光激发后，从基态跃迁到激发态，然后染料中处于激发态的电子迅速注入到纳米半导体的导带中，完成载流子的分离。

注入到半导体导带中的电子经外回路至对电极，并在外电路中形成光电流，处于氧化态的电解质在对电极接收电子被还原，氧化态的染料被还原态的电解质还原再生，完成一个循环过程。

染料敏化太阳能电池的光电能量转换率可以达到
11%以上，且其制备过程简单、成本低，因此被认为是一种具有潜力的太阳能电池。

有机太阳能电池则是利用有机材料的光电效应来产生电能的器件。

它的基本结构包括两个电极（阳极和阴极）以及夹在两个电极之间的有机半导体材料。

当太阳光照
射到有机半导体材料上时，会激发产生电子-空穴对，然后电子和空穴分别被两个电
极收集，从而形成光电流。

有机太阳能电池具有轻薄、柔性、可大面积制备等优点，因此在可穿戴设备、建筑集成光伏等领域具有广阔的应用前景。

总的来说，染料敏化太阳能电池和有机太阳能电池都是利用有机材料的光电效应来产生电能的器件，但它们在结构、工作原理和性能上存在一些差异。

具体选择哪种类型的太阳能电池取决于应用场景、成本、效率等因素。

染料敏化太阳能电池

CREATE TOGETHER
DOCS
DOCS SMART CREATE
染料敏化太阳能电池技术及应用
01
染料敏化太阳能电池基本原理及结构
染料敏化太阳能电池的工作原理概述
光吸收过程
• 染料分子吸收太阳光 • 激发态染料分子与半导体纳米颗粒相互作用
光生电子空穴对生成
• 激发态染料分子衰变产生电子空穴对 • 电子空穴对在半导体纳米颗粒中分离
对电极层
• 作为电池的正负极 • 收集和传输光生电子 • 与电解质接触实现离子传输
电解质层
• 填充在染料敏化半导体层与对电极层之间 • 提供离子传输通道 • 维持电池内部的电化学平衡
染料敏化太阳能电池的关键材料介绍
染料分子
• 光敏性染料 • 宽光谱吸收 • 高光吸收系数
电解质材料
• 固态电解质 • 液态电解质 • 离子液体电解质
半导体纳米颗粒
• 纳米尺寸效应 • 高表面积 • 快速电子传输
对电极材料
• 贵金属对电极 • 复合对电极 • 导电聚合物对电极
02
染料敏化太阳能电池的性能特点及优势
染料敏化太阳能电池的光电转换效率及性能优势
光电转换效率
• 高于传统硅太阳能电池 • 目前实验室最高光电转换效率达25%
性能优势
• 宽光谱吸收 • 低成本原材料 • 柔性及可透明性 • 良好的环境稳定性
技术进步
• 提高光电转换效率 • 改善稳定性 • 降低成本
创新方向
• 新型染料分子研究 • 新型半导体纳米颗粒研究 • 新型电解质材料研究
染料敏化太阳能电池的市场前景及增长潜力
市场前景
• 全球能源转型 • 太阳能市场需求增长 • 染料敏化太阳能电池市场份额扩大

染料敏化太阳能电池的结构

染料敏化太阳能电池的结构染料敏化太阳能电池（Dye-sensitized solar cells, DSSCs）是一种新型的太阳能电池技术，其结构相对简单，但能够高效地转换太阳能为电能。

下面将详细介绍染料敏化太阳能电池的结构。

染料敏化太阳能电池的结构主要包括透明导电玻璃基底、导电氧化物电极、电解质、染料敏化层和对电极。

透明导电玻璃基底是染料敏化太阳能电池的底部，通常使用透明导电玻璃材料如氧化锡（SnO2）涂覆在基底上。

透明导电玻璃基底的作用是作为电子传输的通道，同时具有透明性，允许太阳光透过。

导电氧化物电极是染料敏化太阳能电池的阳极，通常使用二氧化钛（TiO2）薄膜作为导电氧化物电极。

导电氧化物电极的结构通常是多孔的，这样可以增加表面积，提高染料吸附的效果，提高光电转化效率。

电解质是染料敏化太阳能电池的重要组成部分，通常是由有机溶剂和盐组成，如甲基异丙基酮（MEK）和碘盐（I-/I3-）。

电解质的主要功能是提供离子传输的通道，维持染料分子的稳定性，并且充当电子输运介质。

染料敏化层位于导电氧化物电极上，是染料敏化太阳能电池的核心部分。

染料敏化层通常由染料分子和导电剂组成。

染料分子的主要作用是吸收太阳光，并将光能转化为电能。

常用的染料有天然染料如叶绿素、人工合成的有机染料等。

导电剂的作用是与染料分子共同参与电子传输，促进电荷的注入和传输。

对电极位于染料敏化太阳能电池的顶部，通常是由铂（Pt）或碳（C）等导电材料构成。

对电极的主要作用是收集电子，将其输送到外部电路中。

染料敏化太阳能电池的结构简单而又高效。

通过透明导电玻璃基底、导电氧化物电极、电解质、染料敏化层和对电极的组合，能够实现太阳能光能到电能的高效转换。

染料敏化太阳能电池具有制备工艺简单、成本低廉、适应性强等优点，因此在可再生能源领域具有广阔的应用前景。

什么是染料敏化太阳能电池

kT J sc Voc ln q J dk
q表示完成一个氧化还原循环过程需要转移的电子数目，Jdk指的是暗电流的电流密度，k指波尔兹曼常数。
影响填充因子的因素

填充因子可以反映太阳能电池的输出性质，是一个重要参数。太阳能电池的串联电阻越小，并联电阻越大，填充系数就越大，反映到太阳能电池的电流-电压特性曲线上，曲线就越接近矩形，此时太阳能电池的转换效率就越高。
diffusion I3(anode) 3I (cathode) electrolyte
circuit e- |TiO2 e- |Pt
(2) (3) (4)
(5)
(6)
electron recapture I3 + 2e-(cb) 3I dark reaction recombination TiO2 |S+ + e-(cb) TiO2 |S dark reaction
(1)
injection TiO2 |S* TiO2 |S+ + e-(cb) regeneration TiO2 |2S+ + 3I- TiO |2S + I 2 3 anode deoxidizing reaction I3 + 2e-(Pt) 3I cathode
填充因子 0.26 0.483
效率（%） 1.47 4.51
存在问题

1. TiO2与空穴传输层之间的界面电荷复合率高;

电池填充因子较低
2. 空穴传输材料本身的导电率很低；电 Nhomakorabea光电流较低

3. 电解质与电极纳米粒子之间的接触性能差；影响界面上的电荷传质速度，降低填充因子

染料敏化太阳能电池原理

染料敏化太阳能电池原理染料敏化太阳能电池原理近年来，随着能源危机的加剧以及环境问题的日益凸显，人们对可再生能源的需求逐渐上升。

在各种可再生能源技术中，太阳能电池因其可用性广泛且环保的特点备受关注。

然而，传统的硅太阳能电池存在高成本、制造复杂等问题。

染料敏化太阳能电池作为太阳能电池的一种新型形式，凭借其材料简单、制造成本低廉、能量转换效率高等优势，成为了备受研究关注的领域。

染料敏化太阳能电池原理是基于半导体材料、染料分子和电解质溶液相互协作的。

它采用了一种光敏染料来吸收太阳光的能量，并将其转换成电能。

整个染料敏化太阳能电池可以分为三个主要部分：敏化层、电解质层和光电转换层。

1. 敏化层：染料敏化太阳能电池的核心是敏化剂，它承担着吸收光能并将其转换成电子的重要任务。

敏化剂通常是一种有机染料分子，它能够吸收不同波长范围内的阳光。

一旦光束通过透明导电电极进入敏化层，染料分子吸收光能并将其转化为电子激发态。

这些激发态的电子将被输运到电解质层。

2. 电解质层：电解质层在染料敏化太阳能电池中起着电子输运和离子传输的关键作用。

它一般由一种电子导电和离子传输的材料组成，常见的是有机盐或其它电解质。

当电子通过敏化剂激发并进入电解质层时，电解质中的离子会移动以供给电子输运路径。

这个过程形成了一个电化学势差，使电子从敏化剂转移到电解质，从而形成了一个电流。

3. 光电转换层：光电转换层一般由电子导电材料和电子传输路径组成。

常用的电子导电材料有纳米金属氧化物，如二氧化钛。

光电转换层的主要作用是接收电解质层中输送过来的电子，并将其输送到下一个电子传输路径。

在这个过程中，光电转换层会起到催化剂的作用，促进电流的传输和提高电池的效率。

总结起来，染料敏化太阳能电池的原理是基于染料分子对光能的吸收和电子转移。

光能经过敏化剂吸收并激发电子，然后电子在电解质层中移动并离子进行传输，最终通过光电转换层形成电流。

这个过程充分利用了染料分子的吸光特性和电解质的电化学特性，实现了太阳能的高效转换。

染料敏化太阳能电池的介绍

染料敏化太阳能电池的介绍电气与电子工程学院信息1301班1131200116 马文栋十六周的新能源课程让我对新兴能源有了一定的了解，现在让我来介绍一下染料敏华电池。

染料敏化太阳电池主要是模仿光合作用原理，研制出来的一种新型太阳电池。

它是继多晶硅及薄膜太阳能电池之后，第三代太阳能电池产品——染料敏化太阳能电池产业化开发取得突破。

染料敏化太阳能电池是以低成本的纳米二氧化钛和光敏染料为主要原料，模拟自然界中植物利用太阳能进行光合作用，将太阳能转化为电能。

与传统太阳能电池相比，它的最大优势在于其制作工艺简单、不需昂贵的设备和高洁净度的厂房设施，制作成本仅为硅太阳能电池的1/10~1/5。

该电池使用的纳米二氧化钛、N3染料、电解质等材料价格便宜且环保无污染，同时它对光线的要求相对不那么严格，即使在比较弱的光线照射下也能工作。

敏化染料太阳能电池主要优势是：原材料丰富、成本低、工艺技术相对简单，在大面积工业化生产中具有较大的优势，同时所有原材料和生产工艺都是无毒、无污染的，部分材料可以得到充分的回收，对保护人类环境具有重要的意义。

自从1991年瑞士洛桑高工领导的研究小组在该技术上取得突破以来，欧、美、日等发达国家投入大量资金研发。

敏化染料太阳能电池简称DSC, 主要由纳米多孔半导体薄膜、染料敏化剂、氧化还原电解质、对电极和导电基底等几部分组成。

纳米多孔半导体薄膜通常为金属氧化物(TiO2、SnO2、等)，聚集在有透明导电膜的玻璃板上作为DSC的负极。

对电极作为还原催化剂，通常在带有透明导电膜的玻璃上镀上铂。

敏化染料吸附在纳米多孔二氧化钛膜面上。

正负极间填充的是含有氧化还原电对的电解质，最常用的是I3-/I-。

敏化染料太阳能电池发电的原理是：（1）染料分子受太阳光照射后由基态跃迁至激发态；（2）处于激发态的染料分子将电子注入到半导体的导带中；（3）电子扩散至导电基底，后流入外电路中；（4）处于氧化态的染料被还原态的电解质还原再生；（5）氧化态的电解质在对电极接受电子后被还原，从而完成一个循环；（6）和（7）分别为注入到TiO2 导带中的电子和氧化态染料间的复合及导带上的电子和氧化态的电解质间的复合；敏化染料太阳能电池工作原理：染料敏化太阳能电池主要由表面吸附了染料敏化剂的半导体电极、电解质、Pt 对电极组成。

染料敏化太阳能电池原理

染料敏化太阳能电池原理1.光吸收：染料敏化太阳能电池利用染料吸收光线，将光子能量转化为电子激发。

染料通常由具有较高光吸收率的有机分子组成，可以吸收一定波长范围内的光线。

2.电荷分离：吸收光线后，染料分子激发产生电子-空穴对。

电子被激发到染料分子的共轭π电子体系中，形成激发态染料阴离子；空穴则留在染料分子上。

激发态染料阴离子具有较长的寿命，可以脱离染料，游离到电解质中。

3.电流输出：电子从染料分子的共轭π电子体系中传输到电解质溶液中的I3-离子上，生成I-离子。

在电解质中增加了I-离子的浓度，促进了电荷传输。

电子从I-离子上传输到导电玻璃（如氧化锡涂层的导电玻璃）上，形成电流。

这个过程是由电解质中的氧化还原反应实现的。

染料敏化太阳能电池的整体结构包括透明导电玻璃、电解质、染料敏化薄膜和反电极。

透明导电玻璃通常是氧化锡涂层的导电玻璃，用于收集电池输出的电流。

电解质提供了离子的传输路径，并进行电子传输和电荷均衡。

染料敏化薄膜涂覆在电解质上，用于吸收光线并产生电子激发。

反电极位于染料敏化薄膜的另一侧，通过电解质与导电玻璃相连接，形成电池的闭路。

整个过程涉及到光吸收、光电转换、电荷分离、电荷传输和电流输出等多个物理和化学过程。

染料敏化太阳能电池的优势是可以利用广谱的光线，包括可见光和红外光，以及光的反射和散射，提高光的利用率。

此外，染料敏化太阳能电池可以通过调整染料的吸收谱来适应不同光照条件，具有较高的光电转换效率。

总结起来，染料敏化太阳能电池依靠染料吸收光线，并利用电解质和导电玻璃之间的氧化还原反应，将光能转化为电能。

它具有许多优点，可以成为太阳能电池技术的发展方向之一。

染料敏化太阳能电池解读

能电池为主流，包括硅薄膜型(非晶硅、单晶硅、多晶硅薄膜)，化合物半导体薄膜型(GaAs、InP、CdS、CdTe、CuInGaSn(即CIGS))，有机薄膜型等。

最新的权威统计数据表明，单晶硅太阳能电池的光电转化效率已达到24.7％,多晶硅为19.8％,非晶硅为10.1％,CdTe为16.5％,CIGS为18.4％。

目前光伏发电市场正是被上述发展较为成熟的太阳能电池所占据。

除了上述已经商业化的太阳能电池以外，科学家们仍在致力于研究新的太阳能电池材料和结构。

其中一类染料敏化太阳能电池(Dye—SensitizedSolarCells，简称DSSC)近年来发展迅速。

其研究历史可以追溯到20世纪60年代，德国料敏化的光电转换效率比较低(<1％)。

1991年,瑞士洛桑高等工业学院的Gratzel教授和他的研究小组采用高比表面积的纳米多孔TiO2膜作半导体电极，以过渡金属Ru以及Os等有机化合物作染料，并选用适当的氧化还原电解质研制出一种纳米晶染料敏化太阳能电池，一举突破了光电转化效率7％。

1993年Gratzel等人再次报道了光电转化效率达10％的染料敏化纳米太阳能电池。

最新的数据表明该太阳能电池目前最高的光电转化效率达到10.96％，开路电压Voc为0.975V，短路电流Jsc为19.4mA／cm2，填充因子达到71％。

2.1 结构与原理以较为传统的硅太阳能电池为例，它的结构与工作原理是：太阳能电池发电的原理主要是半导体的光电效应，一般的半导体主要结构如下：硅材料是一种半导体材料，太阳能电池发电的原理主要就是利用这种半导体的光电效应。

一般半导体的分子结构是这样的：图中，正电荷表示硅原子，负电荷表示围绕在硅原子旁边的四个电子，而黄色的表示掺入的硼原子，因为硼原子周围只有3个电子，所以就会产生如图所示的蓝色的空穴，这个空穴因为没有电子而变得很不稳定，容易吸收电子而中和，形成P（positive）型半导体。

染料敏化电池

染料敏化电池1. 简介染料敏化电池（Dye Sensitized Solar Cell，简称DSSC）是一种新型的太阳能电池技术。

它通过将染料敏化的半导体纳米晶颗粒作为光敏剂，将太阳光能转化为电能。

与传统的硅基太阳能电池相比，染料敏化电池具有制造成本低、高效转换太阳能等优势，因此吸引了广泛的研究和应用。

2. 工作原理染料敏化电池的工作原理可以分为以下几个步骤：2.1 光吸收和电子注入染料敏化电池的核心是染料敏化的半导体纳米晶颗粒。

这些纳米晶颗粒通常由二氧化钛（TiO2）构成，其表面覆盖有一层染料分子。

当太阳光照射到染料分子时，染料分子吸收光子能量，激发其电子跃迁到较高能级。

2.2 电子传输被激发的电子通过染料分子、纳米晶颗粒的表面以及导电介质（通常是电解质）等组成的电子传输路径向电池的电极移动。

这一过程中，导电介质中的电解质可以提供可移动的正离子来平衡电子的移动，并完成电池电荷的传输。

2.3 电子还原和离子再转化移动的电子最终到达电池的另一端，与接收电子的电极（通常是有机材料或碳材料）发生电子还原反应，并将电子重新注入到染料分子中。

这一过程中，电解质中的正离子经过电池的电解质层再次转化为中性分子。

2.4 循环整个过程不断循环进行，太阳能的光子能量被转化为电能，并通过电路输出电流和电压。

3. 优势和应用染料敏化电池相比传统的硅基太阳能电池具有以下优势：•成本低廉：制造染料敏化电池所需的材料成本相对较低，且制备工艺简单，使得染料敏化电池具备更低的制造成本。

•高效转换：染料敏化电池对太阳光的吸收效率较高，能够将光能转化为电能的效率提高，从而产生更高的电流和电压。

•灵活性：染料敏化电池的材料和结构相对灵活，可以实现柔性电池的制备，适用于更多的场景和应用。

•环境友好：染料敏化电池材料中不包含有毒或稀缺材料，制备过程中产生的废料也相对较少，对环境的影响较小。

染料敏化电池目前已经在一些特定领域得到了应用：•小型电子设备：由于染料敏化电池的灵活性和低成本，可以用于为小型电子设备如智能手表、智能眼镜等提供电源。

染料敏化太阳能电池

染料敏化太阳能电池概述染料敏化太阳能电池（Dye-Sensitized Solar Cells，DSSCs）是一种新型的太阳能转换技术，利用有机染料将太阳光转化为电能。

相比于传统的硅基太阳能电池，染料敏化太阳能电池具有成本低、制备简单、柔性可调、较高的光电转换效率等优势，因此在太阳能领域引起了极大的关注。

工作原理染料敏化太阳能电池的工作原理基于光生电化学效应。

首先，太阳光穿过负载染料的半透明电极，并被染料吸收。

吸收光的染料分子会产生激发态电子，在紧随其后的电解质中获得电子并转移到染料颗粒表面的半导体纳米晶粒中。

然后，电子从半导体纳米晶粒中通过电解质转移到透明导电玻璃电极上，并通过外部电路回流到半透明电极上的电子空位。

这个光生电子转移和电荷回流的过程形成了一个光电转换的闭合回路，从而产生出可用的电能。

结构组成染料敏化太阳能电池主要由光电极、电解质和透明导电玻璃电极构成。

光电极光电极是染料敏化太阳能电池的关键组成部分，其中包含染料、半导体纳米晶粒和电子传输材料。

染料通过吸收光能将其转化为激发态电子，而半导体纳米晶粒则负责接收和传输这些电子。

电子传输材料位于半导体纳米晶粒和透明导电玻璃电极之间，起到连接和传输电子的作用。

电解质电解质是染料敏化太阳能电池中的离子液体，它能够扩散和传输电子，并且具有足够的氧化还原能力。

常用的电解质有有机液体和无机液体两种。

透明导电玻璃电极透明导电玻璃电极位于DSSCs的底部，通常由锡氧化物（SnO2）或氟化锡（FTO）等材料制成。

透明导电玻璃电极的作用是提供一个支撑底座，以及给流经DSSCs的太阳光提供一个透明的通道。

制备方法光电极制备光电极的制备主要包括染料吸附、半导体纳米晶制备以及电子传输材料的涂布等步骤。

首先，将染料溶液涂覆到透明导电玻璃电极上，并通过烘烤步骤将染料固定在电极上。

然后，将半导体纳米晶溶液涂覆到染料覆盖的电极上，并进行烧结使纳米晶粒固定在电极上。

最后，涂布电子传输材料，形成光电极。

染料敏化太阳能电池的原理

染料敏化太阳能电池的原理染料敏化太阳能电池（Dye-Sensitized Solar Cells，简称DSSCs）是一种新型的光电转换器件，具有高效率、低成本、易制备等优点，因此备受关注。

其工作原理主要包括光吸收、电子传输和电荷注入等过程。

下面将详细介绍染料敏化太阳能电池的原理。

1. 光吸收过程染料敏化太阳能电池的光吸收过程是其工作的第一步。

在DSSCs 中，染料分子起着吸收光子的作用。

染料分子通常吸收可见光范围内的光子，将光子激发至激发态。

常用的染料有吲哚染料、酞菁染料等。

当光子被染料吸收后，染料分子发生跃迁，电子从基态跃迁至激发态。

2. 电子传输过程在光吸收后，染料分子中的电子被激发至激发态，形成激子。

激子在染料分子内部扩散，最终将电子注入到TiO2（二氧化钛）纳米晶体表面。

TiO2作为电子传输的介质，具有良好的导电性和光稳定性，能够有效地传输电子。

3. 电荷注入过程当激子将电子注入到TiO2纳米晶体表面时，电子被注入到TiO2的导带中，形成电子空穴对。

同时，染料分子中失去电子的正离子被还原，形成还原态染料。

在这一过程中，电子从TiO2传输至电解质中，形成电子流，从而产生电流。

而正离子则通过电解质回迁至染料分子，完成电荷平衡。

4. 电子回流过程在DSSCs中，电子传输至电解质后，需要通过外部电路回流至染料分子，以维持电荷平衡。

外部电路中连接有负载，电子在外部电路中流动，产生电流，从而实现光能转化为电能的过程。

电子回流的速率直接影响DSSCs的光电转换效率。

综上所述，染料敏化太阳能电池的工作原理主要包括光吸收、电子传输、电荷注入和电子回流等过程。

通过这些过程，DSSCs能够将太阳能转化为电能，实现光电转换。

随着对染料敏化太阳能电池原理的深入研究，其性能不断提升，为可再生能源领域的发展带来新的希望。

染料敏化太阳能电池的基本结构和工作原理

染料敏化太阳能电池的基本结构和工作原理与传统的莊堪K阳能取池相比・DSSC低廉的成也简单的制备过外吸啪了大fit的研究者的研究冃光.在转换机理上，具有很人泾别，对丁DSSG染料分子紂到光能斤从堪态能级跃迁到激发态能级，并产41光电&然麻光电十注入到半导体的导带口染料分子墓态与激发态的能戢羞与pn结的帯隙郴近。

祥吐了空冗对的分离方代［:, DSSC也卜jfclipn结太阳傥山池不|,ib ；|；者獺的是内处电场，|fuDSSC则矗染料分『激发态能级仃T导-体彳带能级的能最斥E r以及染料分f堆态能级利电解液屮輒化述悚对的化学势间的能址)：■■■.E2・这两种能级幷的L L配便得电f•的传输彳計以噸利进行，从血产聖光迫流"DSSC两端的比也I 〔來源于半导体朮阳极溥膜的费米能级^'L L M液屮械化述原对的化学孙Z於。

山J DSSC«：眛的能扯转换机网「町以便紂D阴C所使用的半导体材料价格较低、制备工艺也和对简也总Z, DSSCH仃成木低.1.2简单的优点,这足其它朮伏产品尢法比拟的。

随联技术的不断进步*英11好的“训询就必将显现出頼他出的坏境问题得到改執 1.2.1 DSSC 结构DSSC的结构如图1-1所屆叮分为以卜儿个部分;FTO或ITOT电圧底、丫学休光阳极薄膜、染料敏化剂、电解液和对电极.(I)导电腿底：DSSCI'采川的导电施底I型肚掺姒的讯化做FTO)导电玻璃.Ilf tll/i：评通玻屈I:镀上甘电膜制成,透光率咸AJ 85%* I'儿欧加;等的方块1 LN L +热稳龙性良好，用r收集和传输电&⑵半导体光阳极薄膜(Photoanode)：半导休薄膜光阳极-方啲是比敏化剂的载体, 另外也是电于的获得和传输介质，右效的半导休光阳极曲胶应壮仃以卜和硕：① 所川半导体VI化物、染料嫩化剂、电解液油冊的能级2；|回1：②半吕休光阳极薄膜应黒可能多的吸附染料分&以吸收匹多比厲③朮阳极薄般Gill解液、迫解液口对电极、光阳删膜9料屯肚底何须按触及好，从而实现电了的转移过和,⑶染料敏化剂(Dye)；染料敏化刑是D気C吸收光能的关键閣做理想的嫩化剂应满足:①以吐宽的处清响应和尽坡大的摩尔消处系数；②激发恳的能级位「比阳极所用乍导体沖膜的呂带战能级之上.便得光电子町注入半出体导肿I"③训平网的附着在半导体薄喷1：；④典力介理的辄化还原电协，便注入ffiiur能号电解液屮的・给体反应:使染料分r还原映I】⑤！⑷血够的穏定性° I川拘F究校多的緻化剂R4I W J机金属配介物和纯有机物敬化剂、无机纳米半导体欣化剂以及天然染料。

染料敏化太阳能电池

染料敏化太阳能电池一、基本结构与原理染料敏化太阳能电池由镀有透明导电膜的导电基片、多孔纳米晶二氧化钛薄膜、染料光敏化剂、电解质溶液及透明对电极等几部分构成液态电解质染料敏化二氧化钛太阳能电池的结构示意图当能量低于二氧化钛禁带宽度(Eg=3. 2 eV)、且大于染料分子特征吸收波长的入射光照射到电极上时,吸附在电极表面的染料分子中的电子受激跃迁至激发态,然后注入到二氧化钛导带,此时染料分子自身转变为氧化态.注入到二氧化钛导带的电子富集到导电基片上,并通过外电路流向对电极,形成电流.处于氧化态的染料分子则通过电解质溶液中的电子给体,自身恢复为还原态,使染料分子得到再生.被氧化的电子给体扩散至对电极,在电极表面被还原,从而完成一个光电化学反应循环.在整个过程中,各反应物种总状态不变,光能转化为电能.电池的开路电压(Voc)取决于二氧化钛的费米能级(Ef)和电解质中氧化还原可逆电对的能斯特电势之差(ER /Rˊ)[1, 4],用公式可表示为:Voc=1 /q[(Ef) -(ER /R ') ],其中q为完成一个氧化还原过程所需电子总数.二、敏化染料敏化染料分子的性质是电子生成和注入的关键因素,作为光敏剂的染料须具备以下条件:①对二氧化钛纳米晶结构的半导体电极表面有良好的吸附性,即能够快速达到吸附平衡,而且不易脱落;②在可见光区有较强的、尽量宽的吸收带；③染料的氧化态和激发态要有较高的稳定性;④激发态寿命足够长,且具有很高的电荷传输效率,这将延长电子空穴分离时间,对电子的注人效率有决定性作用;⑤具有足够负的激发态氧化还原电势,以保证染料激发态电子注入二氧化钛导带.金属有机配位化合物、纯有机染料、天然植物提取物等都可作为光敏剂.三、纳米二氧化钛膜TiO2是一种价廉、无毒、稳定且抗腐蚀性能良好的半导体材料.它的吸收范围在紫外区,因此需进行敏化处理.为了提高光于捕获效率和量子效率,可将TiO2纳米化、多孔化、薄膜化.这样的结构使TiO2具有高比表面积,使其能吸附更多的染料分子.然而,只有紧密吸附在半导体表面的单层染料分子才能产生有效的敏化效率.另外,这种结构的电极,其表面粗糙度大,太阳光在粗糙表面内多次反射,可被染料分子反复吸收,从而大大提高太阳光的利用率.提高光电转换效率主要有以下几种方式：膜的制备，膜的表面修饰，膜的耦合，膜的掺杂或复合。

染料敏化太阳能电池地结构与工作原理

染料敏化太阳能电池地结构与工作原理
工作原理如下：
1.光的吸收：染料吸收太阳光，将光能转化为电子激发能，产生激子，分离成电子（e-）和正孔（h+）。

2.电子注入：电子从染料分子跃迁到对电极表面，注入对电极。

染料
分子经过注入电子后，重新进入基态形成正离子，正离子从电解质中回到
染料上。

3.电子传输：电子沿着对电极表面传输，同时完成电荷分离和电流产
生的过程。

4.电子回流：电子从对电极表面进入电解质，通过电解质回流至工作
电极。

5.电解质回流：电子进入电解质，通过电解质回流至工作电极。

6.导电玻璃基板：工作电极由导电性强的透明玻璃基板制成，用于收
集电子。

7.导电胶：导电胶用于填充导电玻璃基板和染料层之间的空隙，以提
高电子传输效率。

8.对电极：对电极由导电性强的薄膜材料制成，用于收集电子。

9.电解质：电解质可分为液态和固态两种，液态电解质常用的是有机
溶剂，固态电解质常用的是TiO2或ZnO等。

10.染料：染料可以吸收可见光范围内的光能，将光能转化为电能。

常用的染料有天然染料（如叶绿素）和人工合成染料（如卟啉类染料）。

总结来说，染料敏化太阳能电池的工作原理是通过染料吸收太阳光，将光能转化为电子激发能，产生激子，分离成电子和正孔。

电子注入对电极，经过电子传输形成电流，最后通过电解质和工作电极之间的电子回流完成电荷平衡。

染料敏化太阳能电池的结构与工作原理

染料敏化太阳能电池的结构与工作原理染料敏化太阳能电池主要由表面吸附了染料敏化剂的半导体电极、电解质、Pt 对电极组成，其结构如图1-1。

图1-1 染料敏化太阳能电池结构图当有入射光时，染料敏化剂首先被激发，处于激发态的染料敏化剂将电子注入半导体的导带。

氧化态的染料敏化剂被中继电解质所还原，中继分子扩散至对电极充电。

这样，开路时两极产生光电势，经负载闭路则在外电路产生相应的光电流（图1-2）。

图1-2 染料敏化太阳能电池工作原理图通过超快光谱实验可得出染料敏化太阳能电池各个反应步骤速率常数的数量级[12]：①染料(S)受光激发由基态跃迁到激发态（S*）：S + hυ→S*②激发态染料分子将电子注入到半导体的导带中：S* →S+ + e-(CB)，k inj = 1010~1012s-1③I-离子还原氧化态染料可以使染料再生：3I- + 2S+ →I3- + 2S，k3 = 108s-1④导带中的电子与氧化态染料之间的复合：S+ + e-(CB) →S，k b = 106s-1⑤导带中的电子在纳米晶网络中传输到后接触面(back contact ，BC)后而流入到外电路中：e-(CB) →e-(BC)，k5 = 103~100s-1⑥纳米晶膜中传输的电子与进入TiO2 膜的孔中的I3-离子复合：I3- + 2e-(CB) →3I-，J0 = 10-11~10-9A cm-2⑦I3-离子扩散到对电极上得到电子使I-离子再生：I3- + 2e-(CE) →3I-，J0 = 10-2~10-1A cm-2激发态的寿命越长，越有利于电子的注入，而激发态的寿命越短，激发态分子有可能来不及将电子注入到半导体的导带中就已经通过非辐射衰减而返回到基态。

②、④两步为决定电子注入效率的关键步骤。

电子注入速率常数（k inj）与逆反应速率常数（k b）之比越大（一般大于三个数量级），电子复合的机会越小，电子注入的效率就越高。
