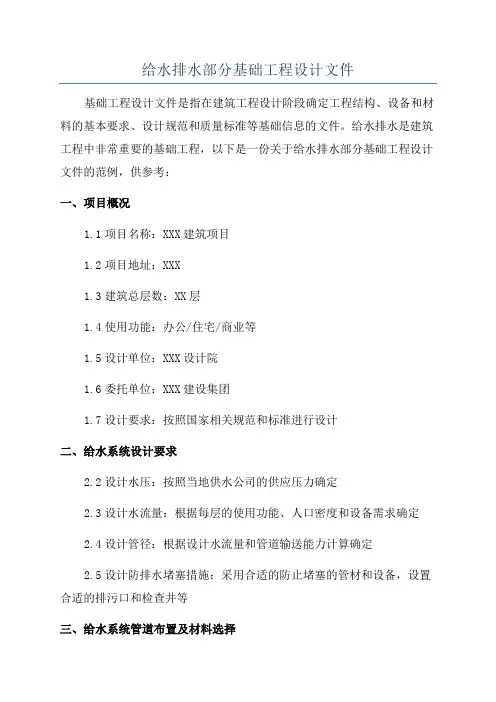

给水排水部分基础工程设计文件基础工程设计文件是指在建筑工程设计阶段确定工程结构、设备和材料的基本要求、设计规范和质量标准等基础信息的文件。
给水排水是建筑工程中非常重要的基础工程,以下是一份关于给水排水部分基础工程设计文件的范例,供参考:一、项目概况1.1项目名称:XXX建筑项目1.2项目地址:XXX1.3建筑总层数:XX层1.4使用功能:办公/住宅/商业等1.5设计单位:XXX设计院1.6委托单位:XXX建设集团1.7设计要求:按照国家相关规范和标准进行设计二、给水系统设计要求2.2设计水压:按照当地供水公司的供应压力确定2.3设计水流量:根据每层的使用功能、人口密度和设备需求确定2.4设计管径:根据设计水流量和管道输送能力计算确定2.5设计防排水堵塞措施:采用合适的防止堵塞的管材和设备,设置合适的排污口和检查井等三、给水系统管道布置及材料选择道和支管道的走向和位置3.2管道材料选择:根据系统要求和预算确定适用的管材,如PVC、PE、铸铁等3.3阀门和连接件选择:根据系统要求选择适用的阀门和连接件,如球阀、蝶阀、法兰等四、给水系统水泵及设备选型4.1设计要求:根据建筑楼层高度、水流量和压力要求确定水泵的选型和数量4.2设备布置:根据建筑平面布置确定水泵房的位置和设备布置4.3水泵选型:根据设计流量和扬程要求选择适用的水泵,考虑到节能、维护等方面因素4.4控制系统:设计水泵的自动控制系统,保证系统运行的安全和稳定五、排水系统设计要求5.2设计坡度:根据各层的排水设备高度和要求确定排水管的坡度5.3设计排水量:根据每层的使用功能、人口密度和排水设备需求确定5.4设计排水堵塞措施:采用合适的防止堵塞的排水设备和排污口等六、排水系统管道布置及材料选择分排水管道和支排水管道的走向和位置6.2管道材料选择:根据系统要求和预算确定适用的排水管材,如PVC、铸铁、陶瓷等6.3排气装置设计:根据系统的排水坡度和长度确定适当的排气装置七、排水系统排水设备选型7.1设备要求:根据不同的排水设备(如马桶、洗手盆、浴缸等)的使用要求确定选型和数量7.2设备布置:根据建筑平面布置确定各个排水设备的位置和布置八、其他要求8.1安全要求:给水排水系统要符合安全、可靠的要求,采取合适的防火、防漏电措施8.2维护要求:给水排水系统要便于维护和修理,设有合适的检修门和检查井等以上是一份关于给水排水部分基础工程设计文件的范例,实际设计过程中需要根据具体项目、要求和规范进行细化和补充。
柱下独立基础课程设计
![柱下独立基础课程设计](https://img.taocdn.com/s3/m/31d437c2e109581b6bd97f19227916888486b9ed.png)
基础工程课程设计任务书题目:钢筋混凝土柱下独立基础设计专业:土木工程(建筑工程)班级:姓名:学号:指导教师:时间:一、设计目的与题目1、设计目的课程设计是高等教育中一直强调和重视的教学实践环节,是土木工程专业最重要的专业基础课程之一。
《基础工程课程设计》是学生在学习《土力学》、《钢筋混凝土结构》和《基础工程》的基础上,综合应用所学的理论知识,完成基础设计任务。
该课程设计的主要目的是经过本课程设计的学习,要求学生能够掌握大、中型建筑物的地基基础设计方法。
本课程的主要任务是培养学生:(1)具备应用基础工程设计基础知识和基本理论解决实际问题的能力,掌握浅基础和深基础的选型和埋深的确定、设计、计算方法;(2)能够运用数学、力学、土力学等知识对基础的基本构件进行受力分析及公式推导,建立基本公式,并正确地通过验算过程进行优化和改进;(3)能够结合行业背景进行设计,解决工程中基本构件的截面设计及承载力校核问题,以及地基承载力的确定、地基变形沉降校验问题;(4)能够熟练使用专业相关规范和图集,结合本课程的知识,结合区域特点,提出复杂工程问题的解决方案,能够处理实际工程问题。
(5)能够基于所学知识提出新型浅基础和深基础的结构,并按照规范要求进行内力分析和承载能力验算,论证设计过程和结果的合理性。
2、设计题目兰州市区某教学楼为五层钢筋混凝土框架结构,柱网布置如图1所示,试设计该基础。
二、设计条件1、场地工程地质条件:拟建场地地形平坦,地面高程在1525.20~1529.23m 之间。
本次勘察深度范围内,场地地层自上而下依次分布有:①杂填土层(Q4ml):总体厚度0.50~2.50m。
黄褐色,土质不均匀,以粉土为主,含大量建筑垃圾、植物根系等,稍湿,稍密。
②黄土状粉土层(Q4al+pl):埋深 1.50~4.50m,厚度0.20~6.30m,层面高程1522.09~1527.45。
褐黄色,土质较均匀,孔隙、虫孔较发育,具水平层理,无光泽反应,干强度低,韧性低,摇振反应中等,稍湿-湿,稍密。
基础工程课程设计 - 《基础工程》课程设计
![基础工程课程设计 - 《基础工程》课程设计](https://img.taocdn.com/s3/m/03b443fc312b3169a551a403.png)
《基础工程》课程设计Design of Foundation Engineering设计题目:柱下钢筋混凝土桩基础适用专业:土木工程一、课程设计基本要求1、课程设计目的利用所学基础工程课程的理论知识,能够独立完成一个较完整的基础设计与计算过程,从而加深对所学理论的理解与应用。
2、课程设计建议在复习本学期课程理论知识后,收集并阅读相关设计规范和参考书后进行本课程设计任务。
二、课程设计设计资料1、工程设计概况某城市新区拟建一栋15层框架结构的办公楼,其场地位于临街地块居中部位,无其它邻近建筑物,地层层位稳定,场地地质剖面及桩基计算指标见工程地质资料。
试设计柱下独立承台桩基础。
(1)地基基础设计等级为乙级;(3)柱的截面尺寸为:450mm×600mm;(4)承台底面埋深:d=2.0m(也可自行按规范要求选定);(5)根据地质资料以及上部荷载情况,自行选择桩型、桩径和桩长;(6)桩基沉降量容许值:[s]= 200mm或查相关规范确定;(7)桩的类型:预制桩或者灌注桩(自行斟酌设定);(8)沉桩方式:静压或者打入(自行斟酌设定)。
(9)方案要求尽量先选择以粉质粘土为持力层,若不满足要求,再行选择卵石或岩石层作为持力层,并作简要对比说明。
2、荷载情况已知上部框架结构由柱子传至承台顶面的荷载效应标准组合:轴力F=(8300-10n)kN,弯矩M x=(80+2n)kN·m,M y=(750-n)kN。
(其中,M x、M y分别为沿柱截面短边和长边方向作用;n为学生学号最后两位数)。
3、工程地质资料建筑场地土层按其成因、土性特征和物理力学性质的不同,自上而下划分为5层,地质剖面与桩基计算指标见表1,勘察期间测得地下水水位埋深为2.2m。
地下水水质分析结果表明,本场地地下水无腐蚀性。
三、设计内容及要求(1)确定单桩竖向承载力特征值;(2)确定桩数,桩的平面布置,承台平面尺寸,单桩承载力验算;(3)若必要,进行软弱下卧层承载力验算;(4)桩基沉降验算;(5)桩身结构设计及验算;(6)承台结构设计及验算;(7)桩及承台施工图设计:包括桩平面布置图、桩身配筋图、承台配筋图、节点详图、钢筋图、钢筋表和必要的施工说明;表1 地质剖面与桩基计算指标四、设计成果及提交(1)计算说明书:计算说明书一律用A4幅面;装订顺序:封面(须注明:《基础工程》课程设计,专业班级,学号,姓名,日期),目录、设计任务书,计算说明书;(2)桩基础施工图:建议图纸采用A3幅面,表达要清楚,施工图(图纸折叠成A4大小)。
基础工程(道路专业)课程设计任务书
![基础工程(道路专业)课程设计任务书](https://img.taocdn.com/s3/m/5f5af0f01711cc7931b716d3.png)
基础工程(道路专业)课程设计任务书《基础工程》课程设计题目:城市高架花瓶式桥墩桩基础设计时间:月日至月日共 1 周专业:土木工程(道路)班级:学号:姓名:指导教师:课程设计任务书本课程设计对象为某城市高架桥花瓶式桥墩下桩基础设计,包括基桩设计和承台设计。
一、设计资料1.上部结构及荷载资料上部结构为等跨的钢筋混凝土预应力梁桥,标准跨径为35m,公路-Ⅱ级汽车荷载,荷载为纵向控制设计,作用于混凝土桥墩承台顶面纵桥向的荷载如下:2.地质资料桥位地形平坦,位于已有道路上,墩基处地层成层较规律。
地下水埋置较深,对工程建设无不良影响,无不良工程地质现象存在。
地层及其物理力学指标见下表。
桥位地层及参数二、设计内容及要求按给定的条件完成桥墩基础与地基的设计与检算。
具体要求如下:1.按给定的桥墩底面尺寸拟定承台平面尺寸;2.分析桥墩处地基土层情况确定承台埋深,初步拟定承台厚度;3.初步拟定桩径,及施工方式;4.根据荷载情况初步拟定桩长;5.单桩竖向承载力计算;6.基桩竖向承载力计算;7.基桩水平承载力计算8.基桩截面强度设计计算9.承台受弯、受剪、受冲切计算三、设计完成后提交的文件和图表1.计算说明书部分:编制计算说明书一份,设计计算说明书用A4纸手写。
整个说明书应满足计算过程完整、计算步骤清楚、文字简明、符号、绘图规范和版面美观的要求。
2.图纸部分:绘制3号配筋图一张。
图纸应用AutoCAD制作或手工绘制,而且应该表达正确、布局合理和尺寸齐全。
按说明书在前,图纸在后的顺序装订成册,交给指导老师评阅。
四、进程安排1.星期一:布置设计任务,查阅资料,完成设计内容的1-5项工作2.星期二:查阅资料,理解掌握考虑承台、基桩协同工作的土的弹性抗力作用计算受水平荷载的桩基(弹性多排桩内力和变为计算方法),进行6-8项设计计算3.星期三:完成6-8项设计计算4.星期四:完成设计内容第9项工作5.星期五:绘图6.整理、上交设计计算说明书及图纸。
基础工程课程设计
![基础工程课程设计](https://img.taocdn.com/s3/m/201d8a2766ec102de2bd960590c69ec3d5bbdb05.png)
基础⼯程课程设计课程设计任务书学⽣姓名:伍毅专业班级:⼟⽊1005班指导教师:冯仲仁⼯作单位:⼟⽊⼯程与建筑学院题⽬: 常虎⾼速公路⾼架桥梁基础⼯程设计初始条件:东莞市常虎⾼速公路某⾼架桥梁,上部构造采⽤装配式钢筋混凝⼟简⽀空⼼板或T 梁,标准跨径16⽶、20⽶、25⽶、30⽶、35⽶,桥⾯宽2×17.5⽶,参照《公路桥梁地基基础设计规范》进⾏设计计算。
设计荷载为公路I级,⼈群荷载3.5kN/m3。
台后填⼟⾼度8.5⽶。
材料:台帽、⽿墙、台⾝和基础(承台)为C20钢筋混凝⼟。
地质资料,上部尺⼨见所附图纸。
帽梁以上荷载见下表:东莞市常虎⾼速公路各跨径桥台竖向反⼒⼀览表(kN)跨径0o~10o 10o~25o35mT梁10878 1108530mT梁9324 950125mT梁8502 867625m宽幅空⼼板7962 812120m宽幅空⼼板6822 696616m宽幅空⼼板6120 6264要求完成的主要任务:(包括课程设计⼯作量及其技术要求,以及说明书撰写等具体要求)⾸先选择基础型式;(桩,浅基础)对浅基础:1.埋置深度确定;2.尺⼨拟订;3.荷载计算;4.验算。
对桩基础:1.类型选择;2.荷载计算;3.桩径、桩长拟订;3.基桩根数及平⾯布置;4.桩基础内⼒计算;5.验算;6.配筋计算。
学号上部结构钻孔资料学号上部结构钻孔资料130⽶T梁卢屋ZK888 130⽶T梁卢屋ZK888 230⽶T梁卢屋ZK889 230⽶T梁卢屋ZK889 330⽶T梁卢屋ZK890 330⽶T梁卢屋ZK890 430⽶T梁卢屋ZK891 430⽶T梁卢屋ZK891 530⽶T梁卢屋ZK892 530⽶T 梁卢屋ZK892 630⽶T梁卢屋ZK893 630⽶T梁卢屋ZK893 730⽶T梁卢屋ZK894 730⽶T梁卢屋ZK894 830⽶T梁万家营ZK1 830⽶T梁万家营ZK1 930⽶T梁万家营ZK2 930⽶T梁万家营ZK2 1030⽶T梁三叉河ZK1 1030⽶T梁三叉河ZK1 1125⽶T梁卢屋ZK888 1125⽶T梁卢屋ZK888 1225⽶T梁卢屋ZK889 1225⽶T梁卢屋ZK889 1325⽶T梁卢屋ZK890 1325⽶T梁卢屋ZK890 1425⽶T梁卢屋ZK891 1425⽶T梁卢屋ZK891 1525⽶T梁卢屋ZK892 1525⽶T梁卢屋ZK892 1625⽶T梁卢屋ZK893 1625⽶T 梁卢屋ZK893 1725⽶T梁卢屋ZK894 1725⽶T梁卢屋ZK894 1825⽶T梁万家营ZK1 1825⽶T梁万家营ZK1 1925⽶T梁万家营ZK2 1925⽶T梁万家营ZK2 2025⽶T梁三叉河ZK1 2025⽶T梁三叉河ZK1 2125⽶宽幅空⼼板卢屋ZK888 2125⽶宽幅空⼼板卢屋ZK888 2225⽶宽幅空⼼板卢屋ZK889 2225⽶宽幅空⼼板卢屋ZK889 2325⽶宽幅空⼼板卢屋ZK890 2325⽶宽幅空⼼板卢屋ZK890 2425⽶宽幅空⼼板卢屋ZK891 2425⽶宽幅空⼼板卢屋ZK891 2525⽶宽幅空⼼板卢屋ZK892 2525⽶宽幅空⼼板卢屋ZK892 2625⽶宽幅空⼼板卢屋ZK893 2625⽶宽幅空⼼板卢屋ZK893 2725⽶宽幅空⼼板卢屋ZK894 2725⽶宽幅空⼼板卢屋ZK894 2825⽶宽幅空⼼板万家营ZK1 2825⽶宽幅空⼼板万家营ZK1 2925⽶宽幅空⼼板万家营ZK2 2925⽶宽幅空⼼板万家营ZK2 3025⽶宽幅空⼼板三叉河ZK1 3025⽶宽幅空⼼板三叉河ZK1 3120⽶宽幅空⼼板卢屋ZK888 3120⽶宽幅空⼼板卢屋ZK888 3220⽶宽幅空⼼板卢屋ZK889 3220⽶宽幅空⼼板卢屋ZK889 3320⽶宽幅空⼼板卢屋ZK890 3320⽶宽幅空⼼板卢屋ZK890 3420⽶宽幅空⼼板卢屋ZK891 3420⽶宽幅空⼼板卢屋ZK891 3520⽶宽幅空⼼板卢屋ZK892 3520⽶宽幅空⼼板卢屋ZK892 3620⽶宽幅空⼼板卢屋ZK893 3620⽶宽幅空⼼板卢屋ZK893 3720⽶宽幅空⼼板卢屋ZK894 3720⽶宽幅空⼼板卢屋ZK894 3820⽶宽幅空⼼板万家营ZK1 3820⽶宽幅空⼼板万家营ZK1 3920⽶宽幅空⼼板万家营ZK2 3920⽶宽幅空⼼板万家营ZK2 4020⽶宽幅空⼼板三叉河ZK1 4020⽶宽幅空⼼板三叉河ZK1 4116⽶宽幅空⼼板卢屋ZK888 4116⽶宽幅空⼼板卢屋ZK888 设计荷载0-10度设计荷载10-25度学号上部结构钻孔资料学号上部结构钻孔资料116⽶宽幅空⼼板卢屋ZK889 1416⽶宽幅空⼼板卢屋ZK889 216⽶宽幅空⼼板卢屋ZK890 1516⽶宽幅空⼼板卢屋ZK890 316⽶宽幅空⼼板卢屋ZK891 1616⽶宽幅空⼼板卢屋ZK891 416⽶宽幅空⼼板卢屋ZK892 1716⽶宽幅空⼼板卢屋ZK892 516⽶宽幅空⼼板卢屋ZK893 1816⽶宽幅空⼼板卢屋ZK893 616⽶宽幅空⼼板卢屋ZK894 1916⽶宽幅空⼼板卢屋ZK894 716⽶宽幅空⼼板万家营ZK1 2016⽶宽幅空⼼板万家营ZK1 816⽶宽幅空⼼板万家营ZK2 2116⽶宽幅空⼼板万家营ZK2 916⽶宽幅空⼼板三叉河ZK1 2216⽶宽幅空⼼板三叉河ZK1 1016⽶宽幅空⼼板卢屋ZK888 2316⽶宽幅空⼼板卢屋ZK888 1116⽶宽幅空⼼板卢屋ZK889 2416⽶宽幅空⼼板卢屋ZK889 1216⽶宽幅空⼼板卢屋ZK890 2516⽶宽幅空⼼板卢屋ZK890 1316⽶宽幅空⼼板卢屋ZK892 2616⽶宽幅空⼼板卢屋ZK892时间安排:时间任务第1天熟悉资料第2天⽅案制订第3天计算和验算第4天计算和验算第5天说明书整理指导教师签名:年⽉⽇系主任(或责任教师)签名:年⽉⽇1.设计资料 (7)1.1 初始条件 (7)1.2 设计荷载 (7)1.3 材料 (7)1.4 地质资料,上部尺⼨ (7)2.基础类型的选择 (7)3.荷载计算 (8)3.1上部构造恒载反⼒及桥台台⾝与基础的⼟重计算 (8) 3.2⼟压⼒的计算 (9)3.2.1台后填⼟表⾯⽆活载时⼟压⼒的计算 (9)3.2.2台后填⼟表⾯有汽车荷载时 (10)3.2.3台前溜坡填⼟⾃重对桥台前侧⾯上的主动⼟压⼒ (11) 3.3⽀座活载反⼒计算 (12)3.3.1桥上有汽车和⼈群作⽤且后台⽆活载 (12)3.3.2桥上、台后均有汽车荷载且重车在台后 (12)3.3.3桥上⽆汽车荷载且台后有汽车荷载 (13)3.4⽀座摩阻⼒计算 (13)3.5荷载组合 (13)4.桩径桩长拟定 (15)5.基桩根数及平⾯布置 (15)5.1桩的数量估算 (15)5.2桩间距确定 (16)5.3桩平⾯布置 (16)6.桩基础内⼒计算 (17)6.1计算宽度 (17)6.2变形系数 (17)6.3换算深度 (17)6.4桩顶刚度系数计算 (17)6.5承台地⾯原点处位移 (18)6.6计算作⽤在每根桩顶上的作⽤⼒ (19)6.7计算最⼤冲刷线处桩⾝弯矩、⽔平⼒、轴⼒ (19)6.8地⾯线以下深度Z处桩截⾯上的弯矩及⽔平压应⼒ (19)7.桩基础内⼒验算 (21)7.1桩顶纵向⽔平位移验算 (21)7.2群桩基础承载⼒验算 (22)8.承台 (22)8.1沉降验算 (22)8.2承台局部受压验算 (22)8.3桩对承台的冲剪验算 (22)8.4抗剪承载⼒验算 (23)9.配筋计算 (23)9.1桩基础配筋计算 (23)9.1.1计算偏⼼距增⼤系数 (23)9.1.2配筋率的计算及钢筋的选择 (24)9.1.3承载⼒复核 (25)9.2承台配筋计算 (25)10.⼩结 (25)11.参考⽂献 (26)1.设计资料1.1 初始条件东莞市常虎⾼速公路某⾼架桥梁,上部构造采⽤装配式钢筋混凝⼟简⽀T 梁,标准跨径30m ,计算跨径29.6m 。

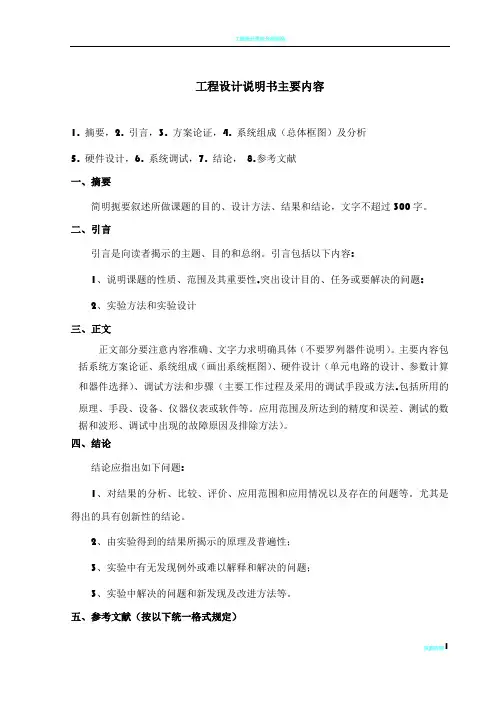

工程设计说明书内容要求及撰写格式要求
