实验3 交换机基本配置新
交换机基本配置实验报告
交换机基本配置实验报告一、实验目的。
本实验旨在通过对交换机进行基本配置，掌握交换机的基本功能和操作方法，了解交换机的工作原理，为今后的网络管理和维护工作打下基础。
二、实验环境。
本次实验使用的设备和软件环境如下：1. 交换机，Cisco Catalyst 2960。
2. 电脑，Windows 10操作系统。
3. 软件，Cisco网络模拟软件Packet Tracer。
三、实验内容。
1. 连接交换机。
首先，将电脑和交换机通过网线连接起来，确保连接的网线是正常的，然后打开Packet Tracer软件，创建一个新的网络拓扑图，将交换机和电脑拖入拓扑图中，并连接它们。
2. 登录交换机。
在电脑上打开命令提示符，使用Telnet或SSH协议登录交换机，输入交换机的IP地址和登录密码，成功登录后，进入交换机的命令行界面。
3. 设置交换机主机名。
在交换机的命令行界面中，使用命令“hostname Switch1”将交换机的主机名设置为“Switch1”。
4. 设置管理IP地址。
使用命令“interface vlan1”进入VLAN1接口配置模式，然后使用命令“ip address 192.168.1.1 255.255.255.0”设置交换机的管理IP地址为192.168.1.1，子网掩码为255.255.255.0。
5. 设置管理密码。
使用命令“enable secret cisco”设置交换机的特权模式密码为“cisco”，用于提升特权级别时的验证。
6. 保存配置。
最后，使用命令“copy running-config startup-config”将当前的配置保存到交换机的NVRAM中，以便下次重启后配置不会丢失。
四、实验总结。
通过本次实验，我们成功地对交换机进行了基本配置，包括设置主机名、管理IP地址和特权密码等操作。
掌握了交换机的基本配置方法，为今后的网络管理工作打下了基础。
五、实验心得。
在实验过程中，我们发现了一些问题，比如在设置管理IP地址时需要进入VLAN1接口配置模式，这些细节需要我们在实际操作中多加注意。

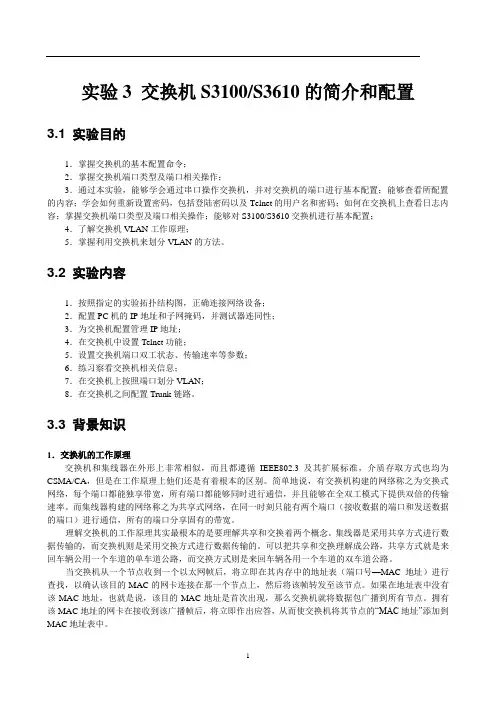

实验3交换机的配置
<S3100>system-view//进入全局配置模式
[S3100]user-interface vty 0 //进入TELNET端口0
[S3100-ui-vty0]authentication-mode password //启用TELNET口密码设置
提供网络测试命令，如Tracert、Ping等，迅速诊断网络是否正常。
用Telnet命令直接登录并管理其他以太网交换机。
提供FTP服务，方便用户上传、下载文件。
以太网交换机的命令行采用分级保护方式，防止未授权的用户的非法侵入。其登录的用户也划分为4个级别，由低到高分别为：用户视图、系统视图、VLAN视图、以太网端口视图等。
*********************************************************
* All rights reserved (1997-2004) *
* Without the owner's prior written consent, *
*no decompiling or reverse-engineering shall be allowed.*
[S3100-Ethernet0/1]
在系统视图下键入：interface ethernet0/1
quit返回用户视图
VLAN视图
配置VLAN参数
[S3100-VLAN 1]
在系统视图下键入：VLAN1
quit返回用户视图
命令行接口提供两种在线帮助：完全帮助和部分帮助，通过这两种在线帮助能够获取到帮助信息。在任意视图下，键入〈？〉获取该视图下的所有的命令及其简单描述。
交换机基本配置实验报告
交换机基本配置实验报告一、实验目的。
本实验旨在通过对交换机的基本配置实验，掌握交换机的基本功能和操作方法，包括端口配置、VLAN划分、STP协议配置等内容，从而为日后的网络管理和维护工作打下基础。
二、实验环境。
本次实验所用设备为华为S5700交换机，操作系统为VRP（Versatile Routing Platform）。
三、实验内容。
1. 端口配置。
首先，我们需要进行端口的基本配置。
通过登录交换机管理界面，进入端口配置页面，我们可以对各个端口进行设置，包括速率、双工模式、描述等。
在实际网络环境中，根据实际需求进行端口配置，以满足不同设备的连接要求。
2. VLAN划分。
接下来，我们将进行VLAN（Virtual Local Area Network）的划分。
VLAN的划分可以将一个物理网络划分成多个逻辑网络，提高网络的灵活性和安全性。
在交换机上，我们可以通过命令行或者WEB界面对VLAN进行创建和配置，将不同端口划分到不同的VLAN中，实现不同VLAN之间的隔离和通信。
3. STP协议配置。
最后，我们将进行STP（Spanning Tree Protocol）协议的配置。
STP协议可以避免网络中出现环路，保证网络的稳定性和可靠性。
在实际操作中，我们可以通过交换机的管理界面，对STP协议进行配置，包括优先级设置、端口状态等，从而实现网络中的环路屏蔽和冗余路径的选择。
四、实验步骤。
1. 登录交换机管理界面，进入端口配置页面，对端口进行基本配置，包括速率、双工模式、描述等。
2. 在VLAN配置页面，创建多个VLAN，并将不同端口划分到不同的VLAN 中。
3. 在STP配置页面，对STP协议进行基本配置，包括优先级设置、端口状态等。
五、实验结果。
经过以上步骤的操作，我们成功完成了交换机的基本配置实验。
通过端口配置、VLAN划分、STP协议配置等操作，我们对交换机的基本功能和操作方法有了更深入的了解，为日后的网络管理和维护工作奠定了基础。
交换机的基本配置实验步骤
交换机的基本配置实验步骤1.连接交换机：将计算机与交换机通过网线连接，确保连接稳定。
2. 确认网络设备：打开电脑的命令提示符或终端，并输入ipconfig命令（Windows系统）或ifconfig命令（Linux系统），确认计算机连接的交换机的IP地址。
3.登录管理界面：在浏览器的地址栏中输入交换机的IP地址，打开交换机的管理界面。
4. 输入用户名和密码：根据交换机的型号和厂商不同，登录界面的用户名和密码会有所变化。
一般来说，常见的默认用户名是admin，密码可以是admin或空白。
5.创建VLAN：在管理界面中，找到VLAN（虚拟局域网）配置的选项，点击新建VLAN按钮。
输入VLAN的ID和名称，然后保存设置。
重复此步骤可以创建多个VLAN。
6.配置VLAN端口：找到端口配置的选项，选择要配置的端口，并将其绑定到相应的VLAN。
可以将多个端口绑定到同一个VLAN，也可以将端口绑定到不同的VLAN。
7. 配置端口模式：找到端口模式配置的选项，选择要配置的端口，并设置端口的工作模式。
常见的端口模式有access（普通接入模式）和trunk（干道模式）。
选择相应的模式后保存设置。
8.配置端口安全：找到端口安全配置的选项，选择要配置的端口，并设置端口安全的参数。
可以设置最大允许连接的MAC地址数量、报警策略等。
9.配置端口速率限制：找到端口速率限制配置的选项，选择要配置的端口，并设置端口的最大发送和接收速率。
可以根据需要对端口的速率进行限制。
10.保存并应用配置：在所有配置都完成后，需要点击保存或应用配置的按钮，使配置生效。
有些交换机还需要重启才能使新配置生效。
11. 验证配置：在配置应用后，需要验证设备是否按照配置正常工作。
可以通过ping命令或其他网络工具来测试不同设备之间的连通性。
12.备份配置：完成配置后，建议备份交换机的配置文件。
这样，如果需要恢复交换机的配置或将同样的配置应用到其他交换机，就可以方便地进行操作。

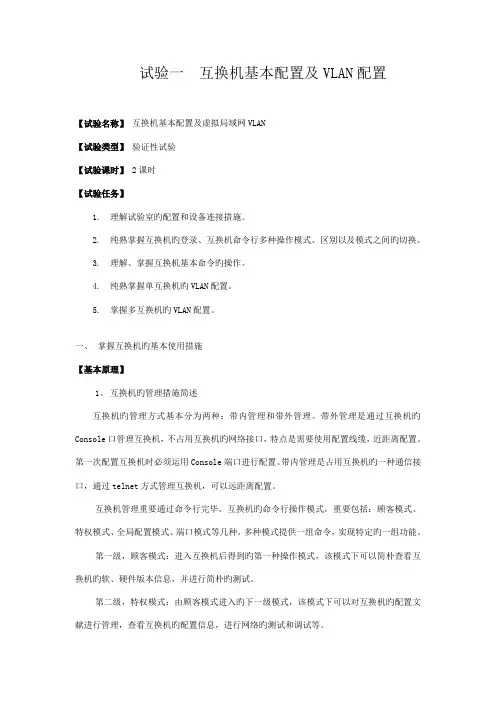

交换机基本配置及配置实验报告
试验一互换机基本配置及VLAN配置【试验名称】互换机基本配置及虚拟局域网VLAN【试验类型】验证性试验【试验课时】 2课时【试验任务】1.理解试验室旳配置和设备连接措施。
2.纯熟掌握互换机旳登录、互换机命令行多种操作模式、区别以及模式之间旳切换。
3.理解、掌握互换机基本命令旳操作。
4.纯熟掌握单互换机旳VLAN配置。
5.掌握多互换机旳VLAN配置。
一、掌握互换机旳基本使用措施【基本原理】1、互换机旳管理措施简述互换机旳管理方式基本分为两种：带内管理和带外管理。
带外管理是通过互换机旳Console口管理互换机，不占用互换机旳网络接口，特点是需要使用配置线缆，近距离配置。
第一次配置互换机时必须运用Console端口进行配置。
带内管理是占用互换机旳一种通信接口，通过telnet方式管理互换机，可以远距离配置。
互换机管理重要通过命令行完毕。
互换机旳命令行操作模式，重要包括：顾客模式、特权模式、全局配置模式、端口模式等几种。
多种模式提供一组命令，实现特定旳一组功能。
第一级，顾客模式：进入互换机后得到旳第一种操作模式，该模式下可以简朴查看互换机旳软、硬件版本信息，并进行简朴旳测试。
第二级，特权模式：由顾客模式进入旳下一级模式，该模式下可以对互换机旳配置文献进行管理，查看互换机旳配置信息，进行网络旳测试和调试等。
第三级，全局配置模式：由特权模式进入旳下一级模式，该模式下可以配置互换机旳全局性参数（如设备名、登录时旳描述信息等）。
第四级，全局配置模式下有多种并列旳子模式，分别对互换机详细旳功能进行配置。
如，端口模式：对互换机旳端口进行参数配置。
VLAN描述：对互换机旳VLAN进行参数配置。
设，互换机名称为switch，多种模式旳提醒符和进入方式小结如下表：Exit命令：退回到上一级操作模式。
End命令是指顾客从特权模式如下级别直接返回到特权模式。
注意区别每个操作模式下可执行旳命令种类，互换机不可以跨模式执行命令。
实验3-Cisco交换机基本配置及VLAN
在Switch1上配置Trunk端口
Switch1>ena Switch1#conf t Switch1(config)#interface fastEthernet 0/24 Switch1(config-if)#switchport mode trunk Switch1(config-if)#switchport trunk allowed vlan all Switch1(config-if)#exit Switch1(config)#exit Switch1# Switch1#show vlan VLAN Name Status Ports ---- -------------------------------- --------- ------------------------------1 default active Fa0/17, Fa0/18, Fa0/19, Fa0/20 Fa0/21, Fa0/22, Fa0/23, Gig1/1 Gig1/2 10 VLAN0010 active Fa0/1, Fa0/2, Fa0/3, Fa0/4 Fa0/5, Fa0/6, Fa0/7, Fa0/8 20 VLAN0020 active Fa0/9, Fa0/10, Fa0/11, Fa0/12 Fa0/13, Fa0/14, Fa0/15, Fa0/16
ISL标识（Cisco私有）
ISL的主干功能使得VLAN信息可以穿越主干线
– 通过硬件(ASIC)实现 – ISL标识不会出现在工作站 ，客户端并不知道ISL的封 装信息
ISL支持VLAN的 标识
进入主干线前加 上VLAN标识
– 在交换机或路由器与交换 机之间，在交换机与具有 ISL网卡的服务器之间可以 实现
交换机基本配置实验报告
一、实验目的本次实验旨在通过对交换机进行基本配置，使学生掌握交换机的基本功能和操作方法，了解交换机的工作原理，为今后的网络管理和维护工作打下基础。
二、实验环境1. 实验设备：三层交换机一台2. 实验软件：网络仿真软件（如Cisco Packet Tracer）3. 实验工具：网络仿真软件配套的虚拟网络设备三、实验内容1. 交换机的基本操作2. 交换机的基本配置3. 交换机的安全配置四、实验步骤1. 交换机的基本操作（1）启动交换机，并进入用户模式。
（2）查看交换机的版本信息、硬件信息等。
（3）进入特权模式，进行高级配置。
（4）退出特权模式，返回用户模式。
2. 交换机的基本配置（1）配置交换机的主机名。
（2）配置交换机的登录信息，包括用户名和密码。
（3）配置交换机的VLAN信息。
（4）配置交换机的端口信息，包括端口描述、VLAN分配等。
3. 交换机的安全配置（1）配置交换机的访问控制列表（ACL），限制访问权限。
（2）配置交换机的SSH功能，提高远程登录的安全性。
（3）配置交换机的Telnet功能，允许远程登录。
五、实验结果与分析1. 交换机的基本操作通过实验，学生掌握了交换机的基本操作，包括启动、进入用户模式、查看设备信息、进入特权模式等。
2. 交换机的基本配置（1）配置交换机的主机名。
实验结果显示，交换机成功设置了主机名，并在后续操作中正确显示。
（2）配置交换机的登录信息。
实验结果显示，交换机成功设置了用户名和密码，并验证了登录信息。
（3）配置交换机的VLAN信息。
实验结果显示，交换机成功创建了VLAN，并将端口分配到了对应的VLAN。
（4）配置交换机的端口信息。
实验结果显示，交换机成功设置了端口描述和VLAN分配，并验证了端口信息。
3. 交换机的安全配置（1）配置交换机的ACL。
实验结果显示，交换机成功配置了ACL，并验证了访问权限。
（2）配置交换机的SSH功能。
实验结果显示，交换机成功配置了SSH功能，并验证了远程登录的安全性。
计算机实验报告 交换机的基本配置
实验三：交换机的基本配置
一、实验目的
1 了解交换机的工作原理及 NOS 的启动过程。
2 掌握交换机 NOS 命令的使用方法。
3 掌握交换机参数的基本配置方法。
二实验环境
1 准备一台 S2126G交换机；
2 准备一台 PC机；
3 准备一条直连线或双绞线（ 2M）；
4 按图 1连接起来。
三实验内容
1 观察交换机的启动过程并查看交换机的参数配置；
2 对交换机进行基本参数配置；
3 查看运行结果；
四实验步骤
1．配置交换机主机名
Switch>en able；从用户模式进入特权模式
Switch#conf igure t erminal；从特权模式进入全局配置模式
Switch (config)#h ostname SW1；将主机名配置为“SW1”
SW1(config)#
5．显示交换机MAC地址表的记录
SW1#sh ow ma c-address-table
注：在 PC上开一命令行窗口，运行命令：c:\>ping 10.1.1.1 能
ping通则在交换机上执行show mac-address-table 可查看到PC 的MAC地址
注： PC的MAC地址可以在命令行下输入: ipconfig /all查看．
五测试与验证
1 验证命令
show run
ping。
交换机的基本配置实验【绝对精品】
交换机的基本配置实验一、实验目的1.掌握交换机命令行各种操作模式及其相互切换。
2.掌握交换机的全局配置。
3.掌握交换机端口的基本配置。
4.掌握交换机配置的查看方法。
二、实验设备S2126G交换机一台，PC机一台，直连线一条。
三、技术原理交换机是一种基于MAC地址识别，能完成封装、转发数据包功能的网络设备。
交换机可以学习MAC地址，并把其存放在内部地址表中，通过在数据包的始发者和目标接收者之间建立临时的交换路径，使数据包直接由源地址到达目的地址。
交换机有以下四种命令行操作模式：1．用户模式，提示符为switch>，这是进入交换机后得到的第一个模式，该模式下可以查看交换机的软硬件版本信息，并进行简单的测试。
用户模式下输入enable即可进入下面的特权模式。
2．特权模式，提示符为switch#，这是由用户模式进入的下一个模式，该模式下可以对交换机的配置文件进行管理和查看。
特权模式下输入configure terminal即可进入下面的全局配置模式。
3．全局配置模式，提示符为switch(config)#，属于特权模式的下一级模式，该模式下可以配置交换机的全局性参数（如主机名、登陆信息等）。
全局模式下输入类似interface fastethernet 0/5即可进入下面的端口模式。
4．端口模式，提示符为switch(config-if)#，属于全局模式的下一级模式，该模式下可以对交换机的端口进行参数配置。
可以通过exit命令退回到当前模式的上一级操作模式，通过end命令从特权模式以下级别直接返回到特权模式。
交换机的端口速率参数有10(10Mbit/s)、100(100Mbit/s)、auto(自适应)等三种选择，默认是auto。
端口工作模式有full(全双工)、half(半双工)、auo(自适应) 等三种选择，默认是auto。
四、实验步骤1．按图1-1选择一个交换机进行配置。
Switch图1-12．依次输入以下命令熟悉交换机的各种操作模式。
实验-三层交换机基本配置
交换实验三层交换机基本配置实验名称：三层交换机端口配置实验目的：配置开启三层交换机的三层功能，实现路由作用。
功能描述：为了隔离广播域而划分了VLAN，但不同的VLAN之间需要通信，本实验将实现这一功能。
即同一VLAN里的计算机能跨交换机通信，不同VLAN里的计算机系统也能互相通信。
技术原理：三层交换机是在二层交换的基础上实现了三层的路由功能。
三层交换机基于“一次路由，多次交换”的特性，在局域网环境中转发性能远远高于路由器。
而且三层交换机同时具备二层的功能，能和二层交换机进行很好的数据转发。
三层交换机的以太网接口要比一般的路由器多很多，更加适合多个局域网段之间的互联。
三层交换机本身默认开启了路由功能，可利用IP Routing命令进行控制。
实验设备：S3760一台，PC机2台。
实验拓扑：如下。
注意：先连线，在进行配置，注意连接线缆的接口编号。
S3760为三层交换机。
实验步骤：地址参考如下：s3760-1>enable 14password:s3760-1#configure terminals3760-1 (config)#hostname 3760s3760-1 (config)#ip routing ！开启三层交换机的路由功能S3760PC1172.16.50.1/24PC2172.16.50.2/24步骤3. 配置三层交换机端口的路由功能。
s3760-1>enable 14password:s3760-1#configure terminals3760-1 (config)#interface fastethernet 0/12s3760-1 (config-if)#no switchport !开启端口的三层路由功能s3760-1 (config-if)#ip address 172.16.50.12 255.255.255.0s3760-1 (config-if)#no shutdowns3760-1 (config-if)#exits3760-1 (config)#interface fastethernet 0/22s3760-1 (config-if)#no switchport !开启端口的三层路由功能s3760-1 (config-if)#ip address 172.16.50.22 255.255.255.0s3760-1 (config-if)#no shutdowns3760-1 (config-if)#end步骤4. 验证与测试。
交换机基本配置_实验报告
交换机基本配置_实验报告交换机是计算机网络中的一种重要设备，它用于在局域网内传输和转发网络数据。
交换机具备实时性强、传输速度快、安全性高等特点，可以提高网络的传输效率和可靠性。
在本实验中，我们将对交换机进行基本配置，包括设置IP地址、VLAN划分等。
首先，我们需要连接计算机和交换机，并通过串口线连接计算机和交换机的控制台端口。
然后，我们打开计算机上的终端模拟器，并选择合适的波特率和串口号进行连接。
一旦连接成功，我们就可以进行交换机的配置。
首先，我们需要登录到交换机的控制台界面。
在终端模拟器中，我们输入交换机的IP地址和控制台端口的号码，然后按下回车键。
接下来，我们需要输入正确的用户名和密码进行登录。
一旦成功登录，我们就可以进入交换机的控制台界面。
在控制台界面中，我们可以使用一系列命令来进行交换机的配置。
下面是一些常用的命令及其用途：1. `enable`：进入特权模式，获取管理员权限。
2. `configure terminal`：进入全局配置模式，进行全局配置。
3. `interface interface-name`：进入接口配置模式，对指定接口进行配置。
4. `ip address ip-address mask`：为指定接口设置IP地址和子网掩码。
5. `vlan vlan-id`：创建一个VLAN，并进入VLAN配置模式。
6. `name vlan-name`：为VLAN设置名称。
7. `exit`：退出当前配置模式，返回上一级模式。
8. `show running-config`：显示当前的配置信息。
9. `copy running-config startup-config`：保存当前配置到闪存，以便下次重启时生效。
通过上述命令，我们可以完成对交换机的基本配置。
首先，我们可以使用`configure terminal`命令进入全局配置模式，然后使用`interface interface-name`命令进入接口配置模式，为指定接口设置IP地址和子网掩码。
《计算机网络》实验三 交换机基本配置 实验报告
interface FastEthernet0/21
!
interface FastEthernet0/22
!
interface FastEthernet0/23
!
interface FastEthernet0/24
!
interface GigabitEthernet0/1
!
interface GigabitEthernet0/2
五、实际步骤
建立超级连接
建立CONSOLE连接
进入特权命令状态
进入全局状态模式
设置交换机的名字为SWITCH_2
进入接口设置状态，设置接口参数
（1）进入接口设置状态
（2）设置交换机的duplex方式
退出配置状态，在特权命令状态，验证端口工作状态
检查4台机的通信状态
设置switch2为端口VTP的server
Enter enable secret:
% No defaulting allowed
Enter enable secret:
% No defaulting allowed
Enter enable secret: switch>
The enable password is used when you do not specify an
Would you like to enable as a cluster command switch? [yes/no]: n
The following configuration command script was created:
hostname Switch
enable secret 5 $1$Aj2X$oQ4NIEhr7TX023s32vivd1
实验三 路由器与交换机的配置(华为)
实验三路由器基本配置华为Quidway系列路由器VRP1.7版本及其后续版本支持用户本地或远程配置,因些,搭建配置环境可以通过以下方法实现:●通过Console口搭建配置环境；●通过Telnet搭建配置环境；●通过AUX口拨号搭建配置环境；●通过哑终端搭建配置环境。
一、通过Console口配置路由器1、实验内容：通过Console口配置Quidway R系列中低端路由器2、实验目的：掌握Console口方式配置路由器3、实验环境：PC机一部Console 线缆根（RS232串口接PC机的COM口，水晶头一端插在路由器Console口上）4、实验步骤：第一步：将RJ45的一端插入到路由器的Console口中，另外一端为9针的串口接口和一个25针的串口接口，接在计算机合适的串口上如下图图1 物理连接第二步：在微机上运行终端仿真程序如Windows 9X 的Hyperterm（超级终端）等，建立新连接，选择实际连接时使用的微机上的RS-232 串口，设置终端通信参数为9600 波特、8 位数据位、1 位停止位、无校验、无流控，并选择终端仿真类型为VT100，如下图（Windows 9X 下的“超级终端”设置界面）。
图2 建立超级终端图3选择实际连接使用的微机串口图4 设置端口参数图5 选择终端仿真类型二搭建本地或远程的Telnet 连接配置环境1、实验内容：通过Telnet方式配置Quidway R系列中低端路由器2、实验目的：掌握Telnet方式配置路由器3、实验环境：在实际应用中，如果用户被授权可以Telnet到某路由器，并存在有用户终端到该路由器的路由，用户则可以通过Telnet方式对路由器进行配置。
配置终端（PC机）使用标准以太网线通过交换机和路由器相连。
要求Telnet之前，路由器的以太网口已经配置了IP地址，并能正常工作。
IP地址的配置在接口视图下执行ip address 命令。
[Quidway-Ethernet0] ip address 10.0.0.1 255.0.0.0然后将PC的IP地址修改成10.0.0.X/8即可进行Telnet配置连接了。
实验3 交换机的基本配置
实验三交换机的基本配置一、实验目的掌握交换机的基本管理特性，学习交换机配置的基本指令，配置交换机支持Telnet操作的相关指令。
二、实验环境实验网络拓扑如下图所示。
SwitchA三、实验的内容和要求1. 网络设备模式的切换2. 网络设备指令的使用技巧3. 配置交换机的管理IP地址4. 配置交换机密码5. 保存对交换机所做的配置四、实验说明第一步：在交换机上配置管理IP地址!开始配置Press RETURN to get started!Switch>enable 14 !进入特权模式Password: starSwitch#configure terminal !进入全局配置模式Enter configuration commands, one per line. End with CNTL/Z.SwitchA !配置交换机名称为“SwitchA”Switch(config)#hostname2002-12-22 14:32:04 @5-CONFIG:Configured from outband1!进入交换机管理接口配置模式SwitchA(config)#interfacevlan2002-12-22 14:32:21 @5-CONFIG:Configured from outbandSwitchA(config-if)#ip address192.168.0.138 255.255.255.0 !配置交换机管理接口IP地址2002-12-22 14:35:07 @5-CONFIG:Configured from outbandshutdown!开启交换机管理接口SwitchA(config-if)#no2002-12-22 14:35:28 @5-CONFIG:Configured from outband!结束并退出SwitchA(config-if)#end2002-12-22 14:35:30 @5-CONFIG:Configured from outbandSwitchA#show ip interface !验证交换机管理IP地址已经配置，管理接口已开启Interface : VL1Description : Vlan 1OperStatus : upManagementStatus : EnabledPrimary Internet address: 192.168.0.138/24Broadcast address : 255.255.255.255PhysAddress : 00d0.f8bc.9a54!或SwitchA#show interface vlan 1Interface : Vlan 1Description :AdminStatus : upOperStatus : upHardware : -Mtu : 1500LastChange : 0d:0h:0m:0sARP Timeout : 3600 secPhysAddress : 00d0.f8bc.9a54ManagementStatus:EnabledPrimary Internet address: 192.168.0.138/24Broadcast address : 255.255.255.255第二步：配置交换机远程登录密码configureterminal#SwitchAEnter configuration commands, one per line. End with CNTL/Z.SwitchA (config)#enable secret level 1 0 123456 !设置远程登录密码为“123456”2003-05-24 21:16:40 @5-CONFIG:Configured from outband第三步：配置交换机特权模式密码SwitchA (config)#enable secret level 14 0 654321!设置特权模式密码为“654321”2003-05-24 21:17:04 @5-CONFIG:Configured from outband验证测试：验证从PC机通过网络远程登录到交换机上后可以进入特权模式第四步：保存在交换机上所做的配置SwitchA#writeBuilding configuration...[OK]第五步：验证配置已保存configSwitchA#showUsing 254 out of 6291456 bytes!version 1.0!hostname SwitchAvlan 1!enable secret level 1 5 &t;C,tZ[qu<D+S(\rv=G1X)ss:>H.Y*Tenable secret level 15 5 &t,1u_;Cqu-8U0<Drv.tj9=Gs+/7R:>H!interface vlan 1no shutdownip address 192.168.0.138 255.255.255.0!end注意事项：交换机的管理接口缺省是关闭的（shutdown），因此在配置管理接口interface vlan 1的IP地址后须用命令“no shutdown”开启该接口。
实验三 交换机的基本配置
配置模式
从特权模式进入全局模式，键入config terminal， 也可以简写为conf t 即可。要返回到特权模式，输 入exit命令或end命令，或者键入Ctrl+C组合键。 进入全局配置模式后，提示符变成了(conf)#。 全局配置模式提供了从整体上对交换机特性产生影 响的配置命令，比如设置enable密码、设置设备名 等。
命令格式：telne交换机的更新配置能够立即生效，不必重启系统。 但此时该配置只是驻留在主存中，断电后，更改的配置不 能保存。若要保存新配置，则必须将其从主内存copy至 NVRAM或Flash中。
Switch# copy running-config startup-config //将配置保存到NVRAN
……
HOST E HOST F
HOST A
HOST B
VLAN 10
VLAN 20
VLAN 30
所有交换机都有接口（Interface），接口的名称 由它的类型标志与数字编号构成，编号自0开始。
对于接口固定的交换机在接口的全名称中，只采用一个 数字，并根据它们在交换机的物理顺序进行编号。例如 Fastethernet0表示第1个以太网接口。
第二步：在计算机上运行超级终端。
设置终端通信参数为：波特率为9600bit/s、8位数据位、 1位停止位、无校验和无流控，如图所示（XP系统，直 接点还原默认值就可以）。
程序
附件
通讯
超级终端
通过Console配置
2. 交换机的远程管理
通过交换机所连局域网内的任何一台计算机，可 以进行交换机的远程管理。 在进行远程配置时，需要给交换机分配远程管理 地址，并设置登陆密码。 通过局域网端口对交换机进行管理，以Telnet方 式实现与交换机的通信。
交换机配置实验
图2.26 高级系统基本设置控制窗口
在Set Static MAC Address栏中可以为每个端口进行 命名，在Port项选择一个端口号，在Name项输入所取的 名字，单击Set it，就可以建立相应的MAC和端口的映射， 并且端口号可以用所取名字来代替，便于以后管理。
3. 设置端口速率 在Speed，Duplex，Flow Control Setting里面可以对 每个端口的流量进行控制（见图2.24），如图2.27所示。
1 2 3 4 5 6 7 8 9 1 0 1 1 1 2 1 3 1 4 1 5 1 6 1 7 1 8 1 9 2 0 2 1 2 2 2 3 2 4
G 1 G 2 G 3 G 4 G 5
∨ ∨ ∨ ∨ ∨ ∨ ∨ ∨
∨ ∨ ∨ ∨ ∨ ∨ ∨
∨
∨ ∨ ∨ ∨ ∨ ∨ ∨ ∨ ∨∨ ∨∨∨∨∨
2. 建立交换机的端口与MAC地址映射表 启动Netcore Fast Ethernet 10/100Mb/s Switch 5024+NS管理软件的程序5024+CFG，进入到“Advanced System Base Configuration”对MAC和端口地址进行表进 行编辑（见图2.23）。如图2.26所示。
Netcore Fast Ethernet 10/100Mbps Switch 5024+NS 的前面板部分包括24个10/100Mbps端口、电源指示、连 接状态指示灯、10/100状态指示灯，全/半双工及冲突指 使灯。各指示灯状态如图2.22所示。
连接/活动指 示 100Mbps 连 接指示 全双工/碰撞 指示 11 2 3 4 5 6 7 8
速率， 图2.27 速率，流量控制窗口
交换机的基本配置实验
实验4 交换机的基本配置实验一、实验内容1．根据网络结构拓扑图完成网络电缆的连接。
2．进行交换机的基本配置。
二、实验目的及要求1．清除交换机现有的配置。
2. 检查并检验默认配置。
3．对交换机进行基本配置。
4. 管理 MAC 地址表。
5. 在交换机上添加和移动主机。
计划课时：4课时三、实验仪器交换机1台、主机2台、直通电缆2根、控制台电缆（Console电缆）1根四、基本拓扑图与地址表五、实验步骤1．连接网络电缆，删除配置，然后重新加载交换机（1）根据拓扑图所示完成网络电缆连接，将PC1连接至S1的Fa0/24端口，将PC2连接至S1的Fa0/23端口。
创建到交换机的控制台连接，方法可参阅实验八。
（2）删除 VLAN 数据库信息文件Switch#delete flash:vlan.datDelete filename [vlan.dat]?[Enter]Delete flash:vlan.dat?[confirm] [Enter]如果没有 VLAN 文件，则会显示以下消息：%Error deleting flash:vlan.dat (No such file or directory)（3）从 NVRAM 删除交换机启动配置文件。
Switch#erase startup-config响应行显示的提示信息为：Erasing the nvram filesystem will remove all files! Continue? [confirm]按 Enter 确认。
随后系统显示：Erase of nvram: complete（4）检查 VLAN 信息是否已删除。
使用 show vlan 命令检查步骤（2）是否确实删除了 VLAN 配置。
如果步骤（2）成功删除了 VLAN 信息，则转到步骤（5）并使用reload 命令重新启动交换机。
如果之前的 VLAN 配置信息（默认管理 VLAN 1 除外）仍然存在，则必须将交换机重新通电（硬件重启），而不能使用reload 命令。
【实验】实验三交换机的基本配置
【关键字】实验计算机网络实验报告实验组号：课程：班级：实验名称：实验三交换机的基本配置姓名__________ 实验日期：学号_____________ 实验报告日期：同组人姓名_________________ 报告退发：( 订正、重做)同组人学号_ _______________________ 教师审批签字：通过不通过实验三交换机的基本配置一、:实验名称:交换机的基本配置二、实验目的:1.熟练掌握网络互联设备-交换机的管理配置方法，了解带内管理与带外管理的区别。
2.熟悉掌握锐捷网络设备的命令行管理界面3.掌握交换机命令行各种配置模式的区别，以及模式之间的切换。
4.掌握交换机的基本配置方法。
三、背景描述：1、你是公司新进的网络管理员，公司要求你熟悉网络产品，公司采用的是全系列的锐捷网络产品，首先要求你登录交换机，了解掌握交换机的命令行操作2、公司有部分主机网卡属于10MBIT/S网卡，传输模式为半双工，为了能实现主机之间的正常通讯，现把和主机相连的交换机端口速率设为10Mbit/s,传输模式设为半双工，并开启该端口进行数据的转发。
3、你是公司的新网管，第一天上班时，你必须掌握公司交换机的当前工作情况，通过查看交换机的系统信息和配置信息，了解公司的设备和网络环境。
三、实验设备：每一实验小组提供如下实验设备1、实验台设备：计算机两台PC1和PC2（或者PC4和PC5）2、实验机柜设备：S2126(或者S3550)交换机一台3、实验工具及附件：网线测试仪一台跳线若干四、实验内容及要求：1、S2126G交换机的管理方式：带内管理和带外管理。
带外管理方式：使用专用的配置线缆，将计算机的COM口与交换机的console 口连接，使用操作系统自带的超级终端程序，登录到交换机对交换机进行初始化配置，这种管理方式称作为带外管理。
它不通过网络来管理配置交换机，不占用网络传输带宽，这种方式称作为带外管理。
带内管理方式：交换机在经过带外方式的基本配置后，就可以使用网络连接，通过网络对交换机进行管理配置，配置命令数据传输时，要通过网路线路进行，需要占用一定的网络带宽，浪费一定的网路资源，这种方式称为带内管理方式。
