TIA568B光纤标准
网线连接568A568B标准是什么？
1985年初，计算机工业协会（CCIA）提出对大楼布线系统标准化的倡仪，美国电子工业协会（EIA）和美国电信工业协会（TIA）开始标准化制定工作。
1991年7月，ANSI/EIA/TIA568即《商业大楼电信布线标准》问世。
1995年底，EIA/TIA 568标准正式更新为EIA/TI A/568A
EIA/TIA的布线标准中规定了两种双绞线的线序568A与568B。
标准568A：绿白-1，绿-2，橙白-3，蓝-4，蓝白-5，橙-6，褐白-7，褐-8；标准568B：橙白-1，橙-2，绿白-3，蓝-4，蓝白-5，绿-6，褐白-7，褐-8。
在整个网络布线中应用一种布线方式，但两端都有RJ45端头的网络连线无论是采用端接方式A，还是端接方式B，在网络中都是通用的。
实际应用中，大多数都使用T568B的标准，通常认为该标准对电磁干扰的屏蔽更好。
如果是机器与交换机或hub相连，则两头都做568a，或两头都做568b
如果是两台机器互连，则需要一头做568a，另一头做568b，也就是常说的1和3，2和6互换了
另外，计算机通讯只使用1，3，2，6这四根线，因此，可以用其他4根作电话线，以节约布线成本。
TIA-EIA568B2标准介绍(中文版)
目录1介绍2目的与范围3参考标准4定义，首字母缩写及缩写词4．1定义4．2首字母缩写及缩写词5测试配置5．1元件测试配置5．2电缆测试配置6传输要求6．1插入损耗6．1．1电缆插入损耗6．1．2连接硬件插入损耗6．1．3布线插入损耗6．2近端串扰损耗6．2．1对与对近端串扰损耗6．2．1．1电缆对与对近端串扰损耗6．2．1．2连接硬件对与对近端串扰损耗6．2．1．3布线对与对近端串扰损耗6．2．2功率和近端串扰损耗6．2．2．1电缆功率和近端串扰损耗6．2．2．2布线功率和近端串扰损耗6．3等电平远端串扰及远端串扰损耗6．3．1对与对等电平远端串扰6．3．1．1电缆对与对等电平远端串扰6．3．1．2对与对连接硬件远端串扰损耗6．3．1．3对与对布线等电平远端串扰 6．3．2功率和等电平远端串扰6．3．2．1电缆功率和等电平远端串扰6．3．2．2布线功率和等电平远端串扰6．4回波损耗6．4．1水平电缆回波损耗6．4．2多股电缆回波损耗6．4．3连接硬件回波损耗6．4．4模块式跳线回波损耗6．4．5布线回波损耗6．5传输时延/时延偏差6．5．1电缆传输时延6．5．2布线传输时延6．5．3电缆传输时延偏差6．5．4布线传输时延偏差6．6平衡6．6．1 LCL（长度转换损耗）6．6．1．1电缆LCL损耗6．6．1．2连接硬LCL损耗6．6．2 LCTL（长度转换传输损耗）6．6．2．1电缆LCTL损耗6．6．2．2连接件LCTL损耗附件A（标准化）A．A．1概述A．A．2现场测试仪的相容性检查A．A．3测试配置A．A．4管理A．A．5测试设备连接件及跳线A．A．6用户跳线A．A．7数据报告及测试附件B（标准化）B．B．1现场测试仪的精确度要求B．1．1测试性能要求：基本链路6类测试仪表B．1．2测试性能要求：6类永久链路B．1．3测试性能要求：6类信道测试配置B．1．4对长度，传输时自家主时延偏差精度要求B．2量化现场测试仪的程序B．2．1概述B．3错误模式B．4精度附件C（标准化）C．1概述C．2测试建立及仪器所求C．3测试跳线附件D（标准化）D．1概述附件E（标准化）E．1概述E．2测试建立及仪器E．2．1测平衡转换器特性E．2．2特性阻抗匹配性端接E．3模块化插座测试考虑E．3．1 测试插头结构E．3．2测试插头品质E．3．2．1测试非嵌入式插头的NEXT损耗 E．3．2．2测试非嵌入式插头的FEXT损耗E．4NEXT损耗E．4．1NEXT损耗测量精度E．5FEXT损耗E．5．1FEXT损耗测量精度E．6回波损耗E．6．1回波损耗测试导线考虑E．6．2回波损耗测量精度附件F（标准化）F．1概述F．2非嵌入式远端串扰（NEXT）损耗F．3测试建立附件G（标准化）G．1概述插图清单插图1信道测试配置示意图插图2永久链路测试配置示意图列表清单：表1 可向下兼容的匹配部件性能矩阵表表2 6类电缆插入损耗＠20℃±3℃（680F±5.50F）表3 6类连接硬件插入损耗表4 6类信道插入损耗表5 6类永久链路插入损耗表6 6类缆近端串扰损耗＠20℃±3℃（680F±5.50F），最差对与对表7 6类连接硬件近端串扰损耗，最差对与对表8 6类信道近端串扰损耗，最差对与对表9 6类永久链路近端串扰损耗，最差对与对表10 6类电缆功率和近端串扰损耗＠20℃±3℃（680F±5.50F）表11 6类信道功率和近端串扰损耗表12 6类永久链路功率和近端串扰损耗表13 6类电缆等电平远端串扰＠20℃±3℃（680F±5.50F），最差对与对表14 6类接插件远端串扰损耗，最差对与对表15 6类信道等电平远端串成，最差对与对表16 6类永久链路等电平远端串扰，最差对与对表17 6类电缆功率和等电平远端串扰＠20℃±3℃（680F±5.50F）表18 6类信道功率和等电平远端串扰表19 6类永久链路功率和等电平远端串扰表20 6类水平电缆回波损耗＠20℃±3℃（680F±5.50F）表21 6类多股电缆回波损耗＠20℃±3℃（680F±5.50F）表22 6类连接硬件回波损耗表23 6类模块化跳线回波损耗表24 6类信道回波损耗表25 6类永久链路回波损耗表26 6类电缆传输时延及时延偏差＠20℃±3℃（680F±5.50F）表27 6类电缆LCL＠20℃±3℃（680F±5.50F）表28 6类连接硬件LCL表29 6类电缆LCTL＠20℃±3℃（680F±5.50F）表30 6类连接硬件LCTL损耗表B.1 最小值要求：基本链路第III级现场测试仪测量精度表B.2 最小值要求：永久链路第III级现场测试仪测量精度（包括永久链路适配器）。
TIA-568B光纤布线标准
细节
匹配样本
偏差：无
拉力(对连接在线头上的线缆)：以角度0，50牛顿的拉力作用于护套
拉力(对连接在线头上的线缆)：以角度0，2.2牛顿的拉力作用于涂层
初始测量性能要求：最大插入损耗0.75dB
测量中性能要求：无
最终测量性能要求：最大衰减增加0.5dB
A.3.3 回损特性：FOTP-107
样本规模：24个匹配的连接头对
细节
偏差：无
要求：多模最小20dB，单模最小26dB
对模拟广播视频，单模最小回损为55dB
A.3.4 低温特性：FOTP-188
样本规模：8个匹配的连接头对
细节
匹配样本
A.2 互连匹配要求
所有的光纤接头、适配器和光缆必须遵守符合光纤器件互连匹配标准(FOCIS)的尺寸要求。
A.3 性能要求
所有多模的连接器、适配器和光缆必须在两个波长上(850mm,1300±30mm)满足本条款的要求。
A.3.1 外观及机械检查：FOTP-13
样本规模：24个匹配的连接头对
g) 保护布线侧的连接头和适配器，避免与外部物体意外接触(可能导致临时或永久光学性能降低)。
5.5 集中布线的连接硬件
在集中布线结构中，将水平线缆连接到室内主干线缆的光纤连接硬件必须满足下列施工：
用可重装配的连接头或接续单元将主干和水平光缆连接，建议在一个设备上只使用一种连接方式。
5.4.3 设计
光纤配线板必须满足下列布线施工：
a) 用跳线交叉连接布线；
b) 将室内设备连接到光纤网络；
C) 根据ANSI/TIA/EIA-606识别管理布线；
d) 根据ANSI/TIA/EIA-606，通过颜色识别端接线组； e) 利用光缆和跳线提高管理；
tia568b3光纤标准
tia568b3光纤标准1. 介绍1.1 目的本标准制定了光纤布线系统(如：线缆、连接头等)所用器件及传输质量的要求。
线缆指50/125μｍ、62.5/125μｍ多模光缆和单模光缆。
1.2 标准分类根据EIA工程出版物EP-7B，标准分为两类：强制性标准和建议性标准。
本标准中用"必须"表述强制性标准，用"应该"、"可以"或"最好"表述建议性标准。
强制性标准通常用于安全、性能、管理和兼容性方面的要求，它们做出的规定是对布线系统的最低要求。
建议性标准提高了对布线系统的要求，使布线系统能在预期的应用中稳定工作。
文本、表格和图形中的注释、强调提供了有信息价值的建议。
1.3 美国惯用尺寸与公制尺寸的转换在本标准中多数的公制尺寸是美国惯用单位的转换值，例如：100毫米(mm)是4英寸。
1.4 本标准适用期限标准中的条款会修订、更新以适应建筑技术和通讯技术的发展。
2. 范围2.1 适用性本标准针对布线中用到的光纤器件(如：光缆、连接头、连接硬件、光纤跳线和现场测试设备)规定了最低要求。
2.2 标准参考制定本标准参考下段文本中所列标准，所列标准在公布时已核对过。
所有标准都与版本关联，以本标准为依据的一方应该调查使用所列标准的最新版。
ANSI和TIA记录了他们出版的最新的国家标准。
·ANSI/EIA/TIA-455-A-1991 标准化测试程序，针对光纤、光缆和变频器、传感器、连接与终端设备，及其他光纤组件等·ANSI/ICEA S-83-596-1994 建筑物内光缆·ANSI/ICEA S-87-640-2000 室外通信光缆·ANSI/TIA/EIA-526-7-1998 安装单模光缆的光损耗测量PLANT-OFSTP-7·ANSI/TIA/EIA-526-14-A-1998 安装多模光缆的光损耗测量PLANT-OFSTP-14A·ANSI/TIA/EIA-598-A-1995 光缆颜色编码·ANSI/TIA/EIA-604-3-1997 FOCIS 3光纤连接器件的匹配标准·ANSI/TIA/EIA-606-1993 商业建筑物电信基础构造的管理标准3. 定义，缩写，度量单位3.1 概要本条款定义了具有专有意义或本标准使用的特定术语、缩写。
最新TIA-EIA 568 B.3 中文版

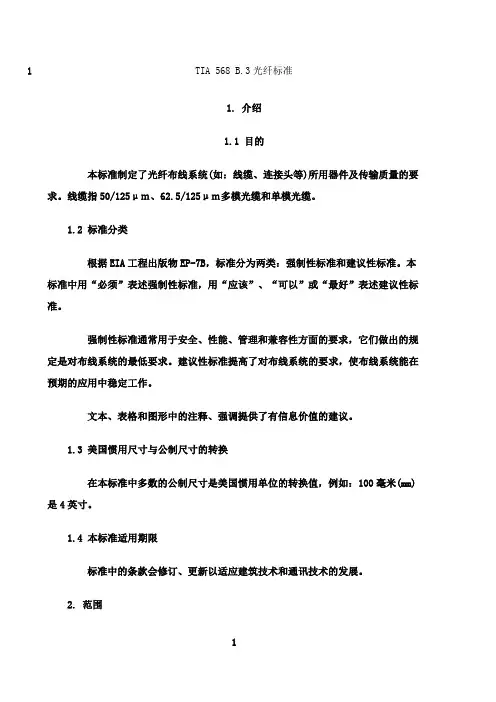

TIA 568 B.3光纤标准11. 介绍1.1 目的本标准制定了光纤布线系统(如：线缆、连接头等)所用器件及传输质量的要求。
线缆指50/125μｍ、62.5/125μｍ多模光缆和单模光缆。
1.2 标准分类根据EIA工程出版物EP-7B，标准分为两类：强制性标准和建议性标准。
本标准中用“必须”表述强制性标准，用“应该”、“可以”或“最好”表述建议性标准。
强制性标准通常用于安全、性能、管理和兼容性方面的要求，它们做出的规定是对布线系统的最低要求。
建议性标准提高了对布线系统的要求，使布线系统能在预期的应用中稳定工作。
文本、表格和图形中的注释、强调提供了有信息价值的建议。
1.3 美国惯用尺寸与公制尺寸的转换在本标准中多数的公制尺寸是美国惯用单位的转换值，例如：100毫米(mm)是4英寸。
1.4 本标准适用期限标准中的条款会修订、更新以适应建筑技术和通讯技术的发展。
2. 范围2.1 适用性本标准针对布线中用到的光纤器件(如：光缆、连接头、连接硬件、光纤跳线和现场测试设备)规定了最低要求。
2.2 标准参考制定本标准参考下段文本中所列标准，所列标准在公布时已核对过。
所有标准都与版本关联，以本标准为依据的一方应该调查使用所列标准的最新版。
ANSI和TIA 记录了他们出版的最新的国家标准。
·ANSI/EIA/TIA-455-A-1991 标准化测试程序，针对光纤、光缆和变频器、传感器、连接与终端设备，及其他光纤组件等；·ANSI/ICEA S-83-596-1994 建筑物内光缆；·ANSI/ICEA S-87-640-2000 室外通信光缆；·ANSI/TIA/EIA-526-7-1998 安装单模光缆的光损耗测量PLANT-OFSTP-7；·ANSI/TIA/EIA-526-14-A-1998 安装多模光缆的光损耗测量PLANT-OFSTP-14A；·ANSI/TIA/EIA-598-A-1995 光缆颜色编码；·ANSI/TIA/EIA-604-3-1997 FOCIS 3光纤连接器件的匹配标准；·ANSI/TIA/EIA-606-1993 商业建筑物电信基础构造的管理标准。
568B标准和568A标准
双绞线有两种接法：EIA/TIA 568B标准和EIA/TIA 568A标准。
具体接法如下(图1)：T568A线序1 2 3 4 5 6 7 8绿白绿橙白蓝蓝白橙棕白棕T568B线序1 2 3 4 5 6 7 8橙白橙绿白蓝蓝白绿棕白棕直通线：两头都按T568B线序标准连接。
交叉线：一头按T568A线序连接，一头按T568B线序连接。
平时制作网线时，如果不按标准连接，虽然有时线路也能接通，但是线路内部各线对之间的干扰不能有效消除，从而导致信号传送出错率升高，最终影响网络整体性能。
只有按规范标准建设，才能保证网络的正常运行，也会给后期的维护工作带来便利。
1.网卡对网卡：如果不用HUB直接连接的话，双胶线就要制作成交叉线，制作方法是：取一截双胶线（长度根据需要自行决定），把双绞线的一头外皮剥开，从左到右按白绿、绿、白橙、蓝、白蓝、橙、白棕、棕的顺序排列好，插入RJ45水晶头；另一头则从左到右按白橙、橙、白绿、蓝、白蓝、绿、白棕、棕的顺序排列好，插入另一个RJ45水晶头。
也就是说，两头的接法刚好相反，接成的线将形成两个交错重叠的叉形，不然的话是连不上的。
然后将制作完成的双胶线两头分别插入两台计算机的网卡上。
2．网卡与光收发模块:将网卡装在计算机上，做好设置；给收发器接上电源，严格按照说明书的要求操作；用双绞线把计算机和收发器连接起来，双绞线应为交叉线接法；用光跳线把两个收发器连接起来，如收发器为单模，跳线也应用单模的。
光跳线连接时，一端接RX，另一端接TX，如此交叉连接。
不过现在很多光模块都有调控功能，交叉线和直通线都可以用。
3．光收发模块与交换机:用双绞线把计算机和收发器连接起来，双绞线为直通线接法。
4．网卡与交换机:双绞线为直通线接法。
5．集线器与集线器（交换机与交换机）:两台集线器（或交换机）通过双绞线级联，双绞线接头中线对的分布与连接网卡和集线器时有所不同，必须要用交叉线。
这种情况适用于那些没有标明专用级联端口的集线器之间的连接，而许多集线器为了方便用户，提供了一个专门用来串接到另一台集线器的端口，在对此类集线器进行级联时，双绞线均应为直通线接法。
TIA EIA 568B
目录1 绪论2 目的和范围3 标准参考4 定义、缩写词定义缩写词5 试验结构成分试验结构布线试验结构6 成分认可电缆水平电缆主干电缆混合电缆认可连接硬件线芯7 传输性能要求插入损耗电缆插入损耗连接硬件插入损耗布线插入损耗近端串扰（NEXT）损耗线对-线对的近端串扰（NEXT）损耗电缆线对-线对的近端串扰（NEXT）损耗连接硬件线对-线对的近端串扰（NEXT）损耗工作现场、设备和接插软线的线对-线对的近端串扰（NEXT）损耗布线的线对-线对近端串扰（NEXT）损耗功率累计近端串扰（NEXT）损耗功率累计近端串扰（NEXT）损耗电缆功率累计近端串扰（NEXT）损耗布线等电平远端串扰（ELFEXT）和远端串扰（FEXT）损耗线对-线对的等电平远端串扰（ELFEXT）电缆线对-线对的等电平远端串扰（ELFEXT）连接硬件线对-线对的远端串扰（FEXT）损耗布线的线对-线对的等电平远端串扰（ELFEXT）损耗功率累计等电平远端串扰（ELFEXT）电缆功率累计等电平远端串扰（ELFEXT）布线功率累计等电平远端串扰（ELFEXT）回波损耗水平电缆回波损耗绞接导线电缆回波损耗连接硬件回波损耗工作区、设备和接插软线的回波损耗布线回波损耗传输延迟/延迟差异电缆传输延迟布线传输延迟电缆传播延迟差异布线传播延迟差异对称纵向变流损耗（LCL）电缆纵向变流损耗（LCL）连接硬件纵向变流损耗（LCL）纵向变流传输损耗电缆纵向变流损耗（LCL）连接硬件纵向变流损耗（LCL）附录A 布线测量方法（标准）概述频率范围附录B 试验装置（标准）等级III现场试验装置精度要求测试性能要求：基本链路6类测试仪表测试性能要求，6类永久链路永久链路转接器模块式插头NEXT损耗永久链路转接器模块式插头FEXT损耗测试性能要求：6类信道试验结构长度、传输延迟和延迟差异的精度要求。
量化现场测试仪的程序概述误差模式精度附录C 布线试验要求（标准）概述试验设置和装置要求附录D 电缆和连接硬件对称测量方法（信息）概述电缆对称测量连接硬件对称测量LCL校准和测量LCL校准LCL测量附录E概述试验设置和设备试验不平衡变压器性能阻抗匹配性接线头试验固定装置共模电阻匹配对称转换器接线头电阻接线头模块式插座试验考虑试验插头结构试验插头品质试验非嵌入式插头NEXT损耗模块式试验插头试验对试验插头的另一种NEXT损耗测量方法非嵌入式和同轴接线端试验结果的相关性试验FEXT损耗试验插头差模和差模加共模确认试验插头延迟和端口扩展校正和参考平面定位网络分析仪设定测量E4 NEXT损耗NEXT损耗试验损耗测量在试验室之间的重复性FEXT 损耗FEXT损耗试验FEXT损耗测量在试验室之间的重复性回波损耗回波损耗试验电线回波损耗试验室-试验室测量精度附录F 测试插头FEXT损耗测试方法（标准）范围F2. 适用性一般试验插头和参考试验头的要求试验插头FEXT损耗试验方法，非嵌入式方法非嵌入参考FEXT插头结构组装非嵌入参考FEXT 插头到PWB和试验电线的远端FEXT参考插头组装FEXT 参考插头测量FEXT 参考插头测量装置FEXT参考插头测量校准FEXT 参考插头端口扩展校正FEXT参考插座集合FEXT参考插座端口扩展校正非嵌入参考插座FEXT集合测量试验插头FEXT测量试验插头FEXT损耗试验方法---同轴接线头方法端口扩展方法插头试验结构试验插头FEXT试验同轴接线头参考测试头构造阻碍控制试验固定装置描叙试验固定装置校准方法通路、短路和负载校正背-背通过校准双绞线回波损耗测量附录G高温环境下的电缆安装（标准）概述电缆温度的允许范围安装示例附录H 非嵌入参考NEXT损耗插座选择方法（标准）范围测量取样计划附录I 试验插头接线头模式NEXT损耗参考验证（标准）范围差模插座矢量试验插头差模和结合有差模的共模的一致性差模到带差模的共模的一致性计算附录J 模块式插头电线试验方法（标准）概述网络分析仪试验结构模块式插头电线试验方法6类模块式电线试验要求6类模块式电线试验头NEXT损耗6类模块式电线试验头FEXT损耗6类模块式电线试验头回波损耗附录K 信道和永久链路NEXT损耗限制的附加信息（标准）概述反射FEXT损耗对测得的NEXT损耗的作用决定反射FEXT损耗影响冲击的方针1 绪论专为每个电讯传输系统规定的电讯布线，现已成为一般布线系统。
TIA-EIA568B.3中文版
TIA 568 B.3 光纤标准1. 介绍 1.1目的本标准制定了光纤布线系统（如：线缆、连接头等）所用器件及传输质量的要求。
线缆指 50/125 口m 、62.5/125 口m 多模光缆和单模光缆。
1.2标准分类根据EIA 工程出版物EP-7B ,标准分为两类：强制性标准和建议性标准。
本标准中用“必 须”表述强制性标准，用“应该”、“可以”或“最好”表述建议性标准。
强制性标准通常用于安全、性能、管理和兼容性方面的要求，它们做出的规定是对布线系 统的最低要求。
建议性标准提高了对布线系统的要求，使布线系统能在预期的应用中稳定工作文本、表格和图形中的注释、强调提供了有信息价值的建议。
1.3美国惯用尺寸与公制尺寸的转换在本标准中多数的公制尺寸是美国惯用单位的转换值，例如：100毫米（mm 是4英寸,1.4本标准适用期限标准中的条款会修订、更新以适应建筑技术和通讯技术的发展。
2. 范围 2.1适用性本标准针对布线中用到的光纤器件 （如：光缆、连接头、连接硬件、光纤跳线和现场测试 设备）规定了最低要求。
2.2标准参考制定本标准参考下段文本中所列标准，所列标准在公布时已核对过。
所有标准都与版本关 联，以本标准为依据的一方应该调查使用所列标准的最新版。
ANSI 和TIA 记录了他们出版的最新的国家标准。
标准化测试程序，针对光纤、光缆和变频器、传感器、连接建筑物内光缆；室外通信光缆； 安装单模光缆的光损耗测量• ANSI/EIA/TIA-455-A-1991 与终端设备，及其他光纤组件等；• ANSI/ICEA S-83-596-1994 • ANSI/ICEA S-87-640-2000 • ANSI/TIA/EIA-526-7-1998PLANT-OFSTP-7•ANSI/TIA/EIA-526-14-A-1998 安装多模光缆的光损耗测量PLANT-0FSTP-14；•ANSI/TIA/EIA-598-A-1995 光缆颜色编码；•ANSI/TIA/EIA-604-3-1997 FOCIS 3 光纤连接器件的匹配标准；•ANSI/TIA/EIA-606-1993 商业建筑物电信基础构造的管理标准。
T568A标准和T568B标准
什么是T568A标准和T568B标准？`这是超五类双绞线为达到性能指标和统一接线规范而制定的二种国际标准线序。
（可以试想：在制作RJ45水晶头时，如果没有这个标准，那么当一根由别人制作的网线的一端水晶头出现问题时，你还得去看看另一端的线序再回来做这端的RJ45水晶头，这是件多么麻烦的事。
而且很有可能由于没有使用正确的绕对而造成串扰。
）1 2 3 4 5 6 7 8T568A的线序为：白绿，绿，白橙，蓝，白蓝，橙，白棕，棕T568B的线序为：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕<IMG style="CURSOR: pointer" alt=图片点击可在新窗口打开查看src="file:///C:/Documents%20and%20Settings/Administrator/桌面/RJ45制作与原理教程.files/20060721142043937.gif" onload=imgresize(this); border=0>2、平行线与交叉线（反接线）1)先看看这二种线是如何制作的：平行线二端都使用相同的接线标准。
在通常情况下，业界都使用T568B标准！切记！！！交叉线一端使用T568A线序，另一端则使用T568B线序。
2)何时使用平行线，何时使用交叉线？平行线的做用是将不同设备连接在一起：如计算机至交换机交叉线的做用是将同种设备连接在一起：如计算机至计算机，交换机至交换机。
为了让交换机与交换机之间也能用平行线连接，很多交换机上有一个UP-LINK的专用口，当你将一台交换机的UPLINK口接到另一个交换机的普通端口时，可以用平行线但上面的说法只是一般情况，现在有很多高档一点交换机的端口对线序都是自适应的，很少用到交叉线。
3、传输距离与速度;~H超五类双绞线的最大传输距离为105米，平均传输速度为100M（最大峰值155M）。
前提是双绞线的各项性能指标都要达到超五类双绞线的标准。
六类网线标准
六类网线标准在网络通信领域，网线是连接各种网络设备的重要组成部分，不同类型的网络需要使用不同标准的网线来进行连接。
在这篇文档中，我们将介绍六类网线的标准，帮助大家更好地了解各种类型的网线及其适用范围。
首先，我们来介绍一下六类网线的基本结构和特点。
六类网线是一种用于千兆以太网的网线，它的传输频率高达250MHz，能够满足大多数家庭和办公室网络的需求。
六类网线采用了更好的屏蔽技术，能够有效地减少外部干扰，提高数据传输的稳定性和可靠性。
接下来，我们将详细介绍六类网线的六种标准，分别是TIA/EIA-568-B.1、TIA/EIA-568-B.2-1、TIA/EIA-568-B.2-2、TIA/EIA-568-B.2-10、TIA/EIA-568-B.2-11和ISO/IEC 11801。
这些标准在传输性能、屏蔽效果、线缆结构等方面有所不同，适用于不同的网络环境和应用场景。
TIA/EIA-568-B.1标准是最基本的六类网线标准，它规定了六类网线的基本要求和测试方法，适用于一般的家庭和办公室网络。
TIA/EIA-568-B.2-1标准在TIA/EIA-568-B.1的基础上增加了对屏蔽效果的要求，适用于一些对干扰要求较高的环境。
TIA/EIA-568-B.2-2标准则在TIA/EIA-568-B.2-1的基础上增加了对传输性能的要求，适用于对网络速度要求较高的场合。
TIA/EIA-568-B.2-10标准是针对工业环境设计的，它增加了对线缆结构和抗干扰能力的要求，适用于工业自动化领域的网络连接。
TIA/EIA-568-B.2-11标准则是针对无源设备的连接设计的，它增加了对连接长度和传输性能的要求，适用于一些特殊的网络应用场景。
最后，ISO/IEC 11801标准是国际上通用的六类网线标准，它综合了以上各个标准的要求，适用于全球范围内的网络建设。
ISO/IEC 11801标准在传输性能、屏蔽效果、线缆结构等方面都有严格的要求，能够满足各种不同网络环境的需求。
EIT-TIA568商业建筑电信布线标准
EIT/TIA568商业建筑电信布线标准1简介1.1 目的这个标准确定了一个可以支持多品种多厂家的商业建筑的综合布线系统，同时也提供了为商业服务的电信产品的设计方法。
即使对随后安装的电信不甚了解，该标准可帮您对产品进行设计和安装。
在建筑建造和改造过程中进行布线系统的安装比建筑落后实施要大大节省人力物力财力。
这个标准确定了各种各样布线系统配置的相关元器件的性能和技术标准。
为达到一个多功能的布线系统，已对于多数电信业务的性能要求进行了审核。
业务的多样化及新业务的不断了现会对所需性能作某些限制。
用户为了了解这些限制应知道所需业务的标准。
1.2 相关的标准这个标准是一系列关于建筑布线中电信产品和业务的技术标准之一。
本文连同相关的标准满足了电信业发展企业的结构的需要。
为电信服务的商业建筑标准（EIT/TIA-569）（Ref Bl.3）和住宅及小型商业区综合布线标准（EIA/TIA-570）（BI. 2）1.3 标准的说明标准分为强制性和建议性两种。
所谓强制性是指要求是必须的，而建议性要求意味着也许或可能或希望。
（这两种概念在本文中交替出现）。
强制性标准通过于保护、生产、管理、兼容，它可调了绝对的最小限度接受的要求。
建议性七希望性的标准通常针对最终产品。
在某种程度上，在统计范围内确保全部产品同使用设施设备相适应体现了这些标准。
另一方面，建议性准则是用来在产品制造中提高生产率，无论是强制性的要求还是建议性的都是为同一标准的技术规范。
建议性的标准是为了达到一个目的，就是未来的设计要努力达到特殊的兼容性或实施的先进性。
在本文中，图表中的注释是标准的一个正式的部分，是用来提供有益的建议。
其他文件的引用除了特殊说明外指的是标准的最新修订本。
该标准是现行使用的，文中所涉及的标准是服从修订本的，而且通过在网络的工作过程及终端设备的布线技术中得到验证。
1.4 综合布线系统的结构图附3.1.1给出现代建筑布线系统的各个功能部分的模型。
TIA-568B.3 光纤布线标准(2)
TIA-568B.3 光纤布线标准日期：2007年9月20日作者：查看:[大字体中字体小字体]6. 跳线6.1 概述本条款包含了在建筑物布线标准中公认的光纤跳线性能特性。
这些跳线用于在配线架连接光纤；或作为设备或工作区跳线，用于在水平或主干布线中连接电信设备。
注：特殊应用电缆组件的需求不在本标准的范围内。
6.2 光缆跳线光纤跳线必须为2芯光缆，它与室内应用的光纤布线系统为同一种光纤类型，必须满足条款4.2和4.3.1的要求。
6.3 跳线连接头光纤跳线连接头必须满足条款5.2的要求。
6.4 端接配置光纤跳线，无论是交叉连接还是与设备互连，必须按照一种方向(交叉)：如图2的一对光纤，在其中一根上从A位到B位，在另一根从B位到A位。
如果连接器分成单一部件的话，光纤跳线的每一端必须作上标识以表示A位和B位。
对交替连接头设计的利用了闭锁，闭锁与钥匙定位的方式是一样的。
对单个连接头，插入接受器的连接头是位置A，插入发射器的连接头是位置B。
7. 现场测试工具7.1 多模对多模光纤布线的现场测试工具必须满足标准ANSI/TIA/EIA-526-14A的要求。
光源-满足标准ANSI/EIA/TIA-455-50B的要求。
运行条件可以用现场测试工具，也可以通过一类光源用心轴外缠绕的方式(如标准ANSI/TIA/EIA-568-B.1中11.2的描述)。
7.2 单模对单模光纤布线的现场测试工具必须满足标准ANSI/EIA/TIA-526-7的要求。
附录A)光纤器件性能特性本附录是标准的，是标准的组成部分。
A.1介绍本附录描述了在建筑物布线标准中对光纤接头、适配器和光缆(在光、机械和环境方面)的最低性能要求。
A.2 互连匹配要求所有的光纤接头、适配器和光缆必须遵守符合光纤器件互连匹配标准(FOCIS)的尺寸要求。
A.3 性能要求所有多模的连接器、适配器和光缆必须在两个波长上(850mm,1300±30mm)满足本条款的要求。
eia tia 568b标准
eia tia 568b标准EIA/TIA 568B标准是关于商用建筑内部通信布线的标准，它规定了建筑内部通信网络的布线系统的要求和规范。
该标准的制定旨在确保通信设备之间的互连和通信系统的可靠性，同时也为未来的扩展和升级提供了一定的灵活性。
首先，EIA/TIA 568B标准对通信设备之间的连接方式进行了规范。
它规定了各种类型的通信设备之间的连接方式，包括网线和插座的连接方式、接地方法、线缆的安装和维护等。
这些规范的制定可以有效地避免因连接方式不当而导致的通信故障，保障通信系统的正常运行。
其次，该标准对通信线缆的选择和安装进行了详细的规定。
它规定了不同类型的通信线缆的技术要求和性能指标，包括传输速率、传输距离、抗干扰能力等。
同时，标准还对线缆的安装方法、保护措施和维护要求进行了详细的规定，确保线缆在使用过程中能够保持良好的性能和可靠性。
另外，EIA/TIA 568B标准还对通信系统的地线系统进行了规范。
它规定了地线系统的布置方式、接地电阻的要求、接地线的材料和规格等。
地线系统的规范可以有效地减小由于静电和雷击等原因引起的通信系统故障，保障通信系统的安全可靠运行。
此外，EIA/TIA 568B标准还对通信系统的测试和维护进行了规定。
它规定了通信系统的测试方法、测试设备的要求和测试结果的评定标准，同时还对通信系统的维护方法和周期进行了详细的规定。
这些规范的制定可以有效地保障通信系统的正常运行，并及时发现和排除潜在的故障隐患。
总的来说，EIA/TIA 568B标准的制定为商用建筑内部通信网络的布线系统提供了一套完善的规范和标准，它不仅可以保障通信系统的正常运行，还为未来的扩展和升级提供了一定的灵活性。
因此，在商用建筑内部通信网络的规划和建设过程中，应当严格遵守该标准的要求，确保通信系统的安全可靠运行。
568B标准和568A标准
双绞线有两种接法：EIA/TIA 568B标准和EIA/TIA 568A标准。
具体接法如下(图1)：T568A线序1 2 3 4 5 6 7 8绿白绿橙白蓝蓝白橙棕白棕T568B线序1 2 3 4 5 6 7 8橙白橙绿白蓝蓝白绿棕白棕直通线：两头都按T568B线序标准连接。
交叉线：一头按T568A线序连接，一头按T568B线序连接。
平时制作网线时，如果不按标准连接，虽然有时线路也能接通，但是线路内部各线对之间的干扰不能有效消除，从而导致信号传送出错率升高，最终影响网络整体性能。
只有按规范标准建设，才能保证网络的正常运行，也会给后期的维护工作带来便利。
1.网卡对网卡：如果不用HUB直接连接的话，双胶线就要制作成交叉线，制作方法是：取一截双胶线（长度根据需要自行决定），把双绞线的一头外皮剥开，从左到右按白绿、绿、白橙、蓝、白蓝、橙、白棕、棕的顺序排列好，插入RJ45水晶头；另一头则从左到右按白橙、橙、白绿、蓝、白蓝、绿、白棕、棕的顺序排列好，插入另一个RJ45水晶头。
也就是说，两头的接法刚好相反，接成的线将形成两个交错重叠的叉形，不然的话是连不上的。
然后将制作完成的双胶线两头分别插入两台计算机的网卡上。
2．网卡与光收发模块:将网卡装在计算机上，做好设置；给收发器接上电源，严格按照说明书的要求操作；用双绞线把计算机和收发器连接起来，双绞线应为交叉线接法；用光跳线把两个收发器连接起来，如收发器为单模，跳线也应用单模的。
光跳线连接时，一端接RX，另一端接TX，如此交叉连接。
不过现在很多光模块都有调控功能，交叉线和直通线都可以用。
3．光收发模块与交换机:用双绞线把计算机和收发器连接起来，双绞线为直通线接法。
4．网卡与交换机:双绞线为直通线接法。
5．集线器与集线器（交换机与交换机）:两台集线器（或交换机）通过双绞线级联，双绞线接头中线对的分布与连接网卡和集线器时有所不同，必须要用交叉线。
这种情况适用于那些没有标明专用级联端口的集线器之间的连接，而许多集线器为了方便用户，提供了一个专门用来串接到另一台集线器的端口，在对此类集线器进行级联时，双绞线均应为直通线接法。
双绞线的标准
双绞线的标准
双绞线的标准主要有两种，分别是EIA/TIA-568A和EIA/TIA-568B。
这两种标准都是由电子工业协会（EIA）和电信技术委员会（TIA）制定的，其中568A和568B分别是它们的编号。
EIA/TIA-568A标准是一种平衡式双绞线标准，使用四对颜色不同的线对（分别为橙白、橙、绿白、蓝、蓝白、绿、棕白、棕），其中每一对线都是以1-2-3-4或1-4-2-3的顺序排列的。
这种标准适用于10BASE-T和100BASE-TX等网络协议。
EIA/TIA-568B标准也是一种平衡式双绞线标准，使用四对颜色不同的线对（分别为橙白、橙、绿白、蓝、蓝白、绿、棕白、棕），但每一对线的排列顺序有所不同，是以1-2-3-4或1-4-2-3的顺序排列的。
这种标准适用于1000BASE-T（千兆以太网）等网络协议。
此外，还有一些其他的双绞线标准，如Cat5、Cat5e、Cat6、Cat7、Cat8等，它们分别代表不同的传输速度和信号干扰等级。
其中，Cat5e、Cat6和Cat8是目前应用较为广泛的标准。
布线标准T568B标准
布线标准T568B标准布线标准T568B标准是一种用于乙太网的网线布线标准，它规定了网线中各颜色线缆的连接顺序，以及其对应的功能。
T568B标准在网络布线中应用广泛，本文将对T568B标准进行详细介绍，包括其定义、应用范围、连接方法以及注意事项。
T568B标准是由美国电子工业协会（EIA）和电信工业协会（TIA）联合制定的，它是对网线布线的一种规范化要求，以确保网络连接的可靠性和稳定性。
T568B标准规定了网线中8根线缆的连接顺序，分别是白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。
这种连接顺序的设计旨在降低串扰，提高信号传输的质量，保证网络数据的准确传输。
T568B标准适用于乙太网中的网线布线，包括Cat5、Cat5e、Cat6等类型的网线。
在进行网线布线时，按照T568B标准连接可以确保网络连接的稳定性和可靠性。
同时，T568B标准也被广泛应用于办公室、数据中心、机房等网络布线环境中，成为了网络工程师和网络管理员的必备知识之一。
按照T568B标准进行网线布线的连接方法非常简单，只需要按照规定的线缆顺序依次连接到插座或者网线插头中即可。
在连接时，需要特别注意每根线缆的颜色顺序，确保连接的准确性。
另外，为了保证连接质量，还需要使用专业的网线工具进行剥线、压线等操作，确保每根线缆的接触良好，不会出现松动或者断开的情况。
在进行网线布线时，需要注意一些事项。
首先，要选择质量可靠的网线材料，确保网线的传输性能和耐用性。
其次，要严格按照T568B标准进行连接，不得随意更改线缆的连接顺序。
最后，进行完布线后，需要进行网络连接测试，确保网络连接的稳定性和可靠性。
总之，T568B标准是一种用于乙太网的网线布线标准，它规定了网线中各颜色线缆的连接顺序，以及其对应的功能。
按照T568B标准进行网线布线可以提高网络连接的稳定性和可靠性，减少网络故障的发生。
因此，在进行网络布线时，需要严格遵守T568B标准的要求，确保网络连接的质量和稳定性。
网线的T568A和T568B标准
整理范本
1、什么是T568A标准和T568B标准？
这是超五类双绞线为达到性能指标和统一接线规范而制定的二种国际标准线序。
12345678
T568A的线序为：白绿绿白橙蓝白蓝橙白棕棕
T568B的线序为：白橙橙白绿蓝白蓝绿白棕棕
2、平行线与交叉线
平行线：二端都使用相同的接线标准。
在通常情况下，业界都使用T568B标准！
（注：目前贝利使用的网线使用的T568A标准）
交叉线：一端使用T568A线序，另一端则使用T568B线序。
3、为什么要把二根线双绞？
