51单片机串口调试实验(C语言)

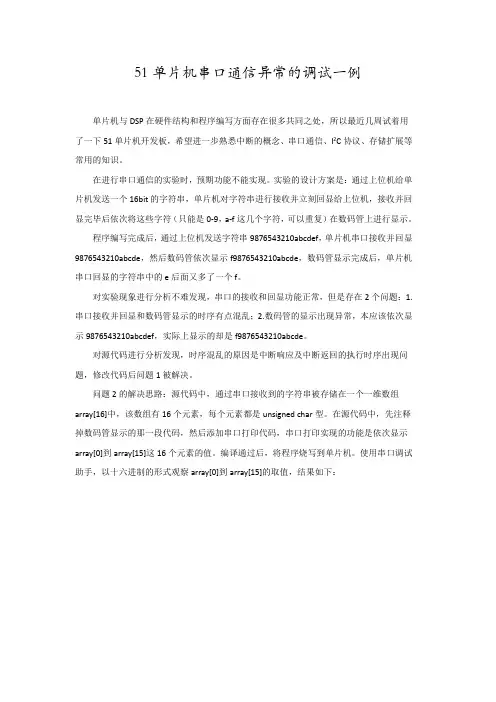

51单片机串口通信异常的调试一例
51单片机串口通信异常的调试一例单片机与DSP在硬件结构和程序编写方面存在很多共同之处，所以最近几周试着用了一下51单片机开发板，希望进一步熟悉中断的概念、串口通信、I2C协议、存储扩展等常用的知识。
在进行串口通信的实验时，预期功能不能实现。
实验的设计方案是：通过上位机给单片机发送一个16bit的字符串，单片机对字符串进行接收并立刻回显给上位机，接收并回显完毕后依次将这些字符（只能是0-9，a-f这几个字符，可以重复）在数码管上进行显示。
程序编写完成后，通过上位机发送字符串9876543210abcdef，单片机串口接收并回显9876543210abcde，然后数码管依次显示f9876543210abcde，数码管显示完成后，单片机串口回显的字符串中的e后面又多了一个f。
对实验现象进行分析不难发现，串口的接收和回显功能正常，但是存在2个问题：1.串口接收并回显和数码管显示的时序有点混乱；2.数码管的显示出现异常，本应该依次显示9876543210abcdef，实际上显示的却是f9876543210abcde。
对源代码进行分析发现，时序混乱的原因是中断响应及中断返回的执行时序出现问题，修改代码后问题1被解决。
问题2的解决思路：源代码中，通过串口接收到的字符串被存储在一个一维数组array[16]中，该数组有16个元素，每个元素都是unsigned char型。
在源代码中，先注释掉数码管显示的那一段代码，然后添加串口打印代码，串口打印实现的功能是依次显示array[0]到array[15]这16个元素的值。
编译通过后，将程序烧写到单片机。
使用串口调试助手，以十六进制的形式观察array[0]到array[15]的取值，结果如下：也就是说array[0]存储的值用十六进制显示是0xff，array[1]=9array[2]=8……array[14]=darray[15]=e很明显可以看出array[0]没有按照预期的那样存储字符9。
51单片机的串口通信程序(C语言)
51单片机的串口通信程序(C语言) 51单片机的串口通信程序(C语言)在嵌入式系统中，串口通信是一种常见的数据传输方式，也是单片机与外部设备进行通信的重要手段之一。
本文将介绍使用C语言编写51单片机的串口通信程序。
1. 硬件准备在开始编写串口通信程序之前，需要准备好相应的硬件设备。
首先，我们需要一块51单片机开发板，内置了串口通信功能。
另外，我们还需要连接一个与单片机通信的外部设备，例如计算机或其他单片机。
2. 引入头文件在C语言中，我们需要引入相应的头文件来使用串口通信相关的函数。
在51单片机中，我们需要引入reg51.h头文件，以便使用单片机的寄存器操作相关函数。
同时，我们还需要引入头文件来定义串口通信的相关寄存器。
3. 配置串口参数在使用串口通信之前，我们需要配置串口的参数，例如波特率、数据位、停止位等。
这些参数的配置需要根据实际需要进行调整。
在51单片机中，我们可以通过写入相应的寄存器来配置串口参数。
4. 初始化串口在配置完串口参数之后，我们需要初始化串口，以便开始进行数据的发送和接收。
初始化串口的过程包括打开串口、设置中断等。
5. 数据发送在串口通信中，数据的发送通常分为两种方式：阻塞发送和非阻塞发送。
阻塞发送是指程序在发送完数据之后才会继续执行下面的代码，而非阻塞发送是指程序在发送数据的同时可以继续执行其他代码。
6. 数据接收数据的接收与数据的发送类似，同样有阻塞接收和非阻塞接收两种方式。
在接收数据时，需要不断地检测是否有数据到达，并及时进行处理。
7. 中断处理在串口通信中，中断是一种常见的处理方式。
通过使用中断，可以及时地响应串口数据的到达或者发送完成等事件，提高程序的处理效率。
8. 串口通信实例下面是一个简单的串口通信实例，用于在51单片机与计算机之间进行数据的传输。
```c#include <reg51.h>#include <stdio.h>#define BAUDRATE 9600#define FOSC 11059200void UART_init(){TMOD = 0x20; // 设置定时器1为模式2SCON = 0x50; // 设置串口为模式1，允许接收TH1 = 256 - FOSC / 12 / 32 / BAUDRATE; // 计算波特率定时器重载值TR1 = 1; // 启动定时器1EA = 1; // 允许中断ES = 1; // 允许串口中断}void UART_send_byte(unsigned char byte){SBUF = byte;while (!TI); // 等待发送完成TI = 0; // 清除发送完成标志位}unsigned char UART_receive_byte(){while (!RI); // 等待接收完成RI = 0; // 清除接收完成标志位return SBUF;}void UART_send_string(char *s){while (*s){UART_send_byte(*s);s++;}}void main(){UART_init();UART_send_string("Hello, World!"); while (1){unsigned char data = UART_receive_byte();// 对接收到的数据进行处理}}```总结：通过以上步骤，我们可以编写出简单的51单片机串口通信程序。
51实验 --串口通信、液晶显示c程序
51实验11-串口通信串口通信，原理图如下：程序：C语言1：/************实现功能*************接收电脑"串口调试助手"发来的信息，显示在发光二极管上(查询方式)**********************************//*************包含头文件**************/ #include<>/*************初始化函数*************/ void init(){TMOD=0x20;//设置定时器1为工作方式2 TH1=0xfd;//T1装初值TL1=0xfd;TR1=1;//启动T1REN=1;//允许串行接收SM0=0;//设置串口为工作方式1SM1=1;}/***************主函数***************/ void main(){init();//初始化while(1){if(RI==1);{RI=0;//接收中断标志位(取消终端申请)P1=SBUF;//读取缓冲寄存器内数据}}}C语言2：/************实现功能*************接收电脑"串口调试助手"发来的信息，显示在发光二极管上(中断方式)**********************************//*************包含头文件**************/ #include<>/*************初始化函数*************/ void init(){TMOD=0x20;//设置定时器1为工作方式2 TH1=0xfd;//T1装初值TL1=0xfd;TR1=1;//启动T1REN=1;//允许串行接收SM0=0;//设置串口为工作方式1SM1=1;EA=1;//开总中断ES=1;//开串口中断}/***************主函数***************/ void main(){init();//初始化while(1){}}void ser() interrupt 4{RI=0;//接收中断标志位(取消终端申请)P1=SBUF;//读取缓冲寄存器内数据}C语言3：/************实现功能*************接收电脑"串口调试助手"发来的信息，并将收到的信息再发给电脑。
51单片机C语言实验及实践教程1
51单片机C语言实验及实践教程第一章：硬件资源模块第二章：keil c 软件使用at89s51单片机实验及实践课题┅┅┅┅┅┅┅┅┅┅┅1.闪烁灯at89s51单片机实验及实践课题┅┅┅┅┅┅┅┅┅┅┅2.模拟开关灯at89s51单片机实验及实践课题┅┅┅┅┅┅┅┅┅┅┅3.多路开关状态指示at89s51单片机实验及实践课题┅┅┅┅┅┅┅┅┅┅┅4.广告灯的左移右移at89s51单片机实验及实践课题┅┅┅┅┅┅┅┅┅┅┅5.广告灯（利用取表方式）at89s51单片机实验及实践课题┅┅┅┅┅┅┅┅┅┅┅6.报警产生器at89s51单片机实验及实践课题┅┅┅┅┅┅┅┅┅┅┅7.I/O并行口直接驱动LED显示at89s51单片机实验及实践课题┅┅┅┅┅┅┅┅┅┅┅8.按键识别方法之一at89s51单片机实验及实践课题┅┅┅┅┅┅┅┅┅┅┅9.一键多功能按键识别技术at89s51单片机实验及实践课题┅┅┅┅┅┅┅┅┅┅┅10.00－99计数器at89s51单片机实验及实践课题┅┅┅┅┅┅┅┅┅┅┅11.00－59秒计时器（利用软件延时）at89s51单片机实验及实践课题┅┅┅┅┅┅┅┅┅┅┅12.可预置可逆4位计数器at89s51单片机实验及实践课题┅┅┅┅┅┅┅┅┅┅┅13.动态数码显示技术at89s51单片机实验及实践课题┅┅┅┅┅┅┅┅┅┅┅14.4×4矩阵式键盘识别技术at89s51单片机实验及实践课题┅┅┅┅┅┅┅┅┅┅┅15.定时计数器T0作定时应用技术（一）at89s51单片机实验及实践课题┅┅┅┅┅┅┅┅┅┅┅16.定时计数器T0作定时应用技术（二）at89s51单片机实验及实践课题┅┅┅┅┅┅┅┅┅┅┅17.99秒马表设计at89s51单片机实验及实践课题┅┅┅┅┅┅┅┅┅┅┅18.“嘀、嘀、……”报警声at89s51单片机实验及实践课题┅┅┅┅┅┅┅┅┅┅┅19.“叮咚”门铃at89s51单片机实验及实践课题┅┅┅┅┅┅┅┅┅┅┅20.数字钟（★）at89s51单片机实验及实践课题┅┅┅┅┅┅┅┅┅┅┅21.拉幕式数码显示技术at89s51单片机实验及实践课题┅┅┅┅┅┅┅┅┅┅┅22.电子琴at89s51单片机实验及实践课题┅┅┅┅┅┅┅┅┅┅┅23.模拟计算器数字输入及显示at89s51单片机实验及实践课题┅┅┅┅┅┅┅┅┅┅┅24.8×8LED点阵显示技术at89s51单片机实验及实践课题┅┅┅┅┅┅┅┅┅┅┅25.点阵LED“0－9”数字显示技术at89s51单片机实验及实践课题┅┅┅┅┅┅┅┅┅┅┅26.点阵式LED简单图形显示技术at89s51单片机实验及实践课题┅┅┅┅┅┅┅┅┅┅┅27.ADC0809 A/D转换器基本应用技术at89s51单片机实验及实践课题┅┅┅┅┅┅┅┅┅┅┅28.数字电压表at89s51单片机实验及实践课题┅┅┅┅┅┅┅┅┅┅┅29.两点间温度控制at89s51单片机实验及实践课题┅┅┅┅┅┅┅┅┅┅┅30.四位数数字温度计at89s51单片机实验及实践课题┅┅┅┅┅┅┅┅┅┅┅31.6位数显频率计数器at89s51单片机实验及实践课题┅┅┅┅┅┅┅┅┅┅┅32.电子密码锁设计at89s51单片机实验及实践课题┅┅┅┅┅┅┅┅┅┅┅33.4×4键盘及8位数码管显示构成的电子密码锁at89s51单片机实验及实践课题┅┅┅┅┅┅┅┅┅┅┅34.带有存储器功能的数字温度计－DS1624技术应用at89s51单片机实验及实践课题┅┅┅┅┅┅┅┅┅┅┅35DS18B20数字温度计使用第一章AT89S51单片机实验及实践系统板简介AT89S51单片机实验及实践系统板（以后简介系统板）集成多个硬件资源模块，每个模块各自可以成为独立的单元，也可以相互组合，因此，可以为不同阶层的单片机爱好者及单片机开发者提供不同的开发环境。

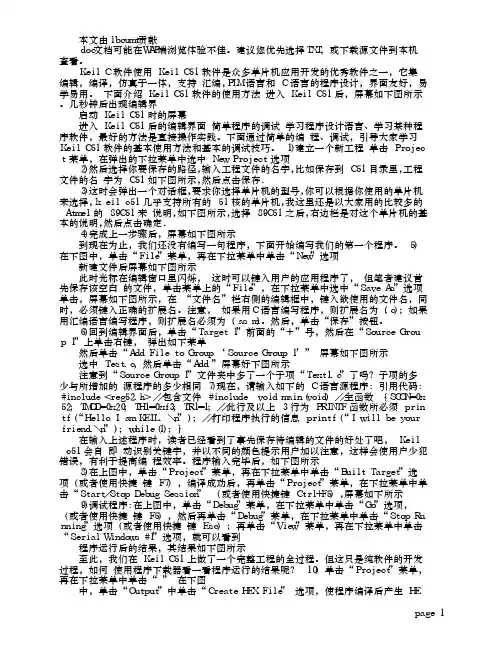

51单片机C语言实验及实践教程--Keil C软件使用
本文由ｌｂｃｕｍｔ贡献 ｄｏｃ文档可能在ＷＡＰ端浏览体验不佳。
建议您优先选择ＴＸＴ，或下载源文件到本机查看。
Ｋｅｉｌ Ｃ 软件使用 Ｋｅｉｌ Ｃ５１ 软件是众多单片机应用开发的优秀软件之一，它集编辑，编译，仿真于一体，支持 汇编，ＰＬＭ 语言和 Ｃ 语言的程序设计，界面友好，易学易用。
下面介绍 Ｋｅｉｌ Ｃ５１ 软件的使用方法 进入 Ｋｅｉｌ Ｃ５１ 后，屏幕如下图所示。
几秒钟后出现编辑界 启动 Ｋｅｉｌ Ｃ５１ 时的屏幕 进入 Ｋｅｉｌ Ｃ５１ 后的编辑界面 简单程序的调试 学习程序设计语言、学习某种程序软件，最好的方法是直接操作实践。
下面通过简单的编 程、调试，引导大家学习 Ｋｅｉｌ Ｃ５１ 软件的基本使用方法和基本的调试技巧。
１）建立一个新工程 单击 Ｐｒｏｊｅｃｔ 菜单，在弹出的下拉菜单中选中 Ｎｅｗ Ｐｒｏｊｅｃｔ 选项 ２）然后选择你要保存的路径，输入工程文件的名字，比如保存到 Ｃ５１ 目录里，工程文件的名 字为 Ｃ５１ 如下图所示，然后点击保存． ３）这时会弹出一个对话框，要求你选择单片机的型号，你可以根据你使用的单片机来选择，ｋ ｅｉｌ ｃ５１ 几乎支持所有的 ５１ 核的单片机，我这里还是以大家用的比较多的 Ａｔｍｅｌ 的 ８９Ｃ５１ 来 说明，如下图所示，选择 ８９Ｃ５１ 之后，右边栏是对这个单片机的基本的说明，然后点击确定． ４）完成上一步骤后，屏幕如下图所示 到现在为止，我们还没有编写一句程序，下面开始编写我们的第一个程序。
５）在下图中，单击“Ｆｉｌｅ”菜单，再在下拉菜单中单击“Ｎｅｗ”选项 新建文件后屏幕如下图所示 此时光标在编辑窗口里闪烁， 这时可以键入用户的应用程序了， 但笔者建议首先保存该空白 的文件，单击菜单上的“Ｆｉｌｅ”，在下拉菜单中选中“Ｓａｖｅ Ａｓ”选项单击，屏幕如下图所示，在 “文件名”栏右侧的编辑框中，键入欲使用的文件名，同时，必须键入正确的扩展名。
51单片机的串口通信程序(C语言)
#include <reg52.h>#include<intrins.h>#include <stdio.h>#include <math.h>#define uchar unsigned char#define uint unsigned intsbit Key1 = P2^3;sbit Key2 = P2^2;sbit Key3 = P2^1;sbit Key4 = P2^0;sbit BELL = P3^6;sbit CONNECT = P3^7;unsigned int Key1_flag = 0;unsigned int Key2_flag = 0;unsigned int Key3_flag = 0;unsigned int Key4_flag = 0;unsigned char b;unsigned char code Num[21]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90,0x40,0x79,0x24,0x30,0x19,0x12,0x02,0x78,0x00, 0x10,0x89};unsigned char code Disdigit[4] = {0x7F,0xBF,0xDF,0xEF};unsigned char Disbuf[4];void delayms(uint t){uint i;while(t--){/* 对于11.0592M时钟，约延时1ms */for (i=0;i<125;i++){}}}//-----------------------------------------------------void SendData(uchar Dat){uchar i=0;SBUF = Dat;while (1){if(TI){TI=0;break;}}}void ScanKey(){if(Key1 == 0){delayms(100); if(Key1 == 0){Key1_flag = 1; Key2_flag = 0; Key3_flag = 0;Key4_flag = 0;Key1 = 1;}else;}if(Key2 == 0){delayms(100);if(Key2 == 0){Key2_flag = 1; Key1_flag = 0; Key3_flag = 0;Key4_flag = 0;Key2 = 1;}else;}if(Key3 == 0){delayms(50);if(Key3 == 0){Key3_flag = 1; Key1_flag = 0; Key2_flag = 0;Key4_flag = 0;Key3 = 1;}else;}if(Key4 == 0){delayms(50);if(Key4 == 0){Key4_flag = 1;Key1_flag = 0;Key2_flag = 0;Key3_flag = 0;Key4 = 1;}else;}else;}void KeyProc(){if(Key1_flag){TR1 = 1;SendData(0x55);Key1_flag = 0; }else if(Key2_flag){TR1 = 1;SendData(0x11); Key2_flag = 0;}else if(Key3_flag) {P1=0xff;BELL = 0;CONNECT = 1;Key3_flag = 0;}else if(Key4_flag){CONNECT = 0;BELL = 1;Key4_flag = 0;}else;}void Initdisplay(void){Disbuf[0] = 1;Disbuf[1] = 2;Disbuf[2] = 3;Disbuf[3] = 4;}void Display() //显示{unsigned int i = 0;unsigned int temp,count;temp = Disdigit[count]; P2 =temp;temp = Disbuf[count];temp = Num[temp];P0 =temp;count++;if (count==4)count=0;}void time0() interrupt 1 using 2 {Display();TH0 = (65535 - 2000)/256;TL0 = (65535 - 2000)%256;}void main(){Initdisplay();TMOD = 0x21;TH0 = (65535 - 2000)/256;TL0 = (65535 - 2000)%256;TR0 = 1;ET0 = 1;TH1 = 0xFD; //11.0592MTL1 = 0xFD;PCON&=0x80;TR1 = 1;ET1 = 1;SCON = 0x40; //串口方式REN = 1;PT1 = 0;PT0 = 1;EA = 1;while(1){ScanKey();KeyProc();if(RI){Disbuf[0] = 0;Disbuf[1] = 20;Disbuf[2] = SBUF>>4;Disbuf[3] = SBUF&0x0f;RI = 0;}else;}}51单片机串口通信C语言程序2**************************************************************; 平凡单片机工作室;ckss.asm;功能：反复向主机送AA和55两个数;主机使用一个串口调试软件设置19200,n,8,1***************************************************************/#include "reg51.h"#define uchar unsigned char#define uint unsigned int//延时程序//////////////////由Delay参数确定延迟时间*/void mDelay(unsigned int Delay){ unsigned int i;for(;Delay>0;Delay--){ for(i=0;i<124;i++){;}}}//////////////////// 主程序////////////////////void main(){ uchar OutDat; //定义输出变量TMOD=0x20; //TMOD＝0TH1=0xf3; //12MHZ ，BPS：4800，N，8，1TL1=0xf3;PCON=0x80; //方式一TR1=1; //？？？？？？？？？？？？？？？？？？？？？？？？？？？？？SCON=0x40; //串口通信控制寄存器模式一OutDat=0xaa; //向串口发送固定数据值for(;;) //循环程序{SBUF=OutDat;//发送数据for(;;){ if(TI) //发送中断位当发送停止位时置1，表示发送完成break;}mDelay(500);TI=0; //清零中断位OutDat=~OutDat; //显示内容按位取反}}。
51单片机c语言教程
51单片机c语言教程在本教程中，我们将学习如何在51单片机上使用C语言进行编程。
无论您是初学者还是有一定经验的开发者，本教程都将对您有所帮助。
首先，我们需要了解一些基本概念。
51单片机是一种基于哈弗微电子公司的MCS-51架构的微控制器。
它采用了Harvard结构，即将程序存储器和数据存储器分开。
它具有各种功能和接口，可以满足不同的应用需求。
在使用C语言进行51单片机编程之前，必须安装相应的开发工具。
这里我们推荐使用Keil C51开发环境。
安装完成后，我们就可以开始编写第一个程序了。
#include <reg51.h>void main(){// 在这里编写您的代码}以上是一个简单的C语言程序模板。
我们使用了reg51.h头文件，该文件包含了与51单片机相关的寄存器定义和常量。
接下来，我们可以开始编写具体的功能代码了。
例如，如果我们想要在LED灯上闪烁一个简单的模式，可以使用以下代码：#include <reg51.h>sbit LED = P1^0;void main(){while(1){LED = 0; // 点亮LEDdelay(1000); // 延时1秒LED = 1; // 熄灭LEDdelay(1000); // 延时1秒}}在这个程序中，我们首先定义了一个LED的控制引脚，然后通过循环实现了闪烁的功能。
在每次循环中，我们先点亮LED，然后通过调用延时函数延时1秒，再将LED熄灭，再次延时1秒。
这样就形成了一个简单的LED闪烁效果。
除了控制IO口外，51单片机还可以实现其他各种功能，如定时器、串口通信等。
这些功能的实现也都可以通过C语言来完成。
希望通过本教程，您可以对51单片机的C语言编程有一个基本的了解。
在以后的学习中，您可以深入研究这些知识，并通过实践来提升自己的能力。
祝您学习愉快！。
SIAS_51单片机实验指导书(C语言)
实验1 Proteus认识实验Proteus ISIS是英国Labcenter公司开发的电路分析与实物仿真软件。
它运行于Windows操作系统上，可以仿真、分析(SPICE)各种模拟器件和集成电路，是目前较好的仿真单片机及外围器件的工具。
下面以制作一个闪烁灯为例给出proteus的使用方法。
1．创建文件双击桌面上的ISIS 7 Professional图标或者单击屏幕左下方的“开始”→“程序”→“Proteus 7 Professional”进入Proteus ISIS集成环境，选择“File”→“Creat New Design”命令，选择Default模板，单击OK并进行保存命名为“Led.DSN”，如图所示。
创建文件2．绘制电路图1）将所需元器件加入到对象选择器窗口。
选择“Library”→“Pick Device/Symbol”命令，弹出“Pick Devices”页面，在“Keywords”输入AT89C51，如图所示。
Pick Devices窗口单击“OK”，元件名出现在“DEVICES”列表中，如图所示。
DEVICES窗口2）在“DEVICES”列表中选择A T89C51，在绘图区域单击鼠标左键摆放元件。
3）同理摆放其它元件，如图所示。
摆放元件4）使用左下角的旋转或反转命令，改变元件方向。
也可用鼠标右键单击元件，进行旋转或反转。
5）在左侧单击图标，列表框中显示可用的终端，单击“Power”摆放电源终端，单击“Ground”摆放接地终端，如图所示。
添加终端6）选中元件，单击鼠标左键，设置元件参数，7）布线，分别单击两个引脚，两个引脚之间会自动走线，也可以手动走线，连接走线后的电路如图所示。
连接走线3．加载目标文件在AT89C51上双击鼠标左键，弹出Edit Component 窗口，点击Program File，添加目标程序在Keil中生成的HEX文件，如图。
加载目标文件4．运行仿真点击OK，单击ISIS编辑环境下方的启动仿真按钮，运行仿真，可观察到实验运行结果，如图9-17所示。
51单片机利用串口接收GPS信号并液晶显示C语言
#include <reg52.h> //89C52单片机头文件#include <LCD_code.h> //液晶LCD的字模文件#include <intrins.h>//功能引脚定义sbit A = P0^7; //数据1/命令0选择sbit RW = P0^6; //读1/写0sbit E1 = P0^4; //片选1(Master)sbit E2 = P0^5; //片选2(slave)sbit LED= P0^3; //背光sbit up = P0^0; //向上翻页键sbit down= P0^1; //向下翻页键#define data P2 //液晶并行数据//液晶显示控制命令表#define disp_on 0xAf //显示关闭#define disp_off 0xAe //显示打开#define disp_start_line 0xC0 //显示起始地址（后5位-表示0-31行）#define page_addr_set 0xB8 //页地址设置(0~3)#define col_addr_set 0x00 //列地址设置(0~61)#define status_busy 0x80 //0＝ready#define modeRWite 0xEE //写模式#define dynamic_driver 0xA4 //动态驱动#define adc_select 0xA0 //clockwise#define clk32 0xA9 //刷新时钟设置1/32#define clk16 0xA8 //刷新时钟设置1/16#define reset 0xE2 //软件复位#define uchar unsigned char#define uint unsigned int//全局变量,及标志位定义uchar time_counter = 0; //定时器的软件计数器uchar key = 0; //键盘值uchar serial_counter; //串行计数器bit disp_flag = 0; //显示更新标志uchar bdata serial_byte = 0; //串行口标志位定义字节sbit Sflag = serial_byte^0; //串行接收头部标志,一下8个都定义在'serial_byte'内sbit G1flag = serial_byte^1;sbit Pflag = serial_byte^2;sbit G2flag = serial_byte^3;sbit G3flag = serial_byte^4;sbit Aflag = serial_byte^5;sbit DFflag = serial_byte^6;sbit ENflag = serial_byte^7;bit r_flag = 0;unsigned char idata serial_buff[77]; //串行接收缓冲//uchar code head[] = {'$','G','P','G','G','A',','};//bit serial_flag = 0;////液晶操作主要函数//////////////////////////////////////////////////////////////void lcd_init(void)//引用:lcd_init(); 说明:LCD初始化;//////////////////////////////////////////////////////////////////////////////////void lcd_clr(void)//引用:lcd_clr(); 说明:LCD清屏;////////////////////////////////////////////////////////////////////////////////void lcd_init(void); //LCD初始化void lcd_clr(void); //LCD清屏void wait_ready(void); //等待readyvoid draw_bmp(uchar col,uchar layer,uchar width,uchar *bmp); //点阵码显示输出void ASCII2BCD(void); //ASCII码转换为BCD码void logo(void); //开机画面显示/*----------------------------------------------------------------------------中断程序-----------------------------------------------------------------------------*///////////////////////////////////////////////////////////////////////////////////定时器0中断函数,用于控制背光灯延时10S熄灭///////////////////////////////////////////////////////////////////////////////void int_t0() interrupt 1 using 1{ //定时器0中断函数,用于控制背光灯延时10S熄灭TH0 = 0x4C;TL0 = 0x00; //重装定时器0,定时50mStime_counter ++; //软件计数器+1;if (time_counter == 200) //软件计数器定时到10S,关背光,定时器0,清软件计数器{time_counter = 0;LED = 1;TR0 = 0;}}//////////////////////////////////////////////////////////////////////////////////串行口中断函数,用于语句'$GPGGA'判断和此语句的接收///////////////////////////////////////////////////////////////////////////////void serial() interrupt 4 using 2{uchar pp;RI=0;pp=SBUF;if(ENflag==1) //串口接收完毕,可以用来显示,清标志位重新开始{disp_flag=1;serial_byte = 0;}else if(DFflag==1) //'$GPGGA'头判断完毕,开始接收$GPGGA,语句的数据{if(pp==42)ENflag=1; //等待收到'*'结束接收else{serial_buff[serial_counter]=pp; //没收到'*',继续接收,数据放入串口缓冲serial_counter++;}}else if(Aflag==1) //第六个为'A',判断第七个是不是','{if(pp==44)DFflag=1; //第七个个是','开始接收$GPGGA,语句的数据elseserial_byte = 0; //不是',',清标志位}else if(G3flag==1) //第五个为'G',判断第六个是不是'A'{if(pp==65)Aflag=1; //第六个是'A'判断下一个是不是','elseserial_byte = 0; //不是'A',清标志位}else if(G2flag==1) //第四个为'G',判断第五个是不是'G'{if(pp==71)G3flag=1; //第五个是'G'判断下一个是不是'A'elseserial_byte = 0; //不是'G',清标志位}else if(Pflag==1) //第三个为'P',判断第四个是不是'G'{if(pp==71)G2flag=1; //第四个是'G'判断下一个是不是'G'elseserial_byte = 0; //不是'G',清标志位}else if(G1flag==1) //第二个为'G',判断第三个是不是'P'{if(pp==80)Pflag=1; //第三个是'P'判断下一个是不是'G'elseserial_byte = 0; //不是'P',清标志位}else if(Sflag==1) //第一个为'$',判断第二个是不是'G'{if(pp==71)G1flag=1; //第二个是'G'判断下一个是不是'P' elseserial_byte = 0; //不是'G',清标志位}else if(pp==0x24) //判断第一个是不是${Sflag=1; //第一个为$,判断下一个是不是Gserial_counter=0; //串行计数器清零}}/*void serial() interrupt 4 using 2{uchar i,buff;RI = 0;buff = SBUF;if(serial_flag == 1){serial_buff[serial_counter] = buff;serial_counter ++;if(serial_counter > 37){serial_flag = 0;serial_counter = 0;for(i=0;i>7;i++){if(head[i] == serial_buff[i]){disp_flag = 1;}else{disp_flag = 0;i = 8;}}}}else{if(SBUF == '$'){serial_buff[0] = buff;serial_flag = 1;serial_counter ++;}else{serial_flag = 0;serial_counter = 0;}}}*///////////////////////////////////////////////////////////////////////////////////调用方式：void send_mi(uchar instuction)//函数说明：发指令instruction到主窗口(内函数,私有,用户不能直接调用)////////////////////////////////////////////////////////////////////////////////void send_mi(uchar instruction){E2 = 0; //关SlaverE1 = 1; //开Masterwait_ready(); //判断忙A = 0; //指令RW = 0; //写触发data = instruction; //指令码E1 = 0; //关Master}//////////////////////////////////////////////////////////////////////////////////调用方式：void OutMD(uchar i)//函数说明：发数据data到主窗口(内函数,私有,用户不能直接调用)////////////////////////////////////////////////////////////////////////////////void send_md(uchar c){E2 = 0; //关SlaverE1 = 1; //开Masterwait_ready(); //判断忙A = 1; //数据RW = 0; //写触发data = c; //数据E1 = 0; //关Master}//////////////////////////////////////////////////////////////////////////////////调用方式：void send_si(uchar instruction)//函数说明：发指令instruction到从窗口(内函数,私有,用户不能直接调用) ////////////////////////////////////////////////////////////////////////////////void send_si(uchar instruction){E1 = 0; //关MasterE2 = 1; //开Slaverwait_ready(); //判断忙A = 0; //指令RW = 0; //写触发data=instruction; //指令码E2 = 0; //关Slaver}//////////////////////////////////////////////////////////////////////////////////调用方式：void send_sd(uchar data)//函数说明：发数据data到从窗口(内函数,私有,用户不直接调用)////////////////////////////////////////////////////////////////////////////////void send_sd(uchar c){E1 = 0; //关MasterE2 = 1; //开Slaverwait_ready(); //判断忙A = 1; //数据RW = 0; //写触发data = c; //数据E2 = 0; //关Slaver}//////////////////////////////////////////////////////////////////////////////////等待ready:等待LCD内部操作完成,判忙////////////////////////////////////////////////////////////////////////////////void wait_ready(void){A = 0; //指令RW = 1; //读_nop_(); //空操作,产生汇编里面的nopwhile(data & status_busy); //读入LCD状态,1=忙,一直等待LCD内部操作完成}//////////////////////////////////////////////////////////////////////////////////调用方式：void lcd_init(void)//函数说明：122x32LCD初始化,开机后仅调用一次////////////////////////////////////////////////////////////////////////////////void lcd_init(void){send_mi(reset); //复位m-left,s-rightsend_si(reset);send_mi(disp_off); //关闭显示send_si(disp_off);send_mi(dynamic_driver);//动态驱动send_si(dynamic_driver);send_mi(clk32); //1/32占空比send_si(clk32);send_mi(adc_select); //clockwisesend_si(adc_select);send_mi(modeRWite); //写模式结束send_si(modeRWite);send_mi(col_addr_set); //归回零列,设定显示起始行首send_mi(disp_start_line);send_si(col_addr_set);send_si(disp_start_line);send_mi(disp_on); //开显示send_si(disp_on);}//////////////////////////////////////////////////////////////////////////////// //调用方式：void lcd_clr(void)//函数说明：清屏//////////////////////////////////////////////////////////////////////////////// void lcd_clr(void){uchar i, page;for (page=0;page<4;page++){send_mi(page_addr_set|page);//设置页从0-3send_si(page_addr_set|page);send_mi(0); //主窗口设置为0列send_si(0); //从窗口设置为0列for (i=0;i<62;i++) //全部写入0x00{send_md(0x00);send_sd(0x00);}}}//////////////////////////////////////////////////////////////////////////////// //调用方式：void set_page(uchar page)//函数说明：同时设置主(右)从(左)显示页为0-3页//////////////////////////////////////////////////////////////////////////////// void set_page(uchar page){send_mi(page_addr_set|page);send_si(page_addr_set|page);}//////////////////////////////////////////////////////////////////////////////////调用方式：void SetAddress(uchar address)//函数说明：同时设置主(右)从(左)列地址为0-61列////////////////////////////////////////////////////////////////////////////////void set_address(uchar address){send_mi(address&0x7F); //&0x7F,考虑到防止越限send_si(address&0x7F);}//////////////////////////////////////////////////////////////////////////////////调用方式：void putchar_l(uchar c)//函数说明：在左页(主窗口)当前地址画一个字节(8点)////////////////////////////////////////////////////////////////////////////////void putchar_l(uchar c){send_md(c);}//////////////////////////////////////////////////////////////////////////////////调用方式：void putchar_r(uchar c)//函数说明：在右页(从主窗口)当前地址画一个字节(8点)////////////////////////////////////////////////////////////////////////////////void putchar_r(uchar c){send_sd(c);}//////////////////////////////////////////////////////////////////////////////////调用方式：void draw_bmp(uchar col,uchar layer,uchar width,uchar *bmp)//函数说明：画一个图,横坐标是col,layer表示上下层,width是图形的宽,高固定16 // bmp是图形指针// 使用Zimo3Pro软件,采用纵向取模,字节倒序得到数据。
51实验 --串口通信、液晶显示c程序
51实验11-串口通信串口通信，原理图如下：程序：C语言1：/************实现功能*************接收电脑"串口调试助手"发来的信息，显示在发光二极管上(查询方式)**********************************//*************包含头文件**************/#include<reg52.h>/*************初始化函数*************/void init(){TMOD=0x20;//设置定时器1为工作方式2TH1=0xfd;//T1装初值TL1=0xfd;TR1=1;//启动T1REN=1;//允许串行接收SM0=0;//设置串口为工作方式1SM1=1;}/***************主函数***************/void main(){init();//初始化while(1){if(RI==1);{RI=0;//接收中断标志位(取消终端申请) P1=SBUF;//读取缓冲寄存器内数据}}}C语言2：/************实现功能*************接收电脑"串口调试助手"发来的信息，显示在发光二极管上(中断方式)**********************************//*************包含头文件**************/#include<reg52.h>/*************初始化函数*************/ void init(){TMOD=0x20;//设置定时器1为工作方式2 TH1=0xfd;//T1装初值TL1=0xfd;TR1=1;//启动T1REN=1;//允许串行接收SM0=0;//设置串口为工作方式1SM1=1;EA=1;//开总中断ES=1;//开串口中断}/***************主函数***************/ void main(){init();//初始化while(1){}}void ser() interrupt 4{RI=0;//接收中断标志位(取消终端申请) P1=SBUF;//读取缓冲寄存器内数据}C语言3：/************实现功能*************接收电脑"串口调试助手"发来的信息，并将收到的信息再发给电脑。
51单片机C语言应用开发实例精讲8结构实例6：单片机的串口通信
8. 结构实例6：单片机串口通信虽然那个流水灯游戏的可玩性和按键手感问题还值得再好好提升一下，但小月更希望调剂一下，转而开始了对手头烧写板上关于RS-232转换部分的学习。
小月的做法并不难以理解，毕竟与RS-232转换的相关电路在原理图中还是相当显眼的，甚至于他手头编程器的别名就是RS-232转换器。
图8.1 单片机中负责RS-232通讯的电路在烧写器一端与电脑连接的两个接头中，9针的RS-232接口就是串口通信线，而另一个USB口仅接通了+5V和GND，只有给烧写器供电的作用。
这样就可以知道，电脑可以通过RS-232对单片机的内部程序进行改写。
那么，这就意味着单片机与电脑间必然可以进行数据的交换，这种交换，就叫做通信。
所谓串口通信，就是指这种基于RS-232串口的通信方式。
RS-232（ANSI/EIA-232标准）是IBM-PC及其兼容机上的串行连接标准。
最早是为使电脑通过电话线系统相互通信的调制解调器上而是设计的。
后来发展到连接鼠标或打印机上，目前已经被支持设备的即插即用和热插拔功能的USB所替代，但仍广泛的用于工业仪器仪表中，同时也是单片机最基础和最常见的通信方式。
不过要把“最基础和最常见”这两个最拆开来说，就要在后面加上“之一”了。
虽然目前的通信技术日新月异，但这种说法在今后很长一段时期内都是成立的，也正因为这样的特点，STC的51系列单片机都是默认通过RS-232方式进行烧写的。
作为两台设备之间进行的通信，必然需要共同遵守某种规定或规则，包括交流什么、怎样交流及何时交流。
这个规则就是通信协议。
RS-232通信中通信协议的原则就是串口按位（bit）发送和接收数据。
线路上，RS-232通信使用3根线完成，分别是地线、发送、接收。
端口能够在一根线上发送数据的同时在另一根线上接收数据，即全双工传输。
全双工传输是传输制式的一种分类方式中的一类，除此还有单工传输和半双工传输。
单工传输，是指消息只能单方向传输的工作方式。
实验三-串口调试-直接返回数据(1)
实验三串口调试直接返回数据一、实验目的：1、了解单片机串行口的结构、使用方法，学习串行口应用程序的编写方法。
2、熟悉单片机串行口接收和发送数据的实现方法。
3、熟悉单片机串行通信的格式规定。
4、掌握μVision环境中调试串行口应用程序的方法。
二、实验设备：51/AVR实验板、USB连接线、电脑软件：Keil μVision、串口调试助手v2.2、STC-ISP-V480三、实验原理：通信是人们传递信息的方式。
计算机通信是将计算机技术和通信技术相结合，完成计算机与外部设备或计算机与计算机之间的信息交换。
这种信息交换可以分为两大类：并行通信与串行通信。
并行通信通常是将数据字节的各位用多条数据线同时进行传送，如图所示：由图可见，并行通信除了数据线外还有通信联络控制线。
数据发送方在发送数据前，要询问数据接收方是否“准备就绪”。
数据接收方收到数据后，要向数据发送方回送数据已经接收到的“应答”信号。
并行通信的特点是：控制简单，传输速度快。
由于传输线较多，长距离传送时成本高且接收方的各位同时接收存在困难。
串行通信是将数据字节分成一位一位的形式在一条传输线上逐个地传送，串行通信时，数据发送设备先将数据代码由并行形式转换成串行形式，然后一位一位地放在传输线上进行传送。
数据接收设备将接收到的串行形式数据转换成并行形式进行存储或处理。
串行通信的特点是：传输线少，长距离传送时成本低，且可以利用电话网等现成的设备。
但数据的传送控制比并行通信复杂。
异步通信是指通信的发送与接收设备使用各自的时钟控制数据的发送和接收过程。
为使双方的收发协调，要求发送和接收设备的时钟尽可能一致。
为了实现异步传输字符的同步，采用的办法是使传送的每一个字符都以起始位“0”开始，以停止位“1”结束。
这样，传送的每一个字符都用起始位来进行收发双方的同步。
停止位和间隙作为时钟频率偏差的缓冲，即使双方时钟频率略有偏差，总的数据流也不会因偏差的积累而导致数据错位。
单片机C语言第6章串行口的C51编程3课件
•
SBUF=i;
•
while(TI==0);
•
TI=0;
•}
•}
• //单片机2的C51源程序： • #include<reg51.h> • #define uint unsigned int • #define uchar unsigned char • void main( ) • { uchar i=0; • TMOD=0x20; • TH1=TL1=0xff; • SCON=0x50; • PCON=0x80; • TR1=1; • while(1) • { while(RI==0); • RI=0; • i=SBUF; • P1=i; •} •}
• #define uchar unsigned char
• void main( )
• { uchar i;
• TMOD=0x20;
• TH1=TL1=0xff;
• SCON=0x50;
• PCON=0x80;
• TR1=1;
• P1=0xff;
• while(1)
• { P1=0xff;
•
i=P1;
• while(TI==0);
• TI=0;
• RI=0;
• while(RI==0);
• i=SBUF;
//读取接收数据
• RI=0;
• P1=i;
• i=~i;
• for(j=0;j<12500;j++); //延时
•}
•}
【例6-12】两个单片机串行通信
•
在某控制系统中有甲、乙两个单片机，甲单
• TH1=256–fosc/(波特率×12×32/2SMOD) • =256-2SMOD×13 • 当SMOD=0时：TH1=256–13=243=0F3H。 • 当SMOD=1时：TH1=256–2×13=230=0E6H。
C51单片机P1口输出实验报告
C51单片机P1口输出实验报告引言C51单片机是一种经典的8位微控制器，广泛应用于嵌入式系统和电子设备中。
在这个实验中，我们将学习如何使用C51单片机的P1口（端口1）作为输出口，控制外部设备。
本实验旨在帮助我们理解C51单片机的IO口控制和程序设计。
实验目的本实验旨在通过实际操作了解以下内容： - 了解C51单片机P1口（端口1）的基本知识； - 学习如何通过P1口输出高低电平信号； - 熟悉使用C语言编写单片机程序来控制P1口的操作； - 实践中了解C51单片机的驱动程序编写和调试技巧。
实验材料•C51单片机开发板；•电脑；•USB数据线。
实验步骤步骤1: 准备工作1.将C51单片机开发板插入电脑USB接口，确保驱动程序正确安装；2.打开Keil µVision软件，创建新的C语言项目；3.配置项目设置，选择C51单片机作为目标设备，并设置相应的时钟频率；4.在项目根目录下创建一个新的源文件，命名为main.c。
步骤2: 程序编写在main.c源文件中编写以下代码：#include <reg51.h>void delay(unsigned int count) {while(count--);}void main() {P1 = 0x00; // 将P1口置为低电平delay(10000); // 延迟一段时间P1 = 0xFF; // 将P1口置为高电平delay(10000); // 延迟一段时间}步骤3: 烧写程序1.点击Keil µVision软件的烧写按钮，将程序烧写到C51单片机开发板；2.确认烧写成功后，断开开发板与电脑的连接。
步骤4: 连接外部设备1.准备一个LED灯和一个220欧姆的限流电阻；2.将LED的长脚连接到C51单片机的P1口，将LED的短脚通过限流电阻连接到单片机的GND端。
步骤5: 实验现象1.连接好外部设备后，重新将开发板与电脑连接；2.单片机上的LED灯将会开始闪烁，每隔一段时间从亮变暗、从暗变亮；3.若实验现象与预期相符，说明实验成功。
51单片机串口通信试验汇编程序
51单片机串口通信试验汇编程序（今天是硬生生的把它给抠出来了）：PC 通过串口助手向单片机系统传递命令和数据：以A5开始，以5A结束；中间是数据，长度不一，要求把数据部分用led灯显示出来；并且要求循环显示；//This is my x_Ed program code//we use it as the pc communicated with the mcu//At the same time,we want to see the result by LCD;STFLAG BIT 00H //收到起始码标志，1为收到起始码EDFLAG BIT 01H //到结束码标志，1为收到结束码TMFLAG BIT 02H //定时时间到标志，1为定时时间到ORG 0000HSJMP Initialize//主程序入口（初始化程序）ORG 000BH //定时器0入口LJMP TIMER0 //定时器0中断ORG 0023H //串口中断程序的入口地址LJMP Transfer //跳转到接受中断入口///////////////////////////////////////////////////////////////ORG 0050HInitialize:MOV SP,#70H //设置堆栈MOV TMOD,#21H //T1工作方式2 T0工作MOV TH1,#0FDH //波特率9600MOV TL1,#0FDH //波特率9600 自动重装载MOV TH0,#3CH //定时50msMOV TL0,#0BH //定时50msMOV SCON,#50H //串口工作方式1MOV R6,#00H //定时次数计数器20一秒MOV R5,#00H //接收数据长度计数器MOV R4,#00H //控制输出控制寄存器MOV R0,#30H //数据存储地址MOV R1,#30H //控制输出的数据缓存CLR STFLAG //清起始标志位CLR EDFLAG //清结束标志位CLR TMFLAG //清时钟标志位SETB PS //提高串口中断的优先级SETB TR1 //打开定时器1；SETB ES //打开串口中断允许位SETB ET0 //定时器0中断允许位SETB EA //打开全局中断允许位/////////////////等待接受命令//////////////////////// Main: JB STFLAG,NODE3 //已经收到起始位SJMP Main //未起始继续等待NODE3: JB EDFLAG,NODE4 //已经收到结束位SJMP Main //未结束继续等待NODE4: SETB TR0 //打开定时器0；NODE5: JB TMFLAG,OUTPUTSJMP NODE5///////////////////等待上位机传送数据并记录//////// Transfer: CLR ESMOV A,SBUFCJNE A,#0A5H,NODE0 //检测到起始位SETB STFLAGSJMP JIEDIANNODE0: CJNE A,#05AH,NODE1 //检测到结束位SETB EDFLAGMOV DPH,R5MOV R4,DPHclr ES //打开串口中断允许位SJMP ret00NODE1: MOV @R0,A //既非起始码，又非结束码，则为数据INC R0INC R5MOV SBUF,#055HJIEDIAN: CLR TICLR RISETB ESret00: RETITIMER0: CLR TR0MOV TH0,#3CHMOV TL0,#0B0HINC R6CJNE R6,#20,RTNSETB TMFLAGMOV R6,#00HRTN: SETB TR0RETIOUTPUT: CLR TR0clr TMFLAGMOV A,@R1MOV P1,AINC R1DJNZ R4,NODE4MOV R1,#30HCLR TMFLAGMOV DPH,R5MOV R4,DPHSJMP NODE4RETIEND。
我的51单片机之 MAX485的 C语言与汇编的编程
//与自制软件 ComTest 通信，设好通信口，按下软件中相应按钮，数码管显示相应值
//made by luqichao
//************************************************************************
#include <reg51.h>
;
{ 0 , 1, 2 , 3 , 4 , 5, 6, 7, 8, 9 }
MAIN:
MOV SCON,#50H; 串口工作于方式 1，充许接收
MOV PCON,#0H;
波特率不倍增
MOV TMOD,#20H; 定时器计数器 1 工作于方式 2;
MOV TH1,#0FDH;
MOV TL1,#0FDH; 波特率为 9600;
LEDCODE EQU P1 ComData EQU 40H; LED1 EQU P0.6; LED2 EQU P0.7; M485 EQU P0.5;
//作为收发数据的使能短，1 为发数据 0 为收数据
;字形码:0--f 及小数点
AscLed:DB 0C0H,0F9H,0A4H,0B0H,99H,92H,82H,0F8H,80H,90H;
四、汇编程序： ;************************************************************************** ;与自制软件 ComTest 通信，设好通信口，按下软件中相应按钮，数码管显示相应值 ;made by luqichao ;************************************************************************** ORG 0000H AJMP MAIN ORG 001BH AJMP T1P ORG 0023H AJMP COMM ORG 0030H
51单片机串口调试程序一例
51单片机串口调试程序一例/*定义为中断方式串口处理*/#define INTERSENDSTR/*不为8032系列芯片*///#define CHIP_8032#include <absacc.h>#include <reg51.h>#include <string.h>#include "err.h"#ifdef INTERSENDSTRunsigned char xdata sSendComBuf[256],sRecComBuf[256];unsigned char data bOut,bIn,bSout,bSin;#else#define DEFSENDCHAR TI=0;SBUF=ACC;while(!TI);TI=0;#endif//bps设置9600就是PSetBps(96)（11.0592Mhz）unsigned char PSetBps(unsigned int bps) SMALL{unsigned int t1;unsigned char t2;#ifdef INTERSENDSTR/*如果使用中断方式发送数据,必须等待串口发送数据完毕才能更换波特率*/ while(bSin!=bSout){;}ES=0;#endif#ifdef CHIP_8032if(3456%bps){return ERR_SET_BPS;}t1=3456/bps;t1--;t1=~t1;RCAP2H=t1/256;RCAP2L=t1;T2MOD=0x00;/*使用定时器2做波特率发生器*/T2CON=0x34;/*TF2=0;EXF2=0;RCLK=1;TCLK=1;EXEN2=0;TR2=1;C/T2=0;CP/RL2=0 */#elset1=576/bps;if((576%bps)||((t1==0))||(t1>=2*256)){return ERR_SET_BPS;}if(t1>256){PCON=00;t2=256-(288/bps);}else{PCON=0x80;t2=256-t1;}TH1=t2;TL1=t2;TR1=1;#endif/*模式3*/SM0=0;RI=0;TI=0;REN=1;SM1=1;SM2=1;#ifdef INTERSENDSTRbOut=bIn;bSout=bSin;ES=1;#endifreturn OK;}void PSendChar(unsigned char ch) SMALL {#ifdef INTERSENDSTRunsigned char tch;tch=bSin+1;while(tch==bSout){;}sSendComBuf[bSin]=ch;ES=0;if((bSout==bSin)){SBUF=sSendComBuf[bSin];bSin++;}else{bSin++;}ES=1;#elseACC=ch;DEFSENDCHAR;#endif}unsigned char PGetChar() SMALL {unsigned char ch;#ifdef INTERSENDSTRch=sRecComBuf[bOut];bOut++;return ch;#elsech=SBUF;RI=0;#endif}bit PCharInCom() SMALL{#ifdef INTERSENDSTRif(bIn!=bOut){return 1;}return 0;#elsereturn RI;#endif}void PSendString(unsigned char *st) SMALL{while(*st){PSendChar(*st);st++;}}void PSendArray(unsigned char *st,unsigned int len) SMALL {unsigned int ii;for(ii=0;ii<len;ii++){PSendChar(st[ii]);}}#ifdef INTERSENDSTRvoid PSerialInt() interrupt 4{if(RI){sRecComBuf[bIn]=SBUF;bIn++;RI=0;}if(TI){TI=0;if(bSout!=bSin){bSout++;}if(bSout!=bSin){SBUF=sSendComBuf[bSout];}}}#endif51单片机串口调试程序一列完毕。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
* * 实验名
: 串口实验
* 使用的 IO * 实验效果
: P2 : 将接收到发送回电脑上面。
* 注意
：
*******************************************************************************
/
#include<reg51.h>
void UsartConfiguration();
* 输入
:无
* 输出
:无
*******************************************************************************
/
void UsartConfiguration() {
SCON=0X50;
//设置为工作方式 1
TMOD=0X20; PCON=0X80; TH1=0XF3; TL1=0XF3; ES=1; EA=1; TR1=1; }
receiveData=SBUF;//出去接收到的数据
RI = 0;//清除接收中断标志位
SBUF=receiveData;//将接收到的数据放入到发送寄存器
while(!TI);
//等待发送数据完成
TI=0;
//清除发送完成标志位
}
//以下程序都是在 VC++6.0 上调试运行过的程序，没有错误，没有警告。 //单片机是 STC89C52RC,但是在所有的 51 52 单片机上都是通用的。51 只是一个学习的基础 平台，你懂得。
//程序在关键的位置添加了注释。
/******************************************************************************
//设置计数器工作方式 2 //波特率加倍
//计数器初始值设置，注意波特率是 4800 的
//打开接收中断 //打开总中断 //打开计数器
/******************************************************************************
*
* 函数名 * 函数功能 * 输入 * 输出
:Del函数
:无 :无
*******************************************************************************
/
void Usart() interrupt 4
{
unsigned char receiveData;
/******************************************************************************
*
* 函数名 * 函数功能
: main : 主函数
* 输入
:无
* 输出
:无
*******************************************************************************
/
void main()
{
UsartConfiguration();
while(1)
{
}
}
/******************************************************************************
* * 函数名 * 函数功能
:UsartConfiguration() :设置串口
