常用楼梯形式及配筋
现浇楼梯配筋图示
实用文档标准文案楼梯钢筋楼梯要计算哪些钢筋量在实际工程中楼梯有很多种，这里只讲最简单的AT型楼梯，AT型楼梯要计算的钢筋量如图1.6.1所示：图1.6.1楼梯钢筋的计算原理楼梯的休息平台和楼梯梁可参考板和梁的算法。
这里只讲解楼梯斜跑的算法。
（一）、梯板底筋1、受力筋（1）、长度计算AT型楼梯第一斜跑受力筋长度按图1.6.2～4进行计算图1.6.2～4标准文案＝思考与练习1、请用手工计算一号写字楼一层楼梯斜跑的底部受力筋长度。
（2）、根数计算楼梯受力筋根数根据图1.6.5进行计算图1.6.5标准文案思考与练习1、请用手工计算一号写字楼一层楼梯斜跑的底部受力筋根数。
2、受力筋的分布筋（1）、长度计算楼梯斜跑梯板分布筋长度根据图1.6.6进行计算图1.6.6根据图1.6.6我们推导出楼梯斜跑梯板底受力筋的分布筋长度计算如表1.6.3 表1.6.3：梯板底受力筋的分布筋长度计算表标准文案思考与练习1、请用手工计算一号写字楼一层楼梯斜跑的底部分布筋的长度。
（2）、根数计算梯板分布筋根数根据图1.6.7进行计算标准文案图1.6.7根据图1.6.7我们推导出楼梯斜跑梯板分布筋根数计算如表1.6.4 表1.6.4：楼梯斜跑梯板分布筋根数计算表标准文案思考与练习1、请用手工计算一号写字楼一层楼梯斜跑的底部分布筋的根数。
（二）、梯板顶筋1、支座负筋（1）、长度计算楼梯支座负筋长度根据图1.6.8～10进行计算标准文案图1.6.8～10根据图1.6. 8～10我们推到出梯板支座负筋的长度计算公式如表1.6.5 表1.6.5：AT楼梯梯板底支座负筋长度计算表标准文案标准文案思考与练习1、请用手工计算一号写字楼一层楼梯斜跑的支座负筋的长度（2）、根数计算楼梯支座负筋根数根据图1.6.11进行计算标准文案图1.6.11根据图1.6.11可以推导出楼梯斜跑梯板受力筋根数计算如表1.6.6 表1.6.6：楼梯斜跑梯板支座负筋根数计算表1、请用手工计算一号写字楼一层楼梯斜跑的支座负筋的根数1、支座负筋的分布筋（1）、长度计算楼梯斜跑梯板分布筋长度根据图1.6.12进行计算标准文案图1.6.12根据图1.6.12我们推导出楼梯斜跑梯板分布筋长度计算如表1.6.7 表1.6.7：楼梯斜跑梯板分布筋长度计算表1、请用手工计算一号写字楼一层楼梯斜跑的支座负筋分布筋的长度（2）、根数计算梯板分布筋根数根据图1.6.13进行计算标准文案图1.6.13根据图1.6.13我们推导出楼梯斜跑梯板分布筋根数计算如表1.6.8标准文案标准文案。
4-2楼梯的结构形式
• 栏板式 栏板材料常采用砖、钢丝网水泥抹灰、 钢筋混凝土等。
• 混合式
混合式是指空花式和栏板式两种栏杆 形式的组合，其栏杆竖杆常采用钢材或不 锈钢等材料，其栏板部分常采用轻质美观 材料制作。
扶手栏杆实例
木扶手
塑料扶手 常见扶手断面形式与尺寸
重庆大学建筑城规学院 建筑技术研究所绘制
室外台阶构造
• 台阶尺度 台阶处于室外，踏步宽度比楼梯大一些。 其踏步高（h）一般在100－150mm左右，踏 步宽（b）在300－400mm左右。平台深度一 般不应小于1000mm，平台需做3％左右的排 水坡度，以利雨水排除。公共建筑主要出入口 处的台阶每级不超过150mm高，踏面宽度选 择在350～400mm左右或更宽；医院及运输 港的台阶常选择100mm左右的踢面高和 400mm左右的踏面深，以方便病人及负重的 旅客行走。
螺旋楼梯
楼梯的细部构造
一、踏步
• 因为楼梯是有高差的通道，而且在火灾 等灾害发生时往往是疏散逃生的唯一通 道，所以踏面材料必须防滑，而且在平 台和踏步的前缘都要安装防滑条。
固定防滑复合材料（左二图）
石材铲口防滑（右二图）
金属防滑条（左图）
轧花钢板踏步板（右图）
二、楼梯扶手、栏杆
●扶手高度一般为自踏面前缘以上0.90m。 室外楼梯，特别是消防楼梯的扶手高度应 不小于1.10m。住宅楼梯栏杆水平段的长 度超过500mm时，其高度必须不低于 1.05m。
小型构件装配式楼梯的种类:
1、梁承式 预制踏步板搁置在斜梁上，斜梁搁 置在平台梁上，平台梁搁置在楼梯间墙 上。 2、墙承式 预制踏步板直接搁置在两侧墙上。 （没有斜梁) 3、悬挑式 预制踏步板一端砌在楼梯间的侧 墙内，另一端悬挑。
梁柱配筋楼梯基础各构件结构钢筋图文教程
梁、柱配筋-楼梯、基础各构件结构
钢筋图文教程
楼梯
1、一跑梯板AT
2、有低端平板的一跑梯板（BT）
3、有高端平板的一跑梯板（CT）
4、有低端和高端平板的一跑梯板DT
5、有中位平板的一跑梯板ET
6、有层间和楼层平台板的双跑楼梯（全部平板三边支承）FT
7、有层间和楼层平台板的双跑楼梯（层间平台板三边支承，另一端的梯板段单边支承）GT
8、一跑楼梯（低端楼梯梁上设滑动支座）ATa
9、一跑楼梯（低端楼梯梁挑板上设滑动支座）ATb
10、一跑楼梯（参与框架结构整体抗震计算）ATc
11、有高端平板的一跑梯板（低端梯梁上设滑动支座）C Ta
12、有高端平板的一跑梯板（低端梯梁挑板上设滑动支座）CTb
13、梯梁TL，63、平台板PTB，64、梯柱TZ
基础
1、普通阶形独立基础DJj
2、普通坡形独立基础DJp
3、杯口阶形独立基础BJj
4、杯口坡形独立基础BJp
5、基础梁JL
6、条形基础坡形底板TJBp
7、条形基础阶形底板TJBj
8、梁板式筏板基础主梁（柱下）JL
9、梁板式筏板基础次梁JCL
10、梁板式筏板基础平板LPB
11、平板式筏板基础柱下板带ZXB
12、平板式筏板基础跨中板带KZB
13、平板式筏板基础平板BPB
14、灌注桩GZH
15、扩底灌注桩GZHk
16、独立阶形承台CTj
17、独立坡形承台CTp
18、承台梁CTL
19、基础连系梁JLL
20、基础后浇带HJD
21、上柱墩SZD
22、下柱墩XZD
23、基坑（沟）JK
24、窗井墙CJQ
25、防水板FBPB。

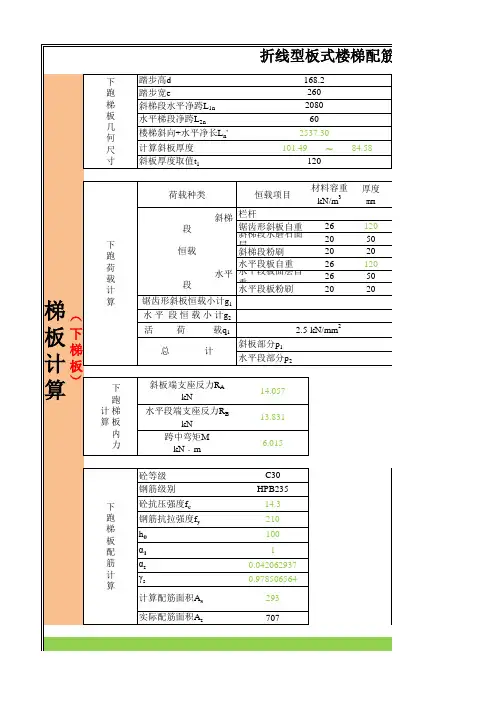

楼梯配筋计算
上 跑 梯 板 内 力 计 算
斜板端支座反力RA kN 水平段端支座反力RB kN 跨中弯矩M kN﹒m 砼等级 钢筋级别 砼抗压强度fc 钢筋抗拉强度fy h0 α1 αs γs 计算配筋面积As 实际配筋面积As
上 跑 梯 板 配 筋 计 算
C25 HPB235 11.9 210 130 1 0.087673413 0.954052083 677 707
~
84.58
恒载项目
梯（ 板下 梯 计板 ） 算
下 跑 荷 载 计 算
斜梯 栏杆 锯齿形斜板自重 段 斜梯段水磨石面层 恒载 斜梯段粉刷 水平段板自重 水平 水平段板面层自重 段 水平段板粉刷 锯齿形斜板恒载小计g1 水 平 段 恒 载 小 计g2 活 总 荷 计 载q1 斜板部分p1 水平段部分p2 14.057 13.831 6.015
25 25 16
350 30 20
台 梁 荷 载 计 算
平 台 梁 计 算
由下梯板传来活载 由上梯板传来活载 活载 由平台板传来活载 平台梁活荷载取值 与下梯板对应平台梁总荷载 与上梯板对应平台梁总荷载 31.735 37.041 26.106
2.5 kN/m
2
与下梯板对应平台梁支 座处剪力VA/kN 与上梯板对应平台梁支 梁内力计算 座处剪力VB/kN 跨中弯矩M/kN﹒m
恒载项目
厚度
梯（ 板上 梯 计板 ） 算
上 跑 荷 载 计 算
恒载
栏杆 锯齿形斜板自重 斜梯段水磨石面层 斜梯段粉刷 水平段板自重 水平段板面层自重 水平段板粉刷
150 30 20 150 30 20
锯齿形斜板恒载小计g1 水 平 段 恒 载 小 计g2 活 总 荷 计 载q1 斜板部分p1 水平段部分p2 23.539 22.211 17.632 2.5 kN/m2
楼梯梯梁配筋计算
楼梯梯梁配筋计算楼梯梯梁是楼梯和楼板之间连接的结构，承受楼梯的重量和楼板的荷载。
为了确保楼梯梯梁的强度和稳定性，需要进行配筋计算。
配筋计算包括梁的几何参数计算和配筋面积计算两个部分。
1.梁的几何参数计算楼梯梯梁的几何参数包括梁的宽度、高度和长度。
宽度和长度可以根据建筑设计要求确定。
高度取决于楼梯的踏步高度和楼板的厚度。
首先，根据楼梯设计要求计算出楼梯的踏步高度，即楼梯的垂直高度与楼梯的台阶数之比。
然后，根据建筑设计要求确定楼板的厚度。
梯梁的高度等于楼梯踏步高度加上楼板的厚度。
梁的宽度等于楼梯的宽度加上两侧楼板的厚度乘以2，再加上楼梯的开间乘以22.配筋面积计算梁的配筋面积需要根据结构设计要求和混凝土的强度等级进行计算。
一般情况下，梯梁的配筋面积可以按照受拉筋和受压筋进行计算。
受拉筋一般位于梁的底部，承受楼梯上行荷载的拉力。
受拉筋的数量、直径和间距可以根据受拉筋的截面积和抗拉强度来确定。
一般情况下，受拉筋的直径为12mm，间距为150-200mm。
受压筋一般位于梁的顶部，承受楼板荷载的压力。
受压筋的数量、直径和间距可以根据受压筋的截面积和抗压强度来确定。
一般情况下，受压筋的直径为12mm，间距为200-300mm。
为了确保梁的强度和稳定性，受拉筋和受压筋的截面积应满足以下要求：-受拉筋的截面积不得小于受拉强度除以混凝土的抗拉强度乘以梁的宽度和高度。
-受压筋的截面积不得小于受压强度除以混凝土的抗压强度乘以梁的宽度和高度。
根据楼梯梯梁的几何参数和配筋面积计算结果，可以确定楼梯梯梁的尺寸和配筋方案。
在实际施工中，还需要根据具体情况进行工程验算和调整，并遵守相关设计规范和标准。
现浇楼梯配筋图示
现浇楼梯配筋图示楼梯钢筋楼梯要计算哪些钢筋量在实际工程中楼梯有很多种，这里只讲最简单的AT型楼梯，AT型楼梯要计算的钢筋量如图1。
6。
1所示：图1。
6.1楼梯钢筋的计算原理楼梯的休息平台和楼梯梁可参考板和梁的算法。
这里只讲解楼梯斜跑的算法。
1 / 14(一）、梯板底筋1、受力筋（1）、长度计算AT型楼梯第一斜跑受力筋长度按图1.6。
2～4进行计算图1.6。
2～42 / 14梯板底受力筋长度＝梯板投影净长×斜度系数+伸入左端支座内长度+伸入右端支座内长度+弯勾×2（弯勾只光圆筋有）梯板投影净长斜度系数伸入左端支座内长度伸入右端支座内长度弯勾Ln k＝max(5d，h)max（5d,h） 6.25d 梯板底受力筋长度＝Ln×k+max（5d,h）×2+6.25d×2（弯勾只光圆筋有）思考与练习1、请用手工计算一号写字楼一层楼梯斜跑的底部受力筋长度。
(2）、根数计算楼梯受力筋根数根据图1.6.5进行计算图1。
6.53 / 14梯板受力筋根数＝（梯板净宽－保护层×2）/受力筋间距+1梯板净宽保护层受力筋间距Kn C S梯板受力筋根数＝（Kn－2C）/S+1(取整)思考与练习1、请用手工计算一号写字楼一层楼梯斜跑的底部受力筋根数.2、受力筋的分布筋（1）、长度计算楼梯斜跑梯板分布筋长度根据图1.6。
6进行计算图1.6。
6根据图1.6。
6我们推导出楼梯斜跑梯板底受力筋的分布筋长度计算如表1。
6。
34 / 14表1.6.3：梯板底受力筋的分布筋长度计算表1、请用手工计算一号写字楼一层楼梯斜跑的底部分布筋的长度。
（2）、根数计算梯板分布筋根数根据图1。
6.7进行计算5 / 14图1.6。
7根据图1。
6.7我们推导出楼梯斜跑梯板分布筋根数计算如表1.6.4表1.6。
4：楼梯斜跑梯板分布筋根数计算表起步距离判断梯板分布筋根数＝(梯板投影净跨×斜度系数-起步距离×2）/分布筋间距+1梯板投影净跨斜度系数起步距离分布筋间距起步距离为50mm Ln k50MM S 梯板分布筋根数＝(Ln×k—50×2）/S+1（取整）6 /14思考与练习1、请用手工计算一号写字楼一层楼梯斜跑的底部分布筋的根数。
楼梯标准构造详图及钢筋计算
图6-9楼梯第一跑与基础连接构造
任务2 楼梯标准构造详图
四 、 楼 梯 示 例
6-10楼梯示例
任务2 楼梯标准构造详图
四 、 楼 梯 示 例
6-11楼梯示例
图6-8不同踏步位置推高与高度减小构造 图中＆1为第一级与中间各级踏步整体竖向推高值
hs1为第一级（推高后）踏步的结林高度 hs2为最上一级（减小后）踏步的结构高度
△1为第一级踏步根部面层厚度 △2为中间各级踏步的面层厚度 △3为最上一级踏步（板）面层厚度
任务2 楼梯标准构造详图
二、不同踏步位置推高与高度减少构造
任务2 楼梯标准构造详图
一、AT型与ATC型楼梯配筋构造
2. AT型楼梯与ATc比较。ATc是抗震板式楼梯， 厚度按计算确定，且≥140mm,双层配筋。梯板两 侧设置边缘构件（暗梁），边缘构件的宽度取 1.5倍板厚；边缘构件纵筋数量，当抗震等级为 ； 一、二级时不少于6根，当抗震等级为三、四级 时不少于4根；纵筋直径不小于 12且不小于梯 板纵向受力钢筋的直径且不小于梯板纵向受力钢 筋的直径；箍筋直径不小于 6，间距不大于 200。
（3）梯段与平台交界处，钢筋在内折角内侧断 开，伸到底板分别锚固la。
图6-7 BT型楼梯板配筋构造
任务2 楼梯标准构造详图
二、不同踏步位置推高与高度减少构造
当第一级踏步根部面层厚度与中间踏
步及最上一级踏步建筑面层做法厚度不一
致时，需调整踏步混凝土浇筑高度，如图
；
6-8所示。第一步踏步应推高＆1，＆ 1=△1-△2，hs1=hs+（△1-△2），而最上一 个踏步高度降低△3-△2，hs2=hs +（△3△2）。当楼梯及楼面做法一致时，不会存 在这种问题。
楼梯结构—楼梯计算
2. 斜梁
荷载：承受踏步板传来的荷载。 计算简图：
内力：
M max
1（g 8
q）lo2
Vm a x
1（g 2
q）ln c os
计算截面：倒L形
截面高度：一般取 h (1/16 1/ 20)l0
其他构造同一般梁。
3.平台板与平台梁 平台板：与板式楼梯平台板相同。 平台梁：平台梁承受斜梁传来的集中荷载、平台板传来的均布荷 载和平台梁自重
4.. 板式楼梯计算
板式楼梯的组成：梯段板、平台板和平台梁 。 计算思路：梯段板是一块有踏步的由平台梁支撑的斜放的现浇板（斜 板），简支于平台梁，平台梁间距为梯段板跨度；平台梁则简支于楼梯间 的横墙或柱上，可简化为简支梁计算；平台板多为四边支承的单区格板。
1.梯段板
梯段板厚度：一般（1/25~1/30 ）lo ， lo 梯段板计算跨度。 荷载：恒荷载（踏步重、斜板重）、活荷载。 计算单元：1m宽板带或整个梯段板。 计算简图
1（g 10
q）lo
2
当平台板一端与平台梁整体浇筑，另一端简支在砖墙上时，
板的跨中弯矩计算公式为：
M max
1（g 8
q）lo 2
平台板的配筋方式及构造要求与普通板相同。
3.平台梁
平台梁两端一般支承在楼梯间两侧的承重墙上，或与立在框架
梁上的短柱（或梁）整体连接，按简支梁设计。
荷载：承受梯段板、平台板传来的均布荷载和平台梁自重
相应跨中弯矩：
M max
1（g 8
q）lo 2
计算内力影响因素：考虑梯段板两端与平台梁整浇，可减小梯段板的跨中弯
矩，此时可近似取
M max
1（g 10
q）lo 2
楼梯结构钢筋配筋(图解)
楼梯结构钢筋配筋（图解）1、一跑梯板AT
2、有低端平板的一跑梯板（BT）
3、有高端平板的一跑梯板（CT）
4、有低端和高端平板的一跑梯板DT
5、有中位平板的一跑梯板ET
6、有层间和楼层平台板的双跑楼梯（全部平板三边支承）FT
7、有层间和楼层平台板的双跑楼梯（层间平台板三边支承，另一端的梯板段单边支承）GT
8、一跑楼梯（低端楼梯梁上设滑动支座）ATa
9、一跑楼梯（低端楼梯梁挑板上设滑动支座）ATb
10、一跑楼梯（参与框架结构整体抗震计算）ATc
11、有高端平板的一跑梯板（低端梯梁上设滑动支座）CTa
12、有高端平板的一跑梯板（低端梯梁挑板上设滑动支座）CTb
13、梯梁TL、平台板PTB、梯柱TZ。
9种板式楼梯节点构造详图及配筋计算
楼梯基础各构件的结构配筋原则解析
楼梯基础各构件的结构配筋原则解析楼梯和基础是建筑结构中的重要构件，其结构配筋原则的正确运用对于确保结构的稳定和安全非常重要。
下面将分别对楼梯和基础的结构配筋原则进行解析。
1.楼梯的结构配筋原则：1.1楼梯的纵筋布置原则：楼梯的纵向筋主要用来承受弯矩及剪力，一般布置在楼梯的梯段和横梁的支承处。
具体原则如下：- 位于楼梯台阶沿线，一般纵向筋间距不宜大于150mm；-在悬挑部分和阶梯间墙面处，纵向筋的间距可适当放大；-纵向筋应尽量紧密布置，特别是梯段部分；- 对于梯段长度大于3000mm的单坡道楼梯，除了梯段的纵筋外，还应考虑横梁的纵向筋；-随着楼梯高度的增加，纵向筋的直径也应相应增加。
1.2楼梯的横筋布置原则：楼梯的横筋主要用来承受楼板和梯段之间的连接作用和垂直荷载，具体布置原则如下：-根据楼梯的使用要求和受力情况，确定横筋的直径和间距；-横筋应平行于楼梯台阶方向布置；- 横筋的直径不应小于8mm，间距不应大于300mm；-在楼梯的边缘处，需要设置边筋来增强边缘的抗弯刚度；-横筋的长度应适当设置，不应跨越过多的楼梯台阶。
2.基础的结构配筋原则：2.1基础底板的结构配筋原则：基础底板的结构配筋主要用来抵抗地面荷载和上部结构荷载的传递，具体原则如下：-底板的纵筋通常布置在两个方向上，且应互相垂直，以增强底板的刚度；-纵筋的直径和间距应根据荷载大小和基底尺寸进行合理确定；-底板的纵向筋应沿着基底的边缘布置，并在接近立柱的位置设置截断筋以增强连接；-底板的横筋应平行于底板的梁或墙的边缘布置，并在截断筋位置进行足够延伸。
2.2基础立柱的结构配筋原则：基础立柱的结构配筋主要用来抵抗上部结构的荷载和底板的传递，具体原则如下：-立柱的纵向筋应按照设计要求进行布置，且应穿越底板，垂直于底板；-纵向筋的直径和间距应根据荷载大小、立柱尺寸和深度进行合理确定；-立柱的横筋通常布置在两个方向上，且应互相垂直，以增强立柱的刚度；-立柱的横筋应布置在纵向筋的交叉位置，并在立柱的边缘设置弯折钩延伸至底板处。
钢筋混凝土板式楼梯设计_楼梯板及平台板配筋图
六、钢筋混凝土板式楼梯设计楼梯设计包括建筑设计和结构设计两部分。
一、设计资料建筑设计1、楼梯间建筑平面，开间：3300mm。
进深：4800mm。
5楼梯形式尺寸：双跑楼梯，层高4600mm，踏步采用180mm×270mm，每层共需4600/180=25步。
如图建筑图中所示。
二、结构设计采用板式楼梯1、楼梯梯段板计算：混凝土采用C20，单d≤10mm时，采用Ⅰ级钢筋；单d≥12mm时，采用Ⅱ级钢筋，fc=9.6kN/mm2，fy=210 kN/mm22假定板厚：h=l/30=2700/30=90mm，取h=100mm。
3荷载计算（取1米板宽计算）楼梯斜板倾角： a=tg-1（180/270）=26.530cosa=0.895恒载计算：踏步重（1.0/0.3）×0.5×0.15×0.3×25=1.875 kN/m斜板重（1.0/0.895）×0.1×25=2.8kN/m20mm厚面层粉刷层重：[（0.3+0.15）/0.3]×0.02×20×1.0=0.6kN/m15mm厚板底抹灰：（1.0/0.895）×0.015×17=0.32kN/m恒载标准值 gk=1.875+2.8+0.60+0.29=5.57 kN/m恒载设计值 gd=1.2×5.57=6.68 kN/m活载计算：活载标准值 Pk=2.5×1.0=2.5 kN/m活载设计值 Pd=1.4×2.5=3.5 kN/m总荷载设计值 qd=gd+pd=6.68+3.5=10.18kN/m（3）内力计算跨中弯矩：M=qdl2/10=10.18×2.72/10=7.42 kN.m=1.0)（4）配筋计算(结构重要系数r活载标准值：Pk=2.5ｘ1=2.5 kN/m活载设计值：Pd=1.4ｘ2.5=3.5 kN/m总荷载设计值：q d =3.186+3.5=6.686 kN/m (2)内力计算计算跨度：l=l0+h/2=1.6-0.2-0.15+0.08/2=1.29mfc b΄fh′f=9.6ｘ588ｘ80ｘ(265-80/2)=101.61 kN.m>32.2kN.m属第二类型截面。
现浇楼梯配筋图示
实用文档楼梯钢筋楼梯要计算哪些钢筋量在实际工程中楼梯有很多种，这里只讲最简单的AT 型楼梯， AT 型楼梯要计算的钢筋量如图 1.6.1 所示：图楼梯钢筋的计算原理楼梯的休息平台和楼梯梁可参考板和梁的算法。
这里只讲解楼梯斜跑的算法。
实用文档〔一〕、梯板底筋1、受力筋〔 1〕、长度计算AT 型楼梯第一斜跑受力筋长度按图～ 4 进行计算图～ 4实用文档根据图～ 4 我们推到出受力筋的长度计算公式如表表：AT 楼梯第一跑梯板底受力筋长度计算表梯板底受力筋长度＝梯板投影净长×斜度系数+伸入左端支座内长度+伸入右端支座内长度+弯勾× 2〔弯勾只光圆筋有〕梯板投影净长斜度系数伸入左端支座内长度伸入右端支座内长度弯勾Ln k＝max〔 5d， h〕max〔5d， h〕梯板底受力筋长度＝Ln ×k+max 〔 5d， h〕×× 2〔弯勾只光圆筋有〕思考与练习1、请用手工计算一号写字楼一层楼梯斜跑的底部受力筋长度。
〔 2〕、根数计算楼梯受力筋根数根据图 1.6.5 进行计算图根据图 1.6.5 可以推导出楼梯斜跑梯板受力筋根数计算如表表：楼梯斜跑梯板受力筋根数计算表梯板受力筋根数＝〔梯板净宽－保护层×2〕/受力筋间距 +1梯板净宽保护层受力筋间距Kn C S梯板受力筋根数＝〔Kn － 2C〕 /S+1(取整 )思考与练习1、请用手工计算一号写字楼一层楼梯斜跑的底部受力筋根数。
2、受力筋的分布筋〔 1〕、长度计算楼梯斜跑梯板分布筋长度根据图 1.6.6 进行计算图根据图 1.6.6 我们推导出楼梯斜跑梯板底受力筋的分布筋长度计算如表表：梯板底受力筋的分布筋长度计算表分布筋长度＝梯板净宽-保护层× 2+弯勾× 2梯板净宽保护层弯勾Kn C分布筋长度＝Kn-2C+6.25d × 2思考与练习1、请用手工计算一号写字楼一层楼梯斜跑的底局部布筋的长度。
AT型楼梯板配筋构造计算
AT型楼梯板配筋构造计算AT型楼梯的适用条件AT型楼梯的适用条件为：两梯梁之间的矩形梯板全部由踏步段构成，即踏步段两端均以梯梁为支座,凡是满足该条件的楼梯均可为灯型,如：双跑型梯（二个梯段中间加一楼梯休息中间平台）、双分平行型楼梯（一分二平行上楼）和剪刀型楼梯（一分二双向上楼）等，双端均支撑在梯梁上。
AT型楼梯平面注写方式集中注写的内容有5项：第1项为梯板类型代号与序号ATxx；第2项为梯板厚度h;第3项为路步段总高度Hs/踏步级数（m+l）,m为踏步数；第4项为上部纵筋及下部纵筋；第5项为梯板分布筋，梯板的分布钢筋可直接标注，也可统一说明。
如：ATl,h=120,1800/12,三级筋10（5）200；三级筋12@150分布筋一级8@250AT型楼梯板配筋构造上部纵筋锚固长度≥0∙35Iab(≥0.6lab),用于设计按较接的情况，括号内数据0∙6Iab用于设计考虑充分发挥钢筋抗拉强度的情况,具体工程中设计应指明采用何种情况。
上部纵筋需伸至支座对边再向下弯折15d o3,上部纵筋有条件时可直接伸入平台板内锚固，从支座内边算起总的锚固长度要不小于Ia方可，否则仍按伸入支座梁外侧角筋内缘计算。
地面标高为未做面层时的地面标高下部纵筋锚入梯梁≥5d且至少至支座中线钢筋混凝土基础或底板。
AT型楼梯的钢筋计算梯梁TLl宽200mm,AT3,h=120,1800/12,三级筋10@200;三级筋12@150,分布筋一级8@250斜长系数k=SQRt(bs人2+hs八2)/bs斜长L=bs*kbs=280,hs=150,k=1.134梯板下部纵筋三级12:大于5d=5*12=60mm,梯梁宽200mm,至少至梁中线，换算成斜长3080*1.134+2max(5d,100*1.134)=3720mm计算根数:1600-2*15=1570,1570/150+1=11根单位重量：3.279kg/m总重(kg):3.72*11*3.279=134.177kg下梯梁端上部纵筋三级筋10圆，120-15*2=90;15d=15*10=150 (3080/4+200-20)*1.134+90+150=1318mm计算根数:1600-2*15=1570,1570/200+1=9Ig下梯端部上部分布钢筋一级8圆：(同上梯端部上部分布筋一级8圆) 长度:1600-2*15=15701570+12.5*d=1670mm根数：上部分布筋从弯钩一侧起不扣50mm起算距，只在梯梁一侧扣50mm起算距(3080/4*1.134-50)/250=4根梯段底部分布钢筋一级8圆:长度:1600-2*15=15701570+12.5*d=1670mm根数：(3080*1.134-2*50)/250+1=25根上梯梁端上部纵筋三级筋10圆120-15*2=90;15d=15*10=150 (3080/4+200-20)*1.134+90+150=1318mm计算根数:1600-2*15=1570,1570/200+1=9Ig。
