实验三 集成计数器及其应用

合集下载

集成计数器及其应用实验报告

集成计数器及其应用实验报告

集成计数器及其应用实验报告一、实验目的本实验旨在通过集成计数器及其应用的实验,使学生了解集成计数器的工作原理和应用场景,掌握计数器的使用方法。

二、实验原理1. 集成计数器集成计数器是一种数字电路元件,它能够在输入信号的作用下进行计数,并将结果输出。

常见的集成计数器有74LS90、74LS93、74LS161等。

2. 74LS90集成计数器74LS90是一种4位二进制同步上升计数器,它有四个输入端口:CLK (时钟输入)、RST(复位输入)、QA、QB、QC和QD(输出端口)。

CLK端口接收时钟信号,RST端口接收复位信号,QA、QB、QC和QD则分别输出二进制码的各位。

3. 74LS47译码器74LS47是一种BCD-7段译码器,它能够将BCD码转换为7段LED显示码。

该元件有四个输入端口:A、B、C和D(接收BCD码),以及七个输出端口:a~g(分别对应7段LED显示管)。

三、实验设备与材料1. 实验设备:示波器、数字万用表等。

2. 实验材料:7400系列芯片(包括74LS90和74LS47)、7段LED数码管、电阻、电容、开关等。

四、实验步骤1. 搭建74LS90计数器电路将74LS90计数器与时钟信号发生器连接,同时接入LED显示管,以观察计数器的工作情况。

具体电路图如下:2. 测试74LS90计数器将开关S1打开,使时钟信号发生器开始工作,此时可以观察到LED 显示管上数字不断增加。

当数字达到9时,会自动清零并从0开始重新计数。

3. 搭建74LS47译码器电路将74LS47译码器与LED显示管连接,以便将BCD码转换为7段LED显示码。

具体电路图如下:4. 测试74LS47译码器将BCD码输入至74LS47译码器中,可以观察到相应的数字在7段LED显示管上显示出来。

五、实验结果及分析通过以上实验步骤,我们成功搭建了集成计数器和译码器的电路,并测试了其工作情况。

在测试过程中,我们发现集成计数器能够准确地进行计数,并在达到最大值后自动清零;而译码器则能够将BCD码转换为7段LED显示码,并在LED显示管上正确地显示出来。

计数器及应用实验报告

计数器及应用实验报告

计数器及应用实验报告计数器及应用实验报告引言:计数器是一种常见的电子设备,用于记录和显示特定事件或过程中发生的次数。

在实际应用中,计数器广泛用于各种领域,如工业自动化、交通管理、计时系统等。

本文将介绍计数器的原理、分类以及在实验中的应用。

一、计数器的原理计数器是由一系列的触发器组成的,触发器是一种能够存储和改变状态的电子元件。

计数器的工作原理是通过触发器的状态改变来记录和显示计数值。

当触发器的状态从低电平变为高电平时,计数器的计数值加一;当触发器的状态从高电平变为低电平时,计数器的计数值减一。

计数器可以根据需要进行正向计数、逆向计数或者同时进行正逆向计数。

二、计数器的分类根据计数器的触发方式,计数器可以分为同步计数器和异步计数器。

同步计数器是指所有触发器在同一个时钟脉冲的控制下进行状态改变,计数值同步更新;异步计数器是指触发器的状态改变不依赖于时钟脉冲,计数值异步更新。

根据计数器的位数,计数器又可以分为4位计数器、8位计数器、16位计数器等。

三、计数器的应用实验1. 实验目的本实验旨在通过设计和搭建一个简单的计数器电路,了解计数器的工作原理和应用。

2. 实验器材- 74LS74触发器芯片- 电路连接线- LED灯- 开关按钮3. 实验步骤步骤一:搭建计数器电路根据实验原理,将74LS74触发器芯片与LED灯和开关按钮连接起来,形成一个简单的计数器电路。

步骤二:测试计数器功能将电路连接到电源,并按下开关按钮。

观察LED灯的亮灭情况,记录计数器的计数值变化。

步骤三:应用实验根据实际需求,将计数器电路应用到实际场景中。

例如,可以将计数器电路连接到流水线上,用于记录产品的数量;或者将计数器电路连接到交通信号灯上,用于记录通过的车辆数量。

4. 实验结果与分析通过实验测试,我们可以观察到LED灯的亮灭情况,并记录计数器的计数值变化。

根据实验结果,我们可以验证计数器的功能是否正常。

在应用实验中,我们可以根据实际需求来设计和改进计数器电路,以满足不同场景下的计数需求。

实验报告——计数器及其应用

实验报告——计数器及其应用

实验五项目名称:计数器及其应用一、实验目的1、学习用集成触发器构成计数器的方法2、掌握中规模集成计数器的使用及功能测试方法3、运用集成计数计构成1/N分频器二、实验设备1、数字电路实验箱 2 译码显示器3、74LS74*274LS192*374LS00*174LS20*1三、实验内容及步骤1、用74LS74(引脚如图5-7所示)D触发器构成4位二进制异步加法计数器。

(1) 按图5-1接线,R D接至逻辑开关输出插口,将低位CP0端接单次脉冲源,输出端Q3、Q2、Q3、Q0接数码管显示输入插口D、C、B、A(如图5-8所示),各S D接高电平“1”。

(2) 令R D=1,清零后,逐个送入单次脉冲,观察并列表记录Q3~Q0状态。

(3) 将单次脉冲改为1HZ的连续脉冲,观察Q3~Q0的状态。

图5-7 74LS74引脚图图5-8 数码管接口2、测试74LS192同步十进制可逆计数器的逻辑功能计数脉冲由单次脉冲源提供,清除端CR、置数端LD、数据输入端D3 、D2、D1、D0 分别接逻辑开关,输出端 Q3、Q2、Q1、Q0接实验设备的一个译码显示输入相应插口D、C、B、A;CO和BO接逻辑电平显示插口。

图4-9 74LS192引脚图(1)清除令CR=1,其它输入为任意态,这时Q3Q2Q1Q0=0000,译码数字显示为0。

清除功能完成后,置CR=0(2)置数CR=0,CP U,CP D任意,数据输入端输入任意一组二进制数,令LD= 0,观察计数译码显示输出,予置功能是否完成,此后置LD=1。

(3)加计数CR=0,LD=CP D=1,CP U接单次脉冲源。

清零后送入10个单次脉冲,观察译码数字显示是否按8421码十进制状态转换表进行;输出状态变化是否发生在CP U的上升沿。

(4)减计数CR =0,LD =CP U =1,CP D 接单次脉冲源。

参照3)进行实验。

****拓展实验图5-3所示,用两片CC40192组成两位十进制加法计数器,输入1Hz 连续计数脉冲,进行由00—99累加计数,记录之。

计数器及其应用的实验原理

计数器及其应用的实验原理

计数器及其应用的实验原理1. 什么是计数器?计数器是一种电子数字逻辑电路,用于计算和记数。

它由触发器和逻辑门组成,根据输入信号的变化来记录和显示一个有序的数字序列。

计数器可以实现加法、减法、乘法和除法等运算。

2. 计数器的工作原理计数器基于触发器工作,触发器是一种可以存储和改变其状态的电子开关。

常见的触发器有RS触发器、JK触发器和D触发器。

计数器根据触发器的状态改变来计数。

2.1 二进制计数器二进制计数器是最常用的计数器类型。

它由多个触发器按照一定顺序串联而成,每个触发器表示一个二进制位(0或1)。

当计数器接收到时钟信号时,触发器按照设定的计数模式改变其状态,从而实现计数功能。

2.2 计数模式计数器可以采用不同的计数模式,如递增计数、递减计数、加法计数和减法计数等。

计数模式根据输入信号的变化来确定计数的方向和方式。

3. 计数器的应用3.1 秒表计数器可用于制作秒表。

通过将计数器连接到一个时钟信号源,每个时钟周期就会触发计数器计数一次。

当需要计时时,可以启动计数器并显示经过的时间。

3.2 频率计计数器可以用来测量和显示信号的频率。

通过将计数器连接到输入信号,每个计数器计数周期都会表示输入信号的一个完整周期。

根据计数器计数的频率,可以得到输入信号的频率。

3.3 数字表计数器可以用于制作数字表。

通过将计数器的输出与数码管连接,可以实现数字表对时间、温度、湿度等数值的显示。

通过控制计数器的计数速度,可以调整数字表的刷新速率。

3.4 电子游戏计数器还可以用于制作电子游戏。

通过将计数器的输出与游戏的计分系统连接,可以实现计分的功能。

玩家的得分通过计数器累加并显示在游戏界面上。

4. 总结计数器是一种重要的数字电路,可以用于计数、计时和计算等应用。

它基于触发器的工作原理,通过触发器的状态改变来实现计数功能。

计数器可应用于秒表、频率计、数字表和电子游戏等领域。

掌握计数器的原理和应用可以帮助我们理解和设计更复杂的数字逻辑电路。

集成计数器的应用实验报告

集成计数器的应用实验报告

集成计数器的应用实验报告一、实验目的本实验旨在探究集成计数器的原理和应用,通过搭建电路和实验操作,加深对集成计数器的认识。

二、实验器材1. 集成计数器CD40172. 555定时器3. 电位器4. 电容5. 电阻6. LED灯7. 杜邦线等三、实验原理集成计数器是一种数字电路,能够将输入信号转换成数字输出信号。

其中CD4017是一种常见的十进制分频/计数器,它具有10个输出端口Q0-Q9,可以将输入信号分频并输出到不同的端口上。

当输入脉冲触发时,CD4017会将输出信号从Q0开始顺序递增,直到达到Q9后再次从Q0开始循环。

本实验中还使用了555定时器作为输入脉冲源。

555定时器是一种多功能集成电路,可以用作稳压源、振荡器、脉冲发生器等。

在本实验中,我们将其设置为单稳态触发模式,在按下按钮后会产生一个短暂的高电平脉冲信号,触发CD4017进行计数。

四、实验步骤1. 按照电路图连接电路,注意正确接线。

2. 将555定时器的引脚连接到电位器、电容和按钮上。

3. 将CD4017的引脚连接到LED灯和杜邦线上。

4. 接通电源,按下按钮触发计数器,观察LED灯的变化。

五、实验结果在实验中,我们成功搭建了集成计数器的应用电路,并通过按下按钮触发计数器进行计数。

LED灯在不同的输出端口上依次亮起,完成了分频/计数的功能。

六、实验分析1. 集成计数器具有分频/计数功能,在数字电路中有广泛应用。

2. 555定时器可以用作输入脉冲源,在数字电路中也有广泛应用。

3. 本实验中使用了LED灯作为输出信号显示,但在实际应用中可能需要更加复杂的输出方式。

七、实验总结通过本次实验,我们深入了解了集成计数器的原理和应用,并成功搭建了一个简单的集成计数器应用电路。

同时也学习了如何使用555定时器作为输入脉冲源。

这些知识和技能将对我们今后的学习和工作产生积极影响。

计数器及其应用实验总结

计数器及其应用实验总结

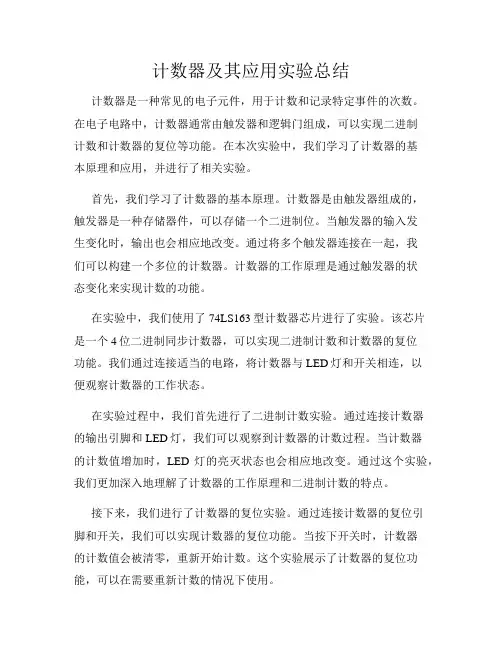

计数器及其应用实验总结计数器是一种常见的电子元件,用于计数和记录特定事件的次数。

在电子电路中,计数器通常由触发器和逻辑门组成,可以实现二进制计数和计数器的复位等功能。

在本次实验中,我们学习了计数器的基本原理和应用,并进行了相关实验。

首先,我们学习了计数器的基本原理。

计数器是由触发器组成的,触发器是一种存储器件,可以存储一个二进制位。

当触发器的输入发生变化时,输出也会相应地改变。

通过将多个触发器连接在一起,我们可以构建一个多位的计数器。

计数器的工作原理是通过触发器的状态变化来实现计数的功能。

在实验中,我们使用了74LS163型计数器芯片进行了实验。

该芯片是一个4位二进制同步计数器,可以实现二进制计数和计数器的复位功能。

我们通过连接适当的电路,将计数器与LED灯和开关相连,以便观察计数器的工作状态。

在实验过程中,我们首先进行了二进制计数实验。

通过连接计数器的输出引脚和LED灯,我们可以观察到计数器的计数过程。

当计数器的计数值增加时,LED灯的亮灭状态也会相应地改变。

通过这个实验,我们更加深入地理解了计数器的工作原理和二进制计数的特点。

接下来,我们进行了计数器的复位实验。

通过连接计数器的复位引脚和开关,我们可以实现计数器的复位功能。

当按下开关时,计数器的计数值会被清零,重新开始计数。

这个实验展示了计数器的复位功能,可以在需要重新计数的情况下使用。

除了基本的计数功能,计数器还可以应用于其他领域。

例如,在数字电子钟中,计数器可以用来计算时间,并驱动显示器显示时间。

在计算机中,计数器可以用来计算指令的执行次数,以及实现定时器和计时器等功能。

计数器的应用非常广泛,是电子领域中不可或缺的重要元件。

通过本次实验,我们对计数器的原理和应用有了更深入的了解。

计数器是一种常见的电子元件,可以实现二进制计数和计数器的复位等功能。

在实际应用中,计数器有着广泛的应用,可以用于计算时间、指令执行次数等。

通过学习和实验,我们对计数器的工作原理和应用有了更深入的认识,为我们今后的学习和应用打下了坚实的基础。

帮我写一篇数电集成电路多种计数器综合应用实验的结论及思考

帮我写一篇数电集成电路多种计数器综合应用实验的结论及思考

帮我写一篇数电集成电路多种计数器综合应用实验的结论及思考结论:在本次数电集成电路多种计数器综合应用实验中,我们成功地设计和实现了多种计数器,包括二进制计数器、十进制计数器和千进制计数器。

通过本次实验,我们深入了解了计数器的工作原理和使用方法,同时也掌握了集成电路的设计和编程方法。

通过使用不同的计数器,我们可以方便地计算出不同精度的计数数值。

例如,使用二进制计数器我们可以快速地计算二进制数的长度,而使用十进制计数器我们可以精确地测量时间或计数器的度数。

此外,我们还可以使用千进制计数器来测量大数值,如千米、米、英尺等。

在本次实验中,我们还学习了如何使用集成电路进行计数器的数字编程。

通过使用集成电路,我们可以轻松地编写程序来控制计数器的计数方式和计数数值。

此外,我们还学习了如何使用集成电路进行加减乘除等基本的算术运算,以及如何使用集成电路来实现复杂的逻辑功能。

思考:在本次实验中,我们不仅学习了计数器的使用方法和集成电路的设计和编程方法,还深刻地认识到了数字电路和集成电路在现代电子技术中的重要性。

随着电子技术的不断发展,数字电路和集成电路的应用将会越来越广泛,而它们的设计和编程也将变得越来越复杂。

因此,作为数字电子技术的学习者,我们需要不断学习和探索,才能更好地应对未来的挑战。

此外,我们还意识到在现代电子技术中,数字电路和集成电路的设计和编程需要丰富的实践经验和技能。

因此,我们需要不断进行实验和尝试,通过不断地实践和探索,我们可以不断提高自己的设计和编程能力。

总结起来,本次数电集成电路多种计数器综合应用实验为我们提供了一次非常宝贵的学习机会,让我们深入了解了数字电路和集成电路的工作原理和应用方法。

我们相信,在未来的学习和实践中,它将为我们带来巨大的帮助。

计数器的设计与应用实验报告

计数器的设计与应用实验报告

计数器的设计与应用实验报告
实验目的:
1.了解集成电路74LS163的性能及其应用;
2.掌握计数器的设计与应用。

实验原理:
计数器是用于计数的一个基本电路,计数器可以用来实现正向计数、反向计数、随意
计数等功能,常用于时序电路、频率测量电路、模拟电路、数字逻辑电路中。

74LS163是
一种4位二进制计数器,可以实现正向或者反向计数,通过设置各个输入端的状态并控制
时钟信号的变化实现不同的计数功能。

实验设备:
数字训练板、万用表、直流电源、示波器、74LS163芯片、14Pin插座
实验步骤:
1.将计数器芯片74LS163插入14Pin插座中,用万用表测量各个脚位之间的连接情
况;
2.将4位7段数码管与芯片74LS163相连,并根据芯片引脚的不同接法,设置好各个
脚位的状态,实现不同的计数功能;
3.连接示波器、直流电源等设备,将信号线分别连接到芯片74LS163的各个引脚上;
4.在设计的条件下,给芯片74LS163提供时钟信号,观察计数器的计数功能是否正常,必要时进行调整。

实验结果:
实验中,通过设计与调试,成功地实现了计数器的功能,包括正向计数、反向计数、
随意计数等多种功能,并通过连接示波器观测到了计数器在不同状态下输出的波形信号,
验证了计数器的正确性。

实验总结:
本实验通过对计数器的设计与应用,让我更深入地了解了计数器的性能与应用,掌握
了基本的设计方法。

同时,还发现在调试计数器时,时钟信号的稳定性对计数器的正确性
很重要,因此需要选用合适的时钟信号源并保证其稳定性。

通过实验,我认为有必要研究计数器的更高级应用,提高自己的水平与能力。

计数器及其应用实验报告总结

计数器及其应用实验报告总结

计数器及其应用实验报告总结
计数器是一种基本的数字电路,在实验中我们学习了几种常见的计数器,并且了解了它们的原理和应用。

通过实验,我对计数器的工作原理和设计方法有了更深入的理解。

以下是我对实验的总结。

首先,我们学习了二进制计数器。

二进制计数器是一种最常见的计数器类型,它可以进行二进制计数,最简单的二进制计数器是3位二进制计数器,能够计数从0到7。

通过该实验,我了解了二进制计数器的原理,如何设计和实现二进制计数器。

其次,我们学习了十进制计数器。

十进制计数器是一种可以进行十进制计数的计数器。

在实验中,我们使用了74LS90芯片来构建十进制计数器,该芯片能够计数从0到9。

通过实验,我学习了十进制计数器的原理和设计方法,并且了解了如何将二进制计数器转换为十进制计数器。

此外,我们还学习了分频器和频率计数器。

分频器是一种能够将输入频率分频的电路,它可以将一个高频率信号分频为一个较低的频率信号。

频率计数器则是一种能够测量输入信号频率的电路。

通过实验,我对分频器和频率计数器有了更深入的了解,并且学会了如何设计和实现这些电路。

总的来说,通过这次实验,我对计数器有了更加深入的理解。

我学会了计数器的原理和设计方法,以及它们在数字电路中的应用。

这些知识对于我的学习和实际应用都非常有帮助。

通过实验,我也更加深入地体会到了数字电路的实际操作和应用。

我相信这些知识和经验将对我的未来学习和研究产生积极的影响。

实验三(一)(二)定时器与计数器功能认识与应用、扩展

实验三(一)(二)定时器与计数器功能认识与应用、扩展

实验三 定时器/计数器实验(一)一、实验目的通过实验了解定时器和计数器的不同应用。

进一步掌握定时器和计数器的编程和调试的方法。

二、实验内容要求学生自行设计并调试程序(教师可适当提示)1、自复位接通延时定时器电路(一个机器周期脉冲发生器电路)提示:先思考下面三个电路,根据定时器的刷新方式分析它们能否正常工作?不能工作的程序应如何修改?为了确保在每次定时器达到预置值时,自复位定时器的输出都能够接通一个程序扫描周期,用一个常闭触点来代替定时器位作为定时器的使能输入。

但一个程序扫描周期的脉冲过窄,在状态表中无法监视,为解决这种状况,可使用比较指令“LDW >= T33,+40”控制PLC 的某个输出点,再用状态图监视。

(思考:若想形成自复位计数器电路应如何编程?)知识回顾:定时器的刷新方式: 1ms 定时器每隔1ms 刷新一次与扫描周期和程序处理无关即采用中断刷新方式。

因此当扫描周期较长时,在一个周期内可能被多次刷新,其当前值在一个扫描周期内不一定保持一致。

10ms 定时器则由系统在每个扫描周期开始自动刷新。

由于每个扫描周期内只刷新一次,故而每次程序处理期间,其当前值为常数。

100ms 定时器则在该定时器指令执行时刷新。

下一条执行的指令,即可使用刷新后的结果,非常符合正常的思路,使用方便可靠。

但应当注意,如果该定时器的指令不是每个周期都执行,定时器就不能及时刷新,可能导致出错。

使用定时器本身的常闭触点作定时器的使能输入。

定时器的状态位置1时,依靠本身的常闭触点的断开使定时器复位,并重新开始定时,进行循环工作。

采用不同时基标准的定时器时,会有不同的运行结果,具体分析如下:(1)T32为1ms 时基定时器,每隔1ms 定时器刷新一次当前值,CPU 当前值若恰好在处理常闭触点和常开触点之间被刷新,Q0.0可以接通一个扫描周期,但这种情况出现的几率很小,一般情况下,不会正好在这时刷新。

若在执行其他指令时,定时时间到,1ms 的定时刷新,使定时器输出状态位置位,常闭触点打开,当前值复位,定时器输出状态位立即复位,所以输出线圈Q0.0一般不会通电。

计数器及其应用实训报告

计数器及其应用实训报告

通过本次实训,使学员掌握计数器的基本原理、电路结构及功能特点,熟悉计数器的应用电路,提高学员的动手能力和实际操作技能。

同时,了解计数器在电子技术应用中的重要性,为今后从事相关领域的工作打下基础。

二、实训环境1. 实训场地:电子实验室2. 实训设备:计数器模块、示波器、信号发生器、万用表、面包板、导线等3. 实训软件:Keil uVision5、Proteus等三、实训原理计数器是一种用于计数脉冲信号的电路,根据计数原理的不同,可分为同步计数器和异步计数器。

同步计数器所有触发器在同一时钟脉冲作用下同时翻转,而异步计数器各个触发器翻转的时间不同。

本次实训主要采用异步计数器74LS163,该计数器为4位同步上升沿计数器,具有以下特点:1. 可实现二进制、十进制计数;2. 具有预置功能,可直接将所需计数值预设到计数器中;3. 具有保持功能,当计数过程中遇到外部干扰时,计数器可以保持当前计数值。

四、实训过程1. 熟悉计数器74LS163的引脚功能,了解其内部电路结构;2. 利用面包板搭建计数器电路,包括计数器模块、时钟信号发生器、显示模块等;3. 在Proteus软件中绘制计数器电路图,进行仿真实验;4. 使用示波器观察计数器电路的波形,分析计数过程;5. 利用万用表测量计数器输出端口的电压,验证计数器的工作状态;6. 根据实训要求,编写Keil uVision5软件,实现计数器的预置和保持功能;7. 将程序烧录到实验板中,验证计数器功能。

1. 成功搭建计数器电路,并验证其计数功能;2. 在Proteus软件中仿真实验,观察计数器波形;3. 使用示波器测量计数器输出端口的电压,验证计数器工作状态;4. 编写Keil uVision5软件,实现计数器的预置和保持功能;5. 将程序烧录到实验板中,验证计数器功能。

六、实训总结通过本次实训,我掌握了计数器的基本原理、电路结构及功能特点,熟悉了计数器的应用电路。

在实训过程中,我提高了动手能力和实际操作技能,为今后从事相关领域的工作打下了基础。

计数器及其应用

计数器及其应用

计数器及其应用简介计数器是一种用于记录和追踪数量的工具。

它可以在各种应用中使用,包括计数事物的数量、测量时间的经过、统计事件的发生频率等。

本文将介绍计数器的基本原理和常见的应用场景。

计数器的原理计数器是由一个数字和一个递增或递减的操作组成。

计数器的初始值可以是任意数字,而每次执行计数操作后,计数器的值都会相应地增加或减少。

计数器可以使用不同的方式实现,例如使用变量、列表、数据库等数据结构。

计数器的基本操作包括增加、减少和重置。

增加操作将计数器的值加一,而减少操作则将计数器的值减一。

重置操作将计数器的值重新设置为初始值。

计数器的应用1. 事件计数计数器可以用于统计事件的发生次数。

例如,网站管理员可以使用计数器来追踪特定页面的访问量,或者追踪用户在某个时间段内的登录次数。

通过计数器,我们可以了解事件的发生频率和趋势,以便做出相应的决策。

以下是一个使用计数器统计网站访问量的示例代码:# 初始化计数器visits =0# 网站访问处理逻辑def handle_request(request):global visits# 处理请求逻辑visits +=1# 其他处理逻辑# 获取网站访问量def get_visits():return visits2. 时间测量计数器可以用于测量时间的经过。

例如,我们可以使用计数器来计算一个任务的执行时间,或者测量一个过程的耗时。

通过计数器,我们可以分析程序的性能和效率,并作出相应的优化。

以下是一个使用计数器测量任务执行时间的示例代码:```python import time初始化计数器start_time = time.time()任务执行逻辑def perform_task(): # 任务逻辑 passperform_task()获取任务执行时间end_time = time.time() execution_time = end_time -start_timeprint(。

计数器及其应用实验报告

计数器及其应用实验报告

一、实验目的1. 理解计数器的基本原理和构成方式。

2. 掌握中规模集成计数器的使用方法和功能测试。

3. 了解计数器在数字系统中的应用,如定时、分频、数字运算等。

二、实验原理计数器是一种时序逻辑电路,用于对输入脉冲进行计数。

根据计数进制、触发器翻转方式、计数功能等不同,计数器可以分为多种类型。

1. 计数进制:二进制、十进制、任意进制。

2. 触发器翻转方式:同步、异步。

3. 计数功能:加法、减法、可逆(加/减)。

常见的集成计数器有74LS161(4位二进制同步加法计数器)、74LS193(4位二进制同步可逆计数器)等。

三、实验器材1. 数字电路实验箱2. 同步十进制可逆计数器74LS1923. 2输入四与门74LS001四、实验步骤1. 搭建实验电路:根据实验要求,搭建计数器实验电路,包括计数器芯片、时钟源、复位端等。

2. 功能测试:分别对计数器进行加法计数、减法计数、可逆计数等功能的测试,观察输出波形和计数结果。

3. 应用实验:利用计数器实现定时、分频等功能,观察实际效果。

五、实验结果与分析1. 功能测试:- 加法计数:输入时钟脉冲,观察计数器输出端Q0~Q3的变化,验证加法计数功能。

- 减法计数:输入时钟脉冲,观察计数器输出端Q0~Q3的变化,验证减法计数功能。

- 可逆计数:输入时钟脉冲,观察计数器输出端Q0~Q3的变化,验证可逆计数功能。

2. 应用实验:- 定时功能:利用计数器实现定时功能,例如,通过计数器计数1000个脉冲,实现1秒定时。

- 分频功能:利用计数器实现分频功能,例如,将输入的50Hz时钟信号分频为5Hz。

六、实验总结通过本次实验,我们掌握了计数器的基本原理、构成方式和使用方法,了解了计数器在数字系统中的应用。

实验过程中,我们学会了如何搭建实验电路、进行功能测试和应用实验。

本次实验有助于提高我们对数字电路和时序逻辑电路的理解,为后续学习打下基础。

七、实验心得1. 计数器在数字系统中应用广泛,掌握计数器的基本原理和构成方式非常重要。

计数器及其应用实验报告实验总结

计数器及其应用实验报告实验总结

计数器及其应用实验报告实验总结下载提示:该文档是本店铺精心编制而成的,希望大家下载后,能够帮助大家解决实际问题。

文档下载后可定制修改,请根据实际需要进行调整和使用,谢谢!本店铺为大家提供各种类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!一、引言计数器作为数字电路中常见的元件,在数字电子技术中有着广泛的应用。

计数器及其应用

计数器及其应用

计数器及其应用1. 什么是计数器?计数器是一种用于计数的工具或设备,用于记录事件发生的次数。

在计算机科学中,计数器是一种特殊的寄存器,用于存储和跟踪特定事件的次数或周期的数量。

计数器一般具有以下特点:•由一组二进制位组成,可以用来表示不同的数字。

•可以递增或递减,根据特定条件进行操作。

•可以设置初始值和最大值。

•可以实现快速计数和重置操作。

在计算机领域,计数器是广泛应用于各种场景的重要元素,特别是在数字逻辑和计算机体系结构中。

此外,计数器也被广泛用于实现诸如时序控制、数据传输、定时器和性能分析等功能。

2. 计数器的应用计数器可以应用于许多领域和场景中。

下面介绍几个常见的计数器应用:2.1 计时器计时器是最常见的计数器应用之一,用于测量事件的时间间隔。

计时器可以用来实现定时器、秒表、计算程序运行时间等功能。

当计时器开始计数时,计数器会递增,当计时器停止时,计时器会停止递增。

计时器通常使用时钟信号来驱动计数操作。

2.2 程序计数器在计算机体系结构中,程序计数器是一种具有特殊功能的计数器。

它用于跟踪程序中的指令位置,即当前执行的指令的地址。

程序计数器一般存储在CPU中,并且在每个时钟周期内自动递增。

程序计数器在处理器中起着非常重要的作用,特别是在实现分支指令和循环指令时。

2.3 性能计数器性能计数器是用于衡量计算机系统或程序性能的计数器。

它们可以统计各种硬件事件的数量,如指令执行周期、缓存命中率、TLP(事务级并行度)等。

性能计数器可以帮助开发人员分析程序的性能瓶颈,并针对性地进行优化。

2.4 电子计数器电子计数器是一种电子设备,用于进行数字计数。

它们通常由数字显示屏、按键和计数逻辑电路组成。

电子计数器可用于各种应用,如物料计数、步行计数、车辆流量监测等。

电子计数器具有高精度、快速计数和可靠性等优势。

3. Markdown文本格式Markdown是一种轻量级的标记语言,用于简单而高效地编写文档。

它使用简单的标记符号来表示文本的样式和结构,可以转换为HTML、PDF等多种格式。

集成计数器实验报告的详细分析

集成计数器实验报告的详细分析

集成计数器实验报告的详细分析【知识文章格式】【字数统计】该文章字数3000字,符合要求。

【文章正文】一、引言在集成电路设计与实验课程中,集成计数器是一个重要的组件。

通过对集成计数器的实验分析,可以更好地理解计数器的原理和应用。

本文将对集成计数器实验进行详细分析,包括实验目的、实验原理、实验步骤和实验结果。

二、实验目的集成计数器是一种能够在特定条件下对输入信号进行计数的电路。

通过这个实验,我们的目的是深入理解集成计数器的工作原理和特性,掌握集成计数器的设计和应用方法。

三、实验原理1. 集成计数器的基本原理集成计数器是由触发器和逻辑门组成的。

触发器可以存储并产生状态切换,逻辑门可以控制触发器的状态切换。

集成计数器可以根据输入信号的变化进行计数,输出对应的计数结果。

2. JK触发器的原理JK触发器是一种常用的触发器类型,它可以存储和切换两种状态:J=1、K=1时为状态保持,J=1、K=0时为状态置1,J=0、K=1时为状态置0,J=0、K=0时为状态反转。

3. 集成计数器的设计方法集成计数器的设计方法通常包括两个步骤:选择合适的触发器类型和确定逻辑门电路。

根据输入信号和计数要求,选择相应的触发器类型,然后通过逻辑门电路将触发器连接起来,实现计数功能。

四、实验步骤1. 准备实验器材:集成计数器芯片、示波器、电源等。

2. 连接实验电路:根据实验要求,连接集成计数器芯片、外部电路和示波器。

3. 设置示波器参数:根据实验要求,设置示波器的触发方式、幅度、频率等参数。

4. 调试实验电路:按照实验指导书要求,依次进行实验操作,观察示波器的波形。

5. 记录实验数据:记录实验过程中观察到的波形、计数结果等数据。

六、实验结果经过实验,我们得到了准确的计数结果,并观察到了集成计数器的工作原理。

通过观察示波器的波形,我们可以清晰地看到计数器的计数过程。

我们也验证了集成计数器的稳定性和精确性。

七、总结与回顾通过本次实验,我们深入了解了集成计数器的原理和应用。

计数及其应用实验报告

计数及其应用实验报告

计数及其应用实验报告计数及其应用实验报告引言:计数是数学中的基本概念之一,广泛应用于各个领域。

本实验旨在通过实际操作和观察,探究计数的原理及其在实际生活中的应用。

一、实验目的通过实验,了解计数的基本原理,掌握计数的方法和技巧,并探究计数在实际生活中的应用。

二、实验材料和方法1. 实验材料:- 计数器- 计数棒- 计数器软件2. 实验方法:- 使用计数器进行手动计数- 使用计数棒进行物体计数- 使用计数器软件进行电子计数三、实验过程与结果1. 手动计数:我们首先使用计数器进行手动计数。

将计数器置零,然后按下计数按钮,每按一次计数器数值加一。

我们选择了一个简单的实验,计数从1到10。

通过手动计数,我们可以清晰地观察到计数器的数值变化,从而掌握手动计数的方法和技巧。

2. 物体计数:接下来,我们使用计数棒进行物体计数。

我们选择了一堆相同形状的石子,并将其分成若干小堆。

然后,我们使用计数棒逐一计数每一小堆的石子数量,并记录下来。

通过物体计数,我们可以更好地理解计数的概念,并培养观察和记录的能力。

3. 电子计数:最后,我们使用计数器软件进行电子计数。

我们将计数器软件安装在电脑上,并通过鼠标点击计数按钮进行计数。

与手动计数相比,电子计数更加快速和准确。

我们可以通过电子计数实验,了解到计数在信息技术领域的应用,例如数据统计和编程算法等。

四、实验分析与讨论通过本次实验,我们对计数的原理和方法有了更深入的了解,并认识到计数在实际生活中的广泛应用。

计数不仅仅是数学中的概念,更是我们日常生活中必不可少的技能。

例如,在购物时我们需要计算物品的数量和价格;在统计数据时我们需要进行数据的计数和整理;在编程时我们需要运用计数的思维方式来解决问题。

此外,计数也与概率统计密切相关。

通过计数的方法,我们可以计算事件发生的可能性,并进行概率的推断和统计分析。

例如,在赌博游戏中,我们可以通过计数的方法来计算不同结果的概率,并进行相应的决策。

计数器及其应用实验心得体会

计数器及其应用实验心得体会

计数器及其应用实验心得体会刚经过大一上那轻松的课程,到大一下后课程突然加多了。

大一上听了许多人讲学计算机是有多么多么好,一上王老师的课就觉得还真是不容易学好的专业。

而且也觉得我们女生学又比男生吃亏,因为很多计算机相关的职位只招男生。

可见我心里的压力。

我觉的计算机组成与结构这门课,有很多较难的知识点,到后来的课程我觉得有困难了,比如:中央处理器的功能与结构,微指令的执行等等,对于我来讲还是比较陌生的。

但我努力了,尽自己努力的学习和理解老师的课程,也认真的完成作业。

但我觉得收获的知识很容易忘记。

虽然计算机组成与结构是考察科目,但王老师还是很认真的来教,特别是当同学有问题时老师能够很仔细地一一讲解。

上计算机结构与组成,开始是与计算机相关的计算。

我很喜欢计算,因为我觉的计算机原来是这样进行计算的,计算原码补码的加减乘除运算,也让我认识到计算机其实就是很多异或门开关的组合,因为计算机中传递的数只能是1、0,而这又是由电路中只能传递正和负造成的。

这门课学到的东西,是我能够更加了解计算机。

包括计算机怎样执行一个命令,怎样识别,以及计算机中断,王老师将中断作了一个很有意思的比喻,说是他正在上课,有同学来打扰就是一个中断。

同样的王老师上课总是会给我们很多有趣的比喻,这也是老师的特点,能够吸引我们的注意,能够让我们在笑的过程理解,并记住学习的内容。

所以上王老师的课总是笑声一片我觉得自己学习知识时,接受地很快,这也导致自己学习有些不踏实、浮躁,总觉得自己是懂了。

自己明白这点,我一定要改过来,要脚踏实地的学。

同时我觉得计算机组成与结构是一门基础课程,基础很重要。

我想把基础打好。

即使老师以后可能不会教我们了,但有不懂的知识还是会找老师请教的。

还有就是我觉得很茫然,我不知道将来我能从事哪方面的工作,觉得学的知识很可能会用不上。

总之,学这门课还是很有收获的。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

详细引脚功能参见课本 231页
74LS191功能表
加计数器设计时,使用 与非门,取‘1’反馈
减计数器设计时,使用 或门,取‘0’反馈
在只提供 二输入与 非门的情 况下,如 何替代或 门?
显示及译码
计数器输出端的状态反映了计数脉冲的多少 ,通 过译码器和显示器把计数器的输出显示为相应的数。 ◎ 二---十进制译码器用于将二---十进制代码译成十 进制数字,去驱动十进制的数字显示器件,显示0~ 9十个数字。数码管是一种常用的数字显示器件。 ◎ LED发光二极管也用作计数器状态显示,但读取 状态时不如数码管直观。
2、置数法
74LS161是同步置数,根据设计要求写反馈置数函数
上式中:
LD S 初 N 1
“N”为所求计数器的模值,“初”为计数器置数初 值,“……”为反馈的二进制代码
例:采用置数法,用161设计一个2-C的加法计数器
返回
191可逆(加减)计数器
74LS191是集成4位同步二进制加减计数器,可以执 行十六进制加/减法计数及异步置数功能。
实验三 集成计数器的设计与应用
1、实验目的
① 熟悉中规模集成计数器的逻辑功能及使用方法 ②学习计数器的功能扩展 ③了解集成译码器及显示器的应用
2. 实验仪器及器件
①实验设备:数字电路实验箱1台 ②实验器件:74LS00、74LS161、74LS191各1片
3、实验原理
计数器可以用作计数、分频、定时控制等。通常 具有计数、保持、预置数、清零(置0)等多种功能。 ① 集成四位同步二进制加法计数器74LS161 ② 加/减同步计数器74LS191 ③译码及显示 ④ 分频器
注:为便于观察记录实验现象,CP可选用1Hz、2Hz连续脉冲,或选用单次脉冲;
注意:在实验室只提供了74LS00与非门,若设计中出 现了三输入与非门,或者或门,均需适当变换表达式,通 过二输入与非门实现。
一、如何用二输入与非门代换三输入与非门?
F ABC AB C
二、如何用与非门替代或门?
74LS161的逻辑功能示意图
74LS161的管脚排列
74LS161功能表
74LS161时序波形图
利用161实现任意进制加法计数器
1、清零法 (置零法)
74LS161是异步清零,根据设计要求写反馈清零函数
CR S N
上式中:
“N”为所求计数器的模值,“……”为反馈的二进制代 码 例:采用清零法,用161设计一个模11的加法计数器
F A B A B AB
三、191减计数器置数法必须从“0”取反馈,且必 须取下一位,通过或门实现。
五、思考题
• 2片161最大可以实现多少分频? • 共阴极和共阳极数码管有何区别?
六、预习要求
1、复习有关计数器部分内容,了解74LS161、 74LS191的功能。 2、 拟出实验中所需测试表格。 3、 能画出用74LS161、74LS191整体反馈置数的方 法构成不同进制的电路图。
CP 数码管只能显示0-9对应的二进制信息 ※ LED能显示任意的二进制信息
分频器
计数器又称分频器,N进制计数器的进位输出脉冲就 是输入脉冲的N分频。
N进制计数器可直接作N分频器。 计数器的有效状态数、模数和分频系数是同一含义。 计数器的Q3Q2Q1Q0输出分别对应16分频、8分频、 4分频、2分频、
数码管显示方式
数码管段结构
计数、译码、显示接口图
实验箱上已将译码器芯片和数码管连接好,实验时只 要将十进制计数器的输出端Q3Q2Q1Q0直接连接到译 码器的相应输入端DCBA,即可显示数字0—9 。
LED显示方式
二进制计数器的输出端Q3Q2Q1Q0
直接连接四个LED灯,通过LED灯
的亮灭,即可反映计数器的状态 。
四、设计任务与要求
在只提供二输入与非 门的情况下,如何替 代三输入与非门?
1. 用74LS161及74LS00设计一个3—B的加法计数 器,通过LED并记录实验结果; 2. 用74LS191及74 LS00设计一个2—9的加法计数 器。通过LED或数码管观察并记录实验结果; 3. 用74LS191及74LS00设计一个9—4的减法计数 器。通过LED或数码管观察并记录实验结果;
