柱上真空负荷开关精品PPT课件
详解10kV柱上开关
详解10kV柱上开关(隔离、负荷、断路器与熔断器)用途装于10kV架空配电线路中户外电杆上的开关，用于城郊与农村配电网中，用于分断、闭合、承载线路负荷电流与故障电流的机械开关设备。
柱上开关一般由带传感器的开关本体+FTU(馈线自动化终端)组成。
下面介绍的开关都是柱上隔开开关。
1、柱上开关分类按开断能力分：a.柱上隔离开关：不能关合、开断正常负荷电流，有明显断口，用于隔离线路检修b.柱上负荷开关：能关合、承载、开断装于10kV架空配电线路中户外电杆上的开关，用于城郊与农村配电网中，用于分断、闭合、承载线路负荷电流与故障电流的机械开关设备。
柱上开关一般由带传感器的开关本体+FTU(馈线自动化终端)组成。
下面介绍的开关都是柱上隔开开关。
1、柱上开关分类按开断能力分：a.柱上隔离开关：不能关合、开断正常负荷电流，有明显断口，用于隔离线路检修b.柱上负荷开关：能关合、承载、开断正常负荷电流(≤630A)，能承载但不能开断故障电流的开关设备。
c.柱上断路器：能关合、承载、开断正常负荷电流(≤630A)以与故障电流的开关设备(≥20kA)。
d.柱上熔断器：有于分断短路电流，保护线路灭弧方式：真空灭弧，SF6灭弧，油灭弧(淘汰)绝缘方式：空气绝缘，SF6气体绝缘，复合绝缘，油绝缘(已淘汰)按所配控制器分为：a.分界型开关：内置零序互感器，具有零序保护功能，配负荷开关或断路器b.电压型负荷开关：可根据两侧线路电压变化来自动分合闸c.集中型负荷开关：不能主动开断短路电流的断路SF6绝缘气体是一种无色、无味、无毒的不易燃气体，而且具有卓越的电绝缘性和灭弧特性，密度为空气的5倍，不易泄露。
2、柱上隔离开关柱上隔离开关，又称隔离刀闸，是一种没灭弧装置的控制电器，其主要功能是隔离电源，以保证其它电气设备的安全检修，因此不允许带负荷操作。
但在一定条件下，允许接通或断开小功率电路。
是高压开关当中使用的最多也是最频繁的一个电器装置。
负荷开关简介-PPT课件
2．替代作用
负荷开关与限流熔断器串联组合（负荷开关－熔断器组合电器） 可以代替断路器使用，即由负荷开关承担开断和关合小于一定倍 数的过载电流，而由限流熔断器承担开断较大的过载电流和短路 电流。 熔断器可以装在负荷开关的电源侧，也可以装在负荷开关的受 电侧。
户 外 真 空 负 荷 开 关
户 外 油 浸 式 负 荷 开 关
6－灭弧动触头；7－工作静触头；8－绝缘拉杆；9－拐臂； 10－接地螺栓；11－小拐臂；12－绝缘拉杆；13－熔断器
二、负荷开关的结构类型
（2）直动式结构的负荷开关
特点：载流和灭弧分开，压缩空气由操动机构提供压缩功，导 电杆上下直动而压气熄弧。 基本结构：导电部分、绝缘部分和操动机构部分。其下半部分 是熔断器，而上半部是负荷开关本身。
例如：FZN21-12D（R）型： 即指额定电压12kV、户内21型高压真空灭弧负荷开关熔断器组合。
一、负荷开关概述
1．开断和关合作用
负荷开关有一定的灭弧能力，可用来开断和关合负荷电流和小 于一定倍数（通常为3～4倍）的过载电流；也可以用来开断和关合 比隔离开关允许容量更大的空载变压器，更长的空载线路，有时也 用来开断和关合大容量的电容器组。
二、负荷开关的结构类型 产气式负荷开关的灭弧室有管式和板式两种结构。
（1）管式灭弧室结构
灭弧室本身不动，只有隔离闸刀和弧触刀运动。当主触头达到规 定的开距后，保持触头处的随动弧刀脱扣，通过此间储能的弹簧就 可以快速地加速运动到分闸位置。在保持触头和随动弧刀尖端产生 的电弧在灭弧室中熄灭。 当开断大电流时，采用气吹方法及通过对流原理，耗散电弧能量； 开断小电流时，利用大面积的塑料壁冷却效应即电弧能量塑料最外 层的分解热或吸收热。
动画链接
国网10kV一次设备培训材料(柱上负荷开关)
连接部分
• 连接部分是柱上负荷开关与其他电气设备连接的部分，用于实 现电路的连接和断开。它通常由电缆终端、接线座和连接器等 组成，应具有良好的电气性能和机械强度，以确保电路的安全 和稳定运行。
REPORT
巡视检查
定期巡视检查柱上负荷开 关，确保设备正常运行。
定期检查与保养
清洁保养
润滑操作
定期清洁设备外壳和绝缘子，保持设 备整洁。
对机械转动部位进行润滑，保证设备 正常运转。
紧固检查
检查各部位螺栓、螺母是否紧固，确 保电气连接可靠。
常见故障与处理方法
拒分闸故障
检查控制回路和机械部 分是否正常，调整或更
操作方式
手动或电动操作，也可通过远程控制实现分合闸操作。
分类与选型
分类
根据灭弧介质的不同，柱上负荷开关可分为油浸式和真空式 两类。油浸式负荷开关具有较高的开断能力，但存在火灾隐 患；真空式负荷开关具有较高的电气性能和寿命，但价格较 高。
选型
在选择柱上负荷开关时，应考虑线路的电压等级、电流容量 、使用环境、机械寿命和电气性能等因素。同时，为了确保 安全可靠，应选择具有较高品牌知名度和质量保证的产品。
REPORT
CATALOG
DATE
ANALYSIS
SUMMAR Y
02
柱上负荷开关的结构与 组成
开关主体
开关主体是柱上负荷开关的主要部分 ，用于接通和断开电路。它通常由绝 缘材料制成，并具有足够的机械强度 和电气性能。
开关主体内部装有触头系统，用于实 现电路的接通和断开。触头系统通常 由动触头和静触头组成，动触头可以 在操作机构的作用下进行动作。
《负荷开关》PPT课件
二、负荷开关的结 构类型
为了减小负荷开关的高度， 真空灭弧室2固定在隔离刀1 上。主轴4可操动隔离操作 轴3和真空灭弧室操作轴5。 合闸时，轴3带动隔离刀先 合，真空灭弧室在过中弹簧 的作用下后合；分闸时，真 空灭弧室在过中弹簧的作用 下快速分闸后，隔离刀接着 分开。
（1）转动式结构的负荷开关
转动式结构的负荷开关是通过闸刀 摆动完成关合和隔离。关合时，弧刀 摆动插入压气室内；开断时，靠压气 而熄弧。由于它的气缸出口为一狭缝， 且动触刀为一宽度仅为20mm左右的 刀片，触头分开后，电弧在一狭缝中 燃烧，气压较集中，对熄弧有利，因 而开断能力也较强。
二、负荷开关的结构 类型
用来开断和关合大容量的电容器组。
负荷开关与限流熔断器串联组合（负荷开关－熔断器组合电器） 可以代替断路器使用，即由负荷开关承担开断和关合小于一定倍 数的过载电流，而由限流熔断器承担开断较大的过载电流和短路 电流。
熔断器可以装在负荷开关的电源侧，也可以装在负荷开关的受 电侧。
目前，国内外的环网供电单元和预装式变电站，广泛使用负荷 开关＋熔断器的结构型式，用它保护变压器比用断路器更为有效， 其切除故障时间更短，不易发生变压器爆炸事故。
1－隔离刀； 2－真空灭弧室； 3－隔离操作轴； 4－机构主轴 5－真空灭弧室操作轴
1－开关主轴； 2－绝缘拉杆； 3－隔离闸刀； 4－保持触头； 5－随动弧刀； 6－随动销； 7－弹簧； 8－灭弧室
动画链接
二、负荷开关的结构 类型 （2）板式灭弧室结构

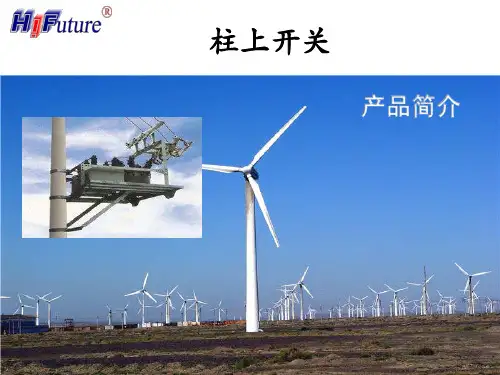

高压柱上开关讲解
二、柱上开关 产品介绍
ZW20-12/630-20 户外柱上真空断路器（SF6）
技术参数 • 额定电压 12kV • 额定电流 630A • 短时耐受电流(4S) 20kA • 额定峰值耐受电流 50kA • 额定短路关合电流峰值 50kA • 额定短路开断电流 20kA • 额定短路开断电流次数 30次 • 机械寿命 10000次
二、柱上开关 产品介绍
ZW32-12/630-20 户外柱上真空断路器
特点 3. 三相支柱及电流互感器采用进口户外环氧树脂
二、柱上开关 产品介绍
ZW20-12/630-20 户外柱上真空断路器（SF6）
技术信息确认项：
● 出线方式:
1、套管端子出线省略 2、电缆出线；
● 壳体处理形式：1、电泳涂装省略
2、不锈钢
● 电压互感器： 1、不配
2、内置PT 3、外置单PT 4、外置双PT
● 电流互感器： 1、两相
2、三相
4、零序一体式
试验 2.温升试验 3.局部放电试验） 。 5. 真空箱氦检漏系统，使检漏、干燥、充气一步到位。
二、柱上开关 产品介绍
ZW32-12/630-20 户外柱上真空断路器
技术参数 • 额定电压 12kV • 额定电流 630A • 短时耐受电流(4S) 20kA • 额定峰值耐受电流 50kA • 额定短路关合电流峰值 50kA • 额定短路开断电流 20kA • 额定短路开断电流次数 30次 • 机械寿命负荷开关/隔离 10000/3000次
柱上开关
一、概述
12KV户外柱上真空负荷开关
是一种安装在户外12KV架空线路上，能够在回路正常条件下（也 可包括规定的过载条件）下关合、承载和开断电流， 以及在规定的 回路异常条件（如短路）下，在规定的时间内承载电流的机械开关设 备。
《真空有载开关》PPT课件
•contact surfaces are free of impurities and pollution layer 质和污染
触头表面无杂
•Highly conductive materials are used •料minimal contact resistance
使用高导电材 接触电阻小
•constantly low contact resistance
Worldwide more than 40,000 vacuum interrupters in MR OLTCs in service 全球有4万多支真空开关管在MR有载分接开关中运行
Vacuum interrupters in state-of-the-art design and production specially for OLTC applications 专为有载分接开关的应用而特制的真空开关管具有最新的设计和工艺
开关性能跟周边介质的状态无关
MR / EVA / Dr. Shen
18.04.2007
Page 8
(2). Arc voltage in vacuum is low 真空中的电弧电压低
Contact clearances only in several mm 米
触头间距仅几毫
Metal vapour plasma of the vacuum arc highly conductive 金属等离子
Switching performance 优异的开关性能
Contact lifespan 超长触头寿命
Physical dimension 不增大外形尺寸
MR / EVA / Dr. Shen
18.04.2007
柱上开关(柱上断路器、柱上分界负荷开关)
柱上开关（柱上断路器、柱上分界负荷开关）具体可按以下6种方式分类:①按生产国可分为国产和进口2种;②按触头灭弧能力可分为断路器､负荷开关;③按绝缘介质可分为油绝缘､空气绝缘､SF6绝缘;④按操动机构可分为电磁操动机构､弹簧操动机构､永磁操动机构;⑤按控制器的功能可分为断路器､重合器､分段器;⑥按出线套管的材质可分为瓷套管和硅橡胶套管等｡2 各类开关的特点2.1 国产开关设备｡优点:按国内电力系统的使用特点设计制造;一般采用弹簧操动机构,可进行电动和手动分合闸操作;电流互感器二次电流按5 A设计,可设多组､多变压比,有利于满足继电保护､遥测､计量的不同要求;一般断路器本身配置隔离开关,并且断路器与隔离开关之间设有操作闭锁｡缺点:断路器内部多采用空气绝缘,安全性能受周围环境的影响较大;无专用的操作控制箱,继电保护功能靠U,W两相的电流脱扣器来实现,因此无法实现继电保护的上､下级的合理配合,容易造成断路器误动和拒动;操动机构制造工艺粗糙､气密性差,尤其在空气潮湿或沿海地区,在很短的时间内机构部件便有可能严重锈蚀,无法进行正常的操作｡2.2 进口断路器｡所有进口断路器的共同点是:①电流互感器二次电流按1 A设计,规格有600/1和1000/1等2种;②所有断路器均不配隔离开关;③配有专用的操作控制器,控制器的控制､保护功能齐全,可选择性强,有利于上､下级保护的配合;④多采用零表压下的SF6气体绝缘,密封性能好,内部绝缘不受外部环境的影响,操动机构制造工艺优良且大多密封在SF6气体腔内,现场免维护;⑤价格高,几乎是国产断路器的2倍;⑥订货周期长;⑦一旦断路器发生问题,现场一般不能维修｡2.3 断路器､重合器､负荷开关｡断路器具有很强的灭弧能力,可切断故障电流,配备含微机保护的控制器,可实现对分支线路的保护｡重合器开关本体与断路器完全相同,区别在于控制器的功能上｡断路器的控制器功能简单,仅具备控制和线路电流保护功能,其他功能靠FTU实现｡而重合器的控制器除了具备断路器控制器的所有功能外,还具有3次以上的重合闸､多种特性曲线､相位判断､程序恢复､运行程序储存､自主判断､与自动化系统的连接等功能,但价格较高｡负荷开关可以闭合故障电流,开断额定负荷电流,采用真空和SF6灭弧｡其主要作为线路的分段开关,配备智能控制器就成为分段器,造价较低｡3 各类操动机构的特点3.1 电磁操动机构｡合闸电流大,零部件多,结构复杂｡除电动分､合闸外,还可以手动分闸操作｡不能手动合闸送电,只可以在没有电源的情况下用合闸手柄合上断路器｡不能作为配网自动化的理想选择产品｡3.2 永磁操动机构｡永磁操动机构是一种新概念的操动机构,它有单稳态和双稳态之分｡特点是结构简单,开关状态靠永久磁铁的磁力保持,机械传动部件非常少,机构密封程度较高,受外界影响较小｡但其本质上还是电磁操动机构,瞬时功率大及机械特性控制是其难点,控制器较复杂,其启动电容以及电子控制线路的寿命､温度特性及可靠性是操动机构总体可靠性的“瓶颈”,应加以高度重视｡永磁操动机构最为致命的缺点是没有手动合闸手柄,在合闸送电时,如果遇到控制器或合闸回路故障将会觉得非常棘手｡2014年深圳市安普智信电气有限公司自主研发出一种永磁手动分、合闸机构，其结构较为简单，能够满足断路器在带负荷的情况下进行手动分合闸。
《真空开关知识讲》课件
操动机构包括驱动电机、传动机构和限位开关等部件，负责 驱动触头系统动作，实现电路的接通和断开。其设计需充分 考虑机械强度、耐磨性和防腐蚀性等因素。
绝缘系统
总结词
绝缘系统是确保真空开关正常工作的 关键部分，其性能直接关系到开关的 安全性和可靠性。
详细描述
绝缘系统包括绝缘材料、绝缘子和绝 缘气体等，用于隔离不同电位部分， 防止电流通过非导电介质传导。其设 计需充分考虑绝缘强度、耐热性和耐 老化性等因素。
用途
真空开关广泛应用于电力系统中的高 压和超高压输配电线路、变压器、发 电机、电动机等设备的控制与保护。
02
真空开关的组成与结 构
触头系统
总结词
触头系统是真空开关中控制电流的关键部分，其性能直接影响开关的可靠性和 使用寿命。
详细描述
触头系统由动、静触头组成，负责接通和断开电路。其材料、结构和几何尺寸 的选择对开关的电气性能和机械性能至关重要。
止气体泄漏。
操作机构失灵
定期检查操作机构各部件的连 接和润滑情况，确保机构动作
的灵活性和可靠性。
05
真空开关的发展趋势 与未来展望
技术创新与进步
真空技术的改进
随着真空技术的不断进步，真空 开关的性能和可靠性得到了显著 提升，如更高的开断能力和更长
的使用寿命。
新型材料的应用
新型材料的研发和应用为真空开关 提供了更优异的性能和更轻便的体 积，如陶瓷材料和复合绝缘材料。
03
真空开关的性能与参 数
绝缘性能
总结词
真空开关的绝缘性能是其最重要的特性之一，它决定了开关在高压环境下的工作能力和安全性。
详细描述
真空开关的绝缘性能主要依赖于真空环境，以及开关内部的绝缘材料和结构。在真空中，气体分子极少，因此电 流的绝缘强度更高，能够承受更高的电压。此外，真空开关内部的绝缘材料和结构设计也是保证其良好绝缘性能 的关键因素。
PVB-L柱上真空负荷开关安装使用说明书
—安装使用说明书PVB-L柱上真空负荷开关• 性能提升• 安全可靠• 产品丰富••—目录前言 0401. 概述0502. 技术参数0603. 验收、检查与存放0704. 安装0805. 接地1006. 负荷开关的操作说明1107. 启用1308. 定期检查1409. 维修和维护1510. 备件和辅助元部件1611. 电气接线原理图1712. 安装尺寸184PV B-L柱上真空负荷开关本说明书包括安装和使用PVB-L柱上真空负荷开关所必需的技术资料。
为了正确安装和使用此负荷开关，请仔细阅读本说明书。
负荷开关在出厂时，整体分成两个包装箱（手动产品为一个包装箱）：• 负荷开关本体及可选安装支架• 电动控制箱此外，有关的资料文件和所需提供的配件以及备件也附在相应的包装箱内。
可选件等根据合同书中的要求提供。
• 负荷开关的二次控制设备，若需与外接的综合保护及 监视装置配合使用，应在合同书中注明要求，如防 跳、合分闸监视等方面的要求• 维修：若需更换某一零部件，请采用本公司提供的标 准配件。
对于如何正确的安装，请参阅有关的说明或 向ABB公司现场服务部门咨询• 所有的安装、使用、操作和维护工作，必须由合格的 专业人员去承担• 环保：一旦负荷开关需更换安装地点，PVB-L柱上真 空负荷开关的拆卸和重新安装是简单方便的，且不需再耗费原材料参照标准：GB 3804，IEC 62271－103。
—前言5前言 / 01.概述—01. 概述1.1 术语为避免任何误解，PVB-L柱上真空负荷开关在本说明书中简称“PVB-L”。
PVB-L是一种可在严酷环境下使用的真空开断、SF6气体绝缘柱上安装的负荷开关。
接地的金属箱体能防止一起有可能通过在分闸位置的开关的泄漏电流。
1.2 连接PVB-L可以和架空线路直接连接。
1.3 安装PVB-L可以单柱或双柱的坐装安装方式。
1.4 操作方式PVB-L可用钩棒进行手动操作或者可配置集成马达驱动器来实现分、合操作遥控（可选功能）。
10KV配单系统柱上开关详细介绍ppt课件
引进东芝技术设计生产
1米 1米
0.3 米 0.3 米
> 1米
0.3 米 0.3 米
> 1米
开关 PT
> 0.5米
> 0.5米
FTU
（RTU/FDR）
35
真空自动配电开关VSP5（FZW28-12）特点
8、完美的外观设计 壳体和机构盖用冷轧钢板一次冲拉成形，
箱体四周仅有一条焊缝，有别于一般开关壳 体由多块金属板焊接而成，保证了其良好的 密封性能，SF6年漏气率≤1% 。
架设，共同构成配电自动化户外杆上成套设备。该套设备与变 电站内的出线断路器或出口重合器配合使用，可以实现自动隔 离故障区间、非故障区间的供电恢复、环网点自动投入等功能， 大大缩小了停电范围、减少了停电时间。
28
真空自动配电开关VSP5（FZW28-12）特点
1、真空灭弧，SF6外绝缘，灭弧及绝缘介质 无油化设计。
柱上开关介绍
1
•柱上开关总体介绍 •电压-时限型馈线自动化介绍 •用户分界开关介绍
2
柱上开关分类
3
柱上断路器-ZW20
产品型号含义：
4
柱上断路器-ZW20
产品外观照片：
电源PT
控制器
开关本体
（带隔离刀）
连接电缆
（控制器与开关本体及PT）
开关本体
电源PT
5
柱上断路器-ZW20
产品外观照片：
6
高性能真空灭弧室
长寿命机构 具有连续合分能力
全封闭瓷套电缆 端子部具有高绝缘强度
38
真空自动配电开关VSP5（FZW28-12）出厂试验
动作特性试验
1、合、分闸速度 2、三相不同期时间 3、合闸弹跳时间 4、合闸电流、保持电流 5、两断口动作时间差
《负荷开关》PPT课件
一、负荷开关述
3负荷开关在结构上应满足的要求 负荷开关在分闸位置时要有明显可见的间隙。 负荷开关要能经受尽可能多的开断次数，而无需检修触头和调换灭弧室 装置的组成元件。 负荷开关要能关合短路电流，并承受短路电流的动稳定性和热稳定性的 要求（对负荷开关－熔断器组合电器无此要求）。 现代负荷开关有两个明显的特点，一是具有三工位，即合闸－分闸－接 地；二是灭弧与载流分开，灭弧系统不承受动热稳定电流，而载流系统 不参与灭弧。
二、负荷开关的结构 类型 产气式负荷开关的灭弧室有管式和板式两种结构。
（1）管式灭弧室结构
灭弧室本身不动，只有隔离闸刀和弧触刀运动。当主触头达到规 定的开距后，保持触头处的随动弧刀脱扣，通过此间储能的弹簧就 可以快速地加速运动到分闸位置。在保持触头和随动弧刀尖端产生 的电弧在灭弧室中熄灭。
当开断大电流时，采用气吹方法及通过对流原理，耗散电弧能量； 开断小电流时，利用大面积的塑料壁冷却效应即电弧能量塑料最外 层的分解热或吸收热。
（4）三相触头接触同期性和分闸状态时触头间净距及拉开 角度应符合产品的技术规定。刀闸打开的角度，可通过改 变操作杆的长度和操作杆在扇形板上的位置来达到。
（5）合闸时，在主刀闸上的小塞子应正好插人灭弧装置的 喷嘴内，不应对喷嘴有剧烈碰撞的现象。
思考习题
思考习题 负荷开关和隔离开关在结构和作用上有什么区别？ 负荷开关有哪几种结构类型？各有何特点？ 负荷开关在结构上应满足哪些要求？如何调整负荷开关以满足其要求？
用来开断和关合大容量的电容器组。
负荷开关与限流熔断器串联组合（负荷开关－熔断器组合电器） 可以代替断路器使用，即由负荷开关承担开断和关合小于一定倍 数的过载电流，而由限流熔断器承担开断较大的过载电流和短路 电流。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
可见，分段开关不但能提高效益， 还可大大增强系统运行的灵活性
上一页 下一页 上一5
开关的分类
按灭弧能力分：
灭弧强的：断路器，配网上12kA～20kA，贵
上一页 下一页 上一层
三川电气
2003－06－17
8
国内外开关现存问题
国内开关
国内真空油负荷开关：真空灭弧、变压器油绝缘； 爆炸、漏油、卡死
国内真空空气负荷开关：真空灭弧、空气绝缘； 凝露引起真空泡破裂、卡死
国内真空SF6负荷开关：：真空灭弧、SF6绝缘； 易泄露，有污染
国外开关
10年免维护，价格太贵，国家要求上环保国产开关 真空SF6负荷开关：真空灭弧、SF6绝缘（常压），10或20年免
积木结构设计，满足多种方式操作。
上一页 下一页 上一层
三川电气
2003－06－17
12
柱上真空负荷开关概述2
应用领域
主要用于城网、农网的6kV、10kV架空线路上，作 为分段、分支和联络开关使用，达到架空线路的倒 闸操作、隔离故障的目的。
应用效果
2001.7.10一次通过电科院质检中心检验； 邯郸挂网两年，乐山挂网一年运行良好； 淋雨72小时试验、高低温交替，无凝露； 整机1万次免维护，设计寿命10年； 造价低、价格便宜； 申请了国家专利。
柱上真空负荷开关
营销中心•技术服务部
上一页 下一页 上一层
三川电气
2003－06－17
1
提纲
如何提高配电网供电可靠性 国内外开关现状及发展趋势 三川柱上真空负荷开关概述 三川柱上真空负荷开关的技术特点 三川柱上真空负荷开关的结构及型号 三川柱上真空负荷开关的技术指标
上一页 下一页 上一层
6
国内外开关现状及发展趋势
第二篇 国内外开关现状及发展趋势
上一页 下一页 上一层
三川电气
2003－06－17
7
国内外开关现状
国内 生产的厂家有浙江华仪、开元、江苏的丹阳、河南的霍家、电
科院的开关所等厂家，它们的图纸都源于西安开关研究所的设计图 纸，采用真空灭弧、油绝缘；而引进生产的主要有西安的前进，东 芝技术，94年开始生产，据说上海、北京和大连也想引进东芝的在 国内生产；贸易的有科锐卖库柏、上海的S&C卖S&C的。
维护，不漏气 产气式负荷开关：弧光激发材料产气吹弧，既是负荷开关，又
有明显的断开 真空固体负荷开关：真空泡封闭在环氧树脂内，外套硅橡胶，
体积小、轻，机构配永磁。
上一页 下一页 上一层
三川电气
2003－06－17
9
国内外开关的发展趋势
无油化
变电站都无油化了，顶在行人头上的更应当 SF6怕漏气，国产密封也有问题，虽然常压会好一些，但
在线路上的应用
变电站的出线开关是断路器（40kA)，方框，DL，合空 (红)、断实(绿)；
分段开关，由于保护没有选择性，断路器没有必要，而 刀闸不便平时倒电操作，所以当用负荷开关；
分支开关也当用负荷开关，而不是像邯郸讲用断路器；
开关两侧装刀闸，为检修开关用。
上一页 下一页 上一层
三川电气
2003－06－17
有灭弧的：负荷开关，200～600A；虽分方然段案不开有能关了拉选，开哪短
路电流，但是，能够关合到短路点上种选，合什关适么合呢样电？的流
12kA~20kA，较贵
开关合适呢？
没有灭弧：隔离刀闸，简称刀闸，虽然没有灭弧能力， 但是，有明显分断，便宜
没有灭弧：隔离刀闸，简称刀闸，虽然没有灭弧能力， 但是，有明显分断，便宜
国外 的柱上开关起步于80年代初，生产的大公司有日本的东芝、美国的 库柏、S&C、西欧的ABB、西门子等公司。东芝的采用真空灭弧、六 氟化硫绝缘，设计于1983年；库柏的也采用真空灭弧、六氟化硫绝 缘，设计于1986年；S&C则采用六氟化硫灭弧和产气式两种，除三 相共体式外，还提供三相分体式，设计于90年代初；ABB和西门子 提供产气式、六氟化硫、真空加六氟化硫三种。可见，在灭弧与绝 缘上主要分三种模式：产气式、六氟化硫、真空加六氟化硫。
操作简单，能扩展。
具体做法：
用国产真空泡；国产真空泡比国外略大，但是，质量过关， 价格便宜。
密闭干燥空气绝缘替代常压SF6绝缘，前者体积略大，按室 内考虑，只要空气干燥，不凝露就行；后者，不能漏气，否 则，可能短路而爆炸；故采用了前者。体积大，在杆上空间 不是问题。
机构电磁式，在合闸时，时间上先储能、再做功，降低了功 率，PT可以带动；跳闸时用合闸储的能，省却了电机储能。
上一页 下一页 上一层
三川电气
2003－06－17
10
三川柱上真空负荷开关概述
第三篇 三川柱上真空负荷开关概述
上一页 下一页 上一层
三川电气
2003－06－17
11
柱上真空负荷开关概述1
三川柱上真空负荷开关的研制思路
基于国情考虑，适合国内使用的开关应具备以下特点：
运行可靠，免维护；
使用安全，无污染；
我们的解决方案：
引入分段开关FD1、FD2
故障后，故障段上游有电
引入联络开关LL
下游也恢复了供电
那该怎 么办呢？
作用 解决了一停一条线、一大片的问题，缩小了停电范围 灵活的运行方式，倒电操作，检修、网损
上一页 下一页 上一层
三川电气
2003－06－17
4
如何提高配电网供电可靠性
分段开关应用举例
一条手拉手环网有60个用户，负荷4000KW，设每次 停电5小时,按负荷平均分为三段.
还是不放心 产气的材料不过关，尤其是下雨天气，要保证正常—难 环氧树脂紫外线照射后龟裂 空气的必须防凝露，而加隔板不能解决问题
机构
弹簧机构件太多，肯定毛病多 传统的电磁机构如CT7、CT9，功率特别大，220V100A 永磁机构不能碰撞，否则会失磁，国际上经验也不多，
担心有此问题
免维护是首要，否则，要两侧装刀闸，刀闸又老坏，降低了供电可 靠性，事与愿违
三川电气
2003－06－17
2
配电网供电可靠性的解决方案
第一篇 配电网供电可靠性的解决方案
上一页 下一页 上一层
三川电气
2003－06－17
3
如何提高配电网供电可靠性
怎么办才能提高配电网供电的可靠性？
在例行检修、线路突发故障时，一停 一条线、一停一大片 ，全部用户受损， 您的供电可靠性大大折扣，对用户不 利，对自己也是很大的损失 。
