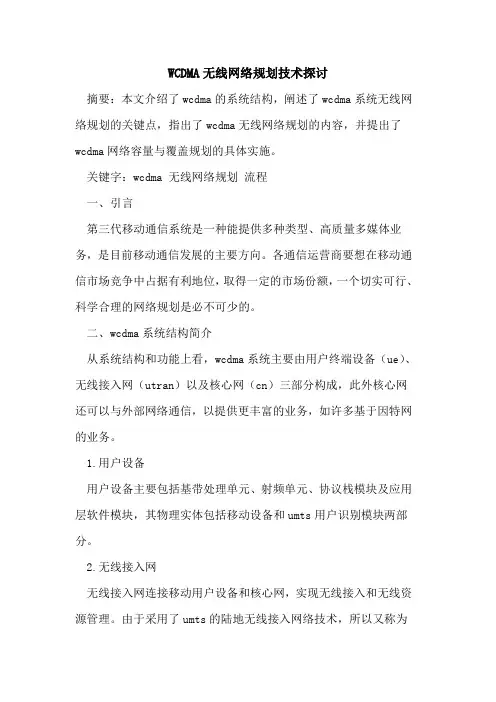

WCDMA无线网络规划技术
WCDMA无线网络规划技术探讨摘要：本文介绍了wcdma的系统结构，阐述了wcdma系统无线网络规划的关键点，指出了wcdma无线网络规划的内容，并提出了wcdma网络容量与覆盖规划的具体实施。
关键字：wcdma 无线网络规划流程一、引言第三代移动通信系统是一种能提供多种类型、高质量多媒体业务，是目前移动通信发展的主要方向。
各通信运营商要想在移动通信市场竞争中占据有利地位，取得一定的市场份额，一个切实可行、科学合理的网络规划是必不可少的。
二、wcdma系统结构简介从系统结构和功能上看，wcdma系统主要由用户终端设备（ue）、无线接入网（utran）以及核心网（cn）三部分构成，此外核心网还可以与外部网络通信，以提供更丰富的业务，如许多基于因特网的业务。
1.用户设备用户设备主要包括基带处理单元、射频单元、协议栈模块及应用层软件模块，其物理实体包括移动设备和umts用户识别模块两部分。
2.无线接入网无线接入网连接移动用户设备和核心网，实现无线接入和无线资源管理。
由于采用了umts的陆地无线接入网络技术，所以又称为umts陆地无线接入网络。
3.核心网核心网负责处理wcdma系统内语音呼叫、数据会话，以及与外部网络的交换和路由。
三、wcdma系统无线网络规划的关键点1.小区呼吸效应如果假定移动台的发射功率固定，那么可以认为改变基站接收功率相当于改变了移动台与基站间的路径损耗，这也就意味着基站覆盖的有效范围—小区大小是随着小区中激活的用户数n、用户数据速率rb、激活因子v在不断变化的。
这种变化就被称为“小区呼吸”，这也是cdma系统特有的特点。
2.wcdma网络规划中的软容量和软覆盖wcdma系统是一个干扰受限系统，由上面的小区呼吸效应也知道在进行网络规划的时候，容量和覆盖的规划要联合起来考虑。
这主要是由于小区的负荷会对小区允许的最大传播损耗产生影响，也就是对覆盖产生影响，同时小区负荷又是小区容量的决定因素。
中国联通WCDMA无线网络规划思路
2008年9月17日窄带时分多址，多频点全网硬切换为资源受限型网络，单业务独享硬容量频率规划复杂成功率是关键资源管理简单支持软切换频率复用度高软切换是双刃剑无线资源管理复杂业务规划是前提WCDMA承载R99业务的能力码字受限情况下每载扇最大支持同时链接数业务类型 业务速率 SF 链接数 AMR12.2 12.2kbps 128 124 CS64 64kbps 32 31 PS 64 64kbps 32 31 PS128 128kbps 16 15 PS384 384kbps 8 7一般情况下每载扇最大支持同时链接数（多小区条件下室外宏蜂窝）业务类型 链接数 AMR12.2 50~56 CS64 9~12 PS 64 12~15 PS128 6~10 PS384 3~4注：上表为根据厂家提供的理论分析和厂家提供的测试结果，只代表一般情况，特殊情况应进行具 体分析。
由上表可以看出：WCDMA单载扇的承载能力远大于GSM和CDMA1x， WCDMA初期网络规划一般来说单载扇即可满足业务发展需求，覆盖规划 要重于容量规划。
－31－内容提纲n WCDMA与GSM规划的差异 n WCDMA的站距规划 n WCDMA网络承载能力规划 n 引入HSPA后的组网性能 n WCDMA站点选择原则 n 室内外协同规划－32－HSDPA概述nWCDMA规范一个很主要的部分 n 在 3GPP R5中引入 不需独立载波 性能提高: n 更高的速率: 10~14 Mbpsn更高 速率nnn更多的高速音频视频应用 n 减少了下载时间 更高的系统容量: 2 ~3 倍 n 减少运营商每Mbyte 成本 减少往返延迟 > 50% reductionnKey Idea: 根据无线环境和可用资源的变化做快速适配－33－引入HSDPA后的覆盖能力分析在实际组网条件下，HSDPA的覆盖能力受到多种因素的影响 用户的信道质量和多径环境 HS-SCCH和上行ADCH信道覆盖 系统资源分配用户数 n调度算法nHSDPA的覆盖性能 UE能力级用户使用的业务－34－引入HSDPA后的覆盖能力结论ü结论一： HSDPA独立载频组网时，HSDPA的引入不影响R99信道的覆盖 性能。
WCDMA无线网络规划思路介绍1013-黄志勇
TD-SCDMA GPS
SSCC5 6SSCSC2C3S7SCC14
同步小区
•扰码区分小区
•为了降低时隙间干扰并便 于终端对邻小区的测量，需
保证基站间同步精度（相邻 小区幀起始时间差）
•目前首选方案是每个基站
配外接参考时钟口（例如
GPS）
－5－
WCDMA的技术优势
TD＋GSM/EDGE
✓TD下行HSDPA上行N频点的理论承载能力：下行 2.8Mbps/128kbps（每1.6MHz，下/上行时隙比是5：1） ，频谱效率为1.75/0.08 bit/Hz；下行2.24Mbps/256kbps（ 每1.6MHz，下/上行时隙比是4：2），频谱效率为1.4/0.16 bit/Hz；EDGE每载波理论最大速率为475.2kbps
－13－
连续覆盖标称业务的选择
➢ 3G业务丰富多彩，不同的业务要求不同的承载速率。
话音 可视电话 MMS 电子邮件 移动游戏 视频点播业务 高速FTP下载 …..
CS12.2kbps CS64kbps PS32kbps PS64kbps PS128kbps PS384bps …..
➢ 在相同的最大发射功率条件下，不同承载速率 对应的最大覆盖能力不同。
在3G覆盖规划中必须 确定要满足连续覆盖要求 的标称业务。
标称业务一般应是运营
商重点开展的标志性业务 之一，它对覆盖的要求应 能同时兼顾其他业务。
“可视电话”是标称业 务的一个通常选项。
基站
PS384
CS64 PS128 PS64 Voice12.2
－23－
内容提纲
WCDMA与GSM规划的差异 WCDMA的站距规划 WCDMA网络承载能力规划 引入HSPA后的组网性能 WCDMA站点选择原则 室内外协同规划
WCDMA无线网络规划及部署原则探讨
b) 上海贝尔阿尔卡特网络设计的特点和优势
上海贝尔阿尔卡特在3G无线网络设计和规划方面拥有丰富的经验和先进的技术实力，卓越的无线网络预设计思想，丰富的网络规划经验和优秀网络规划工具，包括新兴的建筑物数据库的使用，能够为客户规划出更为准确的结果，节约网络投资的同时，也向客户共享国内外宝贵的无线网络规划经验。
Tracing模型，该模型的准确性在欧洲和上海的试验网中都得到了验证。
上海WCDMA外场的无线网络规划是采用上海贝尔阿尔卡特9155工具进行的，外场实际测量可以验证站址选择的合理性，基站天线的高度、方位角、下倾角的正确性等方面。验证结果发现，在上海外场，导频场强实际测量值和网络规划预测值非常接近，证明了上海贝尔阿尔卡特9155规划工具的准确性，也为今后无线网络规划和优化提供了良好的基础。在上海WCDMA外场的无线网络性能测试中，上海贝尔阿尔卡特的业务信令接续时间和数据传输速率等方面都完全符合MII测试规范要求。其中，软切换成功率达到99.8％，无线掉话率为零。
上海贝尔阿尔卡特有独特的工具和算法:
有自己的一套设计工具，网络设计工具是Airmust，规划工具是9155；
通过迭代的方法使覆盖和容量达到均衡.
由于上行链路和下行链路的受限机理不同，在迭代过程中上下行链路是分开进行，经过深入研究和分析WCDMA技术的特点，在上、下行链路负载和干扰的计算过程中引入一系列新的参数和方法，使设计结果更为准确。上海贝尔阿尔卡特在链路预算的处理过程中，考虑小区内所有用户（包括邻小区）带来的总干扰，对所有业务都进行链路预算，从而获得每种业务不同的覆盖范围。采用先进的上下行链路迭代预算理念，小区半径的确定更为科学合理，避免了普通网络设计算法极易带来覆盖空洞或基站过剩的现象，为运营商节省布站的投资。
WCDMA系统无线网络规划和优化方法探讨
之该系统本身所具有的特殊性，使其在规划过程 中存在较 多与Ｇ ｓ Ｍ系统不同的地方 。为此，文章就对ＷＣ Ｄ Ｍ Ａ￣统无线网络的规 划重点进行分析，进而简要概述 该 系统无线网络的优化办法。 【 关键词 】 ＷＣ Ｄ Ｍ Ａ． ￣ ， 统：无线网络 ；优化办法
引 言 从 本 质 上 说 ， 要 想 在 我 国 构 建 一 个 经 济且有效的３ Ｇ网 络 ， 就 实 现 实 现 网 络 在 建
无 线 网 络 规 划 提 出 了更 新 更 高 的 要 求 。下 面 ， 笔 者 对 该 系 统 的 网 络 规 划 重 点 与 优 化 方法 展 开 相关 分 析 。 １ ． Ｗ Ｃ Ｄ Ｍ Ａ 系统 的无线 网 络 规划 重点 １ ． １考 虑 到覆 盖 同容 量 间的 关系
同Ｇ Ｓ Ｍ 系 统 不 同 ，Ｗ Ｃ Ｄ Ｍ Ａ系 统 所 采 用 的 是 码 分 多 址 的 接 入 方 式 ， 即 同 一 小 区 中 的 用 户 需共 同享 用 同一个 频带 ，进 而形 成 “ 呼吸 图３荆州测试路段Ｒ Ｓ Ｃ Ｐ 柱 状 围 效应 ”，为 此 ，在对 其系 统无 效 网络进 行规 划 的 时候 ，不 能 向Ｇ Ｓ Ｍ 系统 规 划 一样 ， 将覆 ｌ ， ａ《 盖 和 容 量 进 行 分 开 考 虑 ，而 是应 该在 规 划 ： ； － 罐 ： 中，将两 者 有机 结 合在 一 起考 虑 …。 ¨ ｛ ｛ ｆ 确 晰 蛳ｔ Ｉ ． ２考 虑 到网 络 的扩 容性 ｇ 罐嚣 ： 兰： ： Ｉ 在 进 行ｗ ｃ Ｎ Ｍ Ａ 系 统 的无 效 网络 进 行 规划 的时 候 ，还 必 须考 虑 到 网络 扩 容 问题 ，为 此 ，无 效 网络 规划 工程 师 不能 再 像进 行 Ｇ Ｓ Ｍ 系 统 规 划 一 样 ， 仅 仅 只 是 给 一 些 相 关 小 区 作 增 配 频 率 处 理 ， 而 是应 该在 无 线 网络 规 划 的 初期 ，就 将 其 信 号 余 量 的确 定 问题 考 虑 进 去 ， 从 而 在对 小 区 面积 计 算 时将 其作 为 由 于业 务量 的 不 断 增 加而 产 生 一 定信 号 干 扰 的 补 偿 。 因 为 ， 在 一 开 始 的 时 候 采 用 较 小 区 或 是 更 多 基 站 来 建 网 ， 可 能 会 相对 ： ％ ｝ 增 加 投 资 的 成 本 ， 而 若 将 业 务 量 的 信 号 余 量定位太小，等到将来业务量增加之后， 也 需 进 行 更 多 的 基 站 建 设 ， 为 此 ． 从 一 开 图５荆州测试路段Ｅ ｃ ／Ｉ ｏ 柱 状 圄 始就 确 定 信号 余 量很 有 必要 。 １ ． ３ 考 虑 到 综 合 多 媒 体 业 务 特 点 决 ， 从 而 使 网 络 能 够 达 到 最 优 化 ， 而 另 一 方 与 功 率 控 制 门 限 、 过 载 控 制 设 置 点 等 ， 而 这 从某 种 意 义上 来说 ，Ｗ Ｃ Ｄ ￣ Ａ 无 线 网 络 必 面 ， 则 是 通 过 进 行 资源 的 优 化 配 置 ， 来 实 现 些 参 数 在 一 般 路 测 中 是 不 能 调 整 的 ， 如 若 调 须 能够 同时满 足 各种 不 同业务 需求 ，为 此 ， 对 所 有 网 络 资 源 的合 理 应 用 与 调 配 ， 同 时 迎 合 整 ， 将 对 整 个 网 络 造 成 影 响 。 在 对 该 系 统 进 行 无 线 网 络 规 划 的 时 候 ， 不 能 不 同 业 务 的需 求 与 发 展 ，将 设 备 的潜 能 最 大 限 再 简 单的 考虑 ￣ Ｗ Ｃ Ｄ Ｍ Ａ 小 区 半 径 了 ， 因 为 对 度 发 挥 ， 最 终 获 得 投 资 效 益 的 最 大 化 ］ 。 为 此 ，对 于Ｍ Ｃ Ｄ Ｍ Ａ 系 统 ， 实 施 网 络 优 化 很 有 必 于 不 同业 务 ， 其 小 区 半 径 也 是 有 所 不 同 的 。 要 。而 一 般 情况 下 ，Ｗ Ｃ Ｄ Ｍ Ａ 网 络 优 化 的 办 法 同 时 ，在 规 划 中 ， 若 是 将 最 小 的 小 区 半 径 ， 即 对 通 信 质 量 要 求 最 为 严 格 的 业 务 作 为 该 主 要 有 以 下 几 种 ： 无 效 网络 规 划 的 一 个 标 准 ， 那 么 ， 其 所 需 花 第 一 ， 参 数 优 化 。 即 结 合 网 络 结 构 与 费 的 建 网 成 本 是 相 当 高 的 ， 同 时 也 是 不 现 实 用 户 行 为 来 对 功 率 控 制 与 越 区 切 换 等 参 数 进 的 为 此 ， 工 程 师 必 须 从 那 些 中 级 业 务 的 小 行 合 理 调 整 ， 以 有 效 改 善 网 络 总 体 性 能 。 而 图 １ 荆 囊 离 速 公 路 荆 州 测 试 路 段 区 半 径 入 手 ， 在 小 区 中 均 匀 覆 盖 区 域 为 用 户 对 于 参 数 优 化 ， 又 可 分 为 以 下 几 个 环 节 进 提 供 最 高 速 率 的 业 务 ，而 在 小 区 边 缘 则 提 供 行 ： 首 先 ， 对 一 些 基 本 可 调 参 数 进 行 适 当 些 低 速 率 的 业 务 ， 并 将 覆 盖 区域 的 网 络 设 调 整 ， 如 邻 集 列 表 大 小 、 硬 切 换 门 限 与 发 计 成 连 续 覆 盖 形 式 ， 同 时 对 一 些 热 点 覆 盖 区 射 功 率 以 及 天 线 设 置 等 参 数 ， 适 用 于 任 何 强羔 。 Ｉ ｊ 域 实 施 优 化 ，从 而 为 其 提 供 更 高速 率 的数 网络 问题 的调 整 ：其 次 对 那 些 可 能 影 响 到 系 统 性 能 与 容 量 的 参 数 进 行 调 整 ， 如 接 据接入。 ２ ． Ｗ Ｃ Ｄ Ｍ Ａ 系统 的无 线 网络 优 化方 法 入 信 通 道 功 率 的 设置 、软 切 换 门 限 与 同步 所 谓 “网 络 优 化 ” ， 一 方 面 就 是 指 对 信 道 增 益 等 参 数 ， 而 这 些 参 数 也 只 有 在 问 网 络 在 运 行 中 存 在 的 一 些 问题 ， 如 对 语 音 质 题 一 直 存 在 的 时 候 才 能 进 行 ； 最 后 ， 对 那 量 不 好 、 网 络 拥 塞 与 覆 盖 不 好 、 切 换 成 功 率 些 通 过 实 验 室 的 测 试 与 仿 真 获 取 的 固 定 参 数 较 低 以 及 数 据 业 务 性 能 差 等 问 题 进 行 及 时 解 调 整 ， 如 剩 余 集 搜 索 窗 大 小 、 业 务 信 道 增 益
2-WCDMA无线网络规划原理和流程
西安汇诚电信有限责任公司无线网络优化部
WCDMA网络规划流程
需求分析 传播模型测试和校正 规模估算 预规划仿真 站点勘查 站点选择
拓扑结构设计
仿真站点优选 参数规划 符合客户需求 输出网规设计报告
西安汇诚电信有限责任公司无线网络优化部
WCDMA网络规划流程－需求分析
规划需求分析 了解客户的覆盖、容量、QoS需求； 了解规划区的地物、地貌； 了解规划区的人口分布和人均收入； 了解规划区的现网信息；
业务种 类PS域
渗透 率
BH SA
Busy hours packet
每用户忙 时吞吐量 （kbit）
业务种 平均忙时呼 平均呼叫 激活 平均速率 平均每用户忙 类CS域 叫次数 持续时间 因子 （kbps） 时erl 电话 可视电 话 1.25 72 0.5 12.2 0.025
W 低端 50% 0.1
来越受到环境和土地利用等因素的限制。
3G系统明确了容量和覆盖范围之间的关系，因此网络规划本身不
仅仅依赖于传播信号，而且还与小区负荷有关。所以系统容量需求 决定了网络规划的结果，这使设计过程更复杂了。3G的演进迫使 我们放弃了“先覆盖后增容”的哲学。覆盖规划和容量规划不可分 割。
西安汇诚电信有限责任公司无线网络优化部
周围小区干扰 减小时，中心 小区容量增加
西安汇诚电信有限责任公司无线网络优化部
WCDMA技术特点——软切换
位于扇区边缘的UE，可以收到多个扇
区的信号
在RNC的控制下，UE将同时接收每各
扇区信息。每个下行链路使用不同的 scrambling code
Softer handover
和同一个node B两个不同扇区的通信
WCDMA网络规划原则(无线网)
WCDMA网络规划原则--无线网部分（试行）目次一. 无线网络规划总体原则 (1)二. 基站建设方案制定原则 (2)1. 无线网络设计指标、质量目标 (2)2. 无线网络覆盖区域选择 (3)3. R99/R4/R5/R6载频使用原则 (3)4. 基站建设原则 (4)4.1. 基站设置原则 (4)4.2. 基站设备类型选择 (5)4.3. 天线挂高设置原则 (6)4.4. 天馈线设计原则 (6)4.5. 塔放应用原则 (6)三. 基站查勘及配套改造方案制定 (7)1. WCDMA与GSM共站可行性分析 (7)1.1. 共用机房条件分析 (8)1.2. 共用电源条件分析 (9)1.3. 共用传输条件分析 (10)1.4. WCDMA与其他系统天线隔离度要求 (10)1.5. 小结 (11)2. WCDMA设备情况简介 (12)3. 基站配套改造方案 (13)3.1. 机房空间改造方案 (13)3.2. 基站电源系统核实改造方案 (14)3.3. 室外天馈改造 (18)四. 室内覆盖系统改造及建设原则 (22)1. 总体原则 (22)2. 系统设计的一般性技术指标 (22)3. 具体建设原则 (23)3.1. 信号源的选取 (23)3.2. 干线放大器的使用原则 (24)3.3. 无源器件的选取和改造 (24)3.4. 馈线的改造 (24)3.5. 电梯覆盖的改造 (25)3.6. 天线布局的改造 (25)3.7. 保证原GSM分布系统覆盖 (25)一.无线网络规划总体原则中国联通WCDMA网络建设的主要目的是为了应对市场竞争，为用户提供高速数据接入服务，增强用户粘性，提高公司在3G时代的市场竞争力。
1、WCDMA网应采用“统一规划，重点区域网络覆盖一步到位，其他区域滚动发展”的建设方式。
（1）WCDMA基站规划立足长远，根据技术特点与网络远期负荷、目标边缘速率基站布局规划，尽量避免在后续工程中，无线网络结构和基站整体布局发生较大变动，以及大量网元设备被更换的情况。
WCDMA无线网络规划原理
无线网络规划的目标是构建一个覆盖广泛、容量充足、性能优良、安全可靠的无线网络，以满足用户的需求和提高网 络运营商的收益。
无线网络规划重要性
随着移动通信网络的快速发展，无线网络规划对于提高网络性能、降低运营成本、提升用户满意度等方 面具有重要意义。
无线网络规划流程
需求分析
需求分析是无线网络规划的第一步，主要 任务是了解和收集网络建设需求，包括覆 盖需求、容量需求、业务需求等。
详细描述
在容量案例分析中，需要考虑用户数量、业务类型、用户行为等因素，以预测网络容量 的需求。同时，需要考虑基站的配置、信道分配等因素，以提高网络容量的利用率和效
率。
频率案例分析
总结词
频率案例分析主要关注网络频率的规划和分配，以确保网络的正常运行和性能。
详细描述
在频率案例分析中，需要考虑频谱资源的可用性和分配情况、干扰因素等，以 选择合适的频率和频段。同时，需要考虑频率复用、频谱效率等因素，以提高 网络的性能和稳定性。
覆盖优化通常需要考虑地形、建 筑物、气候等因素对信号传播的 影响，以实现更好的网络覆盖效
果。
容量优化
容量优化是针对网络容量进行的优化，主要目的是提高网络的数据传输能力和吞吐 量。
容量优化的方法包括调整基站和小区的参数，优化信道配置，以及进行多用户调度 和功率控制等。
容量优化需要综合考虑网络负载、用户行为和业务需求等因素，以实现更好的网络 性能和用户体验。
预留一定的网络容量扩展空间， 以满足未来用户和业务增长的需 求。
频率规划
频段选择
根据运营商频谱资源和业务需求，选择合适的频段进 行网络建设。
频率复用
采用合理的频率复用方式，降低同频干扰，提高频率 利用率。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2008年9月17日
窄带时分多址，多频点全网硬切换为资源受限型网络，单业务独享
硬容量频率规划复杂
成功率是关键资源管理简单
支持软切换频率复用度高软切换是双刃剑
无线资源管理复杂业务规划是前提
WCDMA承载R99业务的能力
码字受限情况下每载扇最大支持同时链接数
业务类型 业务速率 SF 链接数 AMR12.2 12.2kbps 128 124 CS64 64kbps 32 31 PS 64 64kbps 32 31 PS128 128kbps 16 15 PS384 384kbps 8 7
一般情况下每载扇最大支持同时链接数（多小区条件下室外宏蜂窝）
业务类型 链接数 AMR12.2 50~56 CS64 9~12 PS 64 12~15 PS128 6~10 PS384 3~4
注：上表为根据厂家提供的理论分析和厂家提供的测试结果，只代表一般情况，特殊情况应进行具 体分析。
由上表可以看出：WCDMA单载扇的承载能力远大于GSM和CDMA1x， WCDMA初期网络规划一般来说单载扇即可满足业务发展需求，覆盖规划 要重于容量规划。
－31－
内容提纲
n WCDMA与GSM规划的差异 n WCDMA的站距规划 n WCDMA网络承载能力规划 n 引入HSPA后的组网性能 n WCDMA站点选择原则 n 室内外协同规划
－32－
HSDPA概述
n
WCDMA规范一个很主要的部分 n 在 3GPP R5中引入 不需独立载波 性能提高: n 更高的速率: 10~14 Mbps
n
更高 速率
n
n
n
更多的高速音频视频应用 n 减少了下载时间 更高的系统容量: 2 ~3 倍 n 减少运营商每Mbyte 成本 减少往返延迟 > 50% reduction
n
Key Idea: 根据无线环境和可用资源的变化做快速适配
－33－
引入HSDPA后的覆盖能力分析
在实际组网条件下，HSDPA的覆盖能力受到多种因素的影响 用户的信道质量和多径环境 HS-SCCH和上行ADCH信道覆盖 系统资源分配
用户数 n调度算法
n
HSDPA的覆盖性能 UE能力级
用户使用的业务
－34－
引入HSDPA后的覆盖能力结论
ü结论一： HSDPA独立载频组网时，HSDPA的引入不影响R99信道的覆盖 性能。
ü 结论二：R99与HSDPA共享载波组网时，如引入HSDPA后小区负载高于原 R99规划负载，则会由于下行干扰的增加而导致R99信道的覆盖半径降低，但可 以采用对同比增加公共信道和专用信道功率配比来解决。
ü 结论三：以CS64连续覆盖设计到网络，如果50％功率给HSDPA，小区边 缘速率能达到300~500kbps。
－35－
HSDPA可提供的理论最大容量
u 理论极限容量
理论上当采用全部的15个码字，编码效率为1，采用16QAM，并不 考虑任何其他开销，则HSDPA理论极限容量为： 3.84 /16*15* 1og216＝14.4（Mbps）。
u 协议极限容量
3GPP协议规定2ms最大的数据发送量为27952bit（考虑了必要的 协议开销），则HSDPA单载波支持最大容量为： 27952 * 500/106＝13.97（Mbps）。
u 一般芯片稳定支持的最大容量
现有芯片实现“稳定”编码效率最大为3/4（这里指的 保持稳定性能的最大编码率，在实验室中也可以创造出 高于3/4编码效率的场景，但性能不足够稳定），因此实 际最大吞吐率：
thmax_ r = 10.8Mbps
－36－
HSDPA实际可承载的容量分析
在实际组网条件下，HSDPA可承载的容量受到多种因素的影响： 用户数 功率资源分配 终端能力
码资源分配
HSDPA 实际容量
上行速率和 BLER
平均信道条件
HS-SCCH 是否功控 UE移动速率 调度算法
－37－
HSDPA的典型承载容量能力
Ø
HSDPA独立载波的承载能力
组网蜂窝环境 室外宏蜂窝 室内微蜂窝 小区吞吐率 2 Mbps~4Mbps 4Mbps~7Mbps
HSDPA cell throughput 2500
注：上表为场景提供的一般能力取值.
2000
1500 5 codes 15 codes 10 codes 1000
Ø
HSDPA与R99共享载波的承载能力
ü HSDPA与R99共享载波的小区，下行吞吐率 与R99功率占比和码字占用情况关系很大。
500
0 0% 5% 10% 15% 20% 25% 30% 35% 40% 45% 50% 55% 60% DCH pow er, % of PA
组网蜂窝环境 分配给H的功率 分配给H的码 小区吞吐率 室外宏蜂窝 室内微蜂窝 30%~50% 30%~50% 50%以上 5 10 10 0.5Mbps~1.5Mbps 0.7Mbps~2.5Mbps 3~5Mbps －38－
HSUPA概述
HSUPA－High Speed Uplink Packet Access
l 在 3GPP R6中引入 l l l l 不需独立载波 可以进行软切换 仍然采用1500Hz功率控制 提高上行容量50~70%.
更高 上行 速率
－39－
引入HSUPA后的覆盖能力分析
HSUPA采用的是基于NodeB的多个用户综合调度方式，并且允许 多个HSUPA用户被同时调度，因此HSUPA用户所能获得的边缘速率 和同时被调度用户数、终端能力、调度算法、上行R99负荷、上行 RoT门限等多种因素有关，需要根据具体情况来分析。
Ø
－40－
。
