某CFG桩、PHC桩软基处理检测方案
CFG桩软基处理检测及分析
CFG桩软基处理检测及分析摘要:针对福银高速公路南连接线工程FLA3合同段CFG桩设计与施工,对桩身完整性与承载力进行了检测,并就影响检测准确性的诸因素进行了分析,为类似工程施工确保质量提供了积极的借鉴。
关键词:CFG桩;静载荷试验;复合地基及承载力中图分类号: U412文献标识码:A文章编号:1 工程概况一公司施工的福州福银高速公路南连接线工程FLA3合同段,全长13.00km。
工程位于闽东南沿海,地层较简单。
从新到老地层主要有:第四系全新统冲洪积层(Q4al-pl)、坡残积层(Q4el-dl),地表见零星分布的人工填土(Q4me)及沿线路基填土。
基岩主要为侏罗系上统南园组的(J3n)凝灰熔岩,白垩系石帽山群(K1h)凝灰质砂岩、凝灰熔岩,燕山晚期花岗斑岩(γπ)、正长斑岩(ξπ)。
基岩完整性较好,有利于工程建设。
本段地下水发育,其类型有第四系冲洪积层孔隙水、基岩风化孔隙裂隙潜水、基岩构造裂隙水。
在具体施工过程中发现,YK265+260~YK+370段路基右侧加宽,在路基填筑到4m时路基面出现纵向裂缝,裂缝宽度为1~2cm,路基出现沉降和侧移现象。
根据地质补勘报告显示,原地面一下2m深处存在可塑状粘土层,深度约6m。
经会议研究决定采用CFG桩方案处理该段软基,单桩长L=6.0~9.0m,直径50cm,间距为1.8 m和1.6m,呈梅花形布置。
2 施工配合比设计泵送混合料理论配合比为:水泥:河砂:碎石:粉煤灰:外加剂:水=1:4.78:6.08:1.00:0.01:1.00;现场泵送混合料施工配合比为:水泥:河砂:碎石:粉煤灰:外加剂:水=1:4.97:6.08:1.0:0.01:0.67。
150×150×150标准立方体抗压强度≮15MPa,坍落度控制在160~180mm的混凝土。
采用混凝土搅拌站集中拌合,搅拌时间为2min,混凝土搅拌运输车运送。
3 桩身完整性与承载力检测YK265+260~YK+370段首次对桩身完整性及承载力检测进行了检测。

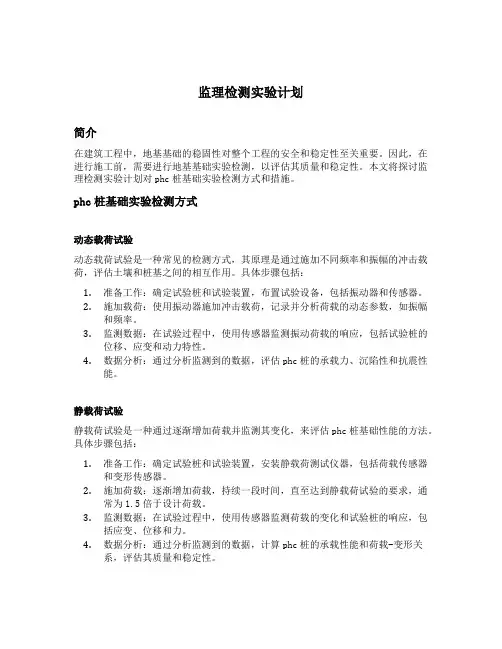

监理检测实验计划对phc桩基础实验检测方式和措施
监理检测实验计划简介在建筑工程中,地基基础的稳固性对整个工程的安全和稳定性至关重要。
因此,在进行施工前,需要进行地基基础实验检测,以评估其质量和稳定性。
本文将探讨监理检测实验计划对phc桩基础实验检测方式和措施。
phc桩基础实验检测方式动态载荷试验动态载荷试验是一种常见的检测方式,其原理是通过施加不同频率和振幅的冲击载荷,评估土壤和桩基之间的相互作用。
具体步骤包括:1.准备工作:确定试验桩和试验装置,布置试验设备,包括振动器和传感器。
2.施加载荷:使用振动器施加冲击载荷,记录并分析荷载的动态参数,如振幅和频率。
3.监测数据:在试验过程中,使用传感器监测振动荷载的响应,包括试验桩的位移、应变和动力特性。
4.数据分析:通过分析监测到的数据,评估phc桩的承载力、沉陷性和抗震性能。
静载荷试验静载荷试验是一种通过逐渐增加荷载并监测其变化,来评估phc桩基础性能的方法。
具体步骤包括:1.准备工作:确定试验桩和试验装置,安装静载荷测试仪器,包括荷载传感器和变形传感器。
2.施加荷载:逐渐增加荷载,持续一段时间,直至达到静载荷试验的要求,通常为1.5倍于设计荷载。
3.监测数据:在试验过程中,使用传感器监测荷载的变化和试验桩的响应,包括应变、位移和力。
4.数据分析:通过分析监测到的数据,计算phc桩的承载性能和荷载-变形关系,评估其质量和稳定性。
钻孔试验钻孔试验是一种常用的基础实验检测方法,通过钻取土样来分析土壤的物理性质和工程性能。
具体步骤包括:1.采集土样:使用钻孔设备,在不同深度钻取土样,并记录每个深度的土样信息。
2.样品处理:将采集到的土样送至实验室进行物理性质测试,如密度、含水率和颗粒大小分析。
3.岩土分析:分析土样的岩土工程性质,包括抗压强度、抗剪强度和渗透性等指标。
4.数据分析:通过分析实验数据,评估土壤的承载能力、剪切特性和渗透性,以指导phc桩基础设计。
phc桩基础实验检测措施实验前准备在进行phc桩基础实验检测前,需要进行一系列的准备工作,包括:1.设计试验方案:制定合理的试验方案,确定实验参数和荷载条件,确保实验能准确评估phc桩的性能。
CFG拌桩桩基检测方案
CFG拌桩桩基检测方案桩基检测是建筑工程中非常重要的一项工作,它关系到建筑物的稳定性和安全性。
CFG拌桩是一种新型的桩基施工技术,它具有强度高、稳定性好等优点,但在实际应用中仍然需要进行检测,以保证工程质量。
本文将就CFG拌桩桩基检测方案进行详细介绍,包括检测目标、检测方法和检测要点等方面。
一、检测目标1.确定桩身和桩端的强度:桩身和桩端的强度是桩基检测的重要目标之一、检测桩身的强度可以通过随机取样的方式进行室内试验,以保证其达到设计要求。
而桩端的强度则可以通过无损检测的方法进行评估,如声波检测、电阻率测试等。
2.检测桩身和周围土壤的变形:桩身和周围土壤的变形是另一个重要的检测目标。
通过定期的变形监测,可以及时了解桩身和周围土壤的变形情况,以便对桩基进行及时的维修和加固。
二、检测方法1.室内试验:室内试验是通过采集现场取样进行室内试验来评估桩身强度的方法。
试验包括细观观察、强度试验、压缩试验等。
试验的主要目的是确定桩身的抗压强度和抗折强度是否达到设计要求。
2.无损检测:无损检测是一种通过不破坏桩体的表面进行检测的方法,包括声波检测、电阻率测试、超声波检测等。
这些方法可以用来评估桩身和桩端的强度和变形情况。
3.变形监测:变形监测是通过在桩身和周围土壤上设立变形测点,采集变形数据来评估桩基的变形情况。
监测方法包括水准测量、测斜仪监测等。
通过对变形数据的分析,可以了解桩身和周围土壤的变形情况,以便及时采取相应的措施。
三、检测要点1.检测时间:桩基检测应在桩基施工完成后的一段时间内进行,一般为桩混凝土达到设计强度后的一段时间。
2.检测地点:检测地点应覆盖整个桩基工程范围,包括桩身和桩端。
3.仪器设备:选择适当的仪器设备进行检测,确保检测数据的准确性和可靠性。
4.数据处理:对检测数据进行及时的处理和分析,以便得出准确的评估结果和建议。
总结:通过本文的介绍可以看出,CFG拌桩桩基检测是一项非常重要的工作,它关系到建筑工程的稳定性和安全性。
CFG桩基检测施工方案
CFG桩基检测施工方案一、背景介绍CFG桩,即连续声波风化法灌注桩,是一种常用于基础加固和承载力提升的施工技术。
在CFG桩施工完成后,为了确保桩基质量和稳定性,需要进行严格的检测工作。
本文将介绍CFG桩基检测的施工方案。
二、施工前准备在进行CFG桩基检测前,需要做好以下准备工作:1.审查工程设计文件,了解桩基的设计要求和技术规范。
2.确认检测设备和仪器的准备情况,保证设备正常运行。
3.安排专业技术人员参与检测工作,确保检测结果准确可靠。
4.制定详细的检测计划和工作流程,确保检测工作有条不紊地进行。
三、检测方法CFG桩基的检测方法主要包括声波检测、静载试验和动载试验。
1.声波检测:通过声波检测仪器对桩体进行传声波测定,判断桩体的质量和缺陷情况。
2.静载试验:在桩基上加压载荷,通过测量变形和应力的变化,评估桩基的承载能力。
3.动载试验:通过模拟桩基受到动态荷载的情况,检验桩基的抗震性能和动力特性。
四、检测过程1.声波检测:按照设计要求和检测标准,对桩基进行声波检测,记录声波传播速度、反射情况等数据。
2.静载试验:根据设计要求确定试验载荷,并逐步施加在桩基上,记录载荷-变形曲线和应力-应变曲线。
3.动载试验:设置合适的振动频率和振幅,对桩基进行动载试验,记录位移和应力波形。
五、检测结果分析根据声波检测、静载试验和动载试验的数据,通过专业分析软件对检测结果进行处理和分析,评估桩基的质量和性能,提出改进建议和措施。
六、检测报告编制根据检测结果和分析,编制详细的检测报告,包括检测方法、数据分析、结论和建议等内容,为后续工程的施工和验收提供参考依据。
七、总结反思CFG桩基的检测工作是保证工程质量和安全的重要环节,需要严格按照设计要求和检测标准进行操作,确保检测结果准确可靠。
在未来的工程实践中,我们将进一步完善检测技术和方法,提高检测效率和准确性,为工程建设贡献更多力量。
以上是CFG桩基检测的施工方案,希望对相关工程技术人员有所启发和帮助。
建筑cfg桩基检测方案
建筑cfg桩基检测方案建筑CFG桩基检测方案一、背景和目的随着城市建设的不断发展和扩大,建筑物的桩基作为承载结构的重要组成部分,其质量和可靠性已成为保证建筑物安全的关键。
因此,在施工期间和竣工验收前,对桩基进行全面的检测和评估是至关重要的。
本文将提出一种完善的CFG桩基检测方案,旨在确保桩基质量,保障建筑物的安全使用。
二、检测方法和仪器1. 放射性同位素法:这种方法通过在桩附近埋设放射性同位素,利用测量放射性同位素在周围土壤中的扩散程度来评估桩基的性能。
这一方法具有准确性高、操作简便等优点。
2. 高频无损检测法:该方法通过在桩基附近埋设传感器,利用高频信号的反射特性来检测桩基的缺陷和异常情况。
这种方法具有快速、非破坏性等特点。
3. 地质勘探方法:通过进行详细的土壤勘探,了解桩基所处地层特征和物理性质,以评估桩基在不同环境下的承载性能。
包括土质取样和实验室试验等。
三、检测内容和流程1. 桩基表面的检测:首先,对桩基表面进行全面的检查,包括观察桩基外观有无裂缝、腐蚀等情况,以及测量桩基的几何尺寸和变形情况。
2. 桩基质量评估:结合上述检测方法和仪器,对桩基的质量进行评估。
例如,利用放射性同位素法,结合土壤样品分析,评估桩基的强度和稳定性。
3. 结构安全评估:基于桩基质量评估的结果,对建筑物的整体结构进行安全评估,确定建筑物在不同载荷条件下的稳定性和安全性。
四、结果分析和处理1. 检测数据的处理:对采集到的全部检测数据进行整理、统计和分析处理,得出桩基的综合评估结果。
2. 结果分析:根据综合评估结果,分析桩基是否符合设计要求,存在哪些问题,以及可能的影响和危害。
3. 处理措施:根据结果分析,制定相应的处理措施,包括修复、加固等,以确保桩基的质量和建筑物的安全使用。
五、质量控制和监督1. 检测过程的质量控制:确保检测过程的准确性和可靠性,包括仪器的标定和监测人员的培训等。
2. 监督机制:引入第三方监督机构对检测过程进行全程监管,确保检测结果的客观性和公正性。
CFG桩水泥搅拌桩基检测方案
CFG桩水泥搅拌桩基检测方案概述水泥搅拌桩是一种常见的桩基施工方法,主要由混凝土和钢筋构成。
水泥搅拌桩具有较高的承载能力和抗侧移能力,广泛应用于房屋建筑、桥梁、码头等工程中。
为了保证搅拌桩的质量和稳定性,需要进行一系列的检测与评估。
本文将介绍CFG桩和水泥搅拌桩基检测方案。
CFG桩检测方案1.超声波检测:超声波检测是一种常用的非破坏性检测方法,可以用于评估CFG桩的质量和缺陷情况。
通过测量超声波在CFG桩中传播的速度和幅度,可以获得桩体的强度和质量情况。
检测时需要选择适当的超声波探头和测量位置,以充分评估CFG桩的整体质量。
2.钻芯取样:钻芯取样是一种常用的检测方法,可以用于评估CFG桩的混凝土质量和钢筋布置情况。
通过取样后的钻芯样品进行实验室试验,可以获得混凝土的抗压强度和抗折强度等指标。
此外,还可以通过钻芯样品观察钢筋的布置情况,以评估桩体的连接性和整体受力情况。
3.动力触探法:动力触探法是一种常用的检测方法,可以用于评估CFG桩的承载力和桩长情况。
通过在桩顶施加一定的冲击力和触探器重,观察反弹次数和沉入深度,可以估计CFG桩的抗压性能和桩长。
检测时需要选择适当的触探器和测量位置,以充分评估CFG桩的承载力和桩长。
1.静载试验:静载试验是一种常用的检测方法,可以用于评估水泥搅拌桩基的承载能力和变形情况。
通过在桩顶施加一定的荷载,观察桩身和周围土体的变形情况,可以估计水泥搅拌桩基的承载力和变形性能。
检测时需要选择适当的荷载水平和观测点,以充分评估水泥搅拌桩基的承载能力和变形情况。
2.地质勘探:地质勘探是一种常用的检测方法,可以用于评估水泥搅拌桩基周围土体的力学性质和稳定性。
通过采集土样进行室内试验,可以获得土体的抗剪切强度、压缩模量等参数。
此外,还可以通过观测地层的分布和变化情况,评估土体的稳定性和可能存在的不良地质现象。
3.振动触探法:振动触探法是一种常用的检测方法,可以用于评估水泥搅拌桩基的承载能力和桩长情况。
PHC试桩检测方案
PHC试桩检测方案PHC试桩检测方案是一种针对预制钢筋混凝土(PHC)试桩进行检测和评估的方法。
在施工中,PHC试桩通常用于测量土体的承载能力和检测土层的物理特性。
该方案旨在确保桩基的质量和可靠性,并为建筑工程提供可靠的支撑。
一、试验前的准备工作1.资料收集:收集与试桩相关的设计文件和施工图纸,并仔细阅读桩基设计要求。
2.试验设备准备:准备好用于试验的仪器和设备,包括钢筋探测仪、动力锤、水平仪等。
3.试验人员:配备经验丰富的试验人员,熟悉检测方法和设备操作。
二、试验目的和内容1.承载力试验:通过载荷试验,测量试桩在不同荷载下的沉降和变形情况,评估其承载能力。
2.确定桩顶标高:使用水平仪等工具,测量桩顶的水平标高,为后续的试验提供准确的数据。
3.桩身检测:使用钢筋探测仪,检测试桩内部的钢筋情况,包括直径、间距、数量等,确保钢筋质量符合设计要求。
三、试验方法和步骤1.安装试桩:按照设计要求在工地现场预埋试桩,确保试桩的位置准确、垂直度良好。
2.承载力试验:首先确定试桩的初始标高,并在试桩顶部安装测量仪器。
然后,按照一定的荷载施加程序,逐渐增加试桩上的压力,记录试桩的沉降和变形情况。
3.确定桩顶标高:使用水平仪等工具,测量试桩顶部的水平标高,确保后续的试验数据准确可靠。
4.桩身检测:使用钢筋探测仪,对试桩内的钢筋进行检测,并记录钢筋的直径、间距、数量等信息。
四、试验结果处理和评估1.承载力分析:根据试验数据,绘制试桩的荷载-沉降曲线,分析试桩的承载能力和变形性能。
2.桩身质量评估:根据钢筋探测仪的检测结果,与设计要求进行对比,评估试桩钢筋质量的合格性。
3.缺陷分析和处理:如果发现试桩存在质量问题或缺陷,及时进行修复或更换,确保桩基的稳定性和可靠性。
五、试验报告编写根据试验结果和分析,编写完整的试验报告,包括试验目的、试验方法、试验数据、结果分析、存在问题和建议等内容。
报告应具备清晰的结构、准确的数据和科学的分析,为后续的施工和设计提供参考。
cfg桩检测方案
CFG桩检测方案1. 背景和目标CFG(Control Flow Graph)是一种图形表示方法,用于描述程序的控制流程。
在软件工程中,对CFG进行检测和分析可以帮助发现代码中的潜在漏洞和错误。
本文档介绍了一种用于检测CFG桩的方案,以提高软件测试的效率和质量。
目标: - 提供一种有效的方法来检测CFG桩 - 提高软件测试过程中的效率和质量 - 发现并修复潜在的漏洞和错误2. 检测过程2.1. 构建CFG在进行CFG桩检测之前,首先需要构建目标程序的CFG。
这可以通过静态分析工具来实现,例如使用LLVM等工具。
构建CFG可以帮助我们理解代码的结构,找到所有的基本块和边。
2.2. 识别桩点在构建CFG后,我们需要识别出所有的桩点。
桩点是包含我们感兴趣的代码块的基本块,用于检测和分析程序的特定部分。
桩点可以根据我们的需求进行定义,例如可以是函数调用、循环或条件判断。
2.3. 插入桩代码一旦桩点被识别出来,我们就可以在这些桩点上插入桩代码。
桩代码是为了监测和触发特定的行为,例如记录日志、计算执行时间等。
桩代码可以由开发人员编写,并插入到源代码中,然后重新编译目标程序。
2.4. 运行测试用例完成桩代码的插入后,我们可以准备一组测试用例来运行目标程序。
测试用例应该覆盖到所有的桩点,以确保桩代码能够正确地触发和执行。
可以选择手动编写测试用例,或者使用自动化测试工具来生成测试用例。
2.5. 检测桩的执行结果运行测试用例后,我们需要检查桩代码的执行结果。
这可以通过检查日志文件、输出信息或其他指标来进行。
如果桩代码没有按预期执行,可能表示存在潜在的问题或错误,需要进行进一步的调试和分析。
2.6. 分析结果并修复问题根据桩代码的执行结果,我们可以得出一些结论并分析问题所在。
如果发现了潜在的漏洞或错误,开发人员应该及时修复这些问题,并重新执行测试用例来验证修复的效果。
如果桩代码的执行结果符合预期,即表示目标程序在这一部分没有问题。
CFG桩软基处理检测及分析
CFG桩软基处理检测及分析摘要:针对福银高速公路南连接线工程fla3合同段cfg桩设计与施工,对桩身完整性与承载力进行了检测,并就影响检测准确性的诸因素进行了分析,为类似工程施工确保质量提供了积极的借鉴。
关键词:cfg桩;静载荷试验;复合地基及承载力中图分类号: u412文献标识码:a文章编号:1 工程概况一公司施工的福州福银高速公路南连接线工程fla3合同段,全长13.00km。
工程位于闽东南沿海,地层较简单。
从新到老地层主要有:第四系全新统冲洪积层(q4al-pl)、坡残积层(q4el-dl),地表见零星分布的人工填土(q4me)及沿线路基填土。
基岩主要为侏罗系上统南园组的(j3n)凝灰熔岩,白垩系石帽山群(k1h)凝灰质砂岩、凝灰熔岩,燕山晚期花岗斑岩(γπ)、正长斑岩(ξπ)。
基岩完整性较好,有利于工程建设。
本段地下水发育,其类型有第四系冲洪积层孔隙水、基岩风化孔隙裂隙潜水、基岩构造裂隙水。
在具体施工过程中发现,yk265+260~yk+370段路基右侧加宽,在路基填筑到4m时路基面出现纵向裂缝,裂缝宽度为1~2cm,路基出现沉降和侧移现象。
根据地质补勘报告显示,原地面一下2m 深处存在可塑状粘土层,深度约6m。
经会议研究决定采用cfg桩方案处理该段软基,单桩长l=6.0~9.0m,直径50cm,间距为1.8 m和1.6m,呈梅花形布置。
2 施工配合比设计泵送混合料理论配合比为:水泥:河砂:碎石:粉煤灰:外加剂:水=1:4.78:6.08:1.00:0.01:1.00;现场泵送混合料施工配合比为:水泥:河砂:碎石:粉煤灰:外加剂:水=1:4.97:6.08:1.0:0.01:0.67。
150×150×150标准立方体抗压强度≮15mpa,坍落度控制在160~180mm的混凝土。
采用混凝土搅拌站集中拌合,搅拌时间为2min,混凝土搅拌运输车运送。
3 桩身完整性与承载力检测yk265+260~yk+370段首次对桩身完整性及承载力检测进行了检测。
CFG拌桩桩基检测方案
CFG拌桩桩基检测方案目录一、工程概况 (1)二、地质概况 (1)三、检测依据 (2)四、单桩竖向承载力检测试验技术要求 (3)4.1试验目的 (3)4.2CFG桩试桩设计参数 (3)4.3主要试验设备 (4)4.4现场检测 (4)4.5检测报告整理和提交 (6)五、单桩复合地基承载力试验检测 (6)5.1检测目的 (6)5.2CFG桩试桩设计参数 (6)5.3主要试验设备 (7)5.4现场检测 (7)5.5检测报告整理和提交 (9)六、CFG桩取芯检测 (9)6.1检测目的 (9)6.2检测原理 (9)6.3现场操作 (9)6.4芯样截取 (10)6.5芯样试件抗压强度试验 (11)6.6检测报告整理和提交 (11)一、工程概况新建XX至华中地区铁路煤运通道工程MHTJ-23标起讫里程DK1213+800~DK1287+298.9,正线长度70.65公里。
本标段地处湖北省荆门市和荆州市,由北向南依次经过荆门市沙洋县,荆州市沙市区、荆州开发区、江北农场、江陵县。
标段内软土路基按照设计要求需进行地基加固处理,地基处理方式有单向水泥搅拌桩、多向水泥搅拌桩、CFG桩、钢筋(预应力)混凝土管桩、螺纹桩、塑料排水板等。
其中CFG桩共计28188根,长度为463900延米,其分布里程统计见表1-1。
表1-1软土路基CFG桩统计表CFG桩试桩工点及位置选定见表1-2。
表1-2 CFG桩试桩工点及位置表二、地质概况(1)DK1262+060试桩点试桩1参考地质钻孔为D2Z-LH-430,孔口高程+27.58m,地质情况详见表1.2-1试桩1桩基设计参数统计表。
表2-1 试桩1桩基设计参数统计表(2)DK1273+850试桩点试桩2参考地质钻孔为D2Z-LH-567,孔口高程+28.95m,地质情况详见表1.2-2试桩2桩基设计参数统计表。
表2 -2 试桩2桩基设计参数统计表三、检测依据1. XX铁路MHTJ-23标段软基处理相关图纸及设计说明;2.《铁路路基工程施工质量验收标准》(TB10414-2003)(J285-2004);3.《铁路工程测量规范》(TB10101-2009 J961-2009);4.《铁路工程地基处理技术规程》(TB10106-2010)(J1078-2010);5.《铁路工程基桩检测技术规范》(TB10218-2008);四、单桩竖向承载力检测试验技术要求4.1试验目的检测单桩的竖向抗压承载力是否满足设计要求,为设计和施工提供依据。
cfg桩检测方案
cfg桩检测方案1. 概述本文档介绍了cfg桩检测方案,包括测试目标、测试方法、测试环境、测试用例以及测试计划。
2. 测试目标cfg桩检测方案的主要目标是验证cfg桩的正确性和可靠性,确保它能够按照预期的逻辑进行运行,并能够正确地产生期望的输出。
3. 测试方法为了测试cfg桩的正确性和可靠性,我们将采用以下方法进行测试:3.1 静态分析通过静态分析cfg桩的源代码,查找潜在的错误和缺陷,并进行代码审查。
静态分析可以发现一些明显的问题,如代码逻辑错误、变量未初始化等。
3.2 单元测试针对cfg桩中的每个功能模块,编写相应的单元测试用例。
单元测试用例应涵盖不同的输入情况,并验证cfg桩的输出是否符合预期。
单元测试可以快速定位和修复代码错误。
3.3 集成测试在集成测试中,将cfg桩与其他组件进行集成,并测试其在整个系统中的交互和整合情况。
通过集成测试,可以发现cfg桩与其他组件之间的潜在问题,如接口不兼容、数据传输错误等。
3.4 性能测试为了验证cfg桩在高负载情况下的性能表现,进行性能测试。
性能测试中,模拟大量请求并评估cfg桩的响应时间、吞吐量和资源利用率等性能指标。
4. 测试环境为了进行cfg桩的测试,需要搭建适当的测试环境。
测试环境包括硬件和软件环境,具体要求如下:4.1 硬件环境•一台用于测试的计算机•足够的内存和存储空间4.2 软件环境•操作系统:Windows 10 / Ubuntu 20.04•开发工具:Visual Studio Code / Eclipse•编程语言:C++ / Java5. 测试用例在cfg桩的测试过程中,需要编写一系列测试用例来覆盖不同的功能和边界情况。
以下是一些可能的测试用例:1.输入为空的情况2.输入为边界值的情况3.输入为非法值的情况4.输入为正常值的情况6. 测试计划测试计划是整个测试过程的指导文件,包括测试目标、测试方法、测试环境和测试计划等内容。
测试计划应该明确指出测试的时间、资源和人员安排。
CFG桩水泥搅拌桩基检测方案
CFG桩水泥搅拌桩基检测方案CFG桩是一种常用的钢筋混凝土桩,广泛应用于桥梁、建筑、码头等工程领域。
为了保证CFG桩的质量和安全性,需要对其进行检测。
本文将介绍CFG桩水泥搅拌桩基检测方案,包括检测指标、检测方法和检测步骤等内容。
一、检测指标1.强度指标:检测CFG桩的抗压强度、抗拉强度和弯曲强度等指标,以评估桩体的质量和承载能力。
2.形状指标:检测CFG桩的直径、长度、垂直度和平整度等指标,以评估桩体的几何形状是否满足设计要求。
3.应力指标:检测CFG桩的应力分布情况,以评估桩体在不同工况下的受力情况。
二、检测方法1.强度检测方法:采用无损检测方法,如超声波检测、电阻率法、电磁法等,对CFG桩进行抗压强度和抗拉强度的检测。
同时,可以采用加载试验方法对桩体进行弯曲强度检测。
2.形状检测方法:采用激光测距仪等设备对CFG桩的直径、长度、垂直度和平整度进行测量。
同时,可以采用全站仪等设备对CFG桩的几何形状进行三维测量与分析。
3.应力检测方法:采用应变片、挠度计等设备对CFG桩的应力分布情况进行测量。
同时,可以采用数值模拟方法对桩体在不同工况下的应力进行分析。
三、检测步骤1.准备工作:对CFG桩进行清理,清除附着于桩体表面的泥土、油污等物质。
同时,准备好检测设备和相应的试验载荷。
2.强度检测步骤:(1)对CFG桩进行超声波检测,测量桩体的声速和声阻抗。
根据声速和声阻抗的关系,计算出桩体的动弹性模量和抗压强度,并评估其质量。
(2)对CFG桩进行电阻率法和电磁法检测,测量桩体的电阻率和电磁特性。
根据电阻率和电磁特性的变化,评估桩体的抗拉强度和弯曲强度。
3.形状检测步骤:(1)使用激光测距仪对CFG桩的直径进行测量,并比较不同位置的直径数据,评估桩体的直径是否均匀。
(2)使用激光测距仪对CFG桩的长度进行测量,并比较不同位置的长度数据,评估桩体的长度是否满足设计要求。
(3)使用全站仪对CFG桩的垂直度和平整度进行三维测量和分析,评估桩体的形状是否满足设计要求。
CFG桩基检测施工方案
CFG桩基检测施工方案一、工程概况二、编制依据三、施工方案的选择四、施工工期、进度计划五、工程项目部主要管理人员及所用劳务人员安排计划六、主要施工机具安排计划七、主要材料需用量计划八、冬、雨季施工措施九、保证工期、质量、安全、文明施工减少扰民降低环境污染和噪音的措施(一)工期保证措施(二)质量保证措施(三)安全生产与文明施工措施(四)防止扰民降低环境污染和噪音的措施十、工地临时用电专项方案十一、材料管理制度及节约措施十二、质量标准与验收方法十三、通病及事故处理措施十四、合理化建议十五、施工现场平面布置图前言按照青岛思远石化公司溶剂油项目CFG桩工程施工要求及设计图纸,我公司认真组织技术人员熟悉图纸及相关资料,针对该工程特点认真编写该技术方案及施工组织设计。
该工程位于青岛市黄岛经济开发区内。
本工程采用水泥粉煤灰碎石桩(简称CFG桩)复合地基加固处理。
一、工程概况:(一)工程名称:青岛思远石化公司溶剂油项目CFG桩工程;(二)工程地址:青岛开发区黄张路与淮河路交叉处;(三)桩基形式:原料储罐地基采用水泥粉煤灰碎石桩(简称CFG桩)——单桩设计施工长度13.00m,桩径600mm,桩距1800mm;(四)工程量:CFG桩——约计1600棵(原料储罐按10个计算)、累计设计施工20800.00延长米,约计灌注砼7641.58m3;(五)现场地质情况:根椐中国石油天然气华东勘察设计研究院2001年5月提供的《青岛长鸿石油化工有限公司岩土工程详细勘察报告》,桩长范围内的岩土地层分部如下(具体详见勘察报告):第一层土,人工填土:由素填土和粉煤灰冲填土两个亚层组成,固结程度较低,呈饱和、欠固结、高灵敏度。
厚度约为4m。
第二层土,粉质粘土:呈饱和、流塑~软塑状态,具高压缩性、高灵敏度地层。
厚度约为6。
0m.第三层土,粉质粘土:呈饱和,可塑性状态,属中压缩性地层。
厚度约为2。
7m.第四层土,花岗岩全风化带:呈饱和,可塑~硬塑状态,属中~低缩性地层。
【施工方案】CFG桩软基处理施工方案
CFG桩软基处理施工方案一、工程概况CFG桩是由瓜米石、中砂、水泥、磷石膏、生石灰等拌合,采用振动沉管灌注桩机械及配套设施进行施工,用于软土厚度大于5米的路段。
成桩直径为40厘米。
桩间距为1.1米。
桩顶铺设10cm高的高强土格室,铺设30cm厚碎石垫层,并密实。
用于调整桩顶应力的分布,垫层中铺设5cm高的高强土格室。
二、施工方案1、CFG桩施工工艺及质量控制1)施工工艺选用振动锤振动沉管、管内投料成桩。
成桩工艺流程如下:桩机就位—沉管—投料—振动拔管—成桩—移位—材料搅拌,用粒状材料或湿粘土封顶—施工下一根桩。
施工方面的要求不仅要有专业的施工队伍,而且还要满足以下几点要求:a、绘出CFG桩施工布桩放样平面图,平面布置成等边三角形,桩距因考虑到施工的可行性,新打桩对已打桩是否产生不良影响,又要考虑场地地质条件以及造价等因素。
满堂布桩桩距可适当放大,一般为(4~6)d。
b、施打顺序分两种类型:一是连续施打,从1号桩开始,依次2号、3号……连续打下去;二是间隔跳打,可以隔一根桩,也可隔多根桩,先打1、3、5,后打2、4、6……连续施打可能造成桩的缺陷是桩径被挤扁或缩颈。
如果桩距不太小,混合料尚未初凝,连打一般较少会发生桩完全断开。
隔桩跳打,先打桩的桩径较少发生缩小或缩颈现象.但土质较硬时,在已打桩中间补打新桩时,已打的桩可能发生被振裂或振断。
施打顺序与土性和桩距有关,在软土中桩距较大,可采用隔桩跳打;在饱和的松粉土中施打,如果桩距较小,不宜采用隔桩跳打方案。
因为松散粉土振密效果较好,先打桩施工完后,土体密度会有明显增加,而且打的桩越多,土的密度越大,桩越难打。
在打新桩时,一是加大了沉管的难度,二是非常容易造成已打的桩成为断桩。
无论桩距大小,均不宜从四周转圈向内推进施工,因为这样限制了桩间土向外的侧向变形,容易造成大面积土体隆起,断桩的可能性较大。
采用从中心向外推进或从一边向另一边推进的方案.c、桩机就位,调整沉管与地面垂直,确保垂直度偏差不大于1%.启动马达,留振动3~5s开始拔管,拔管速度一般为1。
CFG桩水泥搅拌桩基检测方案资料讲解
CFG桩水泥搅拌桩基检测方案资料讲解CFG桩和水泥搅拌桩基是常见的桩基工程形式,用于土木工程中的地基加固和建筑物的承载。
为了确保桩基质量,进行桩基检测是必要的。
下面将针对CFG桩和水泥搅拌桩基的检测方案进行资料讲解。
一、CFG桩基检测方案资料讲解:1.检测目的:对CFG桩基进行质量评估和检验,确保桩的承载力、稳定性和施工质量满足设计要求。
2.检测方法:(1)物理检测方法:包括静载试验、动力触探试验和钻孔取心试验。
-静载试验:通过施加静载力来测定桩基的承载力和沉降性能。
根据设计要求选取适当的试验荷载,在桩顶部或侧壁上安装应变计和位移计,通过实验结果来评估CFG桩基的承载性能。
-动力触探试验:利用动力触探设备,通过连续叩击桩顶部来测定桩基的动力性质,包括桩的长度、密实度和承载性能。
通过触探数据解释和分析,评估CFG桩基的质量和性能。
-钻孔取心试验:钻探设备用于钻取CFG桩的侧壁岩土样品,通过对样品进行室内试验和分析,了解岩土的物理性质、力学性质和稳定性能,评估CFG桩基的承载力和稳定性。
(2)无损检测方法:包括声波检测、电阻率和介电常数检测以及地震波速检测。
-声波检测:将声波传导至地下,通过接收回波信号判断CFG桩的长度、质量和连续性。
通过声波速度和波形分析,了解CFG桩内部质量情况,判断承载力和稳定性。
-电阻率和介电常数检测:利用电阻率和介电常数的差异,通过电极探测仪器对CFG桩进行探测,评估CFG桩周围地层的密实度和含水性质,判断桩基质量和稳定性。
-地震波速检测:通过地震仪器记录地震波在CFG桩中的传播速度,根据波速和波形分析,了解CFG桩的质量和连续性,评估承载力和稳定性。
3.检测报告:结合实测数据和分析结果,编制CFG桩基的检测报告,包括桩基的承载力、密实度、稳定性和质量评估。
报告应包括测试方法、实测数据、分析结果和结论,供工程设计和施工单位参考。
二、水泥搅拌桩基检测方案资料讲解:1.检测目的:对水泥搅拌桩基进行质量评估和检验,确保桩的稳定性、抗侧力和施工质量满足设计要求。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
客专CFG桩、PHC桩软基处理检测方案××××××质量检测有限公司××××年××月××日一、前言1、CFG桩简介:CFG桩(Cement Fly-ask Gravel piles)是水泥粉煤灰碎石桩的简称,是近年来发展起来的一种新型的地基处理方法,目前已作为国家重点科研成果向全国推广。
CFG桩是由碎石、石屑、粉煤灰掺适量水泥加水拌合,用振动(锤击)沉管打桩机或其它成桩机具制成的一种低标号的桩体,其主要用来加固地基,和被挤密的桩间土一起,通过褥垫层形成CFG桩复合地基共同承担上部荷载。
CFG桩复合地基具有承载力提高幅度大、变形模量大、沉降变形小的特点,用于建筑物对地基承载力和变形要求高的地基是比较理想的。
CFG桩用振动沉管打桩机成桩,由于不放钢筋笼,施工速度快,工期短,质量容易控制;并能利用工业废料(粉煤灰),变废为宝,经济实用,比一般振动(锤击)沉管灌注桩和钻孔灌注桩造价都低得多。
CFG桩虽然在地基处理中具有以上优势,但在施工过程中如施工工艺控制不严、施工方法不当,也容易出现一些质量问题,如:①施工过程中拔管速度太快可能造成缩径或断桩,太慢有可能造成桩端一段范围的桩体水泥含量较少,桩体强度降低;②连续施打可能造成的缺陷是桩径被挤扁或缩径,应采取隔桩跳打法施工;配合比控制不严,坍落度控制不合理,碎石质量的好坏,均有可能造成桩身出现空洞和断桩;④粉煤灰混凝土投料不足,容易出现缩径或断桩现象。
2、PHC桩简介:PHC桩是一种在工厂批量预制的高强度预应力管桩。
采用静压和锤击两种工艺施工,将桩植入土层中,用来加固地基,与被挤密的桩间土一起形成复合地基共同承担上部荷载。
PHC桩的单位承载力造价是各种桩型中较低的,且综合经济效益指标也好于其他桩型。
随着PHC管桩的广泛应用和发展,以及人们对它的理论研究和工程实践的不断积累,PHC桩的施工技术会不断得到提高。
PHC桩在软土地基处理中,虽然具有综合经济效益好的优势,但在施工过程中,如施工工艺控制不严、施工方法不科学,也容易出现桩体移位、桩身上浮、桩身倾斜、桩身断裂等现象。
静压法施工预应力管桩属于挤土类型,往往由于沉桩时使桩四周的土体结构受到扰动,改变了土体的应力状态,产生挤土效应;桩基施工过程中焊接时间过长;桩的接头较多而且焊接质量不好或桩端停歇在硬夹层;施工方法与施工顺序不当,每天成桩数量太多、压桩速率太快、布桩过多过密等,都会加剧挤土效应。
也有可能是某一土层的不排水抗剪强度低、压缩性高,桩在静压过程中,桩入土体使其产生冲剪破坏,同时对桩周围土体进行排挤,孔隙水受此冲剪挤压形成不均匀水头,产生巨大的超孔隙水压力,而上部杂填土层未做清理,使土体向上的应力无法释放,加大了地基土的侧向应力。
在施工过程中,相邻的桩会产生横向位移和桩身上浮,严重时,会出现断桩现象。
主要原因有下列几方面:a、桩入土后,遇到大块坚硬障碍物,把桩尖挤向一侧。
b、两节桩或多节桩施工时,相接的两桩不在同一轴线上,产生了曲折。
c、桩数较多,土饱和密实,桩间距较小,在沉桩时土被挤到极限密实度而向上隆起,相邻的桩被浮起。
d、在软土地基施工较密集的群桩时,由于沉桩引起的孔隙水压力把相邻的桩推向一侧或浮起。
二、工程概况客运专线许昌段软土地基处理采用CFG桩和PHC桩,为保证桩基施工质量及软土地基处理效果,应对桩身质量及复合地基承载能力进行相关的项目检测。
三、检测方法依据《客运专线铁路路基工程施工质量验收暂行标准》铁建设[2005]160号及《铁路工程基桩检测技术规程》(TB 10218-2008)的有关要求,本次采用的检测方法见表1。
检测方法及适用范围表1四、检测依据1、《铁路工程基桩检测技术规程》TB 10218-20082、《建筑地基处理技术规范》JGJ 79-2002五、检测频率根据《客运专线铁路路基工程施工质量验收暂行标准》铁建设[2005]160号及《铁路工程基桩检测技术规程》(TB 10218-2008)的有关要求进行。
1、低应变反射波法检测数量:总桩数的10%。
2、静载荷试验检测数量:总桩数的2‰,且每批不少于3根。
3、钻芯法检测数量:根据需要,对检测不合格桩进行复核。
当用上述方法检测出不合格桩,应按不合格桩数量的双倍数量进行扩大检测。
六、抽样方案1、施工质量有疑问的桩;2、设计方认为重要的桩;3、局部地质条件出现异常的桩;4、施工工艺不同的桩;5、采用低应变法等无损检测,桩身完整性被判为Ⅱ类及以下的桩;6、除上述规定外,同类型桩宜均匀随机分布。
七、检测仪器设备1、低应变检测仪:RSM-PRT型;带宽10~12000Hz;A/D转换精度24位;采样间隔10~65536s 。
2、传感器:加速度传感器,SY-3型,灵敏度150pc/m.s-2。
3、地质勘探钻:XY-1型(最大钻进深度100m)4、静载荷测试仪:RSM-JCⅢ型;全自动加载和数据采集。
5、位移传感器:最大量程50mm;精度优于0.01mm。
5、油压千斤顶:1000kN、2000kN。
6、电动油泵:ZBY-500B型;额定工作压力100MPa。
7、其他:电脑、打印机等八、检测人员1、现场检测技术负责人:1名,由具有多年丰富桩基础检测经验,具有中级及以上技术职称专业技术人员担任。
2、现场检测技术人员:5名,由具有多年丰富桩基础检测经验,具有中级技术职称的人员担任。
3、配合人员:民工若干名。
九、检测工作程序1、检测工作的程序框图,见图1进行:图1 检测工作程序框图十、检测前的准备工作1、调查、收集有关资料1)收集被检测工程的岩土工程勘察资料、桩基设计图纸、施工记录;了解施工工艺和施工中出现的异常情况。
2)进一步明确委托方的具体要求。
3)检测项目现场实施的可行性。
2、检测前应对仪器设备检查调试。
3、检测仪器设备应经国家授权的计量部门计量,计量检定合格后方可投入使用,始终确保所使用的仪器设备在计量检定周期的有效期内。
4、其他准备工作:如水、电、桩头处理、场地平整、安全防护设施等。
十一、现场检测(一)低应变反射波法1、受检桩应符合下列规定:1)桩身强度至少达到设计强度的70%,且不小于15MPa。
2)桩头的材质、强度、截面尺寸应与桩身基本等同。
3)桩顶面应平整、密实,并与桩轴线基本垂直。
a.桩顶条件和桩头处理好坏直接影响测试信号的质量。
灌注桩应凿去桩顶浮浆或松散、破损部分,并露出坚硬的混凝土表面;桩顶表面应平整干净且无积水;妨碍正常测试的桩顶外面主筋应割掉。
对于预应力管桩,当法兰盘与桩身混凝土之间结合紧密时,可不进行处理,否则,应采用电锯将桩头锯平。
b.当桩头与承台或垫层相连时,相当于桩头处存在很大的截面阻抗变化,对测试信号会产生影响。
因此,测试时桩头应与混凝土承台断开;当桩头侧面与垫层相连时,除非对测试信号没有影响,否则应断开。
2、测试参数设定应符合下列规定:1)时域信号记录的时间段长度应在2L /c 时刻后延续不少于5ms ;幅频信号分析的频率范围上限不应小于2000Hz 。
2)设定桩长应为桩顶测点至桩底的施工桩长,设定桩身截面积应为施工截面积。
3)桩身波速可根据本地区同类型桩的测试值初步设定。
4)采样时间间隔或采样频率应根据桩长、桩身波速和频域分辨率合理选择;时域信号采样点数不宜少于1024点。
5)传感器的设定值应按计量检定结果设定。
3、测量传感器安装和激振操作应符合下列规定:1)传感器安装应与桩顶面垂直;用耙合剂(黄油、石膏等)粘结时,应具有足够的粘结强度。
传感器用藕合剂粘结时,粘结层应尽可能薄;必要时可采用冲击钻打孔安装方式,但传感器底安装面应与桩顶面紧密接触。
2)实心桩的激振点位置应选择在桩中心,测量传感器安装位置宜为距桩中心2/3半径处;空心桩的激振点与测量传感器安装位置宜在同一水平面上,且与桩中心连线形成的夹角宜为900,激振点和测量传感器安装位置宜为桩壁厚的1/2处。
3)激振点与测量传感器安装位置应避开钢筋笼的主筋影响。
4)激振方向应沿桩轴线方向。
5)瞬态激振应通过现场敲击试验,选择合适重量的激振力锤和锤垫,宜用宽脉冲获取桩底或桩身下部缺陷反射信号,宜用窄脉冲获取桩身上部缺陷反射信号。
6)传感器的粘贴处和激振点应打磨平整。
4、信号采集和筛选应符合下列规定:1)根据桩径大小,桩心对称布置2~4个检测点;每个检测点记录的有效信号数不宜少于3个。
2)检查判断实测信号是否反映桩身完整性特征。
3)不同检测点及多次实测时域信号一致性较差,应分析原因,增加检测点数量。
4)信号不应失真和产生零漂,信号幅值不应超过测量系统的量程。
5、检测数据的分析与判定1)波速计算:当桩长已知、桩底反射信号明确时,在地质条件、设计桩型、成桩工艺相同的基桩中,选取不少于5根Ⅰ类桩的桩身波速值按下式计算其平均值:a.完整桩的波速计算: tL c ∆=2 或 f L c ∆⋅=2 式中(图2): c ——桩身材料的一维应力波纵波波速(m/s ),简称波速;L ——测点下桩的长度(m );Δt ——桩底反射波峰值与入射波峰值的时刻差(s );Δf ——幅值谱上完整桩相邻峰值间的频率差(Hz )。
被检工程的桩身材料平均波速值m c 为5根以上完整桩的波速平均值。
b.桩身缺陷位置的算:2jm j t c L ∆= 或 jm j f c L ∆=2 式中: m c ——场区同条件桩平均波速;j L ——桩身第j 个缺陷的距离(m);j t ∆——桩身第j 个缺陷的首次反射波峰与入射波波峰对应的时差(s);j f ∆——同一缺陷两相邻峰间频差。
2)检测结果判定:完整性分类及判别标准:见表2和表3。
桩身完整性分类表 表2桩身完整性判定标准 表3(二)单桩承载力竖向静载荷试验1、基本要求1)试桩的成桩工艺和质量控制标准应与工程桩一致。
2)桩顶部宜高出试坑底面,试坑底面宜与桩承台底标高一致。
混凝土桩头加固可按下列规定执行:3)混凝土桩应先凿掉桩顶部的破碎层和软弱混凝土;4)桩头顶面应平整,桩头中轴线与桩身上部的中轴线应重合;5)桩头主筋应全部直通至桩顶混凝土保护层之下,各主筋应在同一高度上;6)距桩顶1倍桩径范围内,宜用厚度为3~5mm 的钢板围裹或距桩顶1.5倍桩径范围内设置箍筋,间距不宜大于100mm 。
桩顶应设置钢筋网片2~3层,间距60~100mm ;7)桩头混凝土强度等级宜比桩身混凝土提高1~2级,且不得低于C30;8)高应变法检测的桩头测点处截面尺寸应与原桩身截面尺寸相同。
9)混凝土强度应达到设计强度。
10)成桩休止时间应满足表4所规定的时间。
饱和25注:对于泥浆护壁灌注桩,宜适当延长休止时间。
