99778_设计阶段与图纸深度

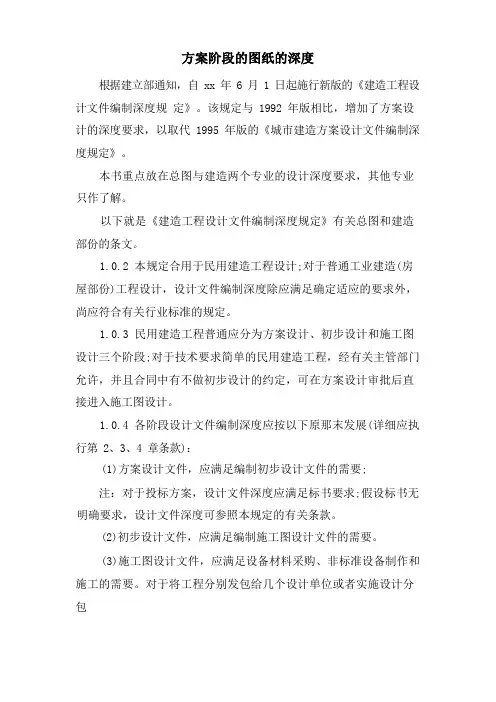

方案阶段的图纸的深度
根据建立部通知，自 xx 年 6 月 1 日起施行新版的《建造工程设计文件编制深度规定》。
该规定与 1992 年版相比，增加了方案设计的深度要求，以取代 1995 年版的《城市建造方案设计文件编制深度规定》。
本书重点放在总图与建造两个专业的设计深度要求，其他专业只作了解。
以下就是《建造工程设计文件编制深度规定》有关总图和建造部份的条文。
1.0.2 本规定合用于民用建造工程设计;对于普通工业建造(房屋部份)工程设计，设计文件编制深度除应满足确定适应的要求外，尚应符合有关行业标准的规定。
1.0.3 民用建造工程普通应分为方案设计、初步设计和施工图设计三个阶段;对于技术要求简单的民用建造工程，经有关主管部门允许，并且合同中有不做初步设计的约定，可在方案设计审批后直接进入施工图设计。
1.0.4 各阶段设计文件编制深度应按以下原那末发展(详细应执行第 2、3、4 章条款)：(1)方案设计文件，应满足编制初步设计文件的需要;注：对于投标方案，设计文件深度应满足标书要求;假设标书无明确要求，设计文件深度可参照本规定的有关条款。
(2)初步设计文件，应满足编制施工图设计文件的需要。
(3)施工图设计文件，应满足设备材料采购、非标准设备制作和施工的需要。
对于将工程分别发包给几个设计单位或者实施设计分包的情况，设计文件相互关联处的深度应当满足各承包或者分包单位设计的需要。
1.0.5 在设计中宜因地制宜正确选用国家、行业和地方建造标准设计，并在设计文件的图纸目录或者施工图设计说明中注明被应用图集的名称。
重复利用其他工程的图纸时，应详细了解原图利用的条件和内容，并作必要的核算和修改，以满足新设计工程的需要。
1.0.6 当设计合同对设计文件编制深度另有要求时，设计文件编制深度应同时满足本规定和设计合同的要求。
1.0.7 本规定对设计文件编制深度的要求具有通用性。
对于详细的工程工程设计，执行本规定时应根据工程的内容和设计范围对本规定的条文发展合理的取舍。
各阶段设计文件的要求和深度
各阶段设计文件的要求和深度在项目的不同阶段，设计文件的要求和深度会有所不同。
以下是各阶段设计文件的要求和深度的详细解释：1.概念设计阶段：概念设计阶段是项目的起始阶段，主要目标是确定项目的整体方向和概念。
在这个阶段，设计文件的要求和深度主要包括以下内容：-项目背景和目标：对项目的整体背景和目标进行详细描述，包括项目的关键需求和可行性研究结果等。
-概念设计方案：提供不同的概念设计方案，包括多种可能的解决方案，并进行详细的分析和评估，以确定最佳方案。
-概念设计文档：编制概念设计文档，包括项目概述、概念设计目标、概念设计思路、概念设计方案和评估结果等详细内容。
2.初步设计阶段：初步设计阶段是在概念设计阶段后进一步详细设计的阶段。
在这个阶段，设计文件的要求和深度主要包括以下内容：-详细需求分析：对项目需求进行详细的分析和梳理，包括功能需求、性能需求、界面需求等。
-初步设计方案：在概念设计的基础上，进一步细化设计方案，包括具体的系统结构、模块划分、功能描述等。
-初步设计文档：编制初步设计文档，包括需求分析报告、初步设计方案、用户接口设计、系统结构设计等详细内容。
3.详细设计阶段：详细设计阶段是在初步设计阶段进一步明确设计细节的阶段。
在这个阶段，设计文件的要求和深度主要包括以下内容：-详细设计方案：具体细化和完善系统的各个模块和组件的设计，包括具体的数据结构、算法、接口设计等。
-详细设计文档：编制详细设计文档，包括详细设计方案、模块划分，算法和数据结构描述等详细内容。
4.施工图设计阶段：施工图设计阶段是在详细设计阶段的基础上，对具体的工程细节进行设计和展示的阶段。
在这个阶段，设计文件的要求和深度主要包括以下内容：-施工图设计方案：具体设计施工图，并对建筑、结构、机电等方面进行详细设计。
-施工图设计文档：编制施工图设计文档，包括施工图设计方案、细节设计说明、构造图和细部构造图等详细内容。
5.执行阶段：在执行阶段，设计文件主要是实施执行的依据和文档，这包括设计文件的更新和修订，以满足具体执行需求。
各设计阶段主要内容及深度要求
各设计阶段主要内容及深度要求：
1、方案设计
方案设计（概念设计）是投资决策之后，由咨询单位将可行性研究提出意见和问题，经与业主协商认可后提出的具体开展建设的设计文件、其深度应当满足编制初步设计文件和控制概算的需要。
2、初步设计
初步设计（基础设计）的内容依项目的类型不同而有所变化，一般来说，它是项目的宏观设计、即项目的总体设计、布局设计、主要的工艺流程、设备的选型和安装设计、土建工程量
3、施工图设计
施工图设计（详细设计）的主要内容是根据批准的初步设计，绘制出正确、完整和尽可能详细的建筑、安装图纸，包括建设项目部分工程的详图、零部件结构明细表、验收标准、方法、施工图预算等。
此设计文件应当满足设备材料采购、非标准设备制作和施工的需要，并注明建筑工程合理使用年限。

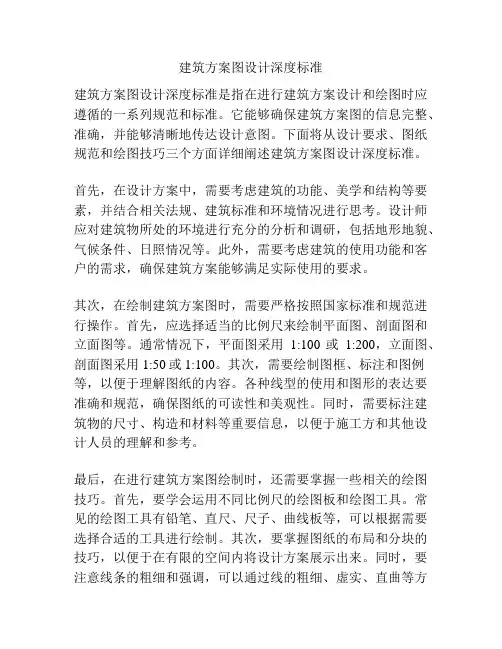

建筑方案图设计深度标准
建筑方案图设计深度标准建筑方案图设计深度标准是指在进行建筑方案设计和绘图时应遵循的一系列规范和标准。
它能够确保建筑方案图的信息完整、准确，并能够清晰地传达设计意图。
下面将从设计要求、图纸规范和绘图技巧三个方面详细阐述建筑方案图设计深度标准。
首先，在设计方案中，需要考虑建筑的功能、美学和结构等要素，并结合相关法规、建筑标准和环境情况进行思考。
设计师应对建筑物所处的环境进行充分的分析和调研，包括地形地貌、气候条件、日照情况等。
此外，需要考虑建筑的使用功能和客户的需求，确保建筑方案能够满足实际使用的要求。
其次，在绘制建筑方案图时，需要严格按照国家标准和规范进行操作。
首先，应选择适当的比例尺来绘制平面图、剖面图和立面图等。
通常情况下，平面图采用1:100或1:200，立面图、剖面图采用1:50或1:100。
其次，需要绘制图框、标注和图例等，以便于理解图纸的内容。
各种线型的使用和图形的表达要准确和规范，确保图纸的可读性和美观性。
同时，需要标注建筑物的尺寸、构造和材料等重要信息，以便于施工方和其他设计人员的理解和参考。
最后，在进行建筑方案图绘制时，还需要掌握一些相关的绘图技巧。
首先，要学会运用不同比例尺的绘图板和绘图工具。
常见的绘图工具有铅笔、直尺、尺子、曲线板等，可以根据需要选择合适的工具进行绘制。
其次，要掌握图纸的布局和分块的技巧，以便于在有限的空间内将设计方案展示出来。
同时，要注意线条的粗细和强调，可以通过线的粗细、虚实、直曲等方式来突出重点。
最后，要保持绘图的准确性和整洁性，避免出现涂改和混乱的现象。
综上所述，建筑方案图设计深度标准是在建筑设计中的重要环节，是保证方案图准确传达设计意图的关键。
设计师需要根据实际需求和标准要求来进行设计和绘图，确保建筑方案的完整和可行性。
同时，应不断提高自己的绘图技巧，以提高图纸的质量和美观度。
通过严格遵循深度标准，可以提高建筑方案图的质量，为后续的施工和验收工作奠定坚实的基础。
建筑设计阶段与出图深度(三)要点
建筑设计阶段与出图深度（三）（六）人防设计专篇（建筑部分）1．设计概况说明建筑概况和人防工程总体规划、人防工程设置部位、规模、功能等级、人数等情况。
2．设计依据3．建筑设计（1）防护单元和抗爆单元的划分；（2）人防埋置深度；（3）人防出入口、连通口、进排风口等口部情况；（4）平战结合，人防平战转换措施；（5）防护密闭门，密闭门和防爆波活门。
4．结构设计5．给排水设计6．暖通设计7．强电设计8．弱电设计（七）环境保护设计专篇1．设计依据（1）设计任务书中有关环保的要求和相关的国家和地方标准；（2）环境影响报告书（表）及其批文；（3）环保部门、主管部门的意见和要求。
2．设计采用的环保标准（1）环境质量标准；（2）有关环保的建筑技术标准；（3）污染物排放标准。
3．建设项目可能影响的因素依据环境影响评价说明工程建设项目可能影响环境的因素。
（1）废气排放因素，如汽车库、厨房、柴油发电机房、锅炉房等；（2）废水排放因素，如厕所污废水、冲洗汽车废水、厨房废水、生产废水等；（3）固体废气物因素，如生活垃圾、生产垃圾等；（4）噪声和振动污染因素；（5）其他污染因素，如放射性等。
4．建设项目环境保护防治（1）废气影响防治；（2）废水影响防治；（3）固体废弃物防治；（4）噪声和振动污染影响防治；（5）光污染影响防治；（6）特殊情况。
5．环境影响评估结论说明建设项目环境影响评价所提出的环境影响因素，经过各项防治措施，能够满足环境保护要求。
（八）劳动安全卫生专篇1．编制依据（1）国家和地方法律、法规；（2）劳动安全卫生标准、规范、规程；（3）用户要求；（4）工程设计所承担的任务及范围、工程性质、地理位置和特殊要求；（5）工程自然条件中的危险性；（6）工程周围环境对工程构成的危险性。
2．工程使用过程或生产工艺可能产生的影响安全健康的因素（1）易燃、易爆、有害、腐蚀等物质；（2）高温、高压、低温、辐射、振动、噪声、粉尘危险；（3）泄漏、飞扬、扩散、辐射部位；（4）危险性较大的设备；（5）职工危害。
对各阶段设计文件设计深度的要求
对各阶段设计文件设计深度的要求（一）总体要求设计文件的设计深度，应符合中华人民共和国建设部颁发的《建筑工程设计文件编制深度的规定》以及建设单位编制的项目设计文件深度规定中对各阶段、各专业设计文件编制深度的要求。
（二）初步设计初步设计文件应包括设计总说明书和各专业的设计说明书、各专业设计图纸、主要设备和材料表、工程量清单及工程概算书。
（三）施工图设计施工图设计文件的深度要满足以下要求：（1）能据以编制施工图预算；（2）能据以安排材料、设备订货和非标准设备的制作；（3）能据以进行施工和安装；（4）能据以进行工程竣工验收。
（四）对设计质量的要求（1）设计应体现本项目的建设意图，满足本项目的功能需求，在控制投资的同时，做到美观、适用、安全、经济，并具备良好的环保特性，取得良好的社会效益。
（2）设计范围和内容必须符合本设计任务书的规定。
（3）中标设计单位保证每次按合同规定的期限交付的设计文件是完整的、正确的、清晰的。
1、“完整”是指每次交付的设计文件是合同及附件中规定的全部设计文件。
2、“正确”是指每次交付的设计文件均符合本章第三条（一）项关于法律、法规、规范、标准的规定；本章第三条（二）、（三）项关于各阶段设计文件内容与设计深度的规定；同时保证设计输入的基础资料完整、正确，中标设计单位法、计算方法与结果、技术参数的选用正确，构造合理，图面表达清楚、文字叙述准确，各专业设计协调统一。
3、“清晰”是指每次交付的设计文件中的图样、线条、术语、符号、尺寸标准、文字说明等清楚准确。
（4）中标设计单位应根据上级主管部门及建设单位对设计文件的审核意见，在原定设计范围内对设计进行必要的修改。
（5）当中标设计单位提交的设计文件，不符合章第三条（二）、（三）项要求时，中标设计单位应在收到建设单位通知5 天内，将符合规定的设计文件交付建设单位。
（6）设计文件的计量单位均应采用国际标准计量单位。
设计文件中的坐标系统和高程系统：坐标系统采用1980 西安坐标系，高程系统采用1985 国家高程系统。
设计阶段与出图深度
设计阶段与出图深度【摘要】设计阶段与出图深度在建筑行业中扮演着至关重要的角色。
本文从设计阶段的重要性、出图深度的影响因素和相互关联、影响出图深度的因素以及优化策略等方面进行深入探讨。
设计阶段不仅关乎建筑方案的质量和可行性，还直接影响到施工的效率和成本。
而出图深度则影响到建筑图纸的准确性和完整性，是施工过程中不可或缺的一环。
优化设计阶段与出图深度的工作流程是提高建筑行业效率和质量的关键。
在未来，随着建筑技术的不断发展，建筑行业对设计阶段与出图深度的需求也会不断提升。
建筑设计师和相关从业人员需要不断学习和提升自身专业水平，以适应行业发展的趋势，进一步提升设计与施工的效率和质量。
【关键词】设计阶段、出图深度、重要性、影响因素、关联、优化、未来发展、建筑行业、需求。
1. 引言1.1 设计阶段与出图深度概述设计阶段与出图深度是建筑设计过程中非常重要的环节，直接影响到建筑项目的质量和效率。
在建筑设计的阶段中，设计师需要通过不同的方法和技术来实现项目的概念和目标，而绘图则是将设计理念具体展现出来的重要手段之一。
设计阶段的深度和出图质量直接影响到项目的最终效果和实施情况。
设计阶段通常包括了规划设计、概念设计、初步设计、施工图设计等不同阶段，每个阶段都有其独特的侧重点和任务。
而出图深度则是指绘图中包含的详细信息和设计内容的丰富程度，包括平面图、立面图、剖面图、效果图等不同类型的图纸。
设计阶段与出图深度密切相关，设计师需要在不同阶段中充分考虑项目需求和设计要求，选择合适的出图方式和深度来表达设计理念和方案。
影响出图深度的因素也十分复杂，包括项目类型、技术要求、设计风格等多方面因素。
设计阶段与出图深度的协调与优化非常重要，能够提高项目的设计质量和效率。
在建筑行业的发展中，设计阶段与出图深度将继续发挥重要作用，满足不断变化的市场需求和技术要求，推动建筑设计的创新和发展。
建筑行业对设计阶段与出图深度的需求也将不断增加，要求设计师在设计过程中不断提升技术水平和创意能力，以应对日益复杂的设计需求和竞争压力。
景观设计各阶段图纸深度要求
景观设计各阶段图纸深度要求在景观设计领域，不同的设计阶段对应着不同深度的图纸要求。
这些要求不仅关乎设计的准确性和可行性，还直接影响到项目的顺利推进以及最终的落地效果。
接下来，我们将详细探讨景观设计各阶段的图纸深度要求。
一、概念设计阶段概念设计阶段是整个景观设计的起始点，其重点在于提出创新的设计理念和整体构思。
在这个阶段，图纸主要包括以下几个方面：1、场地分析图对项目场地的地理位置、周边环境、地形地貌、气候条件、文化背景等进行综合分析，通过图表和文字说明，清晰地展现场地的特点和潜在问题。
2、设计愿景图以手绘或电脑绘制的形式，呈现设计师对于项目未来的愿景和构想。
通常是一幅富有创意和想象力的效果图，能够让客户和相关利益者直观地感受到设计的方向和氛围。
3、功能分区图根据场地的特点和使用需求，将场地划分为不同的功能区域，如休闲区、活动区、绿化区等，并标注每个区域的主要功能和特点。
4、交通流线图展示场地内的人行流线、车行流线以及它们之间的关系，确保交通的便捷和安全。
此阶段的图纸不需要非常精确和详细，但要能够清晰地传达设计的核心概念和初步思路，为后续的设计工作奠定基础。
二、方案设计阶段方案设计阶段是在概念设计的基础上，进一步深化和细化设计方案。
1、总平面图包括场地的边界、建筑物、道路、景观元素（如花坛、水池、雕塑等）的布局。
标注出主要的尺寸和坐标，以及不同区域的名称和功能。
2、竖向设计图展示场地的地形起伏变化，标注出各个关键点的标高，以及排水方向和坡度。
3、种植设计图标明各类植物的种植位置、品种和数量。
同时，要考虑植物的生长习性、季相变化和生态功能。
4、景观小品设计图对于景观中的小品，如座椅、路灯、垃圾桶等，提供详细的设计图纸，包括尺寸、材质、颜色等。
5、灯光设计图规划场地内的灯光布置，包括路灯、地灯、景观灯等的位置和类型，以营造出良好的夜间景观效果。
在方案设计阶段，图纸需要具备一定的准确性和规范性，能够为客户和相关部门提供较为清晰的设计方案，以便进行评估和审批。
工程设计各阶段深度说明
工程设计各阶段深度说明工程设计，听起来高大上，其实这背后可是一番热闹的景象。
你想啊，从头到尾一整个工程的设计可不是件小事。
就像是给一块大蛋糕设计装饰，得考虑的东西可多了，谁想让自己的蛋糕看起来像个丑八怪呢？工程设计一共分为几个阶段，每个阶段都有自己的特点和注意事项。
咱们得从需求分析说起。
这个阶段就像是在找对象，得了解清楚对方想要什么，喜好什么，才能做好接下来的事儿。
就像你在菜市场上挑菜，得看清楚每种菜的好坏，才能选出最合适的那一份。
需求分析的时候，大家得把自己的想法都摊开了说，越详细越好，毕竟大家心里没个谱，最终可就要闹笑话了。
紧接着就是概念设计，哎呀，这可是一项脑力活！想象一下，设计师们就像艺术家，手里拿着画笔，脑海中飞速闪现各种创意。
就像在画一幅油画，得考虑色彩、构图、风格，甚至连光影的变化都得考虑进去。
这个时候，设计师需要把大伙的需求转化为初步的设计方案。
说白了，就是把想法变成图纸，感觉就像是把想象中的梦境变成现实。
设计师们在这阶段得脑洞大开，有的甚至在咖啡馆里一边喝咖啡一边想着方案，简直是一个个创意爆炸的火花。
咱们得进入详细设计阶段。
这个阶段可以说是把概念落实到实处，得把每个细节都考虑到位。
想象一下，你要做一顿大餐，得把每种食材准备好，调料也得搭配得当。
详细设计的时候，图纸上得标注清楚每个尺寸、材料，甚至连施工工艺都要一一列出。
设计师就像是个细心的厨师，每个步骤都得一丝不苟，生怕漏掉什么。
这个阶段经常会出现各种意外情况，设计师得不断调整，琢磨出最合理的方案。
有时甚至为了一个小细节，得熬几个通宵，真是辛苦得要命。
然后，就要进入评审阶段了。
大家伙儿齐聚一堂，就像是家长会上那种气氛，大家讨论得热火朝天。
有的人赞成，有的人反对，吵得不可开交。
评审的目的是为了确保设计方案没有漏洞，能顺利实施。
这个时候，大家的意见都得被认真对待，甚至一些小问题可能会引发大讨论。
有人说：“这设计方案太不靠谱了，根本不能用。
规范对初步设计图纸深度要求
规范对初步设计图纸深度要求在建筑工程项目中，初步设计图纸是至关重要的一环。
它不仅是设计理念的初步呈现，更是后续详细设计和施工的基础。
然而，要确保初步设计图纸的质量和有效性，就必须对其深度有明确且规范的要求。
初步设计图纸的深度要求首先体现在建筑的总体布局上。
这包括建筑的位置、朝向、与周边环境的关系等方面。
图纸应当清晰地展示出建筑在场地中的位置，以及与周边道路、建筑物、景观等元素的衔接情况。
比如，建筑物的出入口设置是否合理，是否方便人员和车辆的通行；消防通道的规划是否符合相关规范，能否确保在紧急情况下的安全疏散。
在功能分区方面，初步设计图纸要明确划分出不同的使用区域，如办公区、居住区、商业区等。
每个区域的面积、空间尺度以及相互之间的联系都应在图纸中有所体现。
例如，在一个综合商业建筑中，购物区、餐饮区和娱乐区的分布要合理，既能满足消费者的多样化需求，又能保证各个区域之间的人流顺畅，互不干扰。
建筑的造型和外立面设计也是初步设计图纸的重要内容。
这包括建筑的整体风格、色彩搭配、材质选择等。
图纸应提供多个视角的外观效果图，让人们能够直观地感受到建筑的外观形象。
同时，还应标注出主要的建筑构件和装饰元素的尺寸和位置，以便对建筑的外观效果有更准确的把握。
结构设计方面，初步设计图纸要给出建筑的结构体系、主要构件的布置以及初步的计算参数。
例如，是采用框架结构、剪力墙结构还是其他结构形式；柱子、梁、板等构件的尺寸和位置要大致确定；对于特殊的结构部位，如转换层、大跨度空间等，要有初步的处理方案和计算分析。
给排水系统的初步设计图纸应包括水源的接入位置、供水方式、排水体制以及主要管道的走向和管径等。
电气系统要明确电源的引入方式、配电箱的位置、照明和插座的布置等。
暖通空调系统则要确定空调方式、风道的走向、设备的选型等基本信息。
这些系统的设计要相互协调，确保建筑的使用功能得到满足，同时也要考虑节能和环保的要求。
在防火设计方面，初步设计图纸要符合相关的防火规范。
初步设计图纸深度要求
初步设计图纸深度要求在建筑工程项目中，初步设计图纸是非常重要的文件，它为后续的详细设计、施工等阶段提供了基础和指导。
初步设计图纸的深度要求直接影响到项目的质量、进度和成本控制。
那么，究竟什么样的初步设计图纸才算是达到了深度要求呢？首先，初步设计图纸应具备清晰明确的项目概述。
这包括项目的名称、地点、建设规模、功能用途等基本信息。
让看图者能够在第一时间对整个项目有一个总体的了解。
在总平面图方面，要准确标注出建筑物的位置、朝向、周边道路、绿化、停车场等设施。
同时，还需标明场地的地形地貌、标高以及与周边环境的关系。
这有助于评估项目对周边环境的影响，以及确定施工过程中的土方工程和排水方案。
建筑平面图是初步设计图纸的核心部分之一。
要清晰地展示出各层的平面布局，包括房间的功能划分、门窗的位置和尺寸、楼梯、电梯等垂直交通设施的布置。
此外，还应标注出房间的面积、层高、轴线尺寸等关键参数。
通过平面图，能够初步判断建筑物的使用功能是否合理，空间布局是否符合要求。
建筑立面图要能够反映出建筑物的外观形象，包括外立面的材质、色彩、造型以及门窗的样式等。
同时，要标注出主要的标高和尺寸，以便对建筑物的高度和比例有一个直观的认识。
剖面图则主要用于展示建筑物内部的结构和空间关系，比如楼板、梁、柱的位置和尺寸，以及不同楼层之间的高差变化。
剖面图能够帮助设计师和施工人员更好地理解建筑物的竖向结构和空间层次。
在结构设计方面，初步设计图纸应包含结构体系的选型、主要构件的尺寸和材料等信息。
例如，是采用框架结构、剪力墙结构还是其他结构形式，柱子、梁、板的尺寸大致是多少，以及选用何种钢材或混凝土等。
这为后续的结构计算和施工图设计提供了重要的依据。
给排水设计图纸应明确给出水源的接入方式、排水系统的布置、消防设施的设置等。
电气设计图纸则要涵盖供电方案、照明布局、弱电系统的规划等内容。
暖通设计图纸要展示空调系统、通风系统的设计思路和主要设备的选型。
此外，初步设计图纸还应包括消防设计、节能设计等专项内容。
建筑设计方案图纸深度
建筑设计方案图纸深度在建筑领域，设计方案图纸是将创意和构想转化为实际可操作的指导文件的关键环节。
图纸的深度不仅影响着项目的理解和沟通，更直接关系到施工的准确性和效率。
那么，什么是建筑设计方案图纸的深度？它又包含哪些重要的方面呢？首先，我们要明白图纸深度并非单纯指图纸的数量或者复杂程度，而是指图纸所能够传达的信息的详细程度和准确性。
一份具有足够深度的设计方案图纸应当能够清晰地展现建筑的各个方面，包括但不限于整体布局、空间关系、结构体系、建筑材料、设备设施等。
从整体布局来看，图纸应当准确地标明建筑物在场地中的位置、朝向以及与周边环境的关系。
这包括周边的道路、景观、相邻建筑物等。
通过图纸，要能够让施工人员和相关人员理解建筑物如何与周围环境相互融合和协调。
空间关系的表达是图纸深度的另一个重要方面。
这包括不同功能区域的划分、房间的大小和形状、层高的设定以及交通流线的组织。
比如，在住宅设计中，客厅、卧室、厨房、卫生间等空间的布局要合理，并且在图纸上能够清晰地展现出来。
对于公共建筑，如商场、医院、学校等，人流的集散、不同功能区域之间的联系和分隔更是需要精确表达。
结构体系在图纸中的体现也至关重要。
无论是框架结构、砖混结构还是钢结构，都应当在图纸中有明确的表示。
结构构件的尺寸、位置、连接方式等都需要详细绘制，以确保结构的稳定性和安全性。
同时，基础的类型和深度也应当在图纸中给出，为施工提供准确的依据。
建筑材料的选择和标注也是图纸深度的一部分。
不同的建筑部位可能需要使用不同的材料，如墙体可能使用砖、混凝土或轻质板材，屋面可能使用卷材防水或瓦片。
图纸中应当明确标注所使用材料的种类、规格和性能要求，以便施工方进行采购和施工。
设备设施的布置在现代建筑设计中也越来越重要。
这包括电气系统、给排水系统、暖通空调系统等。
图纸应当标明各类设备的位置、管道的走向和管径大小、配电箱和控制箱的位置等。
对于一些复杂的设备，还可能需要提供专门的详图进行说明。
景观设计各阶段图纸深度要求
景观设计各阶段图纸深度要求景观设计是一门综合性的艺术与科学，旨在创造美观、实用且可持续的户外空间。
在整个景观设计过程中，图纸是设计师与客户、施工团队等各方沟通的重要工具。
不同阶段的图纸具有不同的深度和重点，以满足项目推进的需求。
一、概念设计阶段概念设计阶段是景观设计的初始阶段，主要目的是确定项目的总体方向和设计理念。
在这个阶段，图纸通常较为简洁和概括，主要包括以下内容：1、场地分析图对项目场地的现状进行分析，包括地形、地貌、植被、水文、周边环境等。
通过图示和文字说明，指出场地的优势和限制因素，为后续设计提供依据。
2、概念草图以手绘或简单的电脑绘图形式，展现设计师对项目的初步构思。
可以是多个不同的设计方向，包括空间布局、功能分区、景观元素的大致位置等。
3、意象图片收集一些与设计理念相关的景观图片，如相似风格的公园、广场、庭院等，帮助客户和团队更好地理解设计意图。
4、设计说明用简洁明了的文字阐述设计概念、主题、目标以及预期的效果，解释设计灵感的来源和设计策略。
二、方案设计阶段方案设计阶段是在概念设计的基础上进一步深化和细化，形成较为具体的设计方案。
此阶段的图纸应能够清晰地展示设计的布局、形式和功能。
1、总平面图详细标注场地的边界、出入口、道路系统、景观分区、主要景观元素（如水池、花坛、雕塑等）的位置和尺寸。
同时，要标明不同区域的功能和活动内容。
2、竖向设计图展示场地的地形变化，包括高程点、坡度、坡向等，以及通过填方、挖方等手段实现的地形改造方案。
3、种植设计图标明植物的种类、分布和数量，包括乔木、灌木、花卉、草坪等。
同时，要考虑植物的季相变化和生态功能。
4、景观小品及设施布置图绘制各类景观小品（如亭、廊、椅、垃圾桶等）和设施（如照明灯具、给排水设施等）的位置和形式。
5、交通流线分析图分析人流和车流的走向，确定道路的宽度、转弯半径等参数，确保交通的顺畅和安全。
6、景观视线分析图研究不同位置的景观视线效果，优化景观布局，创造良好的视觉体验。
结构设计各阶段内容及深度规定
结构设计各阶段内容及深度规定总则规定：1.民用建筑工程一般应分为方案设计、初步设计和施工图设计三个阶段；对于技术要求简单的民用建筑工程，经有关主管部门同意，并且合同中有不作初步设计的约定，可在方案设计审批后直接进入施工图设计。
2.各阶段设计文件编制深度应按以下原则进行：（1）方案设计文件，应满足编制初步设计文件的需要。
（注：对于投标方案，设计文件深度应满足标书要求。
）（2）初步设计文件，应满足编制施工图设计文件的需要。
（3）施工图设计文件，应满足设备材料采购、非标准设备制作和施工的需要。
对于将项目分别发包给几个设计单位或实施设计分包的情况，设计文件相互关联处的深度应当满足各承包或分包单位设计的需要。
3.在设计中应因地制宜正确选用国家、行业和地方建筑标准设计，并在设计文件的图纸目录或施工图设计说明中注明被应用图集的名称。
重复利用其他工程的图纸时，应详细了解原图利用的条件和内容，并作必要的核算和修改，以满足新设计项目的需要。
4.当设计合同对设计文件编制深度另有要求时，设计文件编制深度应同时满足本规定和设计合同的要求。
5.本规定对设计文件编制深度的要求具有通用性。
对于具体的工程项目设计，执行本规定时应根据项目的内容和设计范围对本规定的条文进行合理的取舍。
结构设计应根据工程的实际情况有计划地分时段、分批次进行。
各阶段都有相同内容，但设计深度不同，应该逐步加深。
通过各个阶段各专业互提资料，有序实现各阶段各专业的设计内容。
通过加强结构设计过程的执行，减少错、漏、碰、缺，保证设计质量，提高工作效率。
一、方案设计方案设计阶段结构专业设计人员要做到：确定建筑结构安全等级，设计使用年限和建筑抗震设防类别等；根据建筑功能要求，多方案比较确定结构选型。
结构设计人员应深入了解工程项目的规模、使用性质、设计标准和投资造价等情况，在建筑专业初步方案的基础上，根据是否抗震设防和结构设计人员自身拥有的结构设计概念、经验选择技术先进经济合理的结构方案。
方案设计、初步设计、施工图设计等各阶段设计图图纸深度
建筑方案设计图图纸深度（一）平面图1．图纸为蓝图，不得使用任何彩色线条或色块；2．标明图纸要素，如图名、指北针、比例尺、图签等；3．图纸比例一般为1/100、1/150、1/200、1/300等（图纸幅面规格不宜超过2种），制图单位为毫米；4．图纸应清晰、完整反映以下内容：（1）各层面积数据、公建配套部分的面积数据、主要功能部分面积数据；各部分平面功能名称（属公建配套的应注明）；（2）停车库应标明车辆停放位置、停车数量、车道、行车路线、出入口位置及尺寸、转弯半径和坡度；（3）墙、柱、门、窗、楼梯、电梯、阳台、雨篷、台阶、踏步、水池、无障碍设施、烟道、化粪池等；（4）墙体之间的尺寸、柱距尺寸、外轮廓总尺寸；（5）室外地坪设计标高及室内各层楼面标高；（6）首层标注指北针、剖切线、剖切符号；5．盖有建设单位的印章、具备资质的设计单位的出图章、资质章、报建特许人章和注册建筑师资格章。
（二）立面图1．图纸为蓝图，不得使用任何彩色线条或色块；2．标明图纸要素，如图名、比例尺、图签等；3．图纸比例一般为1/100、1/150、1/200、1/300，制图单位为毫米；4．图纸应清晰、完整反映以下内容：（1）立面外轮廓、门窗、雨篷、檐口、女儿墙、屋顶、阳台、栏杆、台阶、踏步、外墙装饰；（2）总高度标高（建、构筑物最高点），屋顶女儿墙顶标高，室外地坪标高；5．盖有建设单位的印章、具备资质的设计单位的出图章、资质章、报建特许人章和注册建筑师资格章。
（三）剖面图1．图纸为蓝图，不得使用任何彩色线条或色块；2．标明图纸要素，如图名、比例尺、图签等；2．图纸比例与立面图一致，制图单位为毫米；3．图纸应清晰、完整反映以下内容：（1）内墙、外墙、柱、内门窗、外门窗、地面、楼板、屋顶、檐口、女儿墙、楼梯、电梯、阳台、踏步、坡道、地下室顶板覆土层厚度等；（2）总高度尺寸及标高、各层高度尺寸及标高、室外地坪标高；4．盖有建设单位的印章、具备资质的设计单位的出图章、资质章、报建特许人章和注册建筑师资格章。
概念性设计阶段图纸深度要求
概念性设计阶段图纸深度要求(总6页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--概念性方案设计文件编制及深度要求第一部分概述按照管理本部的设计管理流程要求，概念性方案设计是承接项目和产品的设计阶段，概念性方案设计在概念性方案设计任务书和项目产品建议问题总结的基础上，设计思路应具有延续性、探索性、独创性和挑战性。
1．方案设计文件编制的目的和特点a)概念性方案阶段的任务包括以下两大方面：i.根据项目的实际情况，确定设计管理模式，其主要工作成果体现在设计任务分解清单和设计费用预算、项目设计总体控制计划以及设计单位的筛选；有关项目设计总体控制计划的编制要求可以参照《项目规划设计分析成果标准》相关章节执行；ii.通常意义上的概念性方案设计。
对概念性方案设计本身的要求可以参照本文执行；b)概念性方案可以根据需要结合当地政府报批所需的修建性详规设计，概念性方案深度以修建性详规深度为参照依据。
设计内容在体现概念性方案设计任务书的基础上，应围绕修建性详规、场地分析和住宅单体选型的要求进行，表现手法可根据报批或者项目具体需要灵活确定。
c)概念性方案设计文件包括设计单位或分公司规划设计部提供的：i.设计单位提供的概念性方案设计文件应以构思分析草图、场地分析草图、住宅单体风格以及户型选型示意图和总平面设计构思图纸为主，辅以对整体概念构思的的简要设计说明；d)概念性方案设计文件以说明如何实现甲方策划意图和设计的整体构思为主，结合政府报批要求及公司内部要求可以采用灵活的表现手法，为充分展示设计意图、特征和创新之处，可以有分析图草图、总平面及单体建筑图、透视图，还可根据项目需要增加模型、电脑动画、幻灯片等。
2．概念性方案设计文件的内容与编排概念性方案设计应包含以下两大组成部分，分别由设计单位和分公司规划设计部提供。
a)设计方应该提供概念性方案构思说明书、设计图纸、透视图三部分，编排顺序为：i.封面：写明方案名称、设计单位、设计年月；ii.扉页：注明方案编制单位的行政和技术负责人、设计总负责人、概念性方案设计人，并经上述人员签署或授权盖章；以上人员需加注专业技术职称，本部分必要时需附透视图或者模型照片；iii.概念性方案设计文件目录；iv.概念性方案构思说明：由总说明和各专业构思说明组成；具体要求可参照国家修建性详细规划的设计说明格式，并应考虑增加结合项目实际情况的设计内容说明；v.主要技术经济指标：主要指总建筑面积、容积率、各分类建筑面积、各类住宅每户单元建筑面积等；设计单位应该完成《概念设计任务书》中的各类统计表格。
图纸编制设计深度及成果要求
图纸设计深度的规定为保持设计过程的连续性及有效性，必须对各阶段的设计深度作出明细规定。
对不符合本规定的设计文件，校对、审核人员可要求设计人补充完整或返工重新设计，直至符合校对、审核条件。
一、概念设计深度1．设计主题：通常以文字说明的形式出现。
设计主题阐述设计师对地块、规划的理解及建议，详细表明如何利用各种设计手法满足投资者、使用者的要求和满足国家及地方的有关政策要求。
2．彩色总平面布置图。
根据功能的要求，图中应注明：指北针、文字说明、地块分区、节点名称等。
3．重要节点透视图、复杂关系剖面图。
4．结构分析图。
交通、消防、照明、植物等场地分析。
5．提示图。
小品、园路、提示牌、灯具、材料等照片。
二、方案(深化)设计深度1、总平面布置图，应注明各园区及各节点名称。
2、所有节点透视图或提示图。
3、重要节点的主体尺寸，面材及植物的属性。
4、主要园路及所有广场平面的拼花设计。
5、设计范围内的场地空间、道路、堆坡地形的大体标高、水体水深的要求，复杂关系处的立面图。
6、各园路、铺地、路缘石的形式、材料样式及规格尺寸关系，须手绘图或相关意向图片表示。
7、各景观小品构筑物如：亭、廊、桥、景墙、围墙、铁门、岗亭、栏杆、坐凳、踏步、花池、树池、水池、驳岸等等的平立面手绘图或相关意向图片、尺寸、颜色、材料。
8、植物意向，乔、灌、草的空间分配，重要节点的植物属性及提示图。
9、灯具、成品雕塑、健身器材、公用设施的选型图片。
10、水景处的尺寸关系、跌水效果、喷水点的样式手绘草图或相关意向图片表示。
三、初步设计深度1．图纸目录。
2．设计说明。
有关施工过程中应注意的技术性说明文字，环境面积核算、设计依据等。
3．总平面布置图或分区图。
应注明指北针、标高及主要平面尺寸。
4．所有路缘石、园路铺装、广场铺装、微地形、建筑出入口等大样。
5．详细表达所有节点如：水池、小溪、小桥、驳岸、平台、亭、廊、景墙、挡墙、花池、踏步、栏杆、围墙、车库出入口等。
建筑方案图深度标准要求
建筑方案图深度标准要求建筑方案图深度标准是指在建筑方案设计的过程中，对方案图深度的要求。
方案图深度标准的制定对于建筑设计具有重要的意义，它能够确保方案图的内容充实、信息丰富，为建筑设计提供有效的参考和指导。
首先，建筑方案图深度标准要求包括了对方案图内容的要求。
方案图应当包括建筑设计的各个方面，包括平面布局、立面设计、剖面布置等，使得方案图能够直观地展示出建筑方案的整体效果和各个部分的关系。
方案图还应当包括建筑的功能分区、空间组织、流线设计等，能够清晰地表达出建筑的功能和使用要求。
此外，方案图还应包括建筑的造型、材料、色彩等，能够展示出建筑的美学特征和风格。
其次，建筑方案图深度标准要求还包括了对方案图表现形式的要求。
方案图应当以图形为主，能够通过平面图、立面图、剖面图等方式清晰地表达出建筑的各个方面。
方案图应当具有一定的尺度和比例，使得建筑设计师和评审人员能够从方案图中准确地了解建筑的尺寸和比例关系。
方案图还应当包括文字说明，能够解释建筑方案的设计思路和特点。
最后，建筑方案图深度标准要求还包括了对方案图标注的要求。
方案图应当具有清晰的标注，能够标明建筑的主要构件、尺寸、比例等。
标注应当准确、规范，能够有效地传递建筑设计的信息。
方案图中应当包括必要的图例，能够解释方案图中使用的符号和表示方法。
此外，建筑方案图还应当标注建筑的环境信息和场地条件，能够表明建筑与环境的关系和互动。
综上所述，建筑方案图深度标准要求包括了对方案图内容、表现形式和标注的要求。
这些要求能够确保方案图内容充实、信息丰富，为建筑设计提供有效的参考和指导。
建筑方案图深度标准对于建筑设计的规范和质量提高具有重要的意义，能够提升建筑设计的专业性和可实施性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、设计阶段的划分（一）建筑工程设计阶段的划分1.建筑工程设计应按方案设计、初步设计、施工图设计三个阶段进行。
2.小型或技术简单的建筑工程，经有关主管部门同意，可按方案设计审批后直接转入施工图设计的两阶段进行。
（二）与建筑工程设计文件编制深度有关规范和规定1.建设部[1992]102号文版发的行业技术管理标准《建筑工程设计文件编制深度的规定》（中南建筑设计院主编）2.上海市标准DBJ 08-64-97《建筑工程设计文件编制深度规定》（上海市勘察设计协会主编）（三）设计文件编制原则设计文件编制必须贯彻国家和地方有关工程建设的政策和法令，应符合国家和地方建筑工程建设标准、设计规范（规程）和制图标准，遵守设计工作程序。
各阶段的设计文件应是完整齐全，内容深度要符合规定，文字说明和图纸均应表达清晰、准确，整个文件必须经严格校审，减少各种差错。
二、初步设计图纸深度（一）区域位置图1.地形和地物；2.城市坐标网、坐标值；3.工程场地范围的测量座标或尺寸；4.场地附近原有或规划的交通线路及公用设施，本工程道路、铁路接线点及进入场地的位置、坐标和标高；5.场地附近河道、水库的名称、位置、主要高程；6.场地附近大型公共建筑的位置和名称；7.指北针、风玫瑰图；8.区域位置图可视工程规模等情况与总平面图合并；分析中国电信、金融大厦区域位置图。
（二）总平面图1.地形和地物；2.测量坐标网、坐标值，场地施工坐标网、坐标值（或标注尺寸），规划红线；3.建筑物、构筑物、出入口、围墙位置，其中主要建筑物、构筑物的坐标（或相关尺寸）；4.废旧建筑物的拆除范围、相邻建筑物的名称和层数与相邻建筑物的距离、日照阴影图；5.道路、铁路和排水沟的主要坐标（或相关尺寸）；6.停车库（场）的车位布置、消防登高场地、绿化及美化设施的布置示意；7.指北针、风玫瑰；8.主要技术经济指标和工程量表；9.说明栏内应有尺寸单位、比例、场地施工座标和测量座标的关系、补充图例及必要的说明等。
分析中国电信通信总平面图。
（三）竖向布置图1.场地施工坐标网、坐标值（或尺寸）；2.建筑物、构筑物的名称（或编号）、室内外设计标高；3.场地外围的道路、铁路、河渠或地面的关键性标高；4.道路、铁路、排水沟的起点、峦坡点、转折点和终点等设计标高；5.用坡面箭头表示地面坡向；6.指北针；7.比例、尺寸单位；8.当工程简单时，可与总平面图合并。
（四）内部作内图1.道路、排水沟、挡土墙的断面、尺寸、用料；2.工程复杂时，专业管线干线需进行综合。
（五）平面图1.表明轴线、轴线编号、变形缝的位置；2.表明墙、柱、幕墙、内外门窗、天窗、楼梯、电梯、作业平台、吊车类型、吨位、跨距、行驶范围、铁轨、地坑、阳台、雨蓬、平台、台阶、坡道、散水、水池、卫生洁具及与设备专业有关的设施等；3.注明各房间、车间、工段等的名称和房间的特殊要求（如洁净度、恒温、防火等），给出有特殊要求的主要厅、室的具体布置及等土建有关的主要工艺设备的布置示意；4.标明轴线间尺寸、外包轴线总长及其他尺寸与轴线的关系；5.标明室内外地面设计标高和各层楼地面标高；6.标明剖切线及编号；7.底层平面上标明指北针；8.多层或高层建筑标准层、标准单位或标准间，需要时绘制局部放大平面图及室内布置图；9.单元式住宅平面图中应标注技术经济指标和标准套型，大开间住宅应绘制分隔示例系列。
分析同济大学医学院平面图。
（六）立面图根据建筑物的性质、繁简，选择绘制有代表性的立面，立面图应包括：1.立面外轮廓线、门窗、幕墙、雨蓬、檐口、女儿墙顶、屋顶、平台、栏杆、台阶、变形缝、主要装饰材料选用；2.标注各层标高、室外地坪至女儿墙顶或建筑檐口的总高度、各层之间尺寸和其他必须的尺寸（室内外高差、屋顶层女儿墙顶、屋顶突出物等）；3.关系密切、相互间有影响的相邻建筑部分立面（如沿街立面图、保护建筑等）；4.特殊造型或必要的建筑构造图；5.建筑两端部的轴线、轴线编号。
分析同济大学医学院立面图。
（七）剖面图剖面应剖在层高、层数不同、内外空间比较复杂的部位，绘出如下内容：1.墙、柱、内外门窗、幕墙、地面、楼面梁板、屋顶、檐口、女儿墙、出屋面烟囱、吊车、吊车梁、吊顶、天窗、档风板、楼梯、电梯、平台、雨蓬、阳台、地沟、台阶、坡道、散水；2.剖视方向的投影（包括室外和室内局部立面）；3.轴线和轴线编号；4.标注各层标高、室外地坪至檐口或女儿墙的总高度，各层之间的尺寸、室外地坪至最深一层地下室地面的尺寸。
分析同济大学医学院剖面图。
三、施工图设计深度（一）图纸目录先列新绘制图纸后列选用的标准图或重要利用图纸。
（二）总图1.总平面图（1）地形和地物；（2）测量坐标网、坐标值，场地施工坐标网、坐标值（或标注尺寸），规划红线；（3）建筑物、构筑物、出入口、围墙位置，其中主要建筑物、构筑物的坐标（或相关尺寸）；（4）废旧建筑物的拆除范围、相邻建筑物的名称和层数与相邻建筑物的距离、日照阴影图；（5）道路、铁路和排水沟的主要坐标（或相关尺寸）；（6）停车库（场）的车位布置、消防登高场地、绿化及美化设施的布置示意；（7）指北针、风玫瑰；（8）主要技术经济指标和工程量表；（9）说明栏内应有尺寸单位、比例、场地施工座标和测量座标的关系、补充图例及必要的说明等。
分析茉莉苑总平面图；分析中国电信总平面图。
2.竖向布置图（1）场地施工坐标网、坐标值（或尺寸）；（2）建筑物、构筑物的名称（或编号）、室内外设计标高；（3）场地外围的道路、铁路、河渠或地面的关键性标高；（4）道路、铁路、排水沟的起点、峦坡点、转折点和终点等设计标高；（5）用坡面箭头表示地面坡向；（6）指北针；（7）比例、尺寸单位；（8）当工程简单时，可与总平面图合并。
3.管线综合图（1）总平面布置；（2）场地四界施工坐标（或尺寸）；（3）各管线平面布置，注明各管线与建筑物构筑物的距离和管线间距；（4）场外管线接入点的坐标和标高；（5）管线密集地段和典型部位断面图；（6）指北针、补充图例、比例、尺寸单位。
分析中国电信室外管线图。
4.室外环境设计（1）总平面布置；（2）场地四界施工坐标或尺寸；（3）道路、硬地和硬质景观布置和设计；（4）绿化和种植设计；（5）指北针、图例、比例、尺寸单位。
分析中国电信环境设计图和种植设计图。
（三）建筑1.轴网关系图当平面图较大时，可分区绘制，增加轴网关系图，给出轴线和轴线编号、轴线尺寸及相互关系，注明分区名称。
分析松江青少年活动中心轴网关系图。
2.平面图（1）承重和非承重墙、柱（壁柱）、轴线和轴线编号、内外门窗位置和编号（需要时同时编在立面上）、门的开启方向、房间名称或编号、房间特殊设计要求（如洁净度、恒温、防爆、防火等）；（2）外包总尺寸、轴线尺寸、门窗洞口尺寸、分段尺寸、墙身厚度、墙柱关系尺寸、变形缝位置和宽度尺寸、其他构件尺寸；（3）卫生器具、水池、台、橱、隔断等的位置；（4）电梯主要尺寸、楼梯主要尺寸上下方向；（5）地下室、地沟、地坑、必要的机座、各种平台、夹层、人孔、墙上预留洞、重要设备的尺寸与标高等；（6）工业建筑铁轨位置、轨矩和轴线尺寸关系，吊车类型、吨位、跨距、行驶范围、吊车梯位置等；（7）阳台、雨蓬、台阶、坡道、散水、明沟、排气道、管道井、烟囱、垃圾井道、消防梯、雨水管位置及尺寸；（8）室内外地面标高、楼面标高；（9）剖切线及编号、指北针（注在底层平面中）；（10）有关详图索引号；（11）屋顶平面一般包括女儿墙、檐口、天沟、坡度、坡向、雨水口、分水线或屋脊、变形缝、楼梯间、水箱、电梯机房天窗及挡风板、上人孔、排气烟口、室外消防楼梯及其他构筑物、屋顶设备、详图索引号、标高等；（12）大开间住宅应绘制平面分隔示例系列；（13）对不涉及二次装修的室内吊顶应绘制平顶图，包括吊顶部位分块标高、灯具风口、喷淋、烟感等内容；（14）根据工程性质和复杂程度，可绘制局部放大平面。
3.立面图（1）各个不同方向的立面图应画全；（2）内部院落局部立面可在剖面图中表示，如不能完全表示时，应绘制内立面；（3）当形体较复杂，不便绘制某个方向投影立面时，应绘制展开立面；（4）立面图应绘制两端或展开立面转折处轴线和轴线编号；（5）立面图应绘制外轮廓线、门窗、幕墙、女儿墙顶、檐口、柱、变形缝、室外楼梯和消防梯、阳台、栏杆、台阶、坡道、花台、雨蓬、门头线条、烟囱、勒脚、雨水管、装饰构件、空调室外机搁架、墙面装饰材料、分格线、外墙留洞和尺寸，注明外墙装饰用料；（6）楼层标高、室外地坪标高、屋顶塔楼标高、室外地坪至女儿墙或檐口的总高度、层高尺寸、外门窗与楼面的关系尺寸、室内外地坪高差尺寸、屋顶塔楼高度尺寸；（7）平面图上表示不出的门窗编号，节点详图索引。
分析同济大学医学院主楼立面图。
4.剖面图剖面应剖在层高、层数不同、内外空间比较复杂的部位，绘出如下内容：（1）墙、柱、内外门窗、幕墙、地面、楼面梁板、屋顶、檐口、女儿墙、出屋面烟囱、吊车、吊车梁、吊顶、天窗、档风板、楼梯、电梯、平台、雨蓬、阳台、地沟、台阶、坡道、散水；（2）剖视方向的投影（包括室外和室内局部立面）；（3）轴线和轴线编号；（4）标注各层标高、室外地坪至檐口或女儿墙的总高度，各层之间的尺寸、室外地坪至最深一层地下室地面的尺寸，门窗洞与楼层的关系尺寸、内部尺寸如地坑深度、隔断、洞口、平台、吊顶等尺寸；（5）底层地面标高、各层楼面标高、楼梯、平台标高、屋面板、屋面檐口、女儿墙顶、烟囱顶标高、高出屋面的水箱间、楼梯间、机房顶标高、室外地面标高、底层以下的地下各层标高。
分析同济大学医学院主楼剖面图。
5.楼梯大样图（1）楼梯编号；（2）各层楼梯平面图，包括墙、柱、门窗、幕墙、正压送风井和送风口、消防箱等、楼梯踏步、栏杆、楼梯梯段剖断线、上下方向线、踏步高度和宽度、上下级数、楼层及平台标高、轴线、轴线编号、轴线尺寸、楼梯间净尺寸、楼段宽度、楼梯井宽度、平台深度、楼梯踏步的踏面宽度和数量、楼段长度、剖切线（一般画在底层平面大样图）；（3）剖面图，楼梯剖面包括墙、柱、门、窗、幕墙、梁、过梁、楼板、楼梯梯段、踏步、栏杆等剖切的断面或投影、轴线和轴线编号，楼层和平台标高、层高尺寸、每个楼段踏步高度和数量、每个楼段的高度、栏杆高度尺寸、踏步和栏杆的节点详图索引；（4）踏步节点详图；（5）栏杆节点详图。
分析同济大学医学院主楼楼梯大样图。
6.电梯大样图（1）电梯基坑和各层井道平面大样图，包括电梯编号、墙、柱、电梯门洞、电梯轿箱和平衡重，轴线、轴线编号、轴线尺寸、井道尺寸（宽和深）、预留门洞尺寸、井道壁厚尺寸和材料、基坑标高、各层楼层电梯厅标高；（2）电梯机房平面图大样图，包括墙、柱、门、窗、幕墙、机房名称电梯井道位置、电梯编号、电梯机房净尺寸、电梯机房、尺寸与井道位置的关系尺寸、电梯机房标高；（3）剖面大样图，包括电梯井道壁、电梯门洞、电梯厅楼地面、电梯基坑底板、电梯机房楼面和顶面、门窗、幕墙、消防电梯集水井、各层层名和标高、电梯机坑标高、各层层高尺寸、基坑深度尺寸、缓冲层高度尺寸、提升高度尺寸、预留门洞高度尺寸；（4）电梯选用说明，包括选用依据、电梯编号和名称、类型和控制方式、载重量、速度、轿箱尺寸、井道尺寸、基坑深度、缓冲层高度、提升高度、停站层数、主站位置、电梯门尺寸、电梯门土建预留门洞尺寸、电梯轿箱、厅门和门套装修要求；（5）以上（1）～（4）相当于电梯招标图深度，待电梯承包商提供电梯土建工艺资料后，需补充电梯机房牵引机支架、控制柜、分体空调、排风扇布置位置和留洞图，电梯门洞牛腿节点详图，门框埋件图，呼唤钮和层显留洞图，电梯基坑检修梯，消防电梯集水井和排水口，电梯门框装修节点。
