01-《建筑工程施工现场视频监控技术规范》宣讲介绍
建筑工程施工现场视频监控
建筑工程施工现场视频监控近年来,随着科技的快速发展和社会的进步,建筑工程施工现场的安全问题日益受到重视。
为了保障工地人员的安全以及监管部门的有效管理,建筑工程施工现场视频监控系统逐渐成为一种必备的安全设备。
本文将深入探讨建筑工程施工现场视频监控的重要性、功能及应用,并就其在提升工地安全管理方面的作用进行分析。
一、建筑工程施工现场视频监控的重要性建筑工程施工现场是一个复杂且危险性较高的环境,存在着许多安全隐患。
传统的人工巡逻和监测方式在实际应用中存在一定的局限性,无法全面、及时地获取工地的实时信息。
而视频监控系统的引入能够实现全天候、全方位、多角度的监控,有效提高了工地的安全管理水平。
其次,建筑工程施工现场视频监控系统还能够提高事故处置和事后分析的效率。
一旦发生安全事故,监控录像可以提供重要的证据,对事故原因的查找和责任的追溯起到关键作用。
在日常管理中,监控系统也可以为建筑单位提供有效的数据分析,为改进工地管理提供参考依据。
二、建筑工程施工现场视频监控系统功能1. 实时监控:视频监控系统可以实时监测工地内部和周围的情况,包括人员活动、机械设备运行、施工进度等。
通过监控画面,管理人员可以随时了解工地的运行状况,发现问题并及时采取措施。
2. 视频回放:监控系统还可以保存监控录像,以供需要时进行回放。
这不仅便于事故调查和责任认定,还可以对施工过程进行复盘分析,找出存在的问题并加以改进。
3. 违规报警:通过设置合理的监控区域和监测规则,一旦发生违规行为,监控系统会自动报警并发送通知给相关人员,确保现场安全管理的及时响应和处理。
4. 远程监控:建筑工程施工现场通常面积较大,采用多个摄像头覆盖全面。
监控系统支持远程监控,管理人员可以通过手机或电脑随时查看监控画面,无需亲临现场。
三、建筑工程施工现场视频监控系统的应用1. 人员安全管理:通过视频监控系统,可以监测工地内的人员活动情况,包括工作纪律、穿戴安全装备等。
建筑工地视频监控方案内容
建筑工地视频监控方案内容建筑工地是一个复杂且危险的环境,为了确保工人的安全和建筑材料的安全,视频监控方案是必不可少的。
视频监控系统可以实时监控建筑工地的情况,并提供记录和证据,以便追踪任何问题的根源。
本文将介绍一个完整的建筑工地视频监控方案,包括相应的设备、布局和功能。
首先,布局是设计一个有效的视频监控方案的关键。
建筑工地的布局通常是广阔的,包括多个施工区域和重要设备。
因此,视频监控系统应放置在关键位置,以确保整个工地的全面监控。
一般来说,应考虑在入口和出口处、重要设备旁以及高风险区域安装监控摄像头。
此外,可以根据工地的实际情况,采用固定摄像头和移动型摄像头相结合的方式,以便监控更广泛的区域。
其次,选择适当的设备是实现视频监控方案的关键。
视频监控设备应能够提供高清图像和视频,以便清晰地监控工地的情况。
此外,应选择具有夜视功能的设备,以便在夜间也能有效监控。
同时,设备应具有防水和防尘功能,以适应恶劣的施工环境。
除了摄像头之外,视频监控系统还应包括监控主机、存储设备和监控中心,用于实时查看和存储视频。
第三,视频监控系统应具备多种功能,以提供全面的监控和管理。
首先,应具有实时监控功能,可随时查看工地的情况。
这可以通过在监控中心将所有摄像头的视频集中显示来实现。
其次,视频监控系统应具备报警功能,一旦发生异常情况,立即发出警报。
这可以通过设置移动侦测功能来实现,当有移动物体进入监控区域时,系统会自动报警。
此外,系统还应具备远程访问功能,这样工程经理和安全人员可以在远离工地的情况下,通过手机或电脑随时随地监控工地情况。
最后,为了确保视频监控系统的可靠性和安全性,应采取一些措施。
首先,应保证摄像头的良好维护,并定期检查和维修设备,以确保其正常运行。
其次,视频监控系统的存储设备应具备足够的容量,以保存工地的视频记录。
此外,应定期备份存储设备中的数据,以防止数据丢失。
除此之外,视频监控系统的访问权限也非常重要,只有授权人员才能访问和管理系统,以防止未经授权的人员恶意操作。

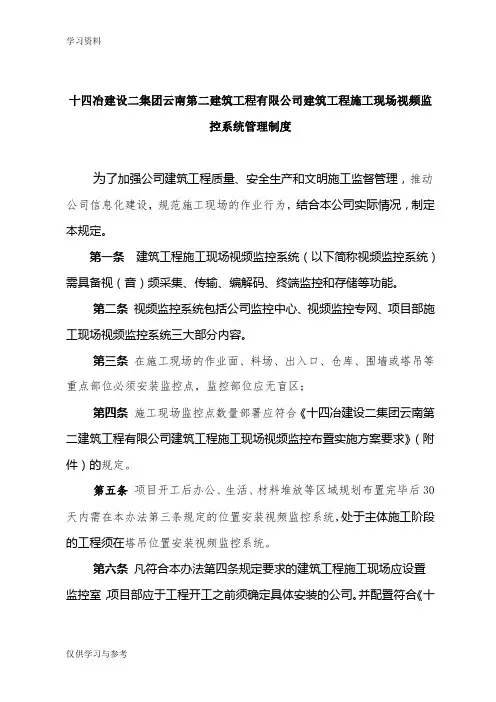

施工现场视频监控管理制度知识分享
十四冶建设二集团云南第二建筑工程有限公司建筑工程施工现场视频监控系统管理制度为了加强公司建筑工程质量、安全生产和文明施工监督管理,推动公司信息化建设,规范施工现场的作业行为,结合本公司实际情况,制定本规定。
第一条建筑工程施工现场视频监控系统(以下简称视频监控系统)需具备视(音)频采集、传输、编解码、终端监控和存储等功能。
第二条视频监控系统包括公司监控中心、视频监控专网、项目部施工现场视频监控系统三大部分内容。
第三条在施工现场的作业面、料场、出入口、仓库、围墙或塔吊等重点部位必须安装监控点,监控部位应无盲区;第四条施工现场监控点数量部署应符合《十四冶建设二集团云南第二建筑工程有限公司建筑工程施工现场视频监控布置实施方案要求》(附件)的规定。
第五条项目开工后办公、生活、材料堆放等区域规划布置完毕后30天内需在本办法第三条规定的位置安装视频监控系统,处于主体施工阶段的工程须在塔吊位置安装视频监控系统。
第六条凡符合本办法第四条规定要求的建筑工程施工现场应设置监控室,项目部应于工程开工之前须确定具体安装的公司。
并配置符合《十四冶建设二集团云南第二建筑工程有限公司建筑工程施工现场视频监控布置实施方案要求》(附件)的监控设备。
第七条凡符合本办法第四条规定要求的工程,对施工现场未及时安装或未按要求使用远程视频监控系统的情况,项目部应当及时向公司技术中心报告。
第八条施工现场应确定至少1名能熟练使用远程视频监控系统的管理人员,负责设备日常管理。
确保施工作业期间该系统正常运行,以保证信息的上传,监控系统应保证全天24小时开机运行。
第九条远程监控系统安装使用情况作为企业安全生产管理工作的重要内容之一,列入企业年度安全考核、文明工地评审及其他奖项评比的内容。
第十条对于符合本办法第四条和第五条规定要求的工程,未安装视频监控系统且未向公司管理部门报告的项目部,将由公司负责安装该系统,所产生费用将双倍从项目处罚。
第十一条本规定自发布之日起执行。

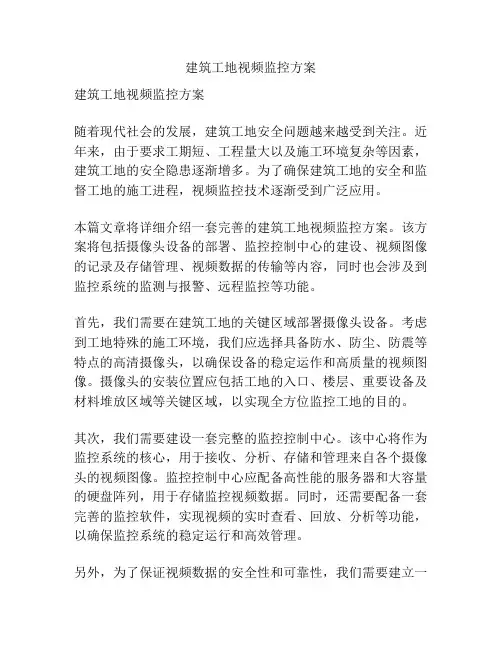

建筑工地视频监控方案
建筑工地视频监控方案建筑工地视频监控方案随着现代社会的发展,建筑工地安全问题越来越受到关注。
近年来,由于要求工期短、工程量大以及施工环境复杂等因素,建筑工地的安全隐患逐渐增多。
为了确保建筑工地的安全和监督工地的施工进程,视频监控技术逐渐受到广泛应用。
本篇文章将详细介绍一套完善的建筑工地视频监控方案。
该方案将包括摄像头设备的部署、监控控制中心的建设、视频图像的记录及存储管理、视频数据的传输等内容,同时也会涉及到监控系统的监测与报警、远程监控等功能。
首先,我们需要在建筑工地的关键区域部署摄像头设备。
考虑到工地特殊的施工环境,我们应选择具备防水、防尘、防震等特点的高清摄像头,以确保设备的稳定运作和高质量的视频图像。
摄像头的安装位置应包括工地的入口、楼层、重要设备及材料堆放区域等关键区域,以实现全方位监控工地的目的。
其次,我们需要建设一套完整的监控控制中心。
该中心将作为监控系统的核心,用于接收、分析、存储和管理来自各个摄像头的视频图像。
监控控制中心应配备高性能的服务器和大容量的硬盘阵列,用于存储监控视频数据。
同时,还需要配备一套完善的监控软件,实现视频的实时查看、回放、分析等功能,以确保监控系统的稳定运行和高效管理。
另外,为了保证视频数据的安全性和可靠性,我们需要建立一个完善的视频图像记录及存储管理系统。
该系统应涵盖视频数据的备份、恢复、归档、清理等功能,以确保视频数据的完整性和可用性。
同时,还可以结合人工智能技术,实现视频数据的自动识别和分析,从而提高工地监控的智能化水平。
视频数据的传输也是整个系统中的重要环节。
我们可以选择有线或无线的方式进行视频数据的传输,根据实际情况选择合适的传输方式。
对于建筑工地而言,有线传输通常可靠性较高,但也存在受限于布线等因素的问题;而无线传输则具有灵活性高的优势,但同时也需要考虑到信号干扰和稳定性等问题。
在确定传输方式后,我们还可以采用流媒体技术对视频数据进行压缩和转发,以实现远程监控和实时查看的功能。

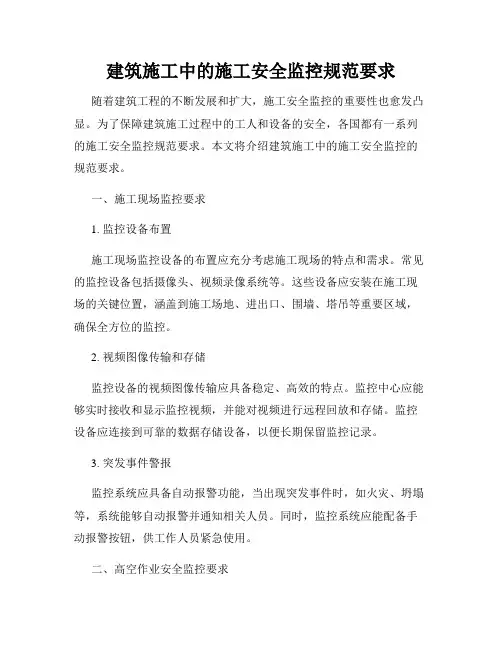

建筑施工中的施工安全监控规范要求
建筑施工中的施工安全监控规范要求随着建筑工程的不断发展和扩大,施工安全监控的重要性也愈发凸显。
为了保障建筑施工过程中的工人和设备的安全,各国都有一系列的施工安全监控规范要求。
本文将介绍建筑施工中的施工安全监控的规范要求。
一、施工现场监控要求1. 监控设备布置施工现场监控设备的布置应充分考虑施工现场的特点和需求。
常见的监控设备包括摄像头、视频录像系统等。
这些设备应安装在施工现场的关键位置,涵盖到施工场地、进出口、围墙、塔吊等重要区域,确保全方位的监控。
2. 视频图像传输和存储监控设备的视频图像传输应具备稳定、高效的特点。
监控中心应能够实时接收和显示监控视频,并能对视频进行远程回放和存储。
监控设备应连接到可靠的数据存储设备,以便长期保留监控记录。
3. 突发事件警报监控系统应具备自动报警功能,当出现突发事件时,如火灾、坍塌等,系统能够自动报警并通知相关人员。
同时,监控系统应能配备手动报警按钮,供工作人员紧急使用。
二、高空作业安全监控要求1. 平台安全监控针对高空作业平台,监控设备应设立在平台上,以全面监控平台内外的安全情况。
设备应能够实时显示高空作业人员的活动,最大限度减少事故的发生。
2. 安全带检测高空作业人员应配备安全带,并设立安全带检测装置。
当高空作业人员的安全带松动或脱落时,监控系统应能自动发出警报,并通知相关人员进行处理。
3. 风速监测高空作业施工在风力较大时存在较大的风险。
因此,监控系统应设立风速监测仪器,并能及时检测风速并作出相应的警报。
同时,监控中心应能提前掌握天气情况,为高空作业人员提供安全建议。
三、机械设备安全监控要求1. 设备状态监控监控系统应具备对机械设备运行状态进行实时监测的功能。
通过传感器和仪表,能够监测设备的温度、电流、压力等安全参数,及时发出警报和报告。
2. 设备操作记录监控系统应将机械设备的操作记录保存至少一个月。
操作记录包含设备的启停时间、操作人员、操作类型等信息,以便事故发生后能够进行事故分析和追责。
建筑施工现场视频监控系统技术要求
附件1:顺德区建筑施工现场视频监控系统最低技术要求一、摄像机要求:(一)摄像机安装数量应尽量满足监控视野覆盖整个施工项目,且每个施工项目至少应安装8路摄像机。
对大型或复杂施工项目,以及设置2个或以上工程运输车辆出入口的施工项目,摄像机安装数量应相应增加。
其中每个工程运输车辆出口应对应设置1路室外型红外摄像机。
(二)全部摄像机清晰度均必须达到CIF352X288以上,并均应具备防水、防尘、云台控制功能。
(三)安装位置分别为施工现场最高设备(如塔式起重机)较高点处1台、整个项目平面45度两对角点的较高点各1台。
安装位置均应选取反映整个项目施工情况的最合理有利位置,应保证能同时清晰显示整个项目全部工程运输车辆出口处的工程运输车辆洗车措施落实情况,并应保证能清晰显示深基坑、高大模板支撑系统和项目的主体结构的施工状况。
安装高度应考虑满足施工全过程需要,且保证能清晰显示主要监控对象。
(四)安装位置最高的其中两路应为光学变焦20倍以上的室外球型摄像机,其余应为室外型红外摄像机或光学变焦20倍以上的室外球型摄像机。
二、硬盘录像机要求:(一)硬盘录像机必须支持远程录像、回放等基本功能控制;(二)硬盘录像机视频数据、云台控制数据必须采用TCP协议传输;(三)硬盘录像机的WEB端口统一设置为:85,数据端口统一设置为:5222;(四)硬盘录像机硬盘空间不小于250G;(五)采用我区系统平台目前兼容的嵌入式硬盘录像机品牌:海康威视(杭州)、图敏(深圳)、维尔特(广州)、大华(杭州)。
三、路由器要求路由器必须具备DDNS功能。
四、宽带网络要求:宽带网络必须支持公网(web)访问,可咨询电信、联通、网通、铁通等宽带网络供应商。
五、安装要求(一)安装拆除人员应同时具备安全生产监督管理部门颁发的电工作业证和高处作业证。
(二)视频监控管理系统的安装拆除施工必须遵循国家相关技术标准,并切实做好防雷和接地。
(三)施工垂直运输设备安装前对线缆布放应具备合理解决方案,塔式起重机应配装自动放线装置,防止塔式起重机顶升时拉扯或缠绕线缆。
视频监视工程施工建筑施工规范
视频监视工程施工建筑施工规范一、引言本规范旨在为视频监视工程施工提供基本准则和规范要求,确保施工过程安全、有效、高质量地完成。
二、施工前准备1. 安排施工队伍,明确岗位职责,确保施工人员具备相关技术知识和经验。
2. 检查施工场地,确保场地平整、安全,能够满足监视设备安装和维护的要求。
3. 准备必要的施工工具和设备,确保施工过程顺利进行。
4. 进行施工材料的采购和质量检验,确保使用合格的材料。
三、施工过程1. 根据设计图纸和要求,正确安装监视设备,包括摄像头、监控主机等。
2. 采用合适的布线方法,确保视频信号传输稳定、无干扰。
3. 进行必要的电源供应和接地工作,确保设备正常运行和安全使用。
4. 保护设备和布线,避免受到外力损坏或非法操纵。
5. 进行调试和测试,确保监视设备和系统功能正常。
四、施工验收1. 进行设备和系统的功能测试,确保满足设计要求和用户需求。
2. 进行图像质量和信号传输的测试,确保图像清晰、稳定。
3. 检查施工过程中的工程质量,确保符合建设工程标准。
4. 填写施工记录和验收报告,明确施工过程和结果,便于后续维护和管理。
五、施工安全1. 施工人员应遵守安全操作规程,佩戴相关安全防护装备,确保人身安全。
2. 对施工现场进行安全巡检,及时发现并处理安全隐患。
3. 遵守相关法律法规和标准要求,确保施工过程安全可靠。
六、施工后维护1. 提供设备和系统的维护手册和操作指南,指导用户正确使用和维护设备。
2. 定期进行设备的巡检和维护保养,确保设备运行稳定可靠。
3. 解决用户在使用过程中遇到的问题和故障,及时提供技术支持和维修服务。
七、附则本规范作为指导视频监视工程施工的基本准则,具体细节应根据实际情况和相关法律法规进行调整和执行。
> 注意:本文档内容仅为参考,具体施工过程中应根据实际需要进行调整和变更。
以上为《视频监视工程施工建筑施工规范》的主要内容,旨在为施工人员提供指导和参考,确保视频监视工程施工的质量和安全。
建筑施工视频监控方案
建筑施工视频监控方案随着科技的不断发展,视频监控技术已经成为建筑施工过程中不可或缺的一部分。
视频监控系统不仅可以实时监控施工现场的安全情况,还可以对施工过程进行记录和分析,提高施工效率和质量。
建筑施工视频监控方案可以分为硬件设备和软件系统两个部分。
在硬件设备方面,一般包括摄像头、监控主机、网络设备和存储设备等。
摄像头是视频监控系统中最关键的组成部分之一。
为了实现全面监控,摄像头一般被安装在施工现场的各个关键节点上,包括施工区、进出口、通道和重要设备等位置。
摄像头的选择应根据具体的施工环境和需求,可以选择高清晰度、防水防尘等特殊功能的摄像头。
监控主机是视频监控系统的核心,负责接收、处理和存储摄像头传输的视频信号。
监控主机一般具备高性能的处理能力和大容量的存储空间,以应对复杂的施工环境和长时间的监控需求。
监控主机还可以配备报警功能,当监控区域发生异常情况时,可以自动发出警报并将相应的视频信号发送给相关人员。
网络设备是视频监控系统中必不可少的一部分,它负责将摄像头传输的视频信号通过网络传输到监控主机。
为了确保视频信号的稳定传输和高效处理,网络设备需要具备良好的性能和容错能力。
另外,为了提高视频传输的安全性和稳定性,可以采用虚拟专用网络(VPN)等技术手段。
存储设备是视频监控系统中非常重要的一部分,用于存储监控摄像头传输的视频信号。
存储设备的容量应根据具体的监控需求和预期的存储时间来确定,同时也需要具备高性能的读写能力和可靠的数据保护机制。
为了提高存储效率和可用性,可以采用分布式存储、冗余阵列等技术手段。
在软件系统方面,建筑施工视频监控方案可以根据需求选择相应的监控平台和相关软件应用。
监控平台一般用于监控主机的管理和控制,可实现视频信号的实时查看、历史回放、远程控制等功能。
相关软件应用可以根据具体的监控需求和管理要求选择,包括视频分析、报警管理、数据分析等。
总之,建筑施工视频监控方案的设计和实施需要充分考虑施工环境和需求,选择合适的硬件设备和软件系统,确保视频监控系统能够稳定、高效地工作。
建筑工程中的施工现场安全监控技术
建筑工程中的施工现场安全监控技术在建筑工程中,施工现场安全始终是一个重要的关注点。
为了确保工人和设备的安全,施工现场安全监控技术被广泛应用。
本文将介绍建筑工程中常用的施工现场安全监控技术及其优势。
一、视频监控系统视频监控系统是目前最常见和最基础的施工现场安全监控技术之一。
该系统通过安装摄像头于施工现场的关键位置,将现场的情况实时传输到监控中心。
监控中心的工作人员可以通过监视器观察现场情况,如人员行为、设备状态等,并随时做出反应。
视频监控系统的优势主要包括以下几点。
首先,实时监控可以及时发现并解决潜在的安全问题,例如行走通道的堵塞、高空作业安全等。
其次,监控录像可以为事故调查提供重要证据,以确定责任和采取相应措施。
此外,视频监控系统还可以通过远程监控功能,实现对施工现场的远程监视和管理,提升整体安全水平。
二、环境监测系统除了对人员行为和设备状态的监控,建筑工程中的环境监测系统也起到了重要作用。
环境监测系统通过安装传感器,实时监测施工现场的环境指标,例如空气质量、噪音水平、气体浓度等。
一旦环境指标超过预设范围,系统会发出警报,及时采取应急措施,确保工人的健康和安全。
环境监测系统的优势在于提供了实时的环境指标数据,帮助工作人员及时了解施工现场的环境状况,防止潜在的危险。
此外,系统还可以将历史数据进行记录和分析,为环境评估和改进提供依据。
三、安全帽智能监测系统为了更好地保护工人的安全,安全帽智能监测系统被广泛应用于建筑工程中。
该系统通过在安全帽上安装传感器,实时监测工人的体温、心率、姿势等信息。
一旦发现异常情况,系统会发出警报,提醒工人及时采取措施。
安全帽智能监测系统的优势显而易见。
首先,通过监测工人的身体状况,可以预防疲劳和突发疾病引起的意外事故。
其次,系统可以通过数据分析,帮助管理者了解工人的工作负荷和健康状况,做出相应的调整和安排。
四、智能巡检机器人智能巡检机器人是一种可以自主巡视施工现场的机器人系统。
视频监控设计施工规范解读67页PPT
1、纪律是管理关系的形式。——阿法 纳西耶 夫 2、改革如果不讲纪律,就难以成功。
3、道德行为训练,不是通过语言影响 ,而是 让儿童 练习良 好道德 行为, 克服懒 惰、轻 率、不 守纪律 、颓废 等不良 行为。 4、学校没有纪律便如磨房里没有水。 ——夸 美纽斯
5、教导儿童服从真理、服从集体,养 成儿童 自觉的 纪律性 ,这是 儿童道 德教育 最重要 的部分 。—— 陈鹤琴
谢谢
11、越是没有本领的就越加自命不凡。——邓拓 12、越是无能的人,越喜欢挑剔别人的错儿。——爱尔兰 13、知人者智,自知者明。胜人者有力,自胜者强。——老子 14、意志坚强的人能把世界放在手中像泥块一样任意揉捏。——歌德 15、最具挑战性的挑战莫过于
征求意见稿《建筑工程施工现场 视频监控技术规范》
UDC中华人民共和国行业标准P CJJ ××—20××建筑工程施工现场视频监控技术规范Specifications for construction site video surveillance(征求意见初稿)2010年月前言根据住房和城乡建设部《关于印发<2010年工程建设标准规范制定、修订计划>的通知》(建标[2010]43号)的要求,规范编制组经过深入的调查研究,认真分析总结国内外科研成果,并结合实践经验,在广泛征求意见的基础上,制定了本规范。
本规范的主要技术内容是:1. 总则;2. 术语和符号;3. 基本规定;4.捕影部分的设计和实施;5.传输部分的设计与实施;6.信息处理与显示部分的设计与实施;7视频监控系统的测试;8.系统的维护保养。
本规范由住房和城乡建设部负责管理,由主编单位负责具体技术内容的解释。
执行过程中如有意见或建议,本规范主编单位:本规范参编单位:本规范参加单位:本规范主要起草人员:本规范主要审查人员:目次1 总则 (1)2 术语和符号 (2)2.1 术语 (2)2.2 符号 (4)3 基本规定 (6)3.1 系统架构 (6)3.2 系统要求 (6)4 捕影部分的设计与实施 (8)4.1 主要设备的技术指标 (9)4.2 技术要求 (10)4.3 部署要求 (11)5 传输部分的设计与实施 (12)5.1 有线信号传输方式及技术要求 (12)5.2 无线信号传输方式及技术要求 (13)6 信息处理与显示部分的设计与实施 (14)6.1 信息处理单元的组成及技术要求 (14)6.2 信息显示单元的显示方式及技术要求 (18)7 视频监控系统的测试 (19)7.1 图像质量测试 (19)7.2 系统功能测试 (19)8 系统的维护保养 (21)本规范用词说明 (22)引用标准 (23)条文说明 (25)Contents1 General provisions ..................................................................................... 错误!未定义书签。
住房和城乡建设部公告第1503号――关于发布行业标准《建筑工程施工现场视频监控技术规范》的公告
住房和城乡建设部公告第1503号――关于发布行业标准《建筑工程施工现场视频监控技术规范》的公告
文章属性
•【制定机关】住房和城乡建设部
•【公布日期】2012.10.29
•【文号】住房和城乡建设部公告第1503号
•【施行日期】2013.03.01
•【效力等级】部门规范性文件
•【时效性】现行有效
•【主题分类】标准定额
正文
住房和城乡建设部公告
(第1503号)
关于发布行业标准《建筑工程施工现场视频监控技术规范》的公告现批准《建筑工程施工现场视频监控技术规范》为行业标准,编号为
JGJ/T292-2012,自2013年3月1日起实施。
本规范由我部标准定额研究所组织中国建筑工业出版社出版发行。
住房城乡建设部
2012年10月29日。
建筑工程的施工现场视频监控管理实施
建筑工程的施工现场视频监控管理实施附件:建筑工程施工现场视频监控管理实施细则一、视频实时检查要求(一)检查时间从颁发《建筑工程施工许可证》或开工报告(一般指国家、省重点投资建设工程)之日起至视频监控同意拆除之日(以市建设工程安全监督站签发的同意拆除意见为准)止。
人员到位情况检查时段:早上8:30至12:00,下午2:00至5:30,法定节假日除外。
(二)检查对象、检查频率1、一般监控工地从全市建筑工地中随机抽取,市建设局建筑工地视频监控中心(简称市监控中心)对其检查每两星期不少于一次。
2、重点监控工地指发生重大安全事故的或市建设工程安全监督站(简称市安监站)多次检查发现有重大安全隐患的或市建设局审议为有必要重点监控的建筑工地,市监控中心对重点监控工地实施重点检查,每星期检查不少于一次。
3、责令停工工地被市建设局、市质量安全监督机构、各镇街质量安全监督机构签发的《责令停止违法行为通知书》、《局部停工通知书》或《暂时停止施工通知书》等责令停止违法行为或停止施工的建筑工地,市监控中心在停工整改期限内(即未签发《复工通知书》前),对停工工地每天实施检查,重点检查工地是否落实停工整改措施。
(三)检查内容1、人员到位情况市监控中心工作人员根据工程施工许可信息随机抽取在建工程项目,通过电话抽查建筑工地的项目经理、专职安全员、总监理工程师或总监理工程师代表、专业监理工程师等安全管理人员,实行视频点名检查,被检查人员在接到电话通知后,必须在20分钟内出现在指定的监控点前,以确定其到位情况。
有下列情况之一被视为被检查人员不到位:(1)接到电话通知后,20分钟内未出现在指定的监控点前的;(2)因学习、会议、述职、事(病)假、休假等原因无法到位的,未提前1个工作日向监控中心提交所在单位出具的学习通知、会议通知、述职通知、事假单、休假单和镇级医院出具病假单等相关证明的(相关证明必须加盖所在法人单位公章或镇级医院的病假单);(3)因突发情况无法到位的,20分钟内未向市监控中心传真所在单位出具的事假单和镇级医院出具病假单等相关证明的(相关证明必须加盖所在法人单位公章或镇级医院的病假单);(4)因第(2)条原因超过5个工作日不在工地,所在单位未委托具有相同资格的人员履行被检查人员职责的或被委托人不具有相同资格或出具的委托文件未加盖法人单位公章的或未将委托文件提前1个工作日向监控中心提交的;(5)因(2)条原因超过1个月不在工地,所在单位未在市建设局办理变更手续或未将变更手续提前1个工作日向监控中心提交的。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
易发生变化的摄像位置
枪式摄像机
球型摄像机
有
式 方 传输 线
视频服务器 或硬盘录像机
路由器
3G网络
不易发生变化的摄像位置 图像采集传输单元
不易发生 变化的监 控点位置
图像压缩存储单元
传输部分
1、捕影要求
1.2 施工现场部署要求 施工现场摄像机部署: (1)在施工现场的作业面、料场、出入口、仓库、围墙 或塔吊等重点部位应安装监控点,监控部位应无监控盲区; (2)在需要监控固定场景(如出入口、仓库等)的位置, 宜安装固定式枪机; (3)在需要监控大范围场景(如工作业面、料场等)的 位置,宜安装匀速球机;
2、传输要求
2.1 一般规定
互联网
枪式摄像机 路由器
SDH 专线
球型摄像机 视频服务器或 硬盘录像机 交换机
传输部分作用主要 是将捕影部分输出 的信号通过无线或 多路显示设备 者有线方式传输到 显示部分。
单路显示设备
3G 网络
多路显示设备 网络摄像机 单路显示设备 本地显示部分
远程显示部分
2、传输要求
通过摄像机获 取施工现场的 图像采集 图像压缩 传输单元 存储单元 视频信号,传 输给视频服务 器或硬盘录像 捕影部分 机进行压缩与 编码。
通过有线网络 或无线网络将 传输网络 施工现场的视 频信号,传输 给施工现场或 传输部分 异地监控中心 的显示终端。
二、系统架构及要求
2、系统要求 视频信号应采用分布式存储方式,当位于异地的监控中心 需要调看施工现场的历史视频信号时,可通过连接到视频服 务器、硬盘录像机或网络视频录像机的网络远程访问,进行 视频录像回放。 系统应具有良好的兼容性和可扩充性。 系统应提供与视频会议系统、办公自动化系统以及与远程 语音对讲系统的接口。 使用权限应统一管理,用户权限管理应在监控中心由系统 管理员统一分配。权限设定应分为监控点图像和全项目图像 浏览权和控制权。 系统应具有远程管理功能。
方式一: 在安装位置不易发生变化的监控点(如出入 普通模拟摄像 口、仓库等); 机,结合视频 网络摄像机, 服务器或硬盘 通过无线AP进 录像机,通过 在安装位置易发生变化的监控点(如塔吊、 无线AP 行视频信号的 无线AP进行信 围墙等); 传输; 号传输。
1、捕影要求
1.2 施工现场部署要求 施工现场视频监控要求: (1)需远程传输视频信号的施工现场接入的互联网,网 络带宽不宜小于2M; (2)摄像头应设置在专用线杆或施工期间永久建筑物上; (3)视频传输线宜采取地面敷设方式; (4)摄像头供电方式应采用集中供电,当与主机距离超 过300m时,可选择就近供电,但应保证供电稳定。
2.1 一般规定
传输方式 有线方式 适用条件 对具备有线网络接入或存在严重无线信号干 扰的施工现场,宜采用有线信号传输方式; 在偏远区域且有线宽带不能到达或者有线传 输成本过高的施工现场宜采用无线信号传输 方式。
无线方式
2、传输要求
2.2 有线信号传输
(1)传输方式宜采用互联网或SDH专线进行传输; (2)主要设备包括路由器、防火墙和交换机; (3)有线传输的网络要求: 捕影现场的网络带宽不应小于允许并发接入的视频信 号路数乘以单路视频信号的带宽; 总部监控中心的网络带宽不应小于并发显示视频信号路 数乘以单路视频信号的带宽; 传输的视频信号和视频显示图像分辨率不应低于CIF显 示格式的分辨率;
二、系统架构及要求
2、系统要求 1 应实现设备的 可移位和再利 用,应合理选 择捕影部分的 视频信号传输 方式。 捕影部分 2 3
应根据项目所 在地已有的网 络资源情况, 合理选择通信 运营商。
传输部分
宜选择设备供 应商提供的视 频解码软件。
显示部分
三、系统设计及系统实施
捕影要求
传输要求
显示要求
1、捕影要求
1.2 施工现场部署要求 施工现场摄像机部署: (4)项目施工现场的重点监控部位如需要在低照度环境 下采集视频信号,应采用红外摄像机、低照度摄像机或配 备人造光源,人造光源的最低照度6)工作相对湿度应在5%~95%之间。
1、捕影要求
1.2 施工现场部署要求
施工现场监控点数量要求:
序号 1 2 建筑面积 5×10 m 以下 5×10 m ~10×10 m
4 2 4 2 4 2
监控点数量 3 5
3
10×10 m 以上
4
2
8
1、捕影要求
1.2 施工现场部署要求 施工现场不同监控点传输方式选择: 无线传输方式
方式二:
有线线缆
1.1 一般规定 1.2 施工现场部署要求
2.1 一般规定 2.2 有线信号传输 2.3 无线信号传输
3.1 一般规定 3.2 多路信息显示 的要求
1、捕影要求
1.1 一般规定
易发生变 化的监控 点位置
单口视频服务器 球型摄像机 无线AP
无 线 传输
方
式
互联网
网络摄像机 无线AP
交换机
SDH专线
3G 路由器
本规范适用于建筑工程施工现场视频监控系统的设计、 实施、验收及维护保养。
建筑工程施工现场视频监控系统的设计、实施、验收及 维护保养,除应符合本规范要求外,尚应符合国家现行有 关标准的规定。
二、系统架构及要求
1、系统架构
捕影部分 传输部分 显示部分
通过视频解码软件 或数字解码器将位 于施工现场的视频 多路显示设备 服务器、硬盘录像 图例 机或网络视频录像 有线链路 单路显示设备 无线链路 机上的各种视频信 分割线 显示部分 号、数字信号进行 处理并展示在视频 显示设备上。
1、捕影要求
1.2 施工现场部署要求 施工现场视频服务器或硬盘录像机部署: (1)宜安装在建筑工程施工现场办公室内; (2)安装部位应满足责任管理的要求; (3)工作温度应在0℃~40℃之间; (4)工作相对湿度应在5%~95%之间; (5)视频服务器或硬盘录像机应配置一台UPS电源,断 电后UPS供电时间不应少于20min。 (6)安装在室外的视频服务器或硬盘录像机,应放置于 防水等级不低于IP65的箱体内。
《建筑工程施工现场视频监控技术规范》 ----宣贯材料
主讲人:高小俊(中南集团信息中心 副总监) 时间:2013-4-23
目录
编制目的及适用范围
系统架构及系统要求 系统设计及系统实施 系统验收与系统保养 系统实施后效益
一、编制目的及适用范围
为规范建筑工程施工现场视频监控系统的设计、实施、 验收和维护保养,加强对建筑工程施工现场的监管,规范 施工现场的作业行为,促进文明施工,提高管理水平,制 定本规范。
