八路韵乐调音台使用图解
调音台使用图解_资料
6、HIGH、MIDDLE、LOW：三段均衡器旋钮
7、MONITOR：总监听音量旋钮 8、EFFECT：输出至效果器旋钮 9、PANPOT: 声像旋钮 10、PFL：衰减器前监听按键
8、MASTER OUTPUT LEFT：总输出左声道
4、EFFECT RETURN：效果器返回调音台接口
17 LEVEL METER
、 9、POWER ON：调音台开关
： 电 平 表
10、HEADPHONE：监听耳机输出接口
11、AUX IN：辅助立体声输入旋钮
12、PFL ON：PFL指示灯 13、EFF.SEND：输出至效果器旋钮 14、HP LEVEL：耳机监听音量旋钮 15、DELAY：延迟效果旋钮
25、EFF.RET：效果器返回衰减器
27、 L-MASTER-R：总输出左、右声道衰减器
16、HIGH、LOW ：二段均衡器旋钮
26、GRAPHIC EQUALIZER：图形均衡器
18、HIGH、LOW：二段均衡器旋钮 19、REPEAT：回响效果旋钮 20、EFF.MON：效果器至监听旋钮 21.、PANPOT：声像旋钮
22、23.PFL：衰减器前监听按键
24、MONITOR：监听输出衰减器
11、FADER：衰减器(音量推子)
5、MASTER OUTPUT RIGHT：总输出右声道
1、MONITOR：监听输出接口 2、EFFECT SEND：调音台输出至效果器接口
6、MASபைடு நூலகம்ER OUTPUT LEFT：总输出左声道
调音台使用图解_资料
麦克风输入经由XLR 母座，可接受平衡式或非平衡式低电平讯号，使用专业动圈式、电容式或丝带式低阻抗麦克风，如果使用非平衡式麦克风需要尽量使用愈短愈好的麦克风线，以避免电波噪音的干扰。
2.LINE：高电平输入接口高电平输入通常经由TRS 1/4" 立体Phone Jack 或TRS 1/4" Mono Phone Jack 送入，麦克风音源以外的讯号都可经由高电平输入至混音机，立体Phone Jack 的输入是平衡式的，相同于XLR 的方式，但是如果一定要用非平衡式器材时，可用Mono Phone Jack ，其接线不能太长（4.5m 以内）。
3.LINE -20DB：衰减20 分贝按键按下此键可以对输入电平衰减20 分贝。
一般在环境噪音较大，设备电平噪音较大或电平过高的时候使用该按键。
使用该键将对音频输入信号的所有频率进行衰减，以达到将音量较小的杂音或电噪音过滤掉的目的。
有时会出现输入电平信号过高的现象，如不进行衰减，则衰减器的控制范围就会大大降低，只能在一个很小的区域内滑动，造成对音量输出控制很难操作。
此时应按下此键，以增大衰减器的有效控制范围。
4.PEAK：峰值指示灯Peak 灯亮时，警告使用者输入信道内的讯号过强。
发现Peak 灯亮时，并且任由这种情况持续的话，调音台会启动自我保护功能，切断音源输出。
所以，此时应调整输入音量大小，否则，调音台的音频输出将被自动切断。
可使用的控制包括：Line －20 DB、减小Gain、拉低衰减器，一般以减小Gain为宜。
5.GAIN：增益旋钮它是用来调节输入信号电平大小的。
输入的信号以多大的电平来输出是由该旋钮和该输入单元的推子共同决定的。
显然，旋钮顺时针方向角度越大、推子越高，输入信号的输出电平的提升就越大，或者说该路输入的音频信号在输出中的响度就越大。
增益范围为20 分贝到60 分贝。
值得注意的是，增益太高会使声道负荷过载，导致声音失真；太低则背景噪音明显，可能也无法获得足够的讯号电平提供混音输出。
《调音台的操作技巧》课件
IX. EQ调节
1 高音调节
调整高音频率的音量。
2 中音调节
调整中音频率的音量。
3 低音调节
调整低音频率的音量。
X. 信号的回路处理
1
回路设置
设置信号路径以满足特定的音频需求。
2
回路检测
检测和解决信号回路中的问题。
3
回路补偿
纠正信号回路中的延迟和失真。
XI. 音响检测
测试设备
使用音响测试设备检测和调整音 频。
信号分析仪
了解如何使用信号分析仪来检测 音频信号。
声级计
使用声级计测量声音的强度。
XII. 音频信号的特殊处理
1 变调处理
2 回声效果
3 音频平衡调节
改变音频信号的音调。
添加回声和空间感。
调整音频信号的平衡。
XIII. 小型混音台的操作技巧
简洁而功能强大
了解小型混音台的设计和使用优势。
适用于小型场合
《调音台的操作技巧》
调音台是音乐制作和演出过程中至关重要的工具。本课件将介绍调音台的基 本结构、操作技巧以及注意事项，帮助您更好地掌握调音台的使用方法。
I. 介绍
了解调音台的基本概念和作用，以及为什么它是音频处理的核心。
II. 调音台的基本结构
主控制台
了解主控制台的各个组成部分和 功能。
输入通道
Байду номын сангаас
VII. 使用频段控制
图形均衡器
了解如何使用图形均衡器调整音 频频段。
参数均衡器
掌握参数均衡器的使用方法，精 确调节音频频段。
高通滤波器
使用高通滤波器消除低频噪音。
VIII. 使用效果器
混响效果
《调音台操作技巧》课件
监控和调整音频丢失的问题
指导学员学习如何监控音频信号丢失的问题，并提供解决方法，以确保音频 的稳定传输。
如何混合不同来源的音频信号
教授混音师如何将不同来源的音频信号进行合并和调节，以获得理想的混音效果。
了解调音台的前置放大器和后置输出放 大器
介绍调音台的前置放大器和后置输出放大器，以及它们的作用和调节方法。
为演讲者和音乐家设置合适的 音量
讲解如何根据场地大小和表演需求来调节演讲者和音乐家的音量，确保他们 被清晰听到。
正确地设置、使用和调节麦克 风
教授麦克风的正确设置方法，包括位置、灵敏度和架设等，以获得最佳音频 质量。
利用EQ和压缩器调节音频
详细讲解如何使用均衡器和压缩器来调节音频的频谱和动态范围，以获得更 好的音质。
指导学员知道如何进行调音台的日常维护和保养，以延长调音台的使用寿命。
调音台的常见问题和解决方法
总结调音台使用中常见的问题和故障，并提供相应的解决方法和应对策略。
详细说明不同的接口类型，如XLR接口、TRS接口等，并介绍它们的使用场 景。
正确连接调音台和外设
讲解如何正确地连接调音台与扬声器、麦克风等外部设备，以获得最佳音频 效果。
如何调节音频输出水平和音调
教授调音师如何调整音频输出的水平和音调，以适应不同的场景和音乐类型。
使用声音效果器来增加音频效果
指导学员学习如何使用声音效果器，如混响器、合唱器等，以增强音频效果。
介绍均衡器和音量控制的调节原理和方法，以使音频信号在不同频段和声道 上保持平衡。
重要按键和操作说明
列举调音台的重要按键和操作，包括静音、切换、调节等，以帮助用户更好 地掌握调音台的使用。
不同音乐类型的调音台设定
八路韵乐调音台使用方法
八路韵乐调音台使用方法当最初接触调音台的时候，很容易会被它面板上花花绿绿、数目众多的旋钮和推杆唬住。
首先我们来看一下左边的面板。
实际上，左边每一路的推杆和旋钮的意义都是一样的。
所以你只需要集中精力了解一个通道的操作方法就可以通盘掌握。
较少路数的调音台有4路和8路的输入控制，而路数最多的有96路甚至更多的。
这个调音台有8路输入控制，我们只取其中一个来讲解各部分的作用。
1.MIC：麦克风输入接口麦克风输入经由XLR母座，可接受平衡式或非平衡式低电平讯号，使用专业动圈式、电容式或丝带式低阻抗麦克风，如果使用非平衡式麦克风需要尽量使用愈短愈好的麦克风线，以避免电波噪音的干扰。
2.LINE：高电平输入接口高电平输入通常经由TRS 1/4"立体Phone Jack 或TRS 1/4"Mono Phone Jack送入，麦克风音源以外的讯号都可经由高电平输入至混音机，立体Phone Jack的输入是平衡式的，相同于XLR的方式，但是如果一定要用非平衡式器材时，可用Mono Phone Jack，其接线不能太长（4.5m 以内）。
3.LINE-20DB：衰减20分贝按键按下此键可以对输入电平衰减20分贝。
一般在环境噪音较大，设备电平噪音较大或电平过高的时候使用该按键。
使用该键将对音频输入信号的所有频率进行衰减，以达到将音量较小的杂音或电噪音过滤掉的目的。
有时会出现输入电平信号过高的现象，如不进行衰减，则衰减器的控制范围就会大大降低，只能在一个很小的区域内滑动，造成对音量输出控制很难操作。
此时应按下此键，以增大衰减器的有效控制范围。
4.PEAK：峰值指示灯 Peak灯亮时，警告使用者输入信道内的讯号过强。
发现Peak灯亮时，并且任由这种情况持续的话，调音台会启动自我保护功能，切断音源输出。
所以，此时应调整输入音量大小，否则，调音台的音频输出将被自动切断。
可使用的控制包括：Line－20 DB、减小Gain、拉低衰减器，一般以减小Gain为宜。
调音台使用(图解)---精品管理资料

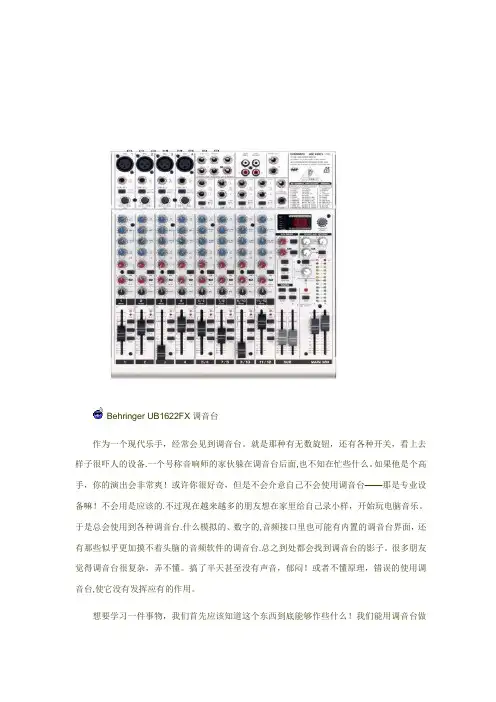

Behringer UB1622FX调音台作为一个现代乐手，经常会见到调音台。
就是那种有无数旋钮，还有各种开关，看上去样子很吓人的设备.一个号称音响师的家伙躲在调音台后面,也不知在忙些什么。
如果他是个高手，你的演出会非常爽！或许你很好奇，但是不会介意自己不会使用调音台——那是专业设备嘛！不会用是应该的.不过现在越来越多的朋友想在家里给自己录小样，开始玩电脑音乐。
于是总会使用到各种调音台.什么模拟的、数字的,音频接口里也可能有内置的调音台界面，还有那些似乎更加摸不着头脑的音频软件的调音台.总之到处都会找到调音台的影子。
很多朋友觉得调音台很复杂，弄不懂。
搞了半天甚至没有声音，郁闷！或者不懂原理，错误的使用调音台,使它没有发挥应有的作用。
想要学习一件事物，我们首先应该知道这个东西到底能够作些什么！我们能用调音台做些什么事情呢？大致可以有如下几项：一. 调音台能够放大输入通道的信号，并且调整输入声音的均衡（EQ）,甚至其他效果，比如压缩等等二. 调音台可以把很多声音的混合起来组成一个立体声！三。
调音台能为乐手和演员“返送"监听。
四。
调音台协助效果器为各个通道添加混响、延迟等效果五. 调音台把各通道的声音发送给多轨录音机或者音频接口分轨录音六。
调音台能够可以让录音师很方便的监听所有通道的声音，并且并不干扰这些通道。
实践是学习调音台的最好方法。
我们以市场上比较常见的Behringer UB1622FX模拟调音台为例，介绍调音台的基本功能和使用方法。
这个UB1622FX调音台虽然体积不大，但是功能比较全，还内置了一个数字效果器。
首先声明我不是Behringer公司的“托儿”，我只想用一个具体的例子让大家了解调音台的一些基础知识!知识是相通的,只要掌握了调音台的基础知识，就可以很快掌握和使用各种各样的调音台,无论是模拟的还是数字的，甚至是那些虚拟的调音台，都能很快上手。
下面我们就结合Behringer UB1622FX调音台的实际情况，介绍调音台的功能和使用。
调音台图解和使用说明(调音台实用教程)
For personal use only in study and research; not forcommercial useFor personal use only in study and research; not forcommercial use调音台图解和使用说明当最初接触调音台的时候，很容易会被它面板上花花绿绿、数目众多的旋钮和推杆唬住。
首先我们来看一下左边的面板。
实际上，左边每一路的推杆和旋钮的意义都是一样的。
所以你只需要集中精力了解一个通道的操作方法就可以通盘掌握。
较少路数的调音台有4路和8路的输入控制，而路数最多的有96路甚至更多的。
这个调音台有8路输入控制，我们只取其中一个来讲解各部分的作用。
1.MIC：麦克风输入接口麦克风输入经由XLR 母座，可接受平衡式或非平衡式低电平讯号，使用专业动圈式、电容式或丝带式低阻抗麦克风，如果使用非平衡式麦克风需要尽量使用愈短愈好的麦克风线，以避免电波噪音的干扰。
2.LINE：高电平输入接口高电平输入通常经由TRS 1/4" 立体Phone Jack 或TRS 1/4" Mono Phone Jack 送入，麦克风音源以外的讯号都可经由高电平输入至混音机，立体Phone Jack 的输入是平衡式的，相同于XLR 的方式，但是如果一定要用非平衡式器材时，可用Mono Phone Jack ，其接线不能太长（4.5m 以内）。
3.LINE -20DB：衰减20 分贝按键按下此键可以对输入电平衰减20 分贝。
一般在环境噪音较大，设备电平噪音较大或电平过高的时候使用该按键。
使用该键将对音频输入信号的所有频率进行衰减，以达到将音量较小的杂音或电噪音过滤掉的目的。
有时会出现输入电平信号过高的现象，如不进行衰减，则衰减器的控制范围就会大大降低，只能在一个很小的区域内滑动，造成对音量输出控制很难操作。
此时应按下此键，以增大衰减器的有效控制范围。
调音台各功能按钮按键的说明
调⾳台各功能按钮按键的说明⼀、MIC—为话筒插⼝（低电平信号）LINE—为线路插⼝（⾼电平信号）INS—为断点插⼝LEX FX 效果器发送GAIN—增益控制旋钮MIX SUB 接⼝为HF—输⼊通道⾼⾳均衡MID—输⼊通道中⾳均衡LF—输⼊通道低⾳均衡AUX1—AUX3—为辅助输出控制⼝旋钮PAN—声向定位控制旋钮FAD—通道信号衰减推⼦MIX –L-R —主通道信号衰减推⼦（左右主输出）STEREO—⽴体声IN—输⼊OUT—输出BRIDGE—桥接VIDEO—视频AUDIO—⾳频 ON—开 OFF—关phones—⽿机插⼝MONO—单声道监听EFX—效果器SEND—效果发送RETURN—效果返回CLIP—峰值指⽰灯 CUT—剪切 LED—发光管PFL—监听TAPE—磁带机（TK）IN PUT—输⼊ OUT PUT—输出MUNE—通道哑⾳开关⼆、DIR 直接输出插孔，⽤作多轨录⾳或信号送出，平衡式。
MIC XLR平衡式话筒输⼊。
LINE 线路输⼊插⼝，⽤于连接电⼦乐器及CD、卡座等。
INS 断点插⼝，经处理后的信号可经此⼝返回信号路途。
SENS 增益控制旋钮100H z 低⾳切除开并HF 输⼊⾼⾳均衡器旋钮MID 中频修饰扫描点MID 中频均衡器旋钮LF 低⾳均衡器旋钮AUX1 PRE 辅助通道（推⼦前均衡后）AUX2 POST/PRE 辅助通道（可选择推⼦前或推⼦后）LEX FX POST 效果器输出（均衡后）PAN 声向定位旋钮ON 通道哑⾳开关MIX或SUB 选择主输出⼝（MIX：主输出 SUB：副输出）PFL 输⼊通道预监听开关FAD 分路通道衰减器三、MIC话筒输⼊48V幻像电源（电容话筒专⽤）LINE线路输⼊（CD、卡座等⾳源等输⼊信号）DIRECE OUT直通输出（多轨录⾳机专⽤）INSERT断点⼝（做单声道处理⽤）Φ相位倒相开关（可将话筒相位倒相）INPUT SENS信号增益旋钮100HZ（100HZ低⾳剪切键）HF⾼⾳均衡旋钮HMID中⾼频扫描旋钮（选择修饰频点）HMID中⾳均衡旋钮HMID中低频扫描旋钮（选择修饰频点）HMID中低⾳均衡旋钮LF低⾳均衡旋钮EQ均衡选择按键AUX1 PRE 辅助输出1（推⼦前、均衡前）AUX2 PRE 同上AUX3 PRE 同上AUX4 POST/PRE （可选择在推⼦前或推⼦后）AUX5 POST 辅助输出5（推⼦后、均衡后）AUX6 POST 同上PAN 声像定位MIX 通道选择开关（主通道）1-2 编组通道选择开关3-4 编组通道选择开关MUTE 哑⾳开关M1 矩阵M2 矩阵M3 矩阵M4 矩阵PFL 预推⼦监听调⾳台各功能按钮按键的说明(出处: ⾳频应⽤)。
调音台操作指导
6、编组输出
通道音量推子
该推子控制监听、GROUP1-2、GROUP3-4、 STREO-OUT通道的音频输出大小。推子往上推动 时信号电平增大、往下推时信号电平减少，推 至最下方时等于关闭以上输出。
7、幻像供电与电平表
幻像供电开关
按下即打开1-12路MIC端口的48V幻像供电
电平表
实时监看已打开通道的电平大小。
1、增益调节
GAIN旋钮
可调节该通道输入信号的增益。顺时针为增大、 逆时针为减小。旋钮停在12点钟方向为0位，此时不 更改该通道音频信号。
高通按钮
按下时输入音频中只有80HZ以上的能过进入该通 道，即80HZ以下的音频信号会被去除。
2、高、中、低音调节
高音调节按钮 如图所示分别为高、中、低调节 旋钮，可调节输入在该频段的信号 电平。顺时针为增大、逆时针为减 小。旋钮停在12点钟方向为0位， 此时不更改该通道音频信号。
8、输出通道控制
STREO-OUT输出推子
控制ST输出电平大小的总控推子，往上推增 大输出电平、往下则减小输出电平。
9、输出通道控制
ST输出按钮
按下时，此路输出的音频信号添加到ST输出 通道进行输出。
GROUP 1-2/3-4输出推子
10、输出通道控制
RETURN输出端口控制旋钮
该旋钮对应控制从RETURN通道输出的AUX1或 AUX2信号的总电平大小。旋钮顺时转动为增加 输出电平大小，反之为减小。
中音调节旋钮
低音调节按钮
3、AUX输出调节
AUX1输出旋钮 如图所示分别为AUX1和AUX2调 节旋钮，可调节该通道输出给AUX1 或AUX2通道的电平大小。顺时针为 增大、逆时针为减小。旋钮停在0 位置时为最小，此时不向该通道输 出音频信号。
调音台的使用方法图解
谢谢观看.
Thank you for watching.
Docs
调音台的使用方法图解
DOCS SMART CREATE
CREATE TOGETHER
DOCS
01
调音台的基本概念与功能介绍
什么是调音台及其在音乐制作中的作用
调音台是一种音频处理设备
• 用于混合、调整和控制音频信号 • 在音乐制作中，调音台是核心设备之一
调音台的作用
• 调整音量：平衡各个音源的音量，使音乐更加和谐 • 调整音色：通过均衡器、压缩器等处理手段，改善音源的音色 • 增加效果：应用混响、延迟等效果器，为音乐增添丰富的层次感
虚拟现实与增强现实技术在调音台的应用
虚拟现实技术在调音台的应用
• 虚拟调音：通过虚拟现实技术，实现远程调音和合作 • 音乐创作：利用虚拟现实技术，创作独特的音乐作品
增强现实技术在调音台的应用
• 现场指导：通过增强现实技术，为现场演出提供实时指 导 • 音乐教育：利用增强现实技术，进行音乐教育和培训
现场演出的调音实战技巧
现场演出调音的特点
• 需要快速响应和实时调整 • 要考虑现场环境和观众听觉
实战操作
• 调整均衡器，使音源适应现场环境 • 使用压缩器，控制音源的动态范围 • 应用混响、延迟等效果器，增加音乐的现场感和互动性
05
调音台的使用问题解决与优化方法
音频信号干扰与消除方法
音频信号干扰原因
设备维修
• 寻求专业维修人员进行维修 • 了解设备工作原理，自行排查故障
调音效果的优化与提升策略
优化策略
• 学会倾听：以音乐耳朵为标准，调整音色和效果 • 熟悉设备：了解设备功能和特点，灵活运用设备 • 实践与总结：不断尝试和总结经验，提高调音水平
调音台控制面板详细说明
调音台控制面板详细说明当最初接触调音台的时候，很容易会被它面板上花花绿绿、数目众多的旋钮和推杆唬住。
首先我们来看一下左边的面板。
实际上，左边每一路的推杆和旋钮的意义都是一样的。
所以你只需要集中精力了解一个通道的操作方法就可以通盘掌握。
较少路数的调音台有4路和8路的输入控制，而路数最多的有96路甚至更多的。
这个调音台有8路输入控制，我们只取其中一个来讲解各部分的作用。
1.MIC：麦克风输入接口麦克风输入经由XLR母座，可接受平衡式或非平衡式低电平讯号，使用专业动圈式、电容式或丝带式低阻抗麦克风，如果使用非平衡式麦克风需要尽量使用愈短愈好的麦克风线，以避免电波噪音的干扰。
2.LINE：高电平输入接口高电平输入通常经由TRS1/4"立体PhoneJack或TRS1/4"MonoPhoneJack送入，麦克风音源以外的讯号都可经由高电平输入至混音机，立体PhoneJack的输入是平衡式的，相同于XLR的方式，但是如果一定要用非平衡式器材时，可用MonoPhoneJack，其接线不能太长(4.5m以内)。
3.LINE-20DB：衰减20分贝按键按下此键可以对输入电平衰减20分贝。
一般在环境噪音较大，设备电平噪音较大或电平过高的时候使用该按键。
使用该键将对音频输入信号的所有频率进行衰减，以达到将音量较小的杂音或电噪音过滤掉的目的。
有时会出现输入电平信号过高的现象，如不进行衰减，则衰减器的控制范围就会大大降低，只能在一个很小的区域内滑动，造成对音量输出控制很难操作。
此时应按下此键，以增大衰减器的有效控制范围。
4.PEAK：峰值指示灯Peak灯亮时，警告使用者输入信道内的讯号过强。
发现Peak灯亮时，并且任由这种情况持续的话，调音台会启动自我保护功能，切断音源输出。
所以，此时应调整输入音量大小，否则，调音台的音频输出将被自动切断。
可使用的控制包括：Line-20DB、减小Gain、拉低衰减器，一般以减小Gain为宜。
八路韵乐调音台使用图解
八路韵乐调音台使用图解当最初接触调音台的时候，很容易会被它面板上花花绿绿、数目众多的旋钮和推杆唬住。
首先我们来看一下左边的面板。
实际上，左边每一路的推杆和旋钮的意义都是一样的。
所以你只需要集中精力了解一个通道的操作方法就可以通盘掌握。
较少路数的调音台有4路和8路的输入控制，而路数最多的有96路甚至更多的。
这个调音台有8路输入控制，我们只取其中一个来讲解各部分的作用。
1.MIC：麦克风输入接口麦克风输入经由XLR 母座，可接受平衡式或非平衡式低电平讯号，使用专业动圈式、电容式或丝带式低阻抗麦克风，如果使用非平衡式麦克风需要尽量使用愈短愈好的麦克风线，以避免电波噪音的干扰。
2.LINE：高电平输入接口高电平输入通常经由TRS 1/4" 立体Phone Jack 或TRS 1/4" Mono Phone Jack 送入，麦克风音源以外的讯号都可经由高电平输入至混音机，立体Phone Jack 的输入是平衡式的，相同于XLR 的方式，但是如果一定要用非平衡式器材时，可用Mono Phone Jack ，其接线不能太长（4.5m 以内）。
3.LINE -20DB：衰减20 分贝按键按下此键可以对输入电平衰减20 分贝。
一般在环境噪音较大，设备电平噪音较大或电平过高的时候使用该按键。
使用该键将对音频输入信号的所有频率进行衰减，以达到将音量较小的杂音或电噪音过滤掉的目的。
有时会出现输入电平信号过高的现象，如不进行衰减，则衰减器的控制范围就会大大降低，只能在一个很小的区域内滑动，造成对音量输出控制很难操作。
此时应按下此键，以增大衰减器的有效控制范围。
4.PEAK：峰值指示灯Peak 灯亮时，警告使用者输入信道内的讯号过强。
发现Peak 灯亮时，并且任由这种情况持续的话，调音台会启动自我保护功能，切断音源输出。
所以，此时应调整输入音量大小，否则，调音台的音频输出将被自动切断。
可使用的控制包括：Line －20 DB、减小Gain、拉低衰减器，一般以减小Gain为宜。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
调音台使用详解
当最初接触调音台的时候，很容易会被它面板上花花绿绿、数目众多的旋钮和推杆唬住。
首先我们来看一下左边的面板。
实际上，左边每一路的推杆和旋钮的意义都是一样的。
所以你只需要集中精力了解一个通道的操作方法就可以通盘掌握。
较少路数的调音台有4路和8路的输入控制，而路数最多的有96路甚至更多的。
这个调音台有8路输入控制，我们只取其中一个来讲解各部分的作用。
1.MIC：麦克风输入接口
麦克风输入经由XLR 母座，可接受平衡式或非平衡式低电平讯号，使用专业动圈式、电容式或丝带式低阻抗麦克风，如果使用非平衡式麦克风需要尽量使用愈短愈好的麦克风线，以避免电波噪音的干扰。
2.LINE：高电平输入接口
高电平输入通常经由TRS 14 立体Phone Jack 或TRS 14 Mono Phone Jack 送入，麦克风音源以外的讯号都可经由高电平输入至混音机，立体Phone Jack 的输入是平衡式的，相同于XLR 的方式，但是如果一定要用非平衡式器材时，可用Mono Phone Jack ，其接线不能太长（4.5m 以内）。
3.LINE -20DB：衰减20 分贝按键
按下此键可以对输入电平衰减20 分贝。
一般在环境噪音较大，设备电平噪音较大或电平过高的时候使用该按键。
使用该键将对音频输入信号的所有频率进行衰减，以达到将音量较小的杂音或电噪音过滤掉的目的。
有时会出现输入电平信号过高的现象，如不进行衰减，则衰减器的控制范围就会大大降低，只能在一个很小的区域内滑动，造成对音量输出控制很难操作。
此时应按下此键，以增大衰减器的有效控制范围。
4.PEAK：峰值指示灯
Peak 灯亮时，警告使用者输入信道内的讯号过强。
发现Peak 灯亮时，并且任由这种情况持续的话，调音台会启动自我保护功能，切断音源输出。
所以，此时应调整输入音量大小，否则，调音台的音频输出将被自动切断。
可使用的控制包括：Line －20 DB、减小Gain、拉低衰减器，一般以减小Gain为宜。
5.GAIN：增益旋钮
它是用来调节输入信号电平大小的。
输入的信号以多大的电平来输出是由该旋钮和该输入单元的推子共同决定的。
显然，旋钮顺时针方向角度越大、推子越高，输入信号的输出电平的提升就越大，或者说该路输入的音频信号在输出中的响度就越大。
增益范围为20 分贝到60 分贝。
值得注意的是，增益太高会使声道负荷过载，导致声音失真；太低则背景噪音明显，可能也无法获得足够的讯号电平提供混音输出。
使用高电平输入时要将增益转小。
增益旋钮是作为声音输入调音台的关口，调整适当，即可保证调音台下一级的处理电路能接收到充分且“干净”的信号。
6.HIGH、MIDDLE、LOW：三段均衡器旋钮
High、Middle、Low 分别可以对高频、中频、低频进行增强或衰减，控制范围为正负15 分贝。
中频控制收人声时尤其有用，可以非常准确地修饰演出者的声音。
低音：20 Hz ～500 Hz 适当时，低音张弛得宜，声音丰满柔和。
不足时声音单薄，过度提升时会使声音发闷，明亮度下降，鼻音增强。
中音：500 Hz ～ 2 KHz 适当时声音透彻明亮。
不足时声音朦胧，过度提升时会产生类似电话的声音。
高音：2 KHz ～8 KHz 是影响声音层次感的频率。
不足时声音的穿透力下降，过强时会掩蔽语言音节的识别，使齿音加重、音色发毛。
7.MONITOR：总监听音量旋钮
调节该通路在监听线路中的音量大小。
如不使用额外接入调音台的总监听设备，则此旋钮可置于0 处。
8.EFFECT：输出至效果器旋钮
调节该旋钮决定该路输出至效果器的电平大小。
如不使用外接的效果器，则此旋钮可置于0 处。
9.PANPOT 声像旋钮
它用来调整该通道信号在左右声道之间的立体声位置。
调节范围左声道 5 ～右声道 5 ，如不需要
制作特殊效果，一般置于0 处。
10.PFL：衰减器前监听按键
当衰减器前监听按键按下时，监听输出送出的仅为该路信号，使用该键可有效地判别出杂音的来源。
当有多路输入的PFL 被按下时，监听输出送出的将是这些通路的混音。
11.FADER：衰减器(音量推子)
决定该通道信号发送给总线输出的音量大小。
音量推子实际上是一个衰减器，用于对该通道的输出信号进行衰减。
当推子位于最下端（或音量旋钮位于最左端）时，信号被无穷衰减。
这时，该通道没有信号输出。
调节范围－∞～＋6 分贝，一般以推到0 处适宜，超过0 则会使声音产生一定程度的失真。
如果一定要提高电平讯号，一般采用适当提高Gain的办法，而不会将衰减器提升超过0 。
由于音乐输入为连续，而人声输入为间断，故在操作上有一定区别。
在对音乐的输入轨道操作时，一般使用“淡入”、“淡出”效果。
即操作时先缓缓推拉衰减器，再慢慢加快操作速度，切忌匀速推拉或者瞬间大幅度的操作，这样会使听众感觉很不舒服。
而在对人声输入通道进行操作时，一般采用“一步到位”操作。
即在需要人声的时候，将推子一下推到大概合适的位置，再根据监听和电平表显示进行细微调节。
而不需要人声时，要马上把推子拉到最底部，以避免不必要的声音被输入进去。
接下来，我们再看看调音台右面的控制面板。
之前左面的面板是用来调节输入信号的，而右面的则主要负责调节输出信号。
1.MONITOR：监听输出接口
提供外接监听设备的接口，用来连接外部监听设备。
2.EFFECT SEND：调音台输出至效果器接口
将输入信号送出至外部效果器。
3.AUX IN STEREO：辅助立体声输入接口
连接辅助的立体声输入设备。
4.EFFECT RETURN：效果器返回调音台接口
将经过外部效果器处理送回的信号接入。
5.7.MASTER OUTPUT RIGHT：总输出右声道
6.8.MASTER OUTPUT LEFT：总输出左声道
提供各两种接口的左、右声道总输出。
输出信号为经过各项调节后的最终信号。
9.POWER ON：调音台开关
当ON 的一边被按下时，调音台便接通电源，POWER 一侧则为断开电源。
10.HEADPHONE：监听耳机输出接口
连接监听耳机。
当任何一条通道的PFL 都未按下时，耳机监听信号与总输出信号一致。
当有通道的PFL 键被按下时，则该输出为所有被按下PFL 键的通道信号的混音（包括通过效果器处理的音效）。
11.AUX IN：辅助立体声输入旋钮
调节辅助立体声输入的电平高低。
12.PFL ON：PFL指示灯
当有通道的PFL 键被按下时，此灯为点亮状态。
13.EFF.SEND：输出至效果器旋钮
调节输出至外接效果器的信号的电平高低。
14.HP LEVEL：耳机监听音量旋钮
调节输出到监听耳机的音量大小。
15.DELAY：延迟效果旋钮
调节为输入信号做延迟效果处理的强度。
16.18.HIGH、LOW：二段均衡器旋钮
对监听输出进行均衡调节。
17.LEVEL METER：电平表
三色电平表可监看所有输入、群组和混音讯号，电表为峰值式显示。
显示范围为－20 分贝～＋6 分贝。
有两条LED 灯显示，L-CH 与R-CH 分别表示混音左、右声道的输出电平大小，如果按下PFL 键，则显示为被按下的声道的输出电平值。
一般应将峰值控制在0 处，不能持续出现红灯。
当调音台电源被接通时，ON 处的红灯会被点亮。
19.REPEA T：回响效果旋钮
调节为输入信号做回响效果处理的强度。
20.EFF.MON：效果器至监听旋钮
调节音源通过效果器处理后，输出至监听的大小。
21.PANPOT：声像旋钮
22.23.PFL：衰减器前监听按键
24.MONITOR：监听输出衰减器
25.EFF.RET：效果器返回衰减器
26.GRAPHIC EQUALIZER：图形均衡器
对总输出音源信号进行比较细致的均衡调节。
频点分为63 250 1K 4K 16K，可分别进行－12 分贝～＋12 分贝的衰减或增益。
27. L-MASTER-R：总输出左、右声道衰减器。
