钢筋混凝土圆管涵结构计算书一、基本设计资料1.依据规范及参考书目:《公路桥涵设计通用规范》(JTG D60-2004),简称《桥规》《公路钢筋混凝土及预应力混凝土桥涵设计规范》(JTG D62-2004)《公路桥涵地基与基础设计规范》(JTG D63-2007)《公路砖石及混凝土桥涵设计规范》(JTJ 022-85)《公路小桥涵设计示例》(刘培文、周卫编著)《公路涵洞设计细则》(JTG-2007)《公路小桥涵勘测设计》(孙家驷主编)第三版2.计算参数:圆管涵内径D = 1000 mm 外径1170mm 圆管涵壁厚t = 85 mm填土深度H = 1100 mm 填土容重γ1 = 18.00 kN/m3混凝土强度级别:C30汽车荷载等级:公路-I级由公路桥涵地基及基础设计规范3.3.4求得:修正后地基土容许承载力[fa] = 150.0 kPa管节长度L = 1000 mm 填土内摩擦角φ= 30.0 度钢筋强度等级:R235 钢筋保护层厚度as = 30 mm受力钢筋布置方案:φ10@100 mm二、荷载计算1.恒载计算填土产生的垂直压力:q土= γ1×H = 18.0×1100/1000 = 19.80 kN/m2管节自重产生的垂直压力:q自= 25×t = 25×85/1000 = 2.13kN/m2故:q恒= q土+ q自= 19.80 + 2.125 = 21.93kN/m22.活载计算按《公路桥涵设计通用规范》(D60)第4.3.1条和第4.3.2条规定,计算采用车辆荷载;当填土厚度大于或等于0.5m 时,涵洞不考虑冲击力。
按(D60)第4.3.5条规定计算荷载分布宽度。
一个后轮单边荷载的横向分布宽度=0.6/2+1100/1000×tan30°=0.935 m由于一个后轮单边荷载的横向分布宽度=0.99 m > 1.8/2 m 故各轮垂直荷载分布宽度互相重叠,荷载横向分布宽度a 应按两辆车后轮外边至外边计算:a=(0.6/2+1100/1000×tan30°)×2+1.3+1.8×2=6.77 m一个车轮的纵向分布宽度=0.2/2+1100/1000×tan30°=0.735m由于一个车轮单边的纵向分布宽度=0.735m > 1.4/2 m故纵向后轮垂直荷载分布长度互相重叠,荷载纵向分布宽度b 应按二轮外边至外边计算:b=(0.2/2+1100/1000×tan30°)×2+1.4=2.87mq 汽 = 2×(2×140)/(a ×b )= 560/(6.77×2.87) = 28.82 kN/m 23.管壁弯矩计算忽略管壁环向压力及径向剪力,仅考虑管壁上的弯矩。
混凝土圆管涵计算书
钢筋混凝土圆管涵(φ100cm)计算一. 设计资料设计荷载:公路Ⅰ级填土高度:H=1.5m:土容重:γ1=18KN/m3;土的内摩擦角φ=35°,管节内径D内=1.0m,外径D外=1.2m,管壁厚度为0.1m,每节1m长,采用30号混凝土,γ2=25KN/m3,混凝土强度为C15,管节下设10号混凝土0.2m。
二.外力计算1.恒载计算填土垂直压力q上=Hγ1=1.5×18=27KN/m2管节自重垂直压力 q管=γ2t=25×0.1=2.5 KN/m22.活载计算采用车辆荷载,公路Ⅰ级荷载标准,填料厚度等于或者大于0.5m不计汽车冲击力。
一个后轮单边荷载横向分布宽度=0.6/2+1.5×tan30°=1.166m故后轮垂直荷载横向分布宽度互相重叠,荷载横向分布宽度a 应两辆车后轮外边至外边计算。
即a=(0.6/2+1.5×tan30°)×2+(1.3+2×1.8)=7.23m同理,纵向后轮垂直荷载长度分布互相重叠,荷载纵向分布宽度b 应按照两辆车轮(后轴)外边至外边计算,即b=(0.2/2+1.5×tan30°)×2+1.4=3.33mq 汽=33.323.7140)(22⨯⨯⨯=23.26KN/m 2 三.弯矩计算和内力组合忽略管壁环向压力及径向剪力N和V,仅考虑管壁上的弯矩见上图。
1.恒载弯矩填土产生的弯矩为M1=M2=0.137q上R2(1-λ)=0.137×27×(1+1.2)/2×(1-λ)(其中λ=tan2(45°-φ/2)=0.271) =0.137×27×1.1×(1-0.271)=2.97KN·m管壁自重产生的弯矩为M管=0.369γtR2=0.369×25×0.1×1.12=1.12KN·m2.活载弯矩车辆荷载产生的弯矩为M汽=0.137q汽R2(1-λ)=0.137×23.26×1.12×0.729=2.81KN ·m3.内力组合γ0M d =0.9×(1.2M 恒+1.4M 汽)=0.9×1.2×(2.97+1.12)+1.4×2.81=8KN ·m正常使用极限状态下组合、短期组合: M S =M 恒+0.7M 汽=4.09+0.7×2.81=6.06 KN ·m长期组合: M L =M 恒+0.4M 汽=4.09+0.4×2.81=5.12KN ·m四.截面强度设计管节处预留接缝宽度为1cm,故实际预制管节长99cm,承受1m 内的荷载,考虑任一位置都可承受正负弯矩,布置双层钢筋φ10@100mm,由《公路钢筋混凝土及预应力混凝土桥涵设计规范》,按单筋截面算χ=bf A f cd s sd =9.65.7811195)(⨯⨯=24.6mm h 0=100-25=75mmξb h 0=75×0.62=46.5>χ=24.6mm而f cd b χ(h 0-χ/2)=6.9×103×0.99×0.0246×( 0.075-0.0246/2)=10.5KN ·m >8 KN ·m 满足截面强度要求。
涵洞计算设计说明
涵洞计算设计说明一、圆管涵工程量的计算此例管涵为K0+120处的正交员管涵其孔径为1.25米,进出口形式采用八字墙形式,洞底中心标高为89.4米,路线设计标高为91.9米,路面边缘标高为91.855米,其计算图见后。
m=1.5n=5H=1.97mh=0.85mi=0.03a=1.62c=0.46涵长的计算;Li=[B:+m(H:-a)+c]/(1+im)=[6+1.5x(2.455-1.62)+0.46]/(1+0.03x1.5)=7.38mL=2L:=14.76m取L-15m1.翼墙墙身V=0.5cm(H'-h)+m(H-h)/6n=0.5x0.46x1.5x(1.97-0.85)+1.5x(1.97-0.85)/6x5)=1.44㎡两墙身=2x1.44=2.88m2.翼墙基础V==m(cte:+e:)(H-h)d+[m:/(2n:)](H-h)d+(cte:te.+h/n;)ed e:=12,ez=11,d=0.4,e=0.1V==1.5x(0.46+0.12+0.11)(1.97-0.85)*0.4+[1.5/(2*5)]x (1.97-0.85)x0.4+(0.46+0.12+0.11+0.85/5)x0.1*0.4V_=0.687m2V==2x0.687=1.374m3.进出口铺底V=2x(1.49+1.49+0.98x2)x(1.68+0.1)x0.5x0.25-1.95m4.截水墙V=2x{[1.49+2x0.98+1.49+2x(168+0.1-0.3)tg30]x0.3x0.5} x(0.6-0.25)=0.7m5.端墙墙身V=2x{0.4x(1.25+0.12+0.6)x(2x0.46+2x0.12+1.25)x0.745x0.4}=1.2m6.端墙基础V=2x[0.6x0.4x(2x0.46+2x0.12+1.25)]=1.2m7.15号混泥土帽石V=2x[(0.25x0.4-0.5x0.05x0.05)x(2.41+0.05x2)]=0.5m8.砂砾垫层V=0.3x2.75(7.33x2-2x0.4)=11.5m9.15号混泥土护管V=2.75x0.745x(7.33x2-2x0.4)-0.5x0.745x(7.33x2-0.4x2)=16.3m10.人工开挖土方V=30.5㎡二、盖板涵工程量的计算K1+030处涵洞为4x3的正交盖板涵,其洞口的进出口形式为采用八字墙形式,其洞底标高为89.0米,路面设计高为94.3米,其计算图式见后。

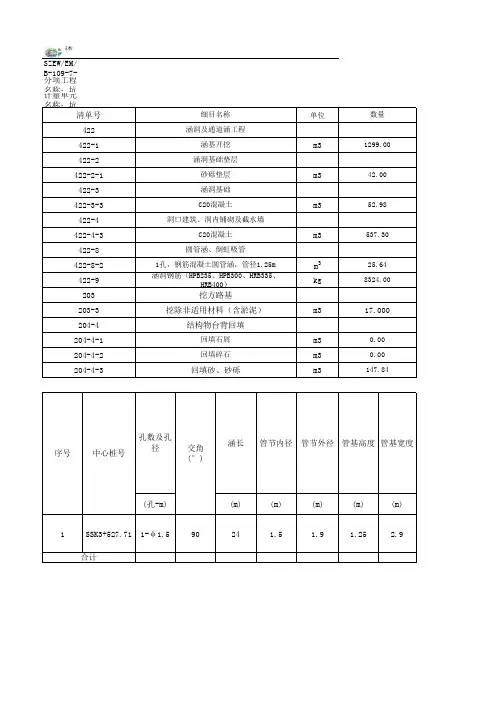

圆管涵工程计算书模板
