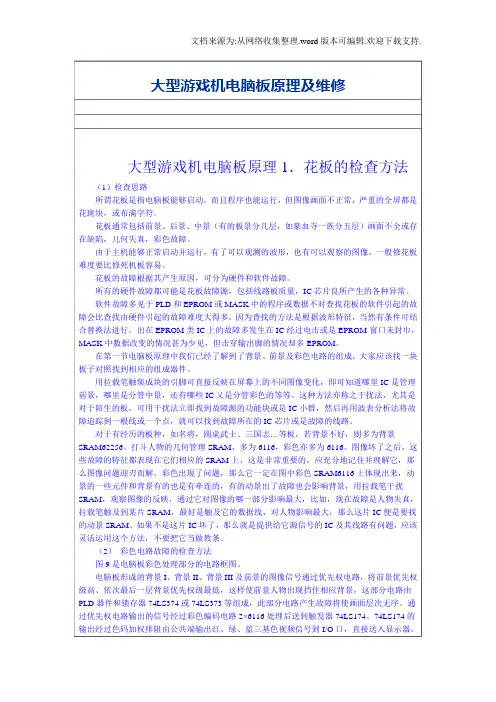

大型游戏机原理与维修

电脑板故障原因类型

工艺问题引起的故障是常有的现象。一些简单的故障,如一个点的虚焊,有时会使整个系统瘫痪。这类故障常见的有:电源、扫描板的接触不良或碰线、断线、印板金属化孔不能,或阻值变大,导线虚焊、假焊、漏焊、短路等。

这类故障包括:

(1元器件本身的引线断裂漏焊、漏装、假焊、虚焊引起电路各种开路故障;

(2元器件引线间碰锡,短路,或因金属丝落在二线间,错装元件器件引起的短路故障;

(3元器件性能变差,失效或损坏;

(4漏电。元器件内部漏电或外部绝缘物有其它杂质使元件两端发生漏电,从而引起故障。元器件故障大多数出现在初期或后期,如果IC板上所配置的元器件在使用之前没有很好地进行“老化”和筛选,那么失效率就有可能更高,当然故障率也就较高。另外如果IC使用时间很长,故障也会多些。

常见的软件类故障有下列几种

(1EPROM、E2PROM,PLD的数据变化;

(2对于带电池的单元和组件不能随便挺拔和拆卸,否则会因为数据丢失,将使IC 板不能正常工作,造成永久性的损坏。例如台湾产早期水果(大字机赌机,出口商品为防止复制,在原64脚CPU的位置上加插了一块小小板,有电池、CPU、PLD、6116等,检修过程没注意,拆测了6116,再开机运行时,告知提示代错误,这类作法目的是防别人复制,产品出售时一般不告知用户运行代码,无法恢复。

(3不甚合理的软件设计。市场上所见到的成品板,尤其是早期的原装板,许多是上电后自动进入测试,若有一小问题不妥,就不继续运行,仅提示错误代码。对于板不熟悉或是复制的翻板没有标IC位号,检修起来就很幸苦。

(4软件缺陷。一些电脑板经常发生烧坏IC等问题,是软件的时间参数没有设定好,类似问题还仅存在于其它IC的开关,使用等问题上。

处处都会产生噪声干扰,导线太长如同一根天线,容性感性元件的干扰也常会出现。导线上传送的脉冲,可以在与之靠近的另一条线上产生干扰,导致错误触发,使数据出错。如果电源质量不好,会产生较大波纹,动态内阻较大不会影响存贮器内容,基准电压不准确造成/D转换不可靠,其他外部设备转动部分的噪声会使数据丢失。

由于操作、使用、维修人员粗心大意或操作失误引起的故障。这类故障在整个故障现象中占很大比例。例如,取件没有恢复好。PLD付侧的浪涌型短路引起的大面积元件烧毁,甚至有的部件电源不符合要求,就通电使用或检查,往往造成损失。

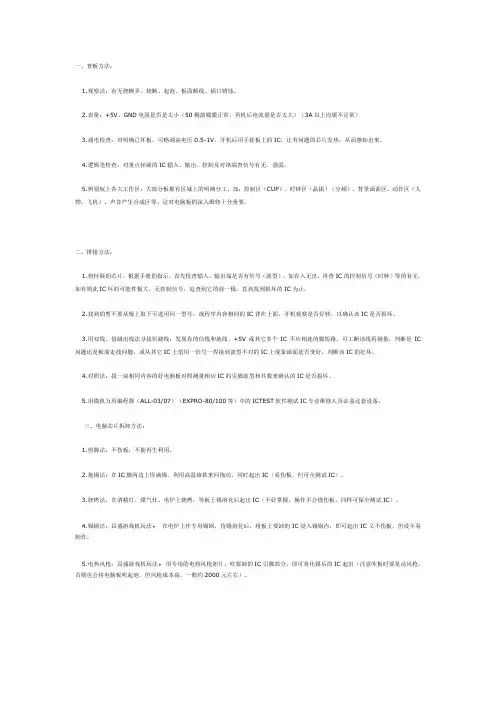

维修电脑板要有一个较好的工作环境,为了更好地集中精力,工作室最好安静、宽敞、无外界干扰,这将使修板事半功倍。为了检测整个电脑板系统的好坏,就必须借助一些仪器、设备进行测试、观察,以便进行故障的分析。常用的仪器设备有:

电脑板大量使用了数字电路,在维修工作中采用价廉,易操作的逻辑笔。专门用于测试数字电路的逻辑状态和脉冲信号。通过逻辑笔红、绿批示灯的显示,对电路可做如下的测试:

(1测试电路的电平状态判断测试点处于高电平还是低电平。

(2测试逻辑电路输出的连续脉冲,单脉冲,及脉冲的极性。

(3通过发光管的显示频率估测逻辑电路输出脉冲宽度比。

在电脑板的维修工作中,常用的仪器就是示波器。它能非常直观地观察到变化信号的幅度、频率和上下沿等。由于示波器能够检测高电压信号,可以直接观察高电平交直流信号,一般测试最高电压可达到1500V峰值。

如果维修电脑板,20MHZ的示波器便可满足,在选择时,最好选用双通道示波器,两个通道的功能完全平衡,相互独立,这样可以独立地检测不同机器两个信号,并进行比较。

计算机在维修电脑板的工作中至关重要,有它才能支持编程器,解密软件到硬件上的复制,以及用于建立资料库,保存PLD、EPROM的信息,建立用户档案。

最近几年产生的电脑板大量地采用了PLD加密器件,一是为了防止盗版,二是优化设计。PLD器件的逻辑功能可由设计者自行编程。电脑板上的PLD器件,一般都有是加密的,市场上买到的PLD器件只是一只空片子,收集加密PLD器件资料和复制PLD器件在维修中非常重要。现在较为流行的电脑板PLD器件的采用量一般都在10~30片之间。电脑板往往工作条件差,供电电压稍有波动便导致该类器件的烧坏,损坏率约占45%。PLD的编程是由通用编程器写入的,维修电脑板还应具备各种板型上的PLD器件烙丝图资料(秒JEDEC文件,以便复制损坏的PLD 器件。万用型IC编程测试器,可方便地烧录和测试各种IC。笔者根据使用的方便性和功能的比较,认为prog07和RF-1800万用编程测试器,较合适。

HAKO NO-881热风枪,用于拆除大规模集成电路,大面积拆IC芯片。

擦除器EPROM,使之变为空片,以便再次写入内容。

可采用无源防静电的品种效果较好。

数字万用表,具有鸣响查线功能,对电脑板的修理无疑起了很大作用。电脑板无图纸,查线工作量较大,仅依靠数字万用表,查起线来对若大一块多层板感到

非常吃力,将一个表笔改成金属导电毛刷子,这样改过,能够知道待查线大概的走向,然后再查点就容易多了。

在电脑板修理过程,会经常遇到一些主机能启动并且运行,但图像有缺陷,不是图像缺少,多板块,就是颜色失真,而整个系统又能操作动作,也就是我们常说的花板故障。这种故障,大部分是由于部分IC变质,参数变化,器件老化,印板线路干扰,属于电

脑板上的软故障。这就便我们要经常对电路加适当的电阻以提高或降低芯片输出电位。对电源或地加以适当的电容以达到滤波和速度匹配,并能对电路有直观的干扰,能做到在维修中方便地使用。拉载笔的电路,通过开关的切换,可以使电阻式电容并联成不同的值以适应电路需要,也可阻容混合连接使用。K的转换可以使电路接于+5V电源或地。10Ω电阻R串联于电路与拉

载笔间,起到限流保护作用。拉载笔可以迅速判断电脑板上故障部位,当笔棒触到检查点时,影响最大的正是要找的故障点。R取值一般在500~1KΩ。

(2集成电路拉载笔

(1查线器

9.自制和改进的工具

8.吸锡器

7.擦除器

6.热风枪

5.通用编程器

4.计算机

3.示波器

2.万用表

1.逻辑测试笔

三、维修电脑板必备的仪器设备

5.人为故障
