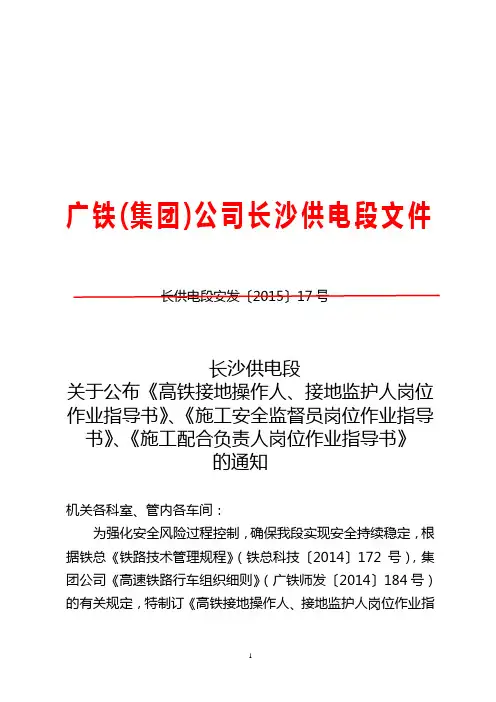

广铁(集团)公司长沙供电段文件长供电段安发〔2015〕17号长沙供电段关于公布《高铁接地操作人、接地监护人岗位作业指导书》、《施工安全监督员岗位作业指导书》、《施工配合负责人岗位作业指导书》的通知机关各科室、管内各车间：为强化安全风险过程控制，确保我段实现安全持续稳定，根据铁总《铁路技术管理规程》（铁总科技〔2014〕172号），集团公司《高速铁路行车组织细则》（广铁师发〔2014〕184号）的有关规定，特制订《高铁接地操作人、接地监护人岗位作业指导书》、《施工安全监督员岗位作业指导书》、《施工配合负责人岗位作业指导书》，现予以公布，请认真遵照执行。
附件：1.《高铁接地操作人、接地监护人岗位作业指导书》2.《施工安全监督员岗位作业指导书》3.《施工配合负责人岗位作业指导书》长沙供电段2015年2月6日附件1高铁接地操作人岗位作业指导书一、岗位描述凡是施工、维修、应急抢修的停电作业，必须在作业地点两端和与作业地点相连、中性区停电设备、可能来电的停电设备接地线绝缘靴绝缘手套照明头灯上设置接地线。
在工作领导人的指挥和接地监护人的监护下，负责验电接挂地线、撤除地线等作业，确保现场作业安全。
二、岗位要求三、岗位职责四、接地操作人作业流程图先对接触网验电后，再接挂地线，地线接挂好后坚守岗位五、工作标准1.按规定着装列队，佩戴相应的岗位标识参加分工会，熟悉作业内容、地点、作业方式、接地线和工作门的位置。
清楚乘坐的车辆。
2.根据分工单内容，与接地监护人共同准备好带三节接地棒接地线，确认绝缘工具状态良好。
3.工器具准备齐全后，向接地监护人报告，接受小组负责人的检查并确认。
4.在工作领导人安排乘坐的车辆运行过程中，不得在车内吸烟，高声喧哗，不准动车上设备，不得争坐司机和副司机座位。
5.到达指定的工作门位置后，严格执行工器具、材料清点制度，与接地监护人负责共同对验电器、接地线、防护包进行清点，禁止漏拿、错拿工具物品影响天窗作业。
接触网专业作业指导书(含上下部)
一施工准备二操作程序1、工艺流程图2、操作方法1）、施工准备①熟悉施工设计平面图，并向测量人员进行技术交底。
②测量前一天准备好测量工具及材料，事先装在车上。
2）、确定起测点依据设计平面图，从车站最外道岔（正线）处，在两轨间距300~400mm处标出起测点。
3）、纵向测量①从起测点沿正线钢轨开始纵向测量：一人看平面图，计算出所测跨的1/2长，拉尺头尾各1人，中间扶尺1人，拉尾尺人根据计算出的长度确定拉尺长度，拉头尺人员在钢轨面或侧面用粉笔画出标记。
②测量一个跨距时，用钢丝刷清刷轨腰，并用棉纱擦干净，用排笔、油漆在轨腰上作出基础横线路中心标记，并注明硬横梁柱号。
4）、横向测量①用三角测量法测出C、C′两点（即两硬横梁基础横线路中心连线），并在基础侧轨头侧面上作好标记，详见下图：②用线绳对准C、C′两点，用钢丝刷清刷基础临近轨腰处，并用棉纱擦干净，用油漆标注中心线及柱号、基础型号和侧面限界。
避开基坑口，在延长线上，D、E两点各打下一个木桩，并用铁钉标出中心连线。
5）、基础面标高确定①根据坑位处线路上部建筑高度及设计要求，确定基础面标高值。
（即基础面至邻近轨面的距离）②用水准仪测出D、E两桩与确定基础面标高的差值，并将差值用油漆标注在轨腰上。
6）、填写记录施工负责人真实记录测量数据，以作为支模板时确定基础面标高的依据。
三、技术标准1、为保证测量精度，5股道及以上车站应采用经纬仪测量两基础横线路中心连线。
2、两基础面应等高，中心连线应垂直于车站正线，施工允许偏差为1.5°。
四、注意事项1、防护人员应坚守岗位，切实作好防护工作，列车通过时应提前通知测量人员下道。
2、为保证两浇制基础的中心连线准确无误，应在每根轨上用油漆标注出中心连线点。
一、施工准备二．操作程序1、工艺流程图2、操作方法1）安装模型板①先将需安装模型板的基坑周围地面清理干净、平整。
②根据设计基础型号及测量标记和记录安装模型板。
③复核限界、标高、型号等是否符合设计并达标。
接触网作业指导书
接触网专业施工作业指导书编制：审核：批准：目录第一节简单链型悬挂施工工艺流程 (4)第二节支柱及拉线基础检查 (5)第三节基坑开挖 (11)第四节支柱组立及整正 (22)第五节供电线基础浇筑 (30)第六节硬横梁架设 (37)第七节硬横梁吊柱安装 (42)第八节隧道内化学锚栓预埋 (46)第九节化学锚栓拉拔试验 (52)第十节隧道内吊柱安装 (56)第十一节附加线架设—肩架安装 (61)第十二节附加线架设—底座安装（隧道内） (65)第十三节附加线架设—拉线安装 (69)第十四节支柱装配—测量计算 (81)第十五节支柱装配—腕臂安装 (102)第十六节隧道内补偿装置安装 (108)第十七节补偿下锚—拉线安装 (111)第十八节补偿下锚—滑轮安装 (116)第十九节补偿下锚—棘轮安装 (122)第二十节承力索架设—线索展放 (130)第二十一节承力索架设—承力索归位 (138)第二十三节接触线架设 (149)第二十四节接触线中心锚结安装 (156)第二十五节吊弦预配 (158)第二十六节接触网吊弦安装 (167)第二十七节绝缘锚段关节（关节式电分相）调整 (171)第二十八节接触网接地及回流引线 (176)第二十九节分段绝缘器安装 (183)第三十节隔离开关安装 (187)第三十一节避雷器安装 (196)第三十二节 27.5kV电缆敷设 (199)第三十三节电缆头制作安装 (204)第一节 简单链型悬挂施工工艺流程。
预配车间施工现场工程技术部腕臂结构预配预留基础检查和整改支柱安装整正腕臂结构安装 拉线安装附加线架设安装 硬横梁及吊柱安装 下锚补偿装置安装 隧道测量、锚栓安装拉拨实验、吊柱安装腕臂计算参数测量腕臂结构计算、数据提供预配车间承力索架设、中锚安装、倒鞍子整体吊弦安装 定位装置初安装接触线架设、检测 接触悬挂精调电连接安装、AB 值调整 设备、接地、回流安装标识牌安装 静态检测 动态检测承力索悬挂点测量整体吊弦计算、数据提供给预配车间整体吊弦预配基坑开挖第二节支柱及拉线基础检查1 适用范围适用于怀邵衡铁路桥梁、路基地段接触网支柱基础和拉线基础检查配合2 作业准备2.1内业技术准备（1）组织技术人员学习设计图纸和相关设计文件，熟练掌握国家规范和技术标准；施工前制定当天施工计划，制定施工安全保障措施；对施工人员进行技术交底和培训；各施工人员经过专业培训，考核合格后上岗；（2）制定接口预留检查制度、检查记录表；（3）制作基础螺栓检查确认工具，准备测量工具。
岗位工作手册--接触网工安全作业指导书
岗位工作手册接触网工作业指导书北京维管段目录京沪线铁路平安作业指导书〔1〕工作领导人平安作业指导书............................................. 〔2〕平安员平安作业指导书................................................. 〔3〕座台要令平安作业指导书............................................... 〔4〕现场防护平安作业指导书............................................... 〔5〕地线操作平安作业指导书............................................... 〔6〕地线监护平安作业指导书............................................... 〔7〕高空作业平安作业指导书梯车高空作业.........................................................作业车高空作业.......................................................挂梯高空作业......................................................... 〔8〕辅助作业平安作业指导书...............................................挂梯辅助作业.........................................................地面辅助作业指导书................................................... 〔9〕作业车司机平安作业指导书............................................. 〔10〕标准化用语使用指导书................................................ 〔11〕标准化工作票签发指导书..............................................京沪线铁路检修平安作业指导书一、工作领导人平安作业指导书1 范围本作业指导书规定了检修作业工作领导人作业程序、工程、内容及平安要求。
高速铁路综合接地、接触网预埋件施工作业指导书_secret
综合接地、接触网预埋件施工作业指导书1、目的综合接地、接触网预埋是一个特殊过程，为了使钢筋焊接符合标准，保证钢筋焊接质量特制定本作业指导书。
2、适用范围本作业指导书适用于中铁三局武广客专XXTJIV标经理部第一工程总队隧道队承建的全部隧道。
3、编制依据《铁路混凝土与砌体工程施工规范》《铁路混凝土工程施工质量验收补充标准》《铁路隧道施工规范》《客运专线铁路隧道工程施工技术指南》《客运专线铁路隧道工程施工质量验收暂行标准》4、综合接地施工4．1暗洞施工方法：（1）在隧道左右两侧的电缆槽中各设置一根贯通地线，并采取砂防护措施。
（2）利用在两侧通讯电缆槽侧墙上部的1根Ф16纵向结构钢筋作为纵向接地钢筋，此纵向接地钢筋之间必须可靠焊接。
（3）利用隧道初期支护系统锚杆和钢架作为接地极，以环向6m为间距选择锚杆作为接地锚杆，以一个台车长度为间距选择钢架作为环向接地钢筋，用于接地的钢架通过Ф16连接钢筋与纵向连接钢筋连接，纵向接地钢筋每100m与贯通地线连接一次。
（4）每个电缆槽内每100m设置1个接地端子，电缆槽线路侧侧槽外缘每50m设置1个接地端子。
注：钢筋搭接要求：（钢筋十字和丁字交叉与连接，由Ф16钢筋弯制90°角，呈“L”形焊接，角的两边长≥200mm。
如果为纵向焊接，焊接长度≥200mm。
）4.2明洞施工方法：（1）在隧道左右两侧的电缆槽中各设置一根贯通地线，并采取砂防护措施。
(2）利用在两侧通讯电缆槽侧墙上部的1根Ф16纵向结构钢筋作为纵向接地钢筋，此纵向接地钢筋之间必须可靠焊接。
(3)利用仰拱的上层结构钢筋作为接地极，接地极的面积和间距由一个台车长度来确定，每个接地极需一根Ф22（Ф20、Ф25）环向钢筋通过Ф16连接钢筋和纵向接地钢筋连接，此根环向钢筋与用于接地的钢筋和仰拱用于接地的纵向结构钢筋之间施作采用“L”形焊接，仰拱其它用于接地的纵、环向钢筋间施作采用点焊，焊点间距1m×1m。
铁路接触网工程作业指导书
铁路接触网工程作业指导书铁路接触网工程是铁路电气化工程中的重要组成部分，负责为电力机车、电动客车、电动货车等提供供电。
操作铁路接触网需要严格遵循安全规范，下面是对铁路接触网工程作业的指导书。
一、准备工作1.安全帽、安全鞋、安全绳等安全装备必须带齐，检查安全装备是否漏洞。
2.检查工具和设备是否齐全、完好。
特别要注意电气工具的绝缘性能和接地。
3.检查天气情况，判断施工条件是否满足。
4.仔细阅读作业指导书，明确作业内容、作业地点和作业要求。
二、施工作业1.严格遵循安全操作规程，按照操作规程进行作业。
2.注意施工现场的安全状况，必要时设置警示标志，保障施工人员安全。
3.在施工过程中，注意固定铁路接触网设备，保证设备的稳定性，防止设备滑动等意外情况的发生。
4.在作业过程中，要充分利用各种安全工器具，如安全带、安全绳、保险锁等，保证作业人员的安全。
5.在作业中要时刻关注电气设备的绝缘状态和接地状态，避免人员触电。
6.在作业前必须进行绝缘测试，保证铁路接触网设备的绝缘性能。
7.机电作业要特别注意机械设备的稳定性，防止机器滑动或倾覆。
8.施工结束后要进行清理，保持施工现场的整洁，防止杂物或设备残余物的遗留。
三、注意事项1.在作业中要严格遵守工作规程，防止意外发生。
2.注意保护好工作环境，减少对周围环境的污染。
3.注意维护设备，定期进行检查和维修。
4.注意安全宣传和教育，增强施工人员的安全意识和技能。
5.重视日常检查和维护，发现安全隐患及时处理和排除。
以上是对铁路接触网工程作业的指导书，希望能够为工作人员提供参考。
铁路接触网工程是一项高危的工程，尤其需要注意安全，确保施工人员的安全。
接触网槽道及综合接地施工作业指导书
接触网槽道及综合接地施工作业指导书1.适用范围适用于新建**至**高速铁路**段**ZQ-5标隧道接触网槽道及综合接地施工。
2.作业准备2.1内业技术准备（1）在开工前组织技术人员认真学习实施性施工组织设计及技术方案，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。
制定施工质量、安全保证措施，提出应急预案。
（2）施工前,应完成三级技术交底，即项目总工程师对项目部各部室及技术人员进行技术交底，技术主管人员对作业队技术负责人进行技术交底，作业队技术负责人对班组长及全体作业人员进行技术交底。
对参加施工人员进行上岗前技术培训，考核合格后上岗。
（3）对参加施工的人员进行安全及技术培训，考试合格后上岗；并体检合格。
2.2外业技术准备（1）施工前对已拼装好的衬砌台车进行验收，并根据各类型槽道设计要求位置，在模板台车的相应位置准确划出定位线，确定定位孔，准确开螺栓二次定位孔。
（2）每批槽道进场后，及时进行原材料检查，待检测合格后方可用于施工。
（3）槽道安装时复核接触网槽道、综合接地系统的埋设里程，槽道在模板上固定前，利用制定台架，根据设计槽道型号先进行好组装。
（4）施工放样测量，精确确定槽道里程。
（5）对现场作业人员进行培训，并确认人员、设备、材料、机具、作业环境满足正常作业的要求。
3.技术要求必须按照设计及技术交底文件进行接触网槽道及综合接地施工。
按照《高速铁路隧道工程施工技术规程》（Q/CR9604-2015）、《铁路隧道工程施工安全技术规程》（TB10304-2009）及《高速铁路隧道工程施工质量验收标准》（TB10753-2018）施工及验收。
4.施工程序及与工艺流程4.1施工程序衬砌台车开孔—槽道焊接组装---测量定位---槽道与衬砌台车固定---台车移位---加固台车---精确复核槽道位置---衬砌混凝土浇筑移动台车脱模---槽道检测。
4.2工艺流程图4.1槽道施工工艺流程图5.施工要求5.1施工准备（1）材料准备根据操作平台加工设计图纸，提前加工所需部件，具体所需部件数量及部分尺寸分列如下：钢板：事先裁剪尺寸为2900X1200X3mm的钢板作为操作平台面板。
接触网作业指导书
目录一、接触网一日作业流程及作业标准 (2)（一）作业前一天的准备 (2)（二）出工前的准备工作 (3)（三）要令及验电接地程序 (4)（四）作业过程 (5)（五）撤出地线及消令 (6)（六）收工 (7)二、岗位作业指导书 (10)（一）工作票签发人作业指导书 (10)（二）工作领导人作业指导书 (11)（三）安全员作业指导书 (13)（四）驻站联络员作业指导书 (14)（五）现场行车防护员作业指导书 (15)（六）地线监护人及操作人作业指导书 (16)（七）高空作业人员作业指导书 (17)（八）平台操作员作业指导书 (18)（九）车梯推扶人作业指导书 (19)三、接触网巡视作业指导书 (20)四、接触网检修作业指导书 (25)（一）整体吊弦检修作业指导书 (25)（二）两跨式中心锚结检修作业指导书 (28)（三）交叉线岔检修作业指导书 (30)（四）电联结检修作业指导书 (34)（五）支持装置检修作业指导书 (37)（六）定位装置检修作业指导书 (41)（七）滑轮补偿装置检修作业指导书 (44)（八）棘轮补偿装置检修作业指导书 (46)（九）弹簧补偿装置检修作业指导书 (48)（十）绝缘子检修作业指导书 (50)（十一）附加导线检修作业指导书 (52)（十二）隔离开关检修作业指导书 (55)（十三）避雷器检修作业指导书 (58)（十四）吸上线检修作业指导书 (61)（十五）分段绝缘器检修作业指导书 (63)（十六）扭力扳手使用作业指导书 (67)一、 接触网一日作业流程及作业标准（一）作业前一天的准备1、作业计划的接收与传达1及道岔编号一致。
2、工作票签发人及工作领导人查阅AT 分区所、AT 满足V 停作业条件。
1.工作领导人宣读工作票。
2.支柱号、行车防护、轨道车运行段、作业小组人数、线路情况等。
工时要将本次作业任务和安全措 知轨道车当班司机。
1票人签认。
2签字的票（二）出工前的准备工作)。
京哈高铁接触网接挂地线作业指导书
京哈高铁接触网接挂地线作业指导书（试行）哈西高铁供电车间 一班组一、适用范围本指导书适用于京哈高铁接触网停电检修接挂地线作业。
二、编写依据序号 引用资料名称文 号 1 《接触网安全工作规程》 铁运[2007]69号 2《高速铁路接触网维修岗位》2012年8月第1版三、作业的目的为铁路电气化接触网停电施工中确保行车人身安全提供可靠的保证措施。
四、作业程序（流程图）五、作业前安全预想与控制措施序号 安全风险点 控制措施1 准备接地线与验电笔时, 验电笔准备地线与验电笔各连接件时, 要连作业前安全预想 工具材料准备检查绝缘工具绝缘性能清点工具材料防止遗漏作业结束作业开始清点工具材料拍照留存头连接不牢固, 易掉落、摔坏。
接牢固, 防止脱落, 施工准备会前,由地线操作人、监护人共同确认状态,保证连接良好。
2AF线在大桥护栏外部, 存在风险。
AF线验电接地时, 操作人员要带安全带, 并且将安全带另一端与钢轨相连。
六、接挂地线作业准备1人员准备序号要求分工安排1接挂作业应两人进行, 着装整齐, 正确佩戴护品。
一人操作, 一人监护。
2接挂地线人员的身体状况、精神状态良好。
3接挂地线人员应熟练掌握安全工作规程与设备运行方式, 取得相应安全等级合格证, 熟知作业指导书内容。
2主要工器具准备序号名称规格型号单位数量备注1绝缘靴35kV双12绝缘手套个13手电筒个2夜间4对讲机与备电个15工具袋个16扳子250mm个17验电笔27.5kv个13组织原则3.1接挂地线过程中携带对讲机并检查状态良好, 以保证应急处置联系畅通。
3.2接挂地线前听从作业领导人指挥, 验明接触网是否停电后方可接挂。
七、接挂地线作业内容1.准备工具材料（1-1）（1-2）（1-3）（1-4）（1-5）（1-6）准备验电笔，检查外观有无破损验电笔头声光显示是否正常准备头灯手电，检查电量是否充足准备绝缘靴，检查外观有无破损绝缘性能是否符合要求（1-7）（1-8）（1-9）准备绝缘手套，检查外观有无破损绝缘性能是否符合要求准备地线，检查外观、绝缘皮有无破损绝缘性能是否符合要求出场前，绝缘手套做充气试验（1-10）（1-11）（1-12）检查绝缘手套安全合格证是否在使用期内出场前，绝缘靴做充气试验，检查外观有无破损检查绝缘靴安全合格证是否在使用期内（1-13）（1-14）（1-15）检查验电笔备用头声光显示是否正常检查对讲机及备电电量是否充足、通讯状态是否完好检查地线外观状态，绝缘皮有无破损，试验绝缘杆绝缘性能是否符合要求（1-16）2.接挂接地线作业（2-1）（2-2）清点工具物品做好登记，并且拍照留存。
接触网接地及回流引线施工作业指导书
接触网接地及回流引线施工作业指导书1.适用范围适用于新建1铁路接触网接地及回流引线安装。
2.作业条件及施工准备（1）作业条件1）回流线、架空地线等已架设调整完成。
2）上网电缆、隔离开关、避雷器等设备已安装调整完成。
3）信号专业钢轨扼流变已安装到位，并预留了回流电缆接线端子。
同时检查确认上下行扼流变间的连接，上下行扼流变与综合地线间的连接，信号专业已连接到位。
4）牵引变电所、分区所集中接地箱已安装完成，与所内接地网已连接。
5）接触网支柱基础综合接地端子预留位置正确，无遗漏。
（2）施工准备熟悉综合接地系统的组成，掌握与接触网接地相关的规范与技术标准。
3.引用标准规范（1）《高速铁路电力牵引供电工程施工技术规程》（铁建设〔2015〕47号）。
（2）《高速铁路电力牵引供电工程施工质量验收标准（TB10758-2010）。
（3）设计院提供的相关技术说明及图纸。
4.作业内容(1）回流引线安装有轨道电路区段回流线每隔1500m左右在扼流变处设吸上线一处，区间每隔300~500m吸上线电缆引下接综合地线一次。
（2）接地线安装接触网接地包括接触网支柱、基础、设备（开关、避雷器）、防雷等与综合接地连接，或单独接地等安装。
5.施工技术标准及要求（1）路基段：支柱装配底座安装上部地线与回流线连通，回流线每隔300-500m引下接综合地线。
（2）隧道内：隧道内采用集中接地的方式，每隔300-500m及两端回流线接拱顶预留接地端子。
（3）有回流线区段站场支柱回流线非绝缘安装兼作地线，无回流线区段采用架空地线集中接地。
非临近综合地线的股道的零散支柱、下锚坠砣限制架单独引下接地。
（4）每根吸上线与回流线连接处安装两个JB-3并沟线夹。
并沟线夹涂导电膏。
并沟线夹螺栓紧固力矩为70 N·m。
（5）每套设备（含避雷器、开关底座等）双引下分别接引综合接地系统或两处≤10欧姆独立接地极。
6.工序流程及操作要点（1）工序流程工序流程如下图所示。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
京哈高铁接触网接挂地线作业指导书
（试行）
哈西高铁供电车间一班组
一、适用范围
本指导书适用于京哈高铁接触网停电检修接挂地线作业。
二、编写依据
序号引用资料名称文号
1 《接触网安全工作规程》铁运[2007]69号
2 《高速铁路接触网维修岗位》2012年8月第1版
三、作业的目的
为铁路电气化接触网停电施工中确保行车人身安全提供可靠的保证措施。
四、作业程序（流程图）
五、作业前安全预想及控制措施
序号安全风险点控制措施
1 准备接地线及验电笔时，验电笔头连接不牢固，
易掉落、摔坏。
准备地线及验电笔各连接件时，要连接牢固，防止脱落，
施工准备会前，由地线操作人、监护人共同确认状态，
保证连接良好。
2 AF线在大桥护栏外部，存在风险。
AF线验电接地时，操作人员要带安全带，并且将安全带另一端与钢轨相连。
作业前安全预想工具材料准备检查绝缘工具绝缘性能
清点工具材料防止遗漏作业结束作业开始清点工具材料拍照
留存
六、接挂地线作业准备
1人员准备
序号要求分工安排
1 接挂作业应两人进行，着装整齐，正确佩戴护品。
一人操作，一人监护。
2 接挂地线人员的身体状况、精神状态良好。
3 接挂地线人员应熟练掌握安全工作规程及设备运行方式，取得相应安全等级合格证，熟知作业指导书内容。
2主要工器具准备
序号名称规格型号单位数量备注
1 绝缘靴35kV 双 1
2 绝缘手套个 1
3 手电筒个 2 夜间
4 对讲机及备电个 1
5 工具袋个 1
6 扳子250mm 个 1
7 验电笔27.5kv 个 1
3组织原则
3.1接挂地线过程中携带对讲机并检查状态良好，以保证应急处置联系畅通。
3.2接挂地线前听从作业领导人指挥，验明接触网是否停电后方可接挂。
七、接挂地线作业内容
1、准备工具材料
（1-1）（1-2）（1-3）
（1-4）准备验电笔，检查外观有无破损验电笔头声光显示是否正常
（1-5）（1-6）（1-7）
准备头灯手电，检查电量是否充足
准备绝缘靴，检查外观有无破损绝缘性能是否符合要求
准备绝缘手套，检查外观有无破损绝缘性能是否符合要求
（1-8）（1-9）（1-10）准备地线，检查外观、绝缘皮有无破损绝缘性能是否符合要求
出场前，绝缘手套做充气试验
检查绝缘手套安全合格证是否在使用期内
（1-11）（1-12）（1-13）
出场前，绝缘靴做充气试验，检查外观有无破损
检查绝缘靴安全合格证是否在使用期内
检查验电笔备用头声光显示是否正常
（1-14）（1-15）（1-16）检查对讲机及备电电量是否充足、通讯状态是否完好
检查地线外观状态，绝缘皮有无破损，试验绝缘杆绝缘性能是否符合要求
清点工具物品做好登记，并且拍照留存。
2、接挂接地线作业
（2-1）（2-2）（2-3）
到达作业地点后手指、口述、眼看反复确认杆号，防止误挂地线。
开始作业前清点工具材料，防止遗漏。
开始组装接地线，监护人员做好防护，遇有疑问及时提醒。
（2-4）（2-5）（2-6）
准备验电笔，检查验电笔头声光显示是否正常。
装设地线接地钩钉，并用250开口扳子紧固牢靠
地线钩钉安装紧固完
（2-7）（2-8）（2-9）
穿着绝缘靴、绝缘手套
接到工作领导人停电通知及准许作业命令后，对接触网设备验电。
确认接触网确以停电后方可开始接挂接地线。
（2-10）（2-11）（2-12）
接到工作领导人的“拆除接地线”命令后，先拆除接地线与被停电导体侧。
拆除接地线与钢轨连接钩钉
作业结束清点工具材料防止遗漏线路。
