双侧堰周进周出辐流二沉池工艺设计要点

1引言二沉池是污水处理厂重要的污水处理构筑物,其主要功能是实现泥水分离、污泥浓缩,保障污水处理厂的污泥回流、排泥和除磷等功能。

常用的有平流式、辐流式和竖流式3种类型的沉淀池,其中辐流式沉淀池在污水处理厂应用较为广泛。

根据进出水布置方式的不同,辐流式沉淀池可分为中进周出式、周进中出式、周进周出式[1],辐流式沉淀池的集水方式主要有内置单侧堰、外置单侧堰和内置双侧堰3种[2]。

研究表明,周进周出二沉池的进出水形式及流态有利于固液分离[3],且在较高回流比的情况下,容积利用率较高,活性污泥有足够的时间进行沉淀[4],在大中型污水处理厂广泛应用。

双出水堰周进周出辐流二沉池这一兼具各种优势的二沉池越来越值得深入研究与应用。

2工程概况2.1用地条件湖光污水处理厂位于湛江市麻章区288省道西侧。

设计近期规模2.5×104m 3/d ,远期规模5.0×104m 3/d 。

根据区域整体规划,该污水处理厂总体用地59976m 2,用地呈现狭长形,东西向最大宽度约160m ,南北向最大长度约488m ,良丰溪从用地南侧横穿而过,厂区实际使用面积仅51916m 2。

根据《城市污水处理工程项目建设标准》(建标198—2022),5.0×104m 3/d 污水厂建设用地指标应为约1.55m 2/(m 3·d )。

本工程实际仅为1.20m 2/(m 3·d ),实际用地仅为建设标准的77%,用地较为紧张。

2.2进、出水水质根据《南粤水更清行动计划(修订本)》(2017—2020年),设计出水水质执行广东省地方标准DB 44/26—2001《水污染物排放限值》一级标准及GB 18918—2002《城镇污水厂污染物【作者简介】翟林（1990~），男，陕西富平人，工程师，从事给水排水工程设计与研究。

双侧堰周进周出辐流二沉池工艺设计要点Key Points of Process Design of Double Side-Weir Inlet and OutletCircular Secondary Clarifier翟林，罗肖肖（广东省冶金建筑设计研究院有限公司，广州510080）ZHAI Lin,LUO Xiao-xiao(Guangdong Metallurgical Architectural Design and Research Institute Co.Ltd.,Guangzhou 510080,China)【摘要】湖光污水处理厂为湛江市重要市政基础设施之一，设计近期规模2.5×104m 3/d ，远期规模5.0×104m 3/d ，采用AAO+AO/双侧堰周进周出辐流二沉池/深度处理工艺。

周进周出二沉池设计之探讨

周进周出二沉池设计之探讨沉淀池是水处理工程中常用的构筑物，为提高水处理能力、稳定出水水质、降低运行成本和控制基建投资，各种类型的沉淀池都有了较大的改进和革新。

笔者在某污水处理厂工程的设计中，针对出水水质要求高、用地面积少的情况，二沉池选用了圆形周边进水周边出水幅流式沉淀池。

该工程总设计规模17×104m3／d，近期实施10×104m3／d。

4座周进周出的沉淀池作二沉池，单池处理能力Qd=3.25×104m3／d。

下文对周进周出沉淀池的选择及配水系统的设计谈一些具体做法。

1 周进周出与中进周出沉淀池的比较1.1 沉淀区的流态二次沉淀池进水为活性污泥混合液，悬浮物固体MLSS的质量浓度在3000－4000mg／L 之间，远高于池内的澄清水。

由于二者间的密度差、温度差而存在二次流和异重流现象。

中进周出和周进周出两种不同池型内的混合液流态各不相同，详见图1与图2：在中进式沉淀池中，活性污泥混合液从池中心进水管以相对较高的流速进入池内，形成涡流，经布水筒逐渐下降到污泥层上，再沿沉淀区中部向池壁方向流动并壅起环流。

分离出的澄清水部分溢流入出水槽，部分在上面从池边向池中心回流；密度大的混合液则在下面从池边向池中心流动，形成了反向流动的环流。

这种环流不利于沉淀，限制了池子的水力负荷。

而在周边进水周边出水的沉淀池中，密度流的方向与中心进水式相反。

混合液经进水槽配水孔管流入导流区后经孔管挡板折流，下降到池底污泥面上并沿泥面向中心流动，汇集后呈一个平面上升，在向池中心汇流和上升过程中分离出澄清水，并反向流到池边的出水槽，形成大环形密度流，污泥则沉降到池底部。

因此，周进周出沉淀池的异重流流态改变了沉淀区的流态，有利于固液分离。

1．2 容积利用率异重流现象在中进式沉淀池中会形成短流，部分容积没有得到有效利用，池子的实际负荷比设计负荷大得多。

而周进式由于大环形密度流的形成，容积利用率要高得多。

周进周出辐流式二沉池平面设计改进水力计算探讨_胡大锵

根据近期污水处理厂二沉池的运行情况（即经验数
据）；二是考虑 “手册 ”推荐的历史背景。
如果ｑＨ＝０．９３ｍ３／（ｍ２·ｈ）系指二沉池的实际表面负荷，则其上升流速ｖ上＝０．２６ｍｍ／ｓ，而活性
污泥动态沉降速度ｕ０＝０．２２ｍｍ／ｓ，显然，ｖ上＞ｕ０，也就是说，周进周出辐流式二沉池取ｑＨ＝１．４ｍ３／（ｍ２·ｈ）偏大。具体取值，应同时考虑以下因素：
年２月第２版第５册表５－１３）显示：二沉池（常规）的ｑＨ＝０．６～１ｍ３／（ｍ２·ｈ）［原手册推［１］荐值为１～１．５ｍ３／（ｍ２·ｈ）］。不考虑污泥回流量。“参照本”例
题中取ｑＨ＝１．４ｍ３／（ｍ２·ｈ），相当于常规（即指中心进水辐流式）二沉池的０．９３ｍ３／（ｍ２·ｈ）（以提高
（１）随着城镇污水处理厂工业废水所占比例的
增大，难降解物质增多；国家对进入天然水体中的氨
氮浓度要求趋于严格。两者的共同作用，均将导致
生化系统在低负荷工况下运行：早年污泥负荷为
０．２～０．５ｋｇＢＯＤ５／（ｋｇＭＬＳＳ·ｄ）（延时曝气法及合建式曝气池除外）；而近年来，普遍要求污泥负荷
３．４二沉池校核堰口负荷论证及计算总结城镇污水处理厂（含工业废水）辐流式二沉
池出水溢流堰的设计，通常采用９０°三角堰，由水力
模型试验，得出流量计算公式为：

周进周出二沉池设计

周边进（出）水型二沉池的设计才振刚众所周知，城市污水中含有大量的有毒、有害物质，如不加以处理控制，直接排入水体和土壤中，将会对环境造成污染，不仅损害人民的身体健康，还严重制约着工农业生产和城市的发展。

我国的城市污水处理率很低，长年徘徊在10%以下，一些城市的水环境已经恶化，修建大量的城市污水处理厂已迫在眉睫。

在各类城市污水处理工艺中，最具代表性的就是活性污泥法，而在活性污泥法处理系统中，二次沉淀池是保证出水水质的关键构筑物之一。

下面，我结合实际工程，就二沉池的选型、计算探讨如下：一、适用条件沉淀池主要是去除悬浮于水中的可以沉淀的固体悬浮物。

初次沉淀池主要是对污水中以无机物为主体的比重大的固体悬浮物进行沉淀分离。

而二次沉淀池是对污水中以微生物为主体的、比重小的、因水流作用易发生上浮的固体悬浮物进行沉淀分离。

一般来说，二次沉淀池多采用竖流式和辐流式，前者比较适用处理水量不大的小型污水处理厂；后者则适用大、中型污水处理厂。

二、不同类型二沉池设计、运行参数比较一般辐流式和竖流式沉淀池，原污水从池中心进入，在池周边出流，进口处流速很大，程紊流现象，影响了沉淀池的分离效果。

而周边进水型辐流式和竖流式沉淀池与此恰恰相反，原污水从池周边流向池中心，澄清水则从池中心返回到池周边流出，在一定程度上克服了上述缺点。

原污水流入位于池周边的进水槽中，在进水槽底部设有进水孔，再从进水孔均匀地进入池内进行悬浮颗粒的沉淀，从而提高沉淀效率。

根据国外资料介绍，这种沉淀池的处理能力比一般辐流式沉淀池要高出一倍。

沉淀池设计计算时一般以水力负荷来计算有效面积，用固体负荷做较核，在二沉池中尤为重要。

根据国外资料，国外所采用周边进水中心出水和周边进水周边出水的二次沉淀池的水力负荷最大为2.72m3/(m2.h)，最小为1.0m3/(m2.h)，而我国较有代表性的城市污水处理厂中二沉池所采用的水力负荷值，最大为1.19m3/(m2.h)，最小为0.73m3/(m2.h)，由此可以看出，周边进水型二沉池的水利负荷要比普通型二沉池水力负荷平均高出1.72倍。

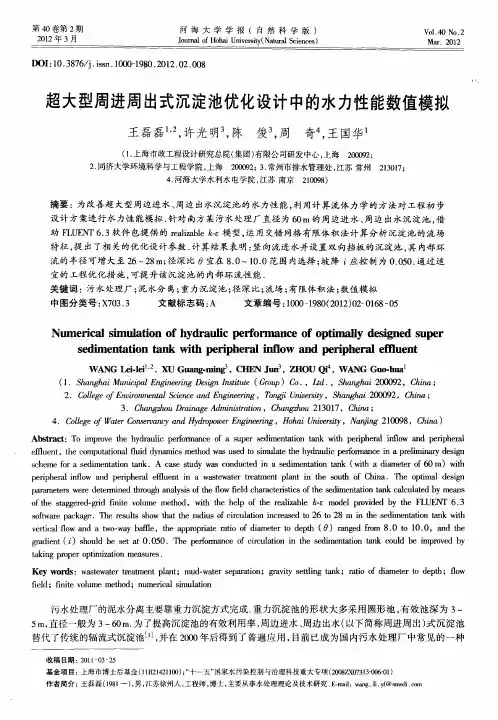

超大型周进周出式沉淀池优化设计中的水力性能数值模拟
