现代电力系统分析期末考试习题总结

合集下载

电力系统分析复习题(包括答案)

电力系统分析复习题(包括答案)

电力系统分析复习题2. 综合负荷、供电负荷和发电负荷的区别及关系答:综合用电负荷加上电力网的功率损耗就是各发电厂应该供给的功率,称为电力系统的供电负荷。

供电负荷再加上发电厂厂用电消耗的功率就是各发电厂应该发出的功率,称为电力系统的发电负荷。

2.电压降落、电压损耗、电压偏移的定义有所不同答:网络元件电压降落是指元件首末端两点电压的相量差,即12()V V R jX I -=+;把两点间电压绝对值之差称为电压损耗,用V ∆表示,12V V V ∆=-;电压偏移是指网络中某点的实际电压同网络该处的额定电压之差,可以用KV 表示,也可以用额定电压的百分数表示。

若某点的实际电压为V ,该处的额定电压为N V ,则用百分数表示的电压偏移为电压偏移(%)100N N V V V -=⨯5.输电线路何时作为无功电源、何时作为无功负荷答:35KV 及以下的架空线路的充电功率甚小,一般说,这种线路都是消耗无功功率的;110KV 及以上的架空线路当传输功率较大时,电抗中消耗的无功功率将大于电纳中产生的无功功率,线路成为无功负载,当传输功率较小(小于自然功率)时,电纳中生产的无功功率,除了抵偿电抗中的损耗以外,还有多余,这时线路就成为无功电源。

(0180δ<:无功电源;0180δ>,无功负荷)1.两端供电网络功率分布的计算公式﹝掌握假设的条件和两个功率分量 式11-7﹞答:*****12212211,******22112112*****11112222,******22112112()()()()b b a b N a a LD cir b b a a a a a b N a a LD cir b b a a Z Z S Z S V V V S S S Z Z Z Z Z Z Z S Z Z S V V V S S S Z Z Z Z Z Z ⎧++-⎪=+=+⎪++++⎪⎨⎪++-=-=-⎪⎪++++⎩① 第一部分由负荷功率和网络参数确定,阻抗共轭值成反比的关系分配②第二部分与负荷无关,它可以在网络中负荷切除的情况下,由两个供电点的电压差和网络参数确定。

电力系统分析试题及答案

电力系统分析试题及答案

电力系统分析试题及答案# 电力系统分析试题及答案一、选择题1. 电力系统的主干部分是()。

A. 发电机B. 输电线路C. 变电站D. 负荷答案: B. 输电线路2. 电力系统的频率标准为()Hz。

A. 50B. 60C. 120D. 180答案: A. 503. 电力系统中,短路故障通常发生在()。

A. 发电机内部B. 变电站C. 输电线路D. 负荷端答案: C. 输电线路二、填空题1. 电力系统的稳定性分析通常分为______稳定性和______稳定性。

答案:静态;动态2. 在电力系统中,无功功率的流动主要影响系统的______。

答案:电压水平3. 电力系统的损耗主要包括______损耗和______损耗。

答案:铜损;铁损三、简答题1. 简述电力系统的基本组成及其功能。

答案:电力系统由发电站、变电站、输电线路和配电网组成。

发电站的功能是将其他形式的能量转换为电能;变电站的功能是调整电压,以适应不同电压等级的输电和用电需求;输电线路的功能是将电能从发电站输送到变电站或直接到用户;配电网的功能是将电能分配给最终用户。

2. 什么是电力系统的静态稳定和动态稳定?答案:静态稳定是指在电力系统受到小扰动后,系统能够自动恢复到初始运行状态的能力。

动态稳定则是指在系统受到较大扰动或连续扰动时,系统能够在一定时间内恢复到新的稳定状态的能力。

四、计算题1. 假设一个简单的电力系统,其中包含一个发电机、一个变电站和一个负荷。

发电机的输出功率为100MW,变电站的损耗为5%,负荷的功率需求为95MW。

请计算输电线路的损耗。

答案:首先计算变电站的损耗:100MW * 5% = 5MW。

然后计算到达负荷之前的功率:100MW - 5MW = 95MW。

由于负荷的功率需求正好是95MW,所以输电线路的损耗为0MW。

2. 如果上述系统中,输电线路的电阻为0.5欧姆,线路的电流为200A,计算输电线路的损耗。

答案:根据公式 P_loss = I^2 * R,其中 P_loss 是损耗功率,I 是电流,R 是电阻。

电力系统分析习题和答案解析

电力系统分析习题和答案解析

电力系统分析目录第一部分电力系统稳态分析第一章电力系统的基本概念第二章电力系统的元件参数及等值电路第三章简单电力系统的计算和分析第四章电力系统潮流的计算机算法第五章电力系统的有功功率和频率调整第六章电力系统的无功功率和电压调整第二部分电力系统暂态分析第七章电力系统故障分析的基本知识第八章同步发电机突然三相短路分析第九章电力系统三相短路的实用计算第十章对称分量法及元件的各序参数和等值电路第十一章不对称故障的分析、计算第十二章电力系统各元件的机电特性第十三章电力系统静态稳定第十四章电力系统暂态稳定第十五章研究生入学考试试题附录第一部分电力系统稳态分析电力系统稳态分析,研究的内容分为两类,一类是电力系统稳态运行状况下的分析与潮流分布计算,另一类是电力系统稳态运行状况的优化和调整。

第一章电力系统的基本概念1-1 什么叫电力系统、电力网及动力系统?电力系统为什么要采用高压输电?1-2 为什么要规定额定电压?电力线、发电机、变压器和用电设备的额定电压是如何确定的?1-3 我国电网的电压等级有哪些?1-4 标出图1-4电力系统中各元件的额定电压。

1-5 请回答如图1-5所示电力系统中的二个问题:⑴ 发电机G 、变压器1T 2T 3T 4T 、三相电动机D 、单相电灯L 等各元件的额定电压。

⑵ 当变压器1T 在+2.5%抽头处工作,2T 在主抽头处工作,3T 在-2.5%抽头处工作时,求这些变压器的实际变比。

1-6 图1-6中已标明各级电网的电压等级。

试标出图中发电机和电动机的额定电压及变压器的额定变比。

1-7 电力系统结线如图1-7所示,电网各级电压示于图中。

试求:⑴发电机G 和变压器1T 、2T 、3T 高低压侧的额定电压。

⑵设变压器1T 工作于+2.5%抽头, 2T 工作于主抽头,3T 工作于-5%抽头,求这些变压器习题1-4图的实际变比。

1-8 比较两种接地方式的优缺点,分析其适用范围。

1-9 什么叫三相系统中性点位移?它在什么情况下发生?中性点不接地系统发生单相接地时,非故障相电压为什么增加3倍?1-10 若在变压器中性点经消弧线圈接地,消弧线圈的作用是什么?1-11 什么叫分裂导线、扩径导线?为什么要用这种导线?1-12 架空线为什么要换位?规程规定,架空线长于多少公里就应进行换位?1-13 架空线的电压在35kV以上应该用悬式绝缘子,如采用X—4.5型绝缘子时,各种电压等级应使用多少片绝缘子?第二章电力系统各元件的参数及等值网络2-1 一条110kV、80km的单回输电线路,导线型号为LGJ—150,水平排列,其线间距离为4m,求此输电线路在40℃时的参数,并画出等值电路。

现代电力系统分析-往年试卷与复习资料 (6)

现代电力系统分析-往年试卷与复习资料 (6)

一、潮流计算方法之间的区别联系高斯-赛德尔法:原理简单,导纳矩阵对称且高度稀疏,占用内存小。

收敛速度很慢,迭代次数随节点数直接上升,计算量急剧增加,不适用大规模系统。

牛顿-拉夫逊法:收敛速度快,迭代次数和网络规模基本无关。

相对高斯-赛德尔法,内存量和每次迭代所需时间较多,其可靠的收敛还取决于一个良好的启动初值。

PQ 分解法(快速解耦法):PQ 分解法实际上是在极坐标形式的牛顿法的基础上,在交流高压电网中,输电线路等元件的R<<X ,即有功功率主要取决于电压相角,而无功功率主要取决于电压幅值,根据这种特性对方程组进行简化,从而实现了有功和无功的解耦。

两大条件:(1)线路两端的相角相差不大(小于10°~20°),而且||||ij ij G B ≤,于是可以认为:cos 1;sin ij ij ij ij G B θθ≈≤; (2)与节点无功功率相对应的导纳2/i i Q U 通常远小于节点的自导纳ii B ,也即2i i ii Q U B <<。

1. PQ 分解法用一个1n -阶和一个1n m --阶的方程组代替牛顿法中22n m --阶方程组,显著减少了内存需量和计算量。

2. 计算过程中B '、B ''保持不变,不同于牛顿法每次迭代都要重新形成雅可比矩阵,因此显著提高了计算速度。

3.雅可比矩阵J 不对称,而B '、B ''都是对称的,使求逆等运算量和所需的存储容量都大为减少。

4. PQ 分解法的迭代次数要比牛顿法多,但是每次迭代所需时间比牛顿法少,所以总的计算速度仍是PQ 分解法快。

在低压配电网中PQ 分解法不适用。

交流高压电网的输电线路的元件满足R<<X ,PQ 分解法正是基于此条件简化而来;而低电压配电网络一般R/X 比值很大,大R/X 比值病态问题也正是PQ 分解法应用中的一个最大障碍。

电力系统分析课后习题答案汇总

电力系统分析课后习题答案汇总

电力系统分析课后习题答案第一章电力系统概述和基本概念1-1 电力系统和电力网的定义是什么?答:通常将生产、变换、输送、分配电能的设备如发电机、变压器、输配电电力线路等,使用电能的设备如电动机、电炉、电灯等,以及测量、继电保护、控制装置乃至能量管理系统所组成的统一整体,称为电力系统。

电力系统中,各种电压等级的输配电力线路及升降变压器所组成的部分称为电力网络。

1-2 电力系统接线图分为哪两种?有什么区别?答:地理接线图:电力系统的地理接线图主要显示该系统中发电厂、变电所的地理位置,电力线路的路径,以及它们相互间的连接。

地理接线图不能更加详细地反映电力系统各电气设备之间的连接关系。

电气接线图:电力系统的电气接线图主要显示该系统中发电机、变压器、母线、断路器、电力线路之间的电气接线。

电气接线图并不侧重反映系统中发电厂、变电所的地理位置,电力线路的路径,以及它们相互间的连接。

1-3 对电力系统运行的基本要求是什么?电能生产的基本特点是什么?答:对电力系统运行的基本要求是:(1)保证系统运行的安全可靠性(2)保证良好的电能质量(3)保证运行的经济性。

另外,环境保护问题日益受到人们的关注。

火力发电厂生产的各种污染物质,包括氧化硫、氧化氮、飞灰等排放量将受到严格限制,也将成为对电力系统运行的要求。

电能生产的特点是:(1)电能与国民经济各个部门、国防和日常生活之间的关系都很密切。

(2)电能不能大量储存。

(3)电力系统中的暂态过程十分迅速(4)对电能质量的要求比较严格。

1-4 电力系统的额定电压是如何确定的?系统元件的额定电压是多少?什么叫电力线路的平均额定电压?答:电力系统额定电压的确定,首先应从电力系统输送电能的经济性上考虑。

因为电力线路的三相输送功率S 和线电压U 、线电流I 之间的关系为S =sqrt(3UI,当输送功率S 一定时,输电电压U 越高,则电流I 越小,因此选用的导线截面积可相应减小,投资也就越小。

电力系统分析大题总结

电力系统分析大题总结

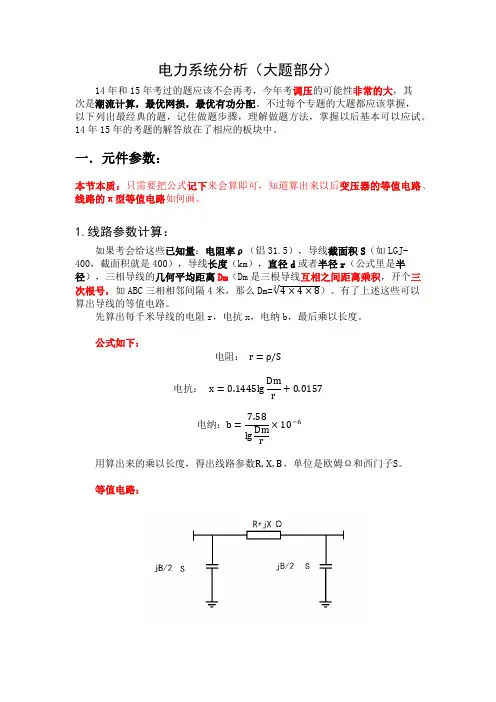

电力系统分析(大题部分)14年和15年考过的题应该不会再考,今年考调压的可能性非常的大,其次是潮流计算,最优网损,最优有功分配。

不过每个专题的大题都应该掌握,以下列出最经典的题,记住做题步骤,理解做题方法,掌握以后基本可以应试。

14年15年的考题的解答放在了相应的板块中。

一.元件参数:本节本质:只需要把公式记下来会算即可,知道算出来以后变压器的等值电路、线路的π型等值电路如何画。

1.线路参数计算:如果考会给这些已知量:电阻率ρ(铝31.5),导线截面积S(如LGJ-400,截面积就是400),导线长度(km),直径d或者半径r(公式里是半径),三相导线的几何平均距离Dm(Dm是三根导线互相之间距离乘积,开个三次根号,如ABC三相相邻间隔4米,那么Dm=√4×4×83)。

有了上述这些可以算出导线的等值电路。

先算出每千米导线的电阻r,电抗x,电纳b,最后乘以长度。

公式如下:电阻: r=ρ/S电抗: x=0.1445lg Dm+0.0157电纳:b=7.58lgDmr×10−6用算出来的乘以长度,得出线路参数R,X,B,单位是欧姆Ω和西门子S。

等值电路:2.变压器参数计算:如果考会给这些已知量:额定容量SN ,短路损耗Pk,阻抗电压百分数Uk%,空载损耗P0,空载电流百分数I%,以及变比,如220kv/11kv。

直接带入公式计算:R T=P KN×U N2NX T=U K%100×U N2S NG T=P0N×S NU N2B T=I0%100×S NU N2上述UN的选择:高压侧低压侧都可,按高压侧电压带入,算出来的参数是高压侧的,同理低压侧。

比如220KV/11KV的变压器,如果末端电压10KV。

变压器参数计算时,UN带入的是高压侧电压220,那么整条线路进行潮流计算的时候电压等级就是220,末端电压需要归算,即乘以变压器的变比(归算只需看从这头到那头经过多少变压器,乘以变比即可),10×220/11=200,在计算中,末端电压就是200kV。

电力系统分析试题答案

电力系统分析试题答案

电力系统分析试题答案1. 题目:电力系统分析试题2. 题目描述:该试题是关于电力系统分析的一些问题,需要回答并解释各种电力系统概念和现象。

下面是针对每个问题的详细回答。

问题一:什么是电力系统?回答:电力系统是由发电厂、输电网和配电网等组成的能够将电能从发电厂传输至用户的系统。

它包括了各种设备,如发电机、变压器、导线、开关等。

问题二:电力系统中常见的三相交流电路有哪些特点?回答:三相交流电路是电力系统的核心组成部分,其特点包括:具有稳定的电压和频率;能够提供大功率输出;相对于单相电路来说,线路和设备的负载更平衡。

问题三:解释电力系统中的短路现象及其危害。

回答:电力系统中的短路指电流在两个或多个不同电位之间直接流通,绕过了正常的负载阻抗。

这可能导致电流过大,电压下降,设备过载甚至损坏,并且存在火灾爆炸的安全隐患。

问题四:什么是电力系统的稳定性?回答:电力系统的稳定性是指系统在遭受外部扰动或内部故障时,保持正常运行或自动恢复正常工作的能力。

稳定性分为静态稳定性和动态稳定性,前者指电力系统在平衡状态下对小扰动的响应,后者指系统从稳态到新的稳态过程中的稳定性。

问题五:什么是电力系统的最短路径分析?回答:电力系统的最短路径分析是一种用于计算供电系统中最短路径的方法。

通过寻找最短路径,可以确定电力系统中电流的流动方向和路径,从而更好地进行电力系统规划和优化。

问题六:电力系统中的谐波污染是什么意思?回答:谐波污染是指电力系统中存在频率为整数倍的基波频率的谐波信号,这些信号可能干扰电力设备,导致电流失真、电压波动等问题。

谐波污染是一种重要的电力系统问题,需要通过滤波器等设备进行解决。

问题七:电力系统中的无功功率是什么?回答:无功功率是指在电力系统中由于电容性或电感性负载产生的在交流电路中来回传输的功率,它与电力系统的功率因数相关。

无功功率的概念是为了描述电力系统中存在的无效功率,通常用于评估电力系统的效率和质量。

电力系统分析题库+答案

电力系统分析题库+答案

电力系统分析题库+答案一、单选题(共40题,每题1分,共40分)1、变压器的电阻RT,主要决定于哪一个实验数据(____)。

A、△PO$B、$UK%$C、$I0%D、$△Pk$正确答案:D2、(____)电网采用中性点不直接接地方式。

A、35kV及以下$B、$35kV及以上$C、$ll0kV及以下$D、$110kV及以上正确答案:A3、电力系统的横向故障指的是(____)。

A、$过载B、$断线故障$C、$系统振荡$D、短路故障$正确答案:D4、中性点经消弧线圈接地,一般实践中采用(____)。

A、$全补偿$B、$短路点不同,补偿形式不同C、欠补偿$D、$过补偿$正确答案:D5、当故障切除时间(____)极限切除时间,系统具有暂态稳定性。

A、$不确定B、$小于$C、$相等$D、大于$正确答案:B6、架空输电线路三相导线之间的几何平均距离越大,其单位长度的电抗(____)。

A、越大$B、$越小$C、$不变$D、$不确定正确答案:A7、当发电设备发生偶然性事故时,为维持系统正常供电,频率不受影响,这种备用是(____)。

A、$国民经济备用B、负荷备用$C、$事故备用$D、$检修备用$正确答案:C8、电容器并联在系统中,它发出的无功功率与并联处的电压(____)。

A、$平方成正比$B、$立方成正比$C、$无关D、一次方成正比$正确答案:A9、三相短路的附加电抗等于(____)。

A、$负序电抗并联零序电抗B、$负序电抗$C、0$D、$负序电抗串联零序电抗$正确答案:C10、三相导线水平布置,相邻导线间的的距离为6米,几何均距为(____)。

A、6m$B、$10.39m$C、$7.56m$D、$12m正确答案:C11、某电厂中由两台型号相同100MW的汽轮机组,调差系数为4,机组满载时的频率为49.5Hz,发电厂的功率为100MW时的频率为(____)。

A、$50Hz$B、$50.05HzC、51Hz$D、$50.5Hz$正确答案:D12、我国电力系统的额定频率为(____)。

___《电力系统分析》期末考试

___《电力系统分析》期末考试

___《电力系统分析》期末考试.doc1.无功功率分点是指在该节点注入的无功功率。

2.超高压输电线空载运行时,线路末端电压比始端电压上升。

3.电压等级中的10 kV,220 kV,500 kV等是指电压的线电压有效值。

4.视在功率S的单位是MVA。

5.在两端供电网潮流计算中,需要将两端供电网在无功分点处解开成两个辐射形网络,然后进行求解。

6.PQ节点未知参数为电压幅值U。

7.将中枢点的电压调低至最小负荷时,将中枢点的电压调高至最大负荷时,这种中枢点调压方式为逆调压。

8.对于电力系统频率的调整,一次调频不一定是无差调整,而是有差调整。

9.变压器等值电路中的电导对应的是变压器的铁损。

10.在电压波动频繁的场合,改变发电机端电压的调压方式效果较理想。

11.与电抗单位相同的参数是电纳。

12.对于有功电源过剩,但无功不足引起电压水平偏低的电力系统,应优先采用的调压措施是改变发电机的无功出力。

13.对于一级负荷比例比较大的电力用户,应采用的电力系统接线方式为双电源供电方式。

14.接地短路是一定存在零序分量的短路类型。

28.消耗有功功率的参数是电阻。

29.负荷的峰谷差指最大负荷与最小负荷之差。

30.采用分裂导线的目的是减小电抗。

31.供电负荷包括综合用电负荷和网络中的功率损耗。

对。

32.负荷高峰时,变压器的电压损耗最大。

对。

33.连接220 kV和110 kV的降压变压器,其两侧绕组的额定电压应为220 kV和110 kV。

错。

34.电力系统常用的中性点接地方式是中性点通过电阻接地。

错。

35.转子运动方程和功角特性方程主要用于电力系统稳态分析。

错。

36.变压器不能看作电力系统的无功功率电源。

错。

37.电力系统暂态稳定指电力系统受到干扰后能过渡到新的或恢复到原来稳定运行状态的能力。

对。

38.频率的二次调整是由发电机组的调速系统完成的。

对。

39.调节发电机组励磁电流可以改变发电机输出的无功功率。

对。

40.三类节点中,平衡节点是唯一的,必须存在。

电力系统分析理论期末知识点总结

电力系统分析理论期末知识点总结

第一章绪论1、动力系统、电力系统、电力网的基本概念:电力系统的基本概念:发电厂中的发电机、升压和降压变电所、输电线路及电力用户组成的电气上相互连接的整体,称为电力系统。

它包括了生产、输送、分配和消费的全过程。

(狭义,实际为一次系统)为了保证一次系统的安全、可靠和经济运行,还需要各种信号系统及操作机构,实现对一次系统的监测、控制和保护,这也是电力系统不可缺少的组成部分,称为二次系统。

2、电力系统运行的基本要求:1)保证供电的可靠性:负荷分级。

2)保证良好的电能质量:电压:35kV以上±5%,10kV±7%;频率:±0.2Hz~±0.5Hz (视容量不同而不同);波形:三相电压不平衡度、谐波含量、波动和闪变;3)保证系统运行的经济性>4)满足节能与环保的要求安全>优质>经济3、日负何曲线和年负何曲线日负何曲线描述了一天24小时负何的变化情况,曲线的最大值称为日最大负荷(峰荷),曲线的最小值称为日最小负荷(谷荷),它是安排日发电计划和确定系统运行方式的重要依据。

年最大负荷曲线描述一年内每月(或每日)最大有功功率负何变化的情况,它是用来安排发电设备的检修计划,同时也为制定发电机组或发电厂的扩建或新建计划提供依据。

年持续负何曲线,按一年中系统负荷的数值大小及其持续小时数顺序排列绘制而成。

在安排发电计划和进行可靠性估算时用到。

4、电力系统的额定电压是如何定义的?电力系统中各元件的额定电压是如何确定的?电力系统的额定电压:能保证电气设备的正常运行,且具有最佳技术指标和经济指标的电压。

电力线路的额定电压和用电设备的额定电压相等,为网络的额定电压。

发电机的额定电压与网络的额定电压在同一等级时,发电机的额定电压规定比网络的额定电压高5%。

变压器一次绕组的作用相当于用电设备,其额定电压与网络的额定电压相等,但直接与发电机连接时,其额定电压则与发电机的额定电压相等。

电力系统分析期末复习题加答案

电力系统分析期末复习题加答案

8.用对称分量法计算不对称故障,当三相阻抗完全对称时,则其序阻抗矩阵Zsc 的非对角元素为 零 。

9.系统中发生单相接地短路时故障点短路电流的大小是零序电流的 3 倍。

25.同步机的各种电抗间关系为(③ )①'x "x x x d d q d >>> ②"x 'x x x d d d q >>> ③ "x 'x x x d d q d >>> ④"x x 'x x d q d d >>>27.下网K 点发生两相短路接地,其复合序网为图所示( ③ )(其中,1,2,0分别为正序、负序、零序阻抗)28.越靠近电源点负序电压越( ① )①低 ②高 ③不变 ④无法确定 29.作为判据0d dP E >δ主要应用于分析简单系统的( ③ )①暂态稳定 ②故障计算 ③静态稳定 ④调压计算 30.分析简单系统的暂态稳定性可以应用( ② )①等耗量微增率准则 ②等面积定则 ③小干扰法 ④对称分量法 34.为什么变压器中性点经小电阻接地能够提高当系统发生接地故障进的暂态稳定性? 答:在输电线路送端的变压器经小电阻接地,当线路送端发生不对称接地时,零序电流通过该电阴将消耗部分有功功率起到了电气制动作用,因而是能提高系统的暂态稳定性。

38.网K 点发生两相短路接地,求K 点短路电流值。

40.某简单系统如图若在K点发生三相短路,求使得系统保持暂态稳定的极限切除角。

2. 对称分量法 是分析电力系统不对称故障的有效方法。

在三相参数对称的线性电路中,各序对称分量具有 独立性。

1.无限大功率供电系统,发生三相短路,短路电流非周期分量起始值( 2 )①cp bp ap i i i == ②cp bp ap i i i ≠≠ ③cp bp ap i i i ≠= ④cp bp ap i i i =≠ 2.短路电流量最大的短路为( 4 )①单相短路 ②两相短路 ③两相短路接地 ④三相短路 3.理想同发电机,q 轴电抗的大小顺序是( 2 )①xq=xq ″ ②xq >xq ″ ③xq <xq ″ ④都不对 4.a 为旋转因子1+a+a 2等于多少( 1 )①0 ②1 ③-1 ④2 5.输电线路的正序阻抗与负序阻抗相比,其值要( 3 )①大 ②小 ③相等 ④都不是 6.系统中发生单接地故障时,零序回路中不包含( 4 )①零序电流 ②零序电压 ③零序阻抗 ④电源电势 7.两相短路接地故障中,附加阻抗Z △为( 4 )①Z 0Σ ②Z 2Σ ③Z 0Σ+ Z 2Σ ④Z 0Σ∥Z 2Σ8.在发电机稳态运行状态中,机械功率P T 与电磁功率相比,将( 3 )①大 ②小 ③相等 ④无关系 9.P -δ曲线被称为( 4 )①耗量特性曲线 ②负荷曲线 ③正弦电压曲线 ④功角曲线 10.故障计算可以应用( 3 )①等面积定则 ②小干扰法 ③正序增广定则 ④等耗量微增率原 三、简答题1.列出三种提高系统静态稳定的措施。

电力系统分析试题及答案

电力系统分析试题及答案

作业题一参考答案一、填空题1.降压变压器高压侧的主分接头电压为220kv ,若选择+2×2.5%的分接头,则该分接头电压为31KV 。

2.电力系统中性点有效接地方式指的是中性点直接接地。

3.输电线路的电气参数包括电抗、电导、电纳和电阻。

4.输电线路的电压偏移是指线路始端或末端母线的实际运行电压与线路额定电压的数值差。

5.电力系统的潮流分布一般是用各节点的电压和功率表示。

6.调整发电机组输出的有功功率用来调整电力系统运行的频率。

7.复合故障一般是指某一时刻在电力系统二个及以上地方发生故障。

8.用对称分量法计算不对称故障,当三相阻抗完全对称时,则其序阻抗矩阵Zsc 的非对角元素为零。

9.系统中发生单相接地短路时故障点短路电流的大小是零序电流的3倍。

10.减小输出电元件的电抗将提高(改善)系统的静态稳定性。

二、单项选择题在每小题列出的四个选项中只有一个选项是符合题目要求的,请将正确选项前的字母填在题后的括号内。

11.同步发电机的转速和系统频率之间是否有严格的关系(②)②是12.三绕组变压器的结构、通常将高压绕组放在( ③ )③外层13.中性点以消弧线圈接地的电力系统,通常采用的补偿方式是( ③ )③过补偿14.三相导线的几何均距越大,则导线的电抗( 1)①越大15.变压器的电导参数G T ,主要决定于哪一个实验数据( ① )①△P O16.当功率的有名值为s =P +jQ 时(功率因数角为ϕ)取基准功率为S n ,则有功功率的标么值为( ③ )③nS P17.环网中功率的自然分布是( ④ ) ④与阻抗成反比分布18.电力系统中PQ 节点的数量( ② )②大量的19.潮流计算中,要求某些节点之间电压的相位差应满足的约束条件|-j i δδ|<|-j i δδ|max20.在同一时间内,电力网的电能损耗与供电量之比的百分值称为( ② )②网损率21.电力系统的频率主要决定于( ① )①有功功率的平衡23.通过改变变压器变比,实质上( ③ )③改变了电力网的无功功率分布24.三相短路时,非周期分量极小值,只能是在某种情况(① )①一相中出现25.同步机的各种电抗间关系为(③ )③ "x 'x x x d d q d >>>26.若ac 两相发生短路,则基准相选择为( ② )②b 相28.越靠近电源点负序电压越( ① )①低29.作为判据0d dP E >δ主要应用于分析简单系统的( ③ ③静态稳定 30.分析简单系统的暂态稳定性可以应用②等面积定则三、简答题31.电力变压器的主要作用是什么?答:电力变压器的主要作用是升高或降低电压,另外还起到将不同电压等级电网相联系的作用。

电力系统分析考试重点总结全

电力系统分析考试重点总结全

1. 同步发电机并列的理想条件表达式为:f G=f S、U G=U S、δe=0。

实际要求:冲击电流较小、不危及电气设备、发电机组能迅速拉入同步运行、对待并发电机和电网运行的影响较小。

2. 同步发电机并网方式有两种:将未加励磁电流的发电机升速至接近于电网频率,在滑差角频率不超过允许值时进行并网操作属于自同期并列;将发电机组加上励磁电流,在并列条件符合时进行并网操作属于准同期并列。

3. 采用串联补偿电容器可以补偿输电线路末端电压,设电容器额定电压为 U NC=0.6kV ,容量为Q NC=20kVar 的单相油浸纸制电容器,线路通过的最大电流为I M=120A,线路需补偿的容抗为 X C=8.2Ω,则需要并联电容器组数为m=4,串联电容器组数为n=2。

4. 常用的无功电源包括同步发电机、同步调相机、并联电容器、静止无功补偿器。

6 同步发电机常见的励磁系统有直流励磁机、交流励磁机、静止励磁系统,现代大型机组采用的是静止励磁系统。

7 励磁系统向同步发电机提供励磁电流形式是直流。

8 电力系统的稳定性问题分为两类,即静态稳定、暂态稳定。

9 电力系统负荷增加时,按等微增率原则分配负荷是最经济的。

10. 同步发电机励磁系统由励磁调节器和励磁功率单元两部分组成。

11. AGC 属于频率的二次调整, EDC 属于频率的三次调整。

12. 发电机自并励系统无旋转元件,也称静止励磁系统。

13. 采用同步时间法(积差调频法)的优点是能够实现负荷在调频机组间按一定比例分配,且可以实现无差调频,其缺点是动态特性不够理想、各调频机组调频不同步,不利于利用调频容量。

14. 频率调整通过有功功率控制来实现,属于集中控制;电压调整通过无功功率控制来实现,属于分散控制。

15. 当同步发电机进相运行时,其有功功率和无功功率的特点是向系统输出有功功率、同时吸收无功功率。

16 自动励磁调节器的强励倍数一般取1.6~2.0。

重合器与普通断路器的区别是普通断路器只能开断电路,重合器还具有多次重合功能。

电力系统分析考试及答案..

电力系统分析考试及答案..

电力系统分析考试及答案..————————————————————————————————作者:————————————————————————————————日期:电力系统分析练习题一、简答题1、电力线路的正序电抗与零序电抗是否相等?2、在220kV 及以上的超高压架空线路上,普遍采用分裂导线,采用分裂导线后,线路电感、线路并联电容会增大还是变小?3、动力系统、电力系统和电力网的基本构成形式如何?4、电力变压器的主要作用是什么?5、采用标么值计算有什么优点?6、对电力系统运行的要求是什么?7、试画出单相变压器等值电路。

8、试画出电力线路等值电路。

二、如图所示的电力系统1.确定发电机G ,变压器T-1、T-2、T-3,线路L-1、L-2、L-3及电容器Y c 的额定电压;2.给出其稳态分析时的等值电路;3.输电线路L-3阻抗为5+j20Ω(忽略并联支路),末端有功功率为10MW ,功率因数为0.80(感性),末端电压为35kV ,计算线路L-3的功率损耗和电压损耗;4.条件同3,但功率因数提高到0.90(感性),请问线路L-3的功率损耗和电压损耗会增加还是减少?三、电力系统接线如下图所示,电网各级电压示于图中,求 1)发电机和各变压器高低压侧额定电压;2)设T-1 高压侧工作于+2.5%抽头,T-2工作于主抽头,T-3高压侧工作于-5%抽头,求各变压器实际变比。

C YL-2 L-335kV110kV220kVT-3T-210kVT-1GL-1四 、有一台双绕组变压器,电压比为110kV/10.5kV,额定容量为25MV.A,欲通过试验确定参数,受试验条件限制,在变压器一次侧加短路试验电流100A ,测得短路损耗93kW,短路电压8.8kV (线电压);在二次侧加电压8kV (线电压)进行空载试验,测得空载损耗23.5kW ,空载电流9.42A 。

求该变压器折算到变压器一次侧的参数R 、X 、G 、B 。

电力系统分析试题及参考答案

电力系统分析试题及参考答案

作业题一参考答案一、填空题1.降压变压器高压侧的主分接头电压为220kv,若选择+2×2.5%的分接头,则该分接头电压为231KV。

2.电力系统中性点有效接地方式指的是中性点直接接地。

3.输电线路的电气参数包括电抗、电导、电纳和电阻。

4.输电线路的电压偏移是指线路始端或末端母线的实际运行电压与线路额定电压的数值差。

5.电力系统的潮流分布一般是用各节点的电压和功率表示。

6.调整发电机组输出的有功功率用来调整电力系统运行的频率。

7.复合故障一般是指某一时刻在电力系统二个及以上地方发生故障。

8.用对称分量法计算不对称故障,当三相阻抗完全对称时,则其序阻抗矩阵Zsc的非对角元素为零。

9.系统中发生单相接地短路时故障点短路电流的大小是零序电流的 3 倍。

10.减小输出电元件的电抗将提高(改善)系统的静态稳定性。

二、单项选择题在每小题列出的四个选项中只有一个选项是符合题目要求的,请将正确选项前的字母填在题后的括号内。

11.同步发电机的转速和系统频率之间是否有严格的关系(②)①否②是③不一定④根据发电机的形式定12.三绕组变压器的结构、通常将高压绕组放在(③)①内层②中间层③外层④独立设置13.中性点以消弧线圈接地的电力系统,通常采用的补偿方式是(③)①全补偿 ②欠补偿 ③过补偿 ④有时全补偿,有时欠补偿14.三相导线的几何均距越大,则导线的电抗( ② )①越大 ②越小 ③不变 ④无法确定15.变压器的电导参数G T ,主要决定于哪一个实验数据( ① )①△P O ②△P K ③U K % ④I O %16.当功率的有名值为s =P +jQ 时(功率因数角为ϕ)取基准功率为S n ,则有功功率的标么值为( ③ ) ①ϕcos S P n ⋅ ②ϕsin S P n ⋅ ③n S P ④nS cos P ϕ⋅ 17.环网中功率的自然分布是( ④ )①与电阻成正比分布 ②与电抗成正比分布③与阻抗成正比分布 ④与阻抗成反比分布18.电力系统中PQ 节点的数量( ② )①全都是 ②大量的 ③少量的 ④必有且一般只设一个20.在同一时间内,电力网的电能损耗与供电量之比的百分值称为( ② )①负载率 ②网损率 ③供电率 ④厂用电率21.电力系统的频率主要决定于( ① )①有功功率的平衡 ②无功功率的平衡③电压质量 ④电流的大小22.关于顺调压电压调整方式的描述,错误的是( ② )①高峰负荷时允许中枢点电压略低②低谷负荷时允许中枢点电压略低③适用于用户对电压要求不高的场合④适用于供电线路不长的场合23.通过改变变压器变比,实质上( ③ )①改变了电压损耗的数值 ②改变了负荷变化时次级电压的变化幅度③改变了电力网的无功功率分布 ④增加了整个电力系统的无功功率容量24.三相短路时,非周期分量极小值,只能是在某种情况(① )①一相中出现 ②同时在两相中出现③三相均不出现 ④只有故障相出现其它相不出现25.同步机的各种电抗间关系为(③ )①'x "x x x d d q d >>> ②"x 'x x x d d d q >>>③ "x 'x x x d d q d >>> ④"x x 'x x d q d d >>>26.若ac 两相发生短路,则基准相选择为( ② )①a 相 ②b 相 ③c 相 ④a 相和c27.下网K 点发生两相短路接地,其复合序网为图所示( ③ )(其中,1,2,0分别为正序、负序、零序阻抗)28.越靠近电源点负序电压越( ① )①低 ②高 ③不变 ④无法确定29.作为判据0d dP E >δ主要应用于分析简单系统的( ③ ) ①暂态稳定 ②故障计算 ③静态稳定 ④调压计算30.分析简单系统的暂态稳定性可以应用( ② )①等耗量微增率准则 ②等面积定则 ③小干扰法 ④对称分量法三、简答题31.电力变压器的主要作用是什么?答:电力变压器的主要作用是升高或降低电压,另外还起到将不同电压等级电网相联系的作用。

《电力系统分析》期末考试复习题

《电力系统分析》期末考试复习题

2019年春《电力系统分析》期末考试复习题☆注意事项:本复习题满分共:200分。

一、单项选择题1、若变压器二次侧与线路相连,则其二次侧额定电压是电网电压等级的()倍。

A.1.1 B.1.05C.1.0 D.0.952、一般当架空线路长度不超过100km,线路额定电压不超过60kV时,线路称为()。

A.长电力线路B.中等长度电力线路C.短电力线路D.以上说法都不正确3、给定时间内,电力系统中所有发电厂的总发电量与厂用电量之差称为()。

A.总装机容量B.供电量C.年发电量D.最大负荷4、电力系统潮流计算中广泛应用的数学模型是()。

A.节点电压方程B.回路电流方程C.割集电压方程D.以上说法都不正确5、下列手段可做到系统频率无差调节的是()。

A.一次调频B.二次调频C.三次调频D.励磁调节6、我国规定,10kV及以下电压供电负荷电压偏移范围在()之内。

A.±4% B.±5%C.±6% D.±7%7、下列关于无限大容量电源说法不正确的是()。

A.真正的无限大容量电源不存在B.电源的内阻抗为无穷大C.短路前后电源端口电压幅值恒定D.短路前后电源频率恒定8、对于电力线路,正序电抗和负序电抗总是()。

A.相等B.正序电抗大于负序电抗C.正序电抗小于负序电抗D.二者大小关系不确定9、电力系统采用正常运行方式时,静态稳定储备系数为()。

A.5%-10% B.10%-15%C.12%-15% D.15%-20%10、影响暂态稳定的因素是()。

A.系统初始运行方式B.故障的类型C.以上两者都有影响D.以上两者都不影响11、若变压器二次侧与用电设备直接相连,则其二次侧额定电压是电网电压等级的()。

A.1.05倍B.1.0倍C.1.1倍D.1.15倍12、一般长度超过300km的架空电力线路和长度超过100km的电缆线路称为()。

A.短电力线路B.中等长度电力线路C.长电力线路D.超长电力线路13、降压变压器低压侧末端负荷的功率叫做()。

电力系统分析期末考试试题

电力系统分析期末考试试题

一、填空题(每空1分,共30分)1、电力系统运行的基本要求是、、。

2、电力系统中性点运行方式可分为、。

3、升压变压器的的绕组从绕组最外层至铁心的排列顺序为、、。

4、由于变压器的变比不匹配而产生的功率称为,它取决于和。

5、电力系统节点按照给定条件不同可以分为、、。

6、频率的一次调整由进行,频率的二次调整由进行。

7、电力系统无功电源电源包括、、、。

8、中枢点调压方式分为、、。

9、电力系统调压措施有、、、。

10、等面积定则是。

11、变压器的负序阻抗正序阻抗。

(等于/不等于)12、电力系统频率的一次调整是调整,频率的二次调整可实现调整。

二、简述题(35分)1、电力系统中性点不同接地方式的优缺点。

2、导线截面选择的几种方法。

3、无限大容量电源。

4、耗量微增率,等耗量微增率准则5、正序等效定则。

6、什么是电力系统静态稳定性,电力系统静态稳定性的实用判据是什么?7、为什么把短路功率定义为短路电流和网络额定电压的乘积?三、计算题(40分)1、两个电力系统由联络线连接为一个联合电力系统,如图1所示,正常运行时,△Pab=0。

两个电力系统容量分别为1500MW和1000MW;各自的单位调节功率分别以两系统容量为基准的标幺值;设A系统负荷增加100MW。

试计算下列情况下的频率变化量和联络线上流过的交换功率:①A、B两系统机组都参加一次调频②A、B两系统机组都不参加一、二次调频。

A、B两系统都参见一次调频,A系统由机组参加二次调频增发60MW(13分)图12、某降压变电所中有一台容量为10MV A的变压器,电压为110±2×2.5%/6.6kV。

已知最大负荷时,高压侧实际电压为113kV,变压器阻抗中电压损耗为额定电压的4.63%;最小负荷时,高压侧的实际电压为115kV,阻抗中的损耗为额定电压的2.81%,变电所低压母线采用顺调压方式,试选择变压器分接头电压。

(12分)3、计算如图2所示电力系统k1 和k2点发生三相短路时的短路电流(只用求出计算电抗的值)其中S为系统,发电机G1和G2都是装有自动调节励磁装置的汽轮发电机,电缆线路电抗标幺值为0.4(以300MV A为基准功率)。

电力系统解析总结.doc

电力系统解析总结.doc

电力系统解析总结.doc电力系统分析复习题单项选择题1. 组成电力系统的几种主要元件是()A. 电源、电阻、电感、电容B.发电机、变压器、线路、负荷C. 发电厂、变电所、变压器、线路D.发电机、变压器、线路、开关2. 对电力系统运行的基本要求是()A.在优质前提下,保证安全,力求经济;B.在经济前提下,保证安全,力求优质;C.在安全前提下,保证质量,力求经济;D.在安全前提下,力求经济,保证质量。

3. 环网中功率的自然分布是()A. 与电阻成正比分布B. 与电抗成正比分布C. 与阻抗成正比分布D. 与阻抗成反比分布4. 当功率的有名值为s=P+jQ 时(功率因数角为)取基准功率为S n,则有功功率的标么值为()APBPC PS n S n sin S n cosD P cosS n5.三绕组变压器的结构、通常将高压绕组放在()A 内层B 中间层C 外层D 独立设置6. 火电厂间有功功率负荷最优分配的准则是()A. 按效率相同分配B. 按等比耗量分配C. 按等耗量微增率分配D.按等水煤换算系数分配7. 无载调压变压器的分接头位置改变()A. 可在工作时改变B. 须退出工作后改变C. 与其运行状态无关D.与有载调压变压器的改变相同8. 常调压是指()A.高峰负荷时,将中枢点电压调高;低谷负荷时,将中枢点电压调低B.高峰负荷时,将中枢点电压调低;低谷负荷时,将中枢点电压调高C.高峰负荷、低谷负荷时,中枢点电压为一接近不变的值D.高峰负荷时,电压调高,低谷负荷时,电压也调高9. 系统中发生单接地故障时,零序回路中不包含()A 电源电势B零序电压C零序阻抗D零序电流10. 两相短路接地故障中,附加阻抗Z△为()A Z0ΣB Z2ΣC Z0Σ + Z 2ΣD Z0Σ∥Z2Σ11.电力系统分析中,有功功率的单位常用()A.Var B.MVAC.MW D.MVar12.中性点不接地系统发生单相接地故障,中性点对地电位升高为() A.相电压 B. 线电压C. 2 倍的相电压D. 2 倍的线电压13.电力系统的主要组成部分是()A.发电机、变压器、线路及用电设备 B. 输电和配电设备C.锅炉、汽机、发电机 D.输电设备和用户14.三绕组变压器的分接头,一般装在()A.高压和低压绕组B. 高压和中压绕组C.中压和低压绕组D.三个绕组都装15.三相架空输电线路导线间换位的目的是() A.使三相导线张力相同C.使三相导线长度相等B. 使换位杆塔受力均匀D.减少三相参数的不平衡16.节点导纳矩阵为方阵,其阶数等于( )A.网络中所有节点数C.网络中所有节点数加1 B. 网络中除参考节点以外的节点数D.网络中所有节点数加 217.P—Q分解法和牛顿一拉夫逊法进行潮流计算时,其计算精确度是() A.P—Q分解法高于牛顿一拉夫逊法B.P—Q分解法低于牛顿一拉夫逊法C.两种方法一样D.无法确定,取决于网络结构18.电力系统有功功率负荷最优分配的目标是()A.电压损耗最小 B. 有功功率损耗最小C.无功功率损耗最小D.单位时间内消耗的一次能源最小19.发电机的单位调节功率可以表示为 ( )G fA. PB. K GK Gf P GC. P GD. fK G K Gf P G20.逆调压是指 ()A.高峰负荷时,将中枢点的电压调高;低谷负荷时,将中枢点的电压调低B.高峰负荷时,将中枢点的电压调低;低谷负荷时,将中枢点的电压调高C.高峰负荷,低谷负荷时中枢点的电压均调低D.高峰负荷,低谷负荷是中枢点的电压均调高21.出现概率最多的短路故障形式是 ( )A.三相短路B. 两相短路C.两相短路接地 D.单相短路接地22.无限大功率电源在外部有扰动时,仍能保持 ( )A.有功功率不变B. 无功功率不变C.电压不变D.视在功率不变23.一般情况下,变压器的负序电抗x T(2)与正序电抗 x T(1)的大小关系为( ) A.X T(1) =X T(2) B.X T(1) >X T(2)C.X T(1) <="">24.中性点直接接地系统发生短路后,短路电流中没有零序分量的不对称故障形式是( )A.单相短路C.两相接地短路B. 两相短路D.三相短路25.对称分量法适用于的系统是( ) A.非线性系统C.非刚性系统26.小干扰法适用于简单电力系统的A.潮流分析(B. 线性系统D.刚性系统)B. 暂态稳定分析C.大扰动分析 D.静态稳定分析27.若作用于发电机转子的机械功率大于电磁功率,发电机转子转速将 ( ) A.增加 B. 减小C.不变 D.先减小后增加28.发电机出口发生三相短路时,发电机的输出功率为 ( )A.额定功率 B. 功率极限C.0 D.额定功率的 75%29.500kV 高压输电网串联电容的主要目的是 ( )A.经济调度 B. 电压调整C.频率调整 D.提高稳定性30.利用等面积定则分析简单系统的暂态稳定性,当最大可能的减速面积小于加速面积,则系统的暂态稳定性将 ( )A.失去 B. 保持C.为临界稳定 D. 至少能运行 30 分钟后失去稳定单项选择题1-5 BCDAC 6-10 CBCAD11-15 CAABD 16-20 BCDCA21-25 DCABB 25-30 DACDA填空题1. 衡量电能质量好坏的指标是、和。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

一、解释下列名词和术语
1、能量管理系统:EMS主要包括SCADA系统和高级应用软件。

高级应用软件从发电和输配电的角度来分,发电部分包括AGC等,输配电部分包括潮流计算、状态估计、安全分析及无功优化。

其功能是根据电力系统的各种两侧信息,估计出电力系统当前的运行状态。

2、支路潮流状态估计:进行状态估计所需的原始信息只取支路潮流量测量,而不用节点量。

在计算推导过程中,将支路功率转变成支路两端电压差的量,最后得到与基本加权最小二乘法类似的迭代修正公式。

3、不良数据:误差特别大的数据。

由于种种原因(如系统维护不及时等),电力系统的遥测结果可能远离其真值,其遥信结果也可能有错误,这些量测称为坏数据或不良数据;
4、状态估计:利用实时量测系统的冗余度提高系统的运行能力,自动排除随机干扰引起的错误信息,估计或预报系统的运行状态。

5、冗余度:全系统独立量测量与状态量数目之比,一般为1.5-3.0
6、最小二乘法:以量测值z和测量估计值之差的平方和最小为目标准则的估计方法。

7、静态等值:在一定稳态条件下,内部系统保持不变,而把外部系统用简化网络来代替,这种与潮流计算,静态安全分析有关的简化等值方法就是电力系统的静态等值;
8、静态安全分析:电力系统的静态安全分析只考虑事故后系统重新进入新稳定运行情况的安全性,而不考虑从当前运行状态向事故后新稳定运行状态转变的暂态过程,其主要内容包括预想事故评定、自动事故选择以及预防控制。

9、预想事故自动筛选:静态安全分析中,先用简化潮流计算方法对预想事故集中的每一个事故进行近似计算,剔除明显不会引起安全问题的预想事故,且按事故的严重性进行排序,组成预想事故一览表,然后用更精确的潮流算法对表中的事故依次进行分析
10、电力系统安全稳定控制的目的:实现正常运行情况和偶然事故情况下都能保证电网各运行参数均在允许范围内,安全、可靠的向用户供给质量合格的电能。

也就是说,电力系统运行是必须满足两个约束条件:等式约束条件和不等式约束条件。

11、小扰动稳定性/静态稳定性:如果对于某个静态运行条件,系统是静态稳定的,那么当受到任何扰动后,系统达到一个与发生扰动前相同或接近的运行状态。

这种稳定性即称为小扰动稳定性。

也可以称为静态稳定性。

12、暂态稳定性/大扰动稳定性:如果对于某个静态运行条件及某种干扰,系统是暂态稳定的,那么当经历这个扰动后系统可以达到一个可以接受的正常的稳态运行状态。

13、动态稳定性:指电力系统受到小的或大的扰动后,在自动调节和控制装置的作用下,保持长过程的运行稳定性的能力。

14、极限切除角:保持暂态稳定前提下最大运行切除角,即最大可能的减速面积与加速面积大小相等的稳定极限情况下的切除角。

15 常规潮流计算的任务:根据给定的运行条件和网络结构确定整个系统的运行状态,如各母线电压,网络中的功率分布以及功率损耗。

16 静态特性:在潮流计算时计及电压变化对各节点负荷的影响。

相关文档
最新文档
