继电保护装置测试仪技术规范

继电保护装置测试仪技术规范目录1. 范围 (3)2. 引用标准 (3)3．基本要求 (3)4. 功能要求 (4)5. 技术参数 (4)6. 其它要求 (4)7. 验收与培训 (5)8. 售后服务 (6)9．供货范围 (6)1. 范围1.1 本技术条件适用于桂林供电局继电保护装置测试仪的订货及验收的技术要求。

1.2 需求方在本规范书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，未对一切技术细则作出规定，也未充分引述有关标准和规范的条文，供方应提供一套满足本规范书和现行有关标准要求的高质量产品及其相应服务。

1.3 如果供方没有以书面形式对本规范书的条款提出异议，则意味着供方提供的设备（或系统）完全满足本规范书的要求。

如有异议，不管是多么微小，都应在投标书中以“对规范书的意见和与规范书的差异”为标题的专门章节加以详细描述。

1.4 本设备技术规范书经需供双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。

1.5 供方须执行现行国家标准和行业标准。

1.6 本设备技术规范书未尽事宜，由需供双方协商确定。

1.7 供方应获得ISO9000（GB/T 19000）资格认证书或具备等同质量认证证书，必须已经生产过30台以上或高于本招标书技术规范的设备，并在相同或更恶劣的使用条件下持续使用三年以上的成功经验。

提供的产品应有省部级鉴定文件或等同有效的证明文件。

2. 引用标准DL/T 995-2006 继电保护和电网安全自动装置检验规程DL/T 871-2004 电力系统继电保护产品动模试验DL/T 670-1999 微机母线保护装置通用技术条件DL/T 769-2001 电力系统微机继电保护技术导则DL/T 584-2007 3kV～110kV电网继电保护装置运行整定规程EN 61000-6-2: 2005通用抗扰度标准（第2部分）：工业环境IEC 1000电磁兼容性GB 4793-1984电子测量仪器安全要求GB/T 2423.8-1995电工电子产品基本环境试验规程3．基本要求3.1 仪器的铭牌应标明制造厂家、型号、仪器名称、出厂编号等。

继电保护校准规范

JJF山东省地方计量校准规范JJF xxx- xxxx继电保护试验装置Test equipment for relaying protectionxxxx-xx-xx发布 xxxx–xx-xx实施山东省质量计量技术监督局发布继电保护试验装置JJF xxx--xxxx校准规范Rule of calibrationtest equipment for relaying protection本规范经山东省质量计量技术监督xxxx年xx月xx日批准，并自xxxx年xx月xx日起施行。

归口单位：山东省质量技术监督局主要起草单位：山东省计量科学研究院参加起草单位：本规范由归口单位负责解释。

本规程主要起草人：杨梅（山东省计量科学研究院）马雪锋（山东省计量科学研究院）参加起草人：目录1 范围‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥⑴2引用文献‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥⑴3术语和计量单位‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥⑴4概述‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥⑴5计量特性‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥⑵5.1 基本误差‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥⑵5.2 交流电流输出‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥⑵5.3 交流电压输出‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥⑶5.4 直流输出‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥⑷5.5 相位控制‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥⑸5.6 交流电流与交流电压的同步性‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥⑸5.7 时间测量‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥⑸5.8 叠加谐波和直流分量‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥⑸5.9 通用技术要求‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥⑹6 校准条件‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥⑹7 校准项目和校准方法‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥⑺8 校准结果表达‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥⒄9 复校时间间隔‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥⒅附录A 谐波术语的数学表达式‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥⒆附录B 校准原始记录‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥⒇继电保护试验装置校准规范1 范围本规范主要适用于微机型继电保护试验装置(测试仪)（以下简称试验装置）的校准、检验，其它普通型继电保护试验装置可参照本规范进行。

继电保护测试仪操作规程

精品文档

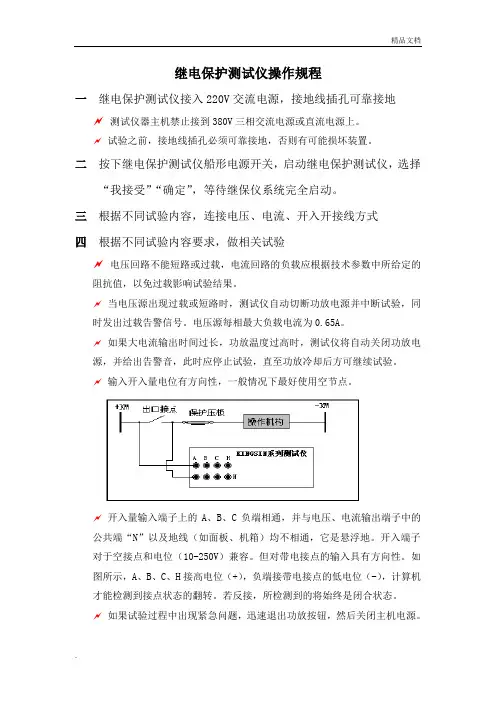

继电保护测试仪操作规程
一继电保护测试仪接入220V交流电源，接地线插孔可靠接地测试仪器主机禁止接到380V三相交流电源或直流电源上。

试验之前，接地线插孔必须可靠接地，否则有可能损坏装置。

二按下继电保护测试仪船形电源开关，启动继电保护测试仪，选择“我接受”“确定”，等待继保仪系统完全启动。

三根据不同试验内容，连接电压、电流、开入开接线方式
四根据不同试验内容要求，做相关试验
电压回路不能短路或过载，电流回路的负载应根据技术参数中所给定的阻抗值，以免过载影响试验结果。

当电压源出现过载或短路时，测试仪自动切断功放电源并中断试验，同时发出过载告警信号。

电压源每相最大负载电流为0.65A。

如果大电流输出时间过长，功放温度过高时，测试仪将自动关闭功放电源，并给出告警音，此时应停止试验，直至功放冷却后方可继续试验。

输入开入量电位有方向性，一般情况下最好使用空节点。

开入量输入端子上的A、B、C负端相通，并与电压、电流输出端子中的公共端“N”以及地线（如面板、机箱）均不相通，它是悬浮地。

开入端子对于空接点和电位（10-250V）兼容。

但对带电接点的输入具有方向性。

如图所示，A、B、C、H接高电位（+），负端接带电接点的低电位（-），计算机才能检测到接点状态的翻转。

若反接，所检测到的将始终是闭合状态。

如果试验过程中出现紧急问题，迅速退出功放按钮，然后关闭主机电源。

.。

继电保护测试仪检定规范相关介绍

继电保护测试仪检定规范相关介绍继电保护测试仪是电力行业中应用广泛的一种仪器设备，其主要作用是对电力系统中的继电保护装置进行检验校准，保证其能够准确地实现对电力系统的保护和控制。

为了确保继电保护测试仪的准确可靠，需要遵循相关检定规范。

本文将对继电保护测试仪检定规范进行介绍。

继电保护测试仪检定规范的对象继电保护测试仪检定规范的对象是继电保护测试仪本身，需要对其进行检定、校准、验证和监测。

根据《继电保护测试技术规范》（DL/T 624-2003）的要求，继电保护测试仪的检定应该按照国家标准《电测量仪器检定规程》（JJG 124-2005）进行。

继电保护测试仪检定规范的要求继电保护测试仪的检定需要满足一定的要求，包括以下几个方面：检定周期继电保护测试仪的检定周期应该为3年，严格按照检定周期进行检定，保证测试仪的精度和准确度。

检定方法继电保护测试仪的检定方法包括标准检验、校准和检查，其中标准检验是对测试仪的基本性能指标进行检定，包括相位误差、频率误差、电压误差等；校准是对测试仪的操作误差进行校正；检查是对测试仪的机械性能、电气性能等进行检查。

检定标准继电保护测试仪的检定标准应该采用国家、行业或者企业标准，标准要求应该是可靠、科学和合理的。

在检定过程中，需要严格遵守检定标准，确保检定结果准确可靠。

检定所需设备继电保护测试仪的检定需要使用一些检定设备，例如标准电流互感器、标准电压互感器、标准电阻箱等。

这些检定设备需要严格选择，并且需要进行定期校准和检验。

继电保护测试仪检定规范的结果继电保护测试仪检定规范的检定结果主要包括以下几个方面：检定结果报告在对继电保护测试仪进行检定后，需要生成检定结果报告。

检定结果报告应该明确列出检定的项目、检定依据、检定结果以及存在的问题和建议。

检定合格证书如果继电保护测试仪经过检定并且符合相关标准要求，那么应该颁发检定合格证书。

检定合格证书是继电保护测试仪在使用过程中的重要凭证，应该妥善保管。

继电保护测试仪说明书

微机继电保护测试仪使用说明书目录目录 (1)第一部分微机继电保护测试仪使用说明 (3)第一章装置特点与技术参数 (4)第二章装置硬件结构 (6)第三章单机操作模块功能说明 (8)第四章外接PC机操作说明 (21)第二部分继保软件操作说明 (21)第五章软件操作方法简介 (22)第六章交流试验 (24)第七章直流试验 (32)第八章状态系列 (34)第九章谐波叠加试验 (38)第十章频率及高低周试验 (41)第十一章功率方向及阻抗试验 (45)第十二章同期试验 (49)第十三章整组试验Ⅰ和Ⅱ (54)第十四章距离和零序保护 (59)第十五章线路保护 (64)第十六章阻抗特性 (70)第十七章差动保护 (73)第十八章 6-35KV微机线路保护综合测试 (80)附录1：外接电脑串行通信口的设置 (85)附录2：插接U盘等设备时设备驱动安装方法 (87)附录3：各种继电器的试验方法 (87)第一部分继保使用说明第一章装置特点与技术参数第一节主要特点◆标准的4相电压3相电流输出具有4相电压3相电流输出，可方便地进行各种组合输出进行各种类型保护试验。

每相电压可输出120V，电流三并可输出120A，第4相电压Ux为多功能电压项，可设为4种3U0或检同期电压，或任意某一电压值的情况输出。

◆单机操作方便单机由方便灵活的旋转鼠标通过大屏幕液晶显示屏进行操作，全部中文显示。

可完成现场大多数试验检定工作，可对各种继电器及微机保护进行检定，并可模拟各种复杂的瞬时性、永久性、转换性故障进行整组试验。

开机即可使用，操作方便快捷。

◆双操作方式，联接电脑运行通过Windows平台上的全套中文操作软件，可进行各种大型复杂及自动化程度更高的校验工作，可方便地测试及扫描各种保护定值，可实时存贮测试数据，显示矢量图，绘制故障波形，联机打印报表等。

◆软件功能强大可完成各种自动化程度高的大型复杂校验工作，如三相差动试验、厂用电快切、备自投试验、线路保护检同期重合闸等，能方便地测试及扫描各种保护定值，进行故障回放，实时存储测试数据，显示矢量图，联机打印报告等。

继电保护测试仪检定方法使用说明书

继电保护测试仪检定方法使用说明书继电爱护测试仪是一种用于继电爱护及平安自动检验的装置，精准牢靠的应答才能有效保障爱护装置的应用性能，而继电爱护测试仪正是验证这一性能的检验装置，下面本文主要依据继电爱护测试仪检定规范介绍其沟通电流输出误差限值要求及校准操作。

一、继电爱护测试仪沟通电流输出误差限值1.输出沟通电流幅值基本误差在检定规范要求的基准工作条件下，继电爱护测试仪输出电流的幅值为0~Imax、频率为50Hz，其基本误差应满意：——I≤0.1IN，基本误差不超过±1mA；——0.1INI≤Imax基本误差不超过±0.2%。

当输出电流幅值在0~Imax范围内，输出频率变化时，其输出电流幅值基本误差应满意表1要求。

表1：误差范围2.输出沟通电流总谐波畸变率在负载0.5Ω的条件下，输出沟通电流1A、5A时，输出沟通电流总谐波畸变率应不大于0.2%。

二、继电爱护测试仪沟通电流输出校准1.沟通电流输出幅值误差沟通电流输出幅值误差的校准接线示意图如图1所示。

图1：沟通电流输出幅值误差的校准接线示意图分别设置被检测试仪50Hz频率下的各相输出沟通电流(沟通电流的输出校准点至少应包含0.2A、0.5A、0.8A、1A、3A、5A的校准点，其他校准点的选取应考虑最大量程点以及与上下量程的连接点和中间点)，用校准标准(或沟通电流表)分别测出各相的电流输出数据并记录。

设校准标准的显示数据为IN，机电爱护测试仪沟通电流输出值为Ix。

沟通电流输出值的肯定误差和相对误差的计算见式(1)和式(2)肯定误差表示为 (1)相对误差表示为 (2)式中：Δ——被校机电爱护测试仪输出值肯定误差；γ——被校机电爱护测试仪输出值相对误差；Ix——被校机电爱护测试仪设定输出值，A；IN——校准标准显示值，A。

2.输出沟通电流的频率误差和幅频特性在图1中沟通输出回路接入负载电阻(装置额定输出功率)。

设置恒定的测试仪输出沟通电流为5A，同时带上阻性负载，转变输出频率，使其在(0~1000)Hz范围变化(测试的频率点可选45Hz、50Hz、65Hz、100Hz、450Hz、800Hz、1000Hz)，用频率表分别测出实际的频率值并计算出相应误差，并依据在设置的不同频率下所显示出的电流值进行幅频特性测试。

继电保护测试仪操作规程

继电保护测试仪操作规程一、前言二、测试仪器准备1.首先仔细阅读继电保护测试仪的使用说明书，熟悉测试仪器的使用方法和注意事项。

2.查看测试仪器的外观，检查是否有松动、破损或者漏电等问题。

如果有问题，应及时通知维修人员进行维修。

3.检查测试仪器的电源线是否连接稳定，确保电源线与插座接触良好，并且电源线应与其他线路分开，避免干扰。

4.检查测试仪器的接地线是否良好连接，确保测试仪器的安全使用。

三、测试前准备1.打开测试仪器，并按照使用说明书进行一系列的设定，包括测试对象、测试方法、测试参数等。

2.确保测试仪器的内部保存的测试数据已经清零，以防止前一次测试的数据对本次测试结果的影响。

3.根据测试仪器的标准曲线或者测量值，校准测试仪器，确保测试的准确性。

4.检查测试仪器的连接线是否正常、接触良好，确保信号传递畅通。

四、测试操作步骤1.将测试仪器的输出信号连接至待测试的继电保护装置，确保连接正确，并注意信号阻抗匹配，避免信号损失。

2.进行第一次测试前，应先进行一个零漂测试，以保证测试仪器的零点是正确的。

对于模拟量输入测试仪器，可以将输入信号置零，然后记录零点的读数；对于数字量输入测试仪器，可以检查输入端口是否接收到正确的信号。

3.根据测试要求，进行具体的测试，包括动作测试、接触压降测试、动态稳定性测试等。

根据测试仪器的设定，记录测试结果，并进行分析。

4.在测试过程中，应及时关注测试仪器的指示灯和显示屏，如有异常情况（如报警、故障等），应及时停止测试，并排除故障。

5.完成测试后，应将测试仪器的数据保存，并进行分析。

在需要校准测试仪器时，应进行相应的校准操作。

五、测试后操作1.测试完成后，及时关闭测试仪器，将测试仪器的电源线拔下，避免浪费电能和人为损坏。

2.清理测试现场，将测试仪器和相关工具归位，并保持测试仪器的清洁，防止灰尘等杂物进入仪器内部。

3.定期对测试仪器进行维护和保养，保持其正常使用。

如有故障或者异常情况，应及时通知维修人员进行处理。

继电保护测试仪通用技术规范

继电保护测试仪通用技术规范继电保护测试仪采买标准技术规范使用说明1.本采买标准技术规范分为标准技术规范通用部分、标准技术规范专用部分以及本规范使用说明。

2.采买标准技术规范通用部分原则上不需要设施招标人（项目单位）填写，更不赞同任意改正。

如对其条款内容的确需要变动，项目单位应填写《项目单位通用部分条款改正表》并加盖该网、省企业招招标管理中心公章及协助说明文件随招标计划一同提交至招标文件审察会。

经标书审察赞同后，对通用部分的改正形成《项目单位通用部分条款改正表》，放入专用部分，随招标文件同时发出并视为有效。

3.采买标准技术规范专用部分分为标准技术参数、项目单位需求部分和招标人响应部分。

《标准技术参数表》中“标准参数值”栏是标准化参数，不赞同项目单位和招标人变动。

项目单位对“标准参数值”栏的差别部分，应填写“项目单位技术差别表” ，“招标人保证值”栏应由招标人认真逐项填写。

项目单位需求部分由项目单位填写，包含招标设施的工程概略和招标设施的使用条件。

对扩建工程，能够提出与原工程相适应的一次、二次及土建的接口要求。

招标人响应部分由招标人填写“招标人技术参数偏差表” ，供给销售业绩、主要零件资料和其余要求供给的资料。

4.招标人填写“技术参数和性能要求响应表”时，如与招标人要求有差别时，除填写“技术偏差表”外，必需时应供给相应试验报告。

5.相关污秽、温度、海拔等需要修正的状况由项目单位提出并在专用部分的项目单位技术差别表示确表示。

6.采买标准技术规范的页面、标题等均为一致格式，不得任意改正。

目录1 总则 (1)一般规定 (1)招标人应供给的资格文件 . (1)工作范围和进度要求 . (1)技术资料 (1)标准和规范 (1)一定提交的技术数据和信息 . (2)2 性能要求 (2)3 主要技术参数 (2)4 外观和构造要求 (2)5 查收及技术培训 (3)6 技术服务 (3)附录 A 供货业绩 (4)附录 B 仪器配置表 (4)1总则一般规定招标人应具备招标通告所要求的资质，详细资质要求详见招标文件的商务部分。

继电保护装置试验规程

继电保护装置检验规程1 总则1.1 为加强规范继电保护检验工作管理，提高检验管理水平，确保变电站安全稳定运行，特制定本规程。

1.2 本规程规范了继电保护检验工作的各项管理工作及具体实施要求。

1.3 检验使用的仪器、仪表应定期校验，确保其准确级和技术特性符合有关要求。

1.4 检验中应按要求做好记录，检验结束后应将报告整理归档。

2 继电保护检验管理2.1 一般要求2.1.1 继电保护检验工作要确保完成率达到 100％。

2.1.2 检验项目不得漏项，要防止继电保护检验工作不到位引发的继电保护不正确动作。

2.1.3 继电保护原则上随同一次设备停电进行检验。

各运行维护单位应结合电网实际情况，合理安排一次设备检修及继电保护检验工作，确保继电保护按正常周期进行检验。

2.1.4 新安装继电保护在投运后1年内应进行第一次全部检验。

2.1.5 线路两侧继电保护设备检验工作应同时进行。

2.1.6 故障录波器、保护故障信息子站等与多个一次设备关联，其检验宜结合一次设备停电进行并做好安全措施；不具备条件的可单独申请退出运行进行检验。

安全自动装置的检验工作应统筹协调，合理安排。

3 检验种类及周期3.1 检验种类3.1.1 检验分为三种：3.1.1.1 新安装装置验收检验；3.1.1.2 运行中装置的定期检验（简称定期检验）；3.1.1.3 运行中装置的补充检验（简称补充检验）。

3.1.2 新安装装置的验收检验，在下列情况进行：3.1.2.1 当新安装的一次设备投入运行时；3.1.2.2 当在现有的一次设备上投入新安装的装置时。

3.1.3 定期检验分为三种：3.1.3.1 全部检验；3.1.3.2 部分检验；3.1.3.3 用装置进行断路器跳、合闸试验。

3.1.4 补充检验分为五种：3.1.4.1 装置进行较大的更改或增设新的回路后的检验；3.1.4.2 检修或更换一次设备后的检验；3.1.4.3 运行中发现异常情况后的检验；3.1.4.4 事故后检验；3.1.4.5 已投运的装置停电一年及以上，再次投入运行时的检验。

继电保护测试仪通用技术规范

国家电网公司物资采购标准（电气仪器仪表卷继电保护测试仪册）继电保护测试仪通用技术规范（编号：1302073-0000-00）国家电网公司二〇一八年一月目录1. 总则 (1)2 性能要求 (2)3 主要技术参数 (2)4 外观和结构要求 (2)5 验收及技术培训 (2)6 技术服务 (3)1. 总则1.1 一般规定1.1.1 投标人应具备招标公告所要求的资质，具体资质要求详见招标文件的商务部分。

1.1.2 投标人须仔细阅读包括本技术规范（通用部分和专用部分）在内的招标文件阐述的全部条款。

投标人提供的继电保护测试仪应符合招标文件所规定的要求。

1.1.3 本招标文件采购标准规范提出了对继电保护测试仪技术上的规范和说明。

1.1.4 本招标文件提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，投标人应提供符合本采购标准规范引用标准的最新版本标准和本招标文件技术要求的全新产品，如果所引用的标准之间不一致或本招标文件所使用的标准与投标人所执行的标准不一致时，按要求较高的标准执行。

1.1.5 如果投标人没有以书面形式对本采购标准规范的条文提出差异，则意味着投标人提供的产品完全符合本招标文件的要求。

如有与本招标文件要求不一致的地方，必须逐项在“技术差异表”中列出。

1.1.6 本采购标准规范将作为订货合同的附件，与合同具有同等的法律效力。

本采购标准规范未尽事宜，由合同签约双方在合同谈判时协商确定。

1.1.7 本采购标准规范中涉及有关商务方面的内容，如与招标文件的商务部分有矛盾时，以商务部分为准。

1.1.8 本招标文件采购标准规范中通用部分各条款如与采购标准规范专用部分有冲突，以专用部分为准。

1.2 投标人应提供的资格文件投标人提供的资格文件包含但不限于以下内容：（1）填写技术规范专用部分中的技术参数响应表；（2）填写技术规范专用部分中的投标人技术偏差表；（3）按附录A提供业绩资料；（4）按技术规范专用部分货物组件材料配置一览表填写仪器配置表；（5）检验报告。

继电保护测试仪检测标准

继电保护测试仪检测标准
继电保护测试仪是用于测试和校准电力系统中各种继电保护装
置的设备，以确保其在故障发生时能够快速、准确地切断电路，保
护设备和人员的安全。

继电保护测试仪的检测标准通常包括以下几
个方面：
1. 功能测试，主要是检验继电保护装置的各种保护功能是否能
够按照设计要求正常工作。

这包括对过流、过压、欠压、短路等故
障情况下的动作特性进行测试，以确保在实际运行中能够可靠地保
护电力系统。

2. 参数测试，对继电保护装置的参数进行测试，包括动作时间、动作电流、动作电压等参数的测量和校准，以保证其在实际运行中
能够准确地响应各种故障情况。

3. 稳定性测试，检验继电保护装置在长时间运行和重复动作时
的稳定性，以确保其在工作过程中不会出现误动作或漏动作的情况。

4. 抗干扰能力测试，测试继电保护装置对外部干扰信号的抑制
能力，包括对电磁干扰、雷电干扰等的抵抗能力，以确保其在复杂
的电磁环境中能够正常工作。

5. 校验标准符合性测试，对继电保护测试仪本身的性能进行测试，确保其符合国家或行业标准的要求，以保证测试结果的准确性和可靠性。

总的来说，继电保护测试仪的检测标准主要是为了保证其能够准确、可靠地测试和校准各种继电保护装置，确保电力系统的安全和稳定运行。

这些标准通常由国家标准化机构或电力行业的标准化组织制定，并且会根据技术的发展和实际应用经验不断进行更新和完善。

继电保护测试仪的使用

继电保护测试仪的使用继电保护测试仪是电力系统中用于测试和调试继电保护装置的重要工具。

在维护和运行电力系统时，继电保护装置的准确性和可靠性至关重要。

使用继电保护测试仪可以确保继电保护装置的性能和操作符合实际工作条件。

本文将介绍继电保护测试仪的使用方法和注意事项。

一、继电保护测试仪的基本功能继电保护测试仪主要分为递变型、综合型和数字型三大类。

递变型是传统的模拟仪器，适用于对简单的继电保护装置进行测试；综合型是数字模拟混合型仪器，可以进行更复杂的测试；数字型是现代化的全数字仪器，具有更高的精确性和功能。

不同类型的继电保护测试仪可以使用不同的测试方法和技术。

1.测试功能：继电保护测试仪可以对各种类型的继电保护装置进行测试，例如距离保护、差动保护、过电流保护等。

2.测试方法：继电保护测试仪可以使用不同的测试方法，包括直流偏置法、交流电流法、二次注入法等。

3.测试参数：继电保护测试仪可以测试和记录继电保护装置的参数，例如动作时间、动作电流、保护区段等。

4.自动测试：继电保护测试仪可以进行自动测试，通过预设的测试方案和判据，对继电保护装置进行全面的测试和评估。

二、继电保护测试仪的使用方法使用继电保护测试仪需要注意以下几个步骤：1.预备工作：在进行测试之前，首先需要检查继电保护测试仪的连接线是否良好，确保仪器和被测装置之间的连接正确。

另外，还需要确认被测装置的参数是否正确设置。

2.测试方案：根据被测装置的类型和要求，选择合适的测试方案和参数设置。

根据需要，可以选择手动测试或者自动测试。

3.仪器设置：根据测试要求，对继电保护测试仪进行相应的设置。

例如，设置测试电流、测试时间、测试步长等参数。

4.进行测试：根据预设的测试方案，按照顺序进行测试。

可以逐步增加测试电流，记录相应的动作时间和动作电流。

5.结果分析：测试完成后，对测试结果进行分析和评估。

根据测试结果，判断继电保护装置的性能和操作是否符合要求。

6.数据记录：测试过程中需要记录测试数据和结果。

继电保护测试仪技术参数

继电保护测试仪技术参数
继电保护测试仪的技术参数主要包括以下几项：
1. 交流电压输出：0\~250V 连续可调，最大输出容量600VA，过量程保护260V。

2. 交流电流输出：0\~50A，0\~100A连续可调。

0\~50A时，开路电压10V；0\~100A时，开路电压5V，过量程保护120A。

3. 直流电压输出：0\~250V连续可调，最大电流2A，过量程保护260V，过载保护动作电流±5%，波纹系数S≤%。

4. 直流电流输出：0\~200mA，0\~5A连续可调。

0\~200mA时，开路电压48V，过量程保护230mA；0\~5A时，开路电压24V，过量程保护。

5. 固定直流电压输出：单独输出110V或220V时，电流可达，但和交流电压、电流、直流电压同时输出时，其总容量不能超过600VA。

6. 数字毫秒表：最大量程100小时，分辩率毫秒，精度%±1个字。

7. 整机测量精度：交流电流电压±(3%±3个字)，直流电流电压±(2%±3个字)。

8. 体积：320×480×160mm。

9. 环境温度：0\~45%，湿度：15\~85%。

10. 通道数：13个通道同时输出，即同时输出不同频率、相位的六路电压及六路电流、一路3U0（电压0\~120V，电流0\~40A/三相或0\~20A/六相）。

以上参数仅供参考，具体参数可能会因型号和制造商的不同而有所差异。

建议查看设备说明书或联系制造商获取更准确的信息。

继电保护测试仪技术说明

技术说明：一、仪器配置：8路电压源+6路电流源；8路开入，4路开出可外接笔记本电脑二、特点1．精度高：交直流电流50mA到30A以下都能达到0.1%精度；2．波形好：小电流波形好；3．能耗低：能耗随着外部负载变化，最大限度的做到节能降耗；4．发热小：由于功耗低，所以仪器长时间输出发热低；5．冗余备份：两组电流电压源完全独立，组成双电源系统，互为备份；6．所有通道能够同时输出；7．六路电流源实现变压器两侧差动试验。

8．八路电压源可实现备自投和厂用电快切装置的试验9．内置GPS。

三、参数1.交流电流源A．通道数：6路B．幅值（RMS）：6×（0～30A）/相，或者3×（0～60A）/相C．分辨率：0～0.3A：0.03mA；0.3～3A：0.3mA；3～30A：3.0mA D．精度：0.05A～30A：≤0.1%E．频率：静态0～1000Hz动态0～3000Hz分辨率：0.001Hz精度：≤0.001HzF．谐波畸变率：≤0.5%G．响应速度：≤50uSH．带载能力：I．输出时间2.交流电压源A．通道数：8路B．幅值（RMS）：8×125V/相C．分辨率：0～10V：1mV；10～125V：4mV D．精度：2～125V：≤0.5%E．频率：静态0～1000Hz动态0～3000Hz分辨率：0.001Hz精度：≤0.001HzF．谐波畸变率：≤0.5%G．响应速度：≤50uSH．带载能力：I．输出时间3.交流电流电压源同步时间：≤10uS4.交流电流电压源相位控制：A.变化范围：-360°～+360°B.分辨率：0.05°C.精度：≤0.2°D.合闸角控制范围：0°～+360°E.合闸角分辨率：0.05°F.合闸角精度：≤0.2°5.直流电流源A．通道数：6路B．幅值：6×30A/相C．分辨率：0～0.3A：0.03mA；0.3～3A：0.3mA；3～30A：3.0mA D．精度：0.01A～30A：≤0.1%E．文波系数：≤0.5%F．带载能力：G．输出时间6.直流电压源A．通道数：8路B．幅值：8×176V/相C．分辨率：5mVD．精度：≤0.5%E．文波系数：≤0.5%F．带载能力：G．输出时间7.开入开出A．开入数量：8对输入特性：自动识别空接点和带电位，10～250V dc分辨率：10uS最大测量范围：0.00001～99,999.999S时间精度：≤0.1%B．开出数量：4对类型：空接点交直流开断能力：0.5A，250V8.其它A．供电电压范围：110～265Vac/110V～220Vdc；B．供电电压频率：45～65HzC．接口：网口/串口；USB二零一一年四月二日。

继电保护测试仪设备安全操作规程

继电保护测试仪设备安全操作规程1. 前言本文档对继电保护测试仪设备的使用进行了详细描述和规范，以确保操作人员的安全，并避免设备使用不当导致的设备损坏等不良后果。

在使用继电保护测试仪设备时，请务必仔细阅读本文档，并按照规程执行。

2. 继电保护测试仪设备概述继电保护测试仪设备是一种专门用来测试继电保护装置的设备。

它包括控制器、放大器、信号发生器等多个模块。

继电保护测试仪设备广泛应用于各种电力设施的检测、维护和调试等方面。

本文档主要针对继电保护测试仪设备的使用、操作和维护等方面进行规范。

3. 安全操作规程3.1 使用前的准备1.首先，操作人员应该了解继电保护测试仪设备的基本原理和构造，掌握设备使用方法，并熟悉设备示意图；2.切勿在开着电源的情况下，对设备进行拆卸或修理；3.在使用前，应对设备本身和测试器件进行质量检查，确保检测器具备运行需要的技术条件。

3.2 操作时的安全注意事项1.在设备运行时，严禁使用带有金属的任何手部设备、衣物或鞋子。

避免腐蚀或短路等意外事故；2.操作人员必须严格遵守设备使用手册中的操作程序；3.操作期间应全面、深入地了解测试对象的电路，注意计算布线电阻和接线电缆内向外的锁定杆；4.设备的工作空间应清洁、干燥，有良好的通风条件，并保持良好的环境卫生情况；5.设备运行时，应保持设备运行面保持清洁干净，禁止使用含有酸性、碱性、盐等化学试剂的物质进行清洗；6.任何时候都不要在操作时离开设备，操作时应保持高度的警惕性，以防不良事故发生。

3.3 维护保养1.定期对继电保护测试仪设备进行维护保养，确保设备正常运行；2.定期的维护和清洁，更能保持继电保护测试仪设备的长期使用寿命；3.建议维护保养由由专业技术保障人员进行。

4.培训操作人员掌握常规维护命令。

4. 总结通过本文档中的安全操作规程的描述，我们对继电保护测试仪设备的使用和维护等方面进行规范，以确保设备的安全和稳定运行。

在使用继电保护测试仪设备前，应注意安全，并仔细阅读设备的使用手册，全面的学习设备的使用原则和操作规程。

数字化继电保护测试仪技术要求

数字化继电保护测试仪技术要求一、技术规格1.为各种IEC61850 继电保护装置及IED 提供全面的测试解决方案；2.采用高性能硬件架构，运算能力强、通信速度快、系统稳定可靠；3.提供4对100Mbps 光纤以太网收发口、多个光串口输出，支持IEC60044-8（FT3）、IEC61850-9-1、IEC61850-9-2 及GOOSE 光数字报文输出测试，GOOSE 信号可独立收发，也可与IEC61850-9-2 共一个光以太网口收发；4.具有光信号接收口，可接收并解析符合IEC60044-8（FT3）、IEC61850-9-1、IEC61850-9-2、GOOSE规约的报文，实现装置输出的自环测试；同时可接收合并单元（MU）或其它IED 设备发出的光数字信号，实时显示其波形；5.兼容传统模拟开关量处理，提供4路模拟开关量输入和模拟开关量输出；6.可实现各种规约下的变压器差动保护的三侧差动测试、母差保护的四回出线差动测试，可进行GOOSE传输延时测试；7.可进行丢帧、错序、失步、网络阻塞、假数据、置品质位无效、置同步位失步等多种网络故障模拟测试，评判保护装置在各种异常情况下动作性能，校验保护动作行为是否与其设计原理一致，避免在实际运行中发生上述情况时，保护装置发生误动或拒动；8.具有可供用户选择的多样化的采样值输出模板，采样值和GOOSE 收发支持CID、SCD文件的导入导出并支持网络配置方式；9.支持802.1D 协议规定的通用属性多点注册协议GMRP；使用GMRP 可以动态注册交换成员在局域网内的VLAN，使得各装置在不调整接线的情况下，可动态的调整装置接收到的数据；10.提供IRIG-B/PPS 光串口输入，可接入IRIG-B 或PPS 对时信号，与GPS 同步时钟同步，误差小于1us。

具有符合IEEE1588标准的网络对时方式。

11.具有丰富的测试模块，如光数字报文测试、电压电流测试、整组试验、谐波试验、状态序列、时间特性测试、线路距离保护测试、阻抗边界搜索测试、差动试验、并列同期、故障仿真与再现、系统振荡测试等；12.可组合多种测试功能模块进行批量测试，边界搜索可实时再现扫描全过程，使测试过程透明化；可实现次谐波和间谐波叠加输出。

[整理]ZJBS继电保护测试仪产品技术规范书.

Z J B S继电保护测试仪技术规范书一、概述：ZJBS继电保护测试仪是我公司开发成功的新一代校验装置。

该仪器内部的交直流电压、电流源采用了最新的电源技术，使仪器在电路设计、器件选型、面板布局、内部结构设计上达到国内先进水平。

该仪器具有功能完善、选材优良、测试项目数据清晰、操作简单等优点，是电力继保部门的首选设备。

1．量度继电器：可测量电流、电压继电器的启动值、返回值及其返回系数。

2．时间继电器：可测量启动值、返回值及其动作时间。

3．中间继电器：可测量各类带启动线圈和保持线圈的中间继电器的启动值、返回值、保持值及其动作时间。

4．重合闸继电器：可进行电容充电试验、充电时间、重合闸时间和中间元件的测试。

5．差动继电器：可进行直流励磁试验、制动特性试验、伏安特性试验。

二、产品关键字：继保测试仪、继电器校验仪、差动继电器；时间继电器；三、采用标准：DL/T 624-1997 《继电保护微机型试验装置技术条件》DL/T 846-2004 《高电压测试设备通用技术条件系列标准》DL/T 596-2005 《电力设备预防性试验规程》GB50150-2006 《电气装置安装工程电气设备交接试验标准》GB1094.1-GB1094.6-96 《外壳防护等级》GB2900 《电工名词术语》GB/T16927.1~2-1997 《高电压试验技术》GB4793-1984 《电子测量仪器安全要求》GB191 《包装贮运标志》GB/T.311-1997 《高压输变电设备的绝缘与配合》四、仪器特点：1.功能完善2.选材优良3．测试项目数据清晰4．操作简单五、主要技术参数：1.工作条件：1)工作电源：AC220V+10% 50Hz2)工作环境：温度：-10℃～40℃湿度：≤85%3)大气压：86～106kPa2.输出电源：1)交流电压：0～220V/3A2)交流电流：0～150A/7.5V0～20A/25V0～5A/5V3)直流电压：0～220V/3A4)直流电流：0～20A/25V5)定值输出：DC24V DC48V DC110V DC220V3.性能指标：1)电流、电压表：41/2位2)数字毫秒表：0～99.9999s六、主要清单：七、验收及技术培训：1．交货后供方须派技术人员指导用户进行1次现场实测，以验证仪器性能。

电力系统继电保护装置检测规程

电力系统继电保护装置检测规程概述随着电力系统的不断发展，继电保护装置作为电力系统安全运行的重要组成部分，起着监测、检测和保护电力设备的作用，其可靠性和准确性对于保障电力系统的稳定运行至关重要。

为确保继电保护装置的性能符合要求，本文将详细介绍电力系统继电保护装置检测的规程。

一、背景继电保护装置的工作可靠性直接关系到电力系统的安全运行和电力设备及人员的安全。

为提升继电保护装置的性能和可靠性，规范化的检测工作必不可少。

在检测中，应注重多个因素的综合考量，包括装置的稳定性、操作性、准确度和响应时间等，以确保其在各种异常情况下能够可靠地完成保护功能的要求。

二、检测内容1. 功能检测功能检测是对继电保护装置的基本保护功能进行验证的过程。

包括对不同的保护功能进行测试，如过电流保护、零序保护、接地保护等。

检测方法可以利用模拟装置或利用实际工作电流进行测试，以确保装置在各种故障状态下能够准确地判断和采取相应的动作。

2. 参数检测参数检测是对继电保护装置的设置参数进行验证和调整的过程。

包括对各个保护参数进行检查和调整，以确保装置能够准确地响应电力设备的实际工作状态。

参数检测需要根据不同的装置类型和保护策略进行，对不同的参数进行检查和校准。

3. 响应时间检测响应时间是继电保护装置对故障信号作出响应的时间。

响应时间检测需要通过模拟装置或实际工作信号进行测试，以确保装置在故障发生时具有足够的响应时间，以保护电力设备免受损坏。

4. 故障记录检测故障记录是指继电保护装置对电力系统故障事件的记录和保存。

故障记录检测需要对装置的记录功能进行验证，包括记录事件的准确性、保存容量和数据传输等，以确保故障记录的可靠性和完整性。

5. 扩展功能检测扩展功能是指继电保护装置除基本保护功能外的其他功能，如通信功能、数据传输和远程控制等。

扩展功能检测需要对这些功能进行验证，以确保其正确、稳定地工作。

三、检测步骤1. 准备工作包括对检测仪器的校准和验证，确保其准确性和稳定性；获取继电保护装置的技术资料和参数设置表；排除电力系统本身存在的故障。

继电保护校验仪操作规程

MJB-III 继电保护校验仪操作规程1.电源插座2.电源开关3.电压电流调节 4.同步开关 5.定值输出开关6.交流电压输出7.交流电流输出 8.固定电压输出 9.直流电压输出 10显示屏 11.保险丝座使用步骤：1. 继电保护测试仪应接入220V 交流电源。

2. 根据不同试验内容，选择电压、电流、触点状态、定值输出方式。

3. 通电前，应将“电压电流调节”旋钮调至“0”位。

4. 按下继电保护测试仪电源开关，启动继电保护测试仪，旋转“电压电流调节”旋钮至任意档位，使用万用表在输出测量端口进行测量，与调节档位进行输出数值进行对比，确认无误后，将“电压电流调节”旋钮归“0”位，关闭继电保护测试仪电源开关。

5. 根据测量需求连接导线。

6. 进行电压测量时，电压回路不能短路或过载。

7. 进行电流测量时，电流回路不能开路，根据负载选择电流档位，并选择相应线径的导线进行测量。

8. 进行触点开断时间测量时，应使用经计量有效的秒表，结合继电保护测试仪内置数字毫秒表同时测量并比对。

9. 测量结束后，断开电源开关，将“电压电流调节”旋钮归“0”位，移除测量测试线。

CJ2672耐压测试仪操作规程1.电源开关2.启动按键3.漏电选择按钮4.定时设置5.漏电流指示屏6.电压输出7.测试电压指示屏8.接地端子9.电压调节旋钮使用步骤： 1. 接通电源：首先确定“电压调节”旋钮是否置于“0”位置，然后打开电源开关。

2. 设定测试电压范围：按下功能键中的电压选择键设定电压范围3KV 、5KV3.设定“漏电流”门限值：按下功能键的“预置、测试”键，调节电位器，“漏电流”表指示的值即是所设定值。

预置完毕，弹起此键，置于“测试” 4.设定定时时间：调节“定时”预置开关，此开关显示数字即为定时时间，如不需定时，可将“自动、手动”键设在“手动”位置。

5. 连接被测件：将测试线和被测件连接好6.按下“启动”开关，调节“电压调节”旋钮，缓慢升压到所需测试电压值。

ZJB1200微机型继电保护测试仪产品技术规范书共6页

Z J B1200微机继电保护测试仪技术规范书一、概述：继电保护微机型测试装置（以下简称测试仪）是保证电力系统安全可靠运行的一种重要测试工具。

随着计算机技术、微电子技术、电力电子技术的飞速发展，应用最新技术成果不断推出新型高性能继电保护测试装置是技术进步的必然趋势。

ZJB1200微机继电保护测试装置是我公司的最新产品，它在参照了原电力部颁发的《微机继电保护试验装置技术条件》的基础上，广泛听取用户意见，认真总结前几代产品的开发、生产经验，并采用现代最新数字技术、高精密电子器件、微机系统及新线路、新结构研制而出。

可独立完成微机保护、继电保护、励磁、计量、故障录波等专业领域内的装置测试，广泛应用于电力、石化、冶金、铁路、航空、军事等行业的科研、生产和电气试验现场。

二、产品关键字：差动保护；距离保护；零序保护、微机保护测试仪、继电保护校验仪三、采用标准：DL/T 624-2019 《继电保护微机型试验装置技术条件》DL/T 846-2019 《高电压测试设备通用技术条件系列标准》DL/T 596-2019 《电力设备预防性试验规程》GB50150-2019 《电气装置安装工程电气设备交接试验标准》GB1094.1-GB1094.6-96 《外壳防护等级》GB2900 《电工名词术语》GB/T16927.1~2-2019 《高电压试验技术》GB4793-1984 《电子测量仪器安全要求》GB191 《包装贮运标志》GB/T.311-2019 《高压输变电设备的绝缘与配合》四、仪器特点：1. 嵌入式主机，配备超大规模可编程逻辑器件（CPLD）主机采用高速高性能嵌入式微机系统配备CPLD，响应速度快，传输频带宽，对基波可产生每周波500点的高密度拟合正弦波，输出波形光滑，无谐波分量。

由于输出点数多，且通过精确的滤波电路，波形的失真度极小，在谐波输出时，即使对9次谐波、450Hz也可以达到每周波55点的高密度。
