单端反激式开关电源原理与设计

单端反激式开关电源原理与设计

单端反激式开关电源原理与设计2008-11-7 10:45:00 来源:中国自动化网网友评论0条点击查看0 引言近年来随着电源技术的飞速发展,开关稳压电源正朝着小型化、高频化、继承化的方向发展,高效率的开关电源已经得到越来越广泛的应用。

单端反激式变换器以其电路简单、可以高效提供直流输出等许多优点,特别适合设计小功率的开关电源。

本文简要介绍了Unitorde公司生产的电流型脉宽调制器UC3842,介绍了该芯片在单端反激式开关电源中的应用,对电源电路进行了具体分析。

利用本文所述的方法设计的小功率开关电源已经应用在国电南瑞科技股份有限公司工业控制分公司自主研发的分散控制系统GKS-9000中,运行状况良好,各项指标均符合实际工程的要求。

1 反激式开关电源基本原理单端反激开关电源采用了稳定性很好的双环路反馈(输出直流电压隔离取样反馈外回路和初级线圈充磁峰值电流取样反馈内回路)控制系统,就可以通过开关电源的PWM(脉冲宽度调制器)迅速调整脉冲占空比,从而在每一个周期内对前一个周期的输出电压和初级线圈充磁峰值电流进行有效调节,达到稳定输出电压的目的。

这种反馈控制电路的最大特点是:在输入电压和负载电流变化较大时,具有更快的动态响应速度,自动限制负载电流,补偿电路简单。

反激电路适应于小功率开关电源,其原理图如图1所示。

下面分析在理想空载的情况下电流型PWM的工作情况。

与电压型的PWM比较,电流型PWM又增加了一个电感电流反馈环节。

图中:A1为误差放大器;A2为电流检测比较器;U2为RS触发器;Uf为输出电压Uo的反馈取样,该反馈取样与基准电压Uref 通过误差放大器A1产生误差信号Ue(该信号也是A2的比较箝位电压)。

设场效应管Q1导通,则电感电流iL以斜率Ui/L线性增长,L为T1的原边电感,电感电流在无感电阻R1上采样u1=R1iL,该采样电压被送入电流检测比较器A2与来自误差放大器的Ue进行比较,当u1>Ue时,A2输出高电平,送到RS触发器U2的复位端,则两输入或非门U1输出低电平并关断Q1;当时钟输出高电平时,或非门U1始终输出低电平,封锁PWM,在振荡器输出时钟下降的同时,或非门U1的两输入均为低电平,则Q1被打开。

单端反激式DC-DC开关电源变压器的设计全过程

单端反激式DC-DC开关电源变压器的设计全过程

单端反激式DC/DC 开关电源变压器的设计全过程,xuguoping 分享与世纪电源网的网友 变压器的参数计算:(1) 变压器的设计要求:输出电压:10V ~3KV ,8mA (变压器输出之后三倍压)输入电压:24 1V±工作频率:50KHZ最大占空比:45%变换效率:80%(2) 基本参数计算:输入最小电压:min IN V =-IN V V =24-1-0.5=22.5V输出功率:OUT OUT OUT P U I =30000.00824()W =×=输入功率:OUT IN P P η=2430()0.8W == (3) 选择磁芯:由于输出功率为24W ,需要留有一定的余量,选择磁芯的型号为:EI-28。

其具体参数如下:材料:PC40;尺寸:28.0*16.75*10.6(mm);P A :0.6005();:86 4cm e A 2mm W A :69.83; :4300;2mm L A 2/nH N S B :500mT () 390mT (10) 25o C 0o C 使用时为防止出现磁饱和,实取磁通密度m B = 250 mT(4) 粗略估计匝数比以及最大占空比(通过实际计算)min (1)OUT MAX IN MAX V D N V D −= 30000.5522.50.45×=× 162.9=(求出结果后然后取整为Nm )因为匝数比可以根据设计理念修正为M N =165,从而可以产生新的MAX Dmin OUT MAX M IN OUT V D N V V =+ 300022.51653000=×+44.7%=(5) 计算初级平均电流,峰值电流和电流的有效值由于输出功率为24W ,用电流连续模式(CCM )比较适合。

这里取为0.6RP K .min min IN OUT P AVG IN IN P P I V V η== 240.822.5=×1.333A =.1[1]2P AVG P RP MAX I I K D =− 1.333(10.50.6)0.447=−××4.26A=.P RMS P I I ==2.054A =.P RMS I -电流有效值,P I -峰值电流,.P AVG I -平均电流,(RP K R RP PI K I =)电流比例因数,MAX D -最大占空比; 利用Krp 的值可以定量描述开关电源的工作模式,若Krp=1.0,即峰值电流和脉动电流相等,开关电源工作在断续模式;若Krp<1.0,峰值电流大于脉动电流,开关电源工作在连续模式。

单端反激开关电源工作原理

单端反激开关电源工作原理

单端反激开关电源工作原理

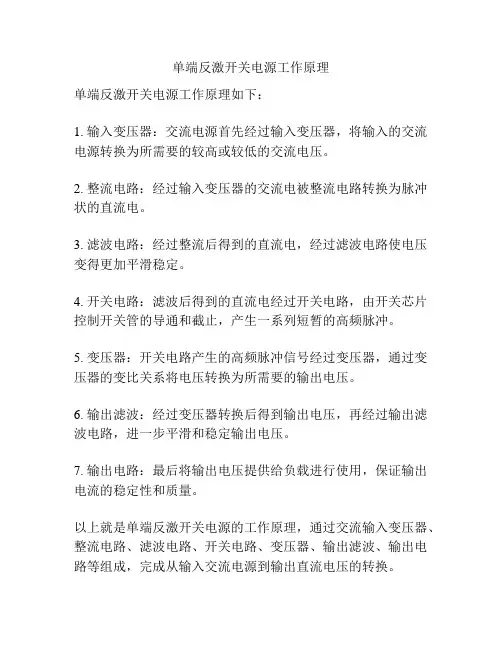

单端反激开关电源工作原理如下:
1. 输入变压器:交流电源首先经过输入变压器,将输入的交流电源转换为所需要的较高或较低的交流电压。

2. 整流电路:经过输入变压器的交流电被整流电路转换为脉冲状的直流电。

3. 滤波电路:经过整流后得到的直流电,经过滤波电路使电压变得更加平滑稳定。

4. 开关电路:滤波后得到的直流电经过开关电路,由开关芯片控制开关管的导通和截止,产生一系列短暂的高频脉冲。

5. 变压器:开关电路产生的高频脉冲信号经过变压器,通过变压器的变比关系将电压转换为所需要的输出电压。

6. 输出滤波:经过变压器转换后得到输出电压,再经过输出滤波电路,进一步平滑和稳定输出电压。

7. 输出电路:最后将输出电压提供给负载进行使用,保证输出电流的稳定性和质量。

以上就是单端反激开关电源的工作原理,通过交流输入变压器、整流电路、滤波电路、开关电路、变压器、输出滤波、输出电路等组成,完成从输入交流电源到输出直流电压的转换。

一步一步精通单端反激式开关电源设计

一步一步精通单端反激式开关电源设计

一步一步精通单端反激式开关电源设计————————————————————————————————作者:————————————————————————————————日期:一步一步精通单端反激式开关电源设计目录■系统应用需求 (5)■步骤1_确定应用需求 (5)■步骤2_根据应用需求选择反馈电路和偏置电压VB (6)■步骤3_确定最小和最大直流输入电压VMIN和VMAX,并基于输入电压和PO选择输入存储电容CIN的容量 (8)3.1、选择输入存储电容CIN的容量 (8)3.2、确定最小和最大直流输入电压VMIN和VMAX (11)■步骤4_输入整流桥的选择 (11)■步骤5_确定发射的输出电压VOR以及钳位稳压管电压VCLO (13)■步骤6_对应相应的工作模式及电流波形设定电流波形参数KP:当KP≤1时,KP=KRP;当KP≥1时,KP=KDP (16)■步骤7_根据VMIN和VOR确定DMAX (18)■步骤8_计算初级峰值电流IP、输入平均电流IAVG和初级RMS电流IRMS (18)■步骤9_基于AC输入电压,VO、PO以及效率选定MOS管芯片 (20)■步骤10_设定外部限流点降低的ILIMIT降低因数KI (20)■步骤11_通过IP和ILIMIT的比较验证MOS芯片选择的正确性 (20)■步骤12_计算功率开关管热阻选择散热片验证MOS芯片选择的正确性 (20)■步骤13_计算初级电感量LP (21)■步骤14_选择磁芯和骨架,再从磁芯和骨架的数据手册中得到,,和BW的参考值 (22)■步骤15_设定初级绕组的层数L以及次级绕组圈数(可能需要经过迭代的过程) (29)■步骤16_计算次级绕组圈数以及偏置绕组圈数 (29)■步骤17_确定初级绕组线径参数OD、DIA、AWG (29)■步骤18_步骤23-检查。

如果有必要可以通过改变L、或磁芯/骨架的方法对其进行迭代,知道满足规定的范围 (30)■步骤24 –确认4200高斯。

单端反激式开关电源设计及电磁兼容仿真

单端反激式开关电源设计及电磁兼容仿真

目录一、单端反激式开关电源设计 (3)1.电路参数设计及元器件选取 (3)2.电路拓扑结构 (5)3.负载输出波形 (5)二、部分单端反激式开关电源EMI产生原因及现象 (5)1.MOS管动作时产生的EMI (6)2.二级管动作时产生的EMI (8)三、部分单端反激式开关电源EMI抑制措施分析 (9)1.减缓开关管动作(上升沿、下降沿) (9)2.减小干扰源的大小(对变压器的漏感Le的处理) (13)3.开关管加RCD缓冲吸收电路 (14)4.二级管加RC吸收电路 (18)5.整体效果比较 (21)6.抖频消除Mos管两端电压尖峰 (22)四、EMI电源滤波器的设计 (24)1.电源设备中EMI滤波器的作用 (24)2.EMI干扰类型 (26)3.EMI滤波器的基本结构 (26)4.EMI滤波器的设计原则 (27)5.EMI滤波器结构设计 (28)6.共模和差模扼流圈磁芯和电感参数设计 (28)7.X、Y电容的选取 (29)8.EMI滤波器的正确安装 (30)五、EMI电源滤波器插入损耗测试 (30)1.T型低通滤波器 (30)2.π型低通滤波器 (32)3.实际电容滤波器 (34)4.实际电感滤波器 (35)5.三端电容器 (36)6.大容量电容与小容量电容并联对EMI插入损耗波形分析 (39)六、设计过程中遇到的问题及解决方案 (40)七、设计过程的收获与心得体会 (40)八、参考资料 (41)一、单端反激式开关电源设计1.电路参数设计及元器件选取:36V(1)输入直流电压Vin:12V(2)输出直流电压Vo(3)输出电流I:1.2A(4)电容C:300uF(5)电阻R:10Ω(6)PMOS管:图1.PMOS管参数(7)开关管频率f:50khz(8)占空比D=0.4PMOS管驱动电压参数图2.PMOS管驱动电压参数(9)变压器参数设计(漏感系数K=0.98)由V o V in =N PN S·D1−D得N PN S=2由U P=NU SN=N P N SU P=L P d ip d tU S=M d ip d tM2=L p L s 得L P L S =N P2N S2=4图3.线性变压器参数设计(10)二极管:ues7042.电路拓扑结构图4.单端反激电路拓扑图3.负载输出波形图5.单端反激电路负载输出波形二、部分单端反激式开关电源EMI产生原因及现象功率器件高频开通和关断的操作导致电压和电流快速的变化是产生EMI的主要原因。

20W单端反激开关电源设计

20W单端反激开关电源设计

20W单端反激开关电源设计在电子设备中,开关电源是一种高效率的电源供应器件,常用于电子设备中,如电视,电脑,手机等。

本文将详细介绍一个20W单端反激开关电源的设计。

首先,我们需要明确几个关键的设计参数:1.输入电压范围:通常开关电源的输入电压范围是广泛的,但本设计将限制在输入电压范围为85VAC-265VAC(即110VAC、220VAC两种标准市电)。

2.输出电压:输出电压为12VDC,电流为1.67A。

3.开关频率:选择合适的开关频率对于提高电源的效率和减小尺寸都是很重要的,本设计选择50kHz作为开关频率。

4.稳压与保护:开关电源需要稳定地输出电压,并具有过流保护、过压保护和短路保护等功能。

现在,我们可以开始进行开关电源的设计。

下面是本设计采用的主要电路元件及其功能:1.输入滤波器:用于滤除电网中的高频噪声和杂波。

2.整流电路:将交流输入电压转换为直流电压。

3.快速恢复二极管:用于输出短路时快速放电。

4.整流电容:稳定输出电压的波动。

5.反激变压器:将输入电压转换为合适的电压和电流输出。

6.控制芯片:用于调整开关管的工作频率和电流。

7.光耦隔离器:用于隔离控制芯片和开关管,以保护控制芯片免受开关管产生的高压脉冲的影响。

8.输出滤波器:用于去除开关管开关时产生的高频噪声。

9.稳压电路:通过调节开关管的工作状态,使输出电压保持在设定值。

10.保护电路:用于检测和处理过流、过压和短路等异常情况,以保护开关电源的安全运行。

然后,我们将根据上述电路元件和功能进行具体的电路设计:1.输入滤波器:本设计采用LC型电路进行输入滤波,用于滤除高频噪声和杂波。

选择合适的电感和电容值可以有效地滤波。

参数可根据实际情况进行调整。

2.整流电路:采用桥式整流电路将交流输入电压转换为直流电压。

可选择高效率和低压降的整流二极管。

3.快速恢复二极管:用于在输出短路时快速放电,以保护开关管和其他电路元件。

选择具有快速恢复时间和低反向电压的二极管。

单端反激式开关电源-主电路设计讲解

单端反激式开关电源-主电路设计讲解

摘要开关电源是利用现代电力电子技术,控制开关晶体管开通和关断的时间比率,维持稳定输出电压的一种电源,开关电源一般由脉冲宽度调制(PWM)控制、IC 和MOSFET构成。

本设计在大量前人设计开关电源的的基础上,以反激式电路的框架,用TOP244Y 构成12V、2.5A开关电源模块,通过整流桥输出到高频变压器一次侧,在二次侧经次级整流滤波输出。

输出电压经采样与TL431稳压管内部基准电压进行比较,经过线性光偶合器PC817改变TOP244Y的占空比,从而使电路能直流稳压输出。

关键词开关电源;脉冲宽度调制控制;高频变压器;TOP244YABSTRACT Switching power supply is the use of modern electronic technology, control switching transistor turn-on and turn-off time ratio of the output voltage to maintain a stable power supply, switching power supply generally by the pulse width modulation (PWM) control,IC and MOSFET form.The design of a large number of predecessors in the switching power supply design based on the flyback circuit to the framework, using TOP244Y constitute a 12V, 2.5A switching power supply module, through the rectifier bridge output to high-frequency transformer primary side, the secondary side by the time level rectifier output. TL431 by sampling the output voltage regulator with an internal reference voltage comparison, after a linear optical coupler PC817 change TOP244Y duty cycle, so the circuit can be DC regulated output.Keyword Switching Power Supply;PWM Control;high frequency transformer;TOP244Y目录前言 (3)1.反激式PWM高频开关电源的工作原理 (4)1.1 PWM开关电源 (5)1.1.1 开关电源简介 (5)1.1.2 PWM开关电源原理 (6)1.2 反激式变换器 (8)1.2.1 反激变换器的工作原理 (8)1.2.2 反激变换器的工作模式 (9)1.3 单相二极管整流桥 (9)1.4 缓冲电路(吸收电路) (10)2.TOPSwitch-GX芯片 (11)2.1 TOPSwitch-GX的性能 (12)2.2 TOPSwitch-GX的内部结构及引脚 (12)2.2.1 TOPSwitch-GX的内部结构 (12)2.2.2 TOPSwitch-GX的引脚功能 (14)3.反激式变换器的高频变压器设计 (15)3.1 开关电源变压器的绕线技术 (16)3.1.1 绕组符合安全规程 (16)3.1.2 低漏感的绕制方法 (17)3.1.3 变压器紧密耦合的绕制方法 (19)3.2 确定磁心的尺寸 (20)3.3 反激式变压器的设计 (22)4.单端反激式开关电源-主电路设计 (24)4.1 单端反激式开关电源主电路介绍 (25)4.2 单端反激式开关电源驱动电路介绍 (26)5.设计结果及分析 (27)5.1 设计输出电压及波形 (28)5.2 设计结果分析 (32)结论 (33)致谢 (34)参考文献 (34)附录 (35)前言本课题主要掌握反激式PWM高频开关电源的工作原理。

单端反激式开关电源高频变压器设计

单端反激式开关电源高频变压器设计

单端反激式开关电源高频变压器设计
设计单端反激式开关电源高频变压器需要考虑以下几个方面:
1.功率需求:根据要供电设备的功率需求确定变压器的功率等级。


率等级的选择可以根据所需的输出电压和电流来确定。

2.材料选择:变压器的高频特性对材料的选择提出了更高的要求。


般来说,变压器的磁芯可以选择铁氧体材料,而线圈通常采用绝缘导线或
绝缘线圈。

3.匝数计算:根据所需的变比和功率计算变压器的匝数。

变压器的变
比决定了输入电压与输出电压之间的关系。

4.磁芯设计:根据功率需求和工作频率选择合适的磁芯。

对于高性能
的单端反激式开关电源变压器,常用的磁芯材料是高磁导率的铁氧体。


芯的选择应该考虑到磁芯的饱和磁通密度和磁滞损耗。

5.线圈设计:线圈的设计需要考虑到功率损耗和电流密度。

线圈的匝
数和截面积应该经过适当的计算,以确保所需的功率传输和高频特性。

6.耦合系数:在单端反激式开关电源高频变压器设计中,耦合系数是
一个非常重要的参数。

耦合系数的选择影响变压器传递功率的能力和工作
效率。

7.绝缘层设计:绝缘层是为了保护线圈和磁芯,防止绝缘电流的泄漏。

绝缘层的设计需要考虑到工作频率、工作温度和绝缘强度。

8.浪涌保护:在设计变压器时,还需要考虑到浪涌保护的问题。

使用
合适的浪涌抑制器可以有效地保护变压器免受浪涌电流的破坏。

以上是单端反激式开关电源高频变压器设计的一些关键方面。

在实际设计中,还需要进行详细的计算和仿真,以确保设计符合要求并能够实现高效率和高性能的电源变压器。

单端反激式开关电源(毕业设计).

单端反激式开关电源(毕业设计).

单端反激式开关电源(毕业设计).二、单端反激式开关电源的工作原理单端反激式开关电源的工作原理依靠开关管的开关动作来实现交流电到直流电的转换。

其基本原理如下:1、输入电压滤波单端反激式开关电源在工作之前,必须对输入电压进行滤波,以保证输入电压的平稳、稳定。

2、交流电输入输入电压通过电容滤波后,在交流电路中形成一定的电压波形,交流电通过变压器的原、次绕组的磁耦合作用,将输入电压变换成所需要的电压等级。

本设计选择220V交流电输入,变压器原、次绕组变比为1:26。

3、整流滤波变压器将220V交流电转换成24V直流电,然后通过扁平电容进行电压滤波,使直流电平滑化,得到更加稳定的直流电。

4、开关转换在直流电经过扁平电容滤波后,进入开关电路,在开关电路中,开关管CD4049B作为单向触发器,通过555定时器形成一定的工作周期,改变开关管的通断状态,使得直流电在开关管通断状态变化的控制下,进行输出电流的调整。

5、输出变压器通过输出变压器,将捕获后的直流电变压,以输出需要的电压级别。

三、单端反激式开关电源的电路设计本电路设计基于CD4049B和555定时器,整体电路如下所示。

(注:图中VCC为12V直流电源)1、输入电压滤波电路输入电压滤波电路通过电容电感联合滤波,能够有效抑制交流电中杂波的干扰,提高了直流电的稳定性和可靠性。

本设计采用C1、L1、C2的电容电感联合滤波电路。

2、交流电输入电路交流电输入电路采用变压器进行变压,将220V交流电输入变成24V交流电。

3、整流滤波电路整流滤波电路主要由二极管D1、扁平电容C3组成,二极管和扁平电容组合起来,实现对变压器的24V直流电进行滤波工作。

四、单端反激式开关电源的实验结果本设计所设计并实验验证的单端反激式开关电源,输出电压稳定在12V左右,基本符合设计要求,并成功实现正常工作。

实验中,对于开关管的选择,采用MOS管比较理想,名称为FDPF33N25B。

五、结论本文基于CD4049B和555定时器,设计了一种单端反激式开关电源方案,并在实验中验证了该设计方案的可行性,证明该方案具有开发简单、可靠的特点,可以用于一些小功率电子设备的电源供应。

第三节单端反激式开关电源的参数分析与计算公式

第三节单端反激式开关电源的参数分析与计算公式

本文由【】搜集整理。

免费提供海量教学资料、行业资料、范文模板、应用文书、考试学习和社会经济等word文档第二节TOPSwitch组成单端反激式开关电源的设计流程图TOPSwitch是内含高压功率MOSFET开关管的单片复合IC器件,它包含所有的模拟和数字控制电路,能完成隔离变压、调整稳压、自动保护等开关电源需要的全部功能。

由于IC 外部元器件很少,因此它能大为简化电源的设计。

又因它的开关频率高达100KHz,从而能V时明显缩小电源变压器的尺寸,并且允许使用更小的储能元件。

当电网电压为85-265ACV时,输出功率则达100W。

其输出功率功率可达50W,当电网电压为195-265AC设计一台单端反激式离线开关电源,涉及到电气工程的许多方面:模拟电路和数字电路的结构,双极管和MOS功率管器件的特征,磁性材料的考虑,热温升的散发,过流和过压的安全防护,控制回路的稳定性能等。

这就提出了一个巨大的挑战:它的设计涉及到需要综合协调的许多可变因素。

正是由于TOPSwitch的高度集成化,才使得这项设计任务被大大地简化。

因为它有效的缩减了设计变数项目,并且建立了IC内部回路的稳定性,所以发展成为一种简单的逐步设计方法,使之容易遵循参照,并指引读者从TOPSwitch的设计流程图中,快速的得到较满意的结果。

一台开关电源的设计,本质上是一件把许多变数调节到最佳值的反复过程。

它的设计方法大体上可有下述三部分:一是完整的设计流程图,而是简明扼要的设计步骤,三是深化的数据信息处理。

在构思阶段的流程图,是做成一个框图来提供全局的概貌,并指出完整的设计步骤。

该逐步设计程序是设计方法的一种简化模式,在执行程序阶段,他自始至终指导读者如何按给定的电源系统指标要求和规范,运用经验规则,查阅表格和简化的图示项目,来完成所需的TOPSwitch反激式电源的设计在优化最佳数据和信息的过程中,可利用关键的基本工作数据作为设计指南,例如一些方程式和导向图标等。

多路输出单端反激式开关电源设计

多路输出单端反激式开关电源设计

多路输出单端反激式开关电源设计
1.确定输出电压和电流要求:首先要确定每个输出端口所需的电压和
电流。

根据实际需求和应用场景确定输出要求。

2.选择开关电源IC:根据多路输出和高效能的要求,选择合适的开
关电源IC。

开关电源IC能够实现高效能和多路输出的设计。

根据输出要
求选择合适的IC。

3.设计适配器电路:根据所选的开关电源IC,设计适配器电路。


配器电路是将输入电压转换为适合开关电源IC的电压。

适配器电路通常
包括整流、滤波和调压等部分。

4.设计反激式变换器:反激式变换器是多路输出单端反激式开关电源
的核心部分。

反激式变换器能够将适配器电路输出的电压进行变换和调节,得到不同的输出电压和电流。

根据输出要求设计合适的反激式变换器。

5.设计输出电路:根据每个输出端口的电压和电流要求,设计合适的
输出电路。

输出电路通常包括滤波、调压和过载保护等部分。

6.进行仿真和优化:设计完成后,进行电路仿真和优化。

通过仿真可
以验证电路的正常运行和性能是否满足要求。

根据仿真结果进行优化和调整。

7.制作电路原型并测试:将设计的电路制作成原型,并进行测试。


试包括输入电压范围、输出电压和电流精度、效率和稳定性等方面的测试。

总结:。

几种常见的开关电源工作原理及电路图

几种常见的开关电源工作原理及电路图

一、开关式稳压电源的基本工作原理开关式稳压电源接控制方式分为调宽式和调频式两种,在实际的应用中,调宽式使用得较多,在目前开发和使用的开关电源集成电路中,绝大多数也为脉宽调制型。

因此下面就主要介绍调宽式开关稳压电源。

调宽式开关稳压电源的基本原理可参见下图。

对于单极性矩形脉冲来说,其直流平均电压Uo取决于矩形脉冲的宽度,脉冲越宽,其直流平均电压值就越高。

直流平均电压U。

可由公式计算,即Uo=Um×T1/T式中Um为矩形脉冲最大电压值;T为矩形脉冲周期;T1为矩形脉冲宽度。

从上式可以看出,当Um 与T 不变时,直流平均电压Uo 将与脉冲宽度T1 成正比。

这样,只要我们设法使脉冲宽度随稳压电源输出电压的增高而变窄,就可以达到稳定电压的目的。

二、开关式稳压电源的原理电路1、基本电路图二开关电源基本电路框图开关式稳压电源的基本电路框图如图二所示。

交流电压经整流电路及滤波电路整流滤波后,变成含有一定脉动成份的直流电压,该电压进人高频变换器被转换成所需电压值的方波,最后再将这个方波电压经整流滤波变为所需要的直流电压。

控制电路为一脉冲宽度调制器,它主要由取样器、比较器、振荡器、脉宽调制及基准电压等电路构成。

这部分电路目前已集成化,制成了各种开关电源用集成电路。

控制电路用来调整高频开关元件的开关时间比例,以达到稳定输出电压的目的。

2、单端反激式开关电源单端反激式开关电源的典型电路如图三所示。

电路中所谓的单端是指高频变换器的磁芯仅工作在磁滞回线的一侧。

所谓的反激,是指当开关管VT1 导通时,高频变压器T初级绕组的感应电压为上正下负,整流二极管VD1处于截止状态,在初级绕组中储存能量。

当开关管VT1截止时,变压器T初级绕组中存储的能量,通过次级绕组及VD1 整流和电容C滤波后向负载输出。

单端反激式开关电源是一种成本最低的电源电路,输出功率为20-100W,可以同时输出不同的电压,且有较好的电压调整率。

唯一的缺点是输出的纹波电压较大,外特性差,适用于相对固定的负载。

几种常见的开关电源拓扑结构及应用

几种常见的开关电源拓扑结构及应用

几种常见的开关电源拓扑结构及应用什么是拓扑呢?所谓电路拓扑就是功率器件和电磁元件在电路中的连接方式,而磁性元件设计,闭环补偿电路设计及其他所有电路元件设计都取决于拓扑。

最基本的拓扑是Buck(降压式)、Boost(升压式)和Buck/Boost(升/降压),单端反激(隔离反激),正激、推挽、半桥和全桥变化器。

下面简单介绍一下常用的开关电源拓扑结构。

Buck电路首先我们要讲的就是Buck电路。

Buck电路也成为降压(step-down)变换器。

它的电路图是下面这样的:晶体管,二极管,电感,电容和负载构成了主回路,下方的控制回路一般采用PWM(脉冲宽度调制)芯片控制占空比决定晶体管的通断。

Buck电路的功能是把直流电压Ui转换成直流电压Uo,实现降压目的。

展开剩余88%反激变换器反激式开关电源是指使用反激高频变压器隔离输入输出回路的开关电源,与之对应的有正激式开关电源。

反激(FLY BACK),具体是指当开关管接通时,输出变压器充当电感,电能转化为磁能,此时输出回路无电流;相反,当开关管关断时,输出变压器释放能量,磁能转化为电能,输出回来中有电流。

反激式开关电源中,输出变压器同时充当储能电感,整个电源体积小、结构简单,所以得到广泛应用。

应用最多的是单端反激式开关电源。

优点:元器件少、电路简单、成本低、体积小,可同时输出多路互相隔离的电压;缺点:开关管承受电压高,输出变压器利用率低,不适合做大功率电源。

Boost电路Boost(升压)电路是最基本的反激变换器。

Boost变换器又称为升压变换器、并联开关电路、三端开关型升压稳压器。

上面的图就是Boost电路图。

Boost电路是一个升压电路,它的输出电压高于输入电压。

Buck/Boost变换器Buck/Boost变换器:也叫做升降压式变换器,是一种输出电压既可低于也可高于输入电压的单管不隔离直流变换器,但它的输出电压的极性与输入电压相反。

Buck/Boost变换器可以看做是Buck变换器和Boost变换器串联而成,合并了开关管。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

交流异步电动机变频调速原理:变频器是利用电力半导体器件的通断作用把电压、频率固定不变的交流电变成电压、频率都可调的交流电源。

现在使用的变频器主要采用交—直—交方式(VVVF变频或矢量控制变频),先把工频交流电源通过整流器转换成直流电源,然后再把直流电源转换成频率、电压均可控制的交流电源以供给电动机。

变频器主要由整流(交流变直流)、滤波、逆变(直流变交流)、制动单元、驱动单元、检测单元微处理单元等组成的。

交-直部分整流电路:由VD1-VD6六个整流二极管组成不可控全波整流桥。

对于380V的额定电源,一般二极管反向耐压值应选1200V,二极管的正向电流为电机额定电流的1.414-2倍。

(二)变频器元件作用电容C1:是吸收电容,整流电路输出是脉动的直流电压,必须加以滤波,变压器是一种常见的电气设备,可用来把某种数值的交变电压变换为同频率的另一数值的交变电压,也可以改变交流电的数值及变换阻抗或改变相位。

压敏电阻:有三个作用,一过电压保护,二耐雷击要求,三安规测试需要.热敏电阻:过热保护霍尔:安装在UVW的其中二相,用于检测输出电流值。

选用时额定电流约为电机额定电流的2倍左右。

充电电阻:作用是防止开机上电瞬间电容对地短路,烧坏储能电容开机前电容二端的电压为0V;所以在上电(开机)的瞬间电容对地为短路状态。

如果不加充电电阻在整流桥与电解电容之间,则相当于380V电源直接对地短路,瞬间整流桥通过无穷大的电流导致整流桥炸掉。

一般而言变频器的功率越大,充电电阻越小。

充电电阻的选择范围一般为:10-300Ω。

储能电容:又叫电解电容,在充电电路中主要作用为储能和滤波。

PN端的电压电压工作范围一般在430VDC~700VDC 之间,而一般的高压电容都在400VDC左右,为了满足耐压需要就必须是二个400VDC的电容串起来作800VDC。

容量选择≥60uf/A均压电阻:防止由于储能电容电压的不均烧坏储能电容;因为二个电解电容不可能做成完全一致,这样每个电容上所承受的电压就可能不同,承受电压高的发热严重(电容里面有等效串联电阻)或超过耐压值而损坏。

C2电容;吸收电容,主要作用为吸收IGBT的过流与过压能量。

(2)直-交部分VT1-VT6逆变管(IGBT绝缘栅双极型功率管):构成逆变电路的主要器件,也是变频器的核心元件。

把直流电逆变频率,幅值都可调的交流电。

VT1-VT6是续流二极:作用是把在电动机在制动过程中将再生电流返回直流电提供通道并为逆变管VT1-VT6在交替导通和截止的换相过程中,提供通道。

(3)控制部分:电源板、驱动板、控制板(CPU板)电源板:开关电源电路向操作面板、主控板、驱动电路、检测电路及风扇等提供低压电源,开关电源提供的低压电源有:±5V、±15V 、±24V向CPU其附属电路、控制电路、显示面板等提供电源。

驱动板:主要是将CPU生成的PWM脉冲经驱动电路产生符合要求的驱动信号激励IGBT输出电压。

控制板(CPU板):也叫CPU板相当人的大脑,处理各种信号以及控制程序等部分[注:再次整流(直流变交流)--->更贴切的叫法是逆变!在这里感谢蔡工给我们编辑们提的意见!也欢迎大家多给我们编辑组提出更多宝贵的意见和建议!mym(2005.08.23) ](三)电机的旋转速度为什么能够自由地改变?*1: r/min电机旋转速度单位:每分钟旋转次数,也可表示为rpm.例如:2极电机50Hz 3000 [r/min]4极电机50Hz 1500 [r/min]$电机的旋转速度同频率成比例本文中所指的电机为感应式交流电机,在工业中所使用的大部分电机均为此类型电机。

感应式交流电机(以后简称为电机)的旋转速度近似地确决于电机的极数和频率。

由电机的工作原理决定电机的极数是固定不变的。

由于该极数值不是一个连续的数值(为2的倍数,例如极数为2,4,6),所以一般不适和通过改变该值来调整电机的速度。

另外,频率能够在电机的外面调节后再供给电机,这样电机的旋转速度就可以被自由的控制。

因此,以控制频率为目的的变频器,是做为电机调速设备的优选设备。

n = 60f/pn: 同步速度f: 电源频率p: 电机极对数$ 改变频率和电压是最优的电机控制方法如果仅改变频率而不改变电压,频率降低时会使电机出于过电压(过励磁),导致电机可能被烧坏。

因此变频器在改变频率的同时必须要同时改变电压。

输出频率在额定频率以上时,电压却不可以继续增加,最高只能是等于电机的额定电压。

例如:为了使电机的旋转速度减半,把变频器的输出频率从50Hz改变到25Hz,这时变频器的输出电压就需要从400V改变到约200V2. 当电机的旋转速度(频率)改变时,其输出转矩会怎样?*1: 工频电源由电网提供的动力电源(商用电源)(四)起动电流当电机开始运转时,变频器的输出电流------变频器驱动时的起动转矩和最大转矩要小于直接用工频电源驱动------ 电机在工频电源供电时起动和加速冲击很大,而当使用变频器供电时,这些冲击就要弱一些。

工频直接起动会产生一个大的起动电流。

而当使用变频器时,变频器的输出电压和频率是逐渐加到电机上的,所以电机起动电流和冲击要小些。

通常,电机产生的转矩要随频率的减小(速度降低)而减小。

减小的实际数据在有的变频器手册中会给出说明。

通过使用磁通矢量控制的变频器,将改善电机低速时转矩的不足,甚至在低速区电机也可输出足够的转矩。

(五)当变频器调速到大于50Hz频率时,电机的输出转矩将降低- 通常的电机是按50Hz电压设计制造的,其额定转矩也是在这个电压范围内给出的。

因此在额定频率之下的调速称为恒转矩调速. (T=Te, P<=Pe) 变频器输出频率大于50Hz频率时,电机产生的转矩要以和频率成反比的线性关系下降。

当电机以大于50Hz频率速度运行时,电机负载的大小必须要给予考虑,以防止电机输出转矩的不足。

举例,电机在100Hz时产生的转矩大约要降低到50Hz时产生转矩的1/2。

因此在额定频率之上的调速称为恒功率调速. (P=Ue*Ie)(六)变频器50Hz以上的应用情况大家知道, 对一个特定的电机来说, 其额定电压和额定电流是不变的.如变频器和电机额定值都是: 15kW/380V/30A, 电机可以工作在50Hz以上当转速为50Hz时, 变频器的输出电压为380V, 电流为30A. 这时如果增大输出频率到60Hz, 变频器的最大输出电压电流还只能为380V/30A. 很显然输出功率不变. 所以我们称之为恒功率调速.这时的转矩情况怎样呢?因为P=wT (w:角速度, T:转矩). 因为P不变, w增加了, 所以转矩会相应减小.我们还可以再换一个角度来看:电机的定子电压U = E + I*R (I为电流, R为电子电阻, E为感应电势)可以看出, U,I不变时, E也不变.而E = k*f*X, (k:常数, f: 频率, X:磁通), 所以当f由50-->60Hz时, X会相应减小对于电机来说, T=K*I*X, (K:常数, I:电流, X:磁通), 因此转矩T会跟着磁通X减小而减小.同时, 小于50Hz时, 由于I*R很小, 所以U/f=E/f不变时, 磁通(X)为常数. 转矩T和电流成正比. 这也就是为什么通常用变频器的过流能力来描述其过载(转矩)能力. 并称为恒转矩调速(额定电流不变-->最大转矩不变)结论: 当变频器输出频率从50Hz以上增加时, 电机的输出转矩会减小.(七)其他和输出转矩有关的因素发热和散热能力决定变频器的输出电流能力,从而影响变频器的输出转矩能力。

载波频率: 一般变频器所标的额定电流都是以最高载波频率, 最高环境温度下能保证持续输出的数值. 降低载波频率, 电机的电流不会受到影响。

但元器件的发热会减小。

环境温度:就象不会因为检测到周围温度比较低时就增大变频器保护电流值.海拔高度: 海拔高度增加, 对散热和绝缘性能都有影响.一般1000m以下可以不考虑. 以上每1000米降容5%就可以了.(八)矢量控制是怎样改善电机的输出转矩能力的?*1: 转矩提升此功能增加变频器的输出电压(主要是低频时),以补偿定子电阻上电压降引起的输出转矩损失,从而改善电机的输出转矩。

$ 改善电机低速输出转矩不足的技术使用"矢量控制",可以使电机在低速,如(无速度传感器时)1Hz(对4极电机,其转速大约为30r/min)时的输出转矩可以达到电机在50Hz供电输出的转矩(最大约为额定转矩的150%)。

对于常规的V/F控制,电机的电压降随着电机速度的降低而相对增加,这就导致由于励磁不足,而使电机不能获得足够的旋转力。

为了补偿这个不足,变频器中需要通过提高电压,来补偿电机速度降低而引起的电压降。

变频器的这个功能叫做"转矩提升"(*1)。

转矩提升功能是提高变频器的输出电压。

然而即使提高很多输出电压,电机转矩并不能和其电流相对应的提高。

因为电机电流包含电机产生的转矩分量和其它分量(如励磁分量)。

"矢量控制"把电机的电流值进行分配,从而确定产生转矩的电机电流分量和其它电流分量(如励磁分量)的数值。

"矢量控制"可以通过对电机端的电压降的响应,进行优化补偿,在不增加电流的情况下,允许电机产出大的转矩。

此功能对改善电机低速时温升也有效。

变频器基础原理知识1.变频器基础1: VVVF 是Variable V oltage and Variable Frequency 的缩写,意为改变电压和改变频率,也就是人们所说的变压变频。

2: CVCF 是Constant V oltage and Constant Frequency 的缩写,意为恒电压、恒频率,也就是人们所说的恒压恒频。

我们使用的电源分为交流电源和直流电源,一般的直流电源大多是由交流电源通过变压器变压,整流滤波后得到的。

交流电源在人们使用电源中占总使用电源的95%左右。

无论是用于家庭还是用于工厂,单相交流电源和三相交流电源,其电压和频率均按各国的规定有一定的标准,如我国大陆规定,直接用户单相交流电为220V,三相交流电线电压为380V,频率为50Hz,其它国家的电源电压和频率可能于我国的电压和频率不同,如有单相100V/60Hz,三相200V/60Hz等等,标准的电压和频率的交流供电电源叫工频交流电。

通常,把电压和频率固定不变的工频交流电变换为电压或频率可变的交流电的装置称作“变频器”。

为了产生可变的电压和频率,该设备首先要把电源的交流电变换为直流电(DC),这个过程叫整流。

把直流电(DC)变换为交流电(AC)的装置,其科学术语为“inverter”(逆变器)。

相关文档
最新文档
