在电力系统故障中,非对称三相故障可以分解出正序分量、负序分量和零序分量,而变压器线圈中性点接地通道就是零序电流途径通道,零序保护装置是根据零序电压和零序电流大小有选择地切除故障变压器。

110kV、220kV是供电网络的主要电压等级,由于电压很高,中性点一般采用直接接地方式,由于继电保护整定配置及防止通讯干扰等方面的要求,为了限制单相短路电流,其中有部分变压器采用中性点不接地方式。

【限制单相短路电流的目的:1、使单相短路电流不大于三相短路电流,因选择设备均按三相短路电流来校验的,以防损坏。

2、控制单相短路电流的数值和在系统中的分布,满足零序保护的需要。

3、减少不对称的单相短路电流对通信系统的干扰。

】而为了防止中性点不接地,变压器中性点电压在故障时升高伤害变压器绝缘,所以不直接接地的变压器中性点采用间隙保护。

当中性点电压升高时,空气间隙被击穿引燃电弧,将中性点接地。

当电压降低后,电弧熄灭,中性点又不接地了。

如果在这个间隙保护回路上加一个电流互感器,在保护动作时,电流流过发出信号,如果其他保护没有正确动作,电流一直持续,经过一定延时,也能动作跳开开关。

110KV、220KV、330KV、500KV电力变压器中性点必须安装间隙接地保护装置,从而实现变压器中性点接地运行或不接地运行2种不同的运行方式。

接地间隙的选择决定保护装置的稳定性。

实际工程中的间隙有2种,分别为棒间隙与球间隙。

一般来说,棒间隙为极不均匀电场,放电电压不稳定,分散性大,从而决定了其保护性能差。

球间隙为均匀电场,放电电压稳定,分散性小,保护性能好。

基于此,变压器中性点间隙接地保护装置主要采用球形放电间隙方式,比惯用的棒形放电间隙放电电压准确率高、分散性小、特性稳定,与避雷器特性及主要变压器的绝缘配合精确、充分有效,热容量大,不易烧损。

提高了保护安全性和保护效果。

变压器中性点直接接地零序电流保护和中性点间隙接地保护的构成及工作原理

变压器中性点直接接地零序电流保护和中性点间隙接地保护的构成及工作原理

变压器中性点直接接地零序电流保护和中性点间隙接地保护的构成及工作原理(2007-01-07 22:41:40)转载▼分类:工作目前大电流接地系统普遍采用分级绝缘的变压器,当变电站有两台及以上的分级绝缘的变压器并列运行时,通常只考虑一部分变压器中性点接地,而另一部分变压器的中性点则经间隙接地运行,以防止故障过程中所产生的过电压破坏变压器的绝缘。

为保证接地点数目的稳定,当接地变压器退出运行时,应将经间隙接地的变压器转为接地运行。

由此可见并列运行的分级绝缘的变压器同时存在接地和经间隙接地两种运行方式。

为此应配置中性点直接接地零序电流保护和中性点间隙接地保护。

这两种保护的原理接线如图23所示中性点直接接地零序电流保护:中性点直接接地零序电流保护一般分为两段,第一段由电流继电器1、时间继电器2、信号继电器3及压板4组成,其定值与出线的接地保护第一段相配合,0.5s切母联断路器。

第二段由电流继电器5、时间继电器6、信号继电器7和8压板9和10等元件组成,。

定值与出线接地保护的最后一段相配合,以短延时切除母联断路器及主变压器高压侧断路器,长延时切除主变压器三侧断路器。

中性点间隙接地保护:当变电站的母线或线路发生接地短路,若故障元件的保护拒动,则中性点接地变压器的零序电流保护动作将母联断路器断开,如故障点在中性点经间隙接地的变压器所在的系统中,此局部系统变成中性点不接地系统,此时中性点的电位将升至相电压,分级绝缘变压器的绝缘会遭到破坏,中性点间隙接地保护的任务就是在中性点电压升高至危及中性点绝缘之前,可靠地将变压器切除,以保证变压器的绝缘不受破坏。

间隙接地保护包括零序电流保护和零序过电压保护,两种保护互为备用。

零序电流保护由电流继电器12、时间继电器13、信号继电器14和压板15组成。

一次启动电流通常取100A 左右,时间取0.5s。

110kV变压器中性点放电间隙长度根据其绝缘可取115~ 158mm ,击穿电压可取63kV(有效值)。

间隙接地保护装置

间隙接地保护装置

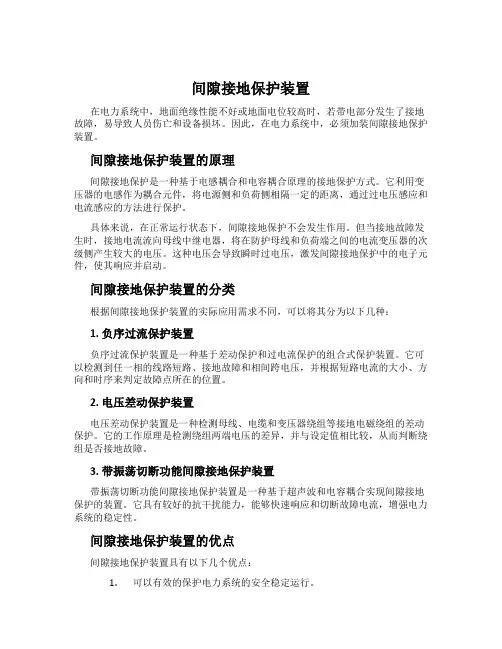

间隙接地保护装置在电力系统中,地面绝缘性能不好或地面电位较高时,若带电部分发生了接地故障,易导致人员伤亡和设备损坏。

因此,在电力系统中,必须加装间隙接地保护装置。

间隙接地保护装置的原理间隙接地保护是一种基于电感耦合和电容耦合原理的接地保护方式。

它利用变压器的电感作为耦合元件,将电源侧和负荷侧相隔一定的距离,通过过电压感应和电流感应的方法进行保护。

具体来说,在正常运行状态下,间隙接地保护不会发生作用。

但当接地故障发生时,接地电流流向母线中继电器,将在防护母线和负荷端之间的电流变压器的次级侧产生较大的电压。

这种电压会导致瞬时过电压,激发间隙接地保护中的电子元件,使其响应并启动。

间隙接地保护装置的分类根据间隙接地保护装置的实际应用需求不同,可以将其分为以下几种:1. 负序过流保护装置负序过流保护装置是一种基于差动保护和过电流保护的组合式保护装置。

它可以检测到任一相的线路短路、接地故障和相间跨电压,并根据短路电流的大小、方向和时序来判定故障点所在的位置。

2. 电压差动保护装置电压差动保护装置是一种检测母线、电缆和变压器绕组等接地电磁绕组的差动保护。

它的工作原理是检测绕组两端电压的差异,并与设定值相比较,从而判断绕组是否接地故障。

3. 带振荡切断功能间隙接地保护装置带振荡切断功能间隙接地保护装置是一种基于超声波和电容耦合实现间隙接地保护的装置。

它具有较好的抗干扰能力,能够快速响应和切断故障电流,增强电力系统的稳定性。

间隙接地保护装置的优点间隙接地保护装置具有以下几个优点:1.可以有效的保护电力系统的安全稳定运行。

2.响应速度快,能够快速切断故障电流,避免设备损坏和人员伤亡的发生。

3.抗干扰能力强,能够有效地防止非故障情况下的误动作。

间隙接地保护装置的应用间隙接地保护装置广泛应用于高压变电站、变配电所、工矿企业的配电系统以及交通运输、煤炭等行业中的电力设备中。

它在电力系统中扮演着重要的角色,保护着人们的生命财产安全和电力系统的正常运行。

BZJ变压器中性点接地成套装置说明书

BZJ变压器中性点接地成套装置说明书

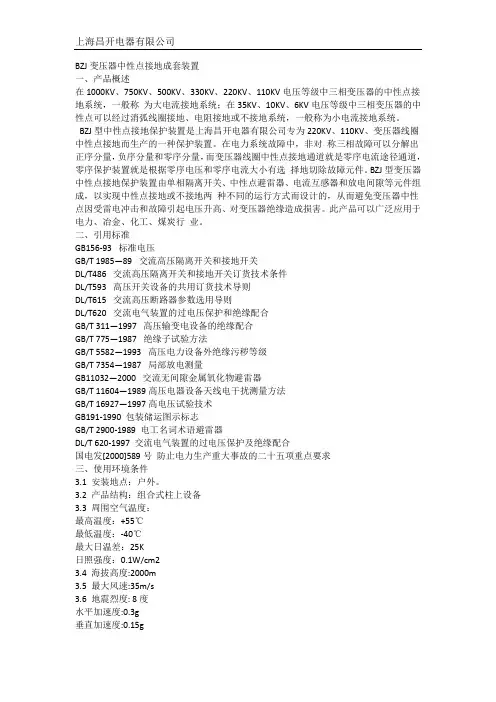

BZJ变压器中性点接地成套装置一、产品概述在1000KV、750KV、500KV、330KV、220KV、110KV电压等级中三相变压器的中性点接地系统,一般称为大电流接地系统;在35KV、10KV、6KV电压等级中三相变压器的中性点可以经过消弧线圈接地、电阻接地或不接地系统,一般称为小电流接地系统。

BZJ型中性点接地保护装置是上海昌开电器有限公司专为220KV、110KV、变压器线圈中性点接地而生产的一种保护装置。

在电力系统故障中,非对称三相故障可以分解出正序分量,负序分量和零序分量,而变压器线圈中性点接地通道就是零序电流途径通道,零序保护装置就是根据零序电压和零序电流大小有选择地切除故障元件。

BZJ型变压器中性点接地保护装置由单相隔离开关、中性点避雷器、电流互感器和放电间隙等元件组成,以实现中性点接地或不接地两种不同的运行方式而设计的,从而避免变压器中性点因受雷电冲击和故障引起电压升高、对变压器绝缘造成损害。

此产品可以广泛应用于电力、冶金、化工、煤炭行业。

二、引用标准GB156-93 标准电压GB/T 1985—89 交流高压隔离开关和接地开关DL/T486 交流高压隔离开关和接地开关订货技术条件DL/T593 高压开关设备的共用订货技术导则DL/T615 交流高压断路器参数选用导则DL/T620 交流电气装置的过电压保护和绝缘配合GB/T 311—1997 高压输变电设备的绝缘配合GB/T 775—1987 绝缘子试验方法GB/T 5582—1993 高压电力设备外绝缘污秽等级GB/T 7354—1987 局部放电测量GB11032—2000 交流无间隙金属氧化物避雷器GB/T 11604—1989高压电器设备天线电干扰测量方法GB/T 16927—1997高电压试验技术GB191-1990 包装储运图示标志GB/T 2900-1989 电工名词术语避雷器DL/T 620-1997 交流电气装置的过电压保护及绝缘配合国电发[2000]589号防止电力生产重大事故的二十五项重点要求三、使用环境条件3.1 安装地点:户外。

变压器中性点间隙接地保护装置应用研究

变压器中性点间隙接地保护装置应用研究
l 气工程与自动化OD ni nceg u inha 电 .iq oghn d gu a g y Zo
= !! !! !! ! ±!! ! ! = !! !!! ! ! != == ==一
变 压 器 中性 点 间隙接 地 保 护 装置 应用 研 究
丁双 松 徐 航
( 兰溪 市 供 电局 , 江 金 华 3 10 ) 浙 2 10
业化。 22 有 效 保 护 . 性 稳 定 . 特
33 .
图 1 接 地保护装置结构图
电 流 互 感 器 选 用
号, 如果其 他保 护 没有 正确 动作 , 电流
或不接 地运 行 2种 不同 的运行 方式 。
ቤተ መጻሕፍቲ ባይዱ
( H 系统 ) () 5 z 0 。 6 安装 场所 的空气 中不 应 含化 学腐 蚀气 体和蒸 气 , 无爆 炸性 尘埃 。
32 使 用 注 意 事 项 .
1 技 术 数 据
变 压器 中性 点 间隙接 地保 护装 置 的技术 数据 如表 1 示 。 所
《 高压 输 变 电设 备的 绝缘 配 合》 国家 电 网公 司十 八 项 电 网重 大 及“ 反事 故 措 施 ” 国 家及 行 业 标准 的有 关 规 定 设 计 , 配 套 专 门的 等 并
工艺 流程 、 检验 流程 和 设 备 , 证产 品制 造 的流 程 化 、 准 化和 专 保 标

要: 基于 高压 线路变压器 中性 点电压升高造成对变压 器的损害 , 究了中性点 间隙接 地保护装置 的设计思路与应用条件 , 研 在分析接地
保 护 装 置 技 术 参 数 的 基 础 上 ,详 细 探 讨 了设 计 特 点 ,论 述 了工 程 实 践 中接 地 保 护 装 置 使 用 时 的注 意 事 项 与 中性 点 间 隙 对 接 地 装 置 稳 定 性 的 影

中性点成套保护装置

中性点成套保护装置

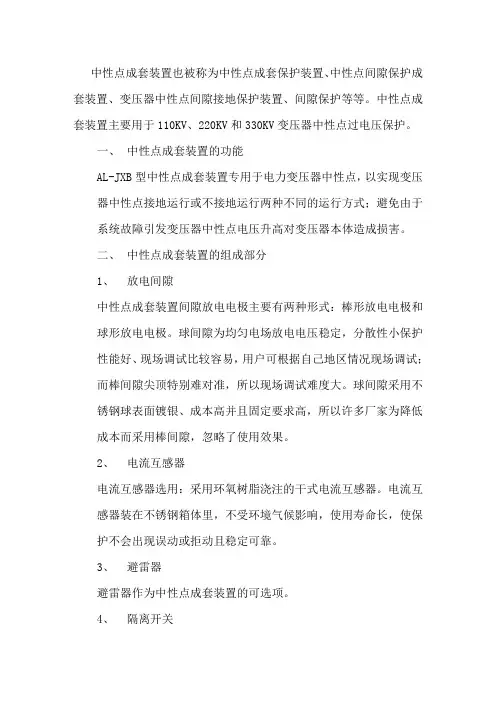

中性点成套装置也被称为中性点成套保护装置、中性点间隙保护成套装置、变压器中性点间隙接地保护装置、间隙保护等等。

中性点成套装置主要用于110KV、220KV和330KV变压器中性点过电压保护。

一、中性点成套装置的功能AL-JXB型中性点成套装置专用于电力变压器中性点,以实现变压器中性点接地运行或不接地运行两种不同的运行方式;避免由于系统故障引发变压器中性点电压升高对变压器本体造成损害。

二、中性点成套装置的组成部分1、放电间隙中性点成套装置间隙放电电极主要有两种形式:棒形放电电极和球形放电电极。

球间隙为均匀电场放电电压稳定,分散性小保护性能好、现场调试比较容易,用户可根据自己地区情况现场调试;而棒间隙尖顶特别难对准,所以现场调试难度大。

球间隙采用不锈钢球表面镀银、成本高并且固定要求高,所以许多厂家为降低成本而采用棒间隙,忽略了使用效果。

2、电流互感器电流互感器选用:采用环氧树脂浇注的干式电流互感器。

电流互感器装在不锈钢箱体里,不受环境气候影响,使用寿命长,使保护不会出现误动或拒动且稳定可靠。

3、避雷器避雷器作为中性点成套装置的可选项。

4、隔离开关隔离开关包括手动隔离开关和电动隔离开关两种。

5、操作机构中兴点成套装置的操作机构也是选配项,主要包括电动操作机构和手动操作机构两种。

6、底座另外中性点成套装置也可选配避雷器在线监测器、支柱等等。

三、设备接线原理图四、安装尺寸五、中性点成套装置外形图六、中兴点成套装置安装要求1、设备可利用底座的4个安装孔进行吊装,不得把吊绳捆绑在瓷柱上,防止损坏设备。

2、固定操作机构的槽钢支架和由操作机构到隔离开关导电杆转轴的钢管,不在本装置的供货范围内。

均由安装单位现场制作,长度、尺寸现场确定。

3、设备应可靠接地。

4、产品的外形及尺寸以实际供货为准。

5、隔离开关的安装可参照附件GW8系列中性点隔离开关的安装说明进行。

一种电力变压器中性点间隙保护装置[实用新型专利]

一种电力变压器中性点间隙保护装置[实用新型专利]

专利名称:一种电力变压器中性点间隙保护装置专利类型:实用新型专利
发明人:徐璞,赵俊岭,史小川
申请号:CN201020274638.1
申请日:20100729
公开号:CN201733072U
公开日:
20110202
专利内容由知识产权出版社提供
摘要:本实用新型涉及一种电力变压器中性点间隙保护装置,尤其是适用于对110kV及以上电压等级电力变压器的中性点过电压的抑制和保护。

技术方案是包含安装在装置底座(1)上的隔离开关(2)、氧化锌避雷器(3)、电流互感器(4)和距离可调的放电间隙(5)、高度可调的放电间隙下支杆(6),距离可调的放电间隙水平安装在氧化锌避雷器和电流互感器之间,放电间隙由高度可调的放电间隙下支杆支撑,高度可调的放电间隙下支杆设置在电流互感器上。

依本实用新型设计的变压器中性点间隙保护装置可以调整放电间隙的高度,可以和不同尺寸的氧化锌避雷器、电流互感器配合使用,提高了产品的标准化程度,增加了产品的可维护性,是一种理想的电力设备。

申请人:保定天威集团有限公司,保定天威北方电气自动化有限公司
地址:071051 河北省保定市银杏路198号金迪花园综合楼
国籍:CN
代理机构:唐山顺诚专利事务所
代理人:于文顺
更多信息请下载全文后查看。

变压器中性点间隙接地保护装置[实用新型专利]

变压器中性点间隙接地保护装置[实用新型专利]

专利名称:变压器中性点间隙接地保护装置专利类型:实用新型专利
发明人:冯西正,周立安,杨占群,刘建辉,吴建彬申请号:CN200920103854.7
申请日:20090724
公开号:CN201541119U
公开日:
20100804
专利内容由知识产权出版社提供
摘要:本实用新型公开了一种变压器中性点间隙接地保护装置,隔离开关、避雷器、放电间隙和电流互感器安装在支架上;放电间隙的两电极为棒形,其端头为半球形,由钛基铂金制成,至少一个电极上设有间隙距离调整机构,其中一个电极安装在避雷器上端,另一个电极安装在电流互感器上,通过电流互感器接地,两电极棒的端头形成的放电间隙呈“一”字形。

本实用新型结构紧凑、合理,体积小,现场施工省时、省力,施工周期短,施工占地面积小。

间隙电场分布均匀,分散性小,准确性高,放电间隙的电极端头可长久在室外而不锈蚀,且在电击冲击下不变形,无需更换,维护工作量小。

放电间隙呈水平方向,在雨雪、大风天气时,不会造成放电间隙短路或者间隙缩短,间隙距离变大现象。

申请人:保定中恒电气有限公司
地址:071051 河北省保定市高新区竞秀街677号火炬产业园
国籍:CN
代理机构:保定市燕赵恒通知识产权代理事务所
代理人:杨玉清
更多信息请下载全文后查看。

一种主变压器中性点隔离开关接地装置[实用新型专利]

一种主变压器中性点隔离开关接地装置[实用新型专利]

专利名称:一种主变压器中性点隔离开关接地装置专利类型:实用新型专利
发明人:李小炳,徐建良,张舒洁,梅斌
申请号:CN201721451651.8
申请日:20171103
公开号:CN207303799U
公开日:
20180501
专利内容由知识产权出版社提供
摘要:本实用新型公开了一种主变压器中性点隔离开关接地装置,属于主变压器设备技术领域。

现有技术的开关接地装置占地空间大,需进行高压试验,加大了设备的计划停电时间,影响了供电的连续性、可靠性。

一种主变压器中性点隔离开关接地装置,包括用于控制变压器中性点是否接地的中性点隔离开关以及用于接地的接地件,所述接地件为绝缘管形母线,所述绝缘管形母线上端部与中性点隔离开关可拆卸式连接。

本实用新型的接地件为绝缘管形母线相比中性点接地钢管,无需设置中性点围栏,占地面积小,结构更加紧凑;设置绝缘管形母线代替电缆,则可以减少因试验带来的停电时间,同时也大大减少运行维护的时间,增加供电的连续性、可靠性。

申请人:国网浙江省电力公司舟山供电公司,国网浙江省电力有限公司,国家电网公司
地址:316021 浙江省舟山市定海临城街道定沈路669号
国籍:CN
代理机构:浙江翔隆专利事务所(普通合伙)
代理人:王晓燕
更多信息请下载全文后查看。

新研发变压器中性点间接隙保护装置

新研发变压器中性点间接隙保护装置

系列新研发-变压器中性点间隙保护装置产品说明书保定奥兰电气科技有限责任公司一、产品用途1.AL-JXB型新研发的变压器中性点间隙接地保护装置专用于110KV、220KV、330KV、500KV电力变压器中性点,以实现变压器中性点接地运行或不接地运行两种不同的运行方式;从而避免由于系统故障,引发变压器中性点电压升高造成对变压器的损害。

本产品广泛应用于电力、冶金、石化、建筑、环保等领域。

2.一般来说,棒间隙为极不均匀电场,放电电压不稳定分散性大从而决定了其保护性能差。

球间隙为均匀电场放电电压稳定,分散性小保护性能好。

球间隙现场调试比较容易,用户可根据自己地区情况现场调试;而棒间隙尖顶特别难对准,所以现场调试难度大。

球间隙采用不钢球表面镀银、成本高并且固定要求高,所以许多厂家为降低成本而采用棒间隙,但是并没有考虑使用效果。

3.电流互感器选用:采用环氧树脂浇筑的干式电流互感器。

电流互感器装在不锈钢箱体里,不受环境气候影响,使用寿命长。

使保护不会出现误动或拒动且稳定可靠。

产品的型号及技术参数AL—JXB—/S代表手动机构D代表电动机构系统电压等级变压器中性点间隙接地保护成套装置保定奥兰电气科技有限责任公司二、产品特点1、符合标准,专业制造新研发的AL-JXB型变压器中性点间隙保护装置严格按照GB1985-2004《高压交流隔离开关和接地开关》GB/T11022-1999《高压开关设备和控制设备的共用技术要求》GB11032-2000《交流无间隙金属氧化物避雷器》DL/T620-1997《交流电气装置的过电压保护及绝缘配合》GB5583-1985 《互感器局部放电测量》DL/T620-1997《交流电气装置的过电压保护和绝缘配合》、GB3111.1-1997《高压输变电设备的绝缘配合》及“国家电网公司十八项电网重大反事故措施”等国家及行业标准的有关规定设计、并配套专门的工艺流程、检验流程和设备、保证产品制造的流程化、标准化和专业化。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

DT-BZJ变压器中性点间隙接地保护装置
说明书
唐山东唐电器设备有限公司
目录
一、产品用途 (1)
二、引用标准 (1)
三、使用环境条件 (1)
四、型号含义 (2)
五、国家有关规定 (2)
六、技术数据 (4)
七、外形与地基安装图 (4)
八、外形及安装尺寸 (5)
九、运输及储存 (7)
十、安装要求 (7)
十一、产品验收 (7)
一、产品用途
中性点的运行方式不同,其技术特性和工作条件也不同,因而对运行的可靠性、设备绝缘及其保护措施的影响和要求也不一样。

DT-BZJ型变压器中性点间隙接地保护装置专用于110KV、220KV、330KV、500KV 电力变压器中性点,以实现中性点接地或不接地两种不同的运行方式而设计的,从而避免变压器中性点因受雷电冲击和故障引起电压升高、对变压器绝缘造成损害。

此产品可以广泛应用于电力、冶金、化工、煤炭行业。

二、引用标准
GB156-93 标准电压
GB/T 1985—89 交流高压隔离开关和接地开关
DL/T486 交流高压隔离开关和接地开关订货技术条件
DL/T593 高压开关设备的共用订货技术导则
DL/T615 交流高压断路器参数选用导则
DL/T620 交流电气装置的过电压保护和绝缘配合
GB/T 311—1997 高压输变电设备的绝缘配合
GB/T 775—1987 绝缘子试验方法
GB/T 5582—1993 高压电力设备外绝缘污秽等级
GB/T 7354—1987 局部放电测量
GB11032—2000 交流无间隙金属氧化物避雷器
GB/T 11604—1989高压电器设备天线电干扰测量方法
GB/T 16927—1997高电压试验技术
GB191-1990 包装储运图示标志
GB/T 2900-1989 电工名词术语避雷器
DL/T 620-1997 交流电气装置的过电压保护及绝缘配合
国电发[2000]589号防止电力生产重大事故的二十五项重点要求
三、使用环境条件
1.安装地点:户外。

2.产品结构:组合式柱上设备
3. 周围空气温度:
最高温度:+55℃
最低温度:-40℃
最大日温差:25K 日照强度:0.1W/cm2 4. 海拔高度:2000m 5. 最大风速:35m/s 6. 地震烈度: 8度
水平加速度:0.3g 垂直加速度:0.15g
7. 污秽等级: III 级(2.8KV/cm) 8. 覆冰厚度: 10mm
四、型号含义
型号举例:DT-BZJ-220S 则为唐山东唐电器设备有限公司生产的220KV 变压器中性点接地保护装置,操作机构为手动操作。

五、国家有关规定
根据国家电力公司制定的《防止电力生产重大事故的二十五项重点要求》〔国电发[2000]589号〕和有关网局《110-220KV 变压器中性点过电压保护方式规定》,现摘录如下:
1、当220KV 变电站有两台及以上主变运行时,应将其中一台主变高压绕组中性点直接接地。

2、110KV 、220KV 变压器不接地的中性点应装设间隙或采用避雷器与间隙并联保护方式。

因接地故障形成局部不接地系统时间隙应动作;系统以有效接地方式运行、发生单向接地故障时,间隙不应动作;避雷器应能承受单向接地时中性点的稳态电压升高。

间隙的标准雷电波放电电压和避雷器雷电冲击残压应低于变压器中性点雷电冲击耐受水平。

DT -BZJ -
操作机构,如:S :手动 D :电动电压等级,如:220KV 、110KV 变压器中性点接地保护装置
唐山东唐电器设备有限公司
3、220KV变压器〔自耦变除外〕的220KV绕组中性点为110KV绝缘水平〔LI400AC200〕,110KV绕组中性点为60KV绝缘水平〔LI325AC140〕,均应采用钢棒间隙与避雷器并联保护方式。

220KV绕组中性点宜选用Y1.5W-144/320型氧化锌,间隙距离宜选用300mm; 110KV绕组中性点宜选用Y1.5W-60/144型氧化锌,间隙距离宜选用140mm。

4、110KV变压器中性点采用以下保护方式
110KV绕组中性点为60KV绝缘水平(LI325AC140),宜选用Y
W-60/144型氧化锌
1.5
避雷器与140mm距离的间隙相并联。

W-60/144型氧化锌避110KV绕组中性点为44KV绝缘水平(LI250AC95),宜选用Y
1.5
雷器与120mm距离的间隙相并联。

110KV绕组中性点为35KV绝缘水平(LI185AC85),可以采用单独间隙保护,间隙距离宜选用115mm。

有关各方可以根据当地海拔高度和空气湿度放电间隙距离作适当调整。

5、棒间隙采用φ16mm镀锌圆钢,端部形状接近半圆无棱角〔不允许焊接铜球〕,尾端应有螺纹以便调节,间隙应水平布置以防止雨水短接。

避雷器应加装放电记数器,以便于巡视人员监视。

6、变压器不接地的中性点应增设间隙〔过流、过压〕保护,当系统单向接地且失去接地中性点时,间隙过电压保护经0.3~0.5秒时限动作并跳开变压器各侧断路
取自于高压母线,动作器;低压侧有发电电源的应在变电站装设解列装置,其中3U
O
时限应与间隙保护动作时间相配合。

六、技术数据
DT-BZJ 型变压器中性点接地保护装置如果单相接地隔离开关采用GW13系列的技术数据如下表:
DT-BZJ 型变压器中性点接地保护装置如果单相接地隔离开关采用GW8系列的技术数据如下表:
七、外形与地基安装图
1.变压器中性点电流互感器一般装设在变压器出线套管上,不包括在本装置内。

本装置接线图如图4所示。

2.订货时应告知变压器额定电压,电流互感器变比,隔离开关额定电流、操作机构形式,氧化锌避雷器额定电压等参数。

当未具体指定时,将按本说明书技术数据标准配置交货。

3.电流互感器二次侧设0.5/10P 两个次级。

供测量保护使用。

不用时应将其短路。

4.
连接到变压器中性点的导线截面和型式由用户决定。

八、外形及安装尺寸
图1 110KV的中性点接地保护装置外形尺寸(手动机构)
图2 110KV的中性点接地保护装置外形尺寸(电动机构)
图3 110KV的中性点接地保护装置安装尺寸
图4 接线图
安装尺寸如下表:单位:mm 型号高宽长底座孔径底座孔距
DT-BZJ-110 1315 370 1300 4×Ø20350×350
DT-BZJ-220 1900 370 1300 4×Ø20350×350
九、运输及储存
1.DT-BZJ型变压器中性点间隙保护成套装置装箱运输。

2.运输中应防雨、轻放、向上直立、防碰。

3.存放时应保持直立状态,存放地点环境温度在-40℃~+55℃范围内,不允许有易燃易爆性气体及化学物质。

十、安装要求
1.设备可利用底座的4个安装孔进行吊装,不得把吊绳捆绑在瓷柱上,防止损坏设备。

2.固定操作机构的槽钢支架和由操作机构到隔离开关导电杆转轴的钢管,不在本装置的供货范围内。

均由安装单位现场制作,长度、尺寸现场确定。

3.设备应可靠接地。

4.产品的外形及尺寸以实际供货为准。

5.隔离开关的安装可参照附件GW8系列中性点隔离开关的安装说明进行。

十一、产品验收
1.外观检查:
检查设备外观完好,附件齐全状况。

外观检查完成后,解开避雷器与间隙连接母线排,打开隔离开关。

进行以下参数性能测试:
2.氧化锌避雷器测试:
a.工频1 mA参考电压试验:
在避雷器两端施加工频电压,当通过避雷器的电流等于1mA时,测量加在避雷器上的工频电压,该电压应不低于避雷器额定电压。

b.直流1mA参考电压试验:
在避雷器两端施加直流电压(直流电压的脉动部分不大于±1.5%),当通过避雷器的电流为1mA时,测量加在避雷器上的直流电压值,该电压应不得小于技术数据表中的规定值。

c.泄漏电流试验:
在避雷器两端施加0.75倍直流1mA参考电压,测出流过避雷器的漏电流,该电流值应不大于50μA。

注:严禁给避雷器做工频放电电压试验。

3.隔离开关机械操作和机械特性试验:
对隔离开关进行10次分、合闸空载操作,每次都应达到合闸位置和分闸位置。

且整个过程中隔离开关各部分无损害。

4.放电间隙测试:
工频放电电压试验:
在试验变压器原边串联一块10A及以上的电流表。

在间隙的进线端子与接地端子N之间施加工频电压,试验时施加到放电间隙的电压应从零开始,在高压侧能准确读数的条件下,迅速升压到间隙放电为止(观察电流表,当电流发生突变时,表明间隙放电,此刻的电压值应为工频放电电压值)。

每次放电后,应在0.2秒内切断工频电源。

每连续两次试验时间间隔不小于10S,测量次数为3次,每次所测的放电电压值应符合技术数据表中规定。

注:如果工频放电电压值超出范围,可对间隙进行微调。

在上述试验过程中无沿面放电、闪络现象,参数符合要求即为合格。

5.试验完毕,恢复试验前拆开的避雷器和间隙的连接母线排。
