楼层刚度比
高层结构需要控制的几个比值：轴压比、周期比、剪重比、刚度比、位移比、刚重比、层间受剪承载力之比
高层结构需要控制的几个比值：轴压比、周期比、剪重比、刚度比、位移比、刚重比、层间受剪承载力之比1.轴压比轴压比主要是控制结构的延性，具体要求见抗规6.3.6和6.4.5，高规6.4.2和7.2.14。
轴压比过大则结构的延性要求无法保证，此时应加大截面面积或提高混凝土强度；轴压比过小，则结构的经济性不好，此时应减小截面面积。
PKPM中的查看方法：2.周期比周期比控制的是结构侧向刚度与扭转刚度之间的相对关系，它的目的是使抗侧力构件的平面布置更合理，使结构不致于出现过大的扭转效应。
一句话，周期比不是要求结构足够结实，而是要求结构承载布置合理，具体要求见高规4.3.5。
刚度越大，周期越小。
抗侧力构件对结构扭转刚度的贡献与其距结构刚心的距离成正比，意思是结构外围的抗侧力构件对结构的扭转刚度贡献最大。
结构的第一、第二振型宜为平动，扭转周期宜出现在第三振型及以后。
当第一振型为扭转时，说明结构的扭转刚度相对于其两个主轴的侧移刚度过小，此时应沿两个主轴适当加强结构外围的刚度，或沿两个主轴适当削弱结构内部的刚度。
当第二振型为扭转时，说明结构沿两个主轴的侧移刚度相差较大，结构的扭转刚度相对于其中一主轴（第一振型转角方向）的侧移刚度是合理的，但对于另一主轴（第三振型转角方向）的侧移刚度过小，此时应适当削弱结构内部沿第三振型转角方向的刚度或适当加强结构外围（主要是沿第一振型转角方向）的刚度。
PKPM中的查看方法：3.位移比位移比是指采用刚性楼板假定下，端部最大位移（层间位移）与两端位移（层间位移）平均值的比，位移比的大小反映了结构的扭转效应，同周期比的概念一样都是为了控制建筑的扭转效应提出的控制参数。
见抗规3.4.3，高规4.3.5。
位移比不满足时只能经过人工调整结构平面布置,减小结构刚心与形心的偏心距。
调整方法如下:(1)由于位移比是在刚性楼板假定下计算的,最大位移比往往出如今结构的四角部位,因此应留意调整结构外围对应位置抗侧力构件的刚度;同时在设计中,应在结构措施上对楼板的刚度予以保证。

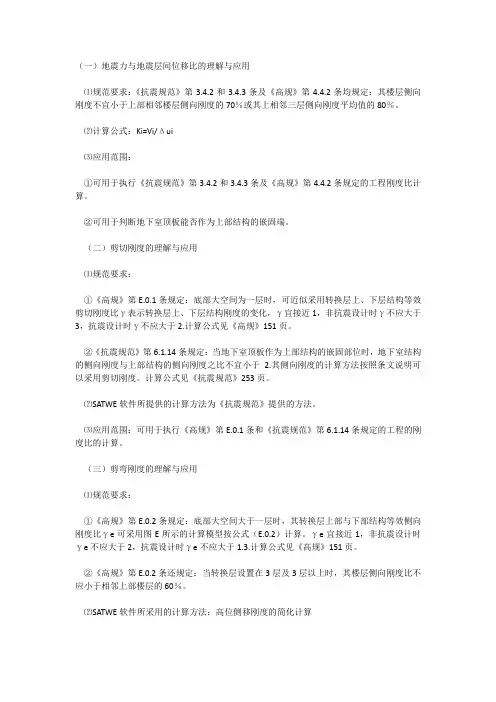

层刚度比计算
（一）地震力与地震层间位移比的理解与应用⑴规范要求：《抗震规范》第3.4.2和3.4.3条及《高规》第4.4.2条均规定：其楼层侧向刚度不宜小于上部相邻楼层侧向刚度的70％或其上相邻三层侧向刚度平均值的80％。
⑵计算公式：Ki=Vi/Δui⑶应用范围：①可用于执行《抗震规范》第3.4.2和3.4.3条及《高规》第4.4.2条规定的工程刚度比计算。
②可用于判断地下室顶板能否作为上部结构的嵌固端。
（二）剪切刚度的理解与应用⑴规范要求：①《高规》第E.0.1条规定：底部大空间为一层时，可近似采用转换层上、下层结构等效剪切刚度比γ表示转换层上、下层结构刚度的变化，γ宜接近1，非抗震设计时γ不应大于3，抗震设计时γ不应大于2.计算公式见《高规》151页。
②《抗震规范》第6.1.14条规定：当地下室顶板作为上部结构的嵌固部位时，地下室结构的侧向刚度与上部结构的侧向刚度之比不宜小于2.其侧向刚度的计算方法按照条文说明可以采用剪切刚度。
计算公式见《抗震规范》253页。
⑵SATWE软件所提供的计算方法为《抗震规范》提供的方法。
⑶应用范围：可用于执行《高规》第E.0.1条和《抗震规范》第6.1.14条规定的工程的刚度比的计算。
（三）剪弯刚度的理解与应用⑴规范要求：①《高规》第E.0.2条规定：底部大空间大于一层时，其转换层上部与下部结构等效侧向刚度比γe可采用图E所示的计算模型按公式（E.0.2）计算。
γe宜接近1，非抗震设计时γe 不应大于2，抗震设计时γe不应大于1.3.计算公式见《高规》151页。
②《高规》第E.0.2条还规定：当转换层设置在3层及3层以上时，其楼层侧向刚度比不应小于相邻上部楼层的60％。
⑵SATWE软件所采用的计算方法：高位侧移刚度的简化计算⑶应用范围：可用于执行《高规》第E.0.2条规定的工程的刚度比的计算。
（四）《上海规程》对刚度比的规定《上海规程》中关于刚度比的适用范围与国家规范的主要不同之处在于：⑴《上海规程》第6.1.19条规定：地下室作为上部结构的嵌固端时，地下室的楼层侧向刚度不宜小于上部楼层刚度的1.5倍。
高层结构设计中六个“比”的控制与调整
引言：高层建筑（10层及10层以上或房屋高度超过28m的建筑物）的应用日益广泛，由于高层建筑相对较柔，水平荷载作用效应明显，在满足使用条件下如何才能达到既安全又经济的设计要求，这是结构设计人员必须去追求与面对的。
对于混凝土结构，一般需要控制一些参数，宏观控制的5大比值：周期比，位移比，刚度比，剪重比，刚重比。
微观控制的6大比值：轴压比，剪压比，剪跨比，跨高比，高厚比（剪力墙），长细比（柱），位移比。
对于高层结构设计来说，位移比、周期比、刚度比、刚重比、剪重比、轴压比是保证结构规则、安全、经济的六个极其重要的参数，《建筑抗震设计规范GB 50011-2010》（以下简称为抗规）;《混凝土结构设计规范GB 50010-2010》（以下简称为砼规）;《高层建筑混凝土结构技术规程JGJ3-2010》（以下简称为高规）均在相关章节对以上”六个比”进行了严格控制。
在初步设计和施工图设计阶段，结构设计和审图人员对以上”六个比”都非常重视，各类结构设计软件也对这”六个比”有详细的电算结果输出，便于设计人员进行分析与调整。
本文仅以我国目前较为权威且应用最为广泛的PKPM软件中的SATWE程序的电算结果，结合规范条文的要求，谈谈如何对电算结果进行判读、控制与调整。
1.位移比（层间位移比）：1.1名词释义：位移比：即楼层竖向构件的最大水平位移与平均水平位移的比值。
层间位移比：即楼层竖向构件的最大层间位移角与平均层间位移角的比值。
最大水平位移：墙顶、柱顶节点的最大水平位移。
平均水平位移：墙顶、柱顶节点的最大水平位移与最小水平位移之和除2。
层间位移角：墙、柱层间位移与层高的比值。
最大层间位移角：墙、柱层间位移角的最大值。
平均层间位移角：墙、柱层间位移角的最大值与最小值之和除2。
1.2控制目的：高层建筑层数多，高度大，为了保证高层建筑结构具有必要的刚度，应对其最大位移和层间位移加以控制，位移比的大小是反映结构平面规则与否的重要依据，它侧重控制的是结构侧向刚度和扭转之间的一种相对关系，而非绝对大小，它的目的是使结构抗侧力构件布置更有效、更合理。
高层结构设计,这七个比值必须控制好
高层结构设计，这七个比值必须要把控好1、轴压比：主要为控制结构的延性，规范对墙肢和柱均有相应限值要求，见抗规6.3.7和6.4.6，高规6.4.2和7.2.14。
轴压比不满足时的调整方法：1）程序调整：SATWE程序不能实现。
2）人工调整：增大该墙、柱截面或提高该楼层墙、柱混凝土强度。
2、剪重比：主要为控制各楼层最小地震剪力，确保结构安全性，见抗规5.2.5，高规3.3.13。
这个要求如同最小配筋率的要求，算出来的地震剪力如果达不到规范的最低要求，就要人为了进一步提高，并按这个最低要求完成后续的计算。
剪重比不满足时的调整方法：1）程序调整：在SATWE的“调整信息”中勾选“按抗震规范5.2.5调整各楼层地震内力”后，SATWE按抗规5.2.5自动将楼层最小地震剪力系数直接乘以该层及以上重力荷载代表值之和，用以调整该楼层地震剪力，以满足剪重比要求。
2）人工调整：如果还需人工干预，可按下列三种情况进行调整：a）当地震剪力偏小而层间侧移角又偏大时，说明结构过柔，宜适当加强墙、柱截面，提高刚度；b）当地震剪力偏大而层间侧移角又偏小时，说明结构过刚，宜适当减小墙、柱截面，降低刚度以取得合适的经济技术指标；c）当地震剪力偏小而层间侧移角又妥当时，可在SATWE的“调整信息”中的“全楼地震作用放大系数”中输入大于1的系数增大地震作用，以满足剪重比要求。
3、刚度比：主要为控制结构竖向规则性，以免竖向刚度突变，形成薄弱层，见抗规 3.4.2，高规4.4.2；对于形成的薄弱层则按高规5.1.14予以加强。
刚度比不满足时的调整方法：1）程序调整：如果某楼层刚度比的计算结果不满足要求，SATWE自动将该楼层定义为薄弱层，并按高规5.1.14将该楼层地震剪力放大1.15倍。
2）人工调整：如果还需人工干预，可适当降低本层层高和加强本层墙、柱或梁的刚度，适当提高上部相关楼层的层高和削弱上部相关楼层墙、柱或梁的刚度。
4、位移比：主要为控制结构平面规则性，以避免产生过大的偏心而导致结构产生较大的扭转效应。
三种刚度比的差别及实用范围
（一）地震力与地震层间位移比的理解与应用⑴规范要求：《抗震规范》第3.4.2和3.4.3条及《高规》第4.4.2条均规定：其楼层侧向刚度不宜小于上部相邻楼层侧向刚度的70％或其上相邻三层侧向刚度平均值的80％。
⑵计算公式：Ki=Vi/Δui⑶应用范围：①可用于执行《抗震规范》第3.4.2和3.4.3条及《高规》第4.4.2条规定的工程刚度比计算。
②可用于判断地下室顶板能否作为上部结构的嵌固端。
（二）剪切刚度的理解与应用⑴规范要求：①《高规》第E.0.1条规定：底部大空间为一层时，可近似采用转换层上、下层结构等效剪切刚度比γ表示转换层上、下层结构刚度的变化，γ宜接近1，非抗震设计时γ不应大于3，抗震设计时γ不应大于2.计算公式见《高规》151页。
②《抗震规范》第6.1.14条规定：当地下室顶板作为上部结构的嵌固部位时，地下室结构的侧向刚度与上部结构的侧向刚度之比不宜小于2.其侧向刚度的计算方法按照条文说明可以采用剪切刚度。
计算公式见《抗震规范》253页。
⑵SATWE软件所提供的计算方法为《抗震规范》提供的方法。
⑶应用范围：可用于执行《高规》第E.0.1条和《抗震规范》第6.1.14条规定的工程的刚度比的计算。
（三）剪弯刚度的理解与应用⑴规范要求：①《高规》第E.0.2条规定：底部大空间大于一层时，其转换层上部与下部结构等效侧向刚度比γe可采用图E所示的计算模型按公式（E.0.2）计算。
γe宜接近1，非抗震设计时γe不应大于2，抗震设计时γe不应大于1.3.计算公式见《高规》151页。
②《高规》第E.0.2条还规定：当转换层设置在3层及3层以上时，其楼层侧向刚度比不应小于相邻上部楼层的60％。
⑵SATWE软件所采用的计算方法：高位侧移刚度的简化计算⑶应用范围：可用于执行《高规》第E.0.2条规定的工程的刚度比的计算。
（四）《上海规程》对刚度比的规定《上海规程》中关于刚度比的适用范围与国家规范的主要不同之处在于：⑴《上海规程》第6.1.19条规定：地下室作为上部结构的嵌固端时，地下室的楼层侧向刚度不宜小于上部楼层刚度的1.5倍。
(完整版)层刚度计算的三种计算方法
层刚度计算的三种计算方法?层刚度比的含义是什么?（一）地震力与地震层间位移比的理解与应用⑴规范要求：《抗震规范》第3.4.2和3.4.3条及《高规》第4.4.2条均规定：其楼层侧向刚度不宜小于上部相邻楼层侧向刚度的70％或其上相邻三层侧向刚度平均值的80％。
⑵计算公式：Ki=Vi/Δui⑶应用范围：①可用于执行《抗震规范》第3.4.2和3.4.3条及《高规》第4.4.2条规定的工程刚度比计算。
②可用于判断地下室顶板能否作为上部结构的嵌固端。
（二）剪切刚度的理解与应用⑴规范要求：①《高规》第E.0.1条规定：底部大空间为一层时，可近似采用转换层上、下层结构等效剪切刚度比γ表示转换层上、下层结构刚度的变化，γ宜接近1，非抗震设计时γ不应大于3，抗震设计时γ不应大于2.计算公式见《高规》151页。
②《抗震规范》第6.1.14条规定：当地下室顶板作为上部结构的嵌固部位时，地下室结构的侧向刚度与上部结构的侧向刚度之比不宜小于2.其侧向刚度的计算方法按照条文说明可以采用剪切刚度。
计算公式见《抗震规范》253页。
⑵SATWE软件所提供的计算方法为《抗震规范》提供的方法。
⑶应用范围：可用于执行《高规》第E.0.1条和《抗震规范》第6.1.14条规定的工程的刚度比的计算。
（三）剪弯刚度的理解与应用⑴规范要求：①《高规》第E.0.2条规定：底部大空间大于一层时，其转换层上部与下部结构等效侧向刚度比γe可采用图E所示的计算模型按公式（E.0.2）计算。
γe宜接近1，非抗震设计时γe不应大于2，抗震设计时γe不应大于1.3.计算公式见《高规》151页。
②《高规》第E.0.2条还规定：当转换层设置在3层及3层以上时，其楼层侧向刚度比不应小于相邻上部楼层的60％。
⑵SATWE软件所采用的计算方法：高位侧移刚度的简化计算⑶应用范围：可用于执行《高规》第E.0.2条规定的工程的刚度比的计算。
（四）《上海规程》对刚度比的规定《上海规程》中关于刚度比的适用范围与国家规范的主要不同之处在于：⑴《上海规程》第6.1.19条规定：地下室作为上部结构的嵌固端时，地下室的楼层侧向刚度不宜小于上部楼层刚度的1.5倍。
结构设计之刚度比详解
第三章 刚度比 2014.7.16一、定义：刚度比是指结构竖向不同楼层的侧向刚度比值。
二、计算公式：⑴规范要求：①、②《抗震规范》第3.4.2和3.4.3条及《高规》第3.5.2条均规定：其楼层侧向刚度不宜小于上部相邻楼层侧向刚度的70％或其上相邻三层侧向刚度平均值的80％。
③《高规》第E.0.2条规定当转换层设置在第2层以上时，按本规程式（3.5.2-1）计算的转换层与其相邻上层的侧向刚度比不应小于0.6。
④《抗震规范》第6.1.14-2条规定：结构地上一层的侧向刚度，不宜大于相关范围地下一层侧向刚度的0.5倍；地下室周边宜有与其顶板相连的抗震墙。
⑵计算公式：框架：i1i 1i i △△++=V V γ ；其他（框剪、剪…）:1i i i 1i 1i i h h +++⨯=△△V V γ 详见《高规》P15 ⑶应用范围：①《抗震规范》第3.4.2和3.4.3条用来判断竖向不规则②《高规》第3.5.2条规定的工程刚度比计算。
用来避免竖向不规则③《高规》第E.0.2条用来计算转换层在二层以上时的侧向刚度比④《抗震规范》第6.1.14条规定的工程的刚度比的计算方法1。
用于判断地下室顶板能否作为上部结构的嵌固端。
注：SATWE 软件在进行“地震剪力与地震层间位移比”的计算时“地下室信息”中的“回填土对地下室约束相对刚度比”里的值填“0”；2、按剪切刚度计算⑴规范要求：①《高规》第E.0.1条规定：当转换层设置在1、2层时，可近似采用转换层与其相邻上层结构的等效剪切刚度比γ表示转换层上、下层结构刚度的变化，γ宜接近1，非抗震设计时γ不应小于0.4，抗震设计时γ不应小于0.5。
②《抗震规范》第6.1.14-2条规定：结构地上一层的侧向刚度，不宜大于相关范围地下一层侧向刚度的0.5倍；地下室周边宜有与其顶板相连的抗震墙。
⑵计算公式：122211h h ⨯=A G A G γ 详见《高规》P177 ⑶应用范围：①《高规》第E.0.1条用来计算转换层在一二层时的侧向刚度比②《抗震规范》第6.1.14条规定的工程的刚度比的计算方法2。
三种刚度比计算
Δ1=1/K1 ； Δ2=1/K2
则剪弯刚度比γe=（Δ1×H2）/（Δ2×H1）=0.9933
（六）关于三种刚度比性质的探讨
⑴地震剪力与地震层间位移比：是一种与外力有关的计算方法。规范中规定的Δui不仅包括了地震力产生的位移，还包括了用于该楼层的倾覆力矩Mi产生的位移和由于下一层的楼层转动而引起的本层刚体转动位移。
转换层所在层号为6层（含地下室），转换层下部起止层号为3～6，H1=21.9m，转换层上部起止层号为7～13，H2=21.0m.
K1=[1/（1/6.0967+1/6.9007+1/6.9221+1/4.3251）]×107=1.4607×107
K2=[1/（1/11.145+1/11.247+1/10.369）×107=1.5132×107
②《抗震规范》第6.1.14条规定：当地下室顶板作为上部结构的嵌固部位时，地下室结构的侧向刚度与上部结构的侧向刚度之比不宜小于2.其侧向刚度的计算方法按照条文说明可以采用剪切刚度。计算公式见《抗震规范》253页。
⑵SATWE软件所提供的计算方法为《抗震规范》提供的方法。
⑶应用范围：可用于执行《高规》第E.0.1条和《抗震规范》第6.1.14条规定的工程的刚度比的计算。
12，0.3812，1.6107，否／14.782，1.2500，否／10.369，1.2500，否13，0.3310，1.5464，否／14.782，1.2500，否／10.369，1.2500，否
注1：SATWE软件在进行“地震剪力与地震层间位移比”的计算时“地下室信息”中的“回填土对地下室约束相对刚度比”里的值填“0”；
注2：在SATWE软件中没有单独定义薄弱层层数及相应的层号；
刚度比
i
剪切层刚度的承载方法
剪弯层刚度的承载方法
层刚度采用楼层剪力与平均层间位移比值的计算方法
Δj Vj
转换层结构高位刚度的计算方法
P = 1
转换层
△
1
P = 1
△
2
H
1
H
2
a ）
计算模型1--转换层及下部结构
b ）
计算模型２--转换层上部结构
层号 10 9 8 7 6 5 4 3 2 1
1层刚度
0.302 0.761 0.904 0.936 0.937 0.914 0.857 0.737 0.415 1.000 4.76E6
0.462 0.943 0.959 0.964 0.955 0.931 0.877 0.757 0.429 1.000 4.032E6
1.0 1.0 1.0 2.68E7
1.1。 规范对层刚度比的控制要求
新抗震规范附录E2.1规定，筒体结构转换层上下层的侧 向刚度比不宜大于2。 新高规的4.4.3条规定，抗震设计的高层建筑结构，其楼 层侧向刚度不宜小于相临上部楼层侧向刚度的70%或其上 相临三层侧向刚度平均值的80%。 新高规的5.3.7条规定，高层建筑结构计算中，当地下室 的顶板作为上部结构嵌固端时，地下室结构的楼层侧向 刚度不应小于相邻上部结构楼层侧向刚度的2倍。
存在的问题
层抗侧移刚度的基本概念？ 层抗侧移刚度计算的力学模型？ 层抗侧移刚度有关的限制指标？
层刚度比控制—— 目前的应用
算法一：剪切刚度 判断地下室嵌固点 一层转换结构的刚度比 上海地区钢筋混凝土结构 算法二：剪弯刚度 多层转换结构的刚度比 算法三：抗震规范算法 一般情况
15层框架剪力墙结构第1层大底盘
楼层剪力层间位移比刚度比超限
楼层剪力层间位移比刚度比超限问题是建筑领域内的一个重要问题，它直接关系到建筑物的结构稳定性和安全性。
在工程设计中，为了确保结构的稳定性和安全性，建筑物的结构设计一般都要求符合剪力层间位移比和刚度比的要求，但是在实际建设中，这个要求并不一定被严格遵守。
本文将从楼层剪力层间位移比和刚度比的概念及其计算方法入手，探讨楼层剪力层间位移比和刚度比超限的原因，并提出相应的预防和解决措施。
一、概念及计算方法1. 楼层剪力层间位移比楼层剪力层间位移比是指相邻剪力墙或矩形钢管混凝土框架的相对层间位移与相邻楼层高度之比，一般记作δ/Δ。
2. 刚度比刚度比是指某一层的剪力墙或矩形钢管混凝土框架相对刚度与其他相邻的剪力墙或矩形钢管混凝土框架相对刚度之比。
如果以第i层为基准，则第i座剪力墙或矩形钢管混凝土框架的相对刚度为Ki，其他相邻的剪力墙或矩形钢管混凝土框架的相对刚度为Kj，则第i层的刚度比为Ki/Kj。
二、楼层剪力层间位移比和刚度比超限的原因1. 设计理念不合理楼层剪力层间位移比和刚度比的计算是基于设计理念合理的前提下进行的。
如果设计理念不合理，比如在设计过程中忽略了某些重要因素，那么就可能会导致设计计算的结果与实际情况不符，从而引发结构安全问题。
2. 施工材料不合格建筑领域中的每个环节都必须要严格按照标准和规定执行，从而保证整个工程的质量。
如果施工材料不合格或者工艺不规范，那么就可能会导致结构的强度和稳定性下降，从而引发楼层剪力层间位移比和刚度比超限问题。
3. 预应力、钢筋、混凝土等施工工艺不到位在建筑施工过程中，预应力、钢筋和混凝土等施工工艺必须要做到位，否则就会影响结构的强度、刚度和稳定性，引发楼层剪力层间位移比和刚度比超限问题。
4. 设计、施工、监理等各方面人员配备不足在建筑工程中，设计、施工、监理等各方面人员必须足够配备，从而实现全方位、全过程的监管。
如果某一环节人员不足或者人员素质不高，那么就可能会导致结构的质量下降，引发楼层剪力层间位移比和刚度比超限问题。
高层结构设计需要控制的六个比值
高层结构设计需要控制的六个比值
高层结构设计需要控制的六个比值
1、轴压比：主要为控制结构的延性，规范对墙肢和柱均有相应限值要求，见抗规6.3.7和6.4.6。
2、剪重比：主要为控制各楼层最小地震剪力，确保结构安全性，见抗规5.2.5。
3、刚度比：主要为控制结构竖向规则性，以免竖向刚度突变，形成薄弱层，见抗规3.4.2。
4、位移比：主要为控制结构平面规则性，以免形成扭转，对结构产生不利影响。
见抗规3.4.2。
5、周期比：主要为控制结构扭转效应，减小扭转对结构产生的不利影响，要求见高规
6、刚重比：主要为控制结构的稳定性，以免结构产生滑移和倾覆，要求见高规。
——文章来源网络，仅供个人学习参考。
