midas建模常见问题Midas “模型”中的常见问题解答1. 如何进⾏⼆维平⾯分析?具体问题MIDAS/Civi 为三维空间分析程序,如何进⾏⼆维平⾯分析?相关命令模型〉结构类型...问题解答“结构类型”对话框中有多种结构类型可供选择(3-D 、X-Z 平⾯、Y -Z 平⾯、X-Y 平⾯、约束RZ )。
建⽴模型时,直接在本对话框定义相应的平⾯结构类型(X-Z 平⾯、Y-Z 平⾯、X-Y 平⾯)即可。
相关知识三维空间模型的⼀个节点有6个⾃由度。
当结构类型定义为⼆维平⾯类型后,⼀个节点的⾃由度就变成3个。
对于⼆维平⾯类型结构的节点定义边界条件时,只对相应的3个⾃由度定义约束即可。
相关问题2. 如何修改重⼒加速度值?具体问题物理重⼒加速度为2/8.9s m ,⼯程重⼒加速度为2/10s m 。
在程序中如何查看并修改重⼒加速度值?相关命令模型〉结构类型...问题解答可以在“结构类型”对话框中查看重⼒加速度值。
程序默认的重⼒加速度是物理重⼒加速度2/806.9s m ,如需要按⼯程重⼒加速度进⾏计算,可在本对话框直接修改重⼒加速度值即可。
相关知识进⾏特征值分析时需要单元或节点的质量数据,单元的⾃重转化为质量时,程序将利⽤此重⼒加速度计算单元或节点的质量。
相关问题3. 使⽤“悬索桥建模助⼿”时,如何建⽴中跨跨中没有吊杆的情况?*具体问题使⽤“悬索桥建模助⼿”建⽴中跨为奇数跨的悬索桥模型(中跨跨中没有吊杆的情况),程序提⽰错误“遵守事项:中间距离数为偶数”。
如何建⽴中跨为奇数跨的悬索桥模型?相关命令模型〉结构建模助⼿〉悬索桥...问题解答使⽤“悬索桥建模助⼿”功能只能建⽴偶数跨的模型。
需要建⽴奇数跨度模型时,⾸先利⽤建模住⼿建⽴原奇数跨+1跨(偶数跨)的模型,然后删除中跨跨中的吊杆单元,再利⽤“悬索桥分析控制”功能重新更新节点坐标以及⼏何初始刚度即可。
相关知识使⽤“悬索桥建模助⼿”建⽴的模型,往往与⼯程师预想的模型有些差异(例如主塔与加劲梁的连接处以及边界条件等),此时就要⽤户⾃⼰调整模型⾄预想模型。
midas常见问题与解答
答:计算收缩和徐变至少要定义一个施工阶段。但是如果没有输入时间依存材料,程序就不能计算收缩和徐变。
问:
答:中国规范中没有明确给出强度发展函数。
问:
答:如抗压和抗拉刚度应属于平面内刚度,抗弯应属于平面外刚度。
问:定义板厚时,面内厚度与面外厚度是什么意思?程序计算自重时如何取值?
答:板的面内厚度是用来计算板的面内抗拉及抗压刚度的;面外厚度是用来计算板的面外抗弯刚度的。假设N为面内厚度,W为面外厚度,程序计算自重时一般取用N值;当N=0、M>0时,以M值计算自重。
MIDAS/Gen软件常见
问题与解答
一、建模
问:
答:1,需要重新定义层数据,并定义好刚性楼板假定,也包括地面标高的指定;
2,需要对自重和质量进行定义;
3,风荷载及反应谱荷载没有导进来,需要在Midas中重新定义;
4,地下室顶板处的约束条件需要按照satwe中的定义进行约束;
5,Satwe勾选了考虑P-delta分析时,在Midas中需要定义P-delta分析控制才能考虑P-delta效应;
问:一柱托双梁时,采用主从节点约束时,在从节点上加荷载,程序能否自动考虑扭转?
答:会考虑扭转,可以通过偏移距离控制扭矩大小。
问:我想在程序中通过修改数据库中的材料特性值来定义一种材料,能否实现?
答:例如想修改C30混凝土的部分参数,可先选择一个规范,再选择C30,然后将规范改为“无”,就可以对C30混凝土的参数进行修改,而不用用户自己输入材料的每一个特性值参数了。
问:DXF文件导入时,需要注意什么问题?
答:需要注意的问题如下:
1,可以选择想导入的层,对于不想导入的层在导入时就过滤掉;
2,注意单位,当单位不一致时可以通过放大系数进行控制,或者导入模型面,要打断,否则读取不了,可以在CAD中对模型进行炸开后再导入;
midas常见问题与解答
m i d a s常见问题与解答(总72页)--本页仅作为文档封面,使用时请直接删除即可----内页可以根据需求调整合适字体及大小--MIDAS/Gen软件常见问题与解答目录MIDAS/Gen软件常见问题与解答........................................................ 错误!未定义书签。
一、建模 ................................................................................................. 错误!未定义书签。
问:对于satwe模型转换这块,需要注意的那些问题 ..................... 错误!未定义书签。
问:DXF文件导入时,需要注意什么问题.......................................... 错误!未定义书签。
问:程序如何实现相似层,相同的楼层是否能修改一个就可以了.错误!未定义书签。
问:如果要考虑地下室的地基土与结构的相互作用,请问弹簧刚度怎样确定.错误!未定义书签。
问:一柱托双梁时,采用主从节点约束时,在从节点上加荷载,程序能否自动考虑扭转 ......................................................................................................... 错误!未定义书签。
问:我想在程序中通过修改数据库中的材料特性值来定义一种材料,能否实现.错误!未定义书签。
问:不大明白“模型/材料和截面特征/截面特征系数”中设定参数,比如在“连梁刚度折减系数”和“梁设计弯矩增大系数”等应该怎么设定............. 错误!未定义书签。
问:在建模中,设计的截面在MIDAS截面库中没有,请问对于不规则的截面输入有什么方法 ................................................................................................. 错误!未定义书签。
1使用MIDAS Civil做斜拉桥分析时的一些注意事项
对于斜拉桥成桥状态时结构的几何刚度,同样可以使用初始单元内力的功能来考虑。
9. 斜拉桥的细部分析方法 对于斜拉桥整体的受力状态可以使用杆系单元进行分析来把握,但斜拉桥的塔梁连接 部、索梁锚固端、索塔锚固端、钢梁和混凝土梁连接部等区域一般受力状态比较复杂,因此 根据状况对一些局部需要进行细部分析。 采用子结构法进行细部分析的方法,在 MIDAS/Civil 培训资料的第三个例题中有一些介 绍,这里不再进行说明。 由于上述区域结构形状非常复杂,所以技术人员的大部分时间会耗费在使用板单元或者
Midas常见问题
1、如何利用板单元建立变截面连续梁(连续刚构)的模型?建立模型后如何输入预应力钢束?使用板单元建立连续刚构(变截面的方法)可简单说明如下:1)首先建立抛物线(变截面下翼缘) ;2)使用单元扩展功能由直线扩展成板单元,扩展时选择投影,投影到上翼缘处。
;3)在上翼缘处建立一直线梁(扩展过渡用),然后分别向横向中间及外悬挑边缘扩展成板单元;4)使用单元镜像功能横向镜像另一半;5) 为了观察方便,在单元命令中使用修改单元参数功能中的修改单元坐标轴选项,将板单元的单元坐标轴统一起来。
在板单元或实体块单元上加预应力钢束的方法,目前设计人员普遍采用加虚拟桁架单元的方法,即用桁架单元模拟钢束,然后给桁架单元以一定的温降,从而达到加除应力的效果。
温降的幅度要考虑预应力损失后的张力。
这种方法不能真实模拟沿钢束长度方向的预应力损失量,但由于目前很多软件不能提供在板单元或块单元上可以考虑六种预应力损失的钢束,所以目前很多设计人员普遍在采用这种简化分析方法。
MIDAS目前正在开发在板单元和块单元上加可以考虑六种预应力损失的钢束的模块,以满足用户分析与设计的要求。
2、如果梁与梁之间是通过翼板绞接,Midas/Civil应如何建模模拟梁翼板之间的绞接?可以在主梁之间隔一定间距用横向虚拟梁连接,并且将横向虚拟梁的两端的弯矩约束释放。
此类问题关键在于横向虚拟梁的刚度取值。
可参考有关书籍,推荐E.C.Hambly写的"Bridge deck behaviour",该书对梁格法有较为详尽的叙述。
3、如果梁与梁之间是通过翼板绞接,Midas/Civil应如何建模模拟梁翼板之间的绞接?可否自己编辑截面形式可以在定义截面对话框中点击"数值"表单,然后输入您自定义的截面的各种数据。
您也可以在工具>截面特性值计算器中画出您的截面,然后生成一个截面名称,程序会计算出相应截面的特性值。
您也可以从CAD中导入截面(比如单线条的箱型截面,然后在截面特性值计算器中赋予线宽代表板宽)。

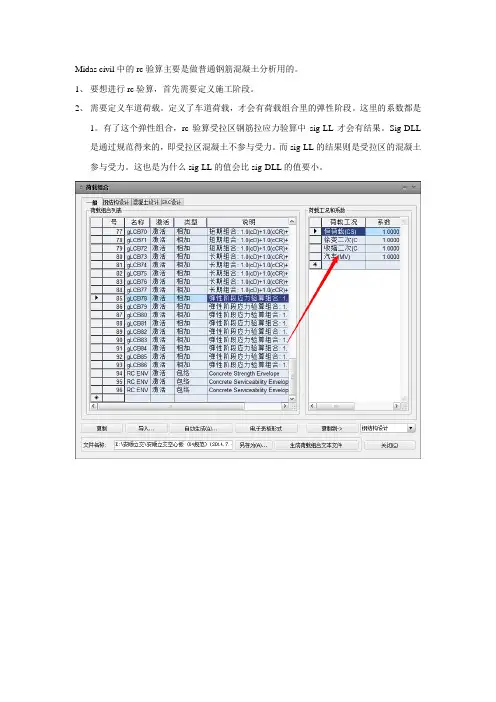

midas rc验算需要注意的事项
Midas civil中的rc验算主要是做普通钢筋混凝土分析用的。
1、要想进行rc验算,首先需要定义施工阶段。
2、需要定义车道荷载。
定义了车道荷载,才会有荷载组合里的弹性阶段。
这里的系数都是1。
有了这个弹性组合,rc验算受拉区钢筋拉应力验算中sig-LL才会有结果。
Sig-DLL 是通过规范得来的,即受拉区混凝土不参与受力。
而sig-LL的结果则是受拉区的混凝土参与受力。
这也是为什么sig-LL的值会比sig-DLL的值要小。
3、仔细观察RC验算结果可以发现,做RC验算的时候需要生成荷载组合。
4、做普通混凝土梁分析的时候,会发现梁的各段受力钢筋数量不一致。
而这个时候你定义一个截面肯定不能做出准确分析。
所以,这时候可以用一个截面定义多个变截面。
然后通过变截面输入普通钢筋,当然这时候可以按图分好段。
同样的道理也适合抗剪箍筋。
如下:5、做完计算的时候,一定要分析结果,特别是正截面抗弯验算,他的设计值一般是允许值的0.7~0.9之间。
如果不在这个范围,那很有可能你的计算是错误的,可能什么地方加载错误。
另外,尽量不要怀疑是设计者设计的图纸出错(这是对于已建桥梁来说)。
往往最后都发现是自己的错误。
6、检查错误的时候,往往通过施工阶段来检查,因为有时候你的荷载有没有加进去都可以从这里看出来。
所以做完模型,一定要检查施工阶段。
7、正截面抗弯验算中的rMu乘了个结构重要系数。
所以,对于1级结构,你会发现这里的rMu和clCB2的值不一样。
实际上,只要把clCB2的结果乘以1.1就是rMu的结果。
8、Midas Civil中汽车荷载是包含了冲击系数。
短期荷载组合中,汽车荷载的系数则是用0.7除以了一个汽车冲击系数。
因为桥涵通用规范里要求,承载能力极限状态需要考虑荷载冲击系数,短期荷载组合和长期荷载组合不考虑汽车冲击系数。
所以,自己组合的时候要特别注意这点。
9、在计算的时候如果考虑了普通钢筋的影响,不要忘记勾选主控数据里的“在psc截面刚度计算中考虑普通钢筋。
MIDAS使用的常见问题
Part I. 部分使用说明1. 定义移动荷载的步骤λ在主菜单的荷载>移动荷载分析数据>车辆中选择标准车辆或自定义车辆。
λ对于人群移动荷载,按用户定义方式中的汽车类型中的车道荷载定义成线荷载加载(如将规范中的荷载0.5tonf/m**2乘以车道宽3m,输入1.5tonf/m)。
定义人群移动荷载时,一定要输入Qm和Qq,并输入相同的值。
集中荷载输入0。
λ布置车道或车道面(梁单元模型选择定义车道,板单元模型选择定义车道面),人群荷载的步行道也应定义为一个车道或车道面。
λ定义车辆组。
该项为选项,仅用于不同车道允许加载不同车辆荷载的特殊情况中。
λ定义移动荷载工况。
例如可将车道荷载定义为工况-1,车辆荷载定义为工况-2。
在定义移动荷载工况对话框中的子荷载工况中,需要定义各车辆要加载的车道。
例如: 用户定义了8个车道,其中4个为左侧偏载、4个为右侧偏载,此时可定义两个子荷载工况,并选择“单独”,表示分别单独计算,程序自动找出最大值。
在定义子荷载工况时,如果在“可以加载的最少车道数”和“可以加载的最大车道数”中分别输入1和4,则表示分别计算1、2、3、4种横向车辆布置的情况(15种情况)。
布置车辆选择车道时,不能包含前面定义的人群的步行道。
λ定义移动荷载工况时,如果有必要将人群移动荷载与车辆的移动荷载进行组合时,需要在定义移动荷载工况对话框中的子荷载工况中,分别定义人群移动荷载子荷载工况(只能选择步道)和车辆的移动荷载子荷载工况,然后选择“组合”。
2. 关于移动荷载中车道和车道面的定义当使用板单元建立模型时λa. 程序对城市桥梁的车道荷载及人群荷载默认为做影响面分析,其他荷载(公路荷载和铁路荷载)做影响线分析。
b. 只能使用车道面定义车的行走路线。
对于城市桥梁的车道荷载及人群荷载以外的荷载,输入的车道面宽度不起作用,按线荷载或集中荷载加载在车道上。
c. 对于城市桥梁的车道荷载及人群荷载,在程序内部,自动将输入的荷载除以在”车道面”中定义的车道宽后,按面荷载加载在车道上。
midas常见问题与解答
MIDAS/Gen软件常见问题与解答目录MIDAS/Gen软件常见问题与解答........................... 错误!未定义书签。
一、建模 ............................................... 错误!未定义书签。
问:对于satwe模型转换这块,需要注意的那些问题 ......... 错误!未定义书签。
问:DXF文件导入时,需要注意什么问题.................... 错误!未定义书签。
问:程序如何实现相似层,相同的楼层是否能修改一个就可以了错误!未定义书签。
问:如果要考虑地下室的地基土与结构的相互作用,请问弹簧刚度怎样确定错误!未定义书签。
问:一柱托双梁时,采用主从节点约束时,在从节点上加荷载,程序能否自动考虑扭转 ..................................................... 错误!未定义书签。
问:我想在程序中通过修改数据库中的材料特性值来定义一种材料,能否实现错误!未定义书签。
问:不大明白“模型/材料和截面特征/截面特征系数”中设定参数,比如在“连梁刚度折减系数”和“梁设计弯矩增大系数”等应该怎么设定 ..... 错误!未定义书签。
问:在建模中,设计的截面在MIDAS截面库中没有,请问对于不规则的截面输入有什么方法 ................................................. 错误!未定义书签。
问:在删除部分截面号后,如何对截面的号数进行重新编号,使其连续错误!未定义书签。
问:如何施加偏心 ....................................... 错误!未定义书签。
问:剪力墙开洞后,定义的层是不是必须重新生成,且重新生成的层必须包含剪力墙开洞节点,否则不计算 ................................... 错误!未定义书签。
MIDAS常见疑难问题2
MIDAS常见疑难问题21、>动力分析反应谱分析时是要将自重转化为质量的>但稳定分析要不要将自重转化为质量?>稳定分析要用到质量矩阵吗?屈曲分析不需要质量矩阵,所以稳定分析不需要将荷载转化为质量。
前面所述是猜想您的模型中有动力或反应谱分析控制数据而没有删除所致。
2、>我用板单元建了一个单箱四室的连续梁模型。
加自重及二期恒载的时候,是可以从结果->分析结果表格里得到每个单元每个节点内力值的,但是我把移动荷载和支座沉降的却不能得到,在结果->内力->板单元内力里可以看到节点的平均值,但是表格里的值却都是0,不知道为什么?表格里目前提供每延米长的内力,请在表格中查看内力(单位长度)。
另外,因为该功能输出的均为最大值(或最小值),您不能将他们累加而得截面内力。
由局部方向内力的合力功能获得截面内力时,需要将移动荷载转换为静力荷载。
即先求出不利位置,然后乘以冲击系数后进行加载。
在单箱四室的板单元模型中,由局部方向内力的合力功能获得截面内力时,要注意选取的点应为各端点(上部外挑翼缘端点和底板端点),注意查看是否选择了所有需要选择的截面。
3、>1 做一座钢管拱桥的稳定分析,为柔性吊杆,用索单元模拟,结果系统提示索单元> 不能用于稳定分析,该怎么模拟好?>2 另外,系统提示移动荷载分析不能与稳定分析同时进行,也就是说我只能手动> 加载汽车车队等活载,如果桥跨大,而车道又多的话,手动加载很费力,不知道有没有方便点的方法?>3 还有,做稳定分析时,要把自重转化到xyz三个方向吗,如果是的话,可以说一下原因吗,别的软件好象没有这一说法的?1.索单元不能做稳定分析,需要将索单元转换为桁架单元。
2.稳定分析是针对某一种荷载工况或荷载组合的,属于静力分析的范畴。
移动荷载是一种动态荷载,荷载的位置是变化的,也就是说每个加载位置的稳定安全系数是不同的。
所以移动荷载的稳定分析只能依靠用户手动决定移动荷载的位置,并针对该位置的荷载做稳定分析。
[整理版]midas建模和分析中经常遇到的问题及解决方案
问题1:分析结果中位移特别大可能原因:a. 约束不够,可在分析信息中查看是否有奇异警告信息。
b. 非线性分析时没有收敛,可在分析信息中查看收敛误差是否满足要求。
c. 截面惯性矩输入错了(Iyy和Izz反了,或没有输入)。
d. 弹性模量输错了。
问题2:移动荷载分析结果和移动荷载追踪器中转换的静力荷载作用结果相差太大。
可能原因:a. 车道定义中车道单元的顺序输入错了,请检查定义的车道是否有问题。
b. 单元划分太大且在移动荷载分析控制对话框中影响线加载点又少。
问题3:自振周期大小感觉不对可能原因:a. 没有在模型>结构类型对话框中转换结构自重为质量(自重的转换只能在这里转换)。
问题4: 输入了温度梯度,但结果为零可能原因:a. 梁截面是按用户按数值方式定义的,没有高度信息。
问题5: 施工阶段模拟中模拟地基的弹性连接没有内力结果可能原因:a. 虽然激活了该边界条件组,但弹性连接固定端节点所属的结构组没有被激活,或固定端节点没有定义为结构组。
问题6:使用了只受压弹性连接(或索单元),分析后荷载组合结果异常。
可能原因:a. 对非线性单元,荷载组合应事先在前处理进行(使用由荷载组合建立荷载工况)。
问题7:在截面特性值计算器中计算的薄壁箱梁的抗扭惯性矩J 异常可能原因:a. 可能没有定义为封闭截面(具体方法参见相关用户手册)。
问题8:移动荷载分析结果中没有应力值可能原因:a. 在分析>移动荷载分析控制对话框中没有选择应力输出。
问题9:在做移动荷载分析时,出现fes.exe错误可能原因:a. 磁盘空间可能不足问题10:收缩和徐变结果异常可能原因:a. 定义收缩和徐变函数时,参数输入错误(强度中应输入相当于标号的值,例如50号混凝土应输入50MPa)。
问题11:定义了钢管混凝土截面,分析时说不是SRC材料可能原因:a. 定义为SRC截面的单元的材料同时也应定义为SRC材料(注意:在截面定义对话框中定义的联合截面的单元的材料应定义为钢材)。
midas常见问题总结
1、今天同事发现midas中当张拉钢束时当前阶段灌浆即下0个阶段灌浆(默认是这样),计算出来的等效面积和惯距是考虑钢束转化成混凝土后的面积,所以应该输入下1个阶段灌浆。
2、时间依存材料(徐变收缩)中28天零期混凝土立方体抗压强度标准值单位一定要看好,否则输入小了,总是提示你约束有误,我就犯了两回这样的错误,在边界条件上找了半天没有发现错误,其实是这个标号输入太小。
3、对于新手初次使用midas,一定要注意单位,记得一次有个同事在cad里划分好单元(单位mm),midas中定义的单位是m,导入后就是什么也没有,找了半天发现是单位不对,像用spc计算截面特性同样应该注意这个问题。
4、在进行抗震分析时,如果阵型始终达不到质量的90%,建议在特征值分析控制中采用多重ritz向量法。
5、静力荷载工况中除了温度和温度梯度,其他荷载都使用施工阶段荷载!!6、预应力钢束特性值中导管直径如果输入错误(我曾经给输入大了100倍,主梁断面给扣了所剩无几),结果计算出恒载反力出现负值!!7、移动荷载分析控制数据中计算位置杆系单元应点选内力(最大值+当前其他内力)及应力。
8、midas进行psc验算时,正截面抗裂验算中某个单元在某种工况下psc截面top、bottom、topleft、topright、bottomleft、bottomright这6个点中有一个点应力是最小的,那么其他几个点是与这个点在该种工况下对应的并发应力。
