直流稳压电源的整流及滤波
直流稳压电源原理
直流稳压电源原理1.整流电路：直流稳压电源通常使用变压器将交流电转换为较低的交流电压。
接下来，交流电通过整流电路，将交流电转换为直流电流。
经过整流的电流是脉动的，其中包含了交流电的频率成分。
2.滤波电路：为了消除整流电路中产生的脉动电流，需要使用滤波电路。
滤波电路通常使用电容器或电感器来滤除脉动电流中的交流成分，从而得到相对平坦的直流电流。
通过合理选择电容或电感元件的数值，可以实现较好的滤波效果。
3.稳压电路：稳压电路是直流稳压电源中最重要的部分。
它的作用是根据实际需要，对输出电压进行精确的调节和稳定。
常见的稳压电路包括三端稳压器、开关稳压器和线性稳压器。
其中，线性稳压器是最简单和常用的一种，通过调整稳压管或稳压芯片的工作状态，来控制输出电压的稳定性。
4.过载保护电路：为了保护直流稳压电源和被供电设备，通常需要设计过载保护电路。
过载保护电路可以监测并及时处理过载情况，以防止电源过载或短路等故障。
常见的过载保护电路包括过流保护、过压保护和过热保护等。
总结起来，直流稳压电源的原理就是将交流电转换为稳定的直流电，并通过滤波、稳压和过载保护等电路来实现。
这样可以保证供电设备得到稳定的直流电源，以确保其正常工作和性能。
除了以上介绍的基本原理，直流稳压电源还可以根据实际需求添加其他功能电路，例如短路保护、起动和停机控制、过电压保护和低压保护等。
不同类型的直流稳压电源在工作原理和电路设计上可能会有所不同，但主要目标都是提供稳定、可靠的直流电源，以满足不同设备的工作需求。
简述直流稳压电源的组成和工作原理。
直流稳压电源是一种将交流电源转换为直流电源的装置，其组成和工作原理如下：
组成：
直流稳压电源由电源变压器、整流电路、滤波电路和稳压电路四部分组成。
电源变压器：将电网的交流电压转换成所需等级的交流电压，以满足整流电路和输出直流电压的要求。
整流电路：利用整流元件（如硅整流二极管）的单向导电性，将交流电转换为脉动的直流电。
滤波电路：利用电容元件的储能作用，将脉动的直流电平滑化，得到比较平滑的直流电压。
稳压电路：利用稳压元件（如硅稳压管）的电压调整作用，通过调节与稳压管串联的限流电阻上的压降来稳定输出直流电压。
工作原理：
第一步，变压器：是直流稳压电源中最重要的组成部分之一。
其主要作用是将电网提供的交流电压转换为适合整流电路使用的交流电压。
通过调整变压器的变比，可以得到满足要求的交流电压。
第二步，整流滤波：利用整流二极管的单向导电性，将交流电转换为脉动的直流电。
同时，通过滤波电容将脉动的直流电中的交流成分滤除，得到比较平滑的直流电压。
第三步，稳压：利用稳压管两端的电压稍有变化就会引起其电流有较大变化的特性，通过调节与稳压管串联的限流电阻上的压降来达到稳定输出直流电压的目的。

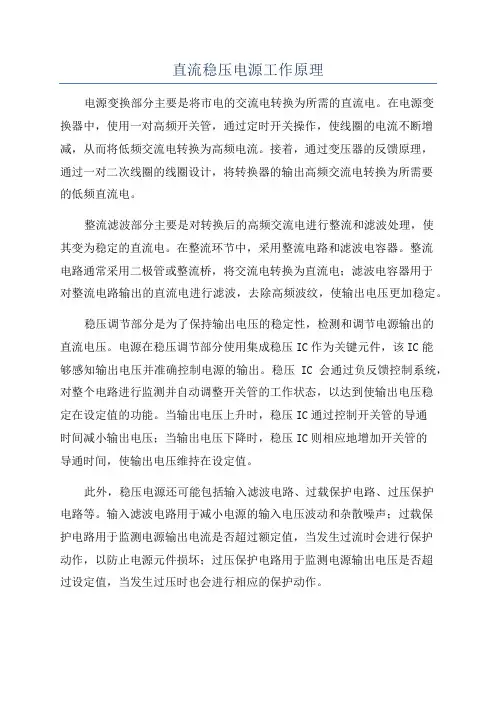

直流稳压电源工作原理
直流稳压电源工作原理电源变换部分主要是将市电的交流电转换为所需的直流电。
在电源变换器中，使用一对高频开关管，通过定时开关操作，使线圈的电流不断增减，从而将低频交流电转换为高频电流。
接着，通过变压器的反馈原理，通过一对二次线圈的线圈设计，将转换器的输出高频交流电转换为所需要的低频直流电。
整流滤波部分主要是对转换后的高频交流电进行整流和滤波处理，使其变为稳定的直流电。
在整流环节中，采用整流电路和滤波电容器。
整流电路通常采用二极管或整流桥，将交流电转换为直流电；滤波电容器用于对整流电路输出的直流电进行滤波，去除高频波纹，使输出电压更加稳定。
稳压调节部分是为了保持输出电压的稳定性，检测和调节电源输出的直流电压。
电源在稳压调节部分使用集成稳压IC作为关键元件，该IC能够感知输出电压并准确控制电源的输出。
稳压IC会通过负反馈控制系统，对整个电路进行监测并自动调整开关管的工作状态，以达到使输出电压稳定在设定值的功能。
当输出电压上升时，稳压IC通过控制开关管的导通时间减小输出电压；当输出电压下降时，稳压IC则相应地增加开关管的导通时间，使输出电压维持在设定值。
此外，稳压电源还可能包括输入滤波电路、过载保护电路、过压保护电路等。
输入滤波电路用于减小电源的输入电压波动和杂散噪声；过载保护电路用于监测电源输出电流是否超过额定值，当发生过流时会进行保护动作，以防止电源元件损坏；过压保护电路用于监测电源输出电压是否超过设定值，当发生过压时也会进行相应的保护动作。
总结起来，直流稳压电源的工作原理包括电源变换、整流滤波和稳压调节三个部分。
通过电源变换实现交流电到直流电的转换，通过整流滤波实现对直流电的整形和滤波，通过稳压调节实现对输出电压的精确控制。
这些部分的配合工作，使得直流稳压电源能够提供稳定的直流电压输出。
实验四 直流稳压电路
实验报告模板实验四直流稳压电路一、实验目的1．掌握直流稳压电源的整流、滤波和稳压部分的电路参数测量方法；2．进一步理解直流稳压电源的工作原理。
二、实验仪器与设备1．模拟电路实验箱：包括本实验所需元器件；2．调压器1台；3．示波器1台；4．万用电表1台。
三、实验步骤1．整流滤波电路测量①按照图4-1连接电路，电容支路的开关K断开，检查无误后将电路输入端接通220V交流电；②用万用表的交流电压档测量整流电路输入端交流电压有效值U 2，用万用表的直流电压档测量整流输出电压U 0(AV)，用示波器观察输出端的波形，将测得的数据和观察到的波形记录于下表中；③闭合开关K，将电容接入电路构成滤波电路；④再次用万用表的直流电压档测量经过滤波后的输出电压U 0(AV)，用示波器观察输出端的波形，将测得的数据和观察到的波形记录于下表中。
输入电压U2输出电压U0(AV)输出波形图整流电路（K断开)22实测值18.8计算值19.8整流滤波电路（K闭合）22实测值21.9计算值19.82.稳压电路测量①按照图4-2连接电路，将其输入端与图4-1电路输出端（去掉负载电阻R L）相连接；②调节调压器使稳压电源输入电压U1为220V，测量并记录变压器次级电压U2及稳压电路的输出电压U0于下表中；③调节调压器使输入电压增减10％，测量电源变压器初级电压U1、次级电压U2及稳压电路的输出电压U0，记录并计算输入电压和输出电压调压前后的相对变化量。
次级电压U2输出电压U0测量值相对变化值测量值相对变化值U1=220V22 2.1811.3260.00224.1811.328U1增加或减小10％④保持输入电压U1=220V不变，改变稳压电源的负载大小，测量并记录输出电压U于下表中。
负载状况输出电压U0测量值相对变化值U1=220V接入负载11.326 1.007断开负载12.333。
直流电源的组成整流电路滤波电路
直流电源的组成及各部分的作用
3、滤波电路：把单向脉动的电压变为平滑的直流电压
即取出直流成分，滤掉交流成分 → 适合大负载：电感滤波 → 适合小负载：电容滤波
直流电源的组成及各部分的作用
稳压电路：当电网电压波动或负载变化时，自动调节 使直流输出电压稳定
第一节 整流电路
一、技术指标：
整流输出电压 在一个周期内的平均值。
练习题：
桥式整流电容滤波电路如图所示。滤波电容C=100μF，
交流电压频率f=50Hz,RL=1kΩ,问：
要求输出Uo=8V,U2需要多少伏?
单击此处添加正文，文字是您思想的提炼，为了演示发布的良好效果，请言简意赅地阐述您的观点。
该电路在工作过程中，若RL增大，输出直流电压Uo是增加
还是减小?二极管的导电角是增大还是减小?
1、输出直流电压平均值
2、脉动系数
整流输出电压 傅氏级数展开式中最低次谐波峰值 与平均值 之比
体现了输出电压中所含直流成分的多少
整流二极管正向平均整流电流
4、最大反向峰值电压
整流二极管能承受的最大反向电压值。 在一个周期内通过二极管的平均电流。
半波整流
桥式整流
整流电路分类：
全波整流
本章教学主要内容
第一节 整流电路 第二节 滤波电路 第三节 稳压电路 第四节 开关稳压电源电路(SMR电路)
第九章 直流稳压电源
单击此处添加副标题
202X
直流电源的组成及各部分的作用
变压器：把220V (或380V) 50Hz交流电网电压降压
直流电源的组成及各部分的作用
整流电路：利用整流器件的单向导电性，将双向脉动的 交流电压变成单向脉动的直流电压 → 全波、半波、桥式
第8章直流稳压电源
第8章直流稳压电源8.1 单相整流滤波电路教学要求：1.掌握单相桥式整流电路的工作原理；2.掌握电容滤波电路的工作原理；3.了解电感滤波电路、∏型滤波电路的结构及原理。
引言直流稳压电源是将交流电变换成功率较小的直流电，一般由变压、整流、滤波和稳压等几部分组成。
整流电路用来将交流电压变换为单向脉动的直流电压；滤波电路用来滤除整流后单向脉动电压中的交流成分，使之成为平滑的直流电压；稳压电路的作用是输入交流电源电压波动、负载和温度变化时，维持输出直流电压的稳定。
一、单相整流电路（一）半波整流电路单相半波整流电路如下图(a)所示，图中Tr为电源变压器，用来将市电220V交流电压变换为整流电路所要求的交流低电压，同时保证直流电源与市电电源有良好的隔离。
设V为整流二极管，令它为理想二极管，R L为要求直流供电的负载等效电阻。
由图可见，负载上得到单方向的脉动电压，由于电路只在u2的正半周有输出，所以称为半波整流电路。
半波整流电路结构简单，使用元件少，但整流效率低，输出电压脉动大，因此，它只使用于要求不高的场合。
（二）桥式整流电路为了克服半波整流的缺点，常采用桥式整流电路，如下图所示，图中V1、V2、V3、V4四只整流二极管接成电桥形式，故称为桥式整流。
1.工作原理和输出波形设变压器二次电压u2=21/2U2sinωt，波形如电压、电流波形图(a)所示。
在u2的正半周，即a点为正，b 点为负时，V1、V3承受正向电压而导通，此时有电流流过R L，电流路径为a→V1→R L→V3→b，此时V2、V4因反偏而截止，负载R L上得到一个半波电压，如电压、电流波形图(b)中的0～π段所示。
若略去二极管的正向压降，则u O≈u2。
电压、电流波形在u2的负半周，即a点为负b点为正时，V1、V3因反偏而截止，V2、V4正偏而导通，此时有电流流过R L，电流路径为b→V2→R L→V4→a。
这时R L上得到一个与0～π段相同的半波电压如电压、电流波形图(b)中的π～2π段所示，若略去二极管的正向压降，uＯ≈－u2。
整流滤波与稳压电路
物理实验中心实验指导书整流、滤波与稳压电路ﻬ整流、滤波与稳压电路整流电路是将工频交流电转为具有直流电成分的脉动直流电.整流电路由整流器件组成。
滤波电路是将脉动直流中的交流成分滤除,减少交流成分，增加直流成分。
滤波电路直接接在整流电路后面，通常由电容器，电感器和电阻器按照一定的方式组合而成.作用是把脉动的直流电变为平滑的直流电供给负载.稳压电路对整流后的直流电压采用负反馈技术进一步稳定直流电压。
直流电源的方框图如图1所示。
滤波电路利用电抗性元件对交、直流阻抗的不同，实现滤波。
电容器C对直流开路,对交流阻抗小，所以CL对直流阻抗小,对交流阻抗大，因此L 应与负载串联.经过滤波电路后,既可保留直流分量、又可滤掉一部分交流分量，改变了交直流成分的比例，减小了电路的脉动系数,改善了直流电压的质量。
一、实验目的1。
了解整流、滤波电路的作用．２。
进一步熟悉示波器的使用.3。
观察单相半波、单相桥式及单相桥式整流电容滤波电路的输入、输出电压波形。
二、实验原理为方便分析,把二极管当作理想器件,即认为它加上正向电压导通时电阻为零，加上反向电压截止时电阻为无穷大.电容器在电路中有储存和释放能量的作用,电源供给的电压升高时,它把部分能量储存起来,而当电源电压降低时,就把能量释放出来，从而减少脉动成分，使负载电压比较平滑。
1。
单相半波整流电路电路如图2所示。
设在输入交流电压正半周：A端为正、Ｂ端为负,二极管因承受正向电压而导通,电流I L通路是A-Ｖ1—RＬ－B。
忽略二极管正向压降时,输入电压全部加在负载R L上。
在输入交流电压负半周:B端为正、A端为负,二极管因承受反向电压而截止。
输入电压几乎全部降落在二极管V上，负载ＲＬ上电压基本为零。
图1 直流稳压电路方框图由图5可见，在交流电一个周期内,二极管半个周期导通半个周期截止，以后周期重复上述过程.2.单相桥式整流电路电路如图３所示。
设在输入交流电压正半周：A端为正、B端为负，即Ａ点电位高于B点电位。
电工学II——直流稳压电源(11章)
Uo 2U
4. 电容滤波电路的特点 (2) 流过二极管瞬时电流很大 RLC 越大 Uo越高负载电流的平均值越大 ; 整流管 导电时间越短 iD的峰值电流越大
11.2 滤波器
交流 电压
整流
脉动 直流电压
滤波
直流 电压
滤波电路利用储能元件电容两端的电压(或通过电感中的电 流)不能突变的特性, 达到平滑输出电压波形的目的。
方法：将电容与负载RL并联，或电感与负载RL串联。
L
C
RL
RL
（1）电容滤波器
1. 电路结构（半波整流滤波电路）
3. 工作波形
a + u –
IOM =200mA URWM =50V
例： 有一单相桥式整流滤波电路，已知交流电源频率 f=50Hz， 负载电阻 RL = 200，要求直流输出电压Uo=30V，选择整流 二极管及滤波电容器。
解：2. 选择滤波电容器 取 RLC = 3 T/2 ~
+ u –
+
C RL
+ uo –
1 50 RLC 3 0.03 S 2 已知RL = 50
滤波
有波纹的 直流电压
稳压
直流 电压
（1）稳压管稳压电路
IR + u – R
电流电阻R 限流调压 IO
当电源波动或负载电流的 变化引起Uo变化时(注意Uo
+ + C UI –
Iz
DZ RL
&#Uo Uz Iz IR = (Iz + Io) UR = IR R
项目六：整流、滤波及稳压电路
稳压二极管的主要参数: 1、稳定电压UZ：指稳压管通过额定电流时两端产 生的反向击穿电压值。 2、稳定电流IZ ：指稳压管产生稳定电压时通过 该管的电流值。 3、 动态电阻RZ：指稳压管两端电压变化与电流 变化的比值。该比值随工作电流的不同而改变，一 般是工作电流愈大动态电阻则愈小。 4、额定功耗Pz ：由芯片允许温升决定，其数值为 稳定电压Uz 和允许最大电流Izm 的乘积。 5、反向漏电流IR ：指稳压二极管在规定的反向电 压下产生的漏电流。
CW217--/CW217M--/CW217L-CW317--/CW317M--/CW317L--
4.三端可调负输出集成稳压器，国标型号为CW137--/CW137M--/CW137L-
CW237--/CW237M--CW237L-CW337--/CW337M--/CW337L--
5.三端低压差集成稳压器 6. 大电流三端集成稳压器
基本稳压电路
电路结构：电路是由稳压二极管Vz和电阻R等构成，稳压二极 管Vz是稳定输出电压UL，使UL输出电压受制于稳压二极管Vz的稳 压电压值上。电阻R又称为限流电阻，其作用是限制通过的电流 ，使稳压管Vz的稳定电流IZ不超过最大值，并使输出U0电压趋向 稳定。
工作原理：（1）当电网电压升高时， U1 U2 UL的电压都会跟着升高，并引起稳 压二极管两端的电压UZ增加，使输出电压 UL也增加，根据稳压二极管反向击穿特性， 当反向电压有微小增加时，就会引起反向
整流电路是将交流电转变为具有脉动成分的直 流电。
串联型直流稳压电源工作原理
串联型直流稳压电源工作原理串联型直流稳压电源是一种常见的电源类型，用于为电子设备提供稳定的直流电源。
其工作原理主要分为三个方面：整流、滤波和稳压。
首先，整流是通过将交流电转换为直流电的过程。
通常采用整流桥电路来完成，整流桥电路由四个二极管组成，可以将交流电的正、负半波分别变换为直流电的正、负半波。
交流电经过整流后变为含有较大的纹波的直流电。
接下来是滤波，主要是对经过整流后的直流电进行滤波处理，去除或减小其中的纹波。
一般采用电容滤波器来实现。
电容滤波器利用电容的充放电特性，对纹波进行平滑滤波。
在电容滤波器中，电容充电时可以吸收纹波电压，而充电电流间歇供应到输入负载上；而电容放电则通过输出负载的从电容电阻式滤波电路中获得电流。
最后是稳压，稳压主要是通过反馈控制的方式，对滤波后的直流电进行稳定输出。
其中最常见的稳压控制方式是采用反馈电路，以及一些稳压元件，如稳压二极管、稳压器等。
当负载发生变化时，反馈电路可以感知到输出电压的变化，并通过电子元件将变化传递到稳压器中，使稳压器对输出电压进行调整，以保持输出电压稳定不变。
整流、滤波和稳压是串联型直流稳压电源工作的三个关键环节，它们相互配合，共同实现了对交流电的转换、纹波的滤波和输出电压的稳定。
在整个过程中，稳压器起到了至关重要的作用，它通过不断调整输出电压的方式，实现了对电子设备需要的稳定输出。
然而，串联型直流稳压电源并非没有缺点。
首先，由于采用了整流和滤波技术，稳压电源的成本相对较高。
其次，滤波器的电容具有容量限制，当输出电流较大时，可能无法满足对纹波的完全滤波。
此外，稳压电源对输入电源的稳定程度要求较高，对功率因数的要求也较高。
总的来说，串联型直流稳压电源是一种常用的电源类型，可以为电子设备提供稳定的直流电源。
其工作原理主要包括整流、滤波和稳压三个步骤。
尽管存在一些缺点，但串联型直流稳压电源在广泛的电子设备中得到了广泛应用。
整流、滤波、稳流、稳压电路工作原理;
一、整流电路的工作原理整流电路是将交流电信号转换成直流电信号的电路。
其工作原理主要通过二极管的导通和截止来实现。
在正半周的电压周期内，二极管处于导通状态，电流可以顺利通过；而在负半周的电压周期内，二极管处于截止状态，电流无法通过。
这样，交流电信号经过整流电路后，就可以转化为直流电信号输出。
二、滤波电路的工作原理滤波电路是用来去除整流后直流电信号中的脉动成分，使得输出的电压更加平稳。
其主要原理是通过电容器的充放电来吸收和释放交流电信号中的高频脉动成分。
在充电时，电容器可以吸收一部分脉动成分；在放电时，电容器则会释放出积累的电荷，从而使输出的电压更加稳定。
三、稳流电路的工作原理稳流电路是为了在负载变化时，仍然能够保持输出电流恒定的电路。
其原理是通过负反馈控制电路的工作点，使得在负载变化时，电路可以自动调整输出电流，从而避免因负载变化而导致的输出电流波动。
四、稳压电路的工作原理稳压电路是为了在输入电压波动时，能够保持输出电压恒定的电路。
其工作原理主要包括串联稳压和并联稳压两种方式。
串联稳压是通过调整输出电压与输入电压之间的电压差，以维持输出电压稳定；而并联稳压则是通过电容器和电感器等元件来减小输入电压的波动，从而实现输出电压的稳定。
五、结论整流、滤波、稳流、稳压电路是电子电路中常见的几种基本电路，它们通过不同的原理和组合方式，可以实现对交流电信号的转换和处理，从而得到稳定的直流电信号输出。
在实际应用中，这些电路通常会被应用于各种电子设备和电源系统中，起到了至关重要的作用。
对这些电路的工作原理有深入的了解，对于电子工程领域的从业者来说，是非常重要的。
六、整流、滤波、稳流、稳压电路在电子设备中的应用上文我们已经介绍了整流、滤波、稳流、稳压电路的工作原理，接下来我们将重点谈谈这些电路在电子设备中的应用。
1. 整流电路的应用整流电路是将交流电信号转换成直流电信号的关键电路之一，广泛应用于各种电源设备和电子设备中。
直流稳压电源工作原理
一、直流稳压电源的工作原理直流稳压电源是一种将220V工频交流电转换成稳压输出的直流电压的装置，它需要经过变压、整流、滤波、稳压四个环节才能完成。
四个环节的工作原理如下：(1)电源变压器：是降压变压器，它将电网220V交流电压变换成符合需要的交流电压，并送给整流电路，变压器的变比由变压器的副边电压确定。
(2)整流滤波电路：整流电路将交流电压Ui变换成脉动的直流电压。
再经滤波电路滤除较大的纹波成分，输出纹波较小的直流电压U1。
常用的整流滤波电路有全波整流滤波、桥式整流滤波等。
(3)滤波电路：可以将整流电路输出电压中的交流成分大部分加以滤除，从而得到比较平滑的直流电压各滤波电容C满足RL-C＝（3~5）T/2，或中T为输入交流信号周期，RL为整流滤波电路的等效负载电阻。
(4)稳压电路：稳压电路的功能是使输出的直流电压稳定，不随交流电网电压和负载的变化而变化。
常用的集成稳压器有固定式三端稳压器与可调式三端稳压器。
常用可调式正压集成稳压器有CW317（LM317）系列，它们的输出电压从1.25V－37伏可调，最简的电路外接元件只需一个固定电阻和一只电位器。
其芯片内有过渡、过热和安全工作区保护，最大输出电流为1.5A。
其典型电路如下图，其中电阻R1与电位器R2组成输出电压调节器，输出电压Uo的表达式为：Uo＝1.25（1＋R2/R1）式中R1一般取120－240欧姆，输出端与调整端的压差为稳压器的基准电压（典型值为1.25V）。
二、直流稳压电源的应用直流稳压电源是电子技术领域不可缺少的设备，常见的直流稳压电源，大都采用串联式反馈式稳压原理，通过调整输出端取样电阻支路中的电位器来调整输出电压。
由于电位器阻值变化的非线性和调整范围窄，使普通直流稳压电源难以实现输出电压的精确调整。
三、直流稳压电源的前景近几年随着科技的发展，直流稳压电源的工作频率有原来的几十千赫发展到现在的几百千，但是和西方的发达国家还是有一定的差距；以美国为首的几个发达国家在这方面的研究已经转向高频下电源的拓扑理论、工作原理、建模分析等等方面技术领先；因此，直流稳压电源的研制及应用在此方面与之也从在很大的差距。
直流稳压电源的工作原理
直流稳压电源的工作原理直流稳压电源是一种用于提供稳定直流电压输出的电源设备。
其主要工作原理是通过调节电路来维持输出电压在设定值附近，即使负载或输入电源发生变化。
以下是直流稳压电源的主要工作原理：1.输入电源：直流稳压电源的输入通常是交流电源，例如家庭电源。
输入电源首先经过整流电路，将交流电转换为直流电。
2.滤波：直流电经过整流后可能还包含一些脉动成分，为了去除这些脉动，通常使用滤波电容进行滤波处理，使输出电压更趋于稳定。
3.基准电压源：直流稳压电源内部通常包含一个基准电压源，用于提供一个稳定的参考电压。
4.误差放大器：将输出电压与基准电压进行比较的误差放大器（ErrorAmplifier）用于检测输出电压的偏差。
误差放大器会产生一个误差信号，表示实际输出电压与期望输出电压之间的差异。
5.控制电路：误差信号经过控制电路，该电路决定如何调整输出电压以减小误差。
控制电路通过控制输出电压的调节器来实现这一目标。
6.调节器：调节器是直流稳压电源中的关键部分，它负责根据控制电路的指示来调整输出电压。
常见的调节器包括三端稳压器 例如LM317）、开关调节器等。
7.负载调整：直流稳压电源通常能够适应不同的负载情况。
负载的变化可能会引起输出电压的波动，因此调节器通常会根据负载变化进行调整，以保持输出电压的稳定性。
8.保护电路：直流稳压电源通常配备有过载、过热和短路保护电路，以防止设备损坏。
直流稳压电源的工作原理基于反馈控制，通过不断调整输出电压，使其保持在设定的稳定值。
这使得直流稳压电源在需要可靠和稳定的直流电源的应用中得到广泛使用，如实验室测试、电子设备和通信系统等。
直流稳压电源工作原理
直流稳压电源工作原理直流稳压电源是一种能够将交流电转换为稳定的直流电的电子设备。
它在电子设备、通信设备、工业控制系统等领域得到广泛应用。
其工作原理主要包括整流、滤波、稳压等几个关键环节。
首先是整流环节。
交流电源一般是通过变压器将电压升高或降低，然后经过整流桥等元件将交流电转换为直流电。
整流桥一般由四个二极管组成，可以将交流电转换为单向的直流电。
在整流过程中，由于二极管的导通特性，交流电的负半周被截去，只保留了正半周的电压波形。
这样就得到了一个近似的直流电压波形。
接下来是滤波环节。
由于整流后的直流电压波形仍然存在一定的波动，需要通过滤波电路来去除掉这些波动。
滤波电路一般由电容器和电感器组成。
电容器能够对电压进行积分，从而平滑直流电压波形；而电感器则能够对电流进行积分，从而减小电流的波动。
通过合理设计电容器和电感器的参数，可以有效地去除直流电压波形中的纹波成分，得到稳定的直流电压。
最后是稳压环节。
稳压电路是直流稳压电源的关键部分，它能够保持输出电压在一定范围内的稳定性。
常见的稳压电路包括电阻稳压、二极管稳压、三端稳压等。
其中，三端稳压器是一种常用的稳压电路，它具有稳定的输出特性和较低的输出阻抗。
通过对稳压器的电路设计和参数选择，可以实现对输出电压的精确控制和稳定性。
总的来说，直流稳压电源工作原理是通过整流、滤波和稳压等环节，将交流电转换为稳定的直流电。
通过合理的电路设计和元件选择，可以实现对输出电压的精确控制和稳定性。
直流稳压电源在现代电子设备中起着至关重要的作用，它为各种电子设备提供了稳定可靠的电源支持。
直流稳压电源工作原理描述
直流稳压电源工作原理描述
直流稳压电源是一种能够输出稳定直流电压的电源设备。
其工作原理主要包括以下几个方面：
1. 整流电路：稳压电源通过整流电路将交流电源转换为直流电源。
整流电路通常采用整流桥或者二极管等元件来实现。
2. 滤波电路：整流后的直流电源仍然会存在一些波动和脉动现象。
通过滤波电路可以去除或者减小这些波动和脉动，使直流电压更加稳定。
3. 反馈控制：稳压电源通过反馈控制来维持输出电压的稳定性。
其中，反馈信号一般由输出端的电压与参考电压进行比较得出，然后经过放大、误差检测和调节等步骤，最终通过控制器的输出控制电路来调整输出电压。
4. 传递元件：为了输出稳定的电压，稳压电源中通常会引入稳压管、稳压二极管、调节管或者开关元件等。
这些元件具有快速响应、高效率等特点，能够帮助稳压电源实现电压调节和控制。
综上所述，直流稳压电源工作原理主要包括了整流、滤波、反馈控制和传递元件等环节，通过这些步骤可以实现稳定输出直流电压的功能。
直流稳压电源中滤波电路
直流稳压电源中滤波电路直流稳压电源中的滤波电路是一种用于减小输出电压波动的电路，它能有效地滤除直流电源中的交流成分，使输出电压保持稳定。
滤波电路在电子设备中广泛应用，尤其在需要稳定直流电源的场合，如电子仪器、通信设备等。
滤波电路的作用是通过对输入信号进行滤波处理，去除其中的高频噪声和杂波，使输出信号更加平滑和稳定。
直流稳压电源中的滤波电路主要由电容器和电感器组成。
电容器能够储存电荷并释放电流，起到平滑输出电压的作用；而电感器则能够阻碍电流的变化，起到滤波的作用。
在滤波电路中，电容器起到了关键的作用。
当输入电压为直流时，电容器会储存电荷并使输出电压保持稳定；而当输入电压为交流时，电容器会通过对交流信号的短路作用，将其滤除。
这是因为电容器对交流信号的阻抗与频率成反比，当频率增大时，电容器的阻抗变小，从而将交流信号短路到地。
因此，电容器在滤波电路中具有很好的滤波效果。
除了电容器，电感器也是滤波电路中的重要组成部分。
电感器通过对电流的阻碍作用，使交流信号难以通过，从而起到滤波的作用。
电感器的阻抗与频率成正比，当频率增大时，电感器的阻抗也增大，从而阻碍交流信号的通过。
因此，电感器在滤波电路中能够滤除高频噪声和杂波。
滤波电路中的电容器和电感器可以组合使用，以增强滤波效果。
常见的滤波电路有LC滤波器和RC滤波器。
LC滤波器由电感器和电容器串联或并联组成，能够滤除更多的高频噪声和杂波；而RC滤波器则由电容器和电阻串联或并联组成，能够滤除较低频率的噪声。
根据需要，可以选择适合的滤波电路来实现不同程度的滤波效果。
在实际应用中，滤波电路还需要考虑电容器和电感器的参数选择。
电容器的容值越大，滤波效果越好，但体积和成本也会增加；电感器的电感值越大，滤波效果也越好，但体积和成本也会增加。
因此，需要根据实际需求和成本考虑，选择适合的电容器和电感器来设计滤波电路。
滤波电路在直流稳压电源中起到了关键的作用，能够有效地滤除高频噪声和杂波，使输出电压保持稳定。
直流稳压电源中滤波电路
直流稳压电源中滤波电路直流稳压电源中的滤波电路是一种重要的电子元件，它用于过滤直流电源中的脉动成分，使输出电压更加稳定。
滤波电路的设计和选择对于电源的稳定性和可靠性至关重要。
本文将介绍滤波电路的原理、分类和应用，并探讨如何选择适合的滤波电路。
一、滤波电路的原理在直流稳压电源中，滤波电路的作用是消除输出电压中的脉动成分，使其更加平稳。
脉动成分是由于整流电路的非线性特性导致的，它使得输出电压存在周期性的波动。
滤波电路通过电容器和电感器的组合来实现对脉动成分的滤除。
二、滤波电路的分类根据滤波电路的结构和特性，可以将其分为三类：电容滤波、电感滤波和LC滤波。
1. 电容滤波：电容滤波是最常见的滤波电路，它通过电容器对电源脉动进行滤除。
电容器具有储存电荷和释放电荷的特性，可以将脉动电压平滑成直流电压。
电容滤波电路简单、成本低廉，适用于对输出电压要求不高的场合。
2. 电感滤波：电感滤波利用电感器对电源脉动进行滤除。
电感器具有储存磁能和释放磁能的特性，可以将脉动电压转换为稳定的直流电压。
电感滤波电路对输出电压的稳定性要求较高，适用于对电压稳定性要求较高的场合。
3. LC滤波：LC滤波是通过电容器和电感器的组合来实现对电源脉动的滤除。
它结合了电容滤波和电感滤波的优点，可以提供更好的滤波效果。
LC滤波电路适用于对输出电压稳定性和纹波系数要求较高的场合。
三、滤波电路的应用滤波电路广泛应用于各种电子设备和系统中，以提供稳定的直流电源。
以下是几个常见的应用场景：1. 电子设备：滤波电路常用于电子设备的电源模块中，用于提供稳定的电源电压，以保证设备正常运行。
2. 通信系统：滤波电路常用于通信系统的电源模块中，用于提供稳定的电源电压，以保证通信信号的质量和可靠性。
3. 工业控制：滤波电路常用于工业控制系统中，用于提供稳定的直流电源，以保证控制系统的运行稳定性。
四、选择适合的滤波电路在设计直流稳压电源时，选择适合的滤波电路非常重要。
电源电路中变压、整流、滤波电路详解
电源电路中变压、整流、滤波电路详解基础电路一般直流稳压电源都使用220伏市电作为电源，经过变压、整流、滤波后输送给稳压电路进行稳压，最终成为稳定的直流电源。
这个过程中的变压、整流、滤波等电路可以看作直流稳压电源的基础电路，没有这些电路对市电的前期处理，稳压电路将无法正常工作。
1、变压电路通常直流稳压电源使用电源变压器来改变输入到后级电路的电压。
电源变压器由初级绕组、次级绕组和铁芯组成。
初级绕组用来输入电源交流电压，次级绕组输出所需要的交流电压。
通俗的说，电源变压器是一种电→磁→电转换器件。
即初级的交流电转化成铁芯的闭合交变磁场，磁场的磁力线切割次级线圈产生交变电动势。
次级接上负载时，电路闭合，次级电路有交变电流通过。
变压器的电路图符号见图1。
图1变压器电路图符号2、整流电路经过变压器变压后的仍然是交流电，需要转换为直流电才能提供给后级电路，这个转换电路就是整流电路。
在直流稳压电源中利用二极管的单项导电特性，将方向变化的交流电整流为直流电。
（1）半波整流电路半波整流电路见下图。
其中B1是电源变压器，D1是整流二极管，R1是负载。
B1次级是一个方向和大小随时间变化的正弦波电压，波形如图2所示。
0～π期间是这个电压的正半周，这时B1次级上端为正下端为负，二极管D1正向导通，电源电压加到负载R1上，负载R1中有电流通过；π～2π期间是这个电压的负半周，这时B1次级上端为负下端为正，二极管D1反向截止，没有电压加到负载R1上，负载R1中没有电流通过。
在 2π～3π、3π～4π等后续周期中重复上述过程，这样电源负半周的波形被“削”掉，得到一个单一方向的电压，波形如图3所示。
由于这样得到的电压波形大小还是随时间变化，我们称其为脉动直流。
图2半波整流电路图图3半波整流波形图设B1次级电压为E，理想状态下负载R1两端的电压可用下面的公式求出：整流二极管D1承受的反向峰值电压为：由于半波整流电路只利用电源的正半周，电源的利用效率非常低，所以半波整流电路仅在高电压、小电流等少数情况下使用，一般电源电路中很少使用。
直流稳压电源的工作原理
直流稳压电源的工作原理
直流稳压电源的工作原理是通过将交流电源转换为直流电源并进行稳压调节，以提供稳定的直流电压输出。
具体的工作原理如下：
1. 变压器：交流供电首先通过变压器进行降压或升压，以获得合适的工作电压。
2. 整流桥和滤波电容：交流电经过整流桥变成脉冲直流电，然后通过滤波电容进行滤波，去除波动和噪音，使电压变得更平稳。
3. 稳压器：滤波后的电压经过稳压器进行电压调节。
常见的稳压器有线性稳压器和开关稳压器两种。
- 线性稳压器：通过调节稳压管的导通状态，使其消耗电压差，从而实现对电压的调节。
线性稳压器的优点是稳压精度高，但效率较低。
- 开关稳压器：利用开关管的开关动作，通过调节开关管导
通时间的长度和频率来控制输出电压。
开关稳压器的优点是效率高，但稳定性可能稍差。
4. 输出电容：稳压调节后的直流电压经过输出电容进一步平滑，保证输出电压的稳定性。
5. 输出端：经过以上步骤的处理，最终产生稳定的直流电压输出供给使用设备。
整个过程通过输入的交流电经过变压器、整流、滤波、稳压等环节的处理，将其转换为稳定的直流电压，以满足电子设备对稳定电源的需求。
直流稳压电源中滤波电路
直流稳压电源中滤波电路直流稳压电源中的滤波电路是一个重要的组成部分，它的作用是去除电源输出中的纹波，使得输出电压更加稳定。
本文将详细介绍滤波电路的原理和工作方式。
直流稳压电源是我们常见的电子设备中常用的电源类型，它能够将交流电转换为稳定的直流电供给电子元件工作。
然而，由于电源电压的不稳定性以及电源线路中存在的电感和电容等元素的影响，直流电源输出的电压会存在一定的纹波。
为了解决这个问题，我们需要在直流稳压电源中添加一个滤波电路。
滤波电路的作用是去除直流电源输出中的纹波成分，使得输出电压更加稳定。
滤波电路一般由电容器和电感器组成。
当直流电压通过电容器时，电容器会将纹波电压的高频成分短路到地，使得输出电压中的纹波电压减小。
而当直流电压通过电感器时，电感器会阻挡纹波电压的流动，从而进一步减小纹波电压。
在滤波电路中，电容器的容值越大，滤波效果越好。
因为容值越大，电容器对于高频纹波电压的短路作用越明显。
一般来说，我们会选择电容器容值较大的电解电容器作为滤波电容器。
而电感器的电感值越大，滤波效果越好。
因为电感器对于低频纹波电压的阻挡作用越明显。
一般来说，我们会选择电感值较大的线圈作为滤波电感器。
在实际应用中，滤波电路常常由多级滤波器组成。
多级滤波器能够进一步减小输出电压中的纹波电压。
多级滤波器的原理是通过串联多个滤波电路，使得输出电压经过多次滤波，纹波电压得以进一步减小。
多级滤波器的滤波效果比单级滤波器更好，但也会增加电路的复杂度和成本。
除了电容器和电感器，滤波电路中还会使用二极管。
二极管能够将纹波电压的负半周短路到地，从而进一步减小纹波电压。
这种滤波方式被称为全波桥整流滤波。
全波桥整流滤波可以有效地减小纹波电压，并且能够提供较大的输出电流。
滤波电路在直流稳压电源中起到了至关重要的作用。
它能够去除电源输出中的纹波电压，使得输出电压更加稳定。
滤波电路一般由电容器、电感器和二极管等组成，通过短路高频纹波电压和阻挡低频纹波电压的方式，减小纹波电压的幅度。
