动力学方程与控制系统设计
动力学方程与控制理论
动力学方程与控制理论动力学方程和控制理论是现代科学领域中至关重要的两个分支，它们分别研究物体的运动方式和如何对其进行控制。
本文将介绍它们的基本概念、应用和未来发展方向。
一. 动力学方程动力学方程是研究物体运动的基础。
它的核心是牛顿运动定律，即物体的加速度与作用于物体上的力成正比。
通过对牛顿运动定律的研究，人们得出了质点动力学方程和刚体动力学方程等不同类型的动力学方程。
质点动力学方程描述的是质点在空间中的运动，可以用一组关于时间的二阶微分方程表达。
即：m d^2r/dt^2=F其中，m 是质量，r 是位置矢量，F 是作用在质点上的外力。
刚体动力学方程则用于描述刚体的运动，它的基本方程为角动量守恒定律和动量守恒定律。
角动量守恒定律指物体的角动量在没有外力作用时保持不变，而动量守恒定律指物体的动量在没有外力作用时保持不变。
通过这两个定律可以推导出刚体动力学方程，从而对刚体的运动方式进行分析。
动力学方程在工程和物理学等领域有广泛应用。
例如在机器人控制中，动力学方程可以用来描述机器人的运动方式和状态，进而进行运动规划和控制。
在飞行器制造中，动力学方程可以用来分析飞机的飞行状态和特性，为飞机设计提供理论支持。
二. 控制理论控制理论则研究如何将物体的运动状态控制在期望范围内。
控制技术的核心是反馈控制原理，即根据物体的运动状态进行反馈，对其进行控制并调整。
控制理论主要包括线性控制和非线性控制两种形式。
线性控制是一种处理线性系统的控制方法，它的基本思路是将系统分解成可分析的小部分，并对每个部分进行控制。
线性控制包括PID控制和状态反馈控制等形式。
PID控制是一种最为基本的线性控制方法，它通过控制输出和目标点之间的误差，对系统进行调整和控制。
状态反馈控制则是一种更为高级的线性控制方法，它通过对系统状态进行反馈来调整控制器的参数，从而对系统进行更为精确的控制。
非线性控制是一种处理非线性系统的控制方法，它的基本思路是对系统进行非线性建模，并以此设计控制器。
液压系统的动力学建模与控制
液压系统的动力学建模与控制液压系统是一种利用液体传输能量的技术系统，广泛应用于工业领域。
液压系统的动力学建模与控制是对液压系统进行精确描述和控制的关键技术，对于提高液压系统的效率、稳定性和可靠性具有重要意义。
本文将探讨液压系统的动力学建模与控制的相关问题。
一、液压系统的动力学特性液压系统是由液压泵、液压执行机构、阀门和管路组成的，其动力学特性主要包括质量、惯性、阻尼和刚度等因素。
液压系统中的油液是一种可压缩性较小的介质，通过液压泵的工作产生压力，驱动液压执行机构完成工作。
液压系统的动力学特性决定了其响应速度、稳定性和力/位置控制性能。
二、液压系统的动力学建模方法液压系统的动力学建模是对系统进行数学描述的过程，常用的方法有基于物理原理的大系统建模方法和基于试验数据的小系统建模方法。
大系统建模方法是通过建立液压系统的动力学方程，并求解得到系统的传递函数或状态方程。
小系统建模方法则是通过实验测量得到系统的频率响应，然后利用系统辨识技术得到其传递函数。
根据具体的应用需求和实际情况，选择合适的建模方法进行液压系统的动力学建模。
三、液压系统的动力学控制方法液压系统的控制方法主要包括开环控制和闭环控制两种。
开环控制是根据系统的输入信号和输出信号之间的关系进行控制，缺点是无法对系统的参数变化和外界干扰进行补偿。
闭环控制则是根据反馈信号对系统进行控制，能够实现对系统的稳定性和鲁棒性控制。
常见的液压系统控制方法有PID控制、模糊控制和自适应控制等。
根据具体的应用和控制要求，选择合适的控制方法进行液压系统的动力学控制。
四、液压系统的应用案例液压系统广泛应用于各个领域，如工程机械、冶金设备、航空航天等。
以工程机械为例，液压系统的动力学建模与控制能够实现对液压挖掘机、装载机等设备的精确控制。
通过对液压系统的建模，可以预测系统的性能指标、优化系统结构和参数选择。
通过对液压系统的控制，可以提高设备的工作效率、降低能耗和提升设备的可靠性。

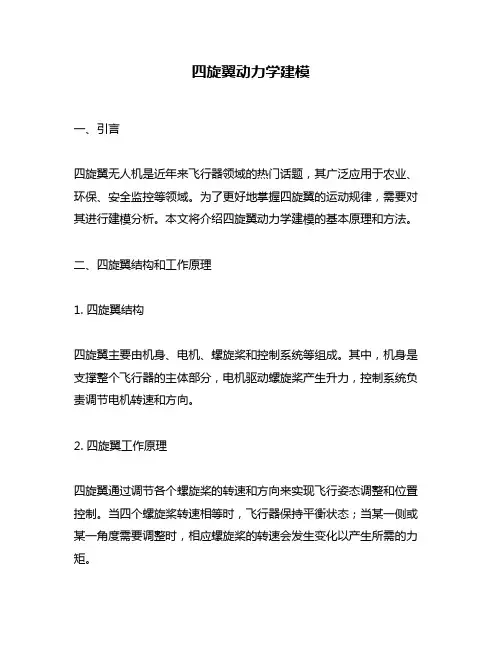

四旋翼动力学建模
四旋翼动力学建模一、引言四旋翼无人机是近年来飞行器领域的热门话题，其广泛应用于农业、环保、安全监控等领域。
为了更好地掌握四旋翼的运动规律，需要对其进行建模分析。
本文将介绍四旋翼动力学建模的基本原理和方法。
二、四旋翼结构和工作原理1. 四旋翼结构四旋翼主要由机身、电机、螺旋桨和控制系统等组成。
其中，机身是支撑整个飞行器的主体部分，电机驱动螺旋桨产生升力，控制系统负责调节电机转速和方向。
2. 四旋翼工作原理四旋翼通过调节各个螺旋桨的转速和方向来实现飞行姿态调整和位置控制。
当四个螺旋桨转速相等时，飞行器保持平衡状态；当某一侧或某一角度需要调整时，相应螺旋桨的转速会发生变化以产生所需的力矩。
三、四旋翼运动学建模1. 坐标系选择在进行运动学建模时，需要选择合适的坐标系。
通常选择惯性坐标系和机体坐标系。
惯性坐标系是固定不动的，用于描述四旋翼在空间中的位置和速度；机体坐标系则随着四旋翼运动而改变，用于描述其姿态。
2. 姿态表示四旋翼的姿态通常用欧拉角表示。
欧拉角包括滚转角、俯仰角和偏航角，分别表示飞行器绕x、y、z轴旋转的角度。
3. 运动方程根据牛顿第二定律和欧拉定理，可以得到四旋翼的运动方程。
其中，力和力矩来自于螺旋桨产生的升力和扭矩，阻力主要来自于空气阻力和重力。
四、四旋翼动力学建模1. 动力学方程四旋翼的动力学方程可以通过牛顿第二定律和欧拉定理推导得到。
其中，电机输出扭矩与电机转速成正比；螺旋桨产生升力与螺旋桨转速的平方成正比。
2. 状态空间模型将四旋翼的动力学方程转化为状态空间模型可以方便地进行控制设计和仿真分析。
状态空间模型包括状态向量、输入向量和输出向量，其中状态向量包括四旋翼的位置、速度和姿态等状态变量。
3. 控制系统设计四旋翼的控制系统通常采用PID控制器。
PID控制器由比例、积分和微分三个部分组成，用于调节电机转速和方向以实现飞行姿态调整和位置控制。
五、结论本文介绍了四旋翼动力学建模的基本原理和方法。
基于多体动力学的运动控制系统设计与仿真
基于多体动力学的运动控制系统设计与仿真一、引言动力学是研究物体运动规律的学科，而多体动力学则是研究多个物体之间相互作用下的运动规律。
在众多领域中，如机械工程、航空航天、汽车工程等，多体动力学的应用十分广泛且重要。
本文将品析基于多体动力学的运动控制系统设计与仿真的过程和相关技术。
二、多体动力学多体动力学是研究多个物体在相互作用力的作用下所产生的运动规律的学科。
它是从牛顿力学推导而来的，通过建立物体之间的运动方程，求解这些方程来获得物体的位移、速度和加速度等物理量。
多体动力学的研究对象通常具有复杂的结构和运动方式，如机器人、飞机、汽车等。
三、运动控制系统设计运动控制系统设计是基于多体动力学理论和控制原理，结合具体应用需求，设计出适合特定任务的运动控制系统。
一个完善的运动控制系统需要包括运动控制器、传感器、执行机构等组成部分。
其中，运动控制器负责接收传感器信息、执行控制算法，并输出控制指令驱动执行机构进行相应的运动。
在运动控制系统设计中，关键的一步是建立多体系统的模型。
根据具体应用的要求和系统特点，可以选择不同的建模方法。
常见的建模方法有拉格朗日法、牛顿-欧拉法、有限元法等。
建模的目的是描述物体之间的相互作用关系以及受力情况，为后续的控制算法设计提供基础。
根据多体系统的模型，可以进行运动仿真。
通过求解多体系统的运动方程，可以获得物体的运动轨迹和其他相关物理量。
仿真软件可以有效地模拟多体系统的运动过程，在设计和优化控制算法时起到关键作用。
仿真结果可以进行动态分析和可视化展示，帮助分析系统的性能和评估系统的控制策略。
四、多体动力学的控制方法基于多体动力学的运动控制系统设计中，控制方法的选择和设计是关键。
常见的控制方法有经典控制和优化控制两种，根据实际需求和控制目标选择合适的方法。
在经典控制方法中，常用的有位置控制、速度控制和力控制等。
而在优化控制方法中，常用的有模糊控制、神经网络控制和遗传算法控制等。
位置控制是指通过控制物体的位置来达到预定目标位置的控制方法。
机器人学中的动力学建模与控制
机器人学中的动力学建模与控制机器人学是研究机器人设计、制造、应用及其自主行为等相关领域的科学，其中重要的一部分是动力学建模与控制。
机器人的动力学建模与控制对于机器人的运动、力学等方面的研究提供了基础。
本文将对机器人学中的动力学建模与控制做简要介绍。
动力学建模动力学建模一般是根据机器人的结构、动力学特性等参数建立机器人的力学模型，根据模型预测机器人在各种操作条件下的运动特性。
动力学建模大致分为以下三个步骤：1. 将机器人的形状抽象成刚体，并作为机器人的基本单元。
针对各个刚体分别分析其运动学和动力学特征。
2. 根据每个连接部分的物理特性建立动力学方程。
对机器人的各部分进行建模，最终得到一个由动力学方程组成的系统。
3. 对系统进行求解，根据操作条件来预测机器人的运动特性。
最终的结果是机器人在给定条件下的力和角动量、位置、选择性力和力矩等参数。
其中，机器人的动力学建模是机器人学中的最核心环节。
动力学建模通常是通过数学建模的方式，将机器人仿真模型的各种动力学特性集成在一起，包括机器人的质心、惯性、可变重量、摩擦力等。
这样可以更好的模拟机器人在意外情况下的运动及反应，并适时应对。
控制控制是机器人学中最重要的一环，动力学控制一般可以分为合力控制和纯力控制两个方面。
合力控制旨在使机器人合力对于环境的影响不会超过一定阈值，而纯力控制，则是确定一个目标力，使机器人在达到这个目标力的情况下，进行任务的执行。
机器人的控制系统一般包括传感器，执行器以及控制器三个部分，传感器用于感知环境信息，执行器则能够输出控制信号，而控制器则是整个控制系统中最关键的一环，用于解析传感器信号并下发给执行器具体的控制指令。
在机器人控制方面，目前已经有一些成熟的控制算法，例如滑模控制、PID控制、模糊控制等，但是机器人控制算法研究仍然是机器人学中的热点问题。
对于控制的研究和发展也带动了传感器及执行器技术的进步。
传感器技术不断更新，高精度的测量技术不断涌现。

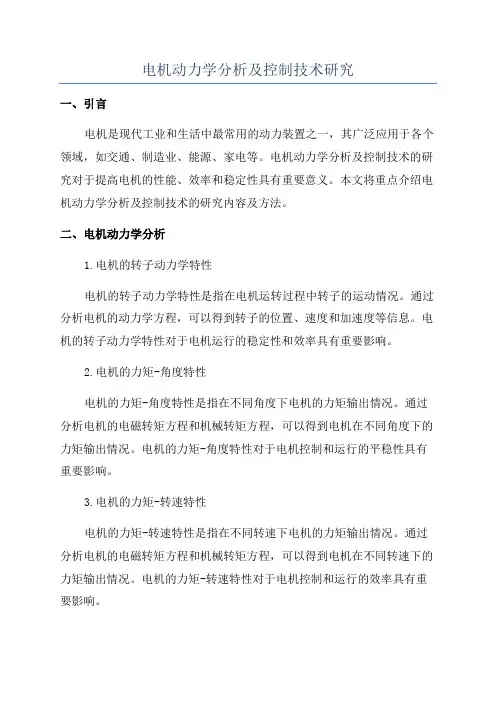

电机动力学分析及控制技术研究
电机动力学分析及控制技术研究一、引言电机是现代工业和生活中最常用的动力装置之一，其广泛应用于各个领域，如交通、制造业、能源、家电等。
电机动力学分析及控制技术的研究对于提高电机的性能、效率和稳定性具有重要意义。
本文将重点介绍电机动力学分析及控制技术的研究内容及方法。
二、电机动力学分析1.电机的转子动力学特性电机的转子动力学特性是指在电机运转过程中转子的运动情况。
通过分析电机的动力学方程，可以得到转子的位置、速度和加速度等信息。
电机的转子动力学特性对于电机运行的稳定性和效率具有重要影响。
2.电机的力矩-角度特性电机的力矩-角度特性是指在不同角度下电机的力矩输出情况。
通过分析电机的电磁转矩方程和机械转矩方程，可以得到电机在不同角度下的力矩输出情况。
电机的力矩-角度特性对于电机控制和运行的平稳性具有重要影响。
3.电机的力矩-转速特性电机的力矩-转速特性是指在不同转速下电机的力矩输出情况。
通过分析电机的电磁转矩方程和机械转矩方程，可以得到电机在不同转速下的力矩输出情况。
电机的力矩-转速特性对于电机控制和运行的效率具有重要影响。
电机控制技术是指通过对电机进行动力学分析并采取相应控制策略，实现对电机运行状态、输出力矩和转速等参数的控制。
主要包括电机控制模型建立、控制策略设计和控制器设计等。
1.电机控制模型建立电机控制模型是一种描述电机运行和响应特性的数学模型。
通过建立电机的数学模型，可以实现对电机的运行状态、输出力矩和转速等参数的控制。
常用的电机控制模型包括电流模型、速度模型和力矩模型等。
2.控制策略设计控制策略是指根据电机控制模型和控制要求，设计出相应的控制算法和策略。
常用的电机控制策略包括PID控制、模糊控制、自适应控制等。
通过选择合适的控制策略，可以实现对电机输出力矩和转速的精确控制。
3.控制器设计控制器是电机控制系统的核心部分，负责接收传感器反馈信号，并根据控制策略进行相应的计算和控制。
常用的电机控制器包括单片机控制器、DSP控制器和PLC控制器等。
系统动力学方程
系统动力学方程
一般来说,系统动力学方程可以用以下形式表示:
dx/dt = f(x, u, t)
其中,x是状态变量向量,表示系统内部变量的集合;u是输入变量向量,代表对系统的外部影响;t是时间变量;f(x, u, t)是一个非线性矢量函数,描述了状态变量和输入变量之间的关系。
通过求解这个微分方程组,我们可以获得系统状态变量随时间的变化轨迹。
根据初始条件的不同,系统的行为可能会有很大差异。
因此,系统动力学方程不仅能够描述系统的动态过程,还能够帮助我们分析系统的稳定性、控制性等重要特性。
在实际应用中,系统动力学方程通常是非线性的、高阶的、耦合的,求解过程会遇到诸多困难。
但是随着计算机技术的发展,数值求解方法和计算机仿真技术为系统动力学方程的研究提供了强有力的工具。
系统动力学方程是研究复杂系统行为的重要工具,它将系统内部变量的相互作用用数学语言精确描述,为系统分析、优化和控制奠定了基础。
高速机械运动的动力学分析与控制优化
高速机械运动的动力学分析与控制优化高速机械运动在现代工业生产中起着至关重要的作用，它能够提高生产效率和产品质量。
然而，高速运动常常伴随着较大的运动惯性和较高的动力需求，对于动力学分析与控制优化来说是一个巨大的挑战。
本文将从动力学分析和控制优化两个方面进行探讨。
一、动力学分析高速机械运动的动力学分析是指研究物体在高速运动过程中的力学行为，包括动力学参数计算、动力学模型建立等。
在进行动力学分析时，首先需要确定物体的质量、惯性矩阵等动力学参数。
一种常用的计算方法是利用有限元分析进行模拟，通过离散求解动力学方程来获得物体在不同运动状态下的动力学参数。
此外，还可以通过实验手段获取动力学参数，如利用传感器测量物体在运动中的加速度、速度等信息，并进行数据分析得出动力学参数。
同时，建立动力学模型也是动力学分析的关键步骤。
常用的建模方法有牛顿-欧拉方法和拉格朗日方程方法。
牛顿-欧拉方法是一种基于牛顿力学定律的建模方法，它可以将物体的运动状态与受力进行关联。
而拉格朗日方程方法则是一种将物体的动能与势能相结合的建模方法，可以更全面地描述物体的运动状态。
二、控制优化控制优化是指对于高速机械运动过程中的控制策略进行优化，以提高系统的运动性能和效率。
在控制优化中，需要考虑到系统的动态特性和控制目标，通过合适的控制算法来实现运动控制。
一种常用的控制策略是PID控制算法。
PID控制算法是一种反馈控制算法，它通过不断调整控制器的输出信号，使得系统的输出能够逼近预期的目标。
通过对PID控制器的参数进行优化，可以得到更好的控制效果。
另外，也可以利用先进的控制方法，如模糊控制、神经网络控制等来实现高速机械运动的控制优化。
在控制优化中，还需要考虑到能源和效率的问题。
高速机械运动通常需要较大的动力供给，因此如何优化能源利用率成为一个重要的问题。
可以通过降低系统的摩擦损失、减少能耗来改善能源利用效率。
同时，还可以通过优化控制算法，减少系统的不必要的运动，提高整个系统的运动效率。
基于现代控制理论的动力学建模与控制
基于现代控制理论的动力学建模与控制近年来，随着科技的飞速发展和社会需求的不断增加，对于现代控制理论的研究也越来越受到了人们的重视。
在众多控制理论中，动力学建模与控制是一个重要的分支，其应用范围广泛，涉及到多种领域，包括航天、机械、化工、自动化等等。
本文将会从机械的角度出发，探讨基于现代控制理论的动力学建模与控制。
一、动力学建模动力学建模是动力学研究的基础，通过对系统的动力学特性进行建模分析，可以深入理解系统的运动规律和行为变化。
在机械领域，通常采用欧拉-拉格朗日方程对系统进行建模。
欧拉-拉格朗日方程是表达系统运动的基本定律，它在描述机械运动时，可以大大简化运动方程的形式，使得模型更加直观、简洁。
动力学建模的过程主要包括以下几个步骤：1.系统分析系统分析是建模的第一步，其目的在于确定需要进行建模的系统，并明确研究的目标与要求。
对于机械系统而言，需要对其结构与运动特性进行分析，确定系统的自由度、限制条件、输入与输出等参数。
2.系统建模系统建模是动力学研究的核心，其目的在于用数学语言描述系统的运动行为。
在机械领域，通常采用欧拉-拉格朗日方程对系统进行建模。
3.参数辨识如果系统的参数不完全确定，需要对其进行辨识。
参数辨识是指根据已知的系统输入输出数据，对系统的参数进行求解的过程。
4.模型验证模型验证是验证动力学模型是否符合实际系统动态特性的过程。
模型验证通常采用实验与仿真两种方法，通过比较实验数据与仿真数据的一致性，来评估模型的有效性。
二、动力学控制动力学控制是动力学研究的另一个主要分支，其主要研究如何运用控制理论的方法，对机械系统进行动态控制。
动力学控制主要涉及到以下几个方面：1.控制器设计控制器设计是动力学控制的核心，其目的在于设计一个合理的控制器，使得系统的输出能够满足规定的性能指标。
控制器设计通常采用PID控制器、模糊控制器、神经网络控制器等多种方法。
2.动态模型反馈动态模型反馈是一种常见的动力学控制方法，其基本思想是根据系统的动态特性，将其建模成一个微分方程，然后用控制器对该方程进行反馈控制，从而实现对系统的动态控制。
空间机构的动力学与控制分析
空间机构的动力学与控制分析一、引言空间机构是一种由多个刚性杆件和关节组成的机械系统，其结构复杂，具有高度的自由度。
在航天工程中，空间机构起着至关重要的作用，包括卫星的姿态控制、航天器的导航和控制等。
因此，对空间机构的动力学和控制分析具有重要意义。
本文将围绕这一主题展开讨论。
二、空间机构的动力学分析空间机构的动力学分析是对机构在运动中的力学特性进行研究，主要包括求解机构的运动方程和动力学模型等。
具体而言，动力学分析涉及到以下几个方面。
1. 运动学分析：运动学分析是研究机构在运动过程中的位置、速度和加速度等运动特性。
运动学分析的基本任务是求解机构的广义坐标，以描述机构各个部件的运动状态。
常用的方法包括位移分析、速度分析和加速度分析。
2. 动力学模型：动力学模型是对机构的动力学特性进行建模和表达。
通常，可以通过列写动力学方程来描述机构在运动中受到的力和力矩。
常用的方法有拉格朗日方法、牛顿―欧拉方法等。
动力学模型的建立可以深入理解机构的力学特性，为控制设计提供支持。
3. 动力学参数辨识：动力学参数辨识是指通过实验或仿真等手段，确定动力学模型中的参数。
这些参数包括机构的质量、惯性、链接特性等。
精确的动力学参数辨识可以提高动力学模型的准确性，从而提高控制系统的性能。
三、空间机构的控制分析空间机构的控制分析是研究如何控制机构的姿态、位置和速度等运动特性。
控制分析的主要任务是设计合理的控制策略和算法，以实现机构的特定运动要求。
具体而言，控制分析涉及以下几个方面。
1. 控制模型建立：控制模型是对机构的控制特性进行建模和描述。
通过控制模型，可以从输入和输出之间建立联系，以实现对机构运动的控制。
常用的方法有状态空间模型、传递函数模型等。
2. 控制策略设计：控制策略是指根据机构的特点和要求，设计合理的控制算法和策略。
常用的控制策略包括PID控制、模糊控制、自适应控制等。
不同的控制策略适用于不同的机构和运动要求。
3. 控制性能评估：控制性能评估是对控制系统的性能进行定量和定性的评估。
两自由度机械臂动力学模型的建模与控制
两自由度机械臂动力学模型的建模与控制
两自由度机械臂是指由两个旋转关节连接的机械臂，可以在二维平面内进行运动。
建立两自由度机械臂的动力学模型，可以用于控制器设计和路径规划。
1. 机械臂的动力学建模：
a. 首先，需要确定机械臂的连杆长度、质量以及旋转关节的惯性参数等。
这些参数可以通过实验或者手动测量获得。
b. 建立机械臂的正运动学方程，即通过旋转关节的角度计算连杆末端的位置和姿态。
c. 利用拉格朗日方程，可以得到机械臂的动力学方程。
动力学方程描述了系统的运动方程和力矩平衡关系。
2. 控制器设计：
a. 常用的控制方法有位置控制、速度控制和力控制等。
选择适合机械臂的控制方法，根据控制要求设计闭环控制系统。
b. 设计适当的控制算法，如PID控制器、模糊控制器或者神经网络控制器等，以实现期望的控制性能。
c. 在控制器设计过程中，需要对系统进行参数辨识和系统模型验证，以确保控制器的稳定性和鲁棒性。
3. 控制系统实现与调试：
a. 根据控制器的设计结果，实现完整的控制系统，包括硬件的搭建、传感器
的连接和信号处理等。
b. 进行控制系统的调试和参数调整，通过实验验证控制器的性能，并进一步优化控制算法和参数。
总结：建立两自由度机械臂的动力学模型是实现精确控制和路径规划的前提。
通过合适的控制器设计和系统实现，可以使机械臂实现所需的任务和运动轨迹。
多自由度机械系统的动力学建模与控制
多自由度机械系统的动力学建模与控制随着科技的进步和人类对于机械系统日益增强的需求，多自由度机械系统的研究和应用变得越来越重要。
多自由度机械系统，顾名思义，指的是具有多个自由度的机械系统，即具备多个独立运动的能力。
在现实生活中，我们可以看到许多例子，如机器人、汽车引擎、航天器等。
这些机械系统的动力学建模与控制是确保其正常运行和性能优化的关键。
动力学建模是多自由度机械系统研究的第一步。
它是通过数学方法将机械系统的运动方程与物理参数相联系，以便后续的建模和控制分析。
在理论上，通过牛顿运动定律可以得到机械系统的运动方程。
然而，对于复杂的多自由度机械系统，这种方法往往会导致非常复杂的微分方程组，难以直接求解。
因此，研究人员通常使用拉格朗日或哈密顿力学等方法来简化模型。
在动力学建模中，一个关键的问题是确定机械系统的自由度数目。
自由度是指系统的独立运动能力，它可以用变量的数量来度量。
对于一个简单的单自由度机械系统，如一个简谐振子，自由度即为1。
但对于复杂的多自由度机械系统，如机器人的各关节，自由度可能会非常多。
确定自由度的数目可以帮助我们更好地理解系统的运动特性和性能。
确定了机械系统的自由度数目后，我们需要确定系统的广义坐标，以便对其进行建模。
广义坐标是描述系统状态和运动的变量，它们可以是位置、速度或其他与系统运动相关的变量。
通过选择适当的广义坐标，我们可以简化系统的运动方程，使得建模和控制更加方便。
除了动力学建模，控制是多自由度机械系统研究的另一个重要方面。
控制的目标是通过对系统施加输入信号来实现预期的输出响应。
对于多自由度机械系统，控制是一个更加困难的任务，因为系统的复杂性和非线性。
然而，通过合理的控制策略和技术，我们可以实现对多自由度机械系统的精确控制。
在实际应用中，控制多自由度机械系统的一种常用方法是采用迭代学习控制算法。
迭代学习控制算法是一种基于模型无关的自适应控制方法，它通过反复迭代来不断调整控制输入，以实现系统的稳定和性能优化。
动力学方程
动力学方程
动力学方程是运动学中最重要的概念，它能够描述物体在力学作用下的运动和变化。
动力学方程有两种，一种是牛顿运动方程，另一种是能量守恒方程。
牛顿运动方程是动力学第一定律，也称为牛顿第二定律，前提条件是物体受到标准重力场的作用，也就是说，物体受到的力总和为零。
牛顿运动方程的核心是牛顿力学的经典定律：“物体受到的外力等于物体的质量乘以加速度”。
这句话也可以用数学表达式来表示： F =ma，其中F表示物体受到的外力，m表示物体的质量，a 表示物体的加速度。
一般来说，物体的加速度和外力在物体运动方向上都有负责作用，即F=-ma。
能量守恒方程也是动力学中一个重要定律，它说：“物体的动能变化等于物体受到的外力乘以运动方向上的物体位移”，数学表达式为：ΔE= FΔx。
其中ΔE表示物体动能的变化，F表示物体受到的外力，Δx表示物体在运动方向上的位移。
也就是说，物体受到的外力和物体变化的动能之间存在一种相互控制的关系。
动力学方程的应用非常广泛，它们可以用来描述各种物理现象，如物体在重力场中的运动、物体在热力学系统中的热能转化等。
动力学方程不仅仅用于描述物理现象，而且也被广泛应用于工程学，如机械设计、电气与电子工程、计算机科学、航空航天等。
动力学方程的应用还可以更进一步，用于描述各种自然现象，比如地球的运动轨道、太阳系星体的运动和变化等。
在科学研究和工程技术的实践中，动力学方程都发挥着重要作用，可以看出，动力学方程是运动学中最重要的概念。
航空航天工程中的动力学与控制研究
航空航天工程中的动力学与控制研究航空航天工程作为现代科技领域的重要组成部分，对于动力学与控制技术的研究具有重要意义。
动力学与控制研究是为了确保飞行器在各种飞行状态下的稳定性和控制性能，保障飞行器的安全和准确的飞行目标达成。
本文将介绍航空航天工程中动力学与控制研究的重要性以及其应用领域。
一、动力学与控制研究的重要性在航空航天领域中，动力学与控制研究具有重要的实际意义。
首先，动力学与控制研究能够提供飞行器在各种飞行状态下的动力学性能分析，从而了解飞行器在不同环境下的响应特性，为飞行器的设计和改进提供参考。
其次，动力学与控制研究能够确保飞行器在飞行过程中的稳定性和可控性，提高飞行器的飞行安全性和运行效率。
最后，动力学与控制研究是航空航天工程领域中解决飞行器运动方程和控制系统设计的核心，是航空航天工程发展的基石和支撑。
二、动力学与控制研究的应用领域1. 飞行器稳定性研究飞行器稳定性是指飞行器在失去平衡状态后，自动恢复到平衡状态的能力。
通过动力学与控制研究，可以分析飞行器的稳定性特点，阐明飞行器失稳的原因，进而提出相应的改进措施。
例如，在飞行器设计阶段，可以通过仿真和实验验证飞行器的稳定性表现，从而改进飞行器的结构和控制系统。
2. 飞行器姿态控制研究飞行器姿态控制是指控制飞行器在飞行过程中的姿态变化，以实现所期望的飞行任务。
动力学与控制研究可以分析飞行器的姿态控制特性，包括姿态稳定性、控制精度和响应时间等指标。
例如，在无人机领域，动力学与控制研究可以用于改进无人机的自稳定性和飞行品质，提高无人机的飞行控制性能。
3. 航天器轨道控制研究航天器轨道控制是指控制航天器在轨道上的位置和速度，以满足不同的任务需求。
动力学与控制研究可以用于分析航天器在轨道上的动力学特性和控制策略。
例如，在卫星轨道控制中，动力学与控制研究可以用于优化卫星在轨道上的位置和速度，提高卫星的任务执行效率和精度。
4. 火箭姿态控制研究火箭姿态控制是指控制火箭在飞行过程中的姿态和轨迹，以确保火箭能够按照预定轨迹飞行。
Matlab火箭动力学模拟与控制方法讲解
Matlab火箭动力学模拟与控制方法讲解导言：随着航空航天技术的不断发展，火箭动力学在航天领域中扮演着至关重要的角色。
而Matlab作为一种强大的仿真工具，能够为火箭动力学的模拟和控制提供便利。
本文将会对Matlab火箭动力学模拟与控制方法进行详细讲解。
一、火箭动力学模拟火箭动力学模拟是对火箭在飞行过程中的运动进行数学建模，并在计算机上进行仿真。
在Matlab中，利用动力学方程和控制方程可以模拟出火箭的姿态、速度、加速度等参数，从而为火箭设计和控制提供重要的参考依据。
1. 火箭动力学方程火箭动力学方程是描述火箭运动规律的重要基础。
通常来说，火箭的动力学方程可以分为姿态方程和运动学方程。
姿态方程用于描述火箭在三维空间中的姿态变化。
通过旋转矩阵和四元数等方法，可以得到火箭的姿态矩阵，并计算出姿态控制所需的力矩。
运动学方程则用于描述火箭的速度、加速度等关键参数。
通过质量、推力、空气阻力等因素的综合考虑，可以计算出火箭的运动学参数。
2. 火箭控制方程火箭的控制方程是实现姿态控制的重要手段。
通过使用比例控制、积分控制、微分控制等方法，可以将火箭的姿态与期望姿态进行对比，并计算出所需的控制力矩。
在Matlab中，可以利用控制工具箱提供的函数和工具，快速实现火箭的控制方程。
通过调整控制参数和控制策略，可以使火箭在飞行过程中实现精确的姿态控制。
二、火箭动力学控制方法在实际的火箭发射过程中，控制是保证火箭正确运行的重要手段。
Matlab提供了一系列的控制方法，可以帮助设计师更好地实现火箭动力学控制。
1. PID控制PID控制是一种经典的控制方法，适用于各种控制系统。
在火箭动力学模拟中，PID控制可以通过调节比例、积分和微分参数，实现控制系统的稳定性和精确性。
在Matlab中，可以通过使用pid函数来设计PID控制器，并将其应用于火箭动力学模拟中。
通过模拟不同参数的效果，可以找到最优的控制参数，从而实现火箭的稳定飞行。
电机减速器轴系动力学建模与控制
电机减速器轴系动力学建模与控制一、引言电机减速器轴系在机械传动系统中起到了至关重要的作用，可以将高速低扭矩的电机输出转化为低速高扭矩的输出。
在工业自动化领域，电机减速器轴系的动力学建模和控制是必不可少的一部分，对于提高机械传动系统的性能和效率具有重要意义。
二、电机减速器轴系的结构电机减速器轴系主要由电机、减速器和输出轴组成。
电机将输入的电能转化为机械能，通过减速器将电机的高速低扭矩输出转化为低速高扭矩输出，最后由输出轴将机械能输出给被驱动设备。
三、电机减速器轴系的动力学建模1. 电机动力学建模电机的动力学建模是电机减速器轴系动力学建模的第一步。
根据电机的特性和数学模型，可以使用传统的直流电机模型或者是三相交流电机模型进行建模。
电机模型中包括电流、电压、转矩等物理量，通过建立电机的数学方程可以描述电机的动态特性。
2. 减速器动力学建模减速器在电机减速器轴系中起到了降低输出速度和增加输出转矩的作用。
减速器的动力学建模主要考虑减速器的惯性、传动比、摩擦等因素对系统的影响。
通过建立减速器的数学模型，可以分析减速器的运动学特性，如速度响应、位置误差等。
3. 输出轴的动力学建模输出轴将减速器的输出转矩传递给被驱动设备，因此输出轴的动力学建模也是电机减速器轴系动力学建模的重要组成部分。
输出轴的动力学建模中包括输出轴的质量、惯性、刚度等因素对系统的影响。
通过建立输出轴的数学模型，可以分析输出轴的振动、扭转等特性。
四、电机减速器轴系的控制方法1. 速度控制电机减速器轴系的速度控制是实现精准控制的重要手段。
根据电机减速器轴系的动力学模型，可以设计合适的速度控制算法，如PID控制算法、模糊控制算法等，以实现期望速度的精确控制。
2. 位置控制对于某些需要精准定位的应用场景，需要对电机减速器轴系进行位置控制。
通过计算输出轴的位置误差，设计合适的位置控制算法，如模型预测控制算法、滑模控制算法等，可以实现精准的位置控制。
3. 扭矩控制电机减速器轴系的扭矩控制是实现恒扭矩输出的重要手段。
无人机动力学建模与控制研究
无人机动力学建模与控制研究随着科技的不断进步，无人机已经成为了现代社会不可或缺的一部分。
无人机有着广泛的应用领域，包括军事侦查、物流配送、搜救救援以及娱乐等。
然而，为了确保无人机的安全飞行以及满足特定任务需求，对于无人机的动力学建模与控制研究显得尤为重要。
本文将对无人机动力学建模与控制研究进行探讨。
一、无人机动力学建模无人机的动力学建模是无人机控制系统设计的基础，它旨在描述无人机各种运动状态的变化以及运动状态与输入控制量之间的关系。
常见的无人机动力学建模方法有卡尔曼滤波法、系统辨识法和机器学习方法等。
卡尔曼滤波法是一种广泛应用于无人机动力学建模的方法。
它利用数学统计的方法对无人机的运动状态进行估计，并结合传感器测量值进行优化。
这种方法可以有效地降低测量误差对控制系统的影响，提高无人机的飞行稳定性和控制精度。
系统辨识法是一种基于系统输入输出数据对无人机进行动力学建模的方法。
它通过收集无人机在不同工作状态下的运动数据，运用数学模型去拟合实际数据，从而得到描述无人机动力学的方程。
这种方法可以对无人机的运动状态进行精确的建模，并在控制系统设计中提供可靠的数据支撑。
机器学习方法是一种通过训练数据集来自动学习无人机动力学模型的方法。
利用神经网络、支持向量机等机器学习算法，可以从大量的数据中挖掘出无人机运动规律，进而建立动力学模型。
机器学习方法的优势在于可以从复杂的运动数据中发现无人机的隐藏特征，提高建模的准确性。
二、无人机控制技术在无人机动力学建模的基础上，无人机控制技术旨在通过调节输入控制量，实现无人机的稳定控制和精确操纵。
常见的无人机控制技术包括PID控制、模糊控制和自适应控制等。
PID控制是一种简单而有效的无人机控制技术。
它通过不断调整比例、积分和微分三个参数来实现对无人机动力学的控制。
PID控制技术可以快速响应外界干扰，保持无人机的稳定性和精确性。
模糊控制是一种基于模糊逻辑推理的无人机控制方法。
它利用模糊集合和模糊规则进行控制决策，通过将输入控制量映射到模糊集合上，进而生成控制指令。
基于btt控制的无人水下航行器动力学模型
基于btt控制的无人水下航行器动力学模型1. 简介无人水下航行器是一种可以在水下环境中自主航行的机器人。
为了实现精确的控制和导航，需要建立准确的动力学模型。
本文将介绍基于btt（背推头）控制的无人水下航行器动力学模型。
2. 动力学模型2.1 水下航行器结构水下航行器通常由机体、推进装置和控制系统组成。
机体是整个水下航行器的主体，包括浮力装置、外壳和传感器等。
推进装置用于提供推进力，常见的有螺旋桨和喷射式推进器。
控制系统负责接收指令并控制航行器进行相应动作。
2.2 btt控制原理btt（背推头）控制是一种常用的姿态控制方法，在水下航行中具有广泛应用。
其原理是通过调整推进装置产生的推进力矩来实现姿态调整。
在btt控制中，通过改变螺旋桨或喷射式推进器的转速来改变推进力的方向和大小。
当推进力矩与航行器的姿态矩平衡时，航行器可以保持稳定的姿态。
2.3 动力学方程为了建立水下航行器的动力学模型，需要考虑以下因素：质量、浮力、推进力和阻力。
2.3.1 质量水下航行器的质量可以表示为：m=m机体+m推进装置+m控制系统2.3.2 浮力水下航行器在水中受到浮力的作用，浮力可以表示为：F b=ρ⋅g⋅V其中，ρ是水的密度，g是重力加速度，V是水下航行器的体积。
2.3.3 推进力推进装置产生的推进力可以表示为：F p=k p⋅n2其中，k p是推进装置的系数，n是转速。
2.3.4 阻力水下航行器在水中受到阻力的作用，阻力可以表示为：F r=k r⋅n2其中，k r是阻力系数。
根据牛顿第二定律，可以得到水下航行器的动力学方程：m⋅a=F p−F r−F b2.4 控制系统设计为了实现btt控制，需要设计合适的控制系统。
控制系统主要包括姿态传感器、控制器和执行器。
姿态传感器用于测量水下航行器的姿态，常见的有陀螺仪和加速度计。
控制器根据姿态传感器的数据计算出相应的控制指令。
执行器根据控制指令调整推进装置产生的推进力矩。
3. 实验与仿真为了验证动力学模型和btt控制方法的有效性，可以进行实验和仿真。
控制系统 动力学模型
控制系统动力学模型控制系统动力学模型是控制系统理论中的重要概念，它描述了控制系统中各个组成部分之间的相互作用和响应过程。
动力学模型可以帮助我们了解和分析控制系统的运行特性，从而实现对系统的控制和优化。
在控制系统中，动力学模型主要分为连续时间和离散时间两种类型。
连续时间动力学模型描述了系统在连续时间上的运行特性，通常使用微分方程来表示。
离散时间动力学模型则描述了系统在离散时间上的运行特性，通常使用差分方程来表示。
无论是连续时间还是离散时间的动力学模型，都可以通过系统的输入和输出之间的关系来建立。
在连续时间动力学模型中，常见的模型有一阶惯性模型、二阶惯性模型和延迟模型等。
一阶惯性模型描述了系统的惯性响应，它的输出与输入的关系是通过一阶微分方程来表示的。
二阶惯性模型在一阶惯性模型的基础上增加了二阶微分方程，可以更准确地描述系统的响应特性。
延迟模型则是指系统的输出在一定时间内会滞后于输入的变化，通常使用一阶微分方程和延迟常数来表示。
离散时间动力学模型中，常见的模型有差分方程和状态空间模型等。
差分方程描述了系统在离散时间上的响应过程，它的输出与输入之间的关系是通过差分方程来表示的。
状态空间模型则是通过描述系统的状态变量和状态方程来建立系统的动力学模型，可以更全面地描述系统的运行特性。
在实际应用中，建立控制系统的动力学模型是非常重要的。
通过对系统的动力学模型进行分析和仿真，可以预测系统的响应特性，为系统的设计和优化提供依据。
同时，控制系统的动力学模型也是控制器设计的基础，可以帮助我们选择合适的控制策略和参数。
然而，建立准确的控制系统动力学模型并不是一件容易的事情。
实际系统往往非常复杂，涉及到多个物理量和相互作用，同时还存在不确定性和噪声等因素。
因此，在建立动力学模型时需要考虑系统的各种特性，并尽可能地采集和分析实际数据，以提高模型的准确性和可靠性。
控制系统动力学模型是控制系统理论中的重要概念，它可以帮助我们了解和分析系统的运行特性，实现对系统的控制和优化。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
动力学方程与控制系统设计控制系统是现代工程领域中非常重要的一个分支。
它解决了许多自动化、智能化和确保质量的问题。
动力学方程是控制系统设计中的一个基础性问题。
下面将介绍动力学方程在控制系统设计中的应用。
一、动力学方程的基础定义
动力学方程是描述物理系统运动的方程。
物理系统是由物体、场、电磁波等部分组成的复杂系统。
在控制系统中，物理系统是我们要控制和优化的对象。
因此，动力学方程是控制系统设计的基础。
动力学方程可以对系统响应做出预测，这是控制系统设计的重要部分。
二、动力学方程在系统建模中的应用
控制系统分为几个部分，例如传感器、执行器、控制器等。
系统建模的任务是构建系统模型，描述整个控制系统如何工作。
系统建模过程中，动力学方程是非常重要的。
动力学方程可以表示从控制器到机械系统的物理响应。
在系统建模时，需要确定以下量：
1. 系统变量：这是系统中的输入、输出和状态变量，例如位置、速度、加速度等。
通过这些变量可以描述整个控制系统。
2. 系统参数：这是系统中的常数、质量、摩擦力等。
这些参数
描述物理系统，是动力学方程中的参数。
3. 控制信号：这是指控制器输入的信号，包括电流、电压、力等。
这些信号是从控制器到执行器的信息。
通过建模，可以得到动力学方程，包括质量、弹性、阻力等模
拟物理效应。
建模的结果可以用来仿真和验证控制系统设计，提
前预测运动，并根据系统反应作出相应的调整。
三、控制系统设计
系统建模的结果可以用来完成控制系统设计。
设计的目的是使
系统以期望的方式运动，例如保持一定位置、速度、加速度等。
在设计过程中，需要确定最优解。
动力学方程的使用使得确认最
优解更容易。
经过系统建模，需要进一步优化控制器的设计。
在
实际应用中，控制器的性能经常受到系统变化的影响。
因此，对
系统参数和其他变量的变化做出反应是非常重要的。
经验表明，
控制器的设计必须基于系统建模和仿真结果，以获得最佳性能。
四、实例：控制电动机的转速
让我们考虑一类广泛使用的问题：控制电动机转速的问题。
在
这个例子中，问题的目的是让电机按需求在一定转速范围内运行。
为了实现这一目标，需要设计一个控制电机转速的控制器。
动力学方程可以描述电机的动态特性，并帮助设计控制器。
例如，在电动机的例子中，可以使用以下动力学方程：
I dω/dt = T_e - T_load
其中I是电动机的惯性矩（质量和转动惯量的性质），ω是电
动机的角速度，T_e是电机的电磁扭矩，T_load是电机的负载。
根据这个方程，可以设计一个PID（比例、积分、微分）控制器。
在这种情况下，控制器输出的控制信号将直接作用于电动机。
使用PID控制器使电机转速遵循所需速度。
此外，通过找到最优
的PID参数，可以更好地控制电动机转速。
五、结论
动力学方程是控制系统设计的一个重要部分。
它可以用来描述
控制系统的各个方面，例如输入、输出、状态变量等，以及系统
参数。
基于动力学方程，可以构建模型并对其进行仿真，以确定
控制系统的最佳设计。
在我们的实例中，我们可以看到，使用动
力学方程和PID控制器可以实现对电动机转速的控制。
综上所述，动力学方程在控制系统设计中具有广泛的用途。
通
过在建模和控制系统设计中使用它们，我们可以控制和优化复杂
系统的运动。
