《报警器说明书》word版
报警器说明书
用途：本产品适用于家庭、小区、仓库、银行、企事业单位及商业场所。
不但功能强大、性能稳定，且操作和安装非常简单。
一、99防区语音防盗报警系统的组成与使用方法布防、撤防平时主人在家时可按遥控器的“撤防”键撤防，主人离家外出锁好门后，按遥控器“布防”键设防，回家时先按遥控器“撤防”键撤防，开锁进门。
在晚上主人在家休息时，按“S”键，这时主机进入红外撤防状态，在这种状态下学习进红外防区的探测器被触发不报警。
（相当于关掉了红外防区）。
在主机上布防与撤防、红外撤防及定时布撤防：布防：按“设防键”，再按"9”；撤防：按“设防键”，再按“0”；红外撤防：按主机的“设防键”，再按8定时布防：按主机的设防键，再按1，再按小时数（00-23），再按分钟数（00-59）,再按#键。
例：要设2小时30分钟后布防：按主机设防键，再按1，再按0230#定时撤防：按主机的设防键，再按2，再按小时数（00-23），再按分钟数（00-59）,再按#键。
例：要设9小时速50分后撤防：按主机设防键，再按2，再按0950#定时布防查询：按主机设防键，再按1，再按*键。
定时撤防查询：按主机设防键，再按2，再按*键。
注：如果开启主机密码键盘保护功能时，要先输入密码才能对主机的键盘进行操作。
紧急报警功能：当有紧急情况时，按下遥控器的：“紧急”键，系统立即进入紧急报警状态，警号鸣响并自动拨号呼叫。
或按主机的设防键，再按*键，系统立即进入紧急报警状态。
二、99防区语音防盗报警系统的系统设置接到报警后的处理方法：当警情发生后，主机会自动抢线拨打设置的电话号码，并根据设置鸣响警笛并语音提示报警的防区号，如果主人电话占线或不能接通，系统会转拨下一个报警电话，系统循环拨打三遍预设的电话号码。
收到报警电话后播放录音，用户可以不需要输入密码，按电话上的数字键对报警器进行远程控制。
如果20秒无按键操作，主机将会自动挂机退出。
1：布防2：撤防5：鸣响警号6：关闭警号7：打开现场监听8：关闭现场监听9：退出设置并挂机(如果不按“9”号键就挂机，系统会自动拨打下一组电话号码)远程控制操作方法：远程控制操作方法可使用任何电话拨打主机所接报警器的号码，系统检测到你所设置的响铃次数后，会自动接通，听到提示音后，输入密码（主机出厂的密码为“1234”，密码错误会自动挂机），正确输入密码后可按电话上的数字键对系统进行远程控制。
燃气报警器 使用说明书
燃气报警器使用说明书全文共四篇示例，供读者参考第一篇示例：燃气报警器使用说明书一、产品简介燃气报警器是一种用于检测室内有毒有害气体浓度的设备，主要用于检测燃气泄漏，保护家庭和工作场所的安全。
它能及时发现危险气体泄漏并发出警报提示，提醒人们采取相应措施避免事故发生。
二、产品功能1.检测功能：燃气报警器能够检测到室内的燃气浓度，如天然气、液化气等，并在浓度超过安全范围时发出声光报警信号。
2.报警功能：当燃气浓度超过设定值时，燃气报警器会发出高频响声，并闪烁警示灯，提醒用户及时采取安全措施。
3.自检功能：燃气报警器具有自检功能，可以定期检测探测器、报警器和电池是否正常运行，确保设备的正常使用。
4.报警静音功能：在确认燃气浓度不是真的危险时，可以通过按下消音按钮将报警器静音，以免误报警情况。
三、产品安装及使用1.安装位置：燃气报警器应该安装在离燃气源相对较近的地方，比如厨房、浴室等，且距离燃气源垂直上方一米之内。
同时应该避免阳光、潮湿、振动和尘埃的影响。
2.安装高度：一般建议燃气报警器安装高度不低于1.5米，离地面不低于1米。
3.电源供应：燃气报警器一般使用电池供电，安装时请查看产品说明书，使用相应规格的电池。
4.注意事项：请勿将燃气报警器安装在易燃易爆物品附近，也不要将它安装在通风不良的地方。
使用前请确认设备是否有损坏，并定期进行自检。
5.使用方法：使用时请按照产品说明书操作，正确打开或关闭开关，以确保设备正常运行。
在报警时请立即采取安全措施，开窗通风、切勿使用明火等，直至确定安全。
四、产品维护及保养1. 定期维护：请定期对燃气报警器进行清洁和维护，保持设备的敏感性能。
可用干净的湿布擦拭设备表面，确保传感器的敏感度。
2.更换电池：若燃气报警器在使用过程中出现电池电量不足的情况，应及时更换新电池，确保设备正常运行，避免因电源问题导致设备失效。
3. 报警测试：请按照产品说明书进行定期报警测试，确认设备功能正常。
防盗报警器使用说明书
防盗报警器使用说明书使用说明书一、产品概述防盗报警器是一款用于保护个人和财产安全的设备。
它具有多种功能，可以及时侦测到突发事件，向用户发出警报信号，提高安全意识和防范能力。
本使用说明书旨在帮助用户正确使用防盗报警器，确保其正常运行和发挥最大的安全保护作用。
二、产品组成1. 中控主机：负责接收和处理来自各类传感器的信号，并发出相应的警报声音或发出警报通知。
2. 门窗传感器：用于监测门窗的开关状态，一旦门窗被打开，将触发警报系统。
3. 红外探测器：通过红外线感应人体移动或活动，触发警报系统。
4. 火焰传感器：用于检测火焰或高温，以便及时报警。
5. 煤气传感器：用于检测煤气泄漏，及时发出警报。
6. 遥控器：用于远程操作和控制防盗报警器，包括启动警报、关闭警报等功能。
三、安装步骤1. 中控主机安装：选择安装位置时，请确保它在安全区域内，远离儿童和宠物的活动区域，同时需要接通电源和电话线。
2. 门窗传感器安装：将传感器分别安装在门窗上，注意安装位置需要牢固可靠，传感器与门窗之间不能有缝隙，确保安全区域的完整性。
3. 红外探测器安装：将红外探测器安装在需要监测的区域内，如客厅、走廊等。
注意安装高度和角度，避免干扰物影响探测效果。
4. 火焰传感器安装：将火焰传感器安装在易燃区域或可能发生火灾的区域，如厨房或储藏室。
检查火焰传感器是否与主机连接稳定。
5. 煤气传感器安装：将煤气传感器安装在用气设备靠近的地方，如厨房或煤气管道附近。
注意安装高度和距离，确保传感器的准确性。
四、使用方法1. 启动系统：按下遥控器上的启动按钮，系统将开始工作。
中控主机会开始监测传感器的信号，一旦检测到异常，将触发警报。
2. 关闭系统：按下遥控器上的关闭按钮，系统将停止工作。
确保在安全区域内关闭警报系统。
3. 紧急求救功能：长按遥控器上的求救按钮，系统将立即向预设的求救电话发送警报通知，同时触发警报声音。
4. 红外探测器排除误报：当系统运行时，避免长时间活动在红外探测器的监测范围内，以免触发误报。
报警器使用说明书
报警器使用说明书EC-5120 时钟显示型120防区报警器使用说明书1系统简介本系统是时钟显示型120防区家用/商用防盗报警系统，功能实用，性价比高、配置齐全、操作简单。
系统采用微电脑处理技术，报警时现场发出120分贝的警报声，同时拨打用户预设的9组电话通知用户。
四位数码管显示报警的方位。
无线连接红外，门磁，烟雾探测器，燃气探测器，紧急按钮等配件。
广泛应用于家庭、工厂、学校、商铺、便利店、财务室、别墅、小区等需要防护的地方。
保护财产不受侵害。
2功能简介■时钟显示型数码显示屏，具有二组闹铃功能，响铃时间可调。
■主机有120组无线防区，每个防区有8种防区类型可供选择，可设普通防区、留守防区、智能防区、紧急防区、关闭防区、门铃防区、迎宾防区、老人求助防区。
■四组定时布撤防功能，每组定时布撤防可选取星期及不同的防区，省去手动频繁布撤防，真正实现智能化全自动控制。
■报警时自动拨打用户设置的9组电话号码；不同的防区能够拨打预设的号码组合，掉电不丢号码。
■10秒自定义留言录音。
可在主机上回放录音。
并内嵌人工语音，用户在远程接警时能知道警情发生的地点及防区号。
■异地远程监听功能，并能远程电话布防、撤防。
■无线智能学习配件，学习对码快捷简便，主机可兼容2262及百万组编码，可学习150个遥控器及150个探测器，不同编码的遥控器能够控制特定的分防区。
■集成高精度的时钟芯片，时钟走时准确。
■独有的黑匣子功能，可显示出最近的72条布撤防记录和102条最近的报警记录。
精确显示出报警的时间及防区号。
一、120防区时钟显示型智能防盗报警系统的组成与使用方法布防布防是指家中无人时，需要对报警现场进行全方位的探测警戒；报警器的所有探测器处于工作状态，当有探测源(防盗、防火、煤气泄漏等)触发探测器时，报警系统马上报警。
布防操作后，主机的[布防]灯长亮，同时显示屏上显示“BF”1秒。
遥控操作：按遥控器的[布防]键一次即可。
键盘操作：按主机键盘[布防]键一次即可。

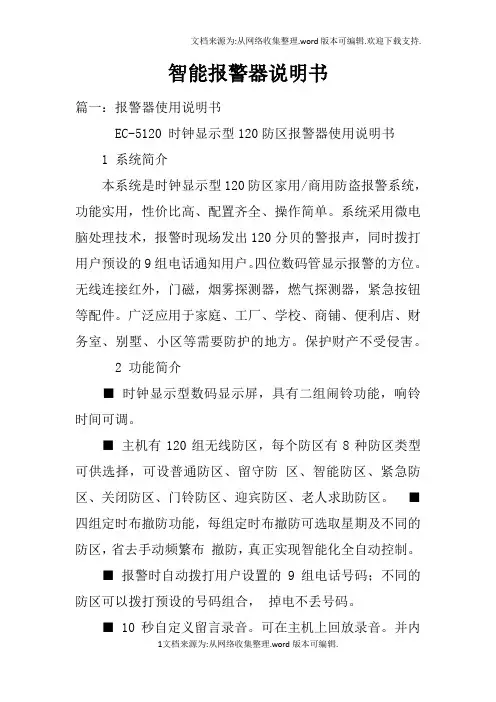

智能报警器说明书
智能报警器说明书篇一：报警器使用说明书EC-5120 时钟显示型120防区报警器使用说明书1 系统简介本系统是时钟显示型120防区家用/商用防盗报警系统，功能实用，性价比高、配置齐全、操作简单。
系统采用微电脑处理技术，报警时现场发出120分贝的警报声，同时拨打用户预设的9组电话通知用户。
四位数码管显示报警的方位。
无线连接红外，门磁，烟雾探测器，燃气探测器，紧急按钮等配件。
广泛应用于家庭、工厂、学校、商铺、便利店、财务室、别墅、小区等需要防护的地方。
保护财产不受侵害。
2 功能简介■时钟显示型数码显示屏，具有二组闹铃功能，响铃时间可调。
■主机有120组无线防区，每个防区有8种防区类型可供选择，可设普通防区、留守防区、智能防区、紧急防区、关闭防区、门铃防区、迎宾防区、老人求助防区。
■四组定时布撤防功能，每组定时布撤防可选取星期及不同的防区，省去手动频繁布撤防，真正实现智能化全自动控制。
■报警时自动拨打用户设置的9组电话号码；不同的防区可以拨打预设的号码组合，掉电不丢号码。
■ 10秒自定义留言录音。
可在主机上回放录音。
并内嵌人工语音，用户在远程接警时能知道警情发生的地点及防区号。
■异地远程监听功能，并能远程电话布防、撤防。
■无线智能学习配件，学习对码快捷简便，主机可兼容2262及百万组编码，可学习150个遥控器及150个探测器，不同编码的遥控器可以控制特定的分防区。
■集成高精度的时钟芯片，时钟走时准确。
■独有的黑匣子功能，可显示出最近的72条布撤防记录和102条最近的报警记录。
精确显示出报警的时间及防区号。
一、120防区时钟显示型智能防盗报警系统的组成与使用方法布防布防是指家中无人时，需要对报警现场进行全方位的探测警戒；报警器的所有探测器处于工作状态，当有探测源(防盗、防火、煤气泄漏等)触发探测器时，报警系统马上报警。
布防操作后，主机的[布防]灯长亮，同时显示屏上显示“BF”1秒。
遥控操作：按遥控器的[布防]键一次即可。
智能防盗报警器使用说明书
智能防盗报警系统使用说明书概述本产品是利用电话线路传递报警信息的智能设备。
本系统采用微处理器为控制核心，通过电话线路与接警中心进行通讯；且安装简单，操作方便；还可选配紧急呼叫器，实现紧急拨号求救。
主要适用于家庭、写字楼、营业场所等需要防止他人非法入侵的场所。
产品主要功能简章1.智能语音提示。
操作简单。
工作状态直观明了。
2.内置90分贝警笛。
也可增加外置警号。
3.主机可以登录10个遥控器；4.主机有9个无线防区与4个有线防区，其中每个无线防区可以登录5个探测器，主机会自动识别防区所登录的探测器是否为烟感或煤感；可自动区分紧急事件、盗窃、火灾、煤气泄漏警情类型等等。
5.探测器与主机之间采用学习式自动登录识别，扩充更加简单、方便，可任意删除某个防区的探测器。
6.信息保护功能，所有信息设置必须在输入密码后才能进行设置，避免信息被有意或无意更改。
安全系数高。
7.主机所设置的内容信息，均储存在记忆元件内，掉电后不丢失。
8.紧急情况下可按下遥控器的紧急报警键，发出求救信息。
9.支持多种布控模式。
10.可以通过电话异地拨号，对主机进行远程控制。
可实现家居控制功能。
11.可以与标准CID协议格式的联网报警中心联网。
12.剪线提示/报警功能。
13.个性化设置、各参数恢复出厂设置功能。
14.智能学习码，电脑滚动数据、防破解功能，设备具有防破坏功能。
简易操作流程1．进入主机设置状态（只有进入主机设置状态，才能对主机的各个功能进行操作）按“*1234”（默认的4位密码为1234）；输入完后便可以进入设置状态。
2．修改密码：进入主机设置状态→按一下“*”→输入“4位新密码”→按一下“#”→再次输入“4位新密码”→再按一下“#”3．设置普通报警电话号码（第1~第5组为普通报警电话号码）进入主机设置状态（默认*1234）→按一下“1”→输入“1~5”中的一个数→“电话号码”→按一下“#”4．联网报警中心电话号码的设置（第六组为联网报警中心号码，当没有联网时，则不需要设置）进入主机设置状态→“1”→“6”→“中心电话号码”→“*”→“4位ID码”→按一下“#”。
火灾报警器使用手册正确使用火灾报警设备
火灾报警器使用手册正确使用火灾报警设备第一部分：火灾报警器的介绍火灾报警器是一种用于检测和报警火灾的装置，它在火灾发生时能够敏感地检测到烟雾、温度变化等指标，并发出警报以提醒人们采取相应的逃生和灭火措施。
正确使用火灾报警设备对于预防火灾事故的发生至关重要。
本手册将介绍火灾报警器的正确使用方法和一些注意事项。
第二部分：火灾报警器的安装1. 选择合适的位置：安装火灾报警器时，应选择离潜在火源较近的位置，如厨房、卧室或走廊等，同时保证报警器能够覆盖到需要监测的区域。
2. 避免误报：避免将火灾报警器靠近厨房等易产生烟雾的地方，以免因为烹饪等非火灾原因导致误报。
3. 固定安装：使用火灾报警器附带的螺丝或胶水等固定装置将报警器牢固地安装在墙壁或天花板上。
第三部分：火灾报警器的测试1. 定期测试：定期测试火灾报警器的工作状态，一般建议每月测试一次。
可以按下报警器上的测试按钮，听是否能够发出响亮而尖锐的声音。
2. 替换电池：火灾报警器通常使用电池作为电源，如果报警器发出低电量的声音或指示灯闪烁，请及时更换电池。
建议每年更换一次电池，或根据报警器使用说明书中的建议进行更换。
第四部分：火灾报警器的操作指南1. 火警报警：当火灾报警器发出响声时，应立即采取逃生措施，尽量避免吸入有害烟雾和毒气，迅速撤离火灾现场，并拨打当地火警电话报警。
2. 灭火措施：在逃生过程中，如果条件允许，可以尝试使用灭火器等器械进行初期灭火，但务必确保自身安全情况下进行。
3. 不可熄灭报警器：在火灾情况下，切勿试图用手等物体捂住火灾报警器，以便“消除干扰”。
这样做会导致无法及时报警，并延误救援时间。
第五部分：火灾报警器的维护保养1. 清洁报警器：定期将火灾报警器表面的灰尘和污渍清洁干净，以确保其灵敏度和准确性。
2. 定期维护：建议每年请专业人员进行一次火灾报警器的维护和检查，以确保其正常工作状态。
3. 防止损坏：避免在报警器附近堆放杂物或进行激烈的物理操作，以免导致报警器受损或误报。
报警器操作的简易说明
设置+#设置+#+01+设置
7.遥控时警号伴音关闭
设置+#设置+#+02+设置
8．语音功能开启
设置+#设置+#+09+设置
9.语音功能关闭
设置+#设置+#+10+设置
设置远程控制时电话响铃次数
设置+*+设置+（0-15）次+设置
如设置电话响铃6声后，报警器自动接听：设置+
*+设置+6+设置
当设置为0次时，关闭远程控制功能
99防区语音防盗报警系统
接到报警后的处理方法：
1、布防2.撤防
5.鸣响警笛6.关闭警笛
7.打开现场监听8.关闭现场监听
1.设置报警电话号码
存储+组号（1-9）+*+电话号码+存储
2.删除报警电话号码
存储+组号（1-9）+存储
3.有声音报警
设置+1
4.无声音报警
设置+2
5.更改远程及键盘操作密码
设置+9+设置+四位数字密码（出厂时此密码为1234
报警器使用说明书
EC-5120 时钟显示型120防区报警器使用说明书1系统简介本系统是时钟显示型120防区家用/商用防盗报警系统，功能实用，性价比高、配置齐全、操作简单。
系统采用微电脑处理技术，报警时现场发出120分贝的警报声，同时拨打用户预设的9组电话通知用户。
四位数码管显示报警的方位。
无线连接红外，门磁，烟雾探测器，燃气探测器，紧急按钮等配件。
广泛应用于家庭、工厂、学校、商铺、便利店、财务室、别墅、小区等需要防护的地方。
保护财产不受侵害。
2功能简介■时钟显示型数码显示屏，具有二组闹铃功能，响铃时间可调。
■主机有120组无线防区，每个防区有8种防区类型可供选择，可设普通防区、留守防区、智能防区、紧急防区、关闭防区、门铃防区、迎宾防区、老人求助防区。
■四组定时布撤防功能，每组定时布撤防可选取星期及不同的防区，省去手动频繁布撤防，真正实现智能化全自动控制。
■报警时自动拨打用户设置的9组电话号码；不同的防区可以拨打预设的号码组合，掉电不丢号码。
■10秒自定义留言录音。
可在主机上回放录音。
并内嵌人工语音，用户在远程接警时能知道警情发生的地点及防区号。
■异地远程监听功能，并能远程电话布防、撤防。
■无线智能学习配件，学习对码快捷简便，主机可兼容2262及百万组编码，可学习150个遥控器及150个探测器，不同编码的遥控器可以控制特定的分防区。
■集成高精度的时钟芯片，时钟走时准确。
■独有的黑匣子功能，可显示出最近的72条布撤防记录和102条最近的报警记录。
精确显示出报警的时间及防区号。
一、120防区时钟显示型智能防盗报警系统的组成与使用方法布防布防是指家中无人时，需要对报警现场进行全方位的探测警戒；报警器的所有探测器处于工作状态，当有探测源(防盗、防火、煤气泄漏等)触发探测器时，报警系统马上报警。
布防操作后，主机的[布防]灯长亮，同时显示屏上显示“BF”1秒。
遥控操作：按遥控器的[布防]键一次即可。
键盘操作：按主机键盘[布防]键一次即可。
【优质】security报警器说明书-实用word文档 (18页)
品牌 大眼睛 型号 HP-99GSM
类型 防盗报警电话 工作电压 12（V）
无线接收频率 315（MHz） 报警喇叭声强 120（dB）
录音留言时长 6（S系统安装
系统简介
本报警器由报警主机和各种无线连接的配件组成。当有人非法进入设防区域时，主机就会发出警报声，并且拨打主人的电话，主人收到通知后可立即赶回家或通知附近的亲朋好友处理，也可以通过电话监听现场的声音，进行远程操作。
警笛鸣响时间 # 9 ?? # 报警后无人为干预的情况下警笛鸣响的时间，此处“??”的取值范围在0～30分钟之间。例：输入“# 9 16 #”即表示报警后警笛会鸣响16分钟后停止。
查询报警防区 0～9 直接按0~9键查询最近10次报警事件显示报警防区（0是最近的）。
设置防区的状态# 8？？ (0～7) #此处“??”代表防区的序号1~99。（0~7）指定所选防区的设置模
密码保护关闭* 1 0 *设置密码保护关闭。
学习遥控器* 0 *主机智能学习遥控器，开始倒计时10秒，在10秒内触发遥控器或探测器，主机自动分辨并长响一声，显示遥控器存储的位置，表示学习成功（凡是学习编码学习方法一致）。 学习探测器* 0 1 *主机智能学习探测器。学习方法同上。
代表多少秒，取值范围在0～99秒之间。例：输入“# 7 30 #”即表示延
时报警模式的防区触发时30秒后主机才会报警。
撤防下呼叫器功能设置# 0 4 ??（0～3） # ??是选择设置的防区号（取值范围在1~99之间），0是关闭功能，1-3开启后，在撤防下所选择的防区（紧急防区除外）将成为呼叫器，触发后主机闪烁显示防区号并根据设置发出声音，1=BB声，2=叮咚欢迎光临，3=区域呼叫器。？？=99将选择全部防区应用此操作。比如设置第9防区撤防下为呼叫器门铃声：# 04 9 2 #
一氧化碳报警器用户使用手册
“嘀”一声，电池低压报警，或者所有的 LED灯和蜂鸣器没有任何现象，请及时更换电 池。 2).黄色LED灯10秒周期性闪烁二次，伴随蜂鸣 “嘀 嘀”二声，表示传感器故障,请与经销商 联系维护. 3).按"TEST/HUSH"键，报警器没有任何现象， 请检查电池是否安装正确，若电池安装正确， 报警器没反应，请与经销商联系维护。 4)."PEAK LEVEL"键不能进行峰值检测，或者不 能清除历史峰值，请与经销商联系维护。 2.注意事项 1).本产品为一氧化碳报警器，不能用于检测 天然气（甲烷）、丙烷、丁烷或其他可燃性 气体。 2).本产品必须有正确的电源供电，如果不能 正常供电，报警器将无法工作。 3).本产品必须按照说明书的要求定期维护。 4).每月一次，清洁时可使用家用吸尘器配合软 毛刷进行清理，如图15所示。 5).不要用清洁剂或溶剂擦拭报警器，化学物品 会永久性损坏或短暂性污染传感器。
2.一氧化碳安全防范 1).需要经常打开窗户和保持室内通风，在适当
的区域安装一氧化碳报警器,这样实时检测在 空气中一氧化碳的浓度，若报警器发生报 警，提醒人群离开危险区域，防止一氧化碳 中毒。 2).一氧化碳易存在的区域(如图14)：
燃料燃烧器具如：便携式加热器，燃气或 燃木壁炉，燃气灶，燃气烘干机。
蜂鸣器“嘀嘀”二声，每10 故障
秒周期性发出故障报警信号。
黄色指示灯闪烁1次，同时 电池低压 蜂鸣器“嘀”一声，每10
秒周期性发出故障报警信号。
黄色指示灯常亮，同时蜂 电池 超低压 鸣器“嘀”一声，每10秒
周期性发出故障报警信号。
清除CO峰 清除峰值记忆。
值记忆值
报警仪功能说明书
一、概述报警仪是我公司开发的新一代报警设备，该设备集众多报警功能于一身，可轻松实现火灾、防盗、超温等领域的短信报警，为生产安全和设备安全提供了有力的保障。
报警仪除了实现以上功能外，还可以由用户自由设定，最多可以实现8组端子分开报警，在实际应用中，为用户节省了多套设备的费用，另外大大减轻了布线的难度，为安装施工带来了便利。
二、系统构成框图三、系统功能1.短信报警功能本设备采用最新ARM内核，在稳定性和处理速度上有了较大的提高，短信模块可以在接到报警信号后，5秒内发出数据，通过移动GSM网络发送到用户手机上，短信报警功能的最大特点就是安全、准确、及时。
2.声光报警功能，设备采用了6个彩色LED灯作为警示信号灯，内置喇叭，当有报警触发时，声光报警同时发生，给现场工作人员最直观的提示，尤其是当匪警发生时，声光报警的警笛足以警告并吓退窃贼，为财产安全提供有力的保证。
3. 复位功能当报警触发时，声光报警会同时启动，如果现场的工作人员不愿意看到声光报警，这时就需要在复位按钮上按一下，声光报警会立即停止，但这并不影响短信报警的功能，短信报警会在后台继续完成发送短信的工作。
4. 自动复位功能本系统在设计之初，增加了防误操作功能，也就是说各个报警端子在被触发后，被触发的报警端子不会被再次触发（不影响其他报警端子的报警操作），避免了乱发短信的现象。
这时工作人员就必须在接到短信的第一时间赶到现场（因为本设备报警事件多为重要事件），控制现场的情况，并对本设备进行手动复位。
如果由于各种原因，工作人员不能对设备进行手动恢复，那系统将在报警触发1小时后自动复位，重新对报警信息进行监控，也就是说1小时候后，被触发的报警端子可以被再次触发。
5. 分组独立报警功能本设备可以对八组报警信号分别报警，在报警过程中，八组端子不分时间先后、互不干扰，独立完成各自的报警任务。
6. 电话分组报警功能报警仪最多支持32个号码的输入，这32个号码又分为2组，前16个号码为第一组，受前四组端子的控制。
烟雾报警器使用手册
烟雾报警器使用手册1. 简介烟雾报警器是一种重要的家庭安全装置，可及时检测到烟雾，并发出警报以提醒人们注意火灾风险。
本使用手册将详细介绍烟雾报警器的使用方法，帮助用户正确操作和维护设备，确保家庭的安全。
2. 产品组成烟雾报警器主要由以下几部分组成：- 传感器：用于检测烟雾颗粒的存在。
- 控制电路：接收传感器信号并根据预定的警戒标准触发警报。
- 警报器：发出声音或光信号以提醒人们有烟雾或火灾风险。
3. 安装要点在安装烟雾报警器时，请注意以下要点：- 将烟雾报警器安装在家庭每个居住区域的中央位置，确保其能覆盖到每个房间。
- 不要将烟雾报警器安装在通风口附近，以免对其检测性能产生影响。
- 安装烟雾报警器时，请确保其与天花板保持一定的距离（一般为30厘米以上），以便尽快接收到烟雾信号。
- 避免将烟雾报警器安装在潮湿、灰尘较多的区域，以免影响其正常工作。
- 在安装过程中，请务必按照产品说明书提供的方法进行，确保安装可靠。
4. 使用方法烟雾报警器主要通过触发警报来提醒用户有烟雾或火灾风险。
针对不同型号的烟雾报警器，使用方法可能会有所差异，请根据产品说明书进行操作。
一般来说，以下是常见的使用方法：- 在使用前，请确保烟雾报警器的电源已经连接好。
- 按下烟雾报警器上的测试按钮，观察是否能听到警报声或看到灯光闪烁，确认设备正常工作。
- 注意定期检查烟雾报警器电池电量，如低电量需要及时更换电池或充电，以确保设备持续可靠工作。
- 如发现误警或使用过程中出现其他问题，请及时联系售后服务部门进行排查和维修。
5. 维护与保养在使用烟雾报警器过程中，需要定期进行维护和保养，以确保设备的正常性能。
以下是几条常见的维护与保养方法：- 定期清洁烟雾报警器的外壳，避免灰尘和脏物堆积，影响其灵敏度。
- 每半年左右，用吸尘器清洁烟雾报警器的孔洞，清除可能阻塞传感器的杂物。
- 定期检查电源和电池的连接情况，确保正常供电。
6. 处理故障如在使用烟雾报警器的过程中遇到故障，可以首先尝试以下方法进行排除：- 检查电池是否正常连接并有足够的电量。
可燃气体泄漏报警器使用说明书(参考Word)
JDY-338可燃气体泄漏报警器使用说明书一、技术指标●感应气体：煤气、天然气、液化气●电源：DC 12V直流电源或AC220V/50Hz家用电源●工作环境：温度:-10℃～+40℃；相对湿度：≤90%RH●声压范围：≥70dB/m●报警浓度：15%LEL●恢复浓度：8%LEL●稳定性：长期工作报警浓度误差不大于±5%LEL●重复性：重复测试报警浓度误差不大于±5%LEL●报警浓度误差：不大于±5%LEL●报警方式：声光报警,切断燃气阀与输出联网信号●消耗功率：不大于5W注：标定气样为CH4气体二、安装位置：可燃气体报警器安装在距气源半径1.5m以内的合适位置●若用于检测液化气时，因液化气比空气重，报警器须安装在高出地面0.3—1.0m处。
●若用于检测天然气、煤气时，由于天然气、煤气比空气轻，报警器须安装在接近天花板0.3---1.0m处。
●安装位置不要正处燃气灶上面，不要安放在排气扇、门窗边和浴室水汽较大处。
●安装阀门控制器（1）将阀门控制器安装于球阀的上面，控制器的卡口卡住球阀的手柄，控制器的转动轴要与球阀的转动轴一致，使控制器与球阀的转动灵活，以免损坏控制器或球阀。
（2）用螺丝和固定板把控制器固定在燃气管道上。
（3）将阀门控制器安装在液化气瓶上。
（4）用连接线把可燃气体报警器和阀门控制器连接起来。
（5）红线为正极，黑线为负极，黄线为公共接点。
黄线与绿线为常闭接点，黄线与蓝线为常开接点。
三、工作、测试及维护程序●将可燃气体探测器电源插头插入电源插座中。
（或接入12V DC电源，红线为正极，黑线为负极）。
●通电后，探测器将会打开阀门，如阀门控制器损坏或没有装入阀门控制器，约15秒后，橙色指示灯点亮。
如果阀门控制器正常，橙色指示灯则不亮。
探测器在正常探测状态下,能自动检测到接入的阀门控制器,并将阀门打开。
●此后探头进入预热状态，绿色发光二极管每秒闪烁一次，约三分钟后，蜂鸣器发出“嘀—”的一声，电路进入稳定的工作状态。
(完整word版)气体压力报警器说明书
BC型报警箱简要安装调试说明书V1.11.性能优势及功能介绍2.产品框架说明3.压力管道部分安装说明4.集线部分安装说明5.压力显示报警部分安装说明6.工作参数的调整7.产品安装尺寸1.性能优势及功能介绍此款区域气体压力监测报警器适用于监测医院楼层、护士站、手术室、或实验室气体管道、特气钢瓶、汇流排、阀箱等区域供气压力的状况，通过0.8英寸数码管显示实时显示被监测气体的压力，可依据各参数使用需求设定报警点，并实现超限报警，确保区域供气压力的正常。
此款区域气体压力报警器设有RS-485通讯接口，可以通过网络实现与主报警箱及系统主机间的组网。
·主机供电电压：DC9V±5% MPa气压单位·电源适配器供电电压：AC100V～240VAC·默认低压测压范围：-0.1MPa～1.0MPa，可定制高压测压范围0MPa～25MPa·气压监测点数：1～7路·可连接总报警箱，实现对整个气体管路的实时监测，为数字化管理提供依据·0.8英寸数码管显示，压力值更直观，为维修提供具体的数值依据·摸感应式按钮，玻璃面板·支持传感器正负压通用，有效防止因误连接导致的传感器损坏·传感器可置于箱体内或远离箱体（有效距离1000米）方便布线和维修·传感器压力监测精度1.0级，监测压力范围-0.1Mpa-1.0Mpa·支持RS-485远程通讯，可跟情报面板对接·支持每路气压状态的开关量输出（代替电接点压力表）·支持整机状态的开关量输出·支持5米以内的红外遥控器静音·支持传感器故障检测·支持声光报警·支持蜂鸣器报警2.产品框架说明压力采集部分集线部分压力显示报警部分通讯部分如图所示，整个系统分为4部分：a.压力采集部分：将管道的气体压力通过“压力传感器”转化为标准的4-20mA 电流环向后传输压力信号。
火灾报警器手册说明书
May 20201FEATURES•Repeatable - self-restoring, nothing to replace, testable •Versatile - various temperature settings available •Durable - long lasting stainless steel shell•Economical - wide spacings reduce installation costs •Factory set•Internal contact area hermetically sealed in stainless steel shell •ROHS CompliantAPPLICATIONS•Protection of schools, factories, offices, libraries, or other non-residential buildings •Power generation •Gas station islands •Paint spray booths •Range hoods •Engine compartmentsDESCRIPTIONDETECT-A-FIRE ® (D-A-F) detectors are the "heart" of many fire protection systems. The highly reliable D-A-F has been the standard for over 75 years. The D-A-F is used for signaling overheat or fire conditions. In the vast majority of applications, the D-A-F provides the ini-tial heat sensing that is used to activate suppression systems using clean agent, CO 2, inert gases, wet or dry chemicals or water.D-A-F detectors are widely accepted, because they are designed with rate compensation. This provides a unique advantage over both fixed temperature and rate-of-rise types of detectors because the D-A-F detector accurately senses the surrounding air temperature regardless of the fire growth rate. At the pre-determined set point, the system is activated.Fixed temperature detectors must be completely heated to alarm temperature and therefore a lag in response time may occur with a fast rate fire. Rate-of-rise devices, on the other hand, are triggered by the rate of increase in ambient temperature and are subject to false alarms caused by harmless, transient thermal gradients such as the rush of warm air from process ovens.The key to the detector's sensitivity is in the design (Figure 1). The outer shell is made of a rapidly expanding alloy which closely follows changes in surrounding air temperature. The innerstrutsare made of a slower expanding alloy. Designed toresist thermal energy absorption and sealed inside the shell, the struts follow temperature changes more slowly.A slow rate fire (Figure 2) will heat the shell and struts together. At the "set point", the detector will trigger, actuating the alarm or releasing the extinguishant.A transient rush of warm air up to 40°F/min. may expand the shell, while not triggering the detector. By ignoring transient warm air excur-sions, the D-A-F detector virtually eliminates false alarms prevalent with rate-of-rise devices.If a fast rate fire (Figure 3) starts, the shell will expand rapidly. The struts will close, actuating the alarm and/or releasing the agent. The faster the fire rate of growth, the sooner the D-A-F detector will react.Figure 1. Ready Figure 2. Slow Fire Figure 3. Fast FireDETECT-A-FIRE ®Detection and Release DevicesVERTICAL DETECT-A-FIRE DETECTOR SPECIFICATIONSVertical D-A-F detectors are designed for use in both "ordinary" or "hazardous" locations. For "ordinary" use, they may be mounted to any approved junction box with 7/8" diameter opening by using 1/2-14 NPT mounting nuts. The device may be wired in or out of con-duit, depending on local preferences and codes. To facilitate supervision of system wiring, four lead wires are provided on normally open vertical detectors (that close on temperature rise). When mounted in a appropriately classified mounting box (i.e. Figure 7), detectors are Underwriters Laboratory and Underwriters Laboratory of Canada listed, and FM Approved for hazardous locations.VERTICAL MODELSTable 1: Model Numbers 27121, 28021, 27120*, 28020*°F Setting °F Tolerance °C Setting °C Tolerance Spacing (in feet)RTIColor Coding UL ULC FM140+7/-860+4/-5505020V-Fast Black 160+7/-871+4/-5252520V-Fast Black 190+7/-888+4/-5505025V-Fast White 210+7/-899+4/-5255025V-Fast White 225+7/-8107+4/-5255025V-Fast White 275±10135±6255025V-Fast Blue 325±10163±6505025V-Fast Red 360±10182±8255030V-Fast Red 450±15232±10255030V-Fast Green 500±15260±10505030V-Fast Orange 600**±20316±12N/A 5030V-Fast Orange 725**±20385±12N/A5030V-FastOrangeNotes:•For clean agents or CO2 suppression systems, ceiling spacing is 20ft. apart unless otherwise specified.•For NFPA Guidelines on ceiling height compensation, see Table 7.•*27120 and 28020 are normally closed devices and do not meet the requirements of NFPA-72 for useas initiating devices (they are 2-wire devices).•*27120 and 28020 are not listed by FM with RTI.•** Not available for Normally Closed detectorsTable 2: Vertical D-A-F SpecificationModel NumberHead MaterialContact Operation Electrical Rating (Resistive Only)27120-0Brass Normally Closed (Open on Rise)5.0 Amps 125 VAC 0.5 Amps 125 VDC 27120-22Stainless Steel27121-0Brass Normally Open (Close on Rise) 5.0 Amps 125 VAC 0.5 Amps 125 VDC 2.0 Amps 24 VDC 1.0 Amps 48 VDC 27121-20Stainless Steel 28020-3Stainless SteelNormally Closed (Open on Rise) 5.0 Amps 125 VAC 0.5 Amps 125 VDC 28021-5Stainless SteelNormally Open (Close on Rise)5.0 Amps 125 VAC 0.5 Amps 125 VDC 2.0 Amps 24 VDC 1.0 Amps 48 VDC12-200001-00X*Approximate weight: 5 oz. All shell material is Stainless Steel. All Stainless Steel is Type 300.* Specialty product with limited availability.Figure 4. Hexagonal HeadFigure 5. Coupling HeadHORIZONTAL DETECT-A-FIRE DETECTOR SPECIFICATIONSHorizontal D-A-F detectors are designed for locations where appearance is a factor. The low-profile, functional design lends physical protection of the detector while making it suitable for commercial, industrial, mercantile public buildings, institutions, and marine applications in non-hazardous locations (those classified as "ordinary" under the National Electric Code). Flush mounted detectors are designed to fit standard 4-inch octagonal electric boxes and surface mounting detec-tors are designed to mount directly on ceilings or on 4-inch electrical junction boxes. Canadian Electrical Codes requires mounting only to an electrical junction box.Horizontal ModelsTable 3: Model Numbers: 27021-0, 27021-1, 27020-0*, 27020-1*°F Setting°FToleranceSpacing(in feet)RTI ColorCodingUL ULCFM140+7/-8505020Quick Black 160+7/-8252520Quick Black 190+7/-8505025Fast White 210+7/-8255025Fast White 225+7/-8255025Fast White 275±10255025Fast Blue 325±10505025Fast Red •*27020-0 and 27020-1 are normally closed devices and do not meet the requirements of NFPA-72 for use as initiating devices (they are 2-wire devices).•*27020-0 and 27020-1 are not listed by FM with RTI.Table 4: Horizontal D-A-F SpecificationsModel Number Mounting Style Contact Operation Electrical Rating (Resistive Only)27020-0Flush Mount Normally Closed(Open on Rise)5.0 Amps 125 VAC 0.5 Amps 125 VDC27020-1Surface Mount27021-0Flush MountNormally Open(Close on Rise)5.0 Amps 125 VAC 0.5 Amps 125 VDC 2.0 Amps 24 VDC 1.0 Amps 48 VDC27021-1Surface Mount Approximate weight: 10 oz.Figure 6. Horizontal Detectors Note:Horizontal D-A-F detectors areequipped with connector blocks inplace of leadwires.HORIZONTAL AND VERTICAL DETECT-A-FIREDETECT-A-FIRE MOUNTINGD-A-F detectors are not position sensitive. Horizontal and vertical detectors refer to the most common mounting configuration for that detector. However each type can be mounted either horizontally or vertically depending on the application and installation requirements.Table 5: D-A-F Response Time Index (RTI) and SpacingModel No.Configuration Contact OperationTemperature (Set Point)Response Time Index (ft-s) 1/2RTIClassificationRTI Rated SpacingOld Rated Spacing27021-0Horizontal Flush Mount Normally Open (Close on Rise)140°F (60°C), 160°F (71°C)110Quick(20 X 20) ft (6 x 6) m (25 x 25) ft (8 x 8) m27021-1Horizontal Surface Mount 27021-0Horizontal Flush Mount Normally Open (Close on Rise)190°F (88°C), 210°F (99°C), 225°F (107°C), 275°F (135°C), 325°F (163°C)140Fast(25 x 25) ft (8 x 8) m (25 x 25) ft (8 x 8) m27021-1Horizontal Surface Mount 27121-0Vertical Brass Head Normally Open (Close on Rise)140°F (60°C), 160°F (71°C), 190°F (88°C), 210°F (99°C), 225°F (107°C), 275°F (135°C), 325°F (163°C), 360°F (182°C), 450°F (232°C), 500°F (260°C), 600°F (316°C), 725°F (385°C)99 (140°F, 160°F)148 (190°F, 210°F,225°F, 275°F, 325°F,360°F, 450°F, 500°F,600°F, 725°F)V-Fast(30 X 30) ft (9 x 9) m (25 x 25) ft (8 x 8) m27121-20Vertical Stainless Head 28021-5Vertical Stainless Coupling HeadNote: Spaces shown are distances between detectors on smooth ceilings, the distances from partitions or walls would be half that shown. Authority Having Jurisdiction (AHJ) should be consulted before installation.Table 6: Mounting and Hazardous Location ClassModel Number (Vertical Only)Hazardous LocationFitting required for UL & ULC Listing and FM Approval27120-227121-2028020-328021-5Class I, Groups A, B, C and D;Class II, Groups E, F and G Mount detector to a suitable listed fitting in accordance with National Electric Code and/or local authority having jurisdiction.27120-027121-0Class I, Groups B, C and D;Class II Groups E, F and GTable 7: Derating Factor for Ceiling HeightHeat Detector Spacing Reduction Based on Ceiling Height Ceiling Height AboveUp to and Including Derating Factormftmft00 3.0510 1.003.0510 3.66120.913.6612 4.27140.844.2714 4.88160.774.8816 5.49180.715.4918 6.10200.646.1020 6.71220.586.71227.32240.527.32247.93260.467.93268.54280.408.54289.14300.34This table outlines the derating factor required depending on ceiling height based on NFPA 72 guidelines for D-A-F detector installation .CONSTRUCTION•Stainless steel shell sensing element. Cold rolled steel mounting facility. Off-White finish.•#18 AWG Teflon™ insulated wire is used on detectors exposed to temperatures up to 375°F.•#16 AWG TGGT insulated wire is used on detectors exposed to temperatures above 375°F.MODIFICATIONS•Add ULC Label to any temperature setting.•Add fluorocarbon coating for better corrosion resistance on select models and temperatures.(Models 27120-22, 27121-20, 28020- 3, 28021-5. Maximum temperature is 500°F.)TEMPERATURE SETTING SELECTIONTo avoid nuisance activations, Fenwal Controls strongly suggests selecting a D-A-F detector with a temperature setting a minimum of 100°F above the maximum ambient expected temperature.DEVICE SELECTIONThe table below shows three categories of fire detection devices and their relative response levels for reaction to three different rate-of-rise conditions. Consult the AHJ for specific applications.AGENCY LISTINGSD-A-F detectors are UL and ULC listed and FM Approved as fire detection thermostats (close on temperature rise) and as releasing devices (open on temperature rise).NOTES:•D-A-F detectors are temperature preset at the factory.•For corrosive environments, care should be taken to protect the D-A-F detector to obtain optimal performance and maximum life. Consult factory for fluorocarbon coating option.•For field wiring requirements to connect to D-A-F, please refer to the installation instructions.•Per UL521 requirements - low temperature exposure test is - 22°F (-30°C)•D-A-F detectors are designed for long life expectancy, however due to various field conditions it is required that the detectors be tested annually per NFPA guidelines or local fire codes.•Replace D-A-F detector after any fire or heat related event, any mechanical damage, or after 10 years of continuous service.•D-A-F detectors are CE Listed. The product family has been evaluated in accordance with IEC 60947-1 and IEC 60947-5- 1, and is documented under Intertek Report No. 102294754 BOX-001 as an overheat detector. Detectors have a rated insulation and impulse voltages of 1500 VAC.Table 8: Device Selection for Rate-of-Rise ConditionsDevice Type Under 10°/MinBetween 10-40°/MinOver 40°/MinD-A-F Rate CompensatedDetector First First Secondbut at selected protection levelFixed Temp. Detector Second Second ThirdRate-of-Rise DetectorThirdThirdFirstbut may be a false alarmTable 9: Agency ApprovalsAgency File NumberLocation UL S492Ordinary UL E19310HazardousULC CS341-E Ordinary and HazardousFM J.I. OV2HO.AEHazardous FM 17302OrdinaryUL S2410Ordinary (600 & 725°F)UL E89599Hazardous (600 & 725°F)CEIEC 60947-5-1—DETECT-A-FIRE is a registered trademark of Kidde-Fenwal, Inc., or its parents, subsidiaries, or affiliates.All other trademarks are the property of their respective owners.EXPORT INFORMATION (USA)Jurisdiction: EAR Classification: EAR99This document contains technical data subject to the EAR.DETECT-A-FIRE MOUNTING BOXFigure 7. Optional Explosion Proof Mounting Box,P/N 06-116317-001Note:Figure 7. Complies with NEC Class I, Groups A, B, C, D, Class II, Group E,F,G, Class III, and U.L. Standard 1203. Explosion Proof Mounting Box must be purchased separately from the D-A-F.HOW TO ORDER1.Select a D-A-F model from specifications in Table 2 for vertical design or Table 4 for horizontal design.2.Select a temperature rating from Table 1 for vertical design or Table 3 for horizontal design.Note:To avoid nuisance activations, Fenwal Controls strongly suggests selecting a D-A-F detector with a temperature setting a minimum of 100°F above the maximum ambient expected temperature.3.Optional, select item from the Modifications Section. Consult Fenwal Controls to ensure modifications are available on the selected model.Example: 27121-20 at 190°F with Fluorocarbon CoatingTable 10: Stocked Models and Temperature SettingsModelStyleContact TypeTemperature Setting (°F)14016019021022527532536045050060072527020-0Horizontal, Flush Mount NC S SN/A N/A N/A N/A N/A 27020-1Horizontal, Surface Mount NC S N/A N/A N/A N/A N/A 27021-0Horizontal, Flush Mount NO S S SN/A N/A N/A N/A N/A 27021-1Horizontal, Surface Mount NO S S N/AN/AN/AN/A N/A 27120-0Vertical, Brass Head NC S SS S SN/A N/A 27120-22Vertical, Stainless Steel NC S S S N/A N/A 27121-0Vertical, Brass Head NO S S S SS S S SS SS S27121-20Vertical, Stainless Steel NO SS S S SS S S28021-5Vertical, Coupling HeadNOSSSS SS - Stocked D-A-F detector available for quick delivery of a limited quantity. Other models and variations are manufactured on demand.。
产品说明书：火警报警器
1.Basic Information about your Heat AlarmA Heat Alarm is an early warning device.A system based on in-terconnected Heat Alarms and Smoke Alarms,can give you and your family valuable extra time to escape.Note:-Install correctly,in the centre of the ceiling if possible.Test weekly with Test Button.Replace alkaline battery yearly or when it beeps once a min-ute.When the power is first connected the Alarm may sound for 2-3seconds -this is normal .A Heat Alarm does not prevent fires.Plan your escape route.Proper fire protection requires Smoke Alarms in addition to Heat Alarms with all units interconnected.If you have any doubt or query about Heat Alarms consult the supplier or your local Fire Brigade.2.Locating your Heat AlarmThe Heat Alarm gives a fire warning when the temperature at the unit reaches 58°C.It is ideal for kitchens,garages,boiler houses and other areas where there are normally high levels of fumes,smoke or dust i.e.places where Smoke Alarms cannot be installed without the risk of excessive nuisance alarms.A Heat Alarm should only be used in a room adjoining an escape route,in conjunction with Smoke Alarms on the escape routes.All the Heat Alarms and Smoke Alarms should be intercon-nected to ensure the early warning will be heard,particularly by somebody sleeping.A Heat Alarm installed in a closed room will give early warning of fire in that room.A properly designed early warning fire system ensures the alarm is given before the es-cape routes become blocked with smoke -therefore there must be Smoke Alarms along the escape routes as Heat Alarms would not give sufficient warning.However,a fire in a closed room (e.g.kitchen)adjoining the escape route,can eventually cause the corridor to become smoke-logged due to smoke leak-ing out from around the door before adequate warning can be given by detectors in the corridor.(Smoke leaking out from a room is often cool and slow moving so it can take a long time to rise to the ceiling,and travel to a detector which could be some distance away).Figure 1illustrates where Heat Alarms and Smoke Alarms should be located in a typical two storey house.The following gives the recommended spacings to be used to ensure the early detection of fire and that the warning will be heard:3.Positioning your Heat AlarmLocation must comply with applicable building regulations.(a)Ceiling MountingHot smoke rises and spreads out,so the Heat Alarm must be put on the ceiling -preferably in the centre.The sensitive element (in the cylindrical protrusion)must not be less than 25mm (1inch)or more than 150mm (6inches)below the ceiling or roof.The air is “dead”and does not move in corners,therefore Heat Alarms must be mounted away from corners.Place the unit at least 30cm (12inches)from any light fitting or decorative object which might obstruct the heattravelling to the Alarm.Keep atleast 15cm (6inches)away from walls and corners.(See figure 2).Wall mounting is not recommended for Heat Alarms.If the ceiling has a pitched roof install an Alarm within each apex.(b)Locations to AvoidDon’t place your Heat Alarm in any of the following areas:Places where extremes of temperature may occur -below 4°C or above 43°C.e.g.attics,furnace rooms etc.Directly above ovens or kettles as the heat/steam could cause nui-sance alarms.Bathrooms,shower rooms or other rooms where the unit may be triggered by steam or condensation.Near a decorative object ,door ,light fitting ,window molding etc.,that may prevent the heat reaching the unit Surfaces that are normally warmer or colder than the rest of the room (for example attic hatches,uninsulated exterior walls etc).Next to or directly above heaters or air conditioning vents ,windows ,wall vents etc.that can change the direc-tion of airflow.In very high or awkward areas (eg.over stair shafts)where it may be difficult to reach the alarm for testing and battery replacement.Locate the unit at least 1metre (3feet)from dimmer con-trolled lights and wiring -some dimmers can cause inter-ference.Locate unit at least 1.5m (5feet)and route wiring at least 1m (3feet)away for fluorescent light fittings as electrical “noise”and/or flickering may affect the unit.In excessively dirty or dusty locations where contamination build-up could slow down response.4.Installing your Heat Alarm(a)Attaching to Ceiling .(NB:for wiring the interconnect see page 7)The Heat Alarm is battery e figure 3,as a help in mounting.P/N B11803PAGE 2,3,4&5REV 02345Figure 1Recommended Locations for Interconnected Heat Alarms and Smoke AlarmsHeat AlarmsRooms adjoining or on escape routes -kitchens,garages,boiler houses etc.where Smoke Alarms are unsuitable.In-stall within 5.3m (17feet)of potential sources of fire.Smoke Alarms1.Within 7m (23feet)of doors to rooms where a fire is likely to start.Corridors over 15m (46ft)should have more than one Smoke Alarm.2.On each storey.3.Within 3m (10feet)of bedroom doors -so warning will be heard.4.All other rooms where a fire could start (except those with cooking/car fumes or condensation).Heat AlarmsSmoke AlarmsDEAD AIR SPACESNEVER WITHIN 15cm OF ANY CORNERIDEAL IN CENTRE OF CEILING Figure 2(2)"OPEN HERE"TAB(1)COVER(3)COVER STRAIN RELIEF(5)HINGES (6)SCREW HOLE(4)WRITE IN DATE BATTERY INSTALLED(6)SCREWHOLE(10)9VOLT BATTERY(8)BATTERY CONNECTORS(7)PLASTICCLIP(11)INTERCONNECTTERMINALS(9)BATTERY HOLDERFigure 31.Pull Cover open at Tab (2).Do not remove Cover from base.2.Place the Base on ceiling or wall exactly where you want to mount the unit.With a pencil,mark the location of the Screw Holes (6)3.Taking care to avoid any electrical wiring in the ceiling,drill a hole through the centers of the marked locations.Push the plas-tic Screw Anchors provided into the drilled holes.Screw in firmly.(b)Connecting the battery.With a pencil,write the date of Battery installation on the inside of the Cover to remind you when to replace the battery (4).Lift Battery from Battery holder,and snap Battery Connectors to Battery.They fit together only one way (Figure 4).NOTE:You may hear a loud chirp when attaching the Battery Connectors to the Battery.Test the installed Heat Alarm -see section 6(a)below.Some models will be fitted with a battery missing indicator warn-ing flag which pops up when the battery is removed.This pre-vents the cover from closing when there is no battery in the unit.When the battery is being installed or changed,this flag must be held down while gently pushing the Battery into the Battery Holder.(see figure 5).5.Interconnecting your Heat Alarms andSmoke Alarms.A maximum of 12interconnect EI 103,EI 100C and EI 105C Heat/Smoke Alarms may be wired together so that when one unit senses fire all other units sound a warning.This helps en-sure the alarms will be heard.Warning:Do not interconnect to any other Heat /Smoke AlarmsA maximum of 820feet (250metres)of wire can be used,(maxi-mum resistance between detectors 50ohm).The units are inter-connected by wiring all the terminals marked 1together,and all the terminals marked 2together,as shown in Figure 6.An open-ing should be made in the label covering the wiring hole in the base,and the wires routed into the unit as shown.Note that thewiring inside the unit must be kept clear of the test button con-tacts,and must not impede the air flow.Drafts from wiring open-ings,conduit,or mounting boxes/holes,may blow smoke away from the sensing chamber,making it insensitive.It is essential that all such openings be closed by silicone sealant or similar.After wiring together the Interconnect Alarms,test the first unit by pressing the button.All the detectors should alarm within 10seconds and the red light only on the unit being tested,will flash about once a second.Check all the other units similarly.These Alarms should be interconnected only within the confines of a single family living unit.If they are connected between differ-ent units there may be excessive nuisance alarms.Everybody may not be aware that they are being tested or that it is a nui-sance alarm caused by cooking etc.6.Looking after your Heat Alarm(a)Testing your Heat AlarmIt is recommended that you test your Heat Alarm once a week to be sure the unit is working.Press and hold the Test Button until the alarm sounds (it may take up to 10seconds)see figure 7.It will also help you and your family to become familiar with the sound of the Alarm.(b)Testing with HeatWhen you press the Test Button it simulates the effect of Heat during a real fire.So,there is no need to test the Alarm with Heat.WARNING:Do not test with flame.This can be a fire hazard in itself.If you want to check your Alarm with heat we recommend using a hair dryer with a power rating of at least 1000watts.Direct the hot air as shown in figure 8on to the heat sensor and the alarm should sound within 30seconds.If the alarm fails to sound,follow this checklist.1.Check Battery Connectors to be sure they are firmly snapped to the Battery.2.Replace the Battery.(Check the date marked on the Cover when you last replaced the Battery).3.Refer to “Cleaning Your Heat Alarm”6(d).(c)Replacing the Battery.A fresh battery should last about one year.When battery power is low and replacement is necessary,the Alarm will “beep”about once per minute for at least 30days.The battery must then be replaced.Replace battery if the alarm does not sound when the Test Button is pressed.For maximum reliability,replace battery at least once a year.If the Power Indicator light ceases flashing every 40seconds re-place the battery.Be sure to replace the battery as soon as pos-sible to ensure proper operation and to avoid a leaking battery.Leakage could cause damage to the Alarm,furniture,and car-peting.For replacement batteries,refer to the label inside the Heat Alarm Cover.WARNING:Use of any other battery may be detrimental to the operation of the Heat Alarm.(d)Cleaning your Heat AlarmHeat Alarms are not as susceptible to dust and contamination as Smoke Alarms but it is prudent to clean them e the narrow nozzle attachment of your vacuum cleaner to re-move dust,insects and cobwebs from the sides and cover slots where the heat enters.To clean the cover,wipe with a damp cloth.Dry cover thoroughly with cloth.WARNING:Do not paint your Heat Alarm.Other than the cleaning described above,no other customer servicing of this product is required.Repairs,when needed,must be performed by the manufacturer.7.If,when the alarm goes off,there is no sign of smoke,heat or noise to indicate that there is a fire,you should get your family into a safe place,before you start investigating.Check the house carefully in case there is a small fire smould-ering somewhere.Check whether there is some source of heat,fumes or smoke,for example steam from a kettle triggering a Heat Alarm or cook-ing fumes being drawn past a Smoke Alarm by an extractor.The Heat Alarm or Smoke Alarm initiating the alarm can be identified as it will have a rapidly flashing red light.If there are frequent nui-sance/false alarms it may be necessary to re-locate the offend-ing device away from the cause of the alarm.8.(a)Important SafeguardsWhen using household protective devices,basic safety precau-tions should always be followed,including those listed below:Please read all instructions.Rehearse emergency escape plans so everyone at home knows what to do in case the alarm sounds.For replacement batteries,refer to label inside Heat Alarm.NOTE:Constant exposure to high or freezing temperatures or high humidity may reduce the life of the batteries.Do not disconnect battery to stop alarm sounding.(Fanning vigorously with a newspaper or similar will remove heat from the Heat Alarm and stop it sounding.)Do not attempt to recharge or burn batteries,as they may explode.Wrap in paper and discard normally.When removing battery,handle carefully to avoid possible eye damage or skin irritation if battery has leaked or cor-roded.To maintain sensitivity to heat,do not paint or cover Heat Alarm in any manner;do not permit any accumulation of cobwebs,dust or grease.If unit has been damaged in any way or does not function properly,do not attempt a repair.Return Heat Alarm (see -Getting your Heat Alarm Serviced page 11.)This appliance is only intended for premises having a resi-dential type environment.This is not a portable product.It must be mounted following the instructions in this leaflet.Heat Alarms are not a substitute for insurance.The supplier or manufacturer is not your insurer.(b)Limitations of Heat AlarmsHeat Alarms combined with Smoke Alarms can significantly help to reduce the risk of fire fatalities.However independent authorities have stated that these sys-tems may be ineffective in some fire situations.There are a number of reasons for this:P/N B11803PAGE 6,7,8&9REV 067899Volt BatteryBatteryConnectorsFigure 6Figure 7Figure 8Figure 4Figure 5Heat Alarms will not work if the batteries are depleted or ifthey are not connected,or if the wrong type of battery is used.Test regularly and replace batteries at least yearly or when depleted.Alarms will not detect fire if sufficient heat/smoke does not reach the alarms.Heat/smoke may be prevented from reaching the Alarm if the fire is too far away,for example,if the fire is on another floor,behind a closed door,in a chim-ney,in a wall cavity,or if the prevailing air drafts carry the heat/smoke away.Installing heat alarms and smoke alarms on both sides of closed doors and throughout the house or premises as recommended in this leaflet will very signifi-cantly improve the probability of early detection.The Alarms may not be heard.An alarm may not wake a person who has taken drugs or al-cohol.The alarms may not detect every type of fire to give sufficient early warning.They are particularly ineffective with:fires caused by smoking in bed,escaping gas,violent explo-sions.poor storage of flammable rags and/or liquids,(for ex-ample petrol,paint,spirits etc),overloaded electrical circuits,arson,children playing with matches.The Alarms don’t last indefinitely.The manufacturer recom-mends regular weekly testing and replacement after,at most,10years,as a precaution.9.Use the Heat Alarm and Smoke Alarm test buttons to familiarize your family and other occupants with the Alarm sound and to practice fire drills regularly with all occupants.Draw up a floor plan that will show each member at least2escape routes from each room in the house.Children tend to hide when they don’t know what to do.Teach children how to escape,open windows, and use roll up fire ladders and stools without adult help.Make sure they know what to do if the alarm goes off-see below.1.Check room doors for heat orsmoke.Do not open a hot ean alternate escape route.Closedoors behind you as you leave.2.If smoke is heavy,crawl out,stay-ing close to floor.Take short breaths,if possible,through a wet cloth orhold your breath.More people diefrom smoke inhalation than fromflames.3.Get out as fast as you can.Do notstop for packing.Have a prear-ranged meeting place outside for allfamily members.Check everybodyis there.4.Call the Fire Brigade from a neigh-bour’s house.Remember to giveyour name and address.5.NEVER re-enter a burning house.(b)Fire Safety HintsStore petrol and other flammable materials in proper containers.Discard oily or flammable rags.Always use a metal fireplace screen and have chimneyscleaned regularly.Replace worn or damaged sockets,switches,home wiring andcracked or frayed electrical cords and plugs.Do not overload electrical circuits.Keep matches away from children.Never smoke in bed.In rooms where you do smoke,alwayscheck under cushions for smouldering cigarettes and ashes.Service central heating systems regularly.Be sure all electrical appliances and tools have a recognised ap-proval label.Futher information can be obtained from the Home office Publi-cation entitled“Smoke Detectors in your Home”(FB2)or your lo-cal fire prevention officer.10.Getting your Heat Alarm ServicedIf your Heat Alarm fails to work after you have read the sectionson“Connecting the battery”and“Looking after your Heat Alarm”return it for repair or replacement in a padded box(battery dis-connected)to“Customer Assistance and Information”at thenearest address given on the Heat Alarm or in this leaflet.Statethe nature of the fault,where the Heat Alarm was purchased andthe date of purchase.11.Ei Electronics guarantees this product(excluding battery)forfive years from date of purchase against any defects that aredue to faulty material or workmanship.This guarantee only ap-plies to normal conditions of use and service,and does not in-clude damage resulting from accident,neglect,misuse,unauthorised dismantling,or contamination howsoever caused.This guarantee excludes incidental and consequential dam-age.If this Heat Alarm should become defective within the war-ranty period,it must be returned to the E.I.Co,carefullypackaged,with the problem clearly stated.(see“Getting YourHeat Alarm Serviced”)We shall at our discretion repair or re-place the faulty unit.Do not interfere with the Heat Alarm or at-tempt to tamper with it.This will invalidate the guarantee.This guarantee is in addition to your statutory rights as a con-sumer.Ei Electronics,9Grundy Street,Liverpool L5-9SG,U.K.Ei Electronics,Shannon,Co.Clare,Ireland.11P/N B11803PAGE10,11,12&1REV010©Ei Electronics2001P/N B11803 12INSTRUCTION LEAFLETContains vital information on unit operation and installation.Read and retain carefully.If you are just installing the unit thisleaflet MUST be given to the householder.MODEL:EI103C WITH INTERCONNECT。
(完整word版)气体压力报警器说明书
BC型报警箱简要安装调试说明书V1.11.性能优势及功能介绍2.产品框架说明3.压力管道部分安装说明4.集线部分安装说明5.压力显示报警部分安装说明6.工作参数的调整7.产品安装尺寸1.性能优势及功能介绍此款区域气体压力监测报警器适用于监测医院楼层、护士站、手术室、或实验室气体管道、特气钢瓶、汇流排、阀箱等区域供气压力的状况，通过0.8英寸数码管显示实时显示被监测气体的压力，可依据各参数使用需求设定报警点，并实现超限报警，确保区域供气压力的正常。
此款区域气体压力报警器设有RS-485通讯接口，可以通过网络实现与主报警箱及系统主机间的组网。
·主机供电电压：DC9V±5% MPa气压单位·电源适配器供电电压：AC100V～240VAC·默认低压测压范围：-0.1MPa～1.0MPa，可定制高压测压范围0MPa～25MPa·气压监测点数：1～7路·可连接总报警箱，实现对整个气体管路的实时监测，为数字化管理提供依据·0.8英寸数码管显示，压力值更直观，为维修提供具体的数值依据·摸感应式按钮，玻璃面板·支持传感器正负压通用，有效防止因误连接导致的传感器损坏·传感器可置于箱体内或远离箱体（有效距离1000米）方便布线和维修·传感器压力监测精度1.0级，监测压力范围-0.1Mpa-1.0Mpa·支持RS-485远程通讯，可跟情报面板对接·支持每路气压状态的开关量输出（代替电接点压力表）·支持整机状态的开关量输出·支持5米以内的红外遥控器静音·支持传感器故障检测·支持声光报警·支持蜂鸣器报警2.产品框架说明压力采集部分集线部分压力显示报警部分通讯部分如图所示，整个系统分为4部分：a.压力采集部分：将管道的气体压力通过“压力传感器”转化为标准的4-20mA 电流环向后传输压力信号。
报警说明书
B aner伴尔铁盒多功能系列防盗报警控制主机AD808-08/AD816-08AD816 /AD816-16安装使用说明书深圳市安达智能科技有限公司铁盒多功能防盗报警主机目录前言 (3)第一章概述·····························································································································错误！未定义书签。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一．出厂默认主机控制面板：1.电源输入孔POWER2.警号输出端SIREN3.有线防区L1-L4（有线探测器信号一端接此端口，另一端接SP-4.喊话喇叭SP-同时也是接地线（G）5.喊话喇叭SP+（喇叭正极接SP+，负极接SP-）6.备电开关ON/OFF（内置电池开关，拨到ON开的位置可以充电）7.设置按键SET8.天线座ANT9.布防ARM灯10.GSM灯插入主机电源孔。
此时，主机上的6个防区灯和2个功能指示灯全部闪亮一下，同时蜂鸣器“哔”一长声；之后，主机开始检测GSM网络，网络正常的GSM指示灯3秒闪烁一次。
2.恢复出厂：首先关闭后备电池开关，同时断开电源适配器的电源，再按住[设置SET]按键不松开，此时接通电源适配器电源；3秒后，蜂鸣器“哔”一长声，所有LED灯亮一下后熄灭，最后松开按键。
主机设置全部被清除，恢复出厂值成功。
3.人工录音：在撤防状态下，连续轻按[设置SET]键三次，主机“哔”一长声，[布防ARM]灯闪烁（1秒一次），录音开始：距离主机正面30cm ，中等语音，标准普通话录制用户信息；防区灯根据时间依次熄灭，录音自动结束，，[ARM]灯熄灭。
4.进入设置：在撤防状态下，按住[设置SET]键不放，主机“哔”一长声松开，[布防ARM]灯闪烁，进入设置状态。
在设置状态时，只要不退出设置状态[布防ARM]指示灯闪烁，都可以反复进行不同的设置操作。
但在设置过程中，如果停止对主机进行操作10秒，主机将会自动退出设置，返回撤防状态。
5.退出设置；设置完毕，选取直到防区灯全部不亮，主机退出设置状态。
[布防ARM]灯熄灭，返回撤防状态。
6.遥控对码：在撤防状态下，进入设置，再按一次[设置SET]键，主机“哔”一短声，所有防区灯长亮，进入遥控器对码；取需要对码的遥控器按任意键，发射一个无线信号给主机；主机收到信号“哔”一声，所有防区灯熄灭。
遥控器对码成功。
注意：主机最多可对码9个遥控器，其它遥控器对码方法相同。
删除遥控：在撤防状态下，进入设置，再轻按一次[设置SET]键，主机“哔”一长声，所有防区灯长亮，进入遥控器对码；再次按住[设置SET]键不放，3秒后，主机“哔”一长声，所有防区灯熄灭，遥控器除成功。
注意：遥控器删除操作，每次操作都会删除所有的遥控器。
7.防区对码：在撤防状态下，进入设置，轻按一次[设置SET]键，进入遥控器对码；再次轻按[设置SET]键一次，防区1指示灯亮起，然后，取需要对码的探测器，触发报警向主机发射一个无线信号；主机收到后“哔”一长声，1防区指示灯闪一下。
1防区对码成功。
（如果1防区继续增加探测器，可以把需要对码的探测器依次发射，一个防区最多可以增加20个探测器）。
注意：在撤防状态下，进入设置，跳过遥控器对码后，继续轻按[设置SET]键，防区指示灯依次亮起，选定对码的防区，防区指示灯亮起。
重复以上对码操作，进行其它防区的对码。
删除对码：在撤防状态下，进入设置，跳过遥控器对码；再次轻按[设置SET]键，防区1指示灯亮起；然后，长按[设置SET]键3秒后，主机“哔”一长声，1防区指示灯熄灭。
1防区删除对码成功。
重复以上操作，可以对其它防区的探测器进行删除。
无线键盘：按[设置SET]键跳到6防区对码后再次按一下，所有防区灯亮，开始学习无线键盘，（或者快速连按4下按钮），学习方法同遥控器学习。
四：遥控编程：本主机的所有编程都是由手机（或固定电话）拨通主机GSM卡号，过电话按键操作或者发送短信设置或无线键盘操作完成的。
在撤防状态，GSM网络检测正常后，拨打主机的SIM卡号码，主机自动提机接听，语音提示“请设置密码”，输入正确的编程密码（出厂值为：8888），主机：“哔”一长声，[布防ARM]灯闪烁，表示进入远程编程状态。
功能指令短信指令在撤防状态下，直接通过电话，无线键盘，短信输入指令操作主机。
成功后主机“哔”一长声。
错误时4声连续短响。
修改密码举例说明：“×”代表设置的新密码：例将操作密码出厂值（0000）修改为新密码：1234编程密码改为：8765。
输入指令：*112348765*操作密码：用手机（或固定电话）拨打SIM 卡号时，如果输入的是操作密码（出厂为0000），就只能进行远程布防、撤防、监听功能操作。
编程密码：用手机（或固定电话）拨打SIM 卡号码时，如果输入的是编程密码（出厂值为8888），就只能进行语音电话、短信手机号、和功能设置。
注意：操作密码一定不能与编程密码设为同一个号码。
电话设置电话号码设置： “A ”是组号（1-9），“B ”是电话号码。
1-6组是语音电话，只拨打不发信息，7-9组电话是短信号码，报警时只向用户手机发送短信，而不打电话。
（可以设置相同的号码既是语音电话也是短信电话）设置电话类型 “A ”是组号（1-9）。
“B ”是电话类型。
0是语读出电话号码，1是语音电话、2是短信电话，3是语音及短信电话。
举例说明：将0755-********设置为第2组语音电话号码 呼叫电话：A 防区号：[1~6]分别对应无线防区1-6。
[7~0]（0在此当做10使用，即L4，后面有类似指令参照嘴叙述）分别对应有线防区L1-L4。
B 防区类型：[0]删除该防区、[1]即时防区、[2]在家防区、[3]紧急防区、[4]多鉴防区、[5]延时防区、[6]重复触发防区、[7]门铃[8]呼叫器[9]巡检防区。
C ：警号方式：[0]为无声报警，[1]为有声报警举例说明：将无线6防区设为紧急防区、警号有声、在家防区：指在该防区处于在家布防状态下不会报警的防区。
适合夜晚主人在家的情况下客厅卧室安装的探测器不产生报警。
紧急防区：无论什么情况下，触发立刻报警，适合煤气，火警等。
多鉴防区：在布防下，至少2个设置为多鉴防区的探测器在30秒内都触发过才报警，适合用在红外上抗误报。
延时防区：触发不是立刻报警，先延时一段时间然后报警。
重复触发防区：在5-30秒内设置为相同防区内的探测器反复触发过才报警。
适合震动测及其他需要多次检测才能确认的地方。
门铃：无论设防或撤防状态下，该防区仅仅作为门铃使用，不再是报警防区。
呼叫器：该防区仅仅作为呼叫器使用，不再是报警防区。
操作警号：警号操作：说明：“A ”遥控主机时，警号是否发出提示音：[0]不发声，[1]发声。
“B ”主机报警后警号鸣响的时间，数值0-99之间，0表示主机不鸣响。
举例说明：将遥控时警号伴音，报警后警号响5分钟：#015#断电报警设置：操作格式：说明：“A ”指可编程电源（或开关）在什么状态下输出（或接通），取值范围0-9“B ”指外接电源断电是否报警：0=不报警，1报警（报警序号11防区），2断电后来电也报警。
“A ”的取值说明：0=不输出，1=撤防下输出，2或3=布防下输出；4或5=在家布防下输出；6或7=布防或在家布防状态下都输出；8=报警的状态输出；9=一直输出。
其中3、5、7选择的状态下，报警后继续保持电源输出或（开关接通）状态 比如；短信指令：8888*031*时间设置：系统设置方法：AA 代表当前时间的小时数；BB 代表当前时间的分钟数。
短信指令：8888*21918*短信操作部分：自编短信格式：编程密码+A+10个以内中文字 A=短作序号（1-9）例如：编写第5组短信是：“阳台窗户被打开了，快报警”编写短信内容为：88885阳台窗户被打开了，快报警查询自编短信内容：编程密码+A+*A 是短信序号。
例如：查询第2组自编短信内容格式编辑短信发至主机：88882* 成功后回复第2组短信内容。
可以使用短信对主机进行布防、撤防、查询等指令内容：布防=“布防”或SF ；在家布防=“在家布防”或BF；撤防=“撤防”或CF ；开启编程电源输出或开关接通=“开”或ON；关闭编程电源输出或开关断开=关或OFF；查询主机的状态=“状态”或STATUS比如：短信控制主机撤防则编辑8888撤防发给主机即可。
电话接警：主机报警后，自动依次拨打所有预设的电话。
当提机接听；电话听筒即时播出报警录音，让用户获得报警信息。
同时还可以通过电话键盘按键操作，对报警主机进行远程遥控；全部操作完毕后一定要按#键才能执行操作并挂机按1为现场监听，按2鸣响警笛，按3关闭警笛，按4设防，按5撤防，按6播放录音，按7输出/接通，按8关闭输出/断开，按0关闭喊话，按9开启喊话，按*对讲，按#确认并自动挂机。
电话接警后只听报警语音，不进行远程遥控而直接挂机，主机将继续拨打后面的电话报警，直至有人接听，主机会循环拨打所有电话三遍后，会自动挂机。
远程操作：通过电话（手机）拨打与报警主机相连的电话号码，主机接通电话后，听筒语音提示“滴~~~”或，“请输入密码”，通过电话（手机）按键输入密码（远程操作密码出厂值为：0000）。
密码正确，具体操作同电话接警操作。
如果输入的是编程密码8888将执行的是编程操作，参照功能指令。
0-2，“0指有线防区默认常闭，”“1”指有线防区常开，“2”指有线防区智能模式（默认模式）。
如设置有线防区L3L4智能，L1L2常闭：*70022*L1-L4是有线防区接线口，每路有线探测器信号线的其中一根线都要共地，另一根线接入主机信号端口，有线防区默认关闭，使用前请：*7L1L2L3L4*开启，并设置有线防区状态。
（本资料素材和资料部分来自网络，仅供参考。
请预览后才下载，期待您的好评与关注！）。
